Netgear R6300v2开箱+拆解

2014-4-1 00:08| 发布者: admin| 查看: 15352| 评论: 39|原作者: 大胖鸟|来自: www.weistang.com

摘要: 来路不明的神秘路由B 准备在单位常年服役 Netgear R6300v2 比起R6300v1硬件改动好大,跟华硕AC68U一个方案了,CPU都是ARM架构的800MHz 40nm工艺的 Cortex-A9双核SoC Broadcom BCM4708,内存也翻了一倍,并且换成 ...
来路不明的神秘路由B 准备在单位常年服役

Netgear R6300v2 比起R6300v1硬件改动好大,跟华硕AC68U一个方案了,CPU都是ARM架构的800MHz 40nm工艺的 Cortex-A9双核SoC Broadcom BCM4708,内存也翻了一倍,并且换成了DDR3,256MB DDR3-1600,其实相比CPU的提升,内存应该直接翻到512M DDR3 1600才是正解。目测未来路由也会走这种路线,NAS+盒子功能都整合在一起,不过目前来看缺点也很明显,第三方固件少的可怜,不过这个月貌似DD-WRT针对R6300v2的固件又更新新版了,有机会玩玩


包装


包装

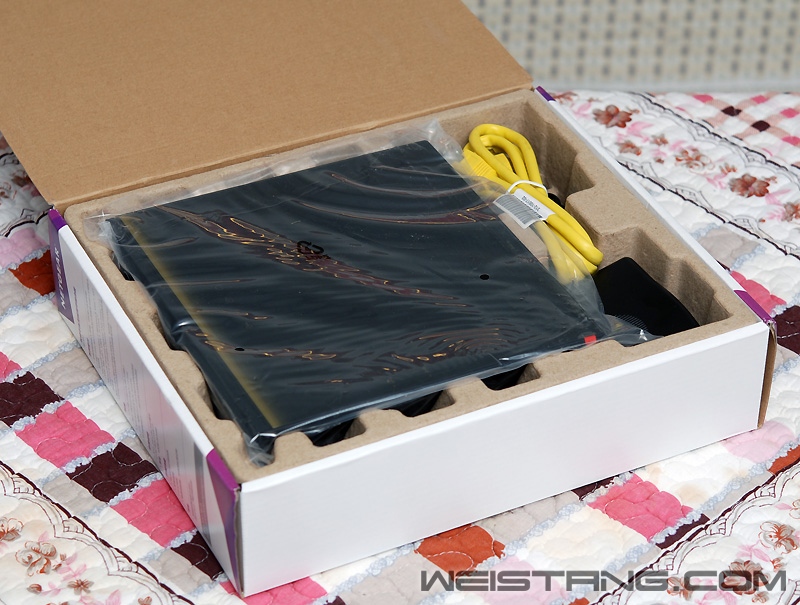

开箱

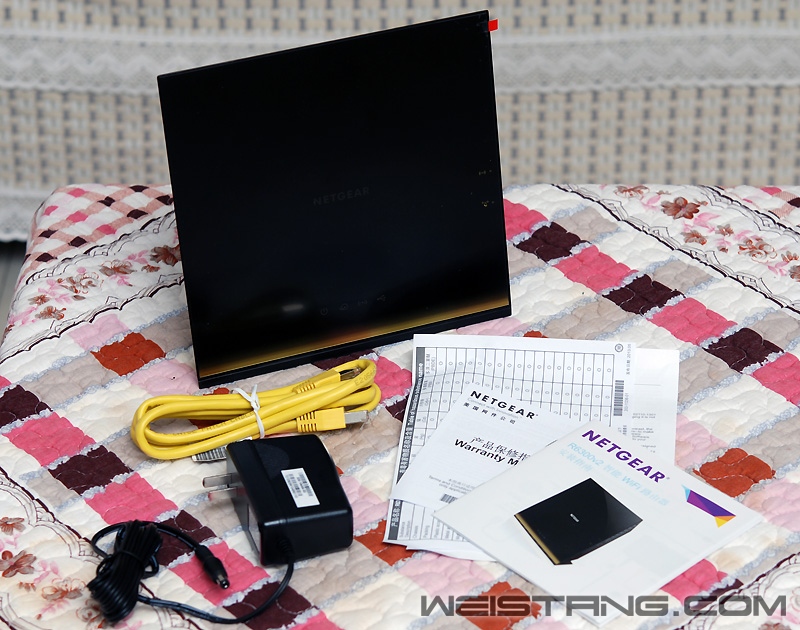

附件


     附件里的一条1米长的千兆网线质量不错,超六类的水平。

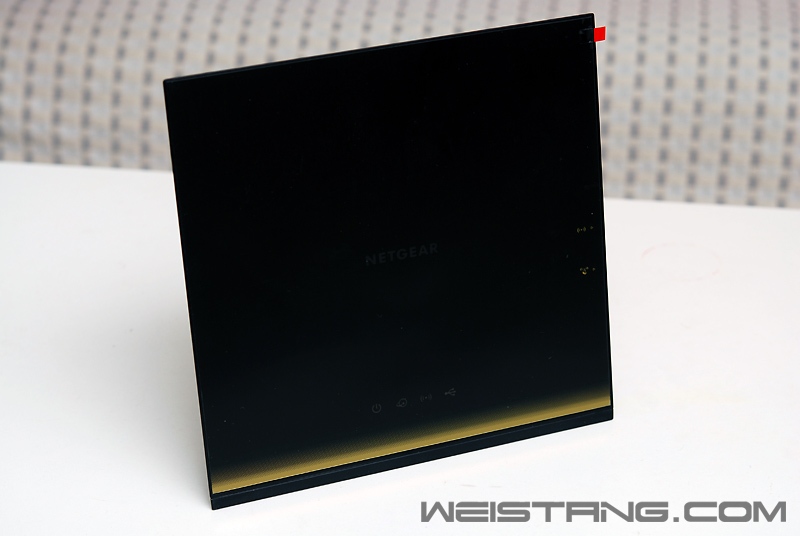

整体


      地下的黄边极其不喜欢

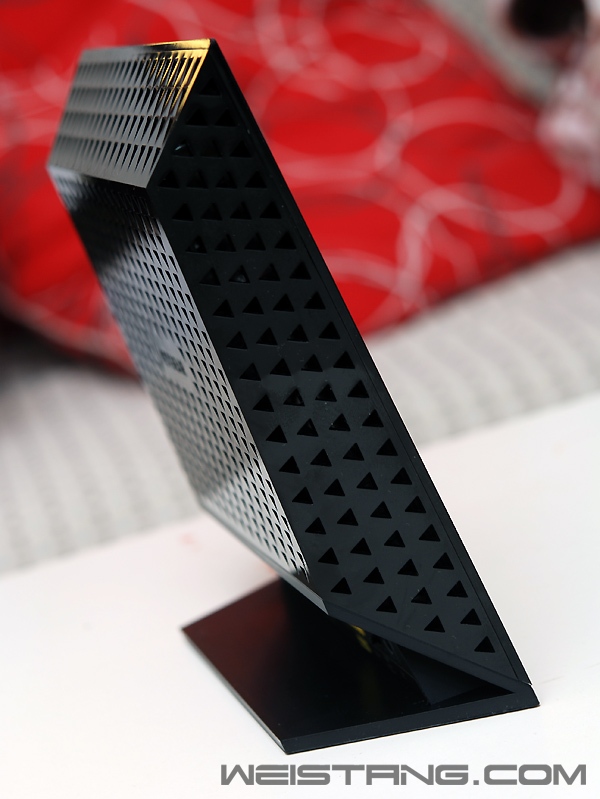

换个角度

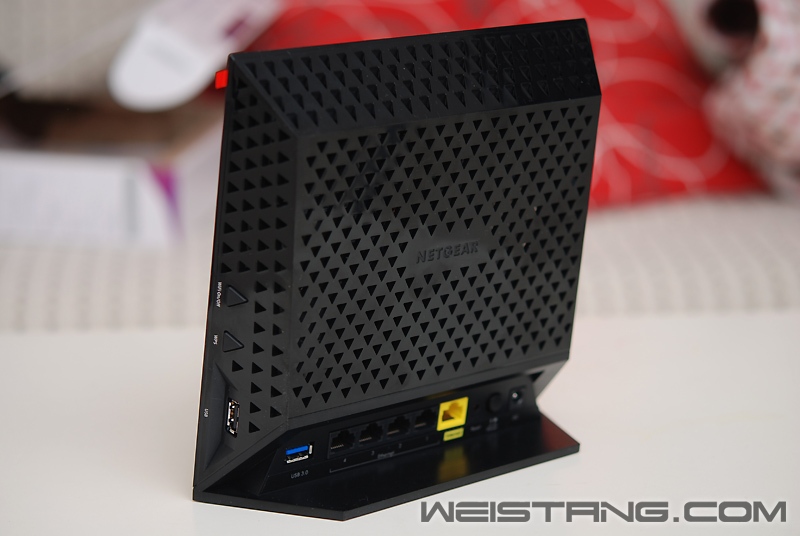

背面


背面


      背面是密密麻麻的倒三角散热孔,透过散热孔可以看里面的PCB距离后壳有点远,如果用一整张吕散热片覆盖紧贴后壳效果估计能更好,这货用起来开5G的时候跑满 发热量也不低

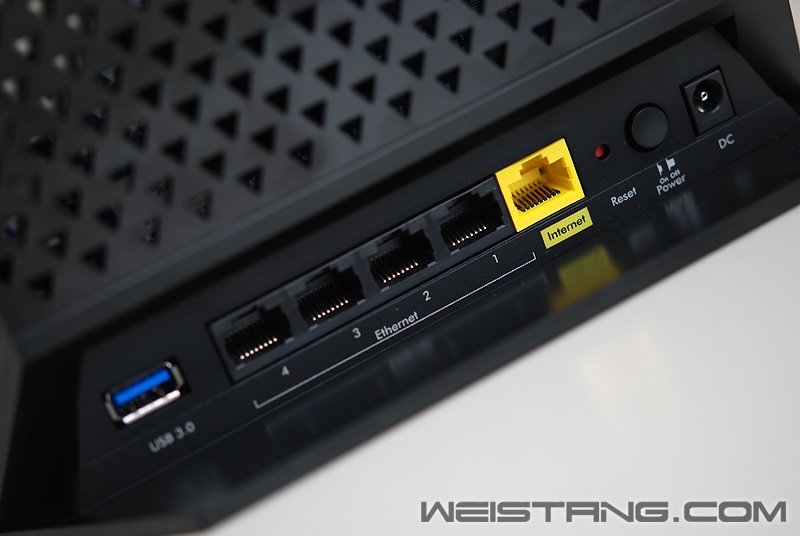

各种菊花


     usb 3.0比较亮,不过如果想挂迅雷的话 貌似需要刷第三方固件,这个usb 3.0主要是挂移动硬盘共享用的。

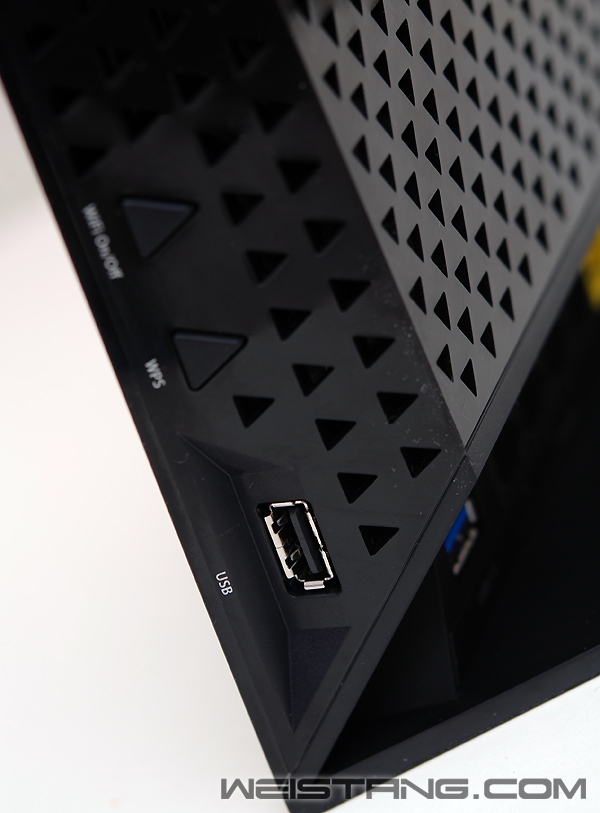

侧面一个USB 2.0 以及wifi开关


再来一张


拆壳


    拆外壳比较容易,底座上有三颗内六角螺丝,拧下后即可分开底边,然后两边用刷卡的方式划开卡扣就好,非常简单容易。

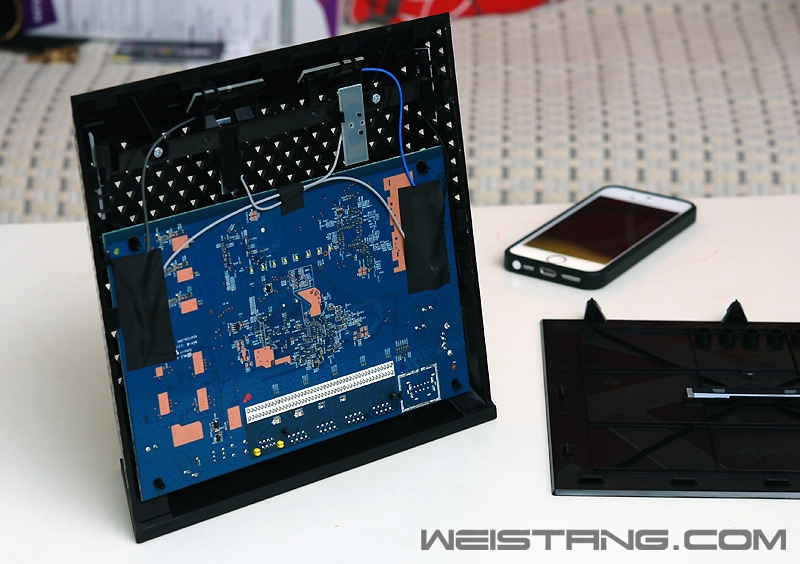

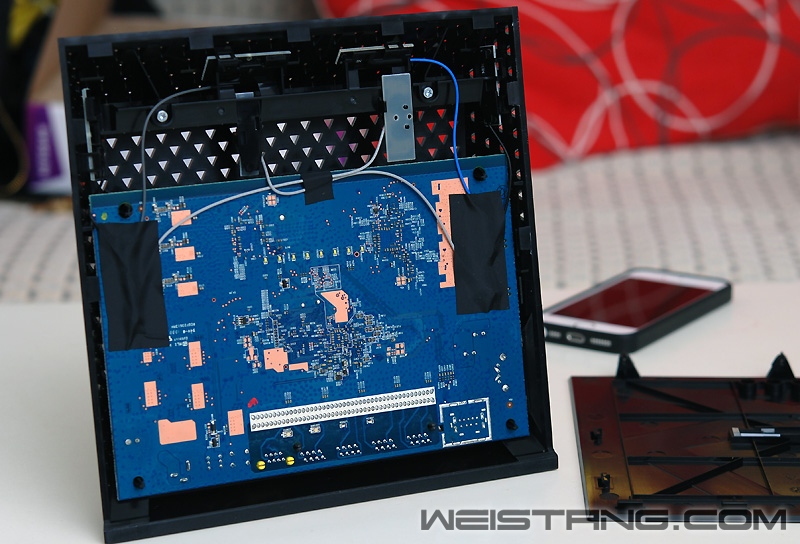

这个应该是PCB背面,芯片都在另一面 不过看着密密麻麻的贴片元件和大面积覆铜感觉做工还是不错的 天线一共四根,都是Netgear自家的 实测信号不错

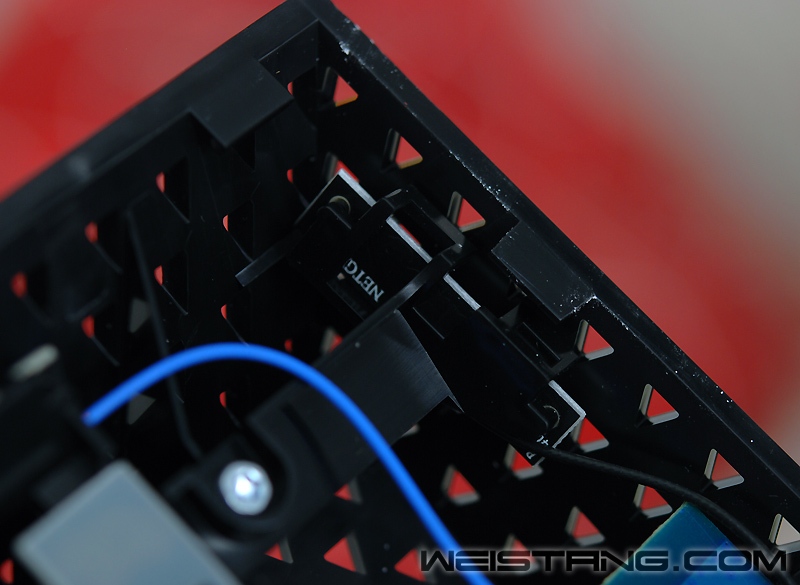

隐藏天线处A

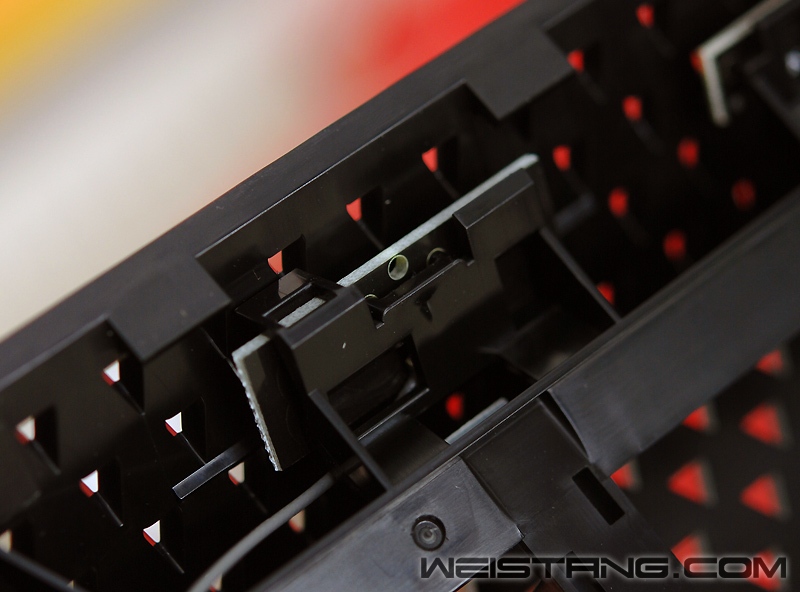

隐藏天线处B

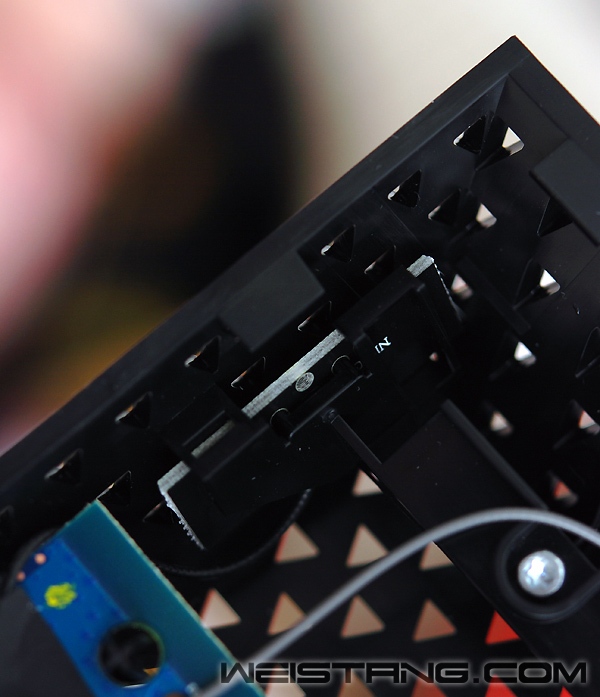

隐藏天线处C

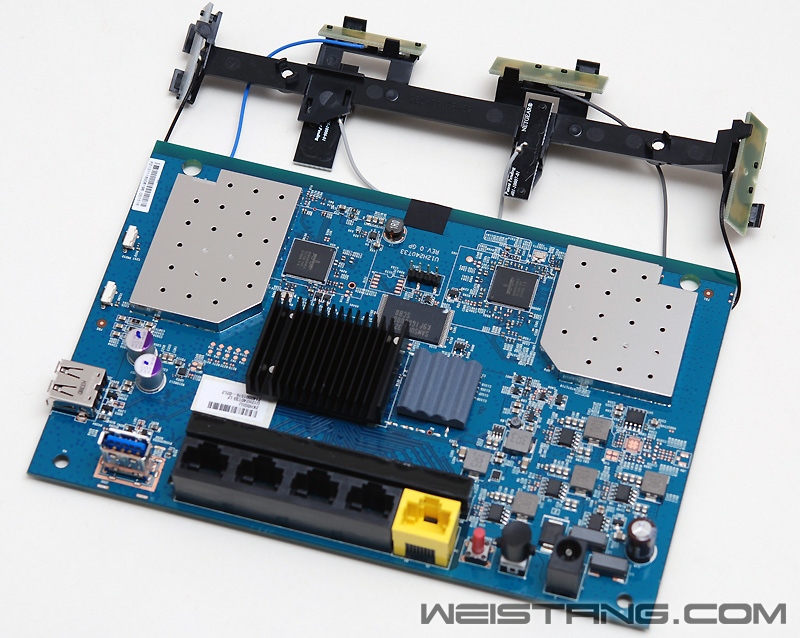

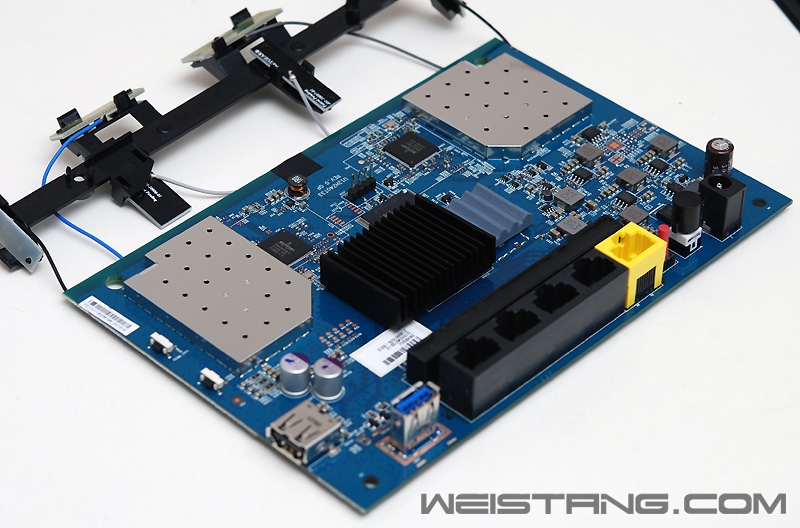

PCB和四条天线一览

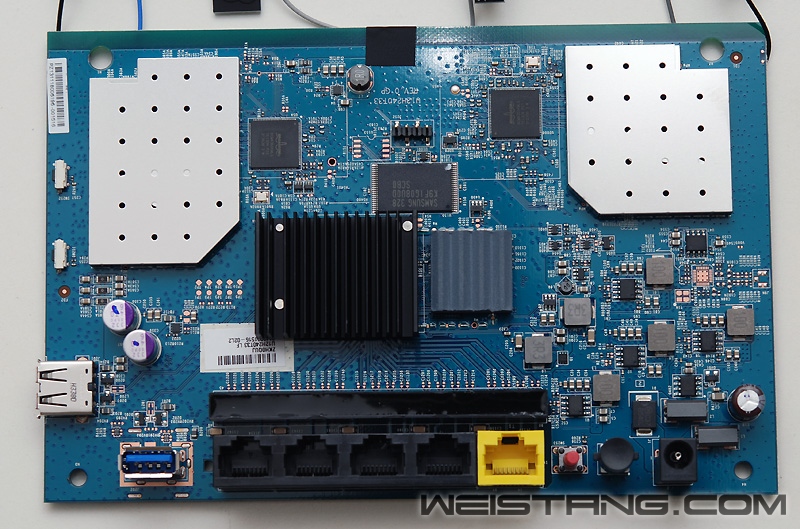

PCB 正面 两个散热片下应该是千兆LAN芯片和CPU


PCB

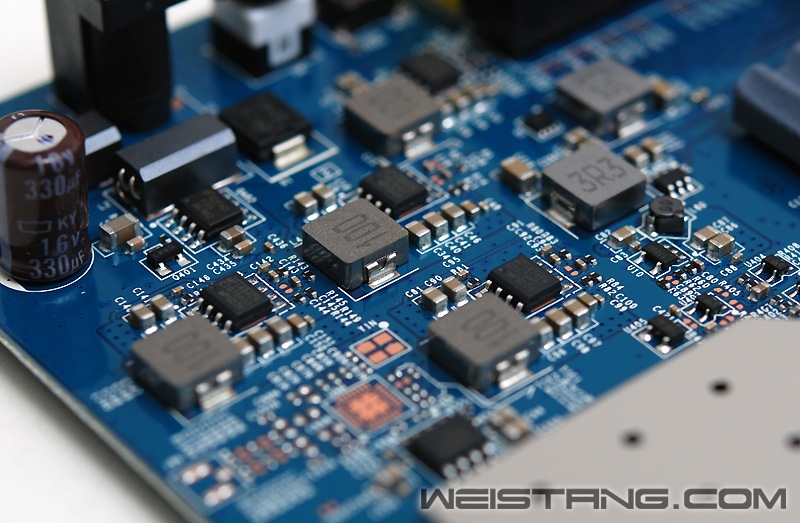

6路pwm供电部分



Broadcom BCM4331 提供2.4G 450Mbps最高速度

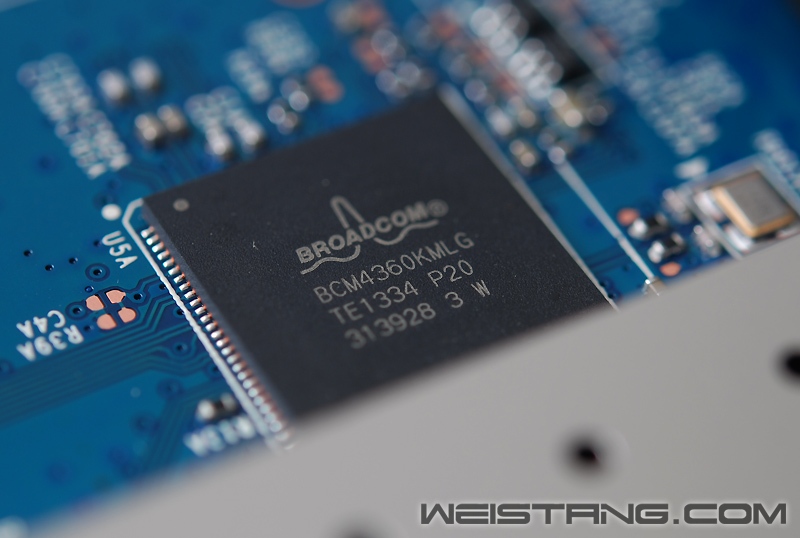

Broadcom BCM4360支持802.11ac和5G 最高支持1300Mbps 包装上说的1750的速度 实际上是2.4G+5G的峰值理论峰值速度

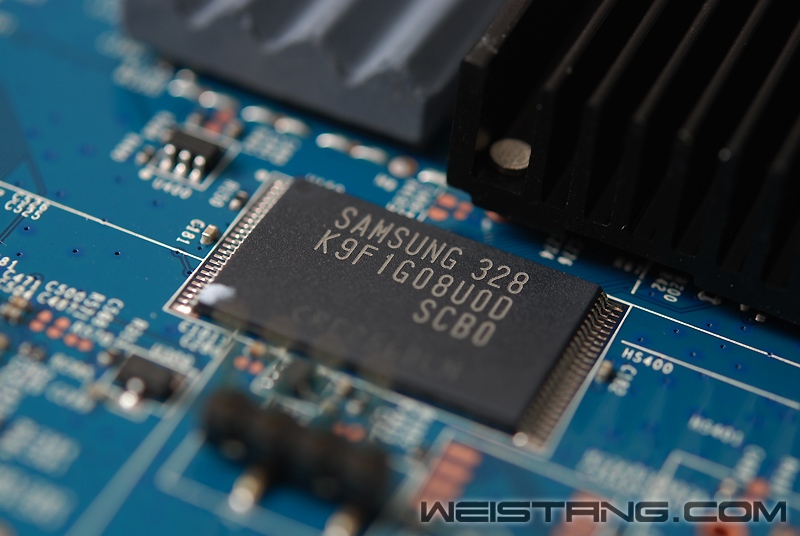

三星的TSOP48封装的128M flash芯片


再来一张

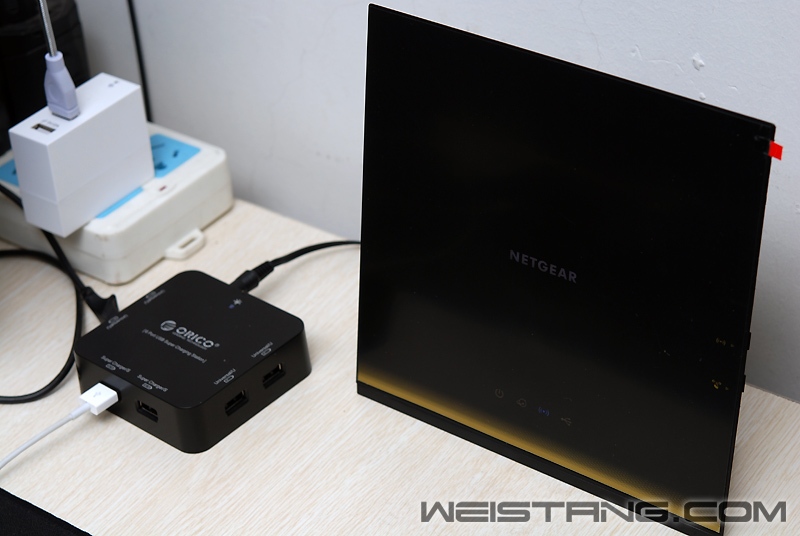

接好 速度还可以 没详细踩点测试信号强度


到时候拿到家里N66U一较高下吧 反正也目前还不支持多拨 放在单位服役吧
