换壳

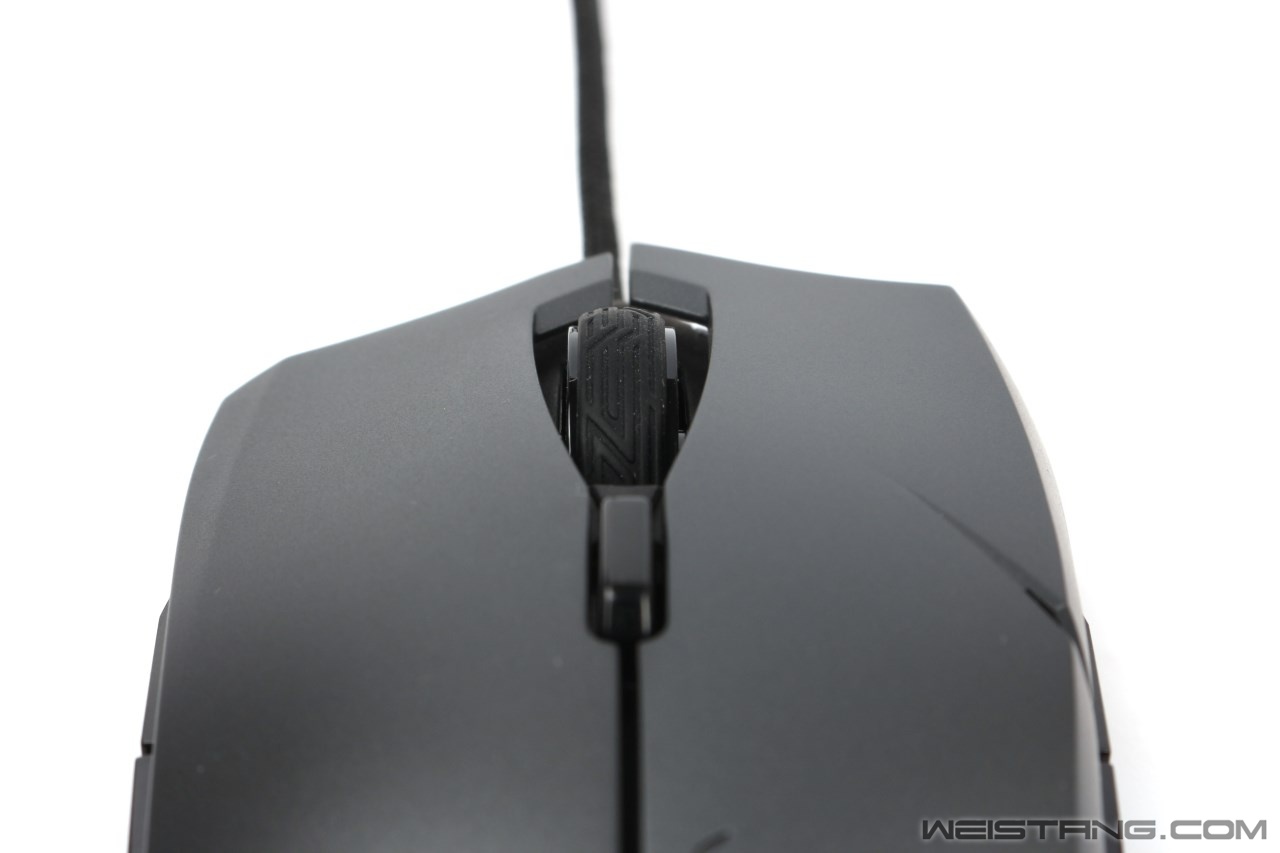

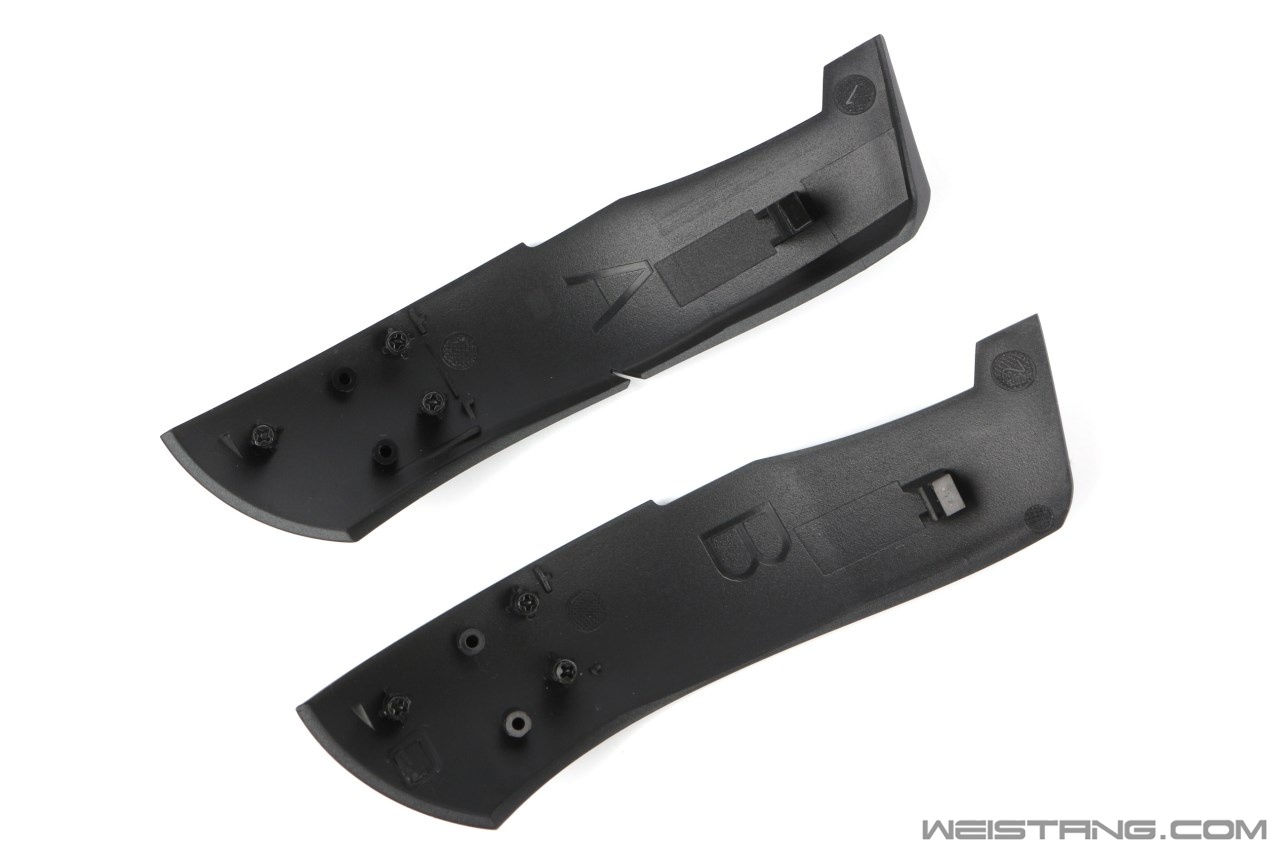

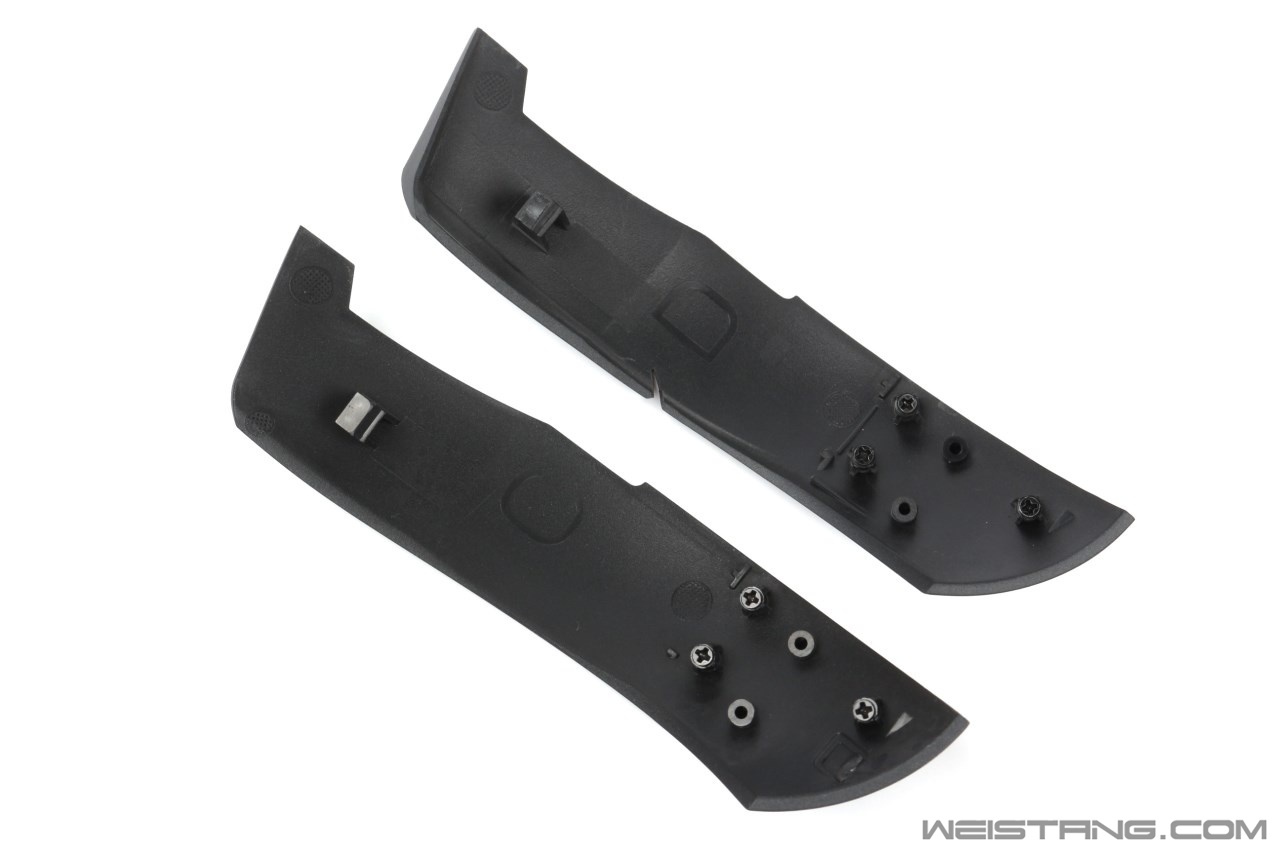

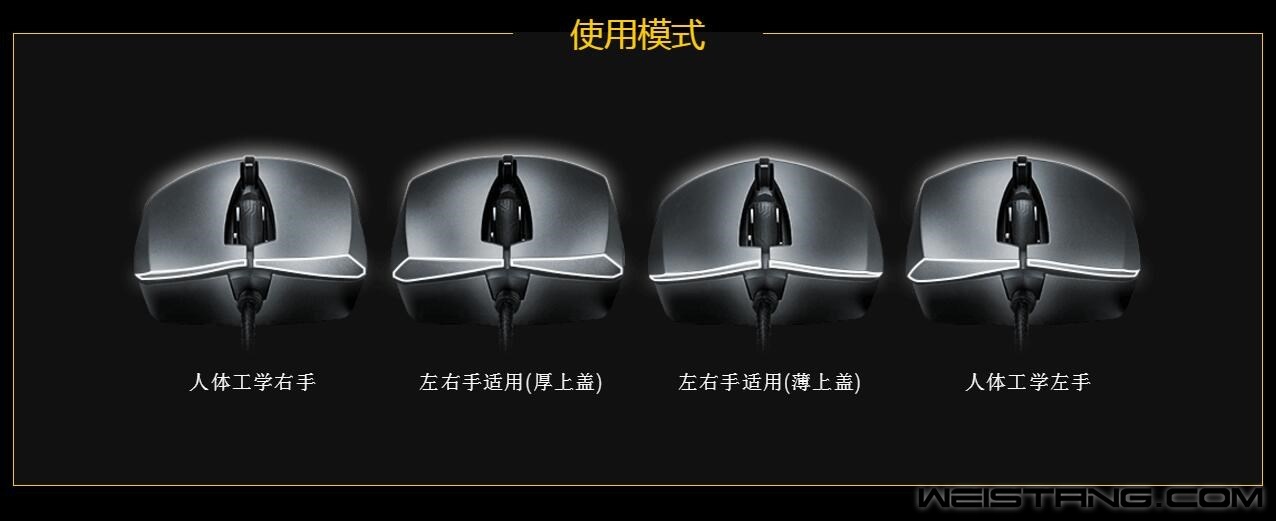

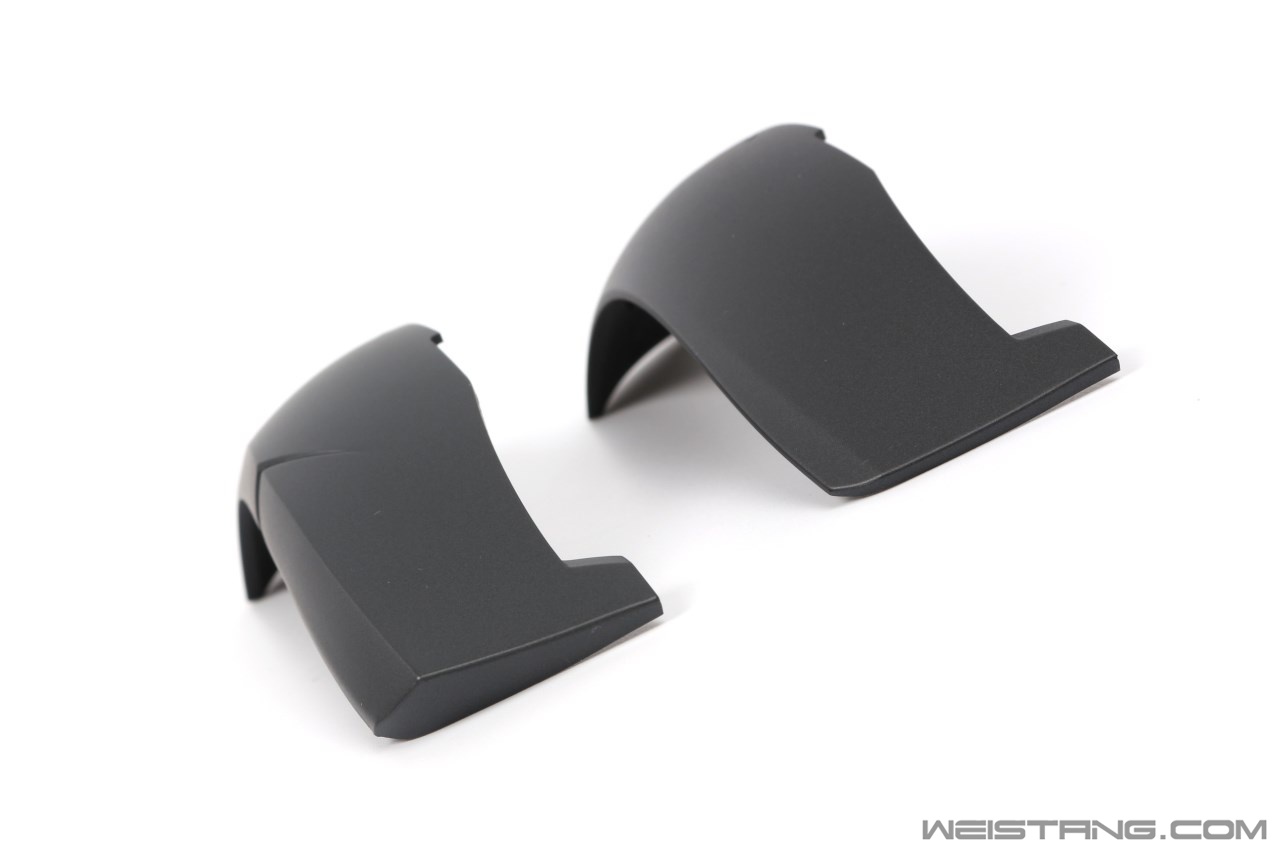

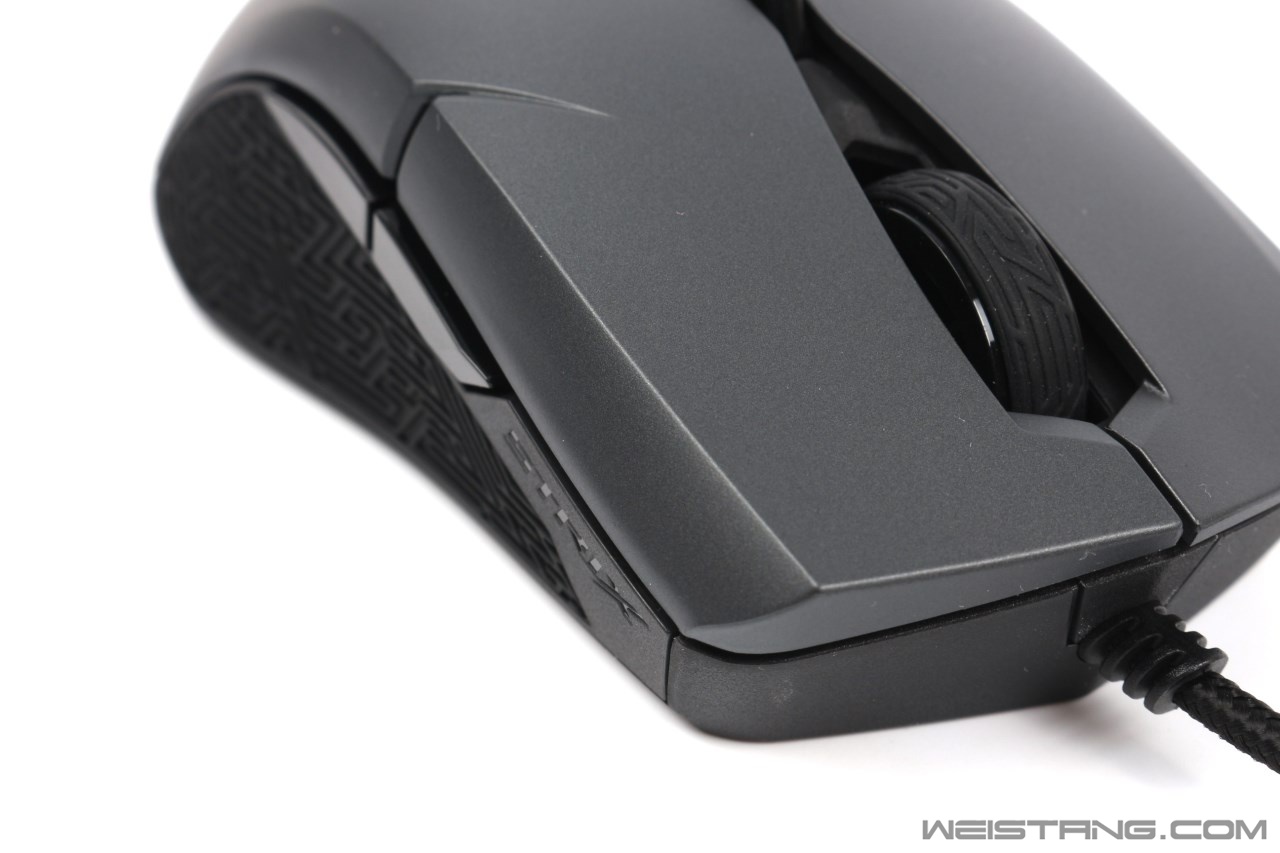

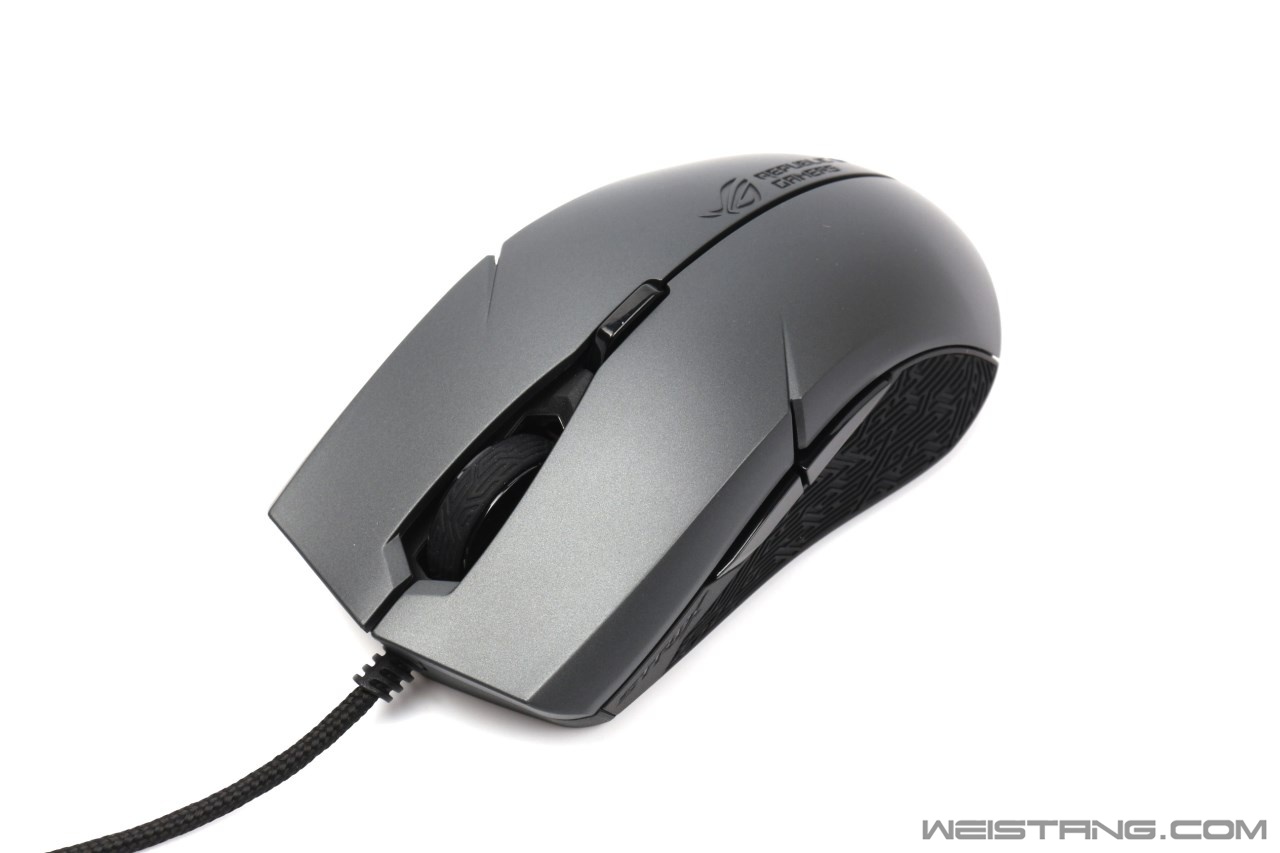

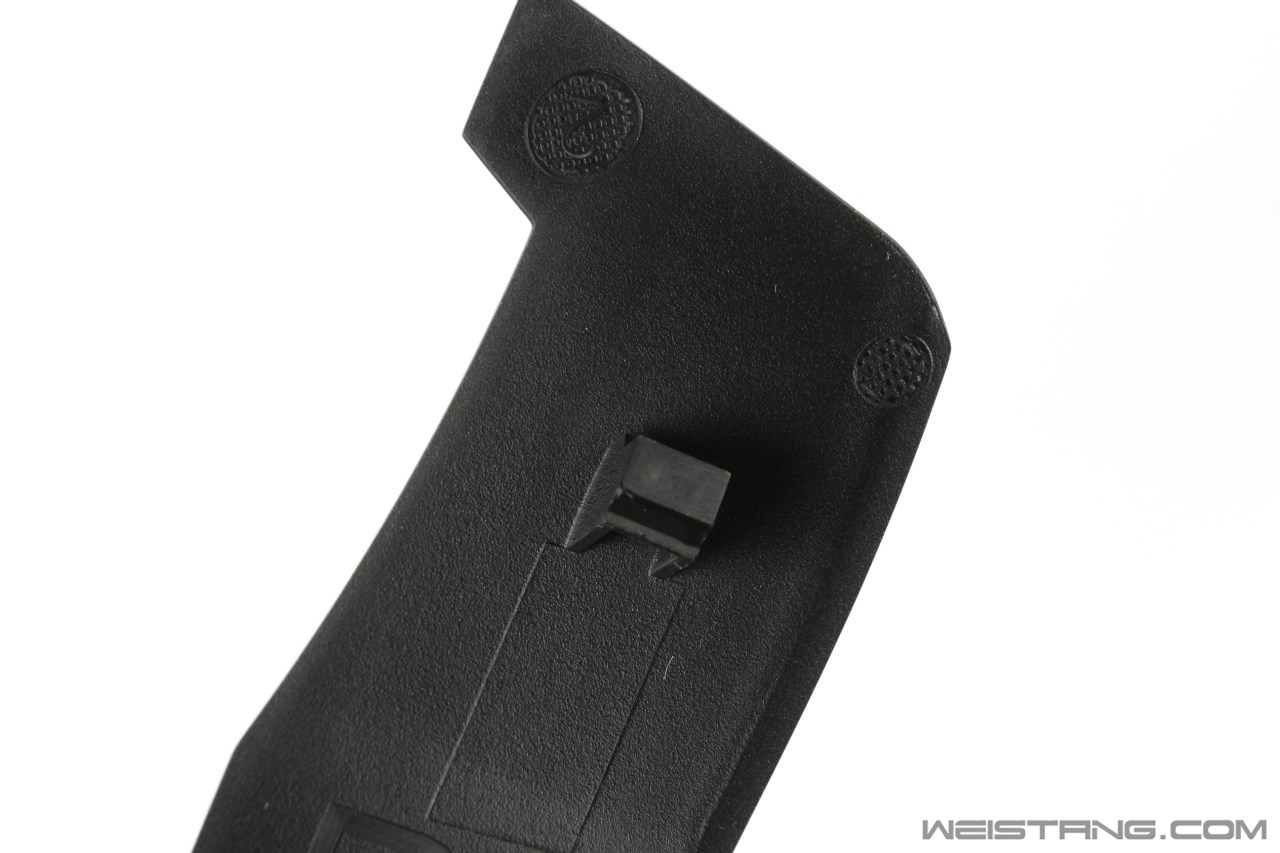

从鼠标尾部打开上壳 拆掉两侧外壳 鼠标内壳特写 磁铁特写 吸附外壳的常用手段还都是通过磁铁来实现,在市场上有不少鼠标的可拆卸外壳都是这样设计的。为了保证吸附的牢固性,左右两侧采用前2后1的布局来控制外壳尾部在使用中不会有松动的情况发生。 内壳前端特写 内壳的前端部分可以看到鼠标的微动,滚轮两侧的编码器和轮轴因为内壳厚度的原因做了开孔处理。上壳在安装时就是要先将按键柱的卡柱对准这里插进去,在向后稍微拉一点距离,这样下按的时候磁铁的三个孔位才对的准。 上为厚壳 下为薄壳(左侧外壳) 左为厚壳 右为薄壳(左侧外壳) 左为厚壳 右为薄壳(左侧外壳) A标记为厚壳 B标记为薄壳(左侧外壳) 上为薄壳 下为厚壳(右侧外壳) 左为厚壳 右为薄壳(右侧外壳) 左为厚壳 右为薄壳(右侧外壳) C标记为薄壳 D标记为厚壳(右侧外壳) 从特写可以看出薄厚两种外壳的造型特点,薄壳的边缘比较窄小,倾斜弧度低,而厚壳边缘比较宽大,倾斜弧度也更大。薄壳的造型中规中矩,厚壳则加入了刀锋切割设计,左右两边的厚壳切口跟侧键中间的空隙相连接,正好将两个造型合二为一。设计师特意在壳子的背面做了英文字母标记,后期用字母组合来代表外壳的组合顺序会让人理解的更加准确,在做售后的时候订购外壳配件也不会出差错。 厚壳按键柱特写 薄壳按键柱特写 薄厚两壳的按键柱高度略有不同,厚壳略微高一些,薄壳则低一些。厚壳的按键柱表面加入了一层贴纸,估计是想尽可能的找平按键柱与微动从触点中间的空隙,避免空键程的发生,而在薄壳的按键柱表面却没有这层贴纸。 螺丝帽会与磁铁接触 厚壳特写 厚壳特写 厚壳特写 厚壳特写 薄壳侧边特写 厚壳侧边特写 组合式外壳到底有何亮点?有人习惯对称式鼠标,有人习惯人体工程学鼠标,EVOLVE则能满足这两类人群的共同需求。对称式鼠标用薄厚同类型壳组合边可,而人体工程学鼠标则需要薄厚两片上壳分开搭配,右手人体工程学的鼠标一般都是左高右低,特别是经典的IE3.0、蝰蛇、和大G系列产品都是类似设计,所以搭配的时候需要左侧用厚壳右侧用薄壳。左手人体工程学的鼠标则是左低右高,当初蝰蛇为了满足左手玩家的习惯专门出过一款左手版的蝰蛇鼠标,所以搭配的时候需要左侧用薄壳右侧用厚壳,因为鼠标左右两边均有对称侧键,所以不管是左手使用者还是右手使用者均能兼顾到。 右手造型搭配 左高右低 左手造型搭配 右高左低 使用模式详解 |
