Orico 6629US3-C 双盘位硬盘座评测

           Orico 6629US3-C的拆解还算是容易，撕下底壳的四个垫脚即可看到固定底壳的四颗螺丝，拧下后即可打开底壳。主PCB底部会有连接面板指示灯的三个插接排线，拔下后即可分开PCB。

主PCB

        主PCB是Orico一贯的蓝色，所有元件几乎都集中在了正面，元件采用的是全贴片设计。并且PCB布局非常的清晰，在DC电源口附近是LC滤波稳压电路和PWM供电模块，在两个SATA插槽中间的位置是JMS551主控芯片及其外围电路，外围电路部分包括存放固件的Flash芯片和为JMS551供电的LDO供电控制器。

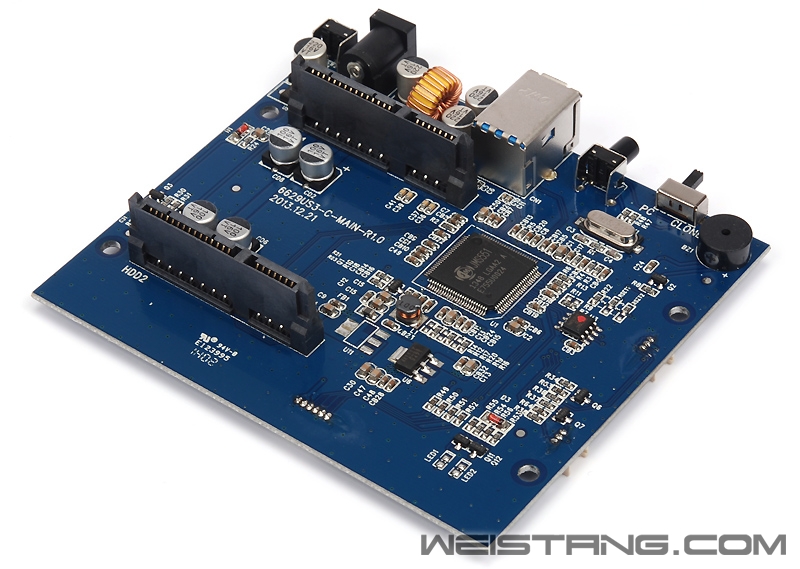

主PCB正面

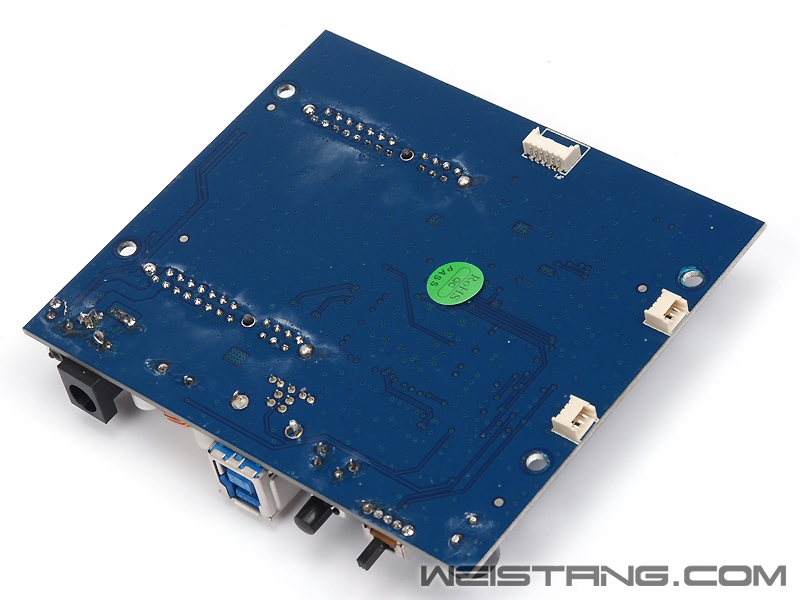

主PCB背面

        PCB背面可以看到是连接指示灯排线的插头，背面依然是采用大面积覆铜，从PCB走线上来看，Orico 6629US3-C的PCB应该是四层。

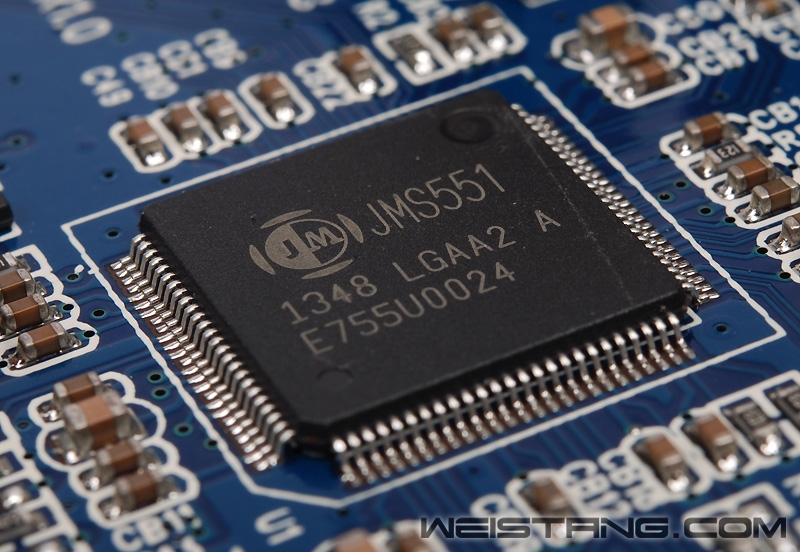

JMS551实现USB 3.0转双SATA II的桥接 也是非常稳定的一款方案了

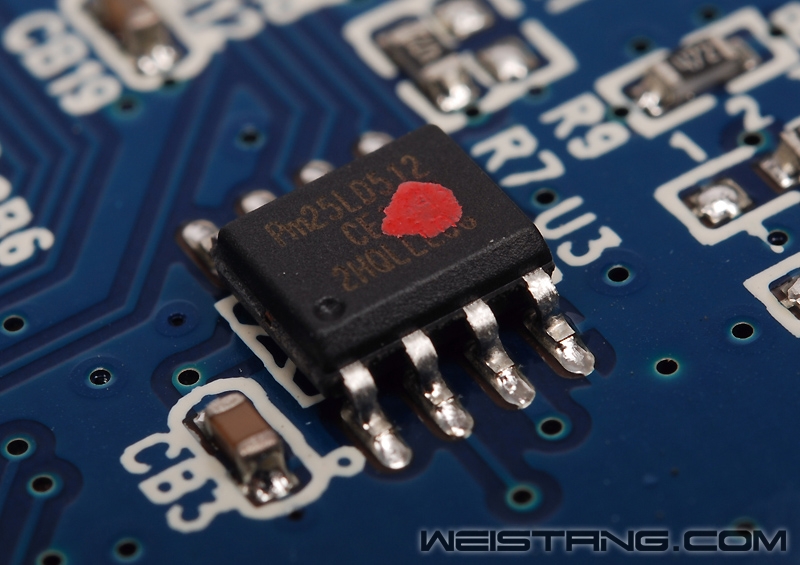

SOIC8封装的512bit  Flash 芯片

为JMS551提供供电的AX1117 LDO 主控芯片

       AX1117是为JMS551主控芯片等IC提供LDO线性供电的控制器，主要是提供5v与3.3v输出，同时这颗芯片还提供了包括短路和过载保护。

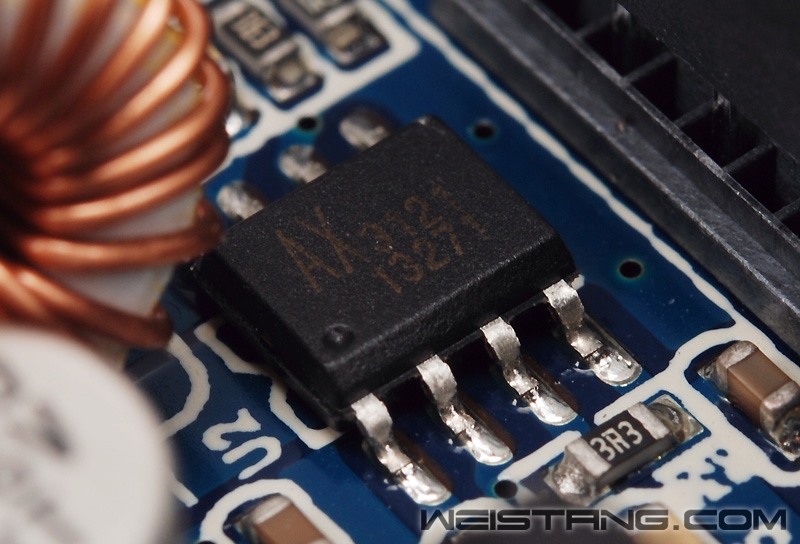

在DC电源插口附近的一颗AX3121 PWM主控IC

           AX3121 PWM主控芯片内部开关频率为250KHz，支持从0~100%的脉宽调制，具备的保护功能包括短路保护、过温度保护、过电流保护、致能、软开机及输出限流等功能。这颗AX3121主要是为硬盘提供5v供电。

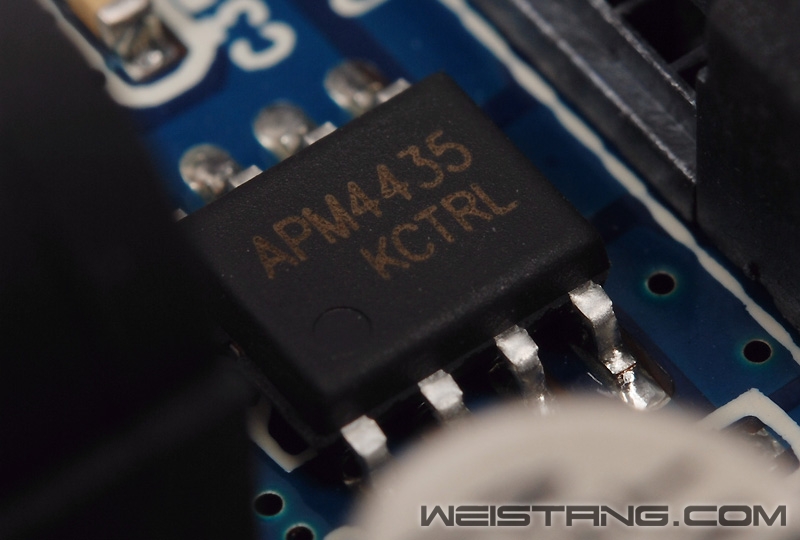

配合APM 4435 P沟道增强型Mosfet
