ROG RE 供电

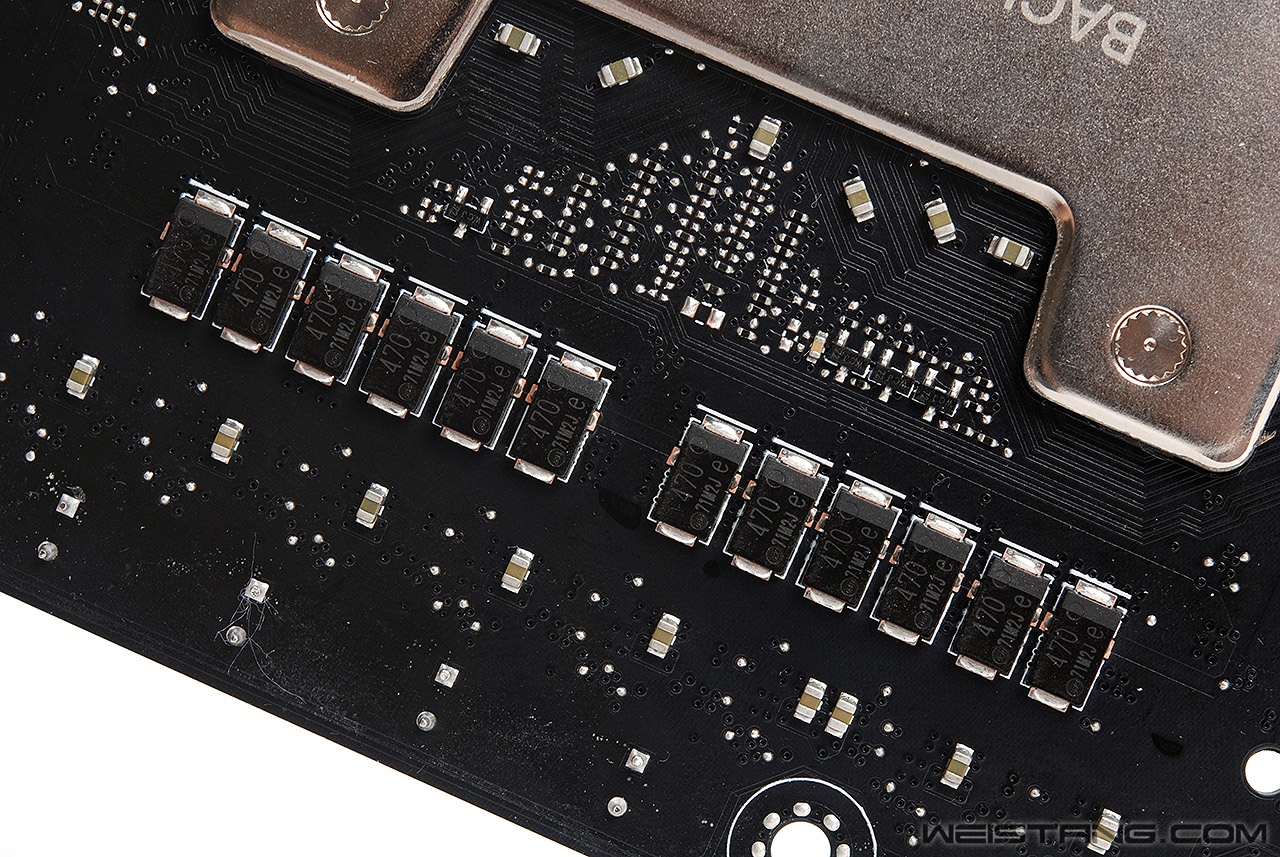

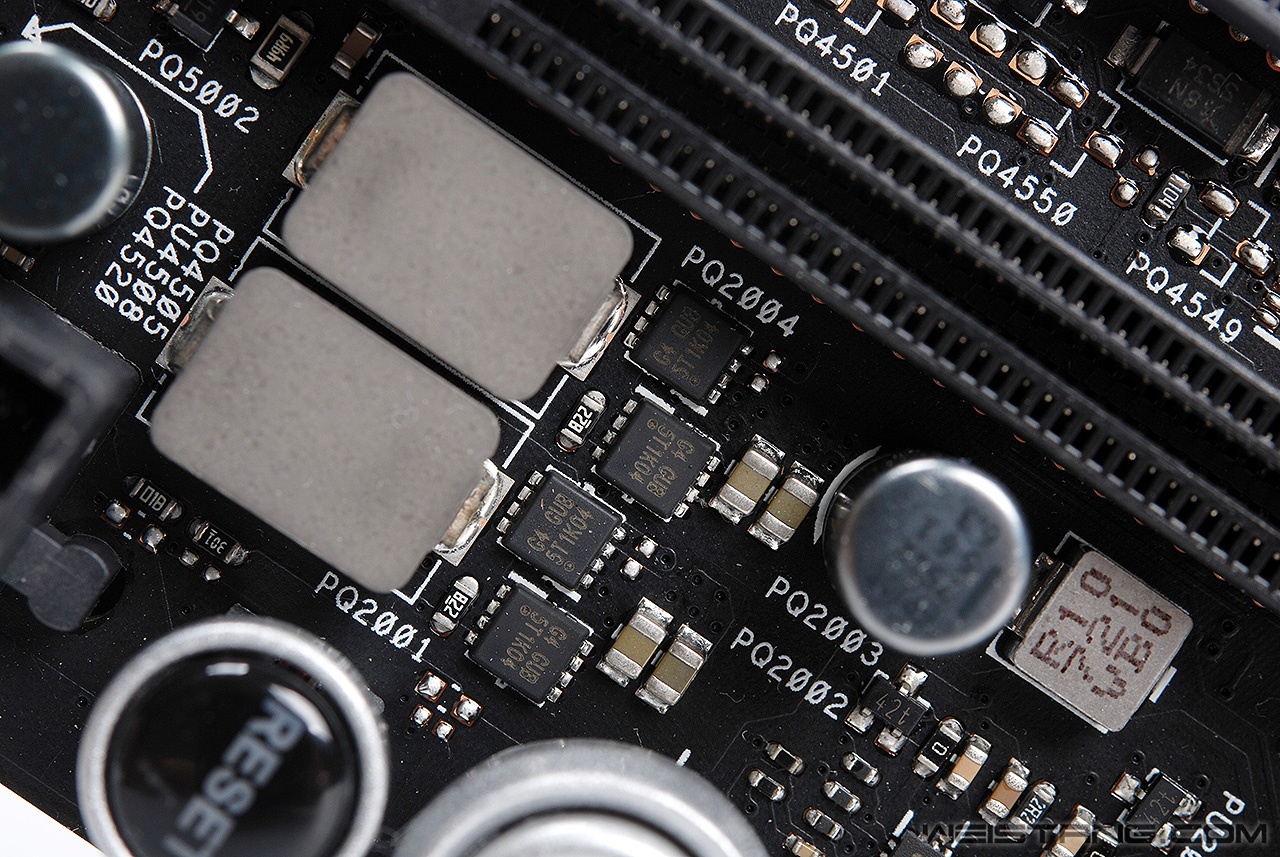

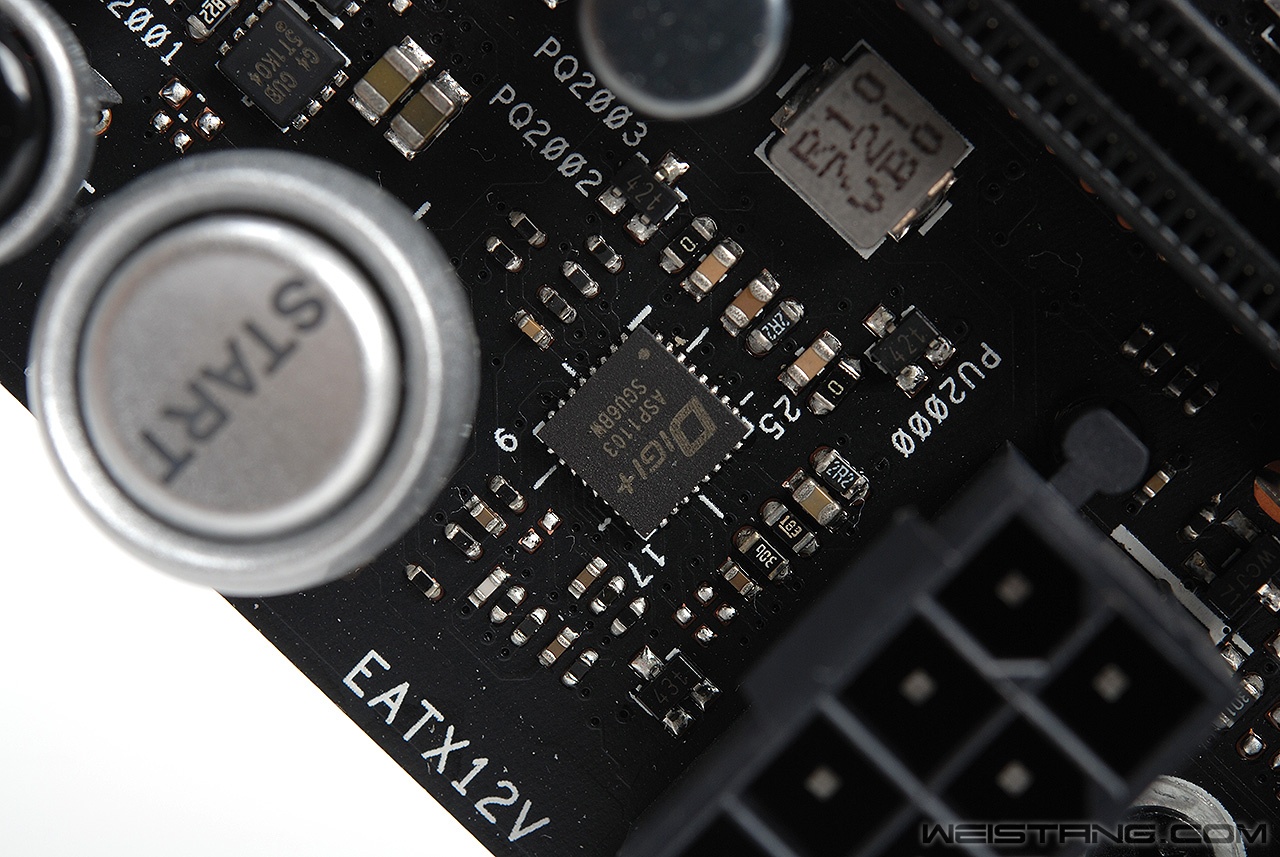

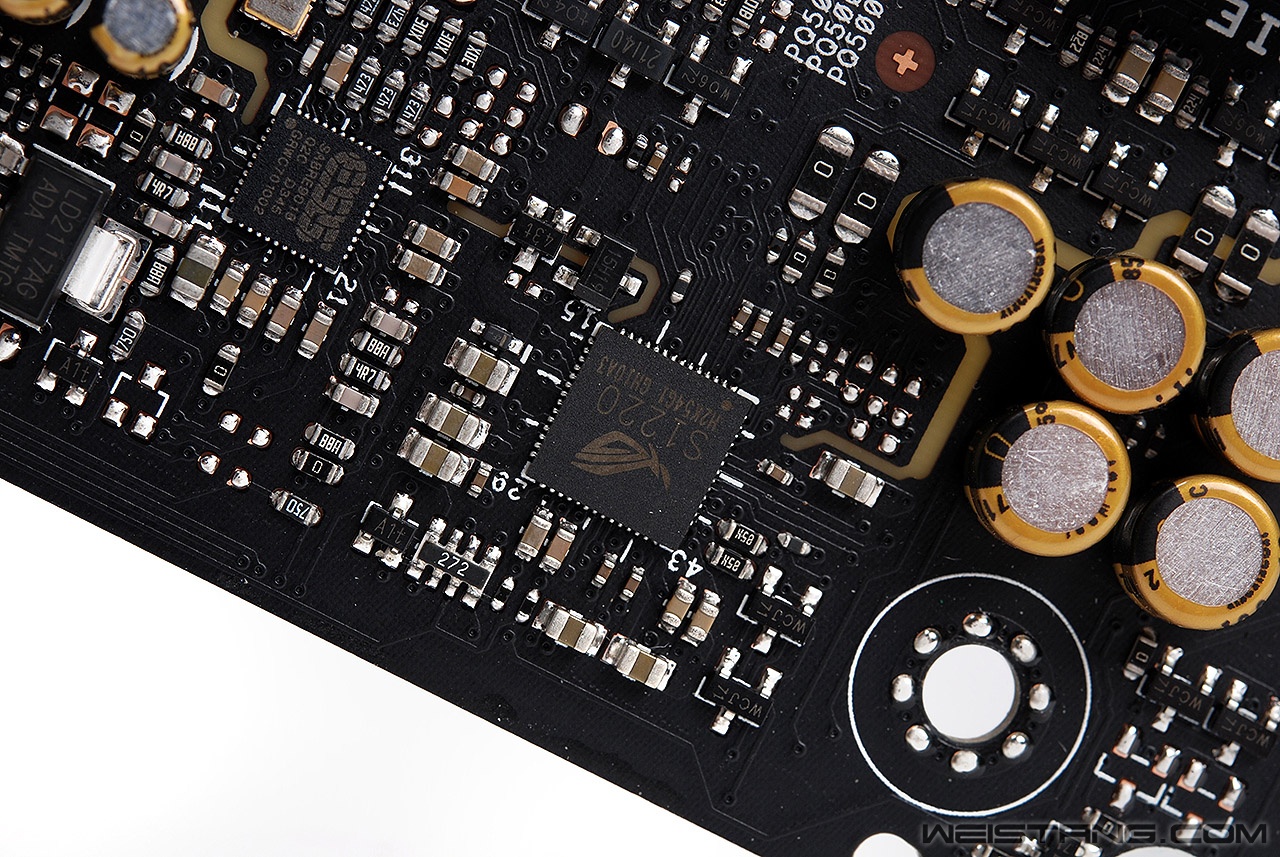

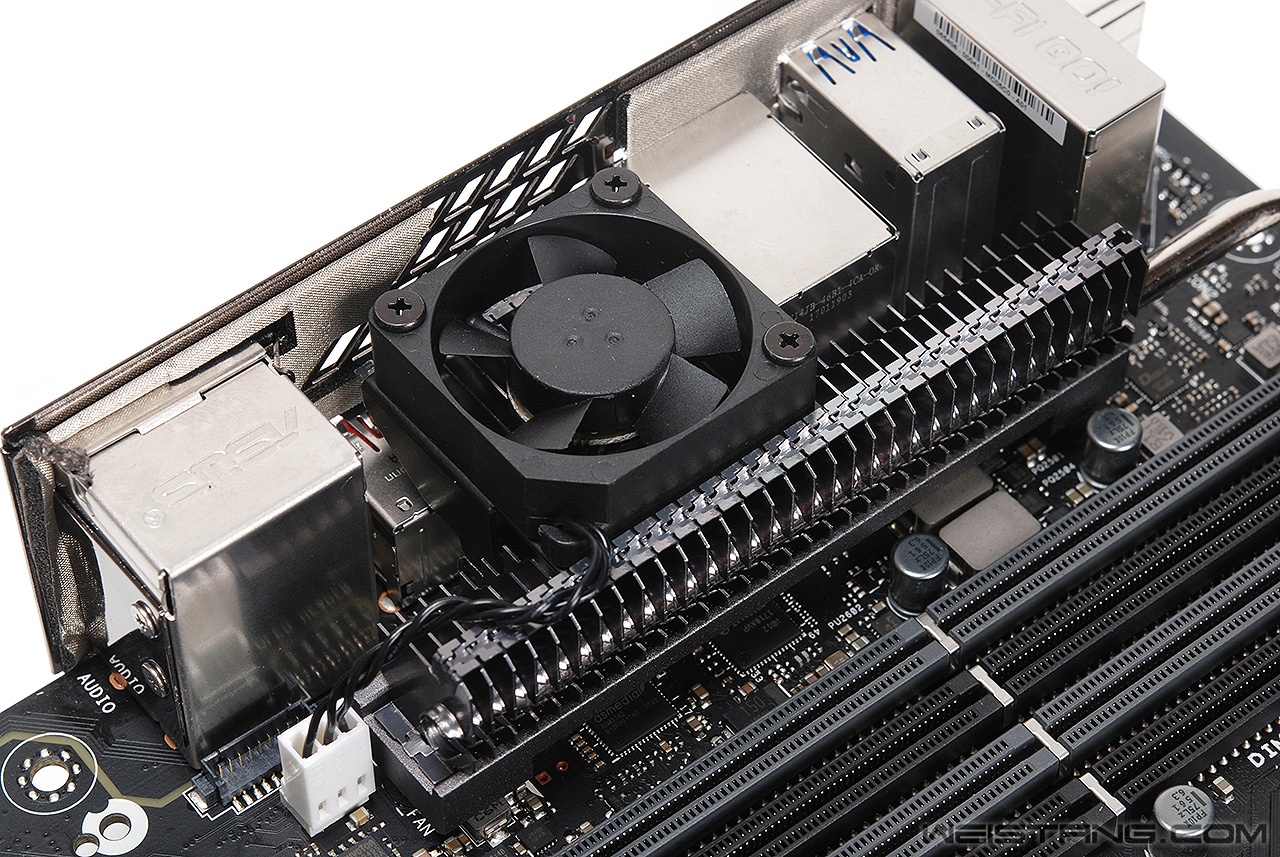

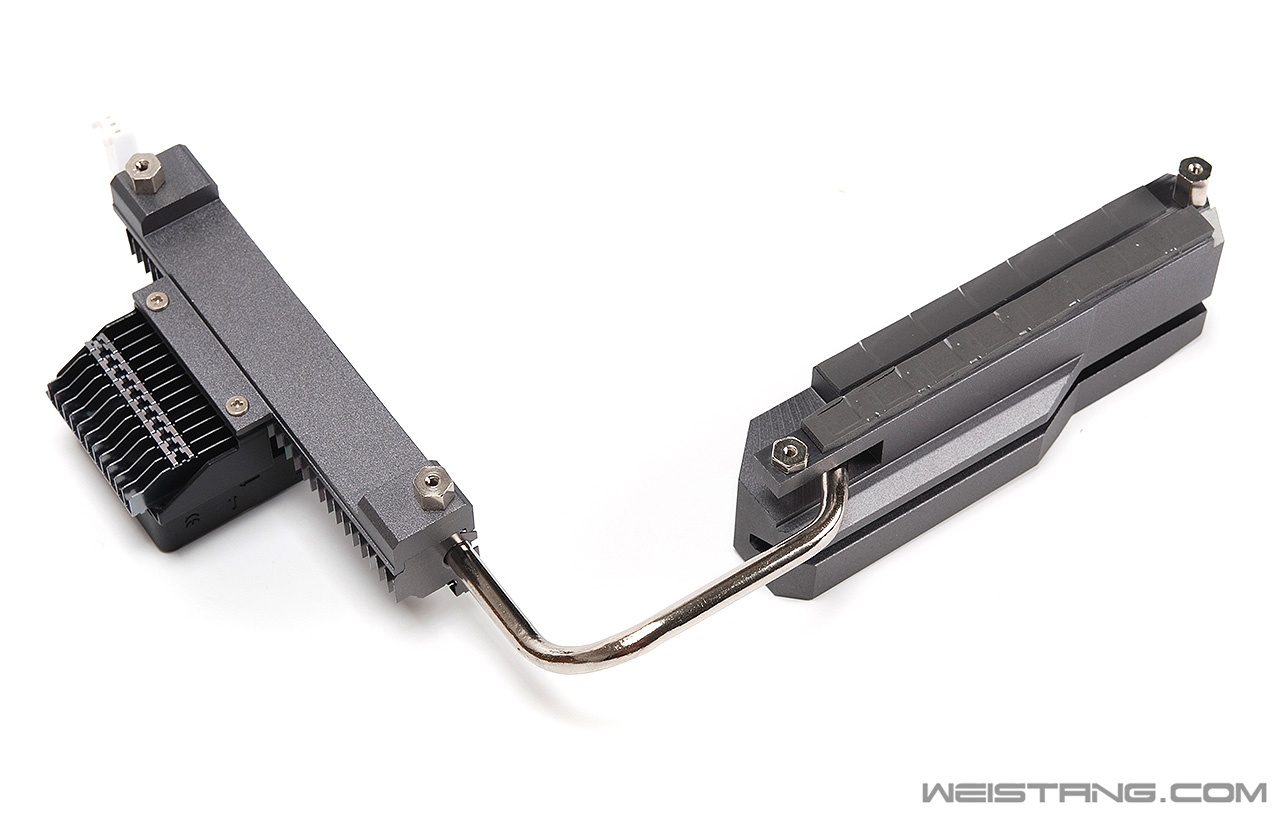

![]() VRM供电部分散热器 其中一端有设计风扇,这个风扇也支持智能可控 最高可达7000rpm ![]() 特写 ![]() 散热器部分特写 其中靠近IO挡板部分的是完全做鳍片作用的 不负责芯片导热 ![]() 焊接热管 ![]() CPU独立的8相供电 电容全部都是尼吉康订制FP10K ![]() VRM的输出电容全部都是贴片钽电容 ![]() VRM供电部分特写 ![]() 与ROG Strix 1080显卡相同的IR 3555M高整合度Mosfet 一颗整合两颗Mosfet ![]() 支持Extreme Engine Digi+的供电主控 ![]() CPU插座背面的MLCC ![]() 内存供电每两个通道是2相 采用的是小型化的SO8贴片Mosfet ![]() 两通道的内存供电主控 ![]() 另外两通道的内存供电主控 ![]() S1220声卡芯片 顶部是ESS ES9018Q2C解码器IC ![]() USB 3.1主控 |
