拆解

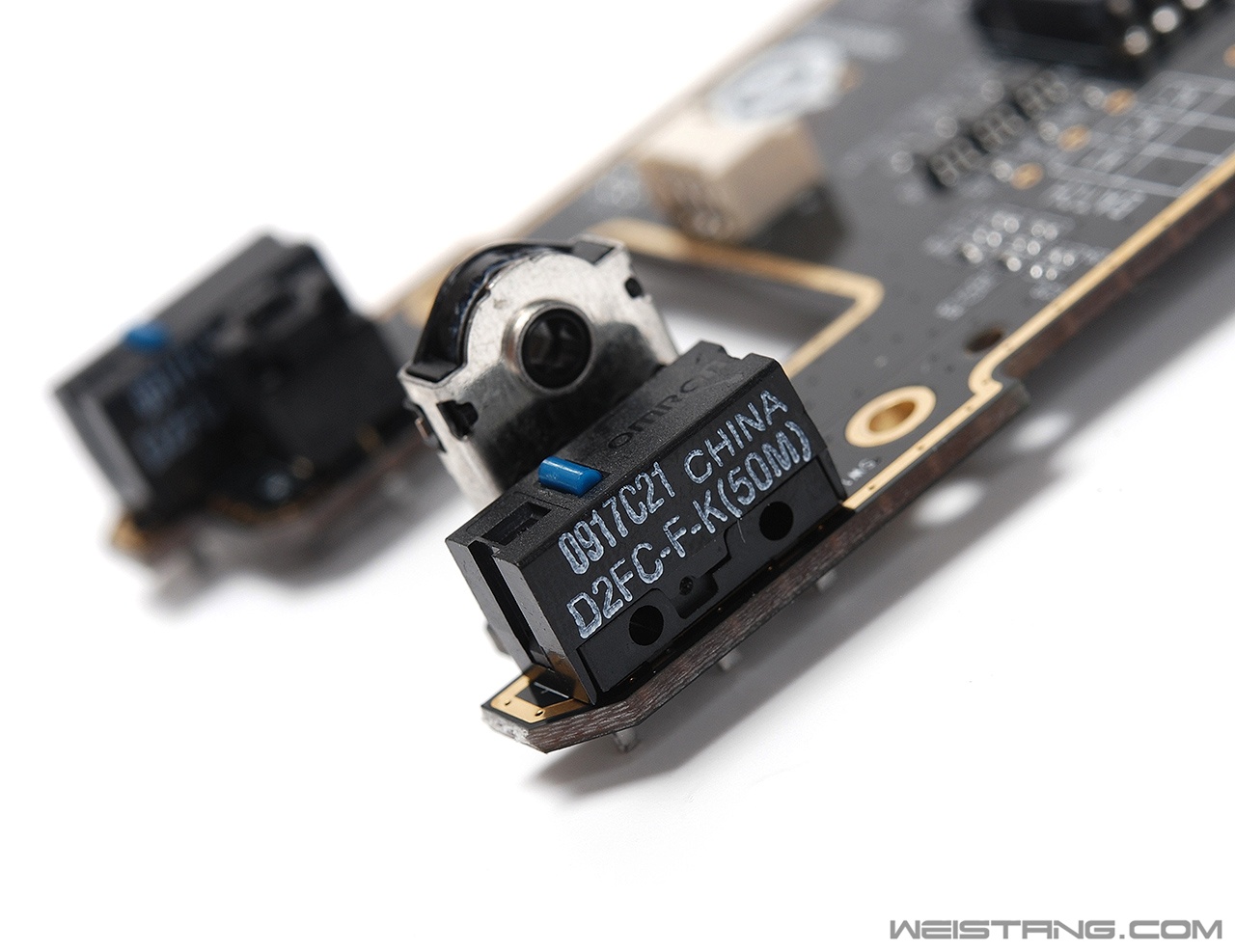

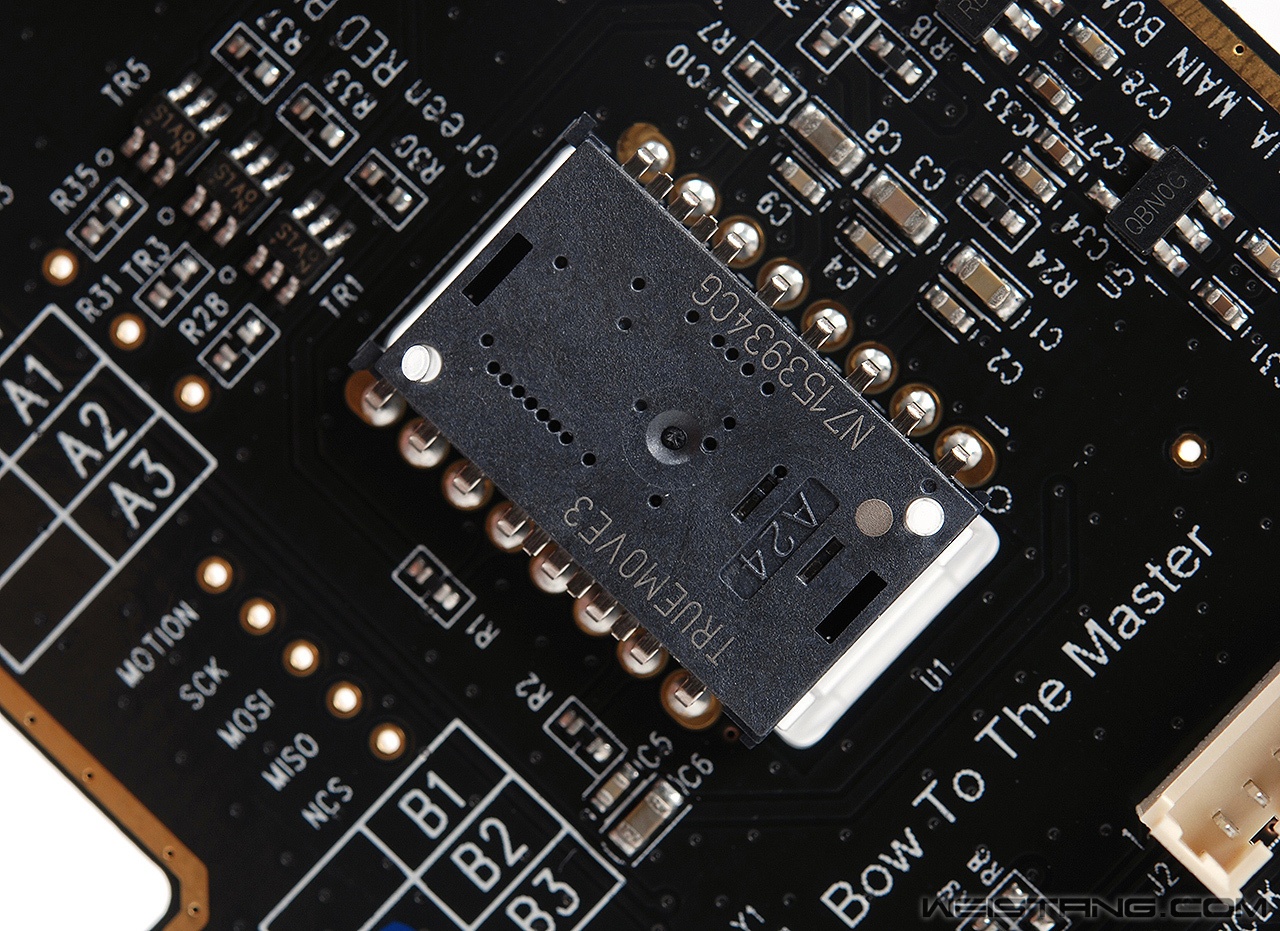

拆解非常简单,三个脚贴内一共四个螺丝,拧下后就可以直接打开SENSEI 310的外壳了,非常传统的内部结构设计,所以就是说,赛睿还是应该在自己熟悉的设计和品控能力范围内来进行提升做工才是出路。 拆开外壳 上壳内部特写 按键柱特写 SENSEI 310外壳整体材质据说是纤维塑料,硬度很高,所以按键柱也没有其他处理,至于材质强度还有待时间考验。 内部微动开关pcb 取下上壳 底壳特写 滚轮特写 PCB 这次SENSEI 310的PCB整体做工上面算得上是赛睿有史以来鼠标中最优秀的了,没有之一,同时还考虑了接地线作为装饰的做法,也就是最外面一圈露铜是接地线,IC和元件布局相当合理,并没有其他功能限制,所以在PCB布局和优化方面对于赛睿来说是没有任何问题的,这次SENSEI 310在PCB做工和设计上要给大好评。 PCB PCB正面 PCB底部密密麻麻的过孔 编码器钳脚焊点也完整 欧姆龙D2FC-F-K(50M)蓝点 理论寿命5000万次的级别 STM32F103T6U6A主控 搭配新的STM32F103T6U6A主控,基于32位ARM的主控,工作频率为72MHz,Flash容量为32Kb,SRAM为10KB,属于定位性能级的主控型号。 TureMove3引擎外观跟PMW3360没什么区别 不过已经看不到3360的型号标注了 赛睿订制的这个TureMove3引擎号称1:1追踪,重点优化了100-3500cpi范围的抖动表现,实际测试中表现也确实相当稳定平滑,没有加速度,这个优化也需要搭配新的固件来实现,看来在这两款310鼠标上面赛睿是真的狠下功夫了,这个价位市场也是赛睿相当看重的,对手也很强大。 PCB边缘处理平滑 |
