拆解

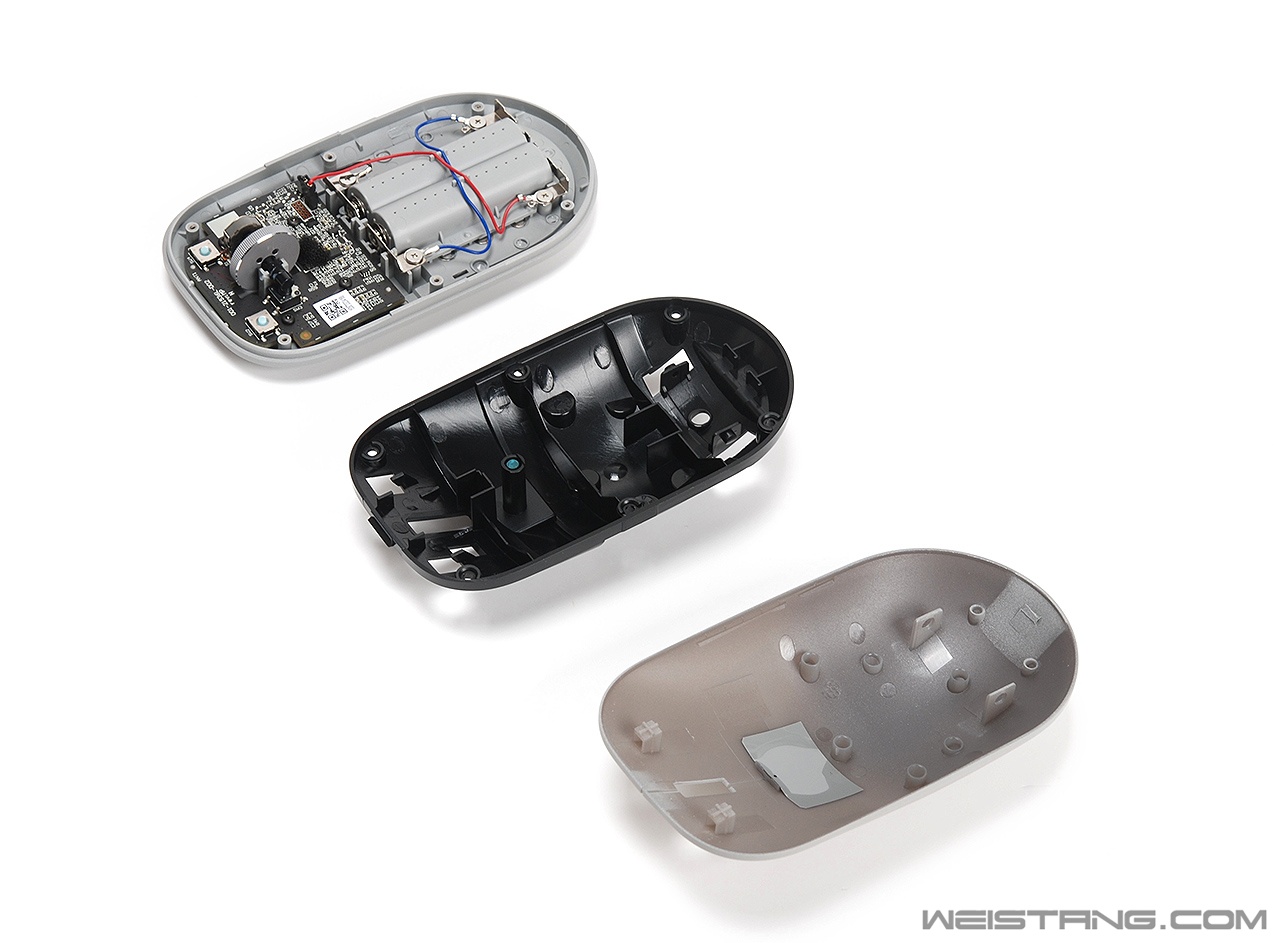

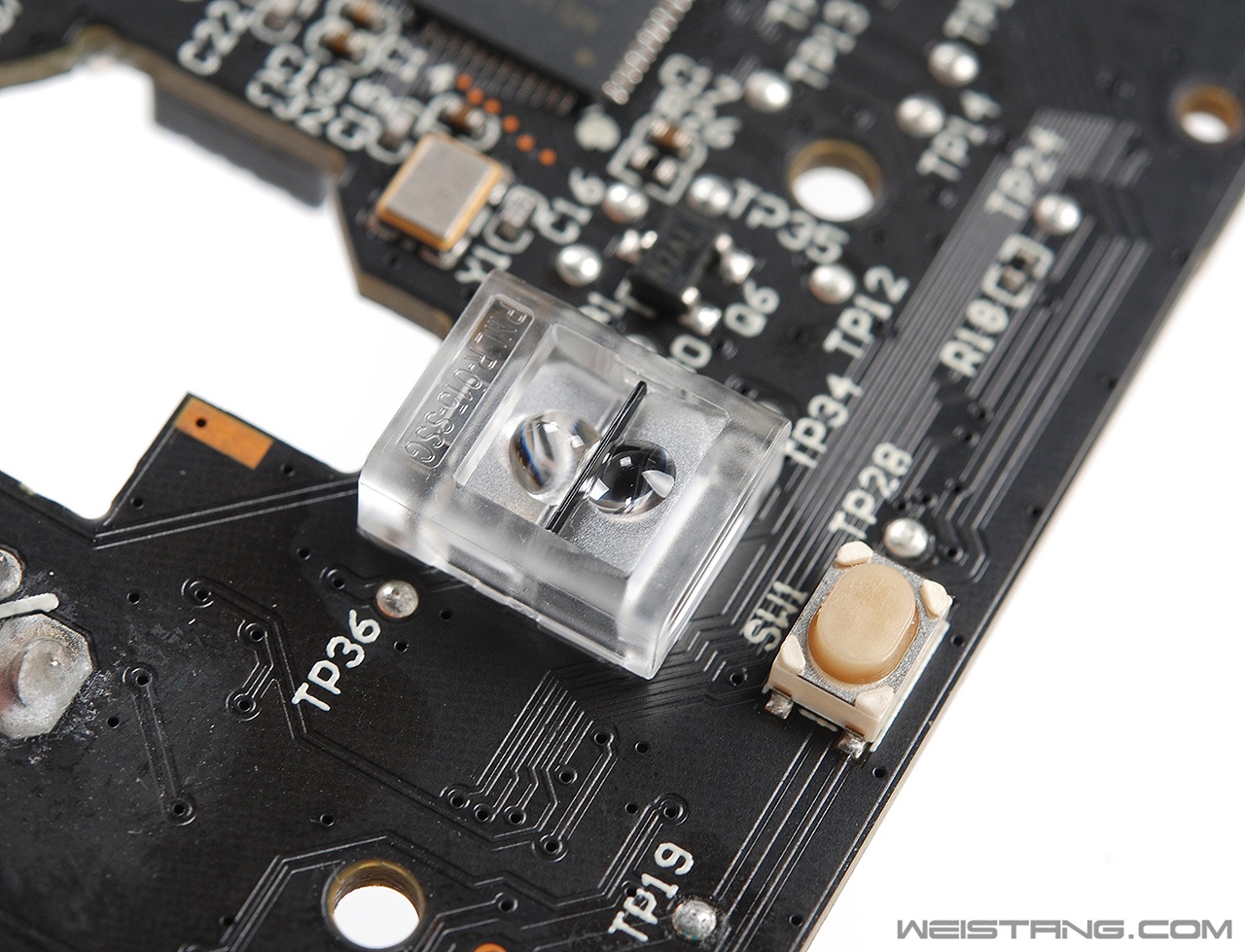

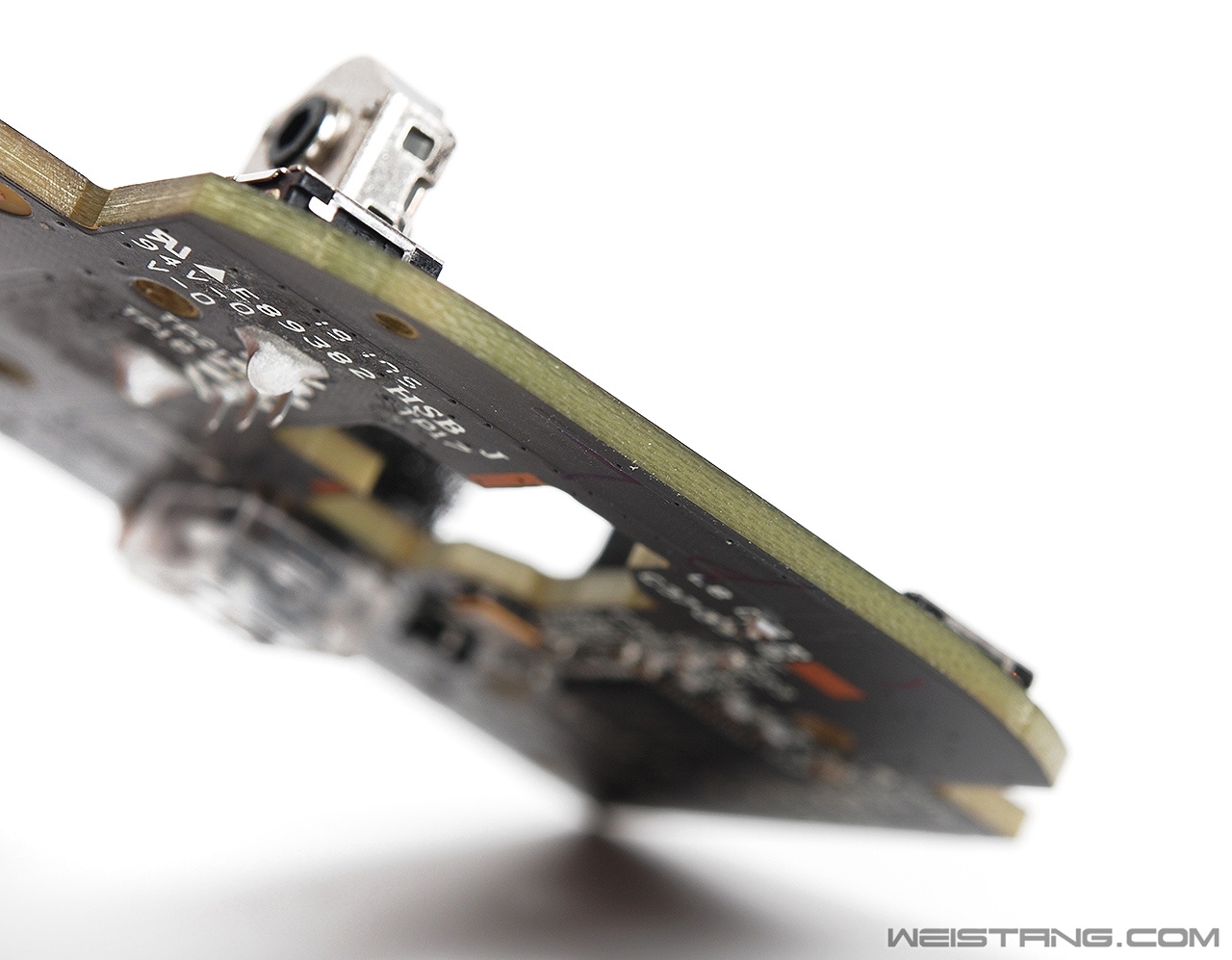

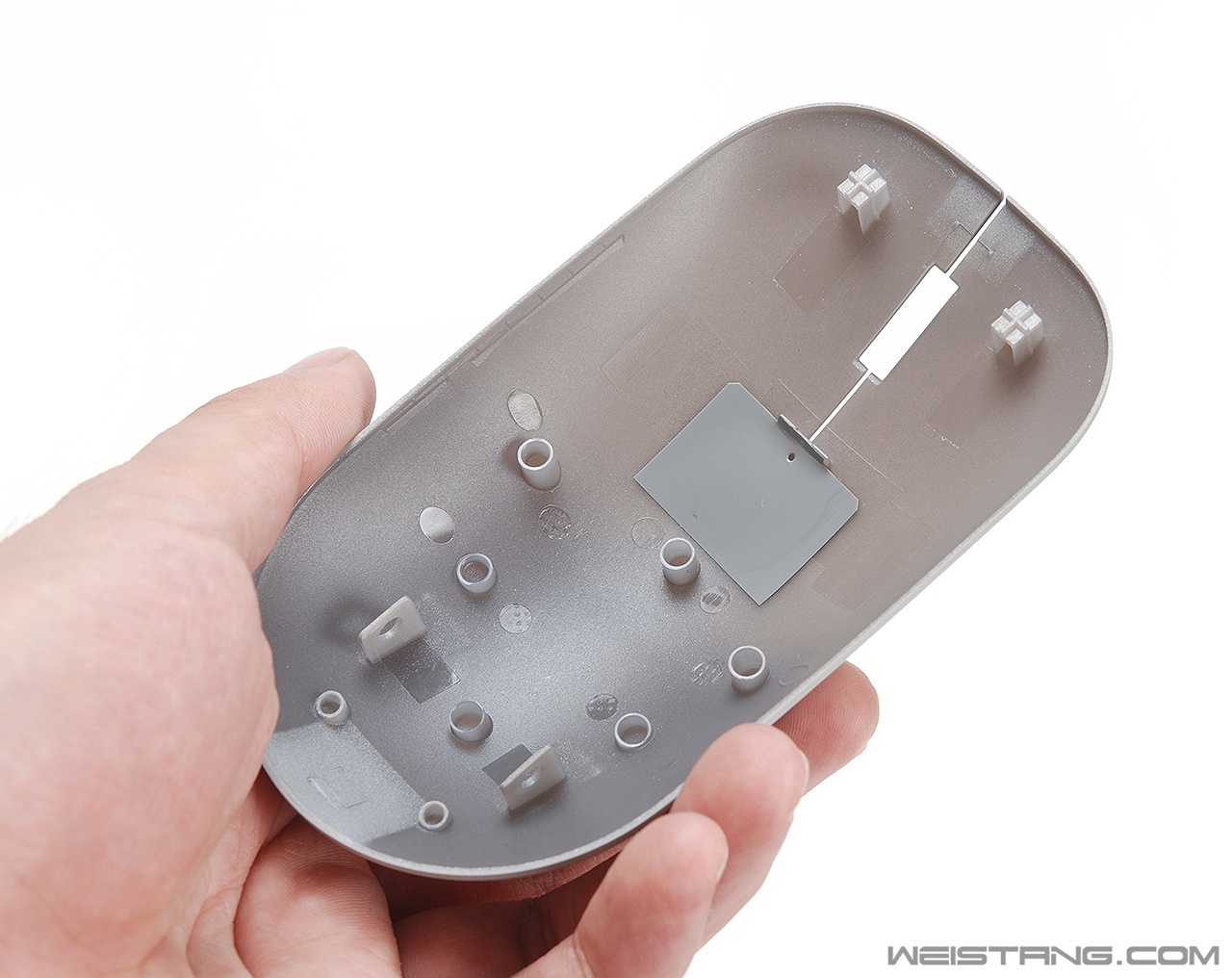

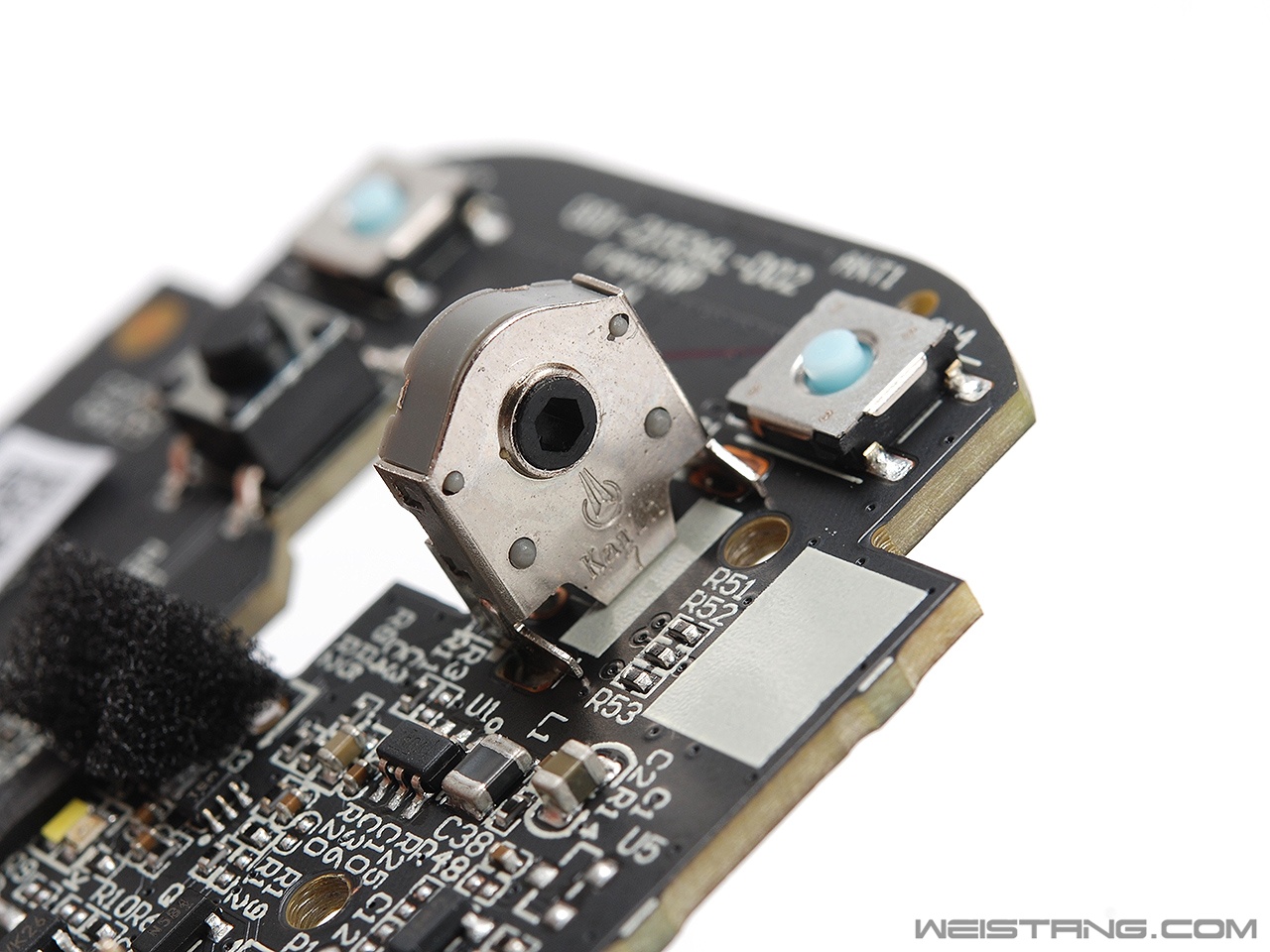

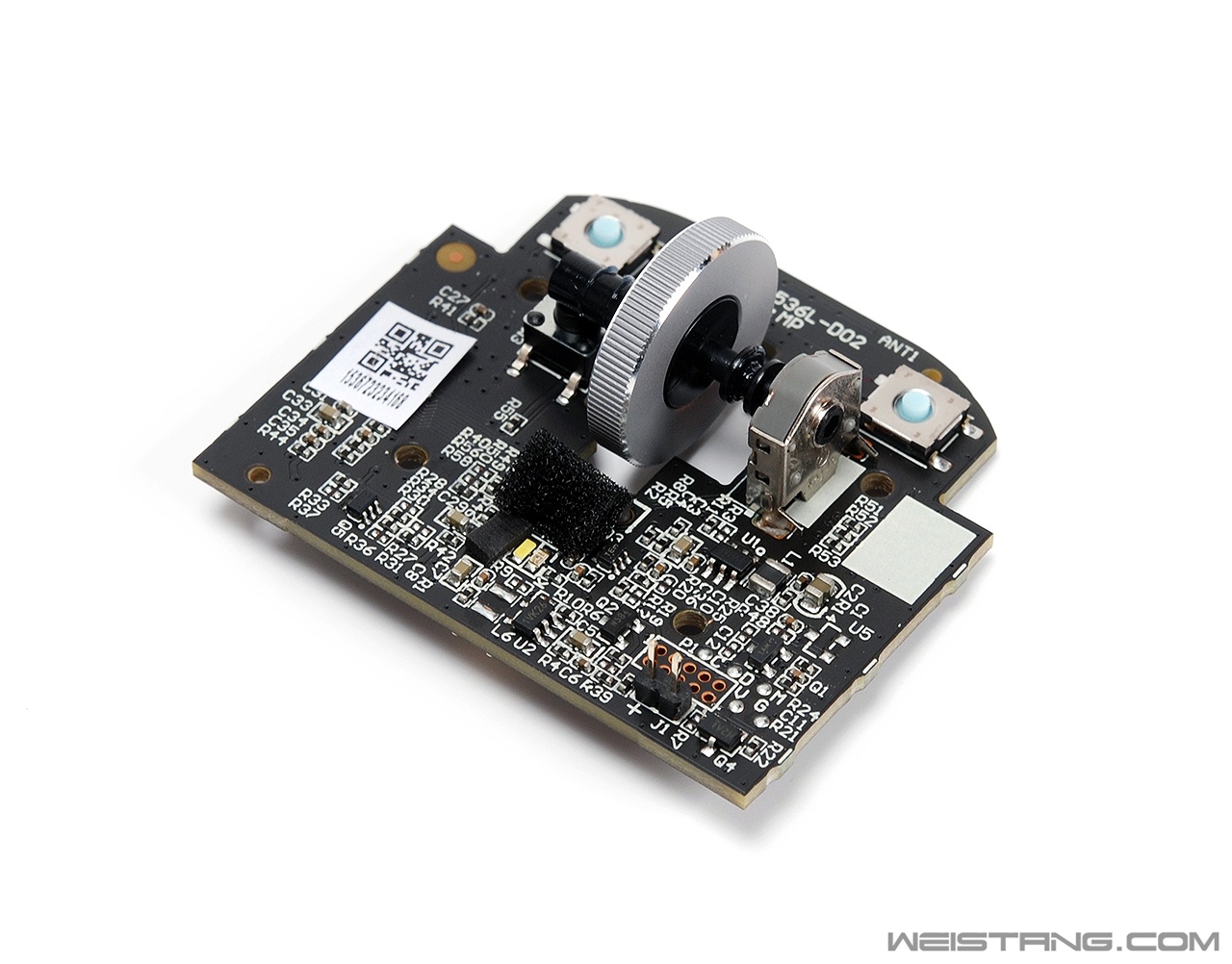

微软Modern采用的是上中下壳设计,其中拆解的话需要首先打开上壳,上壳是完全免螺丝设计的,尾部有两个卡扣,这个拆解的时候有点难度,一定要掌握好力度,所谓巧力出奇迹! 打开上壳 上壳特写 Modern外壳其实是透光的,然后配对指示灯为了实现聚光效果,在外壳内部弄了一个贴纸,贴纸对应PCB灯的位置开了孔,如果放着给罗技做这样的指示灯,那么我想绝对不是这样的。按键柱采用十字开槽。 中壳上有总共6颗内六角螺丝 固定稳定度相当出色 取下中壳 中壳内部特写 加强筋不少 好评 内部特写 主PCB只占了不到底壳一半的尺寸 电池仓和PCB部分是完全隔离的 底壳特写 做工也是相当优秀 路合金滚轮特写 PCB 背面 PCB正面 PCB做工还是不错的,贴片元件挺整齐,这个BlueTrack引擎上面的遮光黑色海绵有点掉价了,因为还是可见光LED定位,所以对外部光源很敏感,你看中壳为什么用黑色的应该就了解了吧。 N51822蓝牙射频SoC芯片 我们熟悉的Razer八岐大蛇也是用的这款蓝牙方案,支持蓝牙4.0,可以实现针对鼠标基础功能的SoC订制,所以我们看到Modern这款鼠标没有额外的主控细芯片,但功能也就是最基本的鼠标功能了。 BlueTrack二代透镜 凯华的编码器 PCB边缘特写 |
