拆解(上壳)

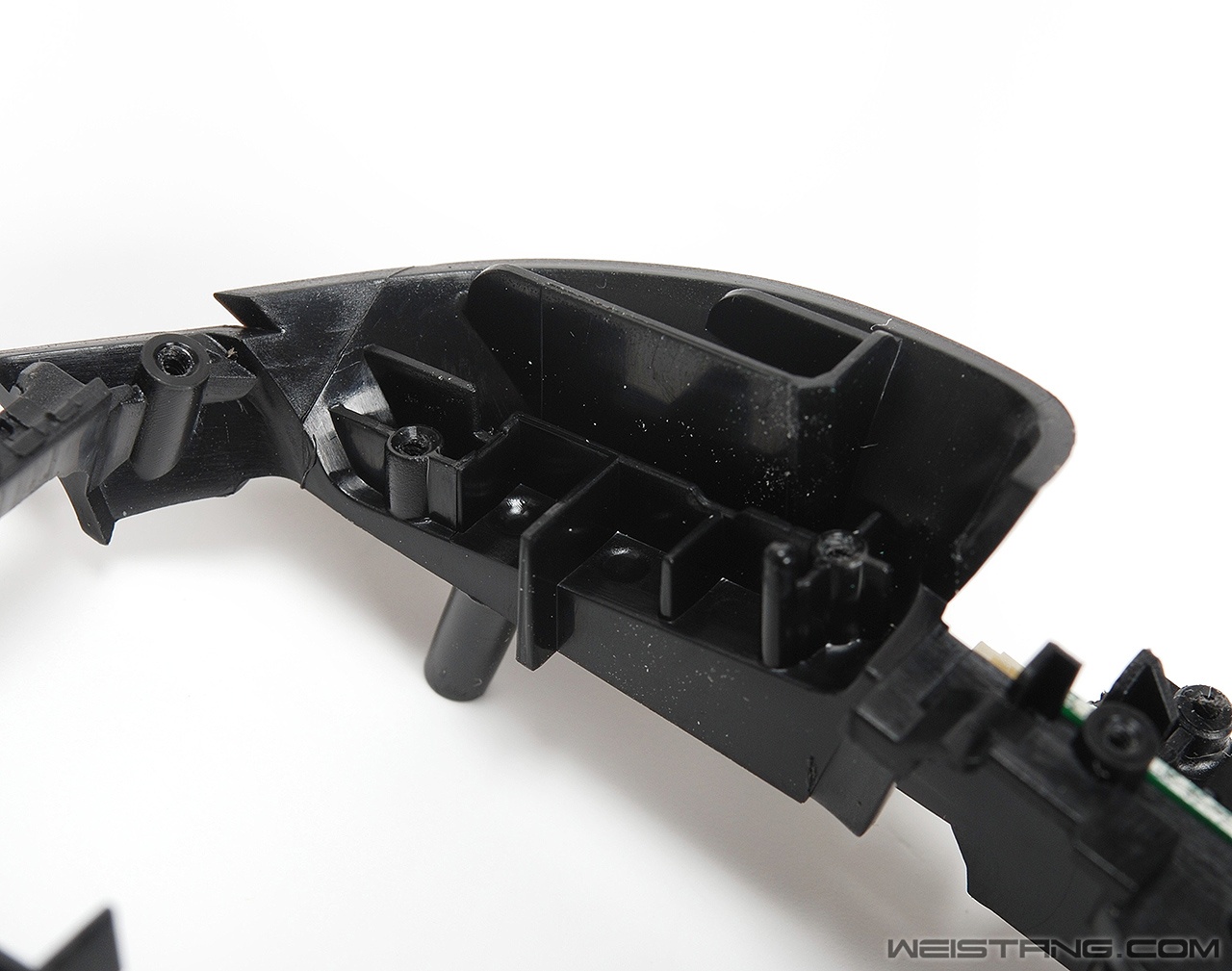

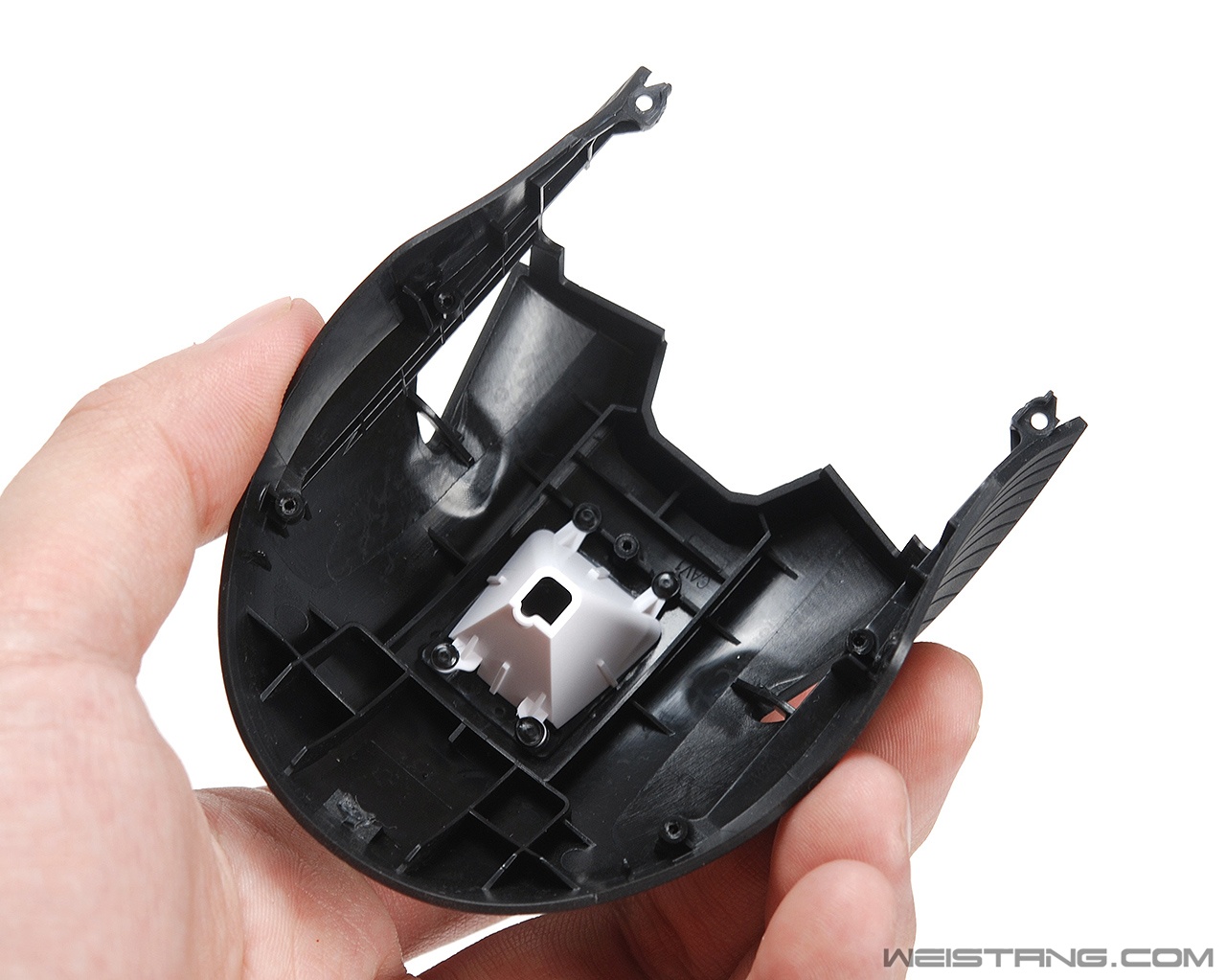

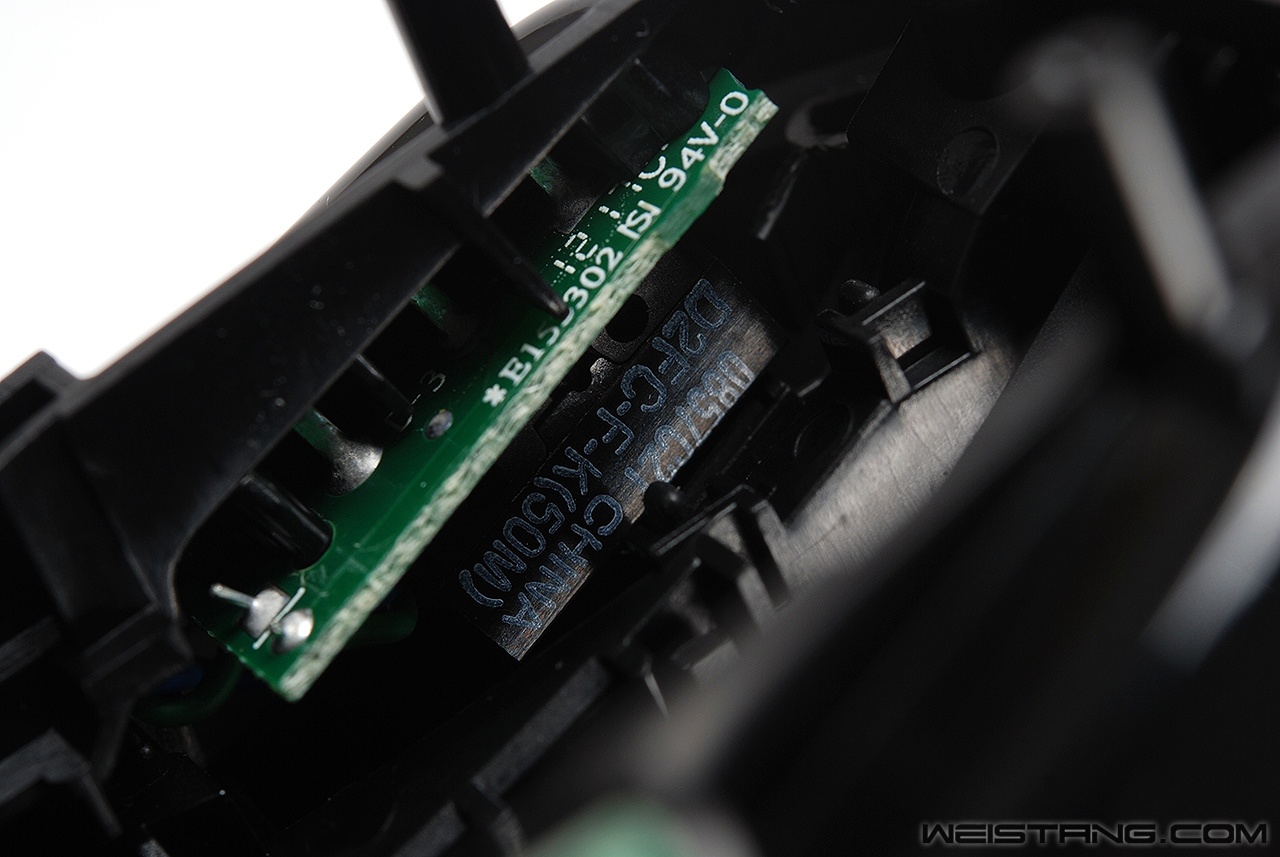

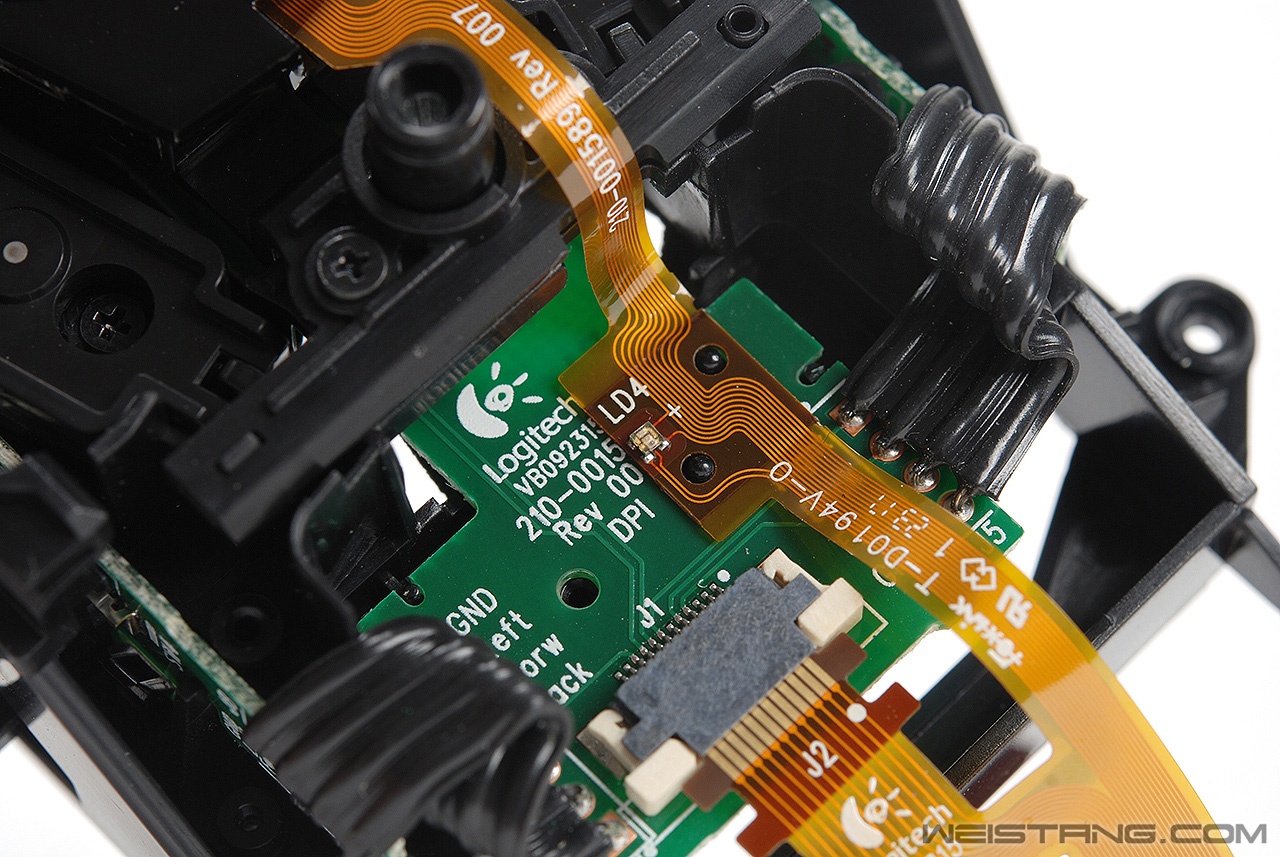

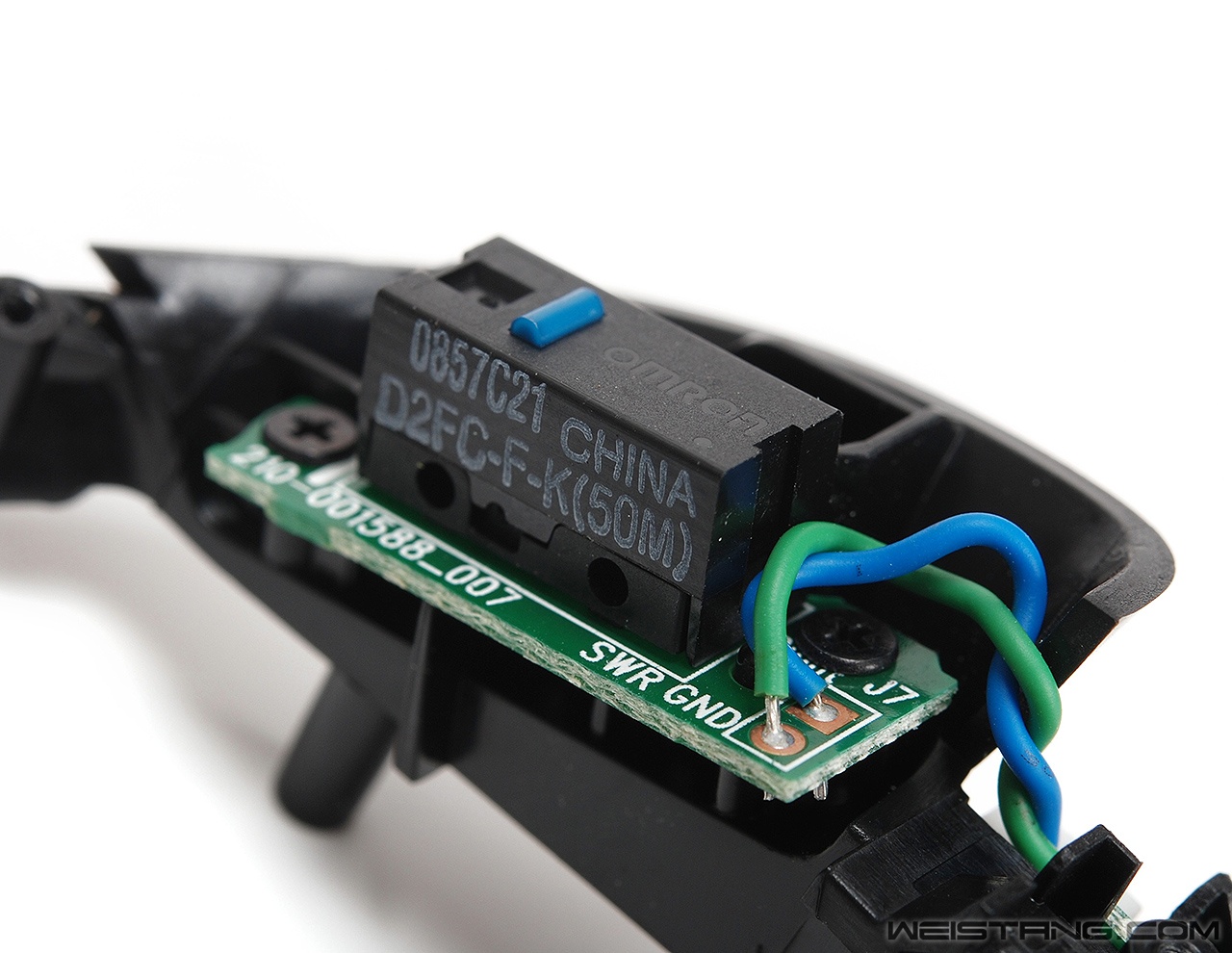

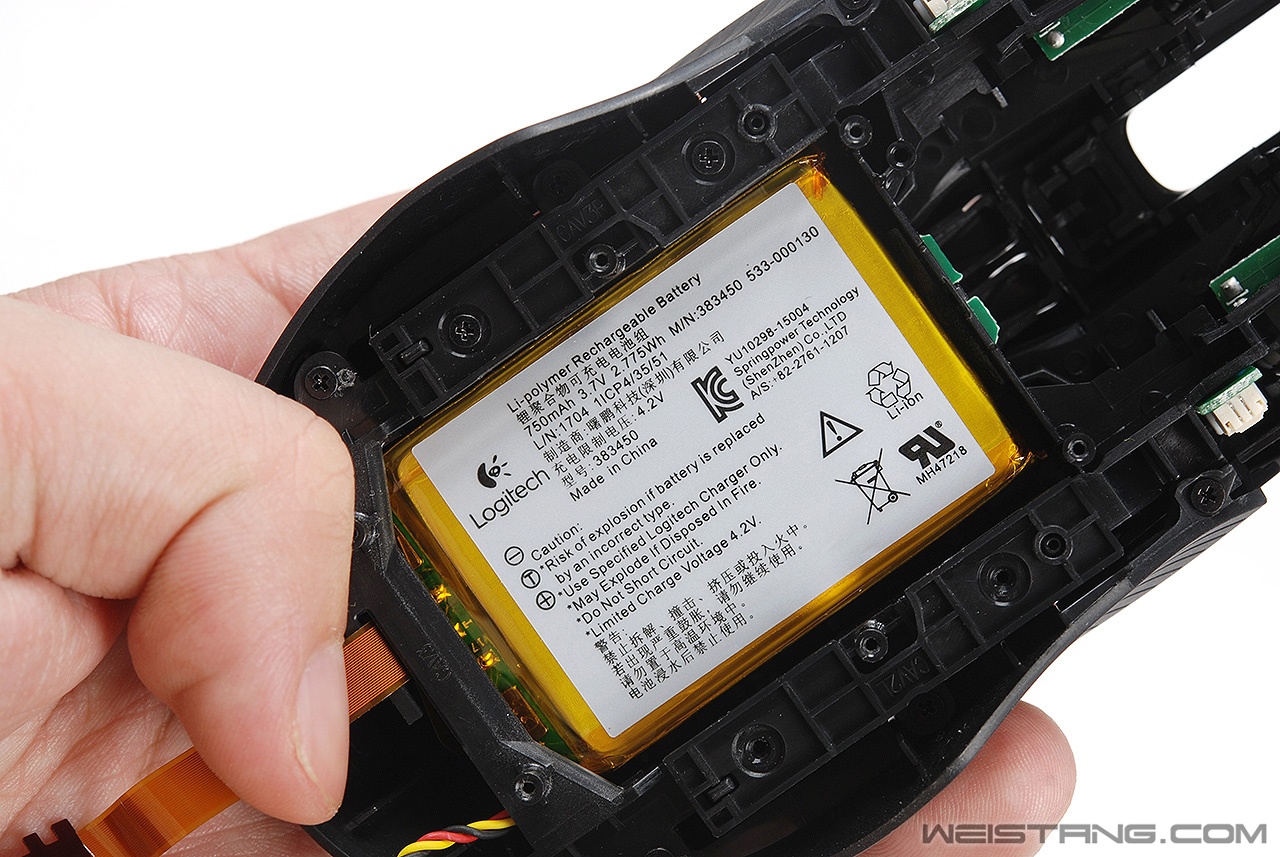

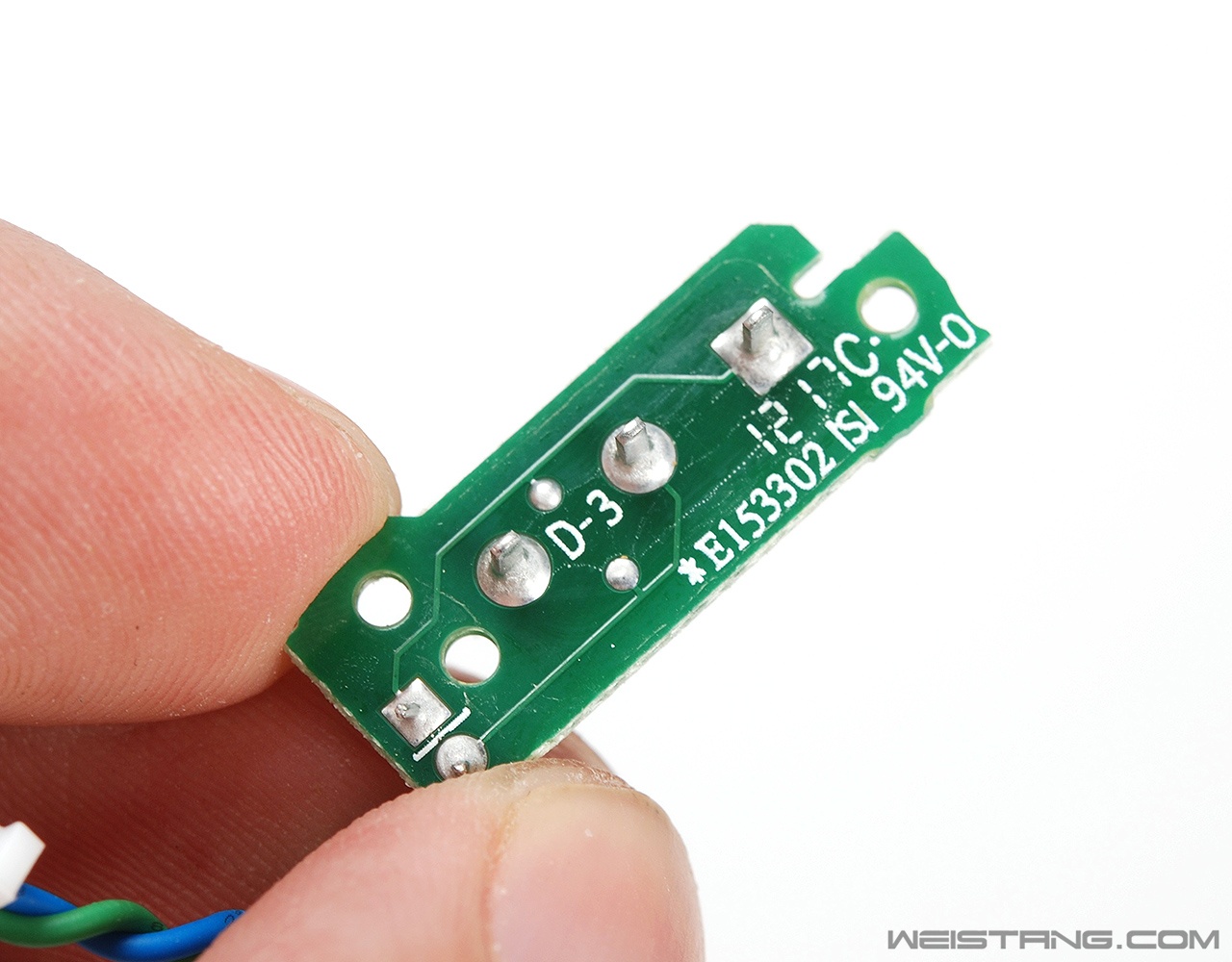

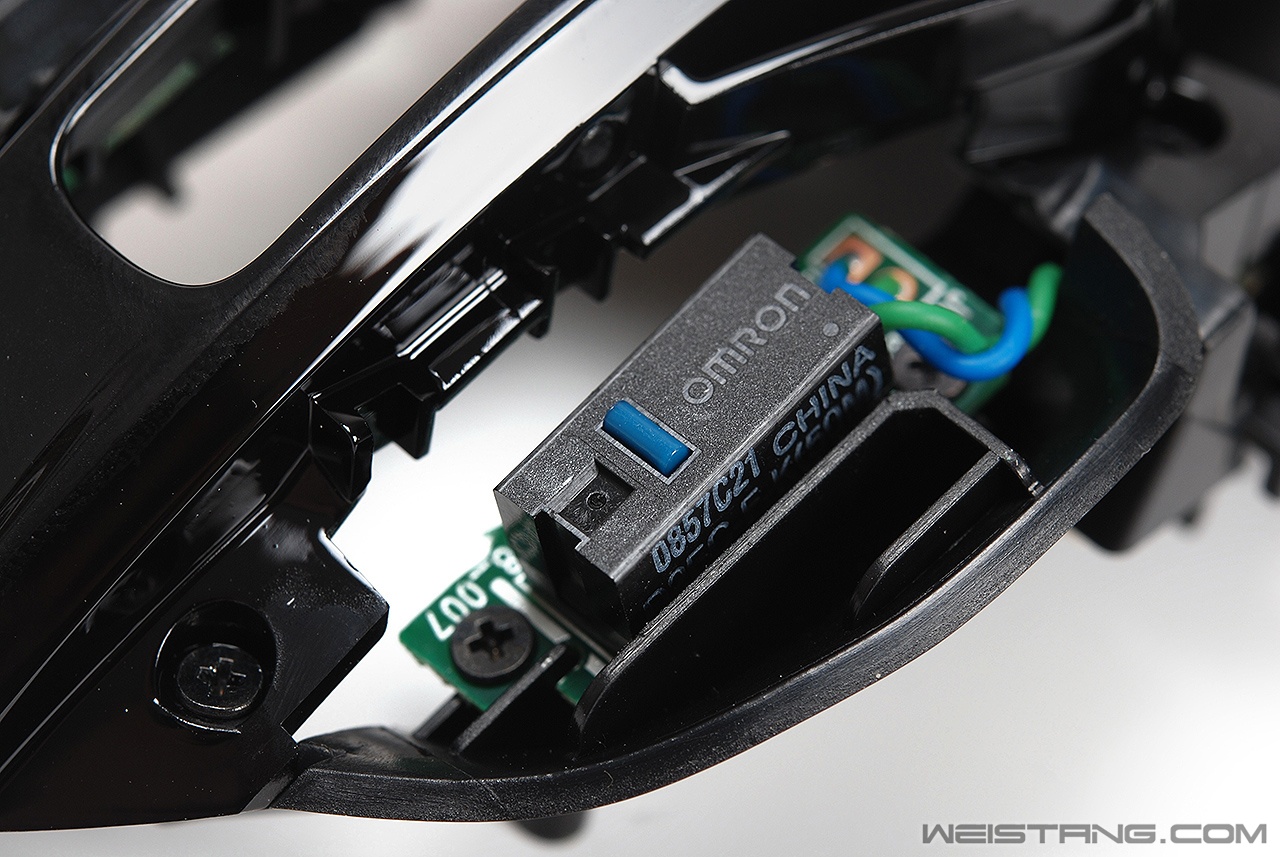

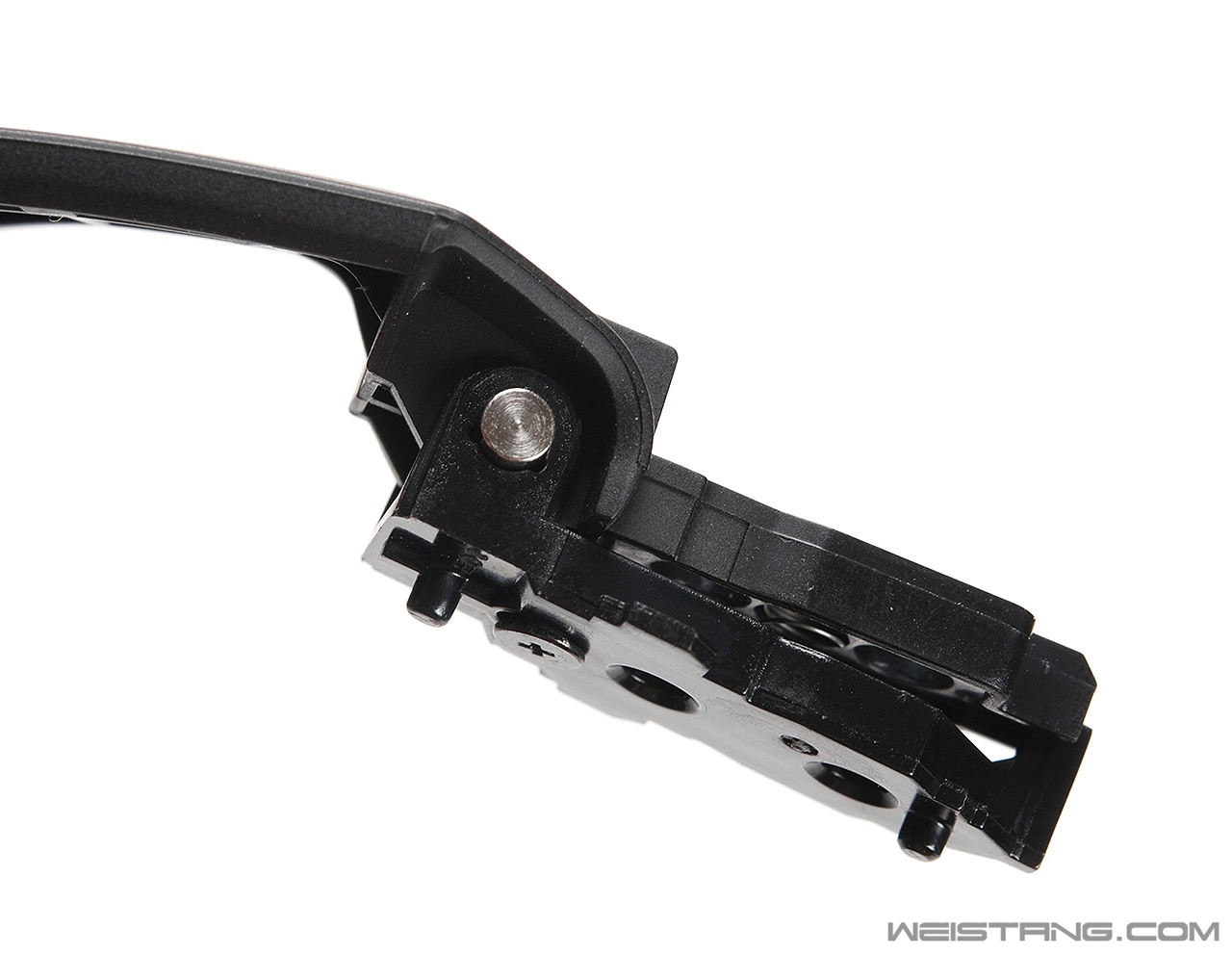

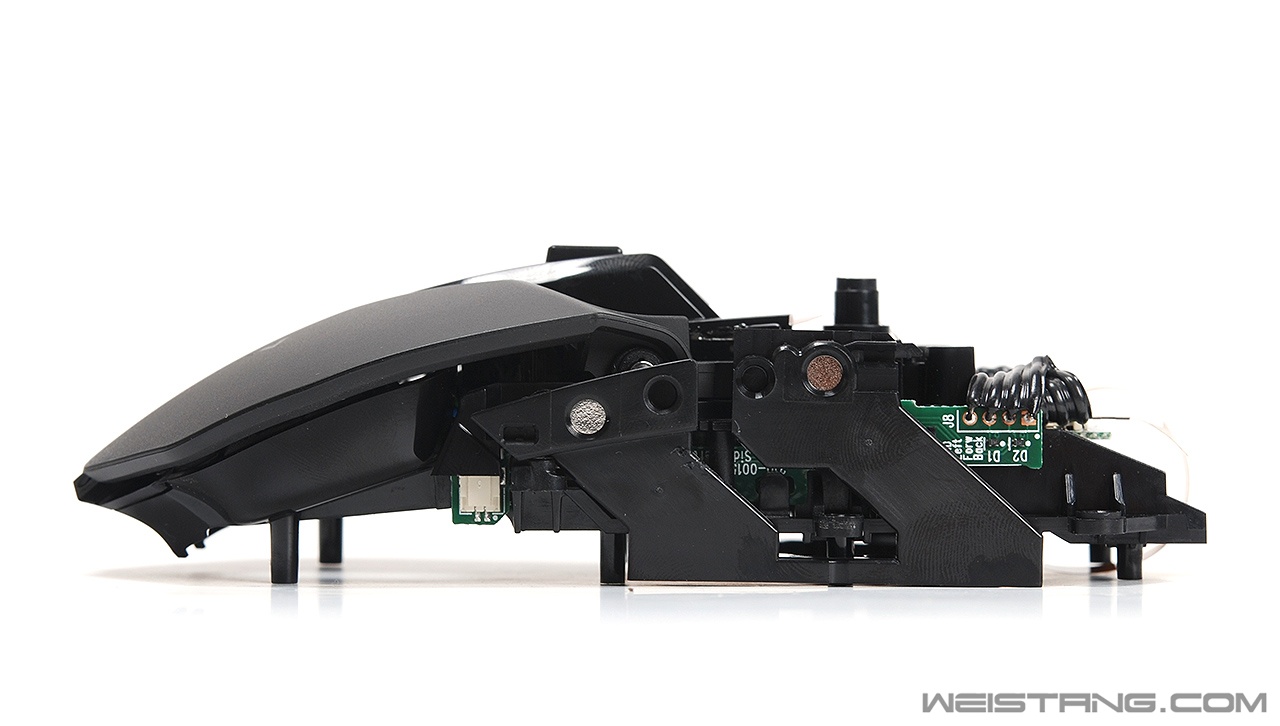

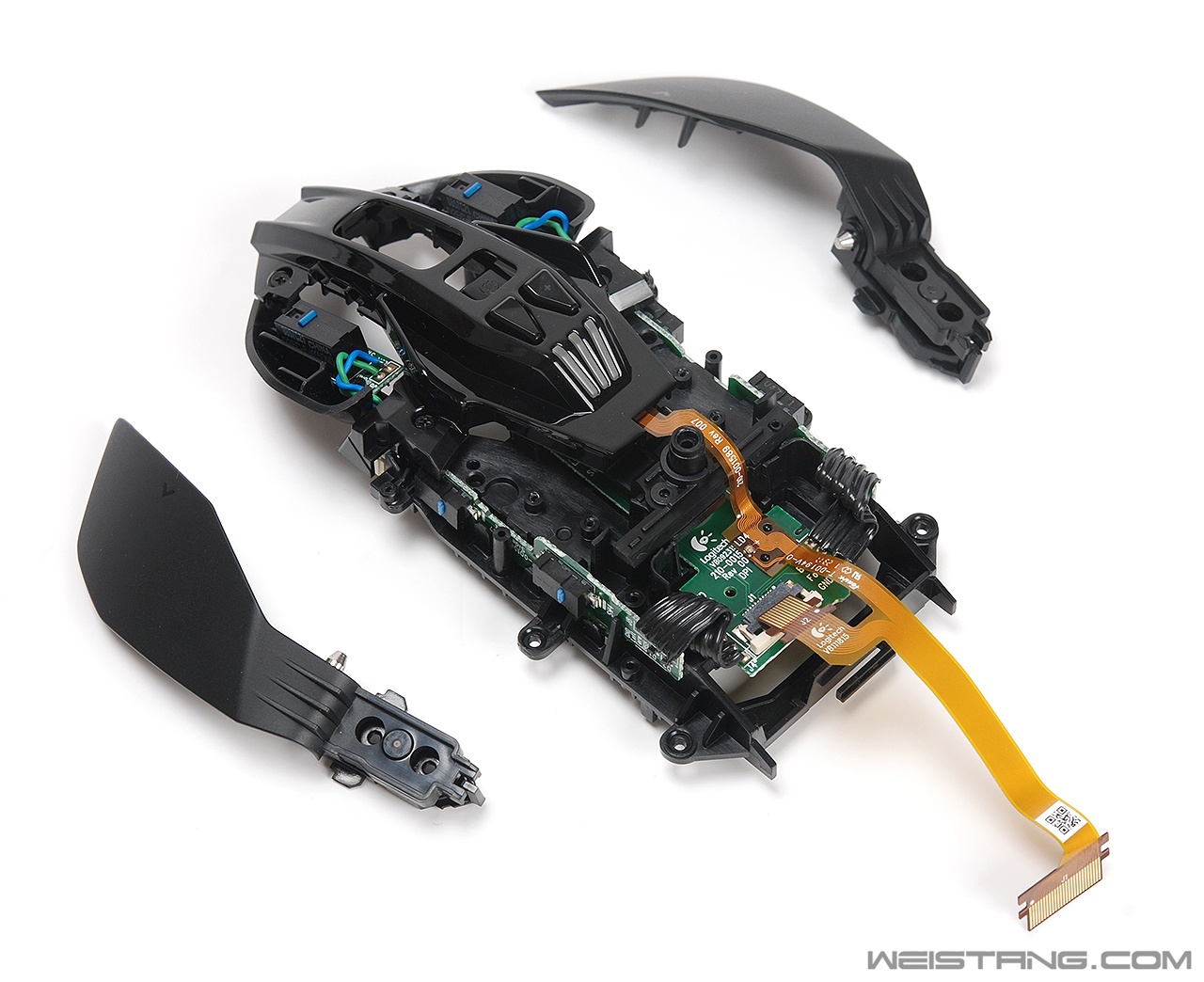

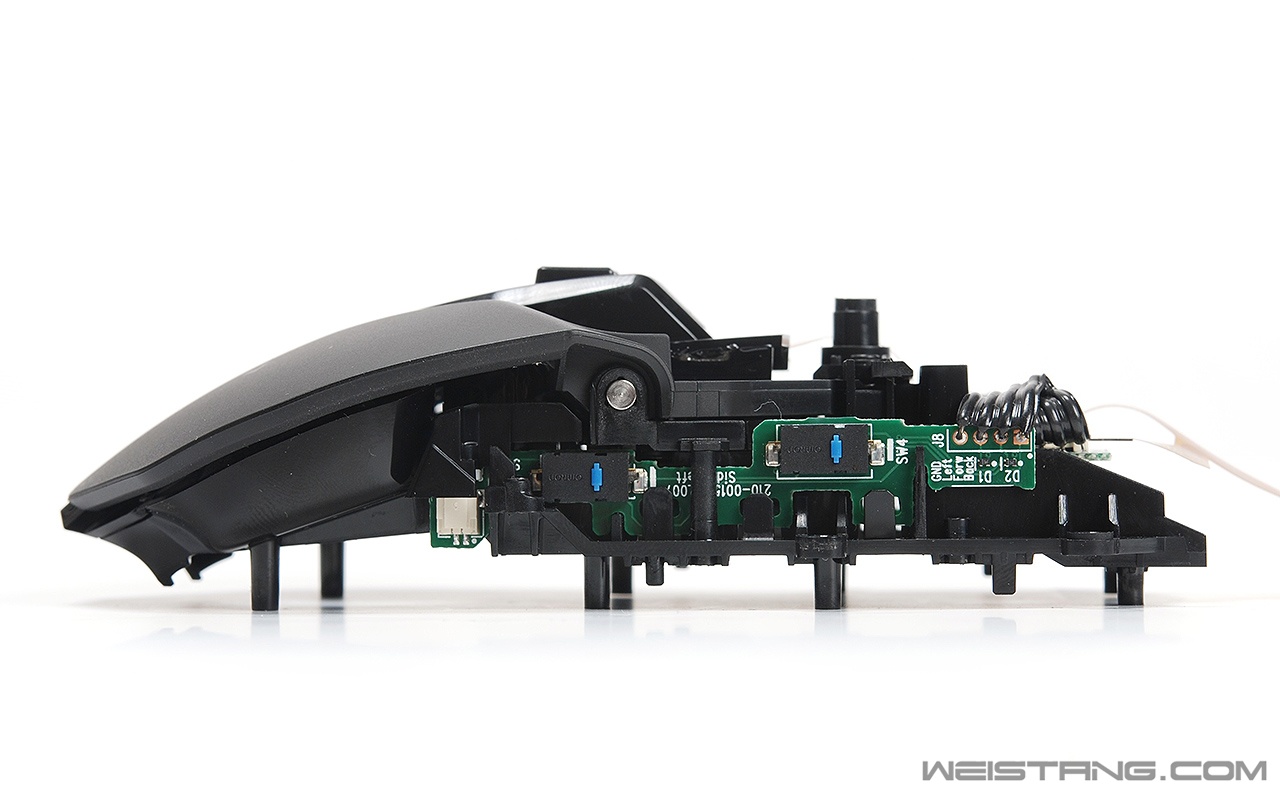

G903和G900的上壳分离和拆解方式完全一样,底部一共有7颗螺丝,除了最顶部的脚贴内没有螺丝。这里说明一下,拆解我们建议除非必要换微动的时候,否则不建议完全拆下侧键和按键模块,因为塑料材质较软,默认螺丝拧的已经属于偏紧了,拧两次的话恐怕塑料螺丝柱会扛不住,可能会引起模块安装不稳定,另外G900和G903的上壳内部模块的制造精度也并非非常好,安装的时候存在一定公差,所以尽量保持原装,当然如果你有耐心来调整也是可以的,如果仅仅是拆掉上壳更换电池的话是没有这些问题的,拆电池的时候加热一定要小心控制温度,温度高了会使周围特别是侧键安装传动模块变形。 上壳包括了差不多30多颗螺丝,具体多少我没数,底壳部分包括了差不多19颗螺丝,总共差不多50多颗螺丝!单纯取下微动部分的PCB子板就要拧下接近30颗螺丝。 上壳总成特写(配件上壳总成是不包括电池的) 依然是我们熟悉的那颗750mah聚合物锂电池 用户可以更换原装1100mah电池(接口直接兼容) 能看到G903的微动已经更换成了D2FC-F-K(50M)蓝点微动 手感方面感觉键程稍稍短了一点点 不过确认感依然非常清晰 上壳后部内部特写 取下上壳后部能看到RGB尾灯的PCB子板和固定按键总成的四颗螺丝(每个按键2颗螺丝固定) 包含侧键模块安装以及传动机构的侧面(回装的时候记得先拧左右这两个机构的螺丝后再装后壳) 排插以及RGB尾灯所在的子PCB 取下左右侧键传动模块 取下左右侧键传动模块后侧面特写 取下左右机械枢轴设计的按键后 左右按键微动换成了欧姆龙50M蓝点 按键内部特写 尾部有张力弹簧 按键柱的超硬贴片特写 为什么按键会晃动 就是这个金属枢轴结合的不牢固 导致按键两部分横向有空程 枢轴结构的按键尾部的张力弹簧 之前我们说过这个弹簧位置是有说法的 罗技在设计上很严谨 可惜生产上公差太大 左:G900按键内部 右:G903按键内部 按键柱的超硬贴片有区别外其余设计没有区别 取下按键后 取下滚轮部分的保护壳 为了保证微动所在的PCB安装精度罗技在这个部分对这个PCB支撑做了好多结构 水平和纵向的都有 取下微动子PCB后的部分 能看到好几个起到固定作用的强化设计 微动所在的子PCB内部 这个换微动还是相当开心愉快的 |
