拆解(底壳)

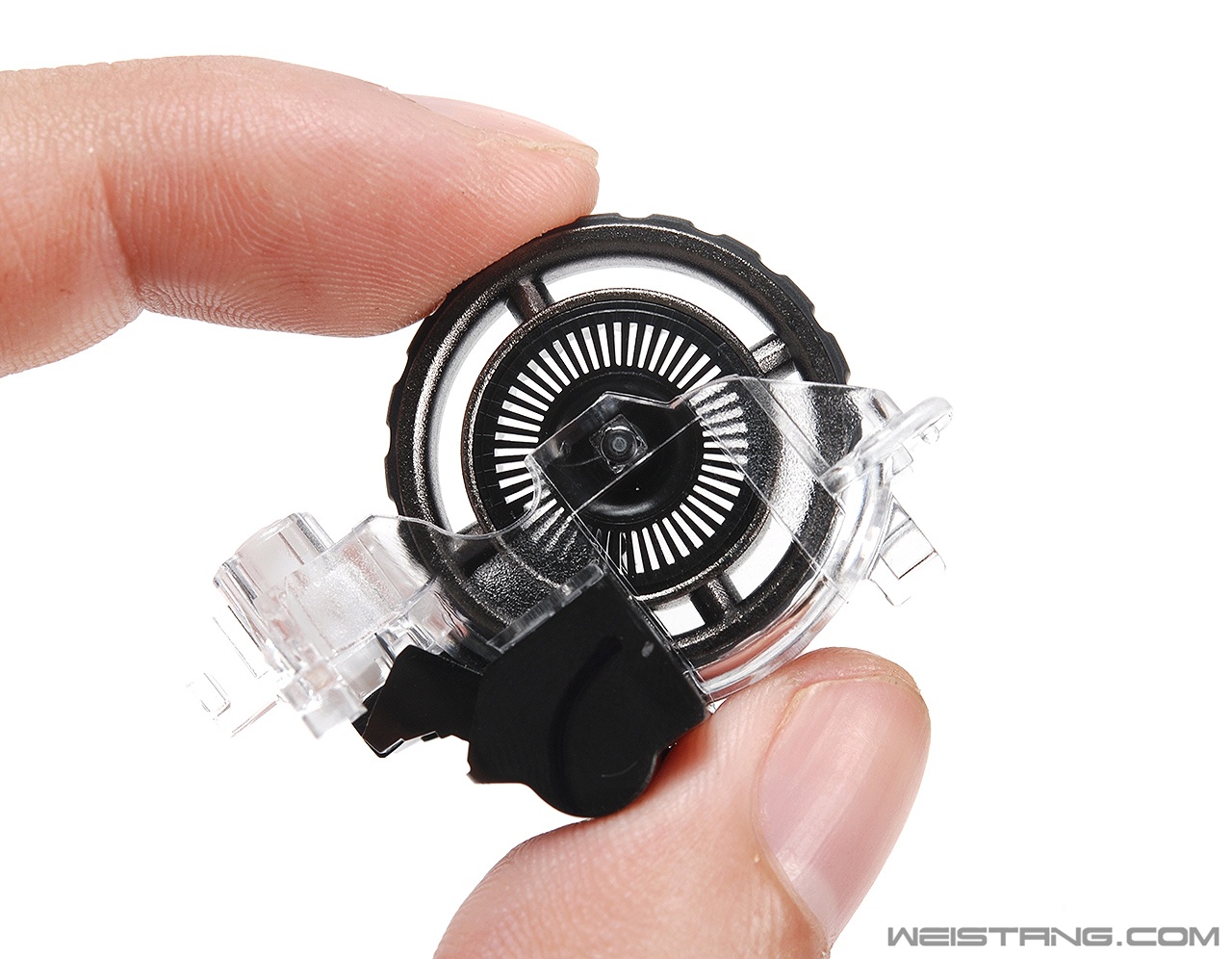

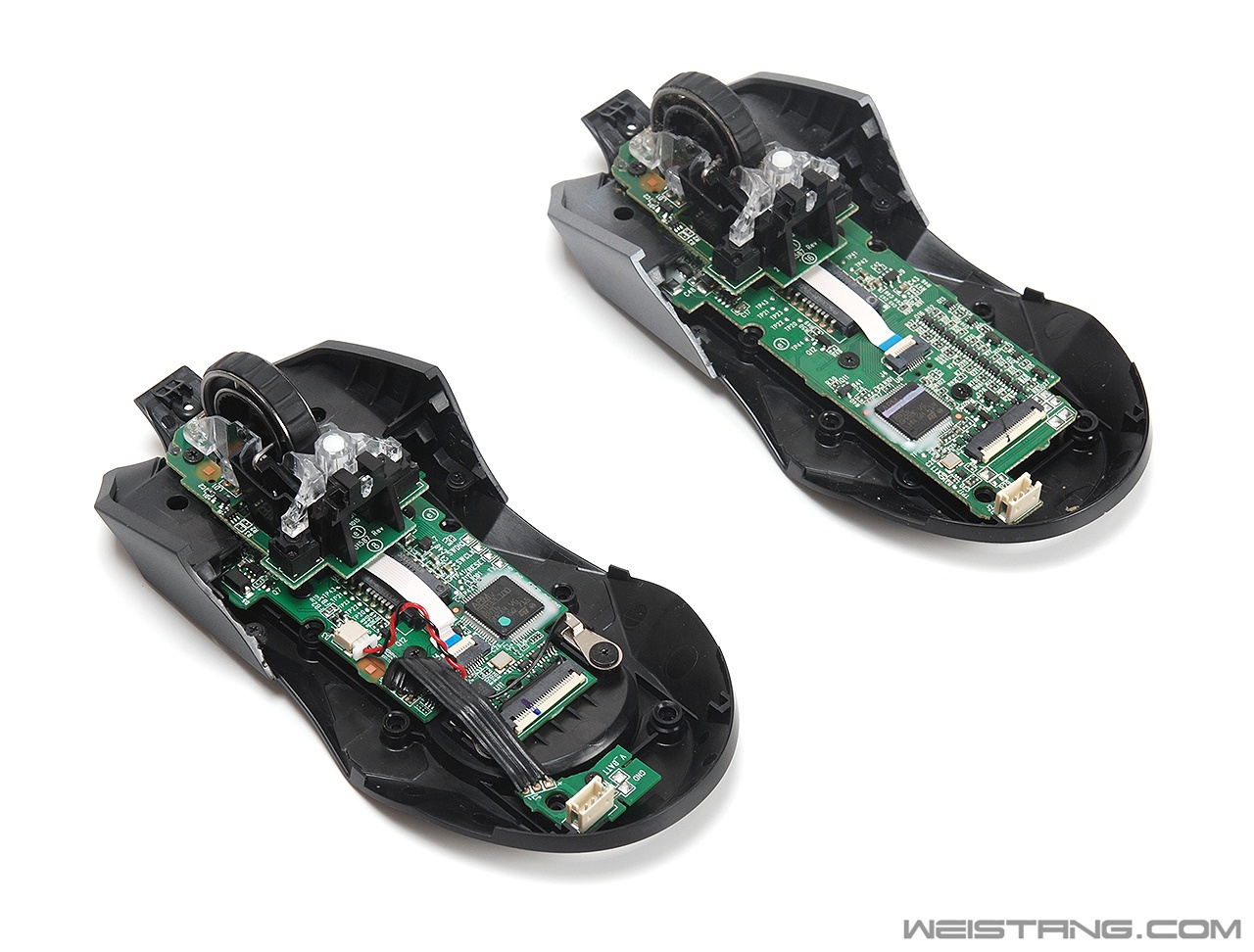

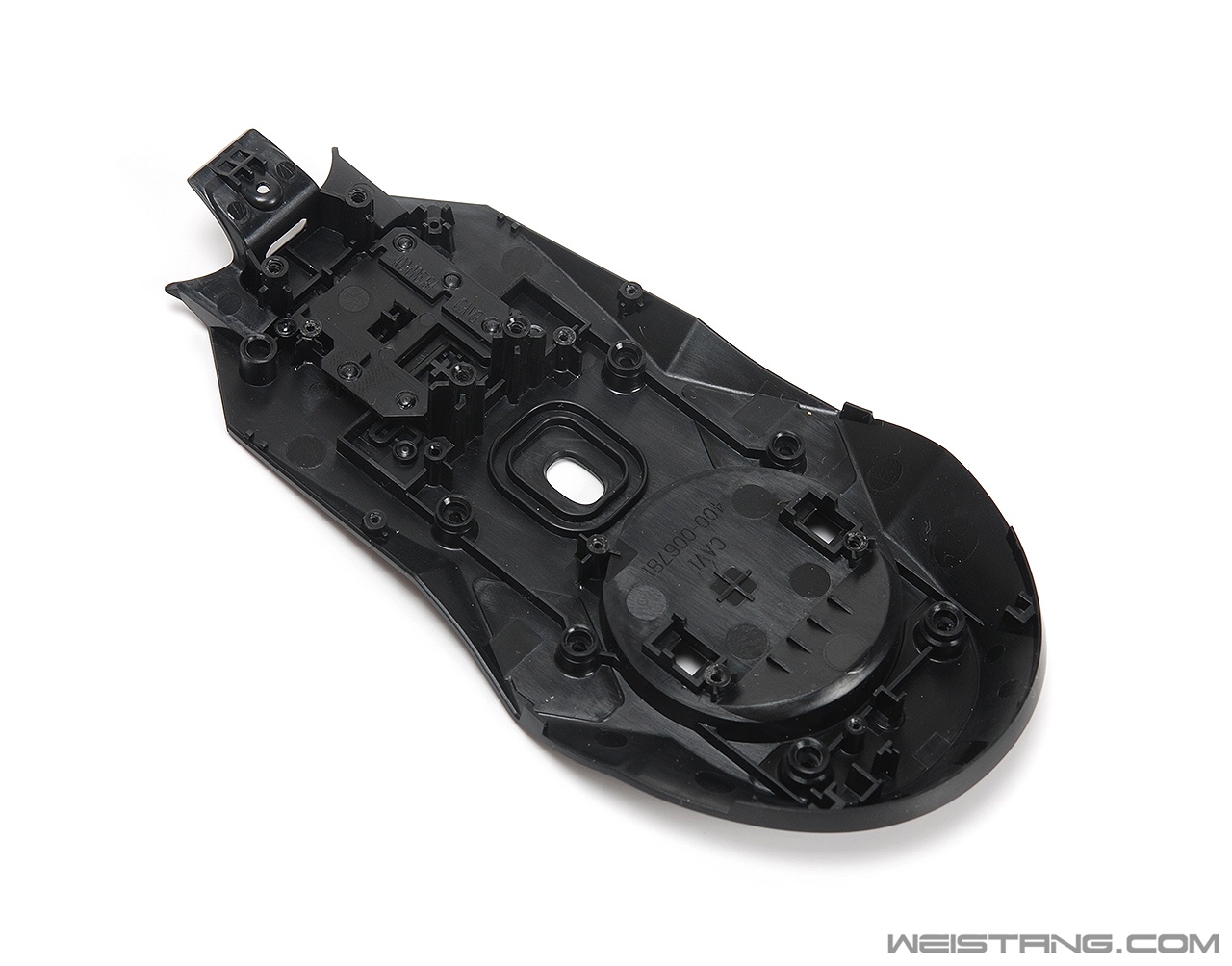

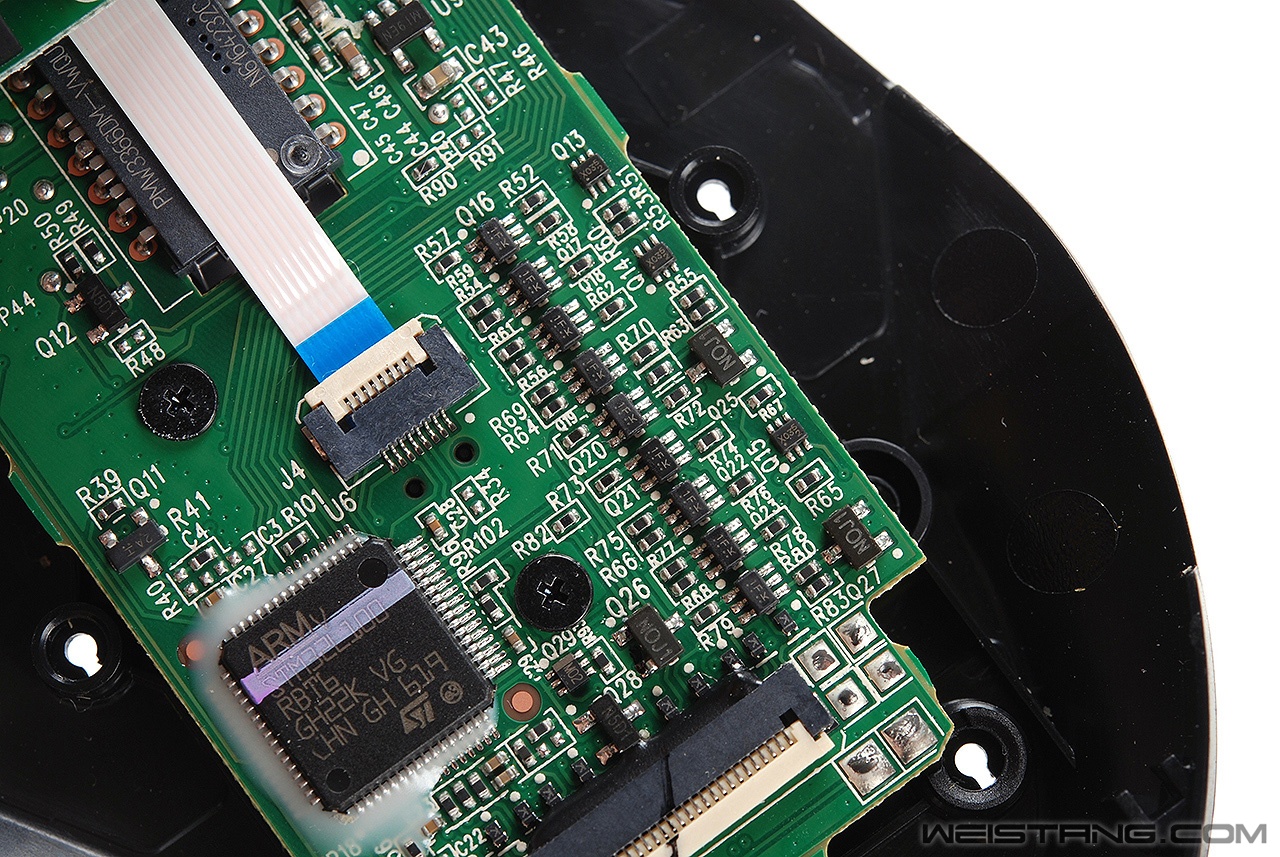

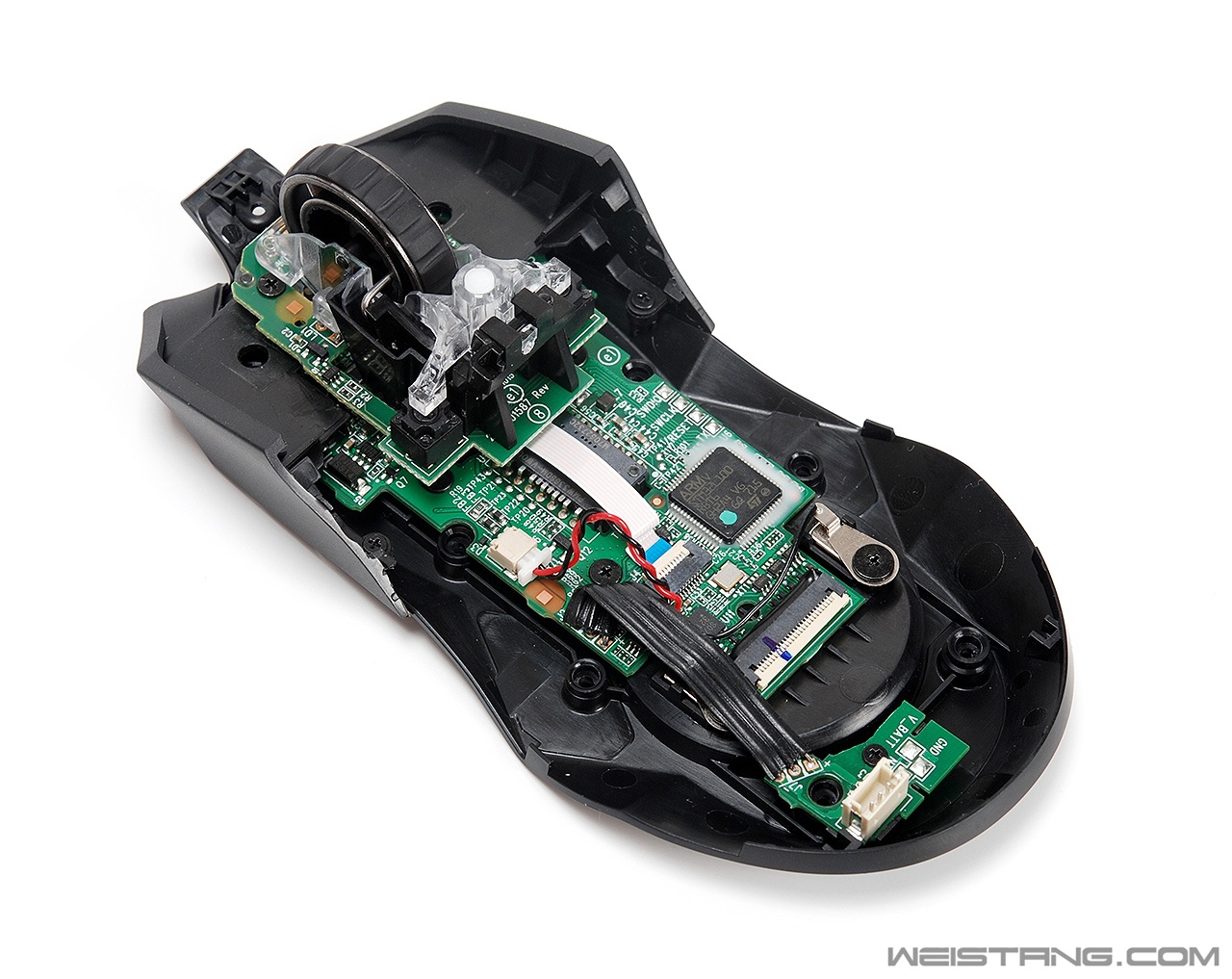

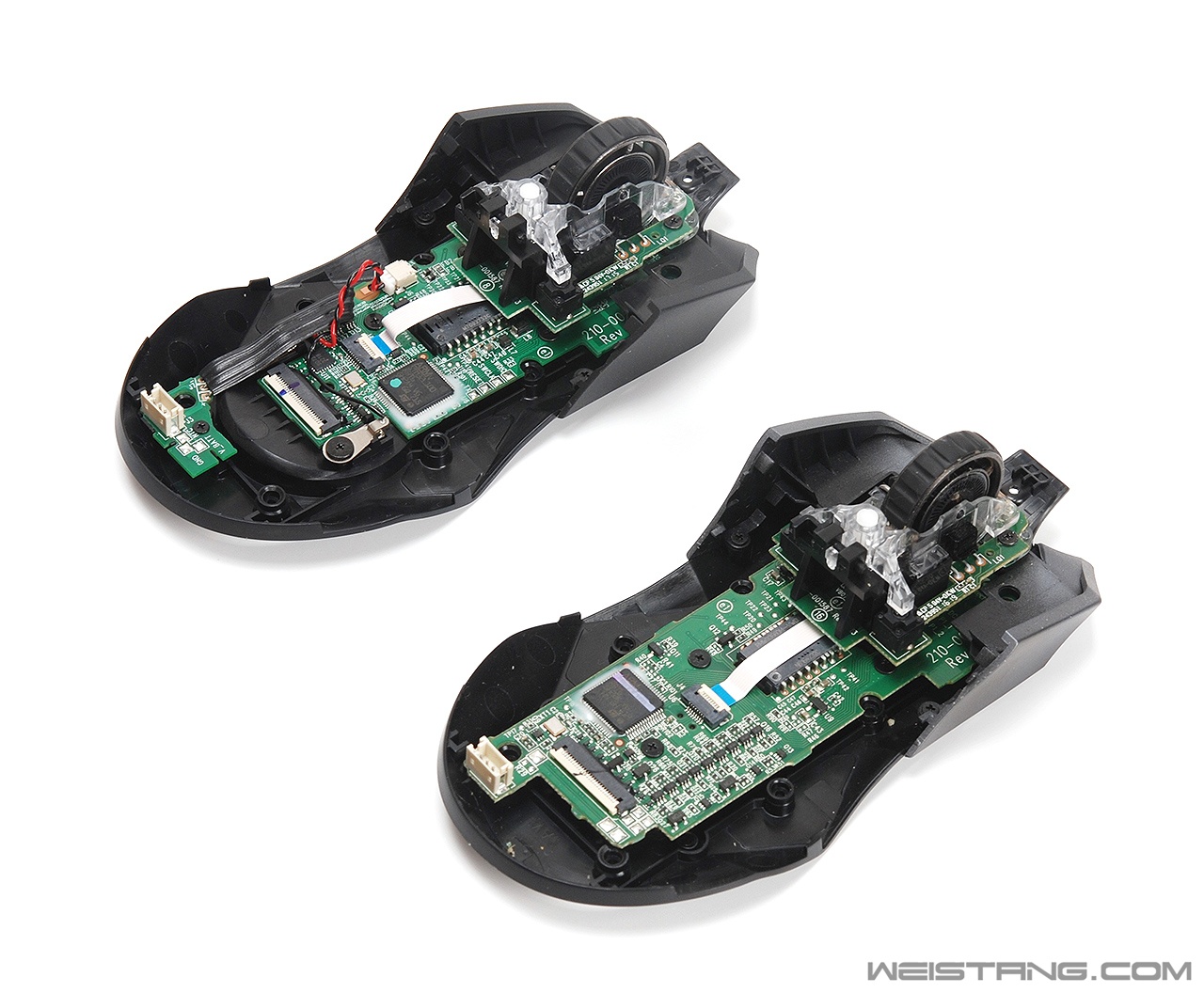

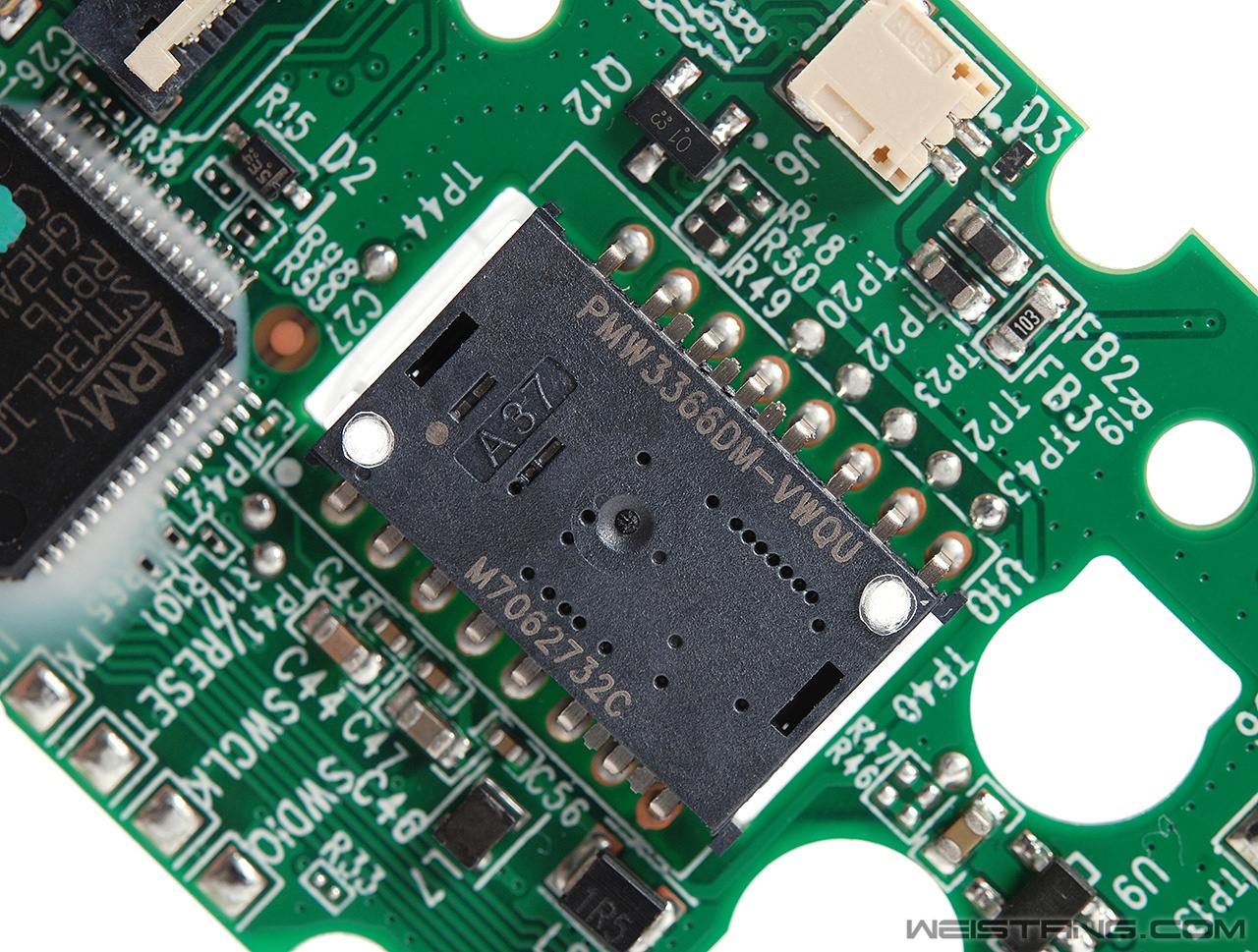

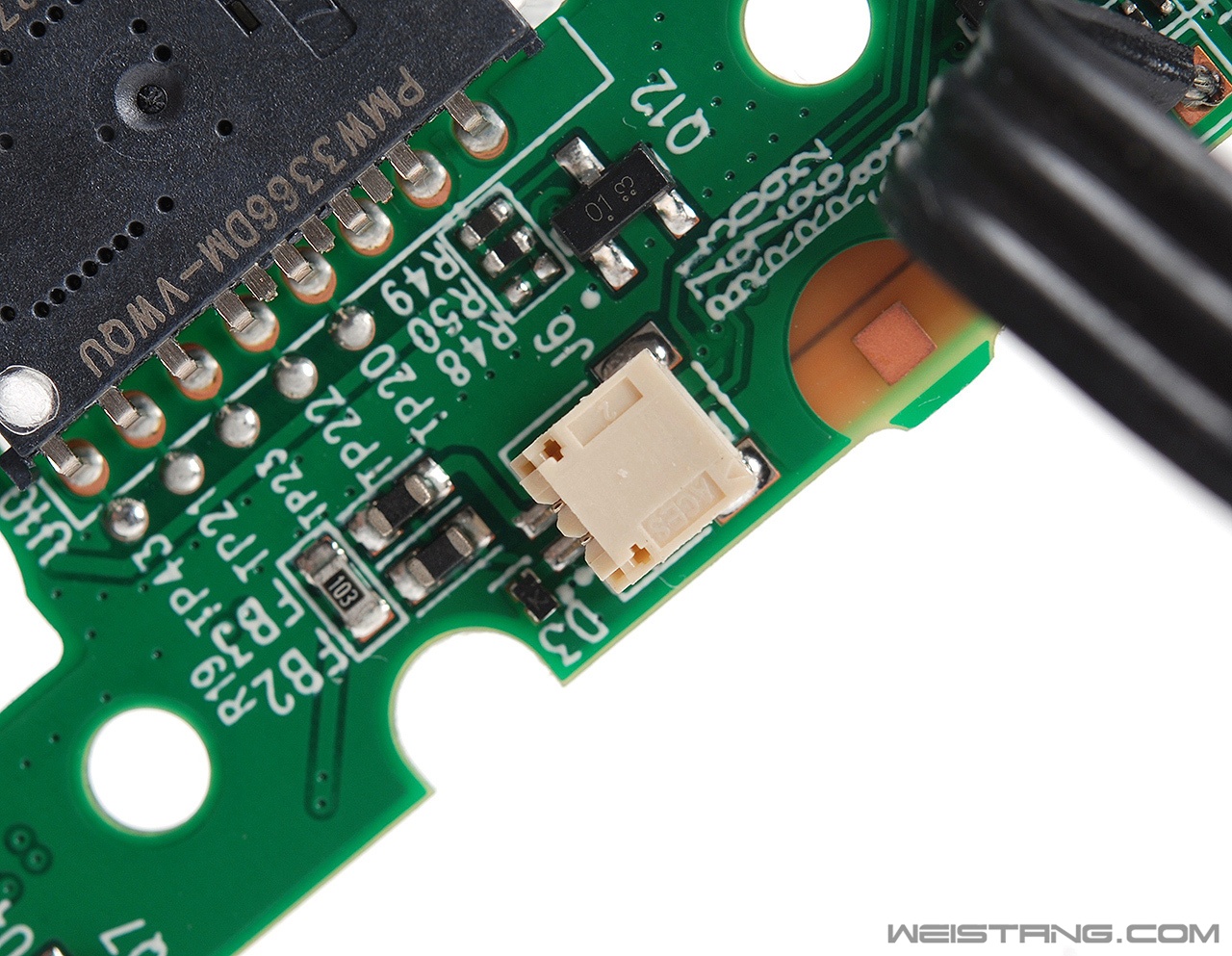

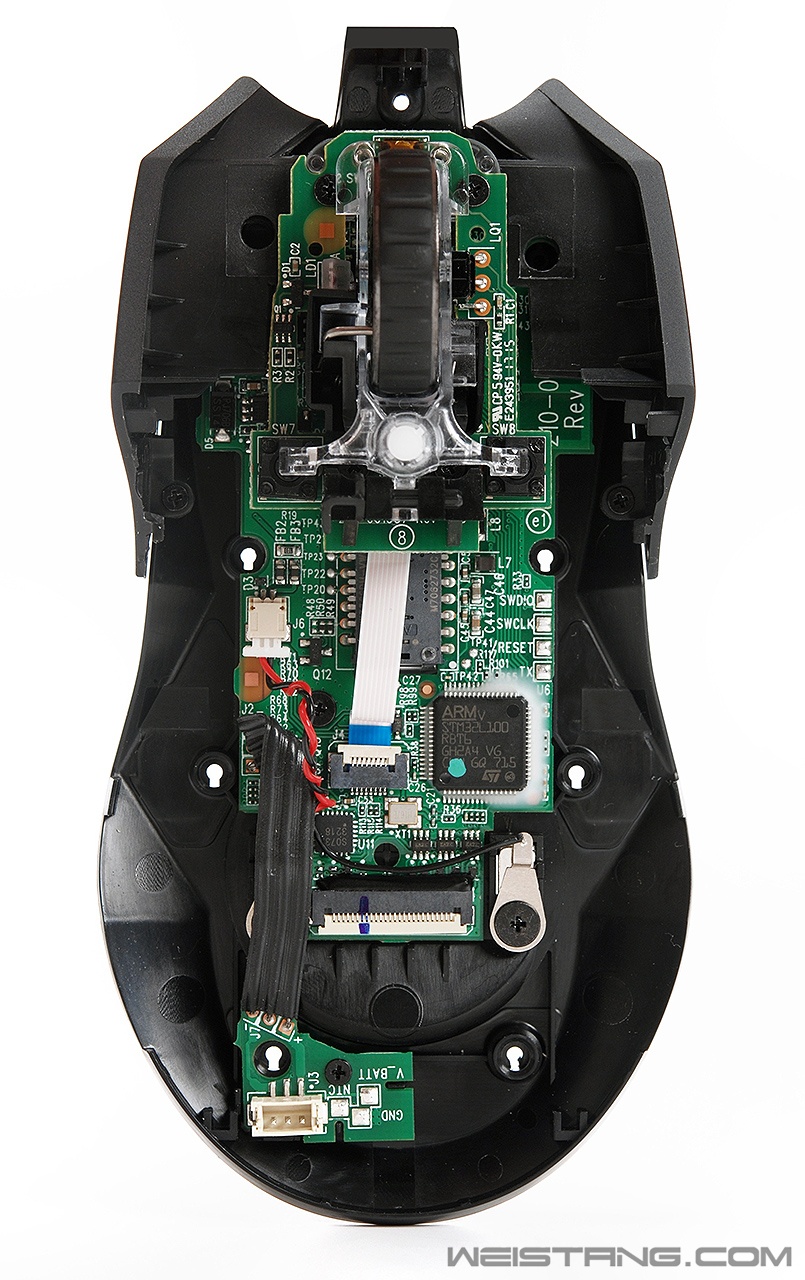

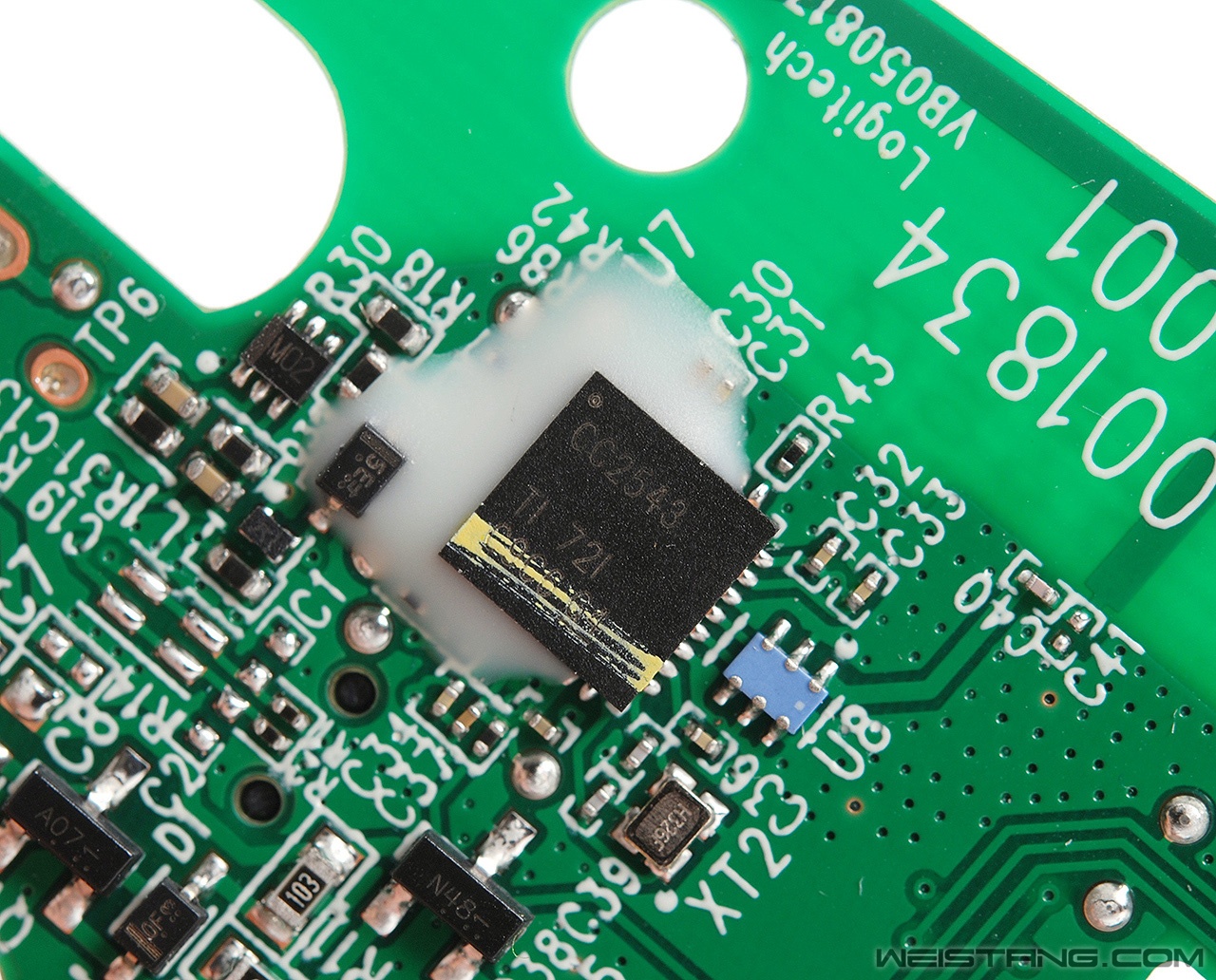

底壳部分主要是滚轮和主PCB,无线射频电路,有线充电电路和主控以及光学引擎等都在主PCB上,这次G903最大变化是主PCB尺寸变小了,不过元件是一点也没少,要说变化的是上壳RGB Led的控制电路做了改进,从之前的组合开关电路换成了独立灯控和驱动开关电路,这样做应该是考虑开灯的时候对供电需求会降低一些,本来PowerPlay充电效率就会比直接接线差那么一点。 左:G900 右:G903 左:G903 右:G900 左:G903 右:G900 原来G900上的灯控电路是组合式 用STM32L100主控来控制 取下上壳后 取下滚轮后(滚轮是无螺丝固定 拔出后面的f型连杆后就可以取下滚轮总成 注意前部的两个小弹簧) 底壳特写 滚轮特写 并没有变化 PCB 正面 PCB 背面 PCB 原来的2.4G射频电路芯片被挪到了PCB正面,几乎所有的核心IC都在PCB正面,焊脚密度高的部分也同样打了白色的电子胶用作保护和加固。电池接口是独立的一个小PCB,然后通过黑色焊接排线链接到主PCB上。 依然没变化的STM32L100主控 性能很强大 原相PMW3366光学引擎 2.4G信号发射电路IC主控 RGB LED驱动主控 这颗芯片是比G900多出来的 这个是底部两个磁铁点接入的插口 这也是PowerPlay充电接入的接口 这个接口应该是直接到鼠标micro usb附近的供电转换电路,转换后给电池充电同时供电。 |
