拆解

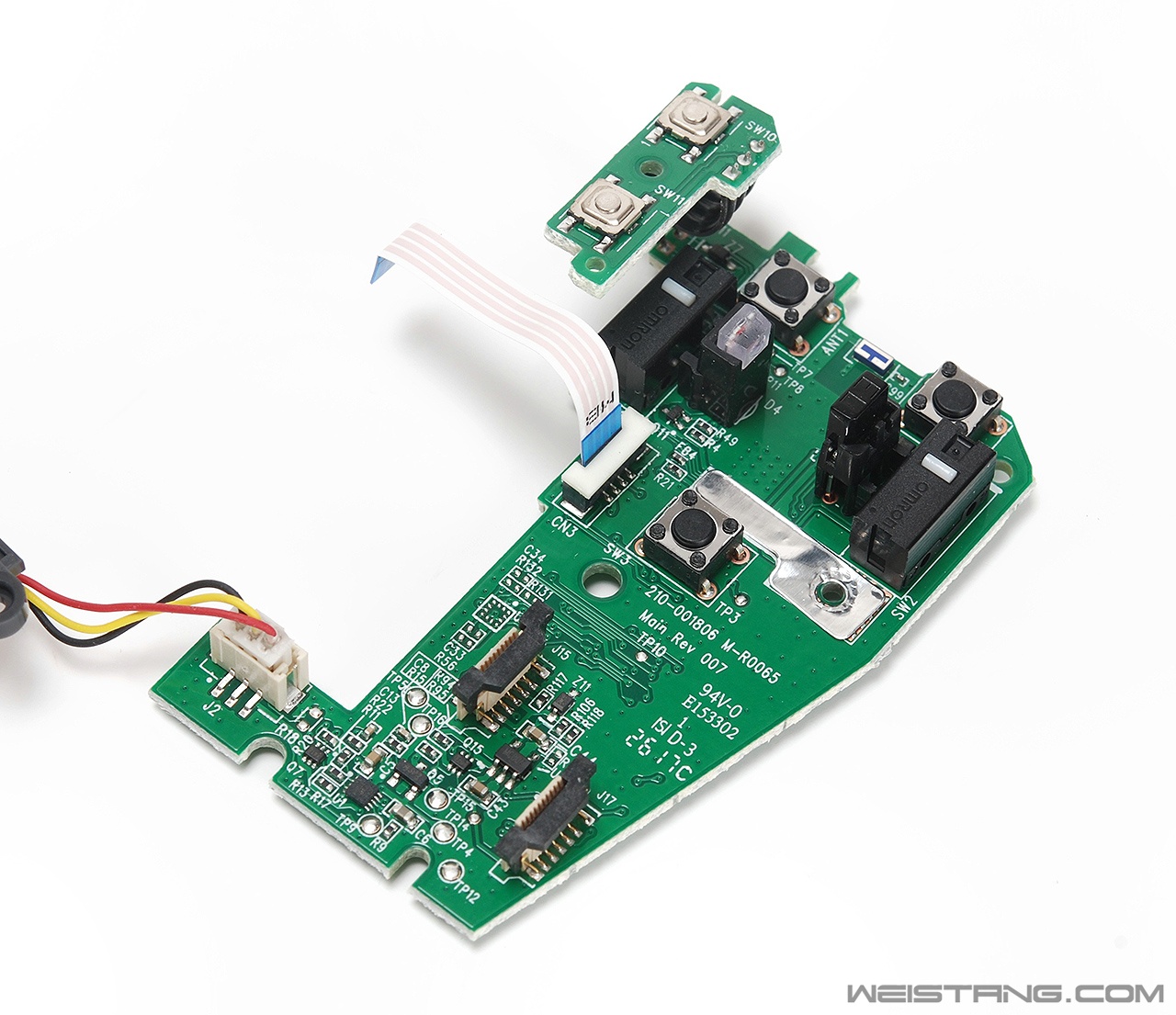

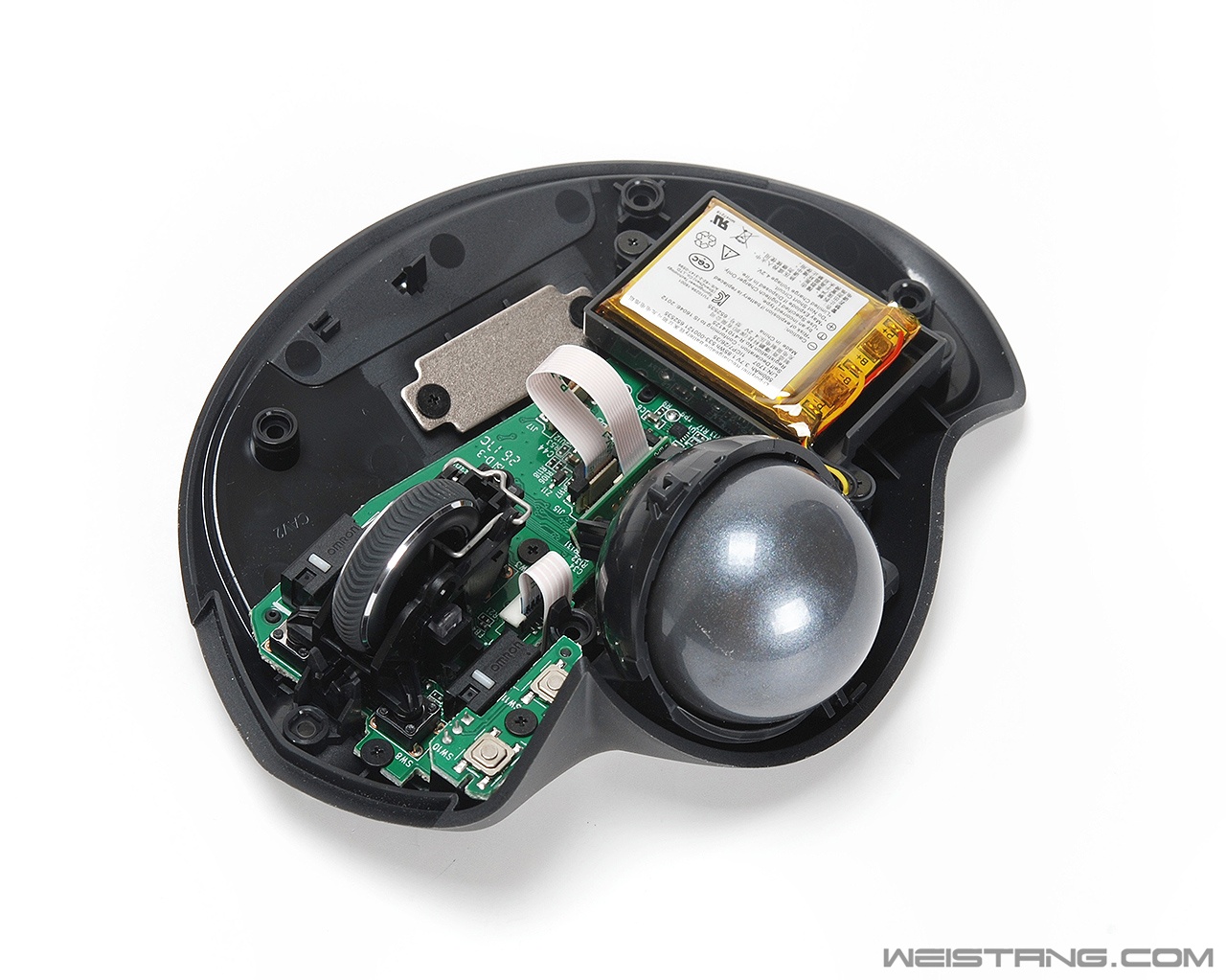

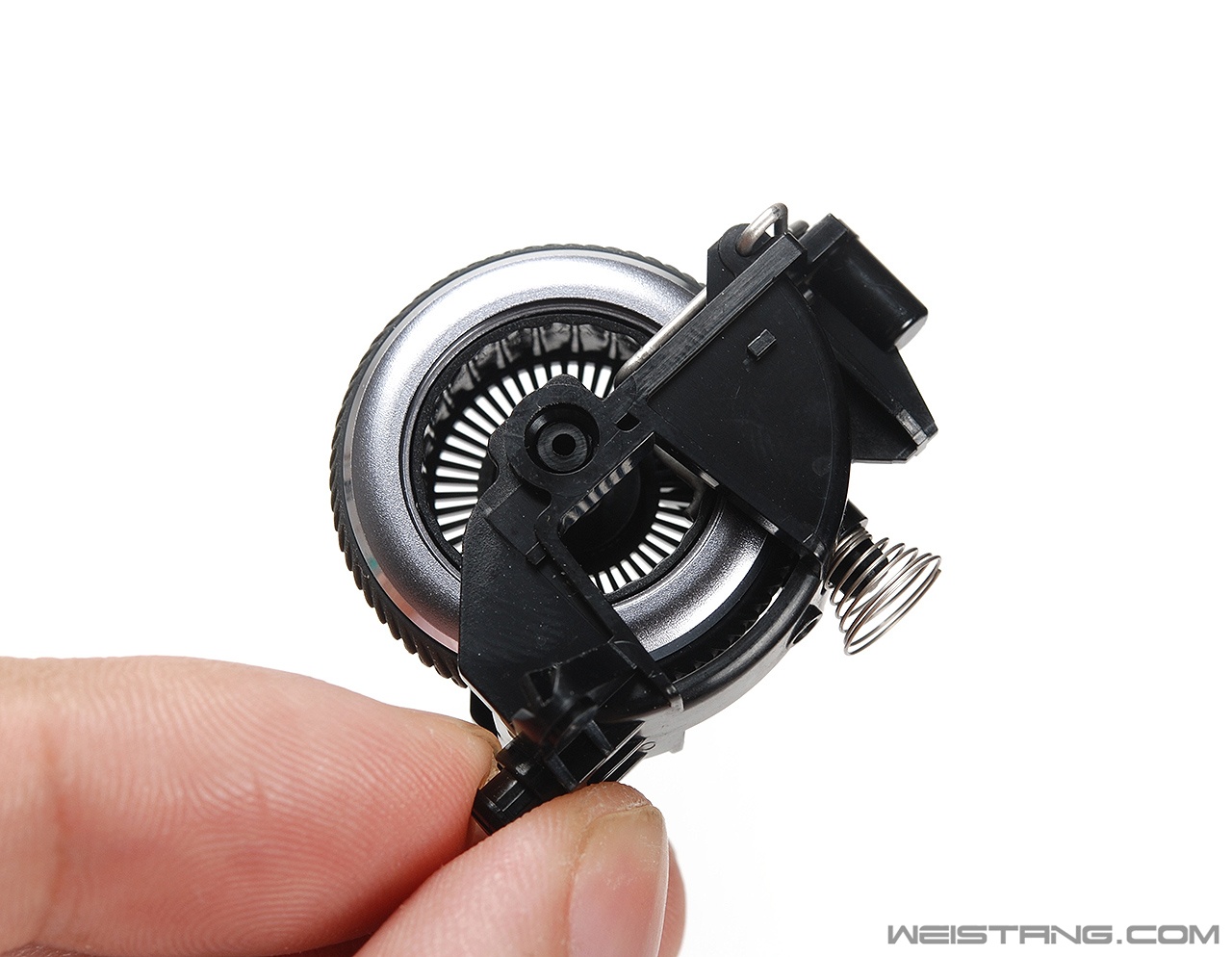

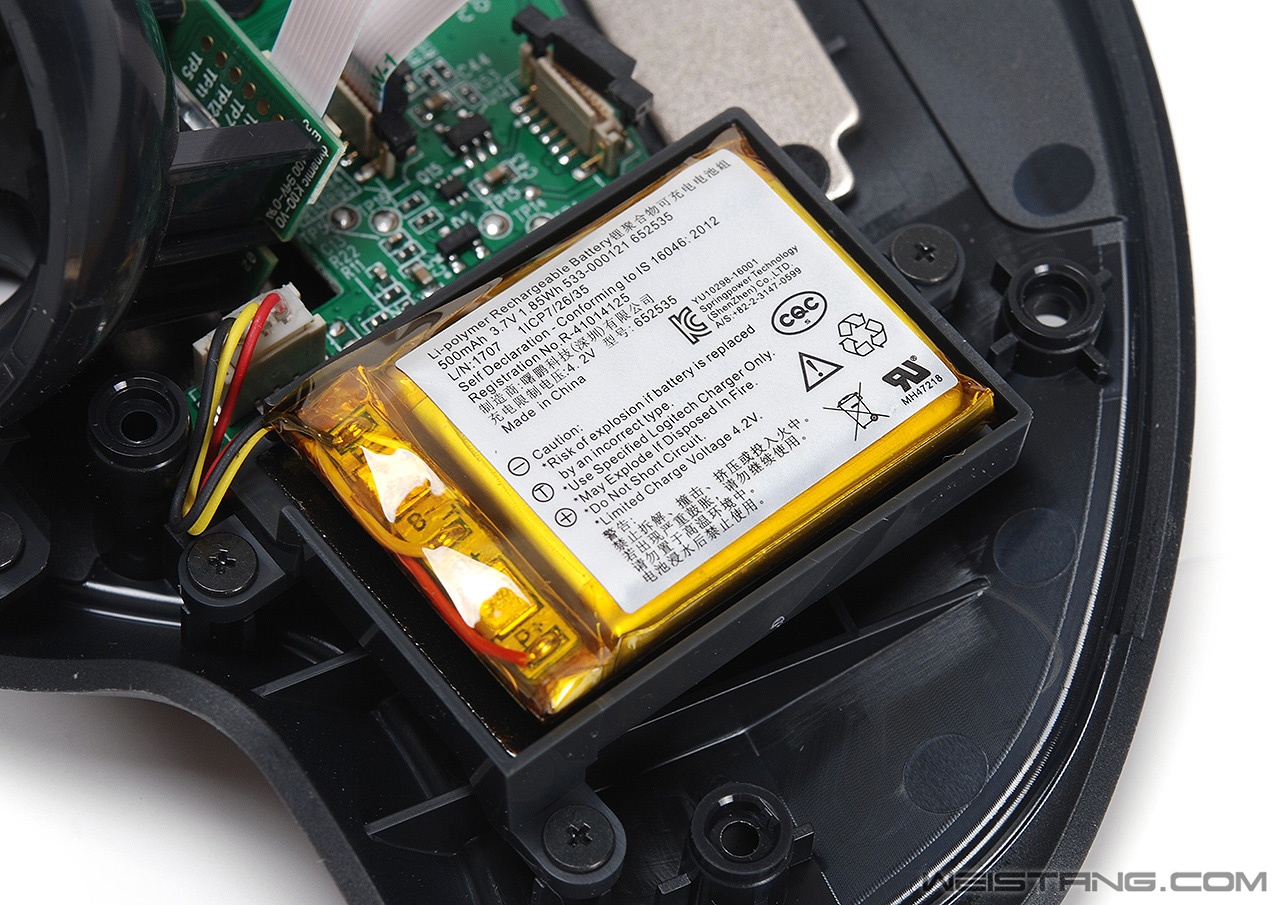

MX ERGO全部是底壳的螺丝固定,但注意上下壳之间有卡扣,拆解时候需要留意。 ![]() 上壳内部结构和模具水平与MX Master不相上下 ![]() 取下上壳后 ![]() 铝合金滚轮特写 ![]() 轨迹球固定槽内的陶瓷滚珠 ![]() 按键柱并没有超硬贴片 但是有张力弹簧 ![]() 电池是500mah的聚合物锂电池 ![]() 主PCB ![]() 底部连接micro usb的子PCB ![]() 底壳能看到固定底部钢板的两块磁铁 还有满满的强化结构 ![]() 主PCB正面 ![]() 主PCB背面 MX ERGO用的2.4G和蓝牙以及主控都是All in one的,与MX Master 2s是相同的方案,兼容性和稳定性相当优秀。需要注意的是在PCB上用的并不是MX Master那种PCB天线,而是独立的贴片IC天线,这样做是因为MX ERGO底部有金属钢板,所以罗技为了无线特别是蓝牙的稳定性而用了成本相对更高的IC天线。 ![]() N51802整合射频IC的主控 ![]() 7N(10M)手感非常好 但质保1年多少这个微动让人担心 当然MX Master 2s也是一样 ![]() 光学轨迹球定位引擎 这个部分 拆解后回装一定要固定牢固 ![]() 光学引擎背面 通过排线与主PCB连接 |
