Orico U3HV-S2 USB 3.0 扩展坞评测

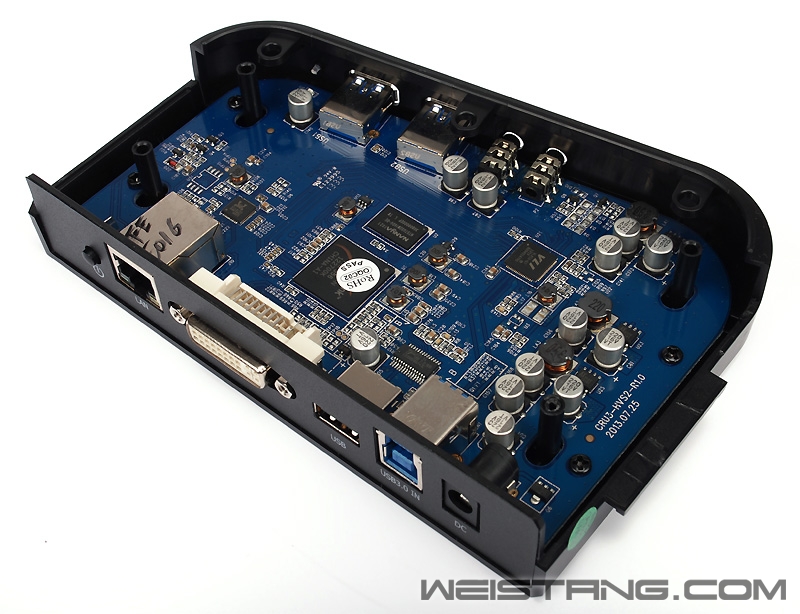

       Orico U3HV-S2拆解比较方便，这里不多介绍了。打开侧边外壳后即可看到一整张蓝色的PCB，所有的元件都在PCB正面，所有元件都是贴片设计，除了各种主控芯片的外围辅助IC在PCB底部是三路独立的PWM供电以实现三路独立的5V输出。

拆解

拆解

      PCB的整体做工还是非常不错的，元件布局也非常清晰，12V-5V DC to DC这部分的供电模块用料也比较饱满，说实话第一次看到这张PCB还真点小出乎意料了一下。

PCB特写

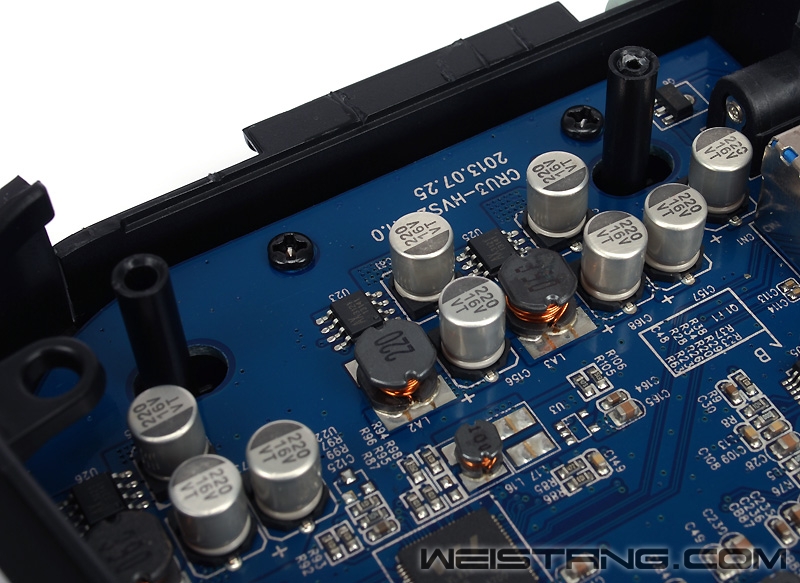

        下图是三路PWM供电模块的特写，其中有一颗AX3121 PWM主控IC在最左下角。

三路供电部分

AX3121 PWM主控IC

        板载了三颗AX3121 PWM主控芯片，内部开关频率为250KHz，支持从0~100%的脉宽调制，具备的保护功能包括短路保护、过温度保护、过电流保护、致能、软开机及输出限流等功能。

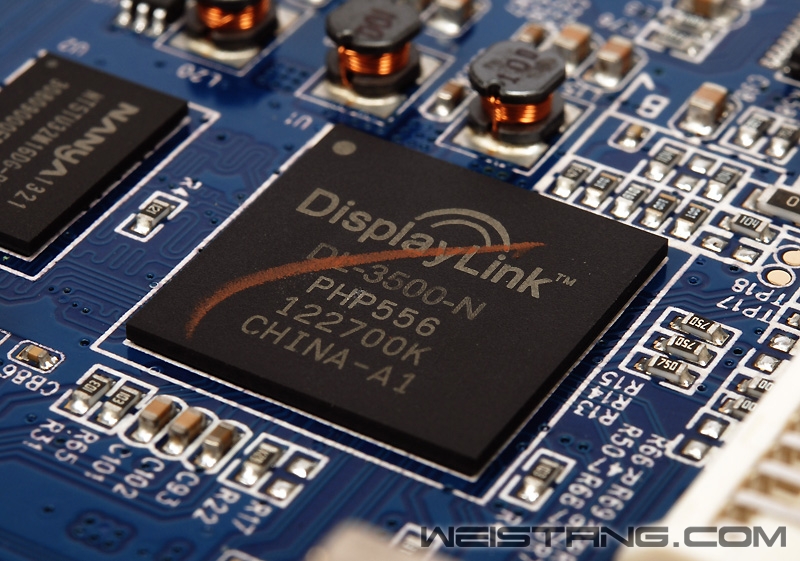

DisplayLink DL-3500-N

        DisplayLink提供的一颗USB 3.0转DVI适配器芯片，同时该系列还有USB 3.0转HDMI、DP接口的桥接功能。 基于Displaylink这种方案的设备，网上很多将其宣传为VGA外置显卡，我认为这是不对的，DisplayLink这类USB 3.0转其他显示器接口的设备只能说是接口桥接器或者是适配器，特点就是可以实现显示屏幕的扩展，但是不能实现图形数据运算的扩展，而且根据芯片型号不同支持的分辨率会不同，同时相比传统我们显卡链接显示器的方式在画面帧率方面会有些损失。

南亚的一颗NT5TU32M16DG

       南亚一颗编号为NT5TU32M16DG 容量为64MB的DDR2 DRAM颗粒，主要作用是显示输出的数据缓存。

威盛 VLI812 USB 3.0集线器主控

       威盛VL812主控是其12年发布的一款支持USB 3.0 HUB的控制器，VLI812具备下游带宽均衡技术，保证下游的USB 3.0设备拥有最好的传输性能，VLI812支持四个通道，具备优良I/O效能，同时还支持过载、过压和短路保护。

瑞昱RTL8153千兆网卡芯片

         瑞昱的RTL8153是去年7月份推出的一款USB 3.0-to-Gigabit Ethernet的网卡芯片，其一个重要的特性就是支持自动安装驱动程序功能，包括藉由内建的 CDC-ECM 技术，让使用者在 Android(Linux)、MAC OS 以及支援内置驱动的 Windows 8.1 等设备上享受即插即用。

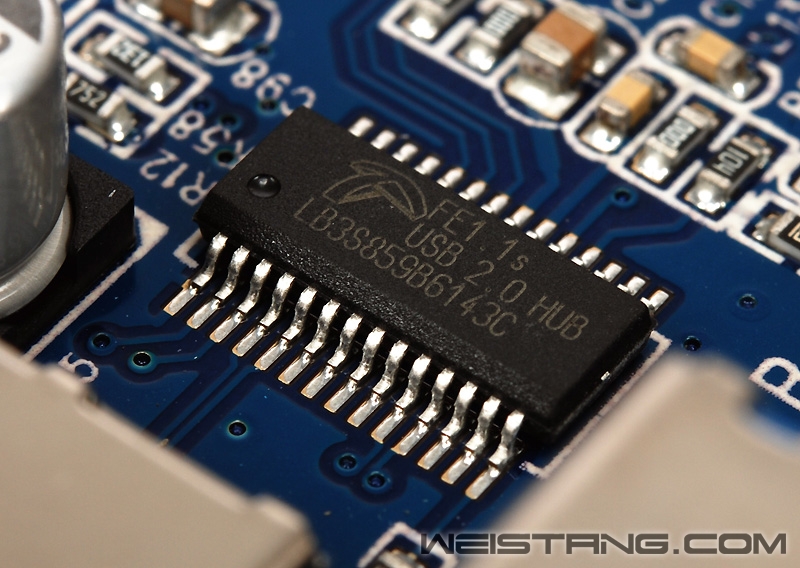

一颗 USB 2.0 HUB主控 支持最多4口 背面的一个USB 2.0就是通过这颗芯片实现的
