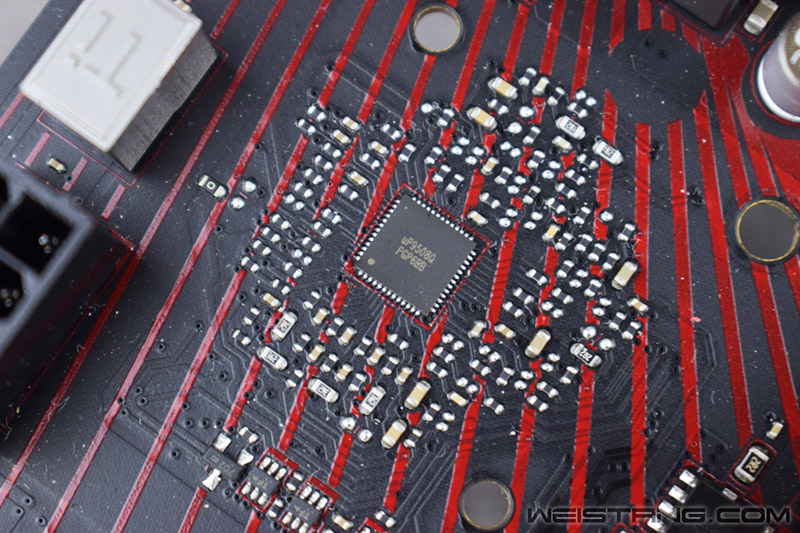

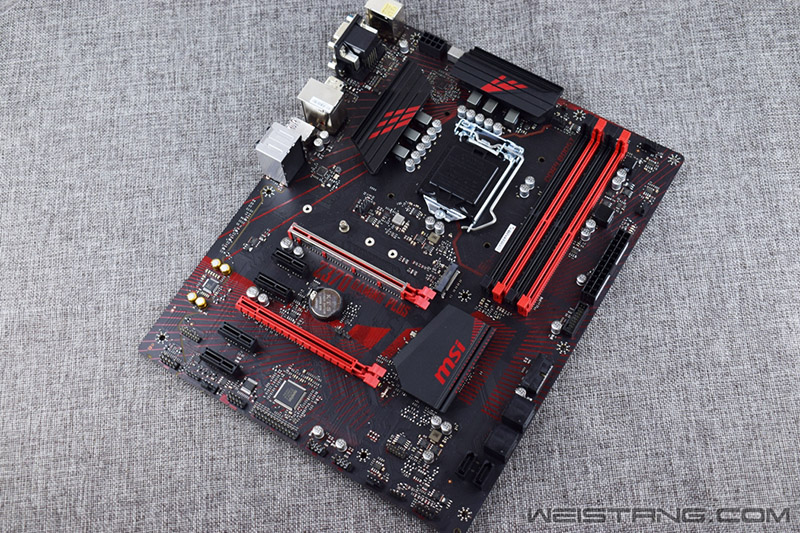

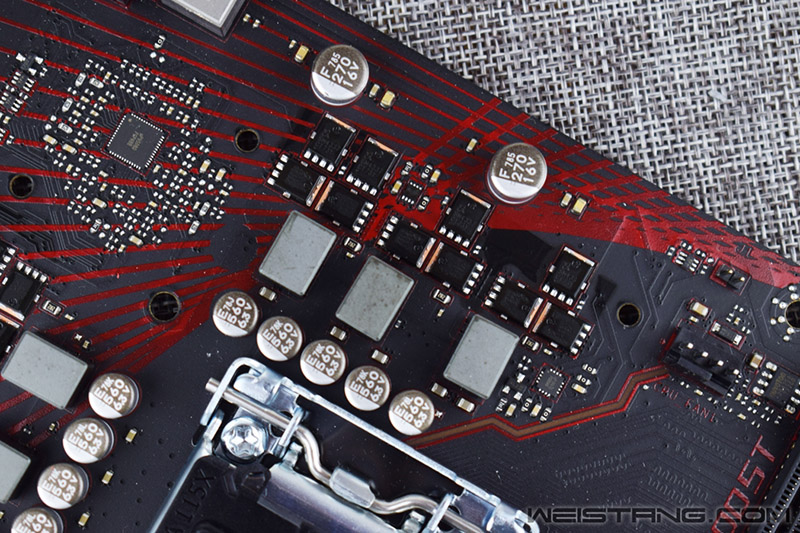

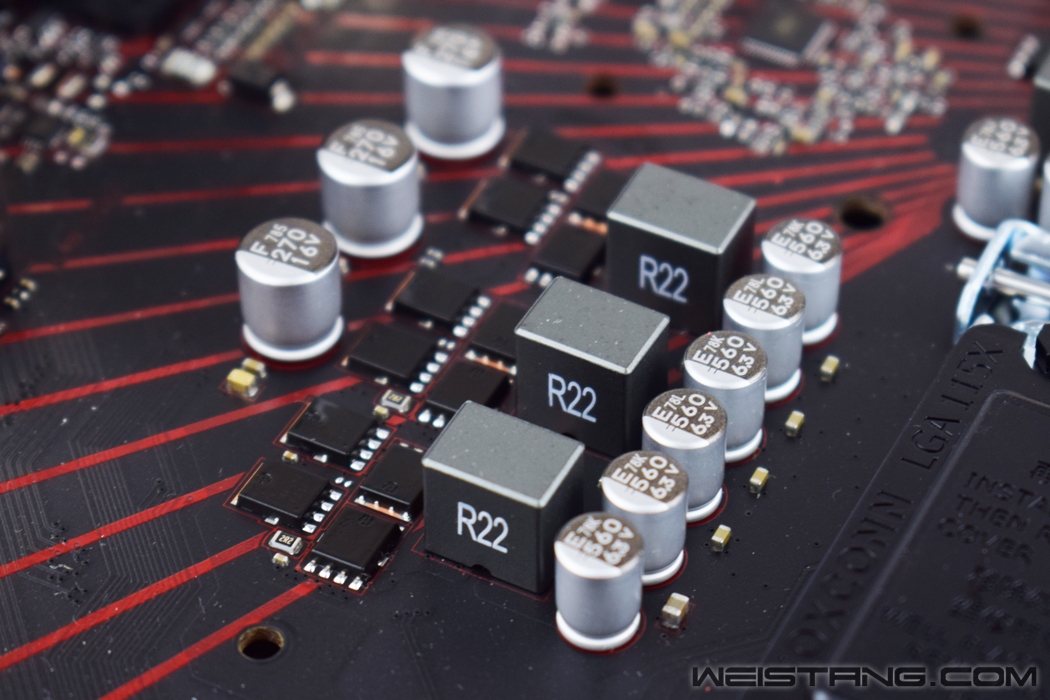

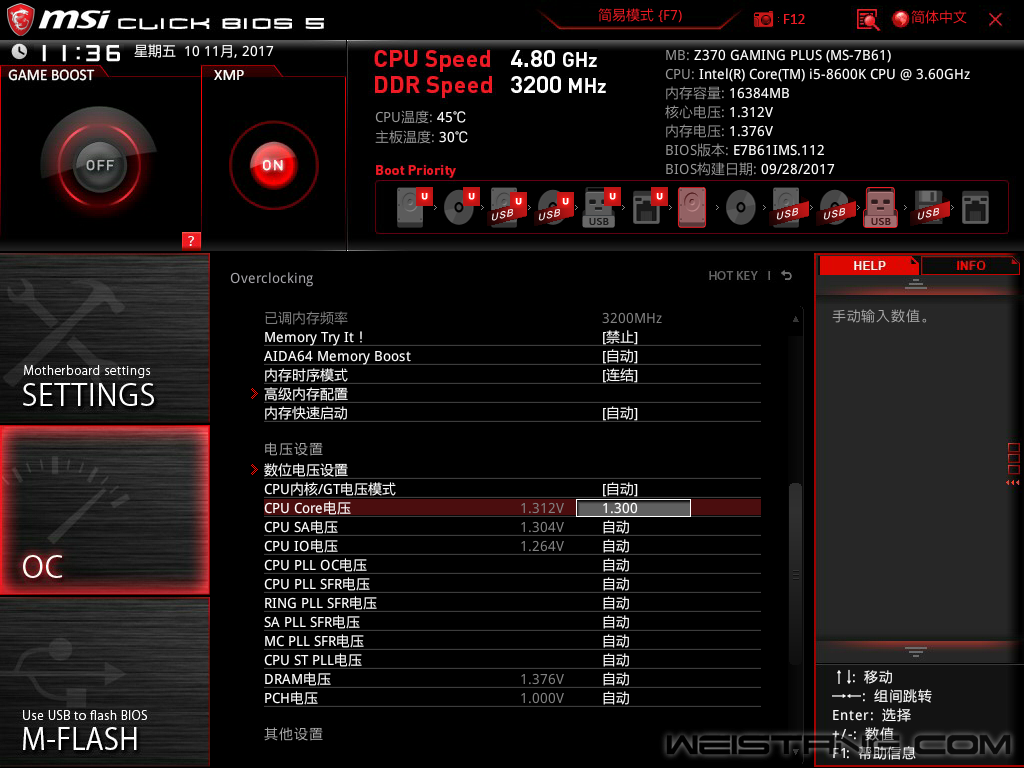

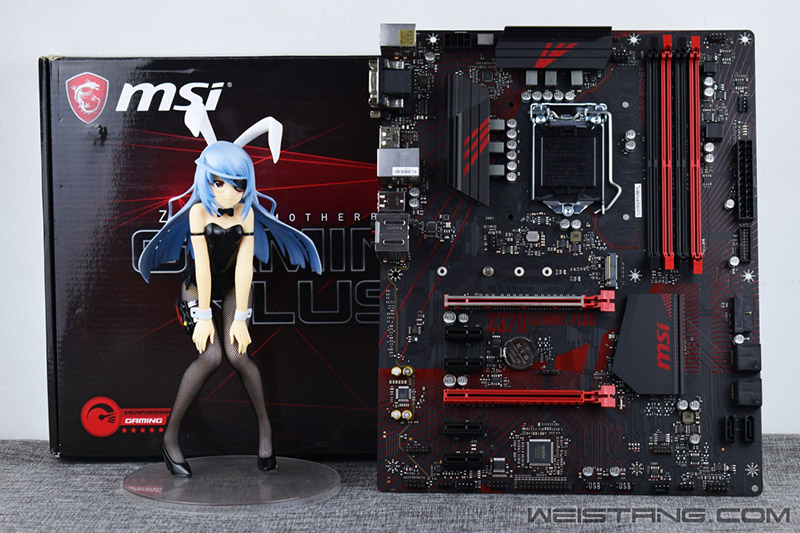

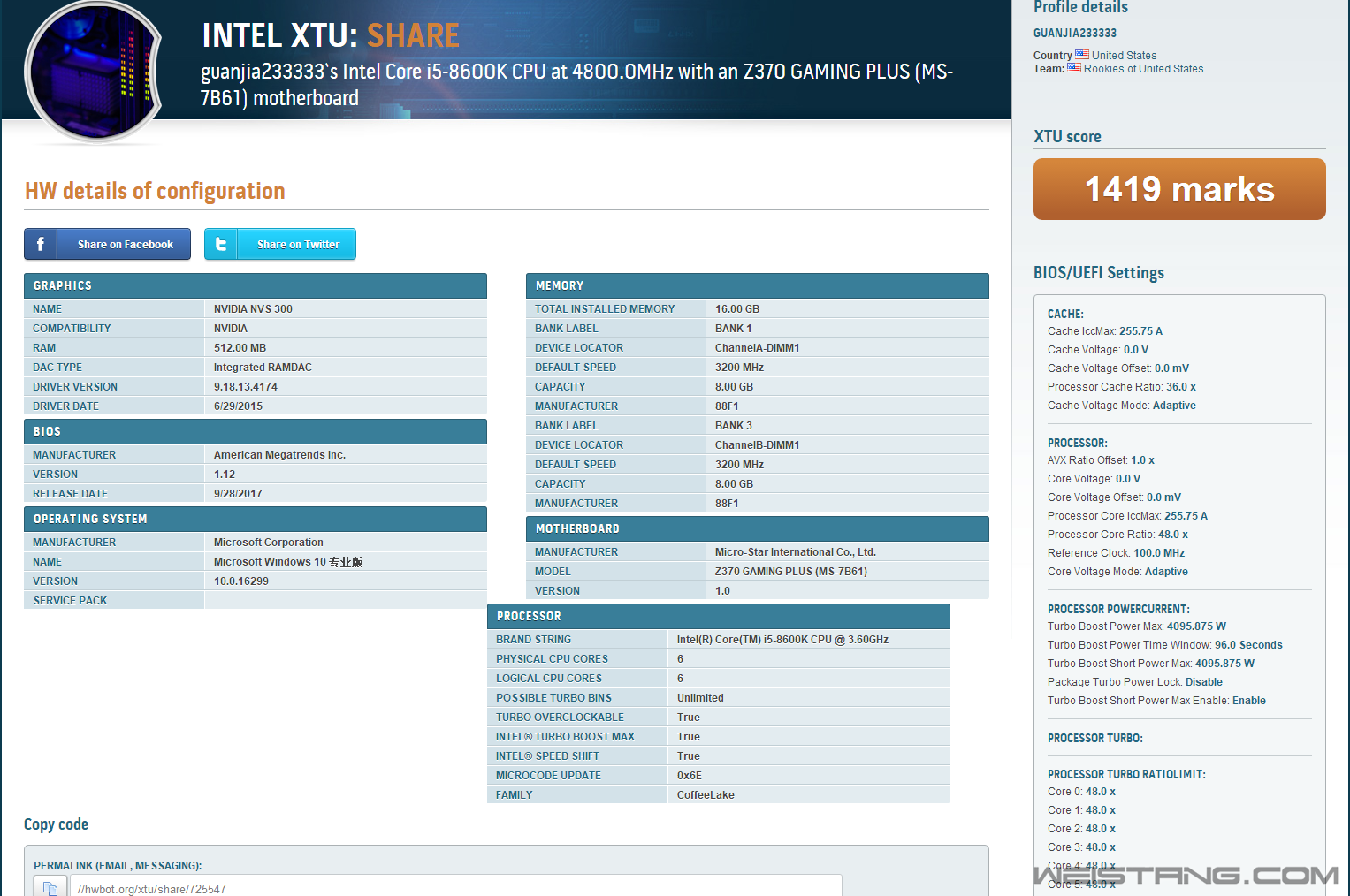

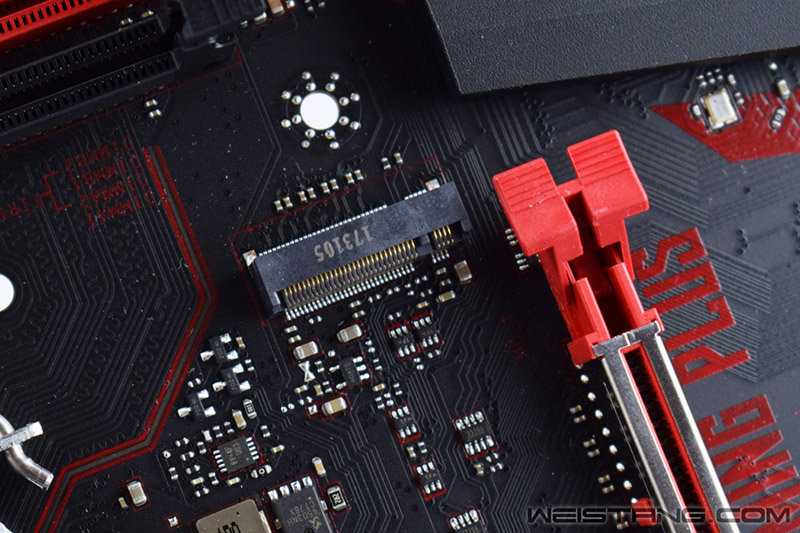

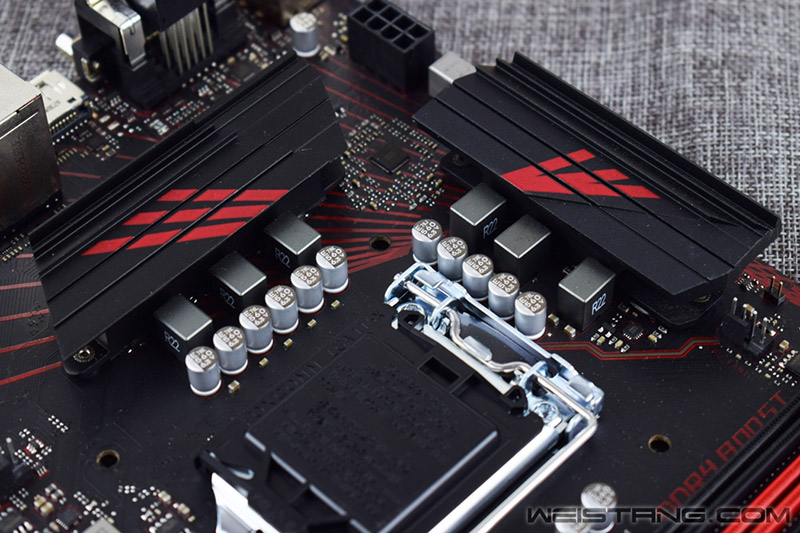

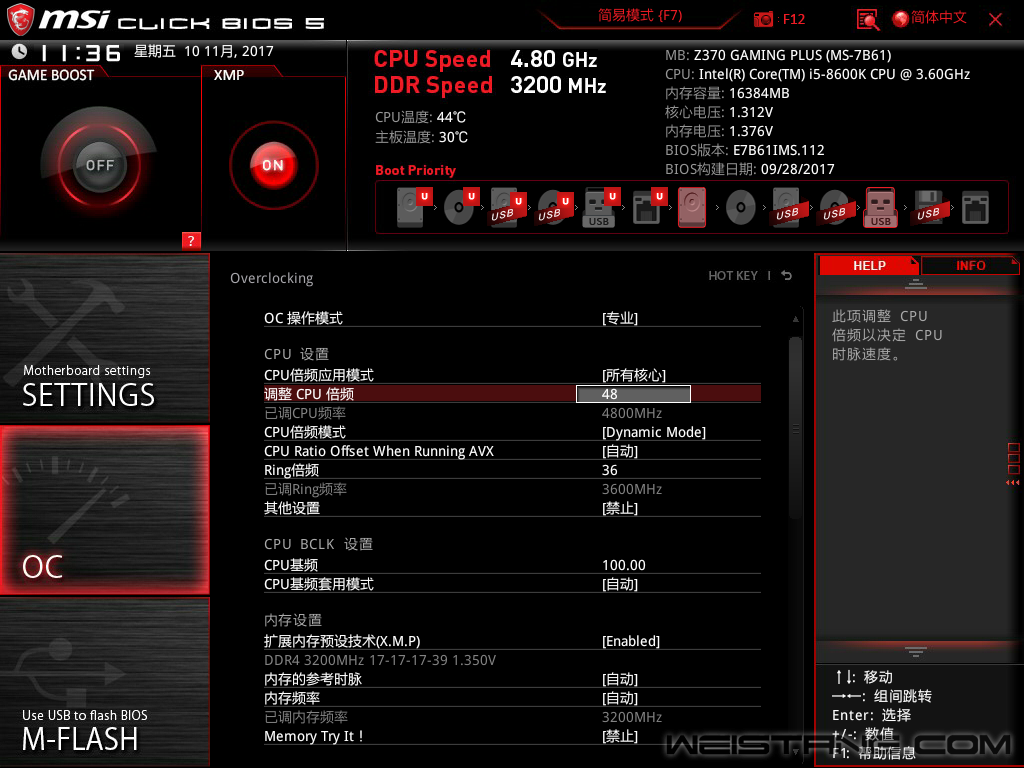

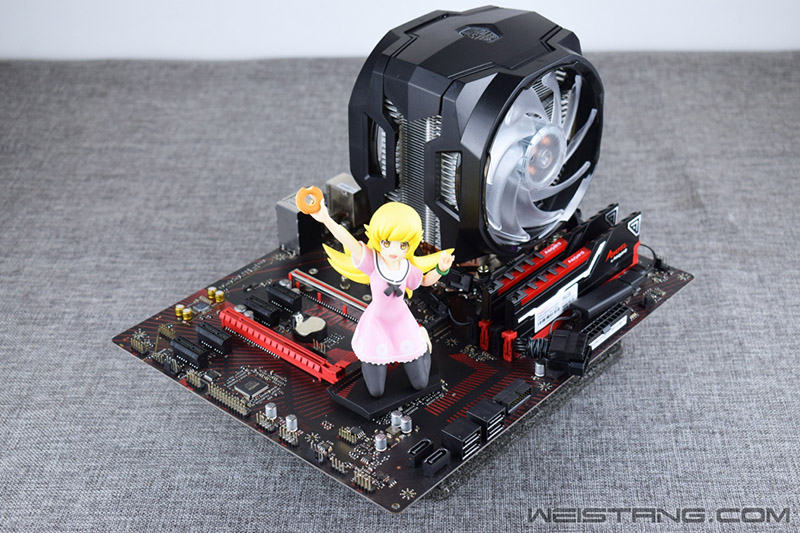

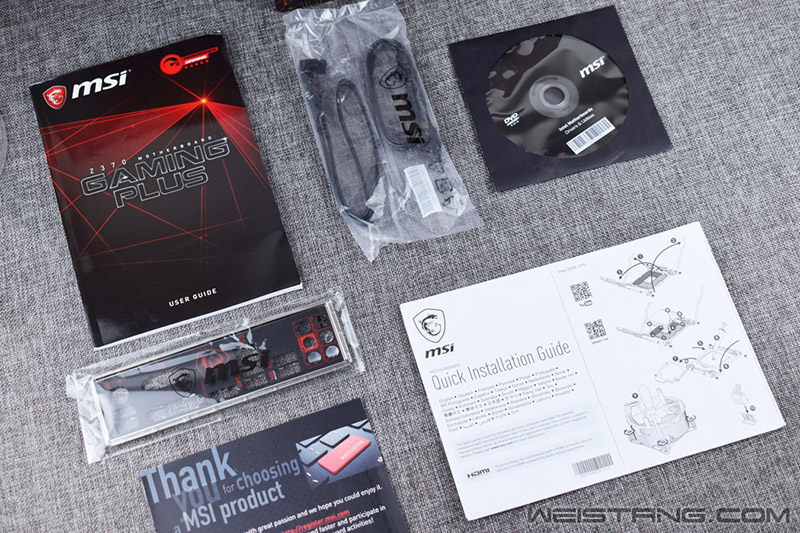

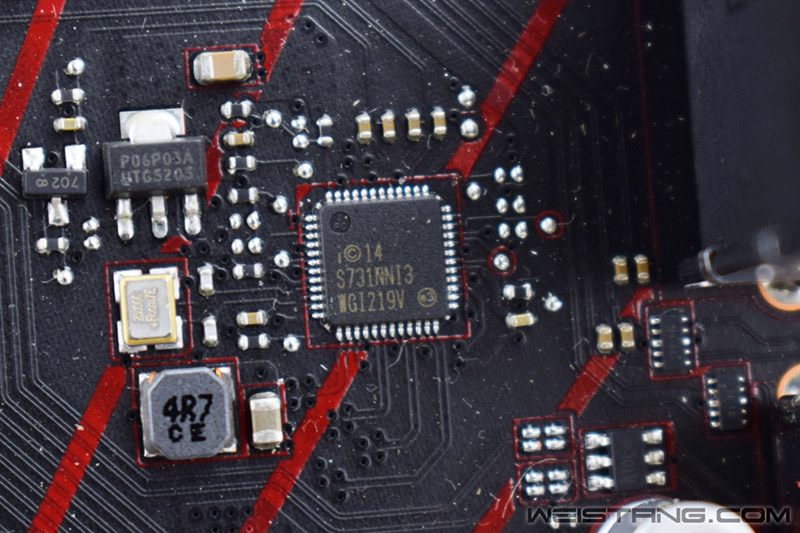

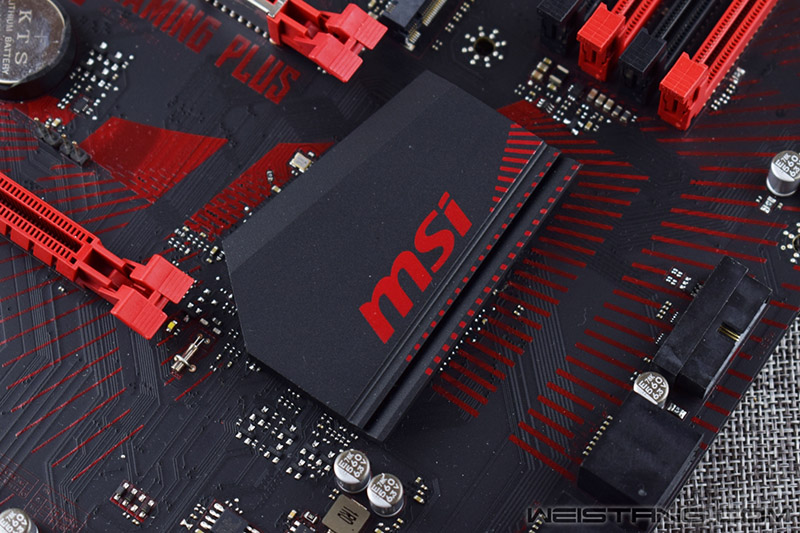

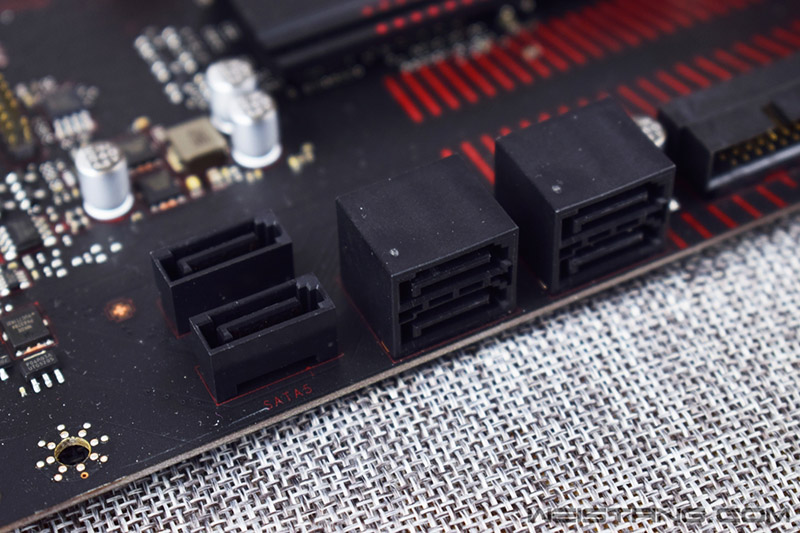

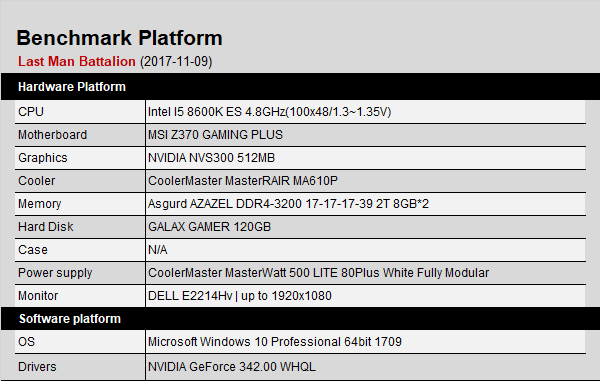

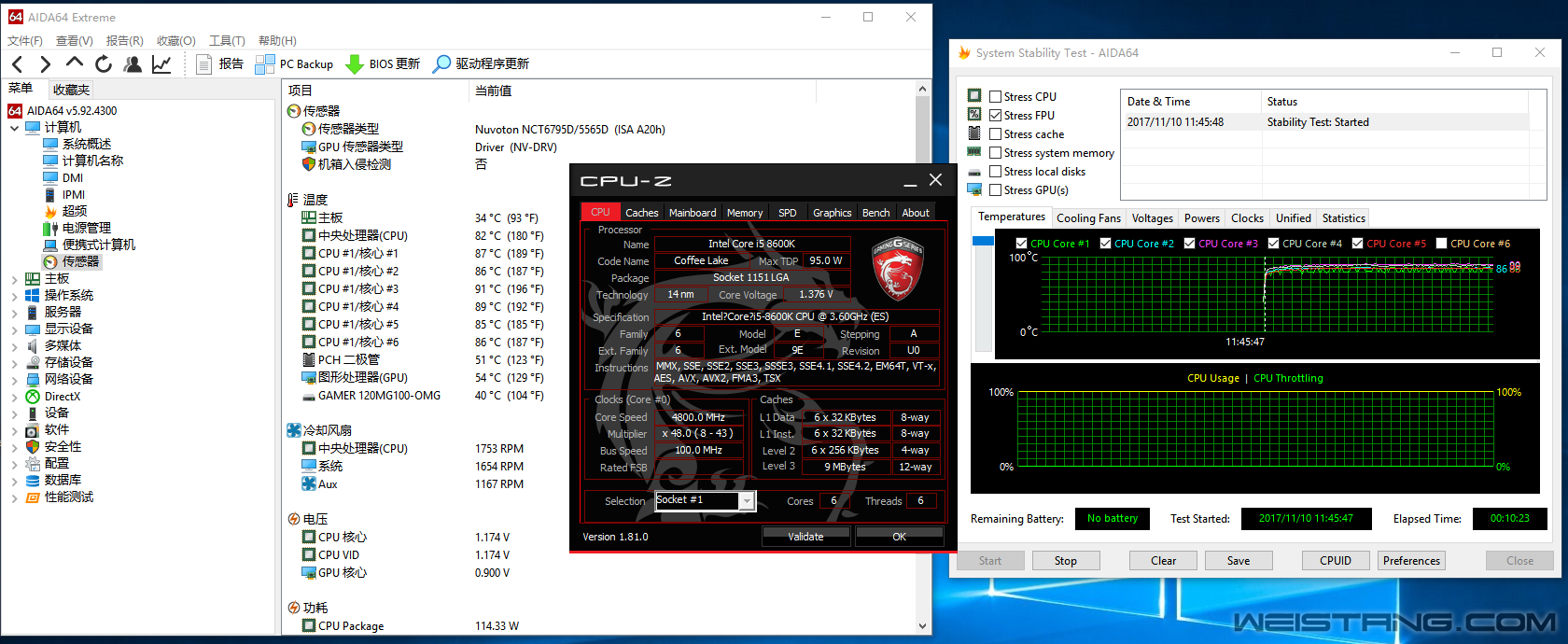

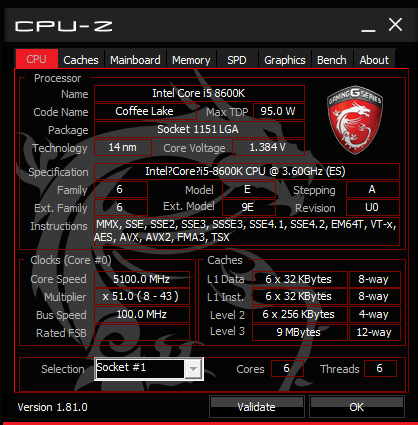

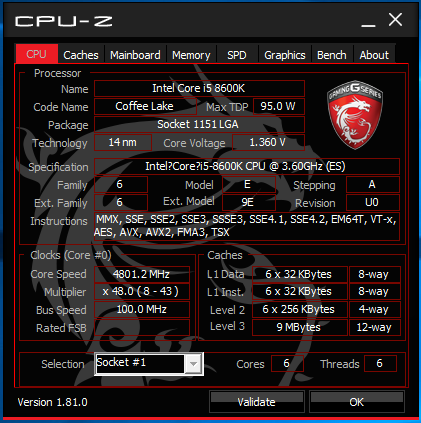

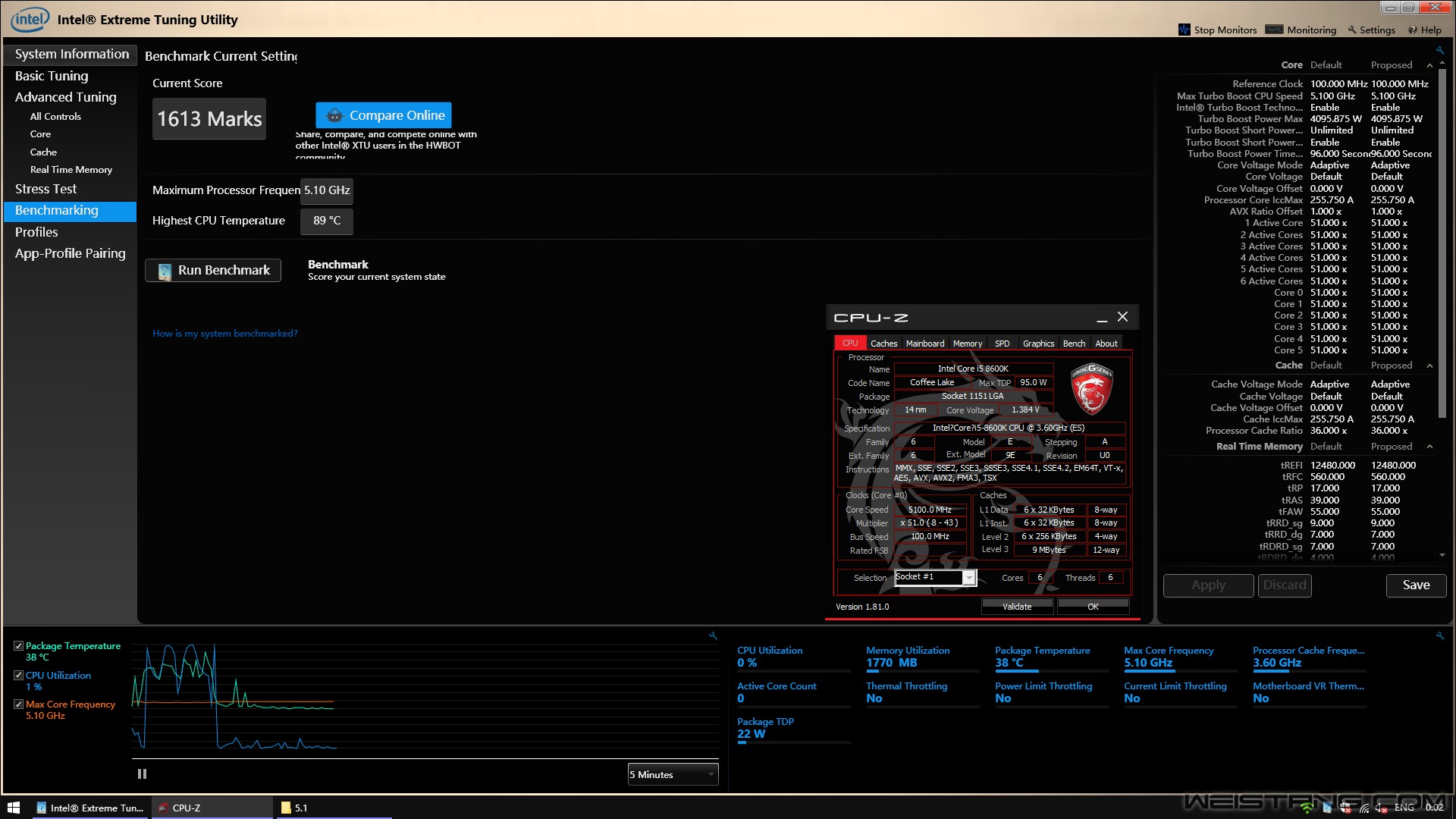

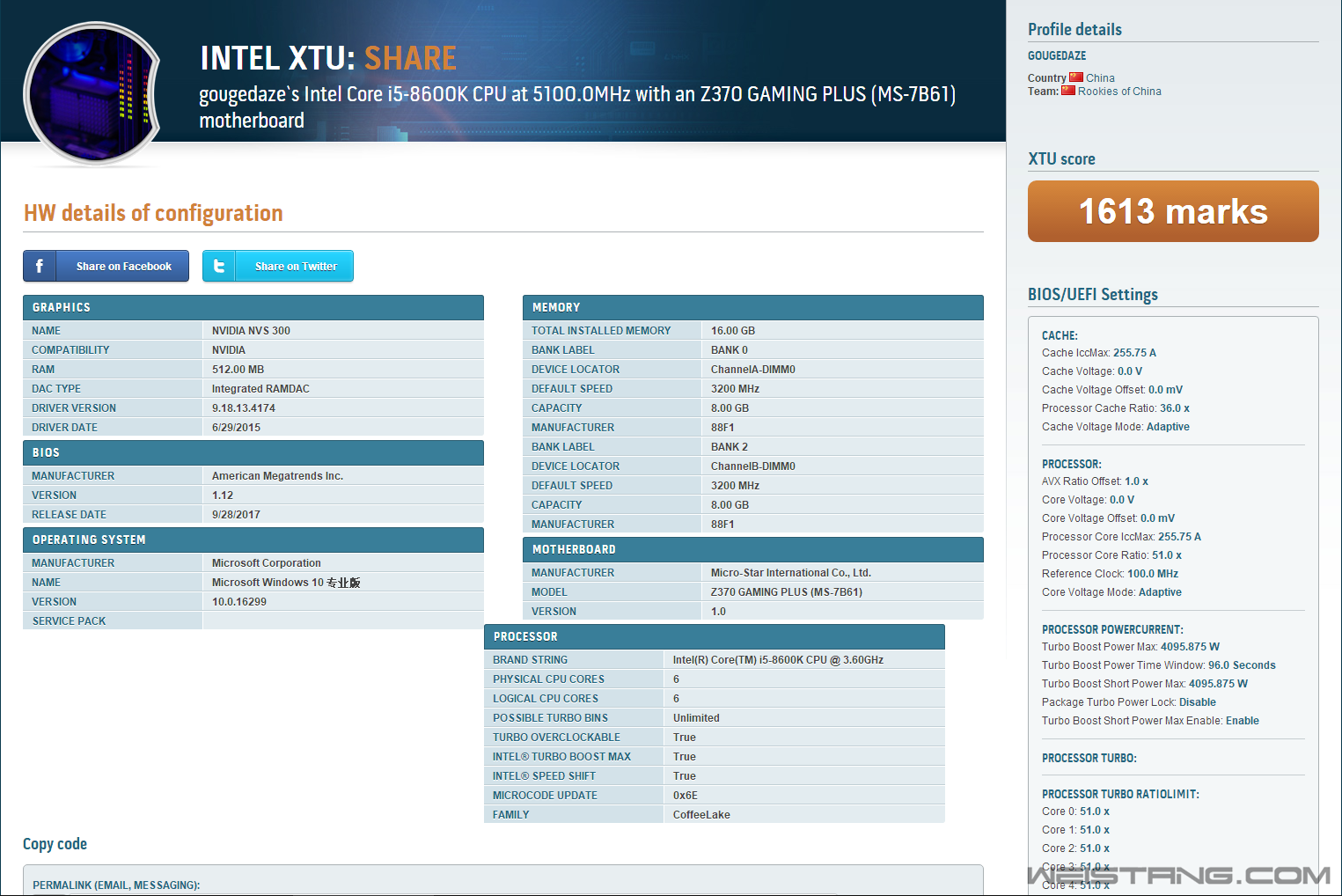

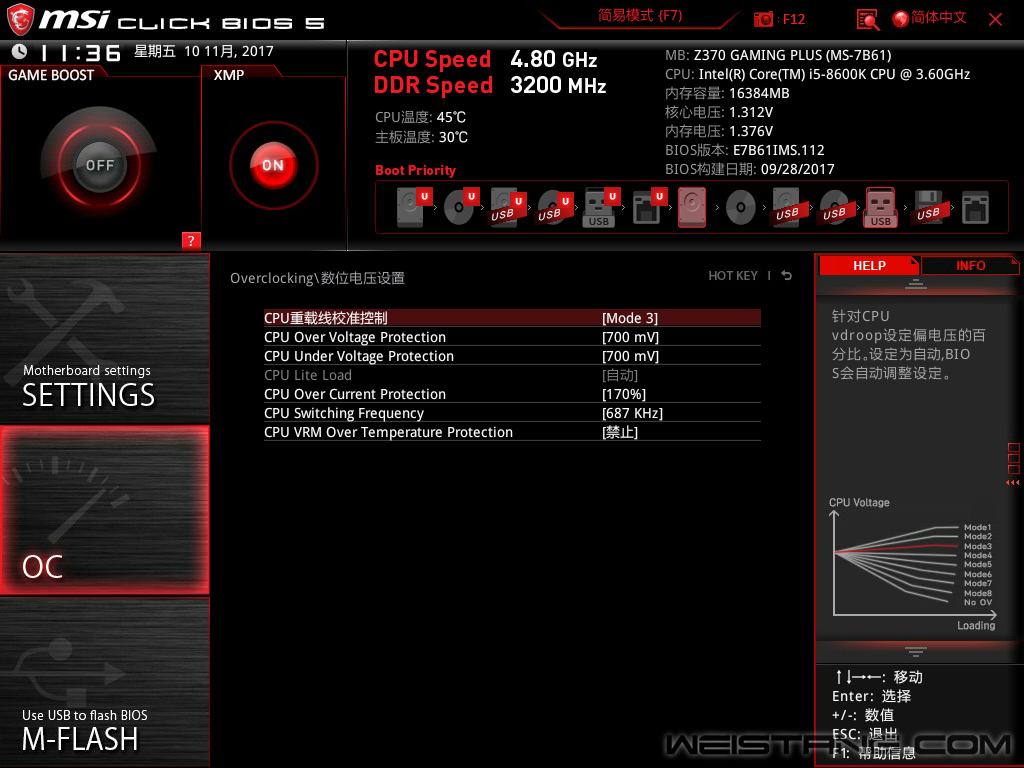

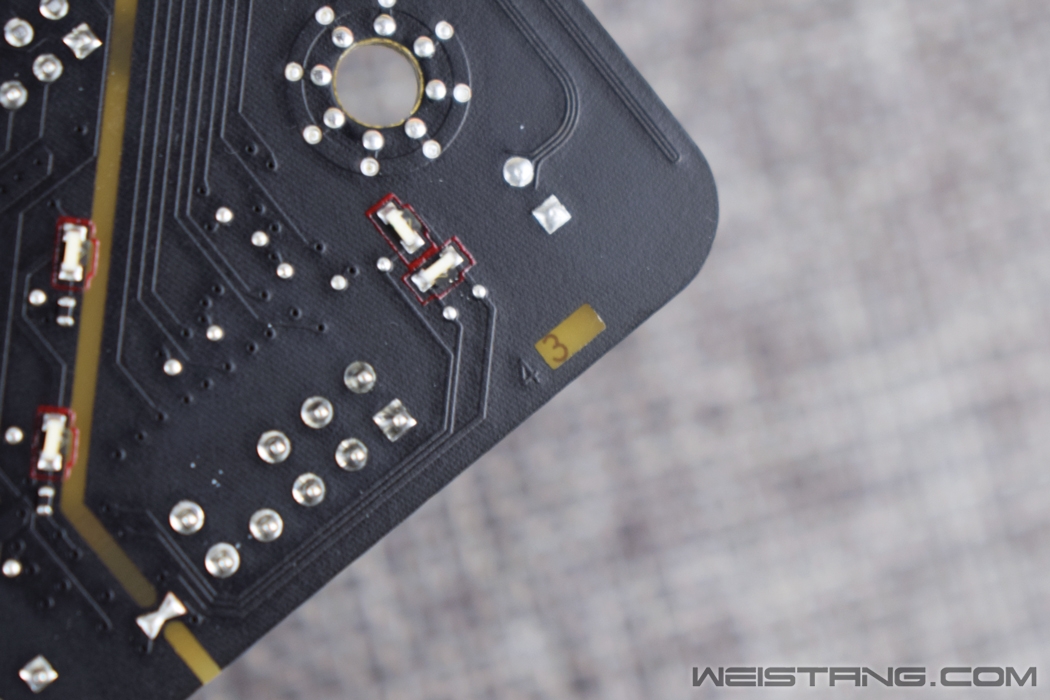

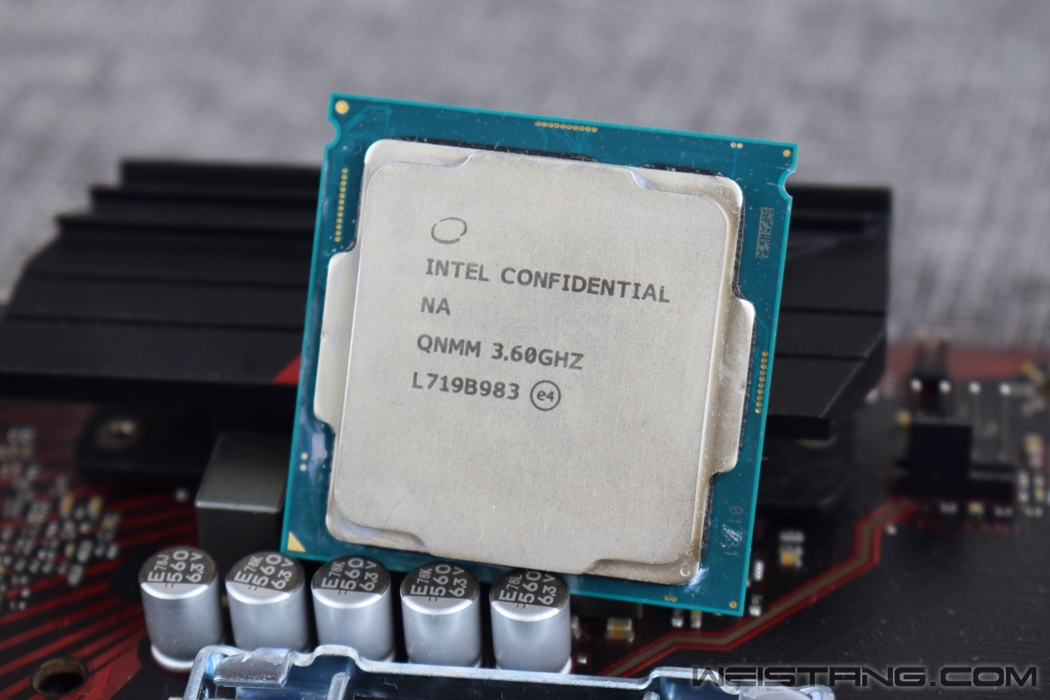

(`・ω・′)提起微星，自然有不少人想到了GAMING和红龙，我相信无论是DIY玩家还是电竞游戏玩家都会对这些耳熟能详，毕竟作为GAMING游戏定位产品的鼻祖，微星MSI是当之无愧的。而主板的玩法不仅是配色和游戏，主板的超频性能也是一个重要参数，作为超频玩家的笔者一直这么想。 最近英特尔推出了第八代CPU产品，在多年来首次在115X平台使用上六核CPU，笔者也找老铁入手了一枚8600K和MSI的Z370 GAMING PLUS，作为主流级的Z370游戏主板，这款GAMING PLUS的超频表现会如何呢？我们一起来看看吧。 产品开箱 微星Z370 GAMING PLUS主板的包装如同名字一样，以黑红GAMING配色为主，包装整体简约直观，到手就能快速认出型号之类的信息。  包装正面  GAMING红龙  Z370芯片组支援英特尔傲腾技术  包装背面  开箱本体  附件全套 作为主流级产品，MSI Z370 GAMING PLUS在附件方面还算丰富，2条SATA3数据线，说明书，驱动光盘，感谢信息和快速安装指南都一应俱全，而黑红配色的彩色挡板比起别家同级的金属配色要好看不少。 产品细节 对于MSI Z370 GAMING PLUS而言，它本身使用了第五代军规用料，但作为主流级Z370而言，从供电用料规格还是接口方面只能说中规中矩，符合英特尔在1151插槽的标准规格，和华硕TUF以及技嘉雕牌GAMING 3大致相近。  主板正面  主板供电部分特写  PWM芯片 MSI Z370 GAMING PLUS在供电部分使用了uP9508 PWM芯片，这款芯片可以为CPU核心Vcore提供最大3相供电，为VccGT（简单理解为内存和集显等）最大提供2相供电，PWM本身支持OCP/OVP/UVP以及高温关断。  CPU核心供电  显存及集显部分供电 在供电实际配置方面，MSI Z370 GAMING PLUS每相CPU供电配备了一颗R22全封闭铁素电感，MOS管方面则为2上2下设计，总共3相，同时在供电部分使用了全固态电容，作为主流级主板来说，规格还算不错，保留了一定超频潜能。同时显存部分使用了加强的2相供电（右则1上2下MOS那两相，旁边附控制的driver），而集显部分则为2上2下的一相。 拓展接口方面，MSI Z370 GAMING PLUS和大多数Z370一样，配备了6个SATA3接口以及前后置各4个的USB3.1接口，同时在IO部分保留了2个USB2.0接口方便键盘鼠标连接。在视频输出接口方面，MSI Z370 GAMING PLUS拥有DVI、VGA以及一个DP接口。  后置IO  前置USB3.1接口  6个SATA3接口  M.2接口 对于玩家而言，M.2接口是新一代高速SSD的代名词，得益于NVMe界面的SSD，通过CPU内部PCIE的高速通道，大幅提升SSD读写性能，而这款MSI Z370 GAMING PLUS作为主流主板保留了一个M.2接口，还算不错。  增强型的PCIE x16插槽 面对某些暴力玩家的大力拔插需求，不少主板厂商推出了增强型的PCIE插槽设计，而微星也不例外，在直连CPU的PCIE 3.0 X16插槽上使用了钢铁装甲加固的设计，以防某些暴力玩家在拔插显卡的时候把插槽连根拔起。  ALC892  I219V 作为主流级主板，MSI Z370 GAMING PLUS在集成芯片方面还是可圈可点的，集成声卡方面使用了来自小螃蟹的ALC892芯片，支持7.1声道，同时配备了4颗NIPPON音频电容。而在网卡方面则来自英特尔的I219V集成千兆网卡，相对于过去GAMING主板的高通killer网卡而言，兼容性方面更高一些，而相对一般的小螃蟹网卡，性能表现则更强一点，是一个不错的方案。  芯片组散热片  散热片特写  RGB 4pin 作为在RGB时代的主板，MSI Z370 GAMING PLUS也当然加入了RGB灯效的支持，主板地步位置提供了RGB灯效的4PIN，方便玩家们安装自己的RGB风扇和灯条，满足玩家们在灯效方面的需求。  PCB层数 MSI Z370 GAMING PLUS作为主流级主板，PCB层数为4层，从PCB基板厚度看来，微星似乎对基板做了一定增强。 超频测试部分 本次测试使用来自英特尔八代CPU中非常热门的I5 8600K，全新的六核心设计以及不锁倍频特征，在发售前就受到不少玩家关注。  配置列表  8600K ES  CoolerMaster MasterRAIR MA610P  大概这样  点亮~ 超频设定介绍 其实对于超频这种事来说，很多玩家还是单纯停留在主板厂商提供的一键超频和简单调倍频调压的小超上，尽管这样能得到不错的成绩，但是要过XTU认证和日常稳定运行，恐怕并不容易，在这里笔者简单地分享一下自己的BIOS设置，超频时以固定电压模式进行，其他厂商设置也大同小异，这里以笔者手上这张MSI Z370 GAMING PLUS为例。  倍频调整  Vcore核心电压调整 当进入BIOS后，在OC超频选区里面我们可以轻松找到倍频选项和核心Vcore选项，通过设置倍频具体倍数可以达到相应频率，比如上图48代表这超到4.8G，根据普遍体质，上4.8G频率电压在1.3~1.35即可。 接下来是重点，关于数字供电电压设定以及CPU特性部分调整，首先来说说数字供电电压设定的内容。  数位电压设定 数位电压设定，这设定在其他某些主板厂中也要数字供电设定，这一设定项目中，主要针对CPU供电分配和供电策略进行调整，其中最主要的设定来自途中第一个选项，名叫CPU重载线校准控制（LLC），在玩家口里通常叫防掉压设定。 通过这个防掉压设定，主要针对在超频情况下，设定CPU负载时所使用的电压偏离策略，这一策略在每个厂商的设定都不同，但大体上分为三种，负载中加压，负载中保持电压，负载中掉压。以图中MSI的策略为例，模式4是负载时电压保持和设定不变，而笔者选择的防掉压设定的模式3，则主板会在负载时候小幅度加压0.01~0.015，保证CPU负载时候更加稳定一些。  CPU特性设定 对于超频玩家来说，除了防掉压这一设定重要外，还要关闭一些节能方面的选项，以及功耗周期上进行设定。其中节能方面，Intel C-stste这一选项在大多数情况下，尤其是挑战高频的情况下尽可能关闭掉，Intel C-stste包含了C1E C3 C6等待机节能功能，个人建议关闭。当然你也可以在windows中电源管理部分选择高性能模式，这样也可以避免出现C1E之类的情况。 另外一个就是关于长短周期功耗限制的问题，在默认情况下，CPU长短周期电力限制，以及维持周期都非常有限，CPU电流上限也非常保守，如果打算挑战极限的话，笔者有一个非常简单的方法，就是在相关选项中输入66666（笑），那么BIOS会说你输入范围以外，自动调整到最大值，而正常情况下，长短周期的功耗限制和时间，以及CPU电流限制最大值如上图。 实际超频成果 说了这么久介绍，我想直接说一下结果比较好吧，这次超频测试为裸机平台，加上室温只有20度，所以使用了来自酷冷的6热管双12cm风冷散热器，散热性能中规中矩，比较有参考价值。  4.8Ghz CPUZ 从体质角度来说，通过1.3V即可稳定运行4.8Ghz，为了进行温度测试，笔者故意把CPU电压提升到1.35V临界值。  4.8Ghz下的CPUZ跑分 通过CPUZ内置跑分，我们可以看到，8600K在超频至4.8Ghz后，单线程性能答复超越默认4.2G的7700K，同时得益于真实6核心，多线程性能也毫无悬念大幅超越了7700K，终于有了质的变化。  AIDA64单钩FPU烤机 我相信在日常使用中，大多数情况都不会出现AIDA64单钩FPU的温度表现，但是为了机器稳定性测试，我还是跑了一次给大家参考，在CoolerMaster MasterRAIR MA610P的全速镇压下，4.8Ghz下8600K烤机10分钟后，CPU内部核心温度为83~90度间来回跳动，同时主板CPU供电部分温度也达到了80度左右，笔者认为封箱时更换为双塔散热器和240一体水冷会更好一点，而机箱风道也要进行相应优化。  4.8Ghz的HWBOT认证  XTU测试 看到这里我想有人一定会说笔者标题耍赖皮，哪里来超5G了？各位稍安勿躁，你要的5G就在这里，而且不仅是是5G，还是5.1Ghz。  1.36V下成功达成了5.1Ghz  顺利通过了XTU测试  并且通过了HWBOT认证 超5G的时候，笔者重新开了个帐号来认证，从认证和跑分角度来看，5.1Ghz相对于4.8Ghz来说，跑分有了较大的提升，从原来的1419分提升到1613分，提升相当惊艳。不过在超频至5.1G下，主板供电部分温度进一步突破天际，笔者通过在主板上方挂一个12CM风扇才解决供电散热部分问题。 通过了5.1Ghz的认证后，笔者有了个大胆的想法，打算进一步超至5.2~5.5G，没错，笔者顺利地超到5.5G并且开机进入GPUZ了，但是在负载XTU认证测试的时候，5.2Ghz无论如何都无法通过认证，考虑到MSI Z370 GAMING PLUS只是作为一块主流级千元主板，能超到5.1Ghz已经是一个非常了不起的成绩了，再往上可能真的会被玩坏，也就只能放弃作罢了。 总结  MSI Z370 GAMING PLUS这次超频测试颇为让人意外，笔者开始认为游戏定位主板并不能进行大幅度超频，他们更加倾重于游戏概念，但事实上笔者这种先入为主的想法是错的。本次超频可以说给笔者来了点小惊喜，一款6相供电的主流级Z370游戏主板居然能成功超到5.1Ghz并且过XTU认证，这是笔者始料未及的。 通过实测，在散热一般的情况下超频到4.8Ghz下也能通过FPU浮点烤机稳定80~90度，我相信8600K日常超4.5Ghz的话，温度和稳定方面都是完全没问题的，而这一成绩都得益于MSI在BIOS方面的造诣，让笔者我重新认识到BIOS优化比起堆料的更为重要。 谢谢观赏 |
