拆解

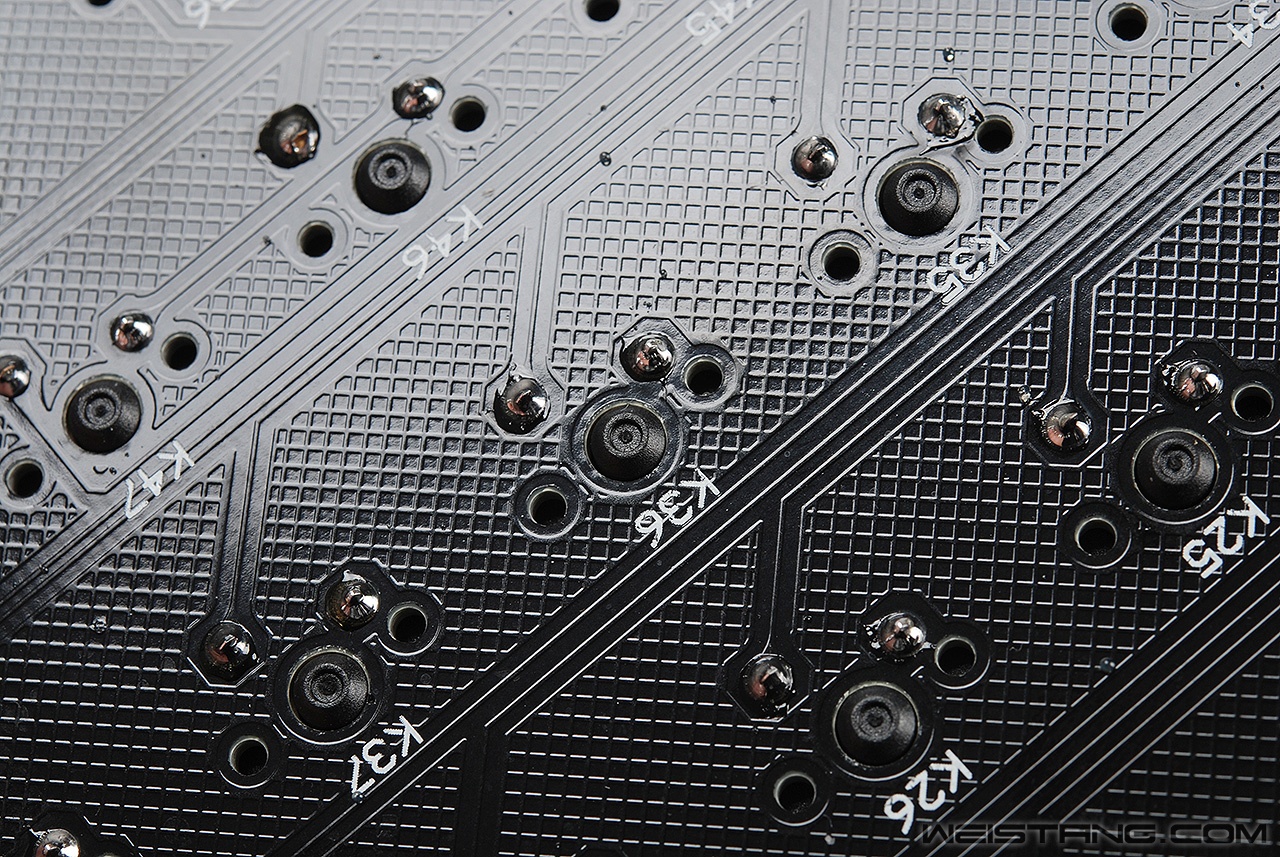

拆解很简单了,拧下底部的四颗螺丝就能打开了。 ![]() 拆解 ![]() 底壳厚度很可观 3.21mm ![]() 双层PCB很干净 没有灯位支持5脚轴 ![]() PCB特写 最明显的一颗IC就是末端的那个主控 另外能看到亚克力定位板一侧的贴纸还没有扯下来,太不细心了。 ![]() 亚克力定位板跟PCB边缘的倒角吻合度不错 ![]() 其中一侧是有两个T口usb的 只不过被外壳挡住一个 这倒没什么 ![]() 大键位部分的轴体直接固定在PCB上的 并且用了五脚轴 这样做主要是担心定位板精度会影响卫星轴固定而影响大键位手感。 ![]() CYPRESS CY8C24794主控 一切编程功能都是围绕着这颗主控,这是一颗32位的M8C处理器,主频是24MHz,SRAM是1KB,带了16KB的Flash,基于PSoC核心结构,整体的这个架构是可以让用户高度自定义功能接口配置的方案。 ![]() PCB很干净 网格化覆铜 对于多高频干扰的环境下电气性更高 ![]() 焊点特写 谈不上饱满 |
