拆解

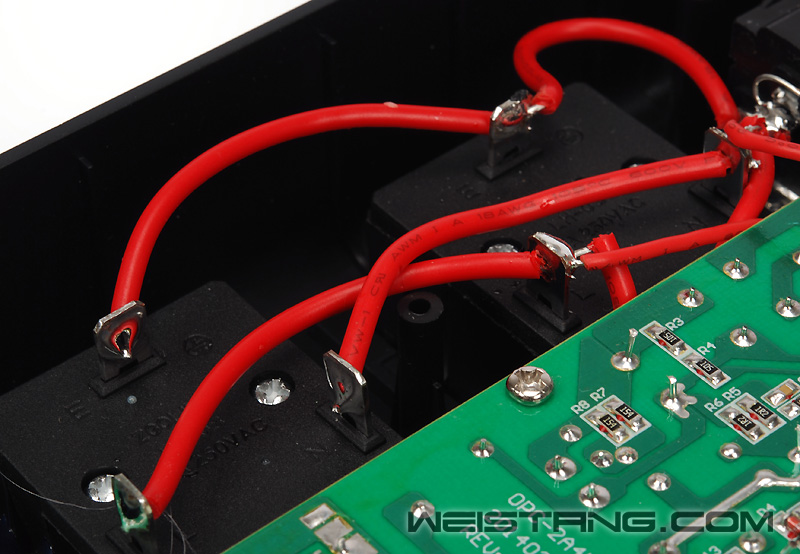

抠下底壳的四个软胶垫即可看到四个固定上下壳的螺丝,拧下四个螺丝即可分开上下壳。 分开底盖 拆解 插座内部一共是四部分,一部分是开关部分、一部分是两个插座的并联部分、一部分是USB输出的电源适配器PCB和USB插座的PCB板。另外上图中可以在开关处有接入热缩管包裹的保险丝,当电流超过额定规范的时候,保险丝会熔断。 两个插座是模块化设计的 通过螺丝固定 这种模块化设计的插座好处就是可以防止从插座口进入杂物而引起不必要的问题,同时插座底部有标注250V耐压。 内部插座焊点 内部插座焊点 为USB充电器提供电源的适配器部分 基本上就是一个小的只能提供5V输出的PC电源,包括输入整流、变压、输出整流滤波部分都有。 USB插座的PCB部分 USB充电口背面可以看到两个智能USB插口对应的两颗集成芯片
|
