细节&拆解

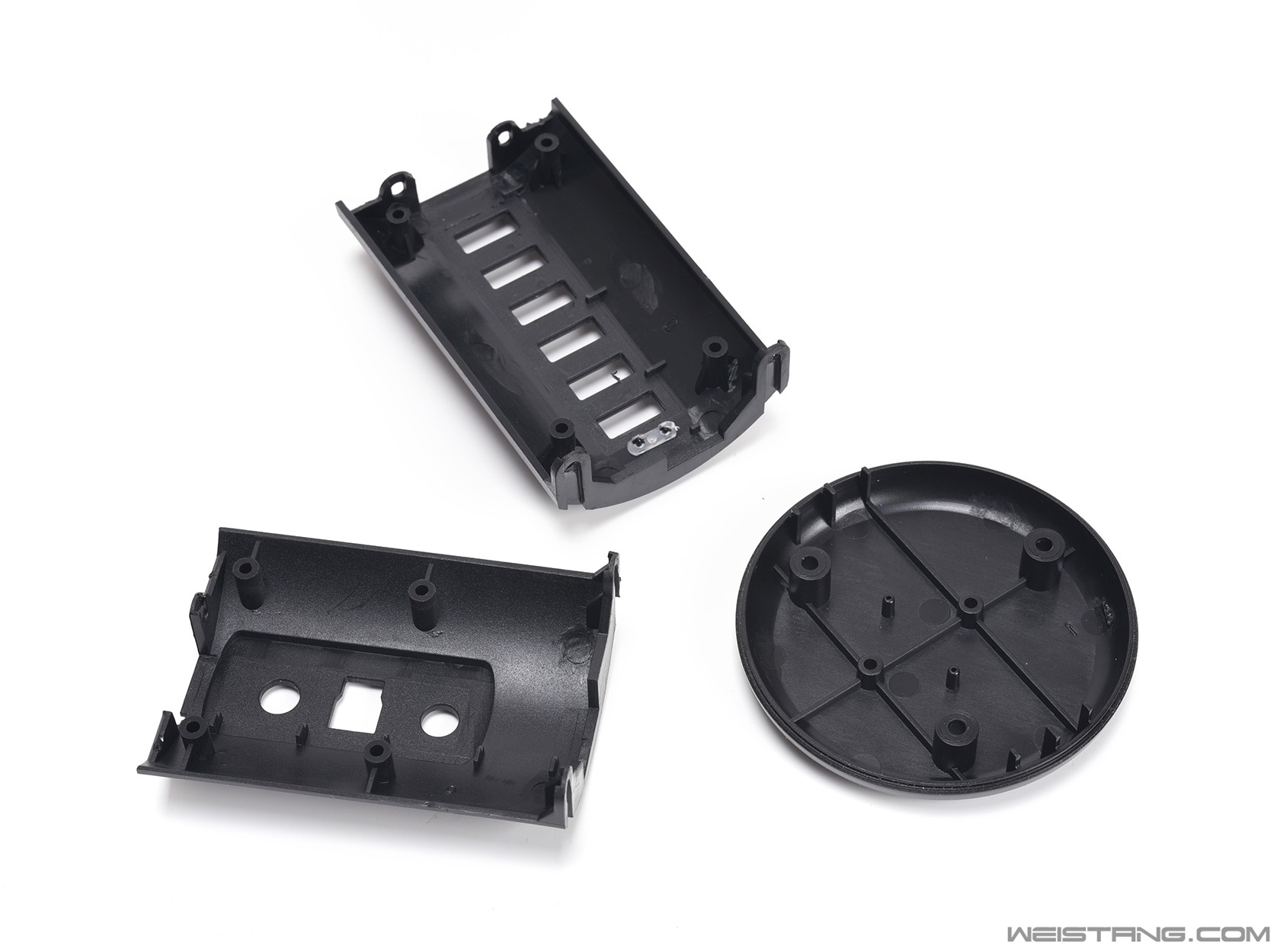

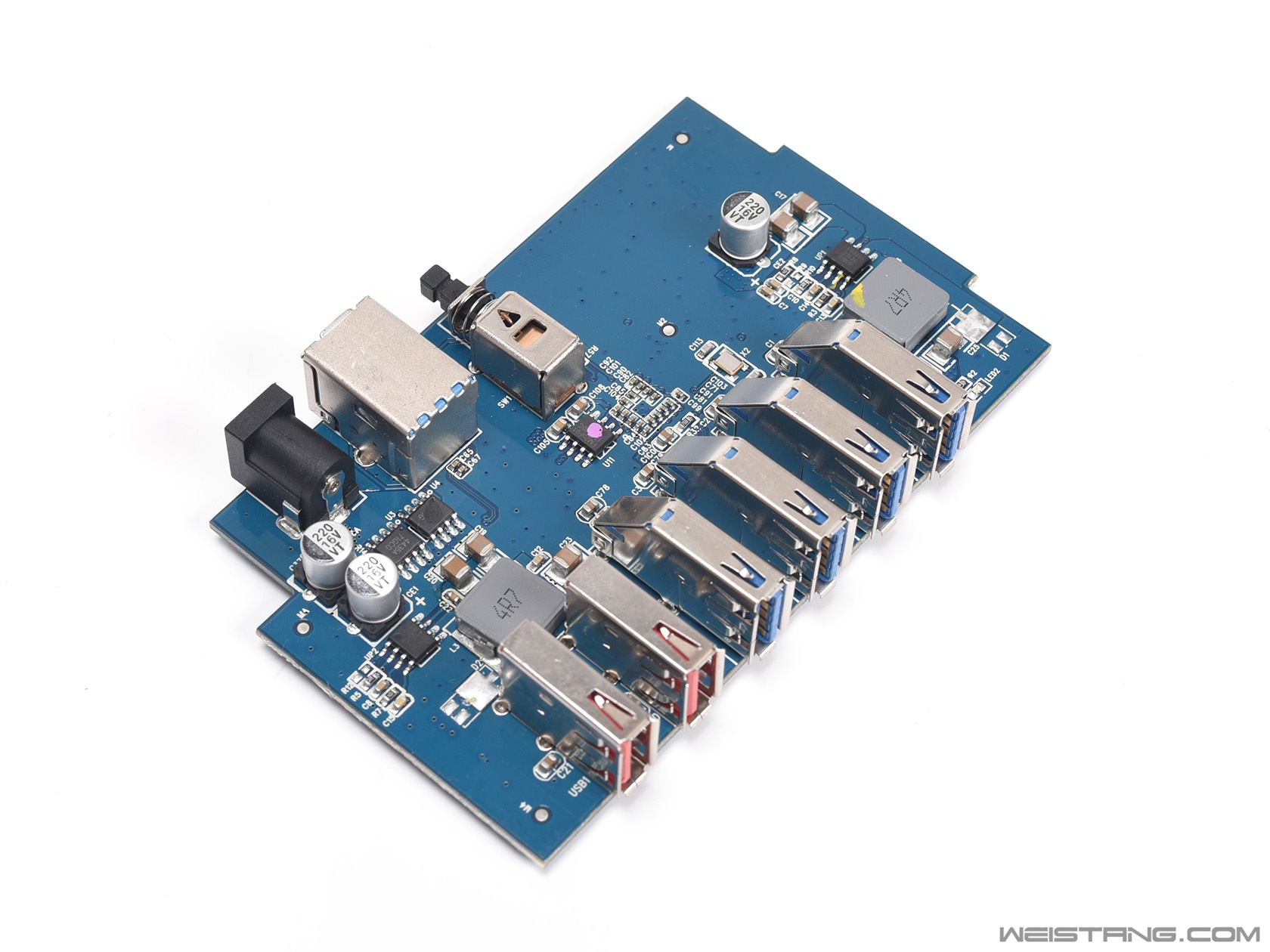

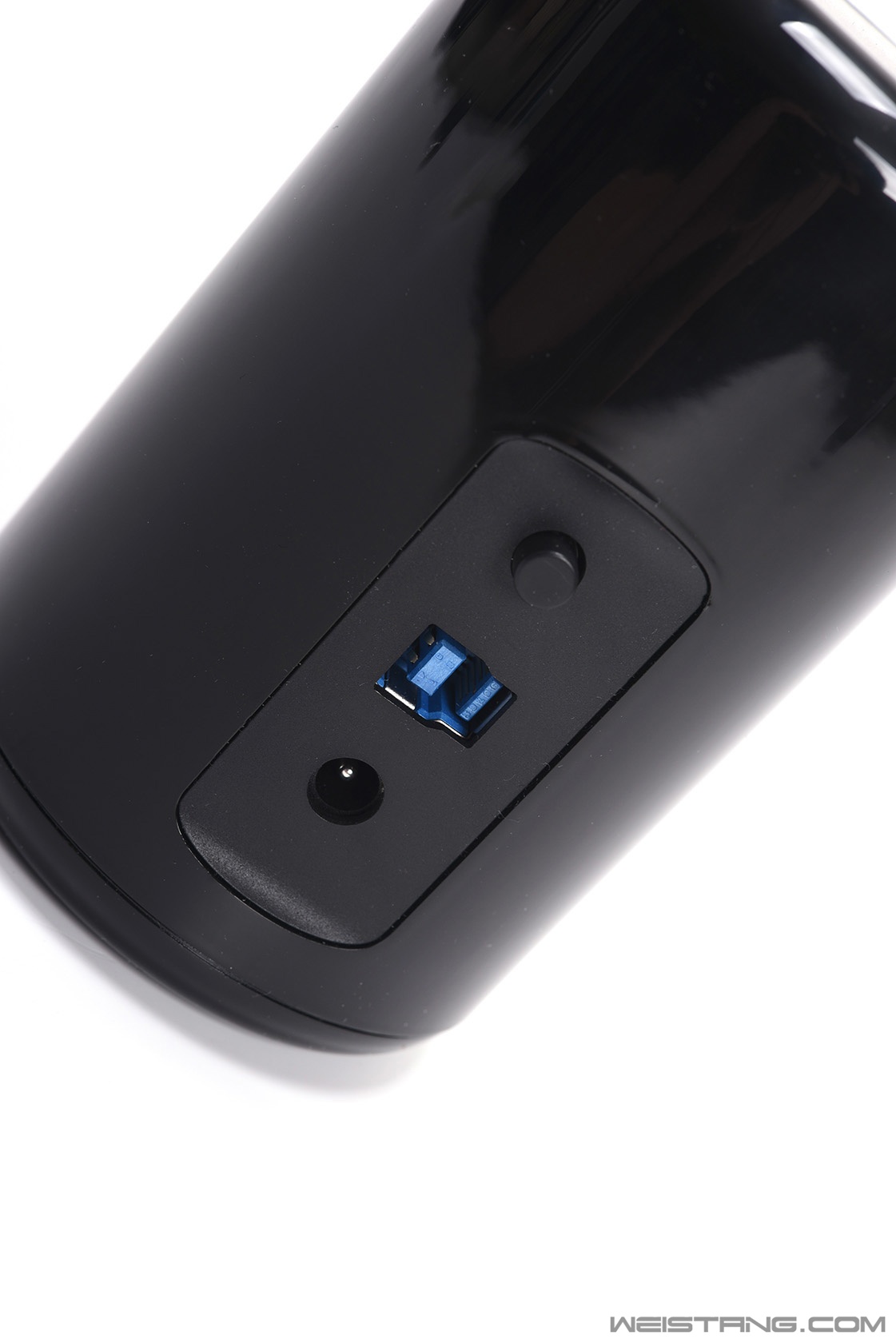

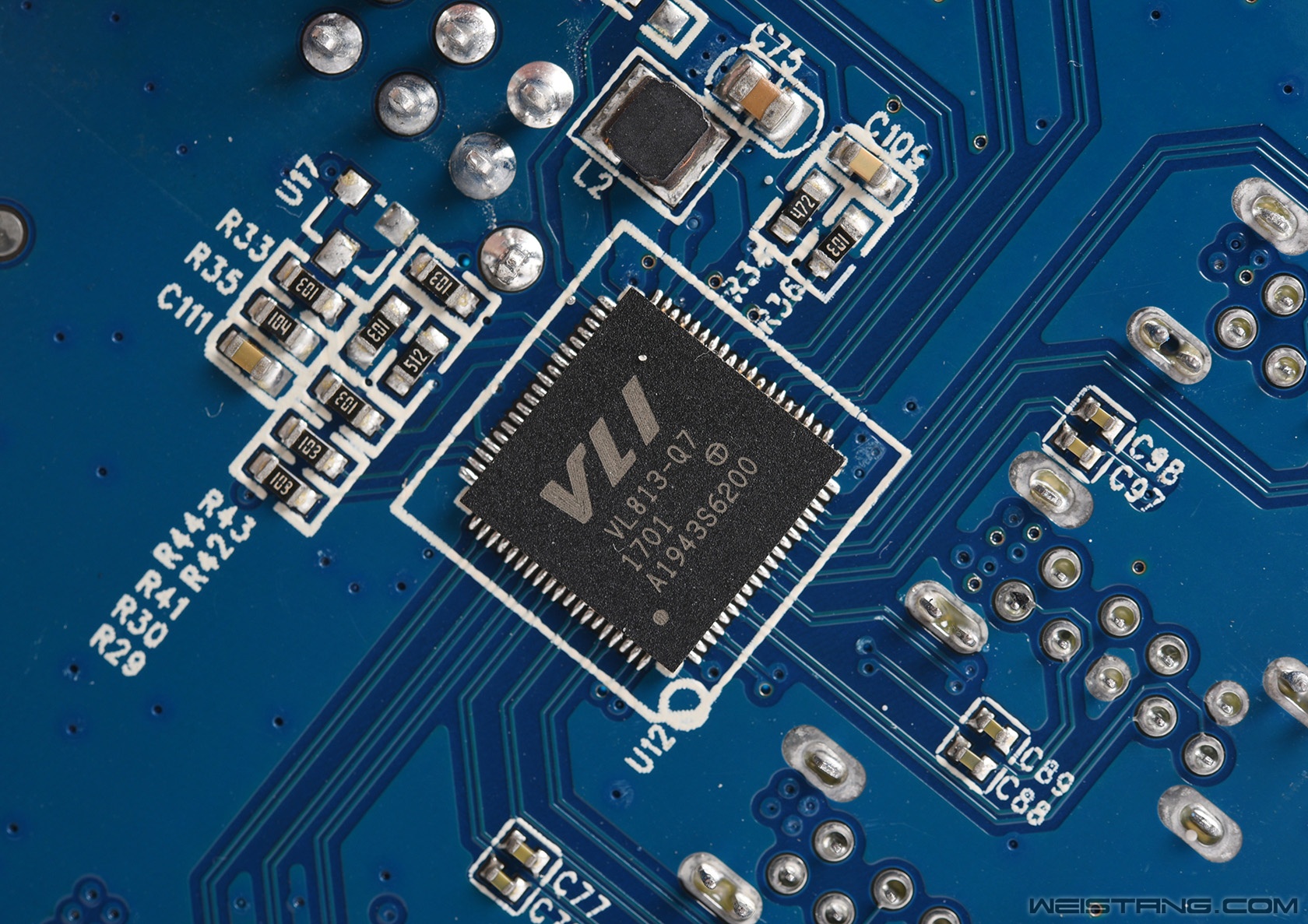

![]() 电源适配器铭牌 标称输出为12V3A 也就是最高可达到36W的直流输出 ![]() 顶面 ![]() 顶面特写 ![]() 接口正面特写 ![]() 底面有防滑胶垫 ![]() 后面的usb接口和电源接口以及独立的电源开关 ![]() 全部打散 拆解要从底面开始,底面是螺丝+卡扣固定,可以说整体外壳固定相当牢固,也为拆解带来一定难度。 ![]() 拆下的外壳部分特写 ![]() PCB正面特写 ![]() PCB背面特写 ![]() 正面 PCB采用的是全贴片元件,双层PCB有独立的FCOT供电电路,并且在稳压和保护等依托独立IC的设计完全没有缩水。这一点ORICO在这类旗舰级HUB设备中都是比较常见的。 ![]() U3 HUB中最新一代的VL813控制器 新的VL813主控内部整合了5V DC-DC稳压电路,所以我们在PCB上并没有看到给主控芯片供电的独立IC,同时功耗也更低。 ![]() 总共有两颗FR9855 FCOT供电IC主控 内部整合了MOSFET 支持防浪涌,短路保护,过流保护 提供5V的供电输出 ![]() 1Mb的Flash Memory芯片 固件存放于此 |
