拆解

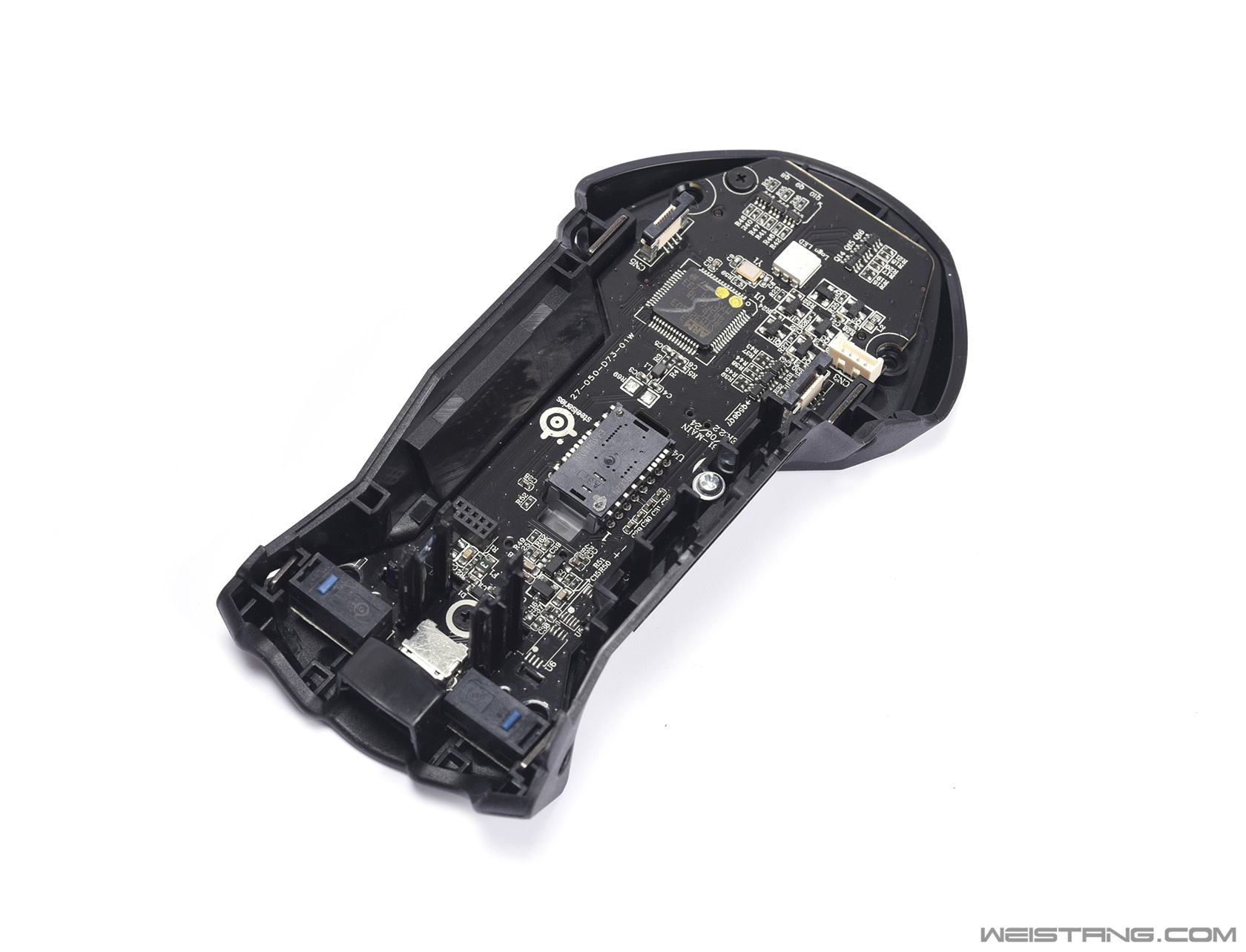

拆解很容易,撕掉底部的三片脚贴,拧下四颗螺丝后即可打开上壳。需要留意一下上壳与主PCB部分的排线。 上下壳排线部分 取下上壳 滚轮编码器和侧键等微动部分全在上壳的子PCB上。整体做工与RIVAL500保持一致。 上壳特写 按键柱特写 主PCB 底壳特写 能看到与上壳内部有很多对位固定的结构 高度传感器透镜特写 主PCB特写 背面 正面 PCB做工还是可以的,底部是赛睿鼠标中经常能见到的贴片RGB LED以及附近的对应三组供电电路,都是通过主控进行控制。 距离传感器特写 TRUEMOVE3光学引擎 其实就是PMW3360平台 意法半导体STM32F103 32位 ARM Cortex-M3架构,主频是72MHz,512KB闪存和64KB SRAM,属于偏性能级的主控。 ZIP代工的蓝点 赛睿标称6000万次使用寿命 |
W.L.Troy 发表于 2018-4-14 08:25
造型真不错,就是感觉偏大,对中小手玩家不太友好。
W.L.Troy 发表于 2018-4-14 08:25
造型真不错,就是感觉偏大,对中小手玩家不太友好。
月关的北极熊 发表于 2018-4-14 09:34
为啥这造型好像山寨的
