拆解

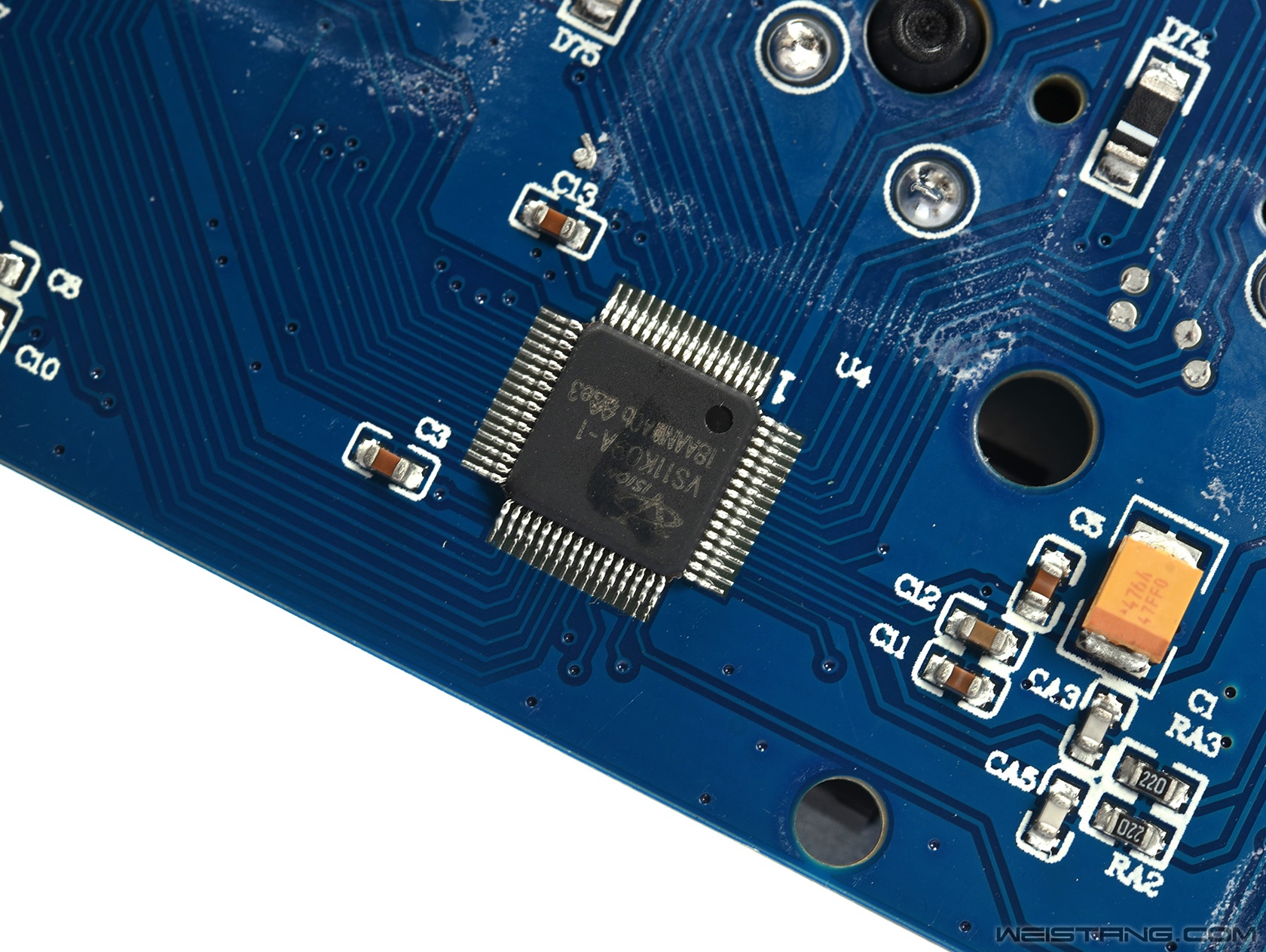

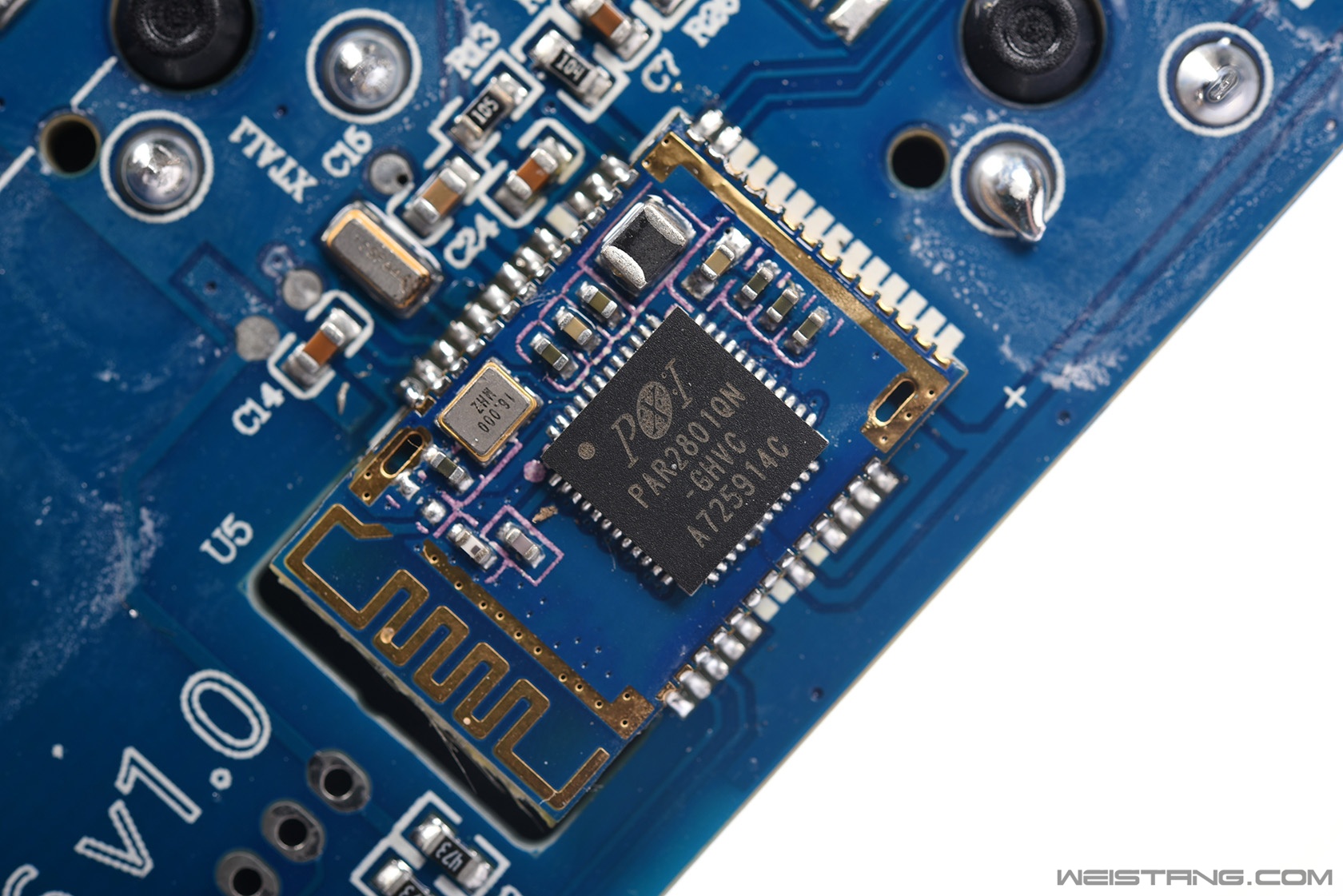

钢板上一共10颗螺丝,拧下后就可以直接取下PCB主体部分了。能看到底壳用了两颗聚合物锂电池,总共是3200mAh。 拆解 PCB特写 PCB特写 PCB布线规划很用心,尽管表面洗板痕迹比较明显,能看到在蓝牙射频电路部分与其他部分的做了差异化覆铜,为了提供更好的信号传递,毕竟天线模块靠近键盘底边。 维盛VS11K09A主控 偏重性价比的方案 毕竟F96不需要太多的按键功能性设定 原相PAR2801QN蓝牙模块 支持蓝牙v4.0协议 轴体焊点特写 Type-C 接口焊接特写 |
