拆解及PCB

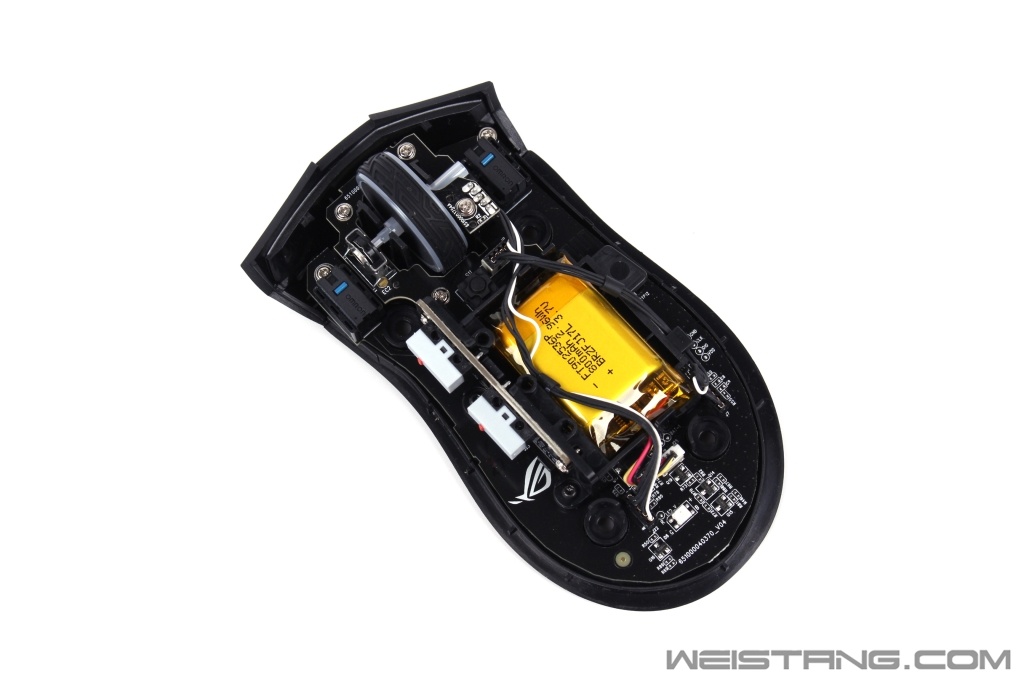

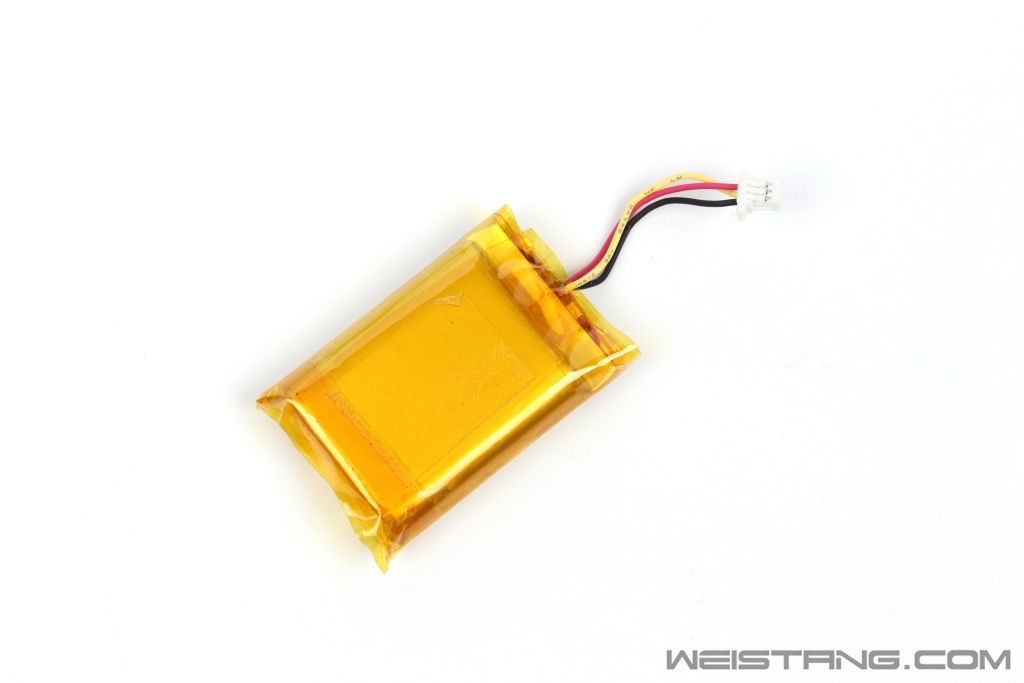

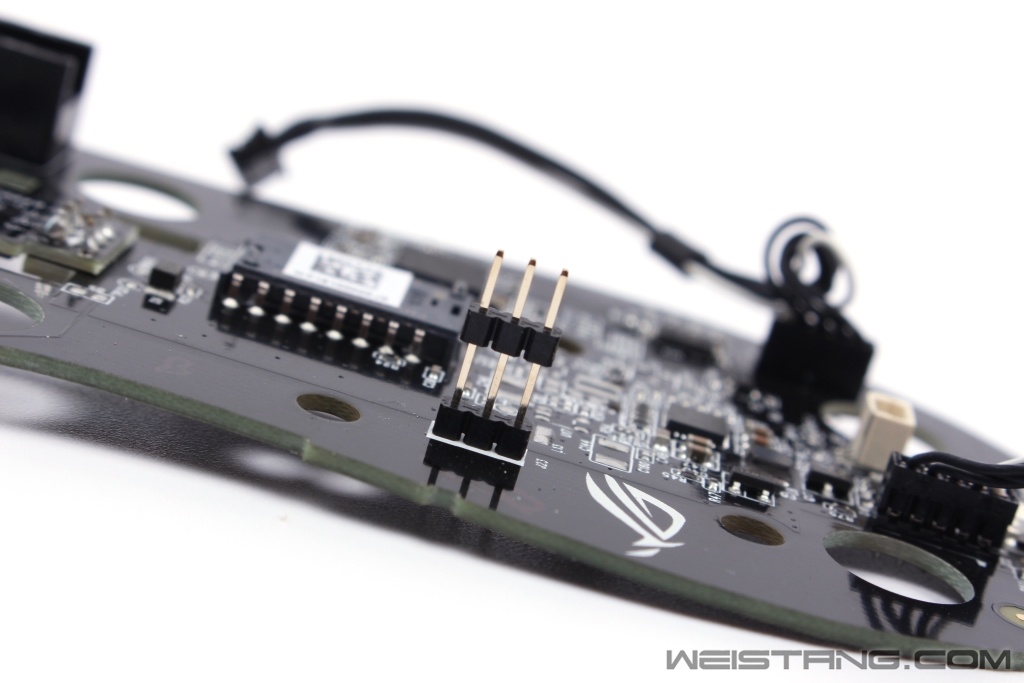

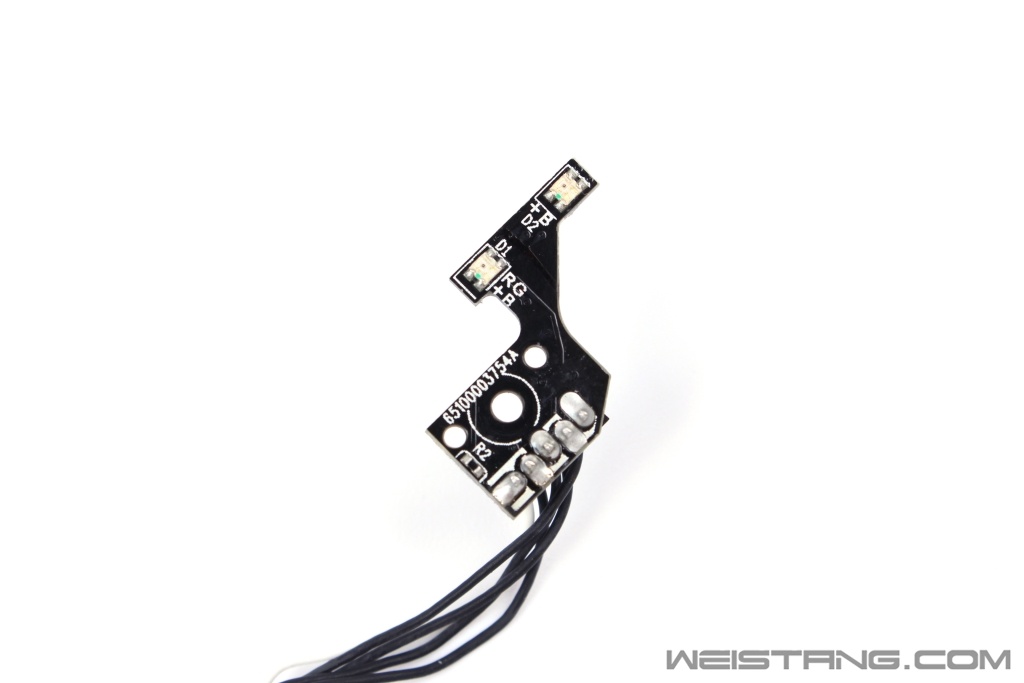

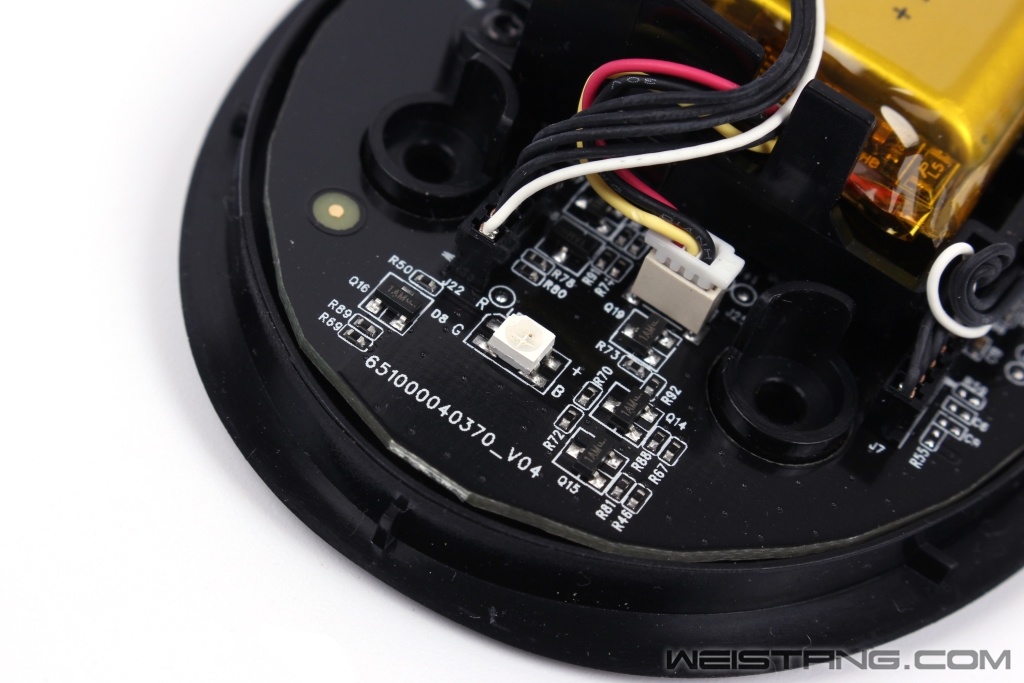

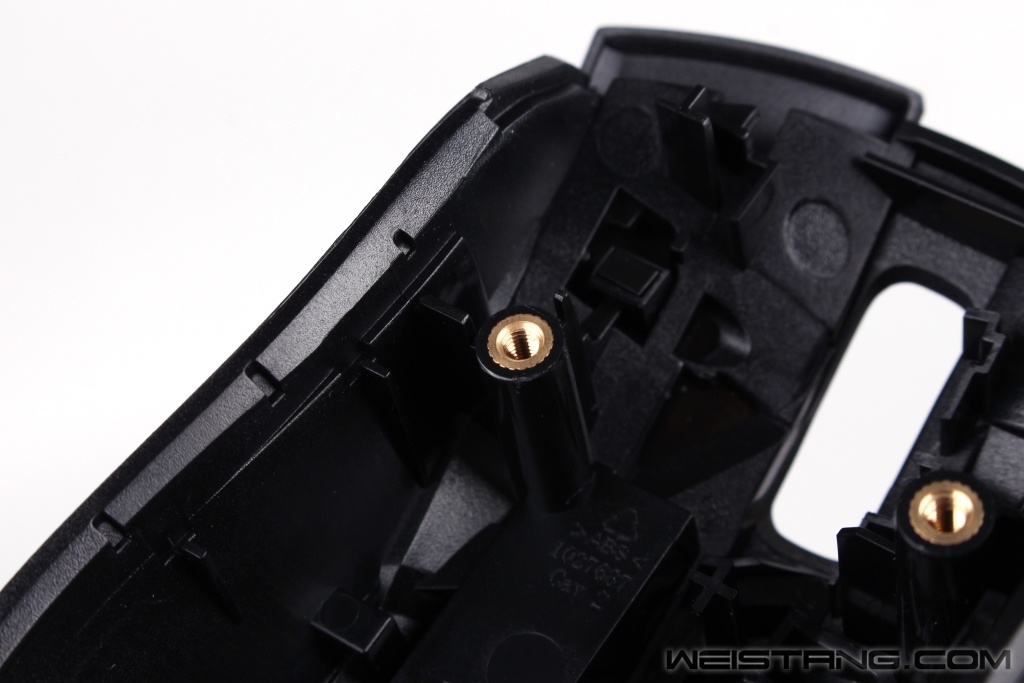

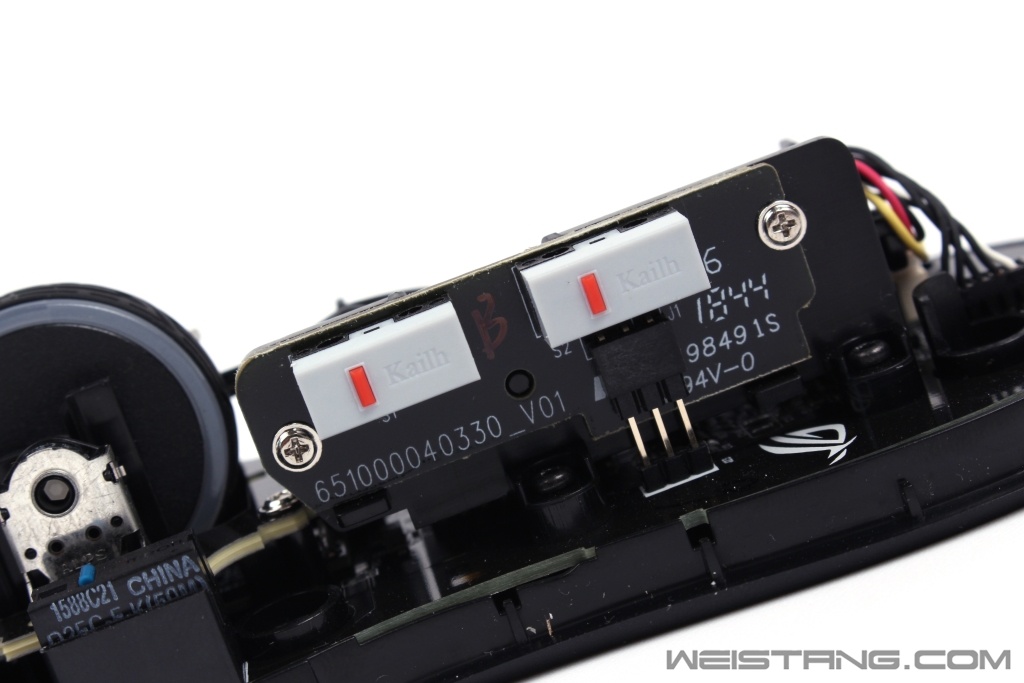

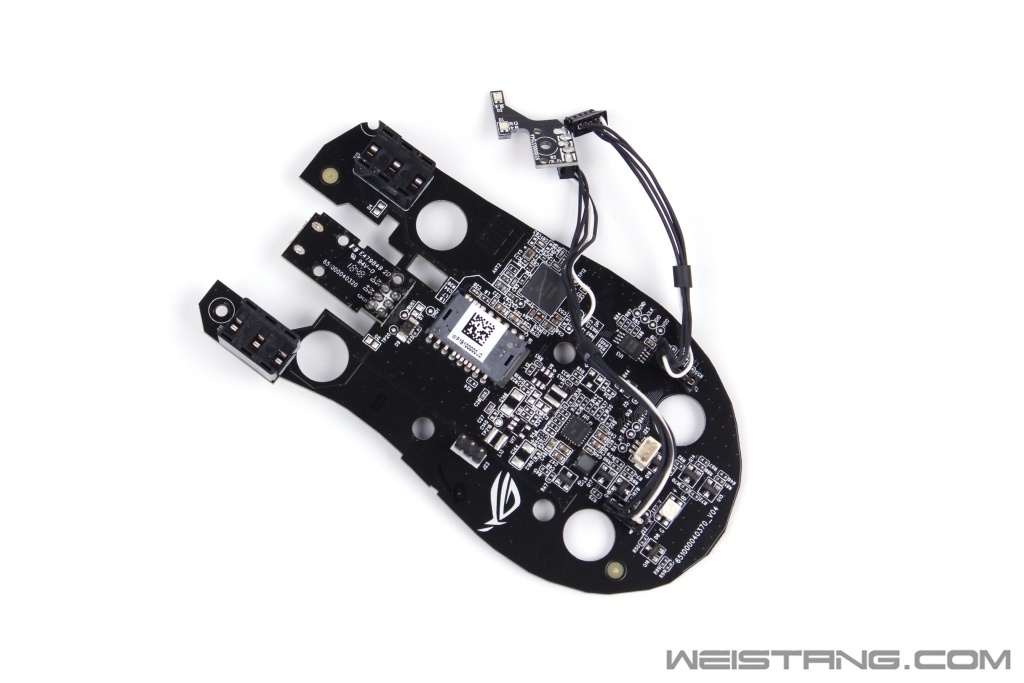

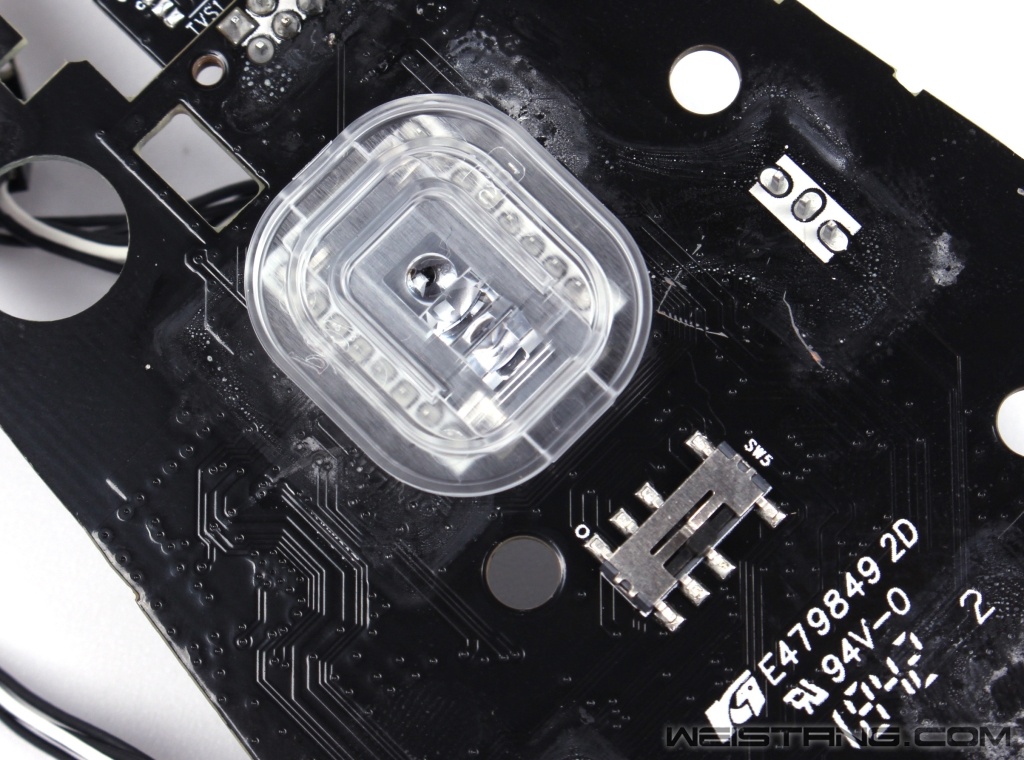

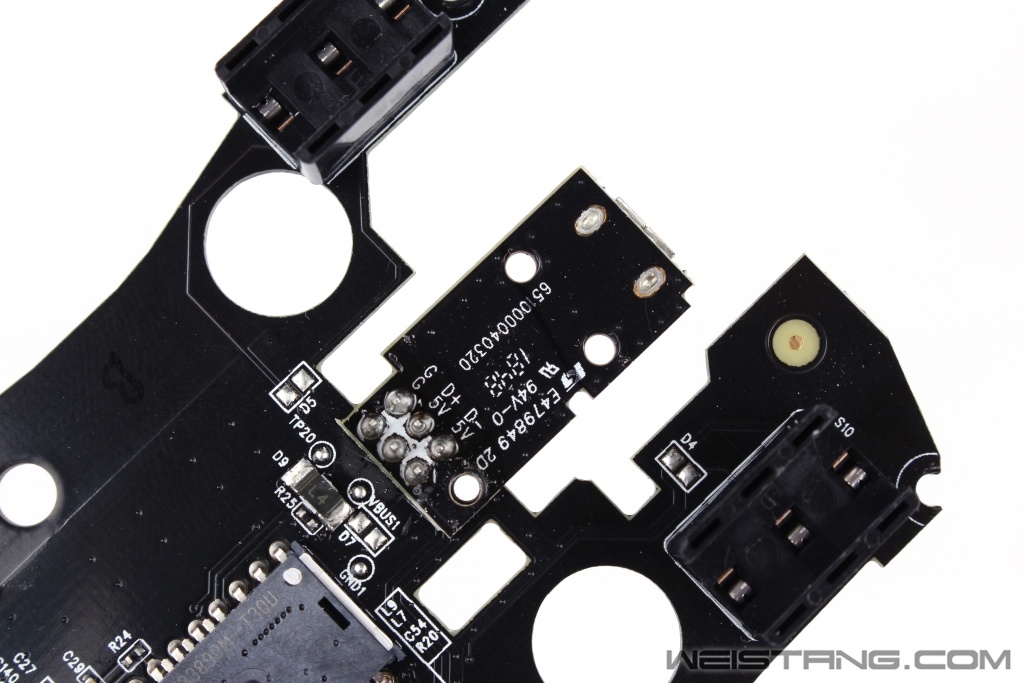

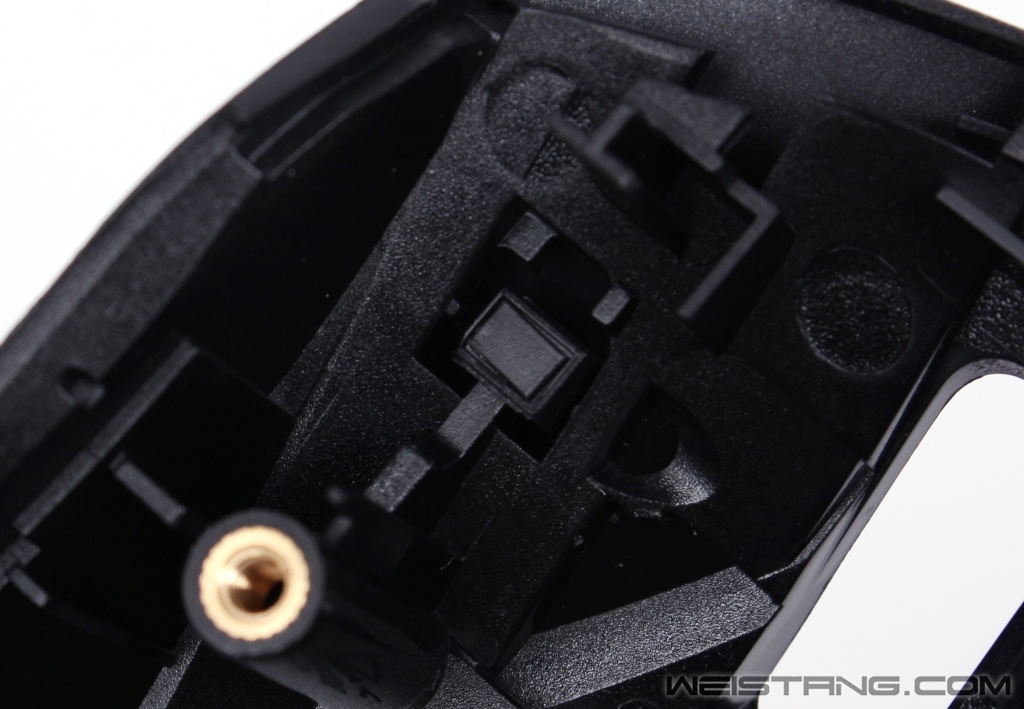

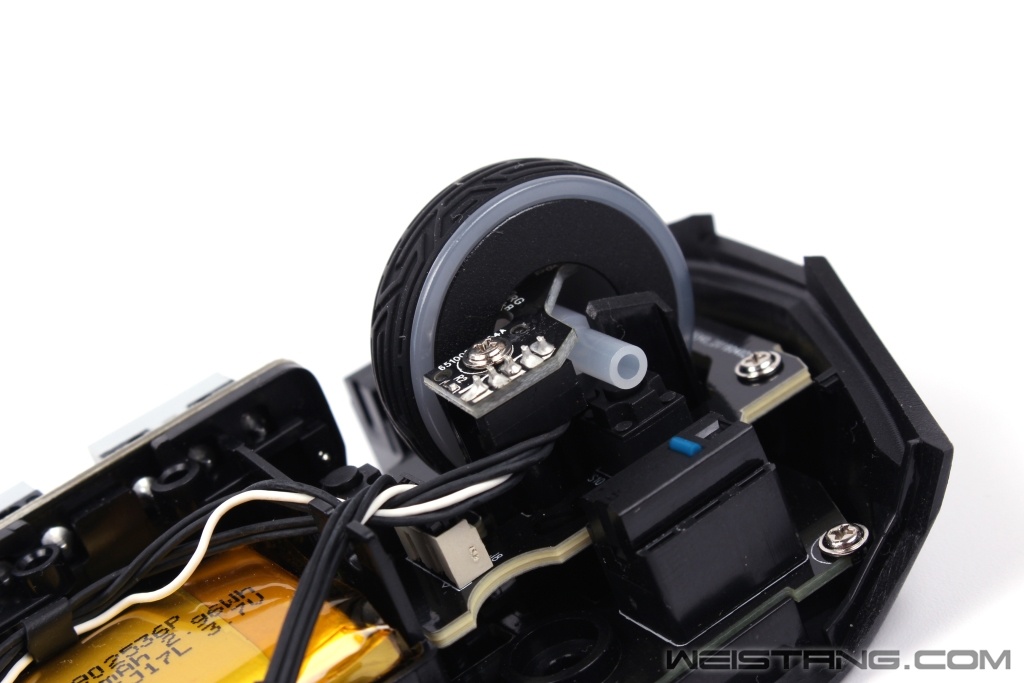

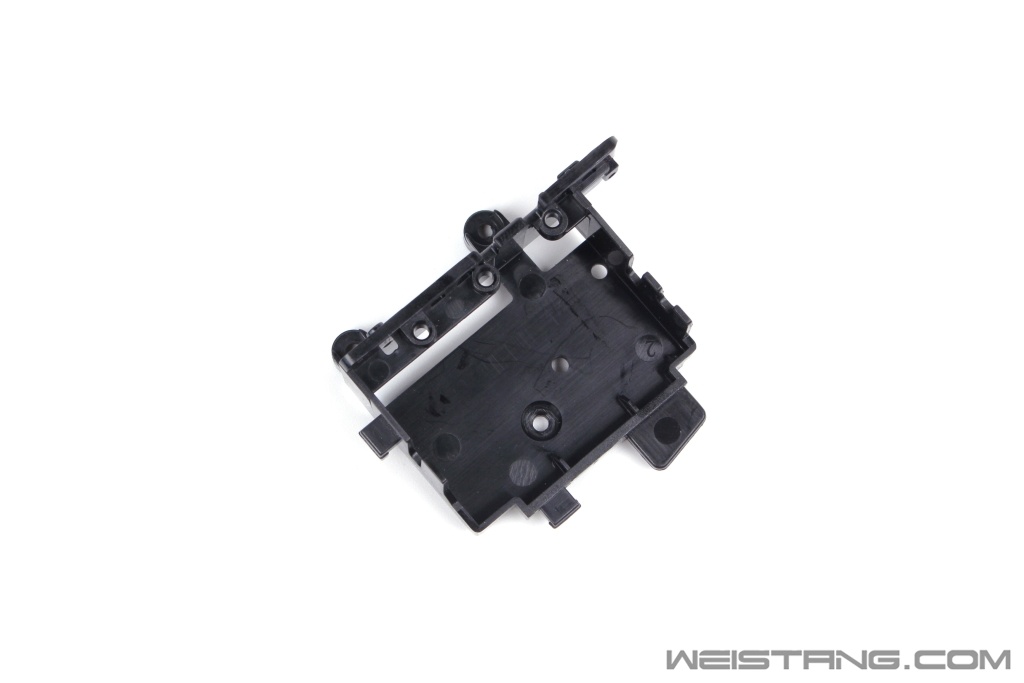

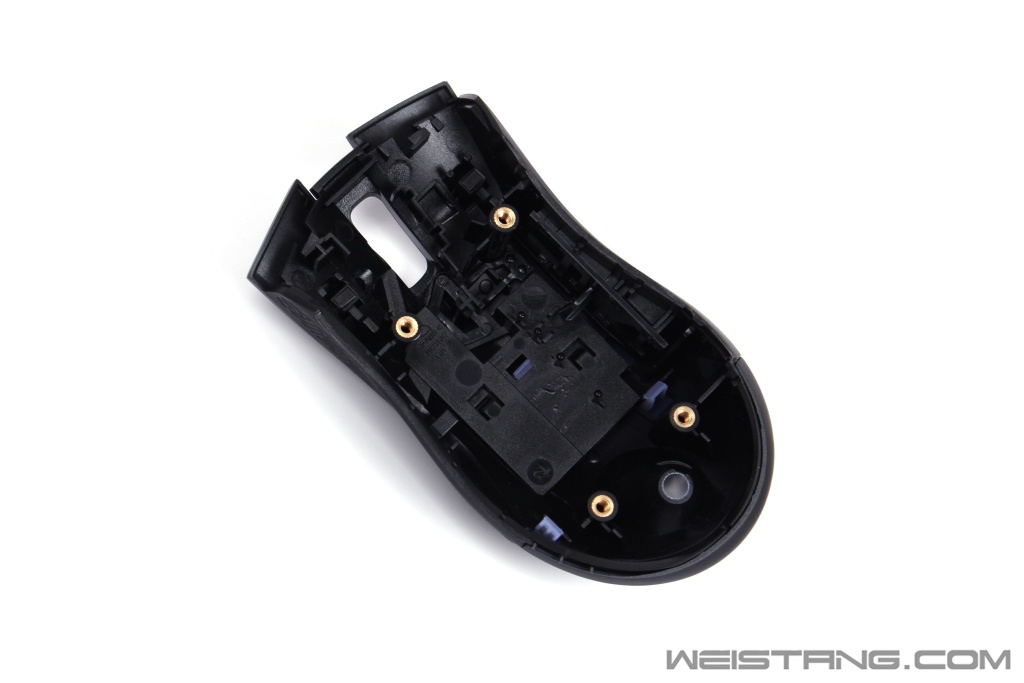

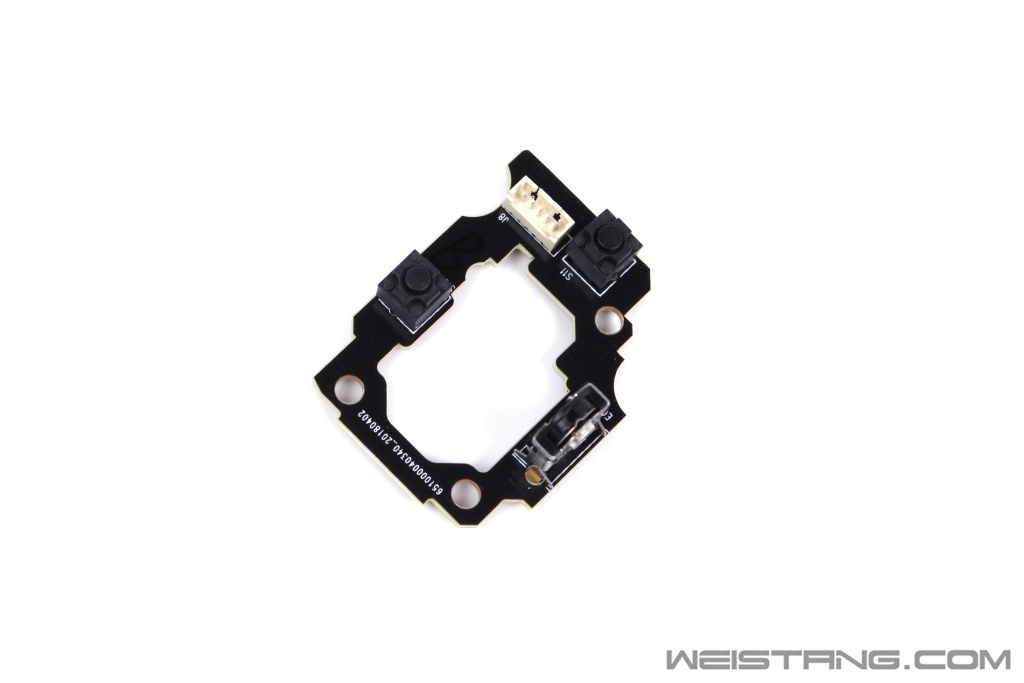

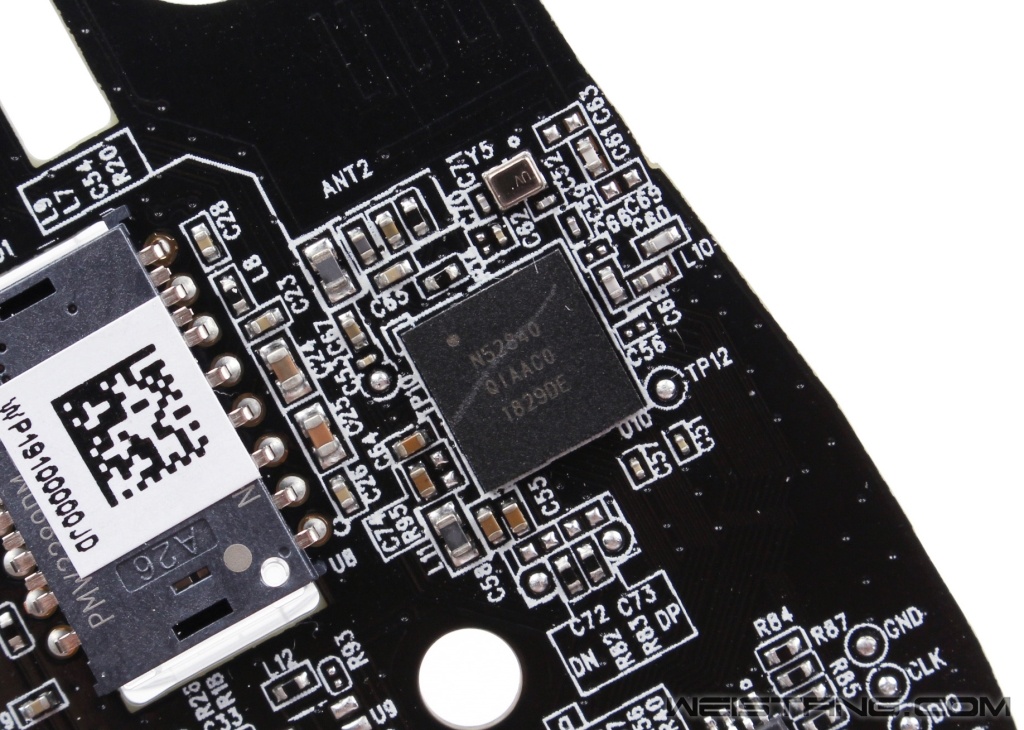

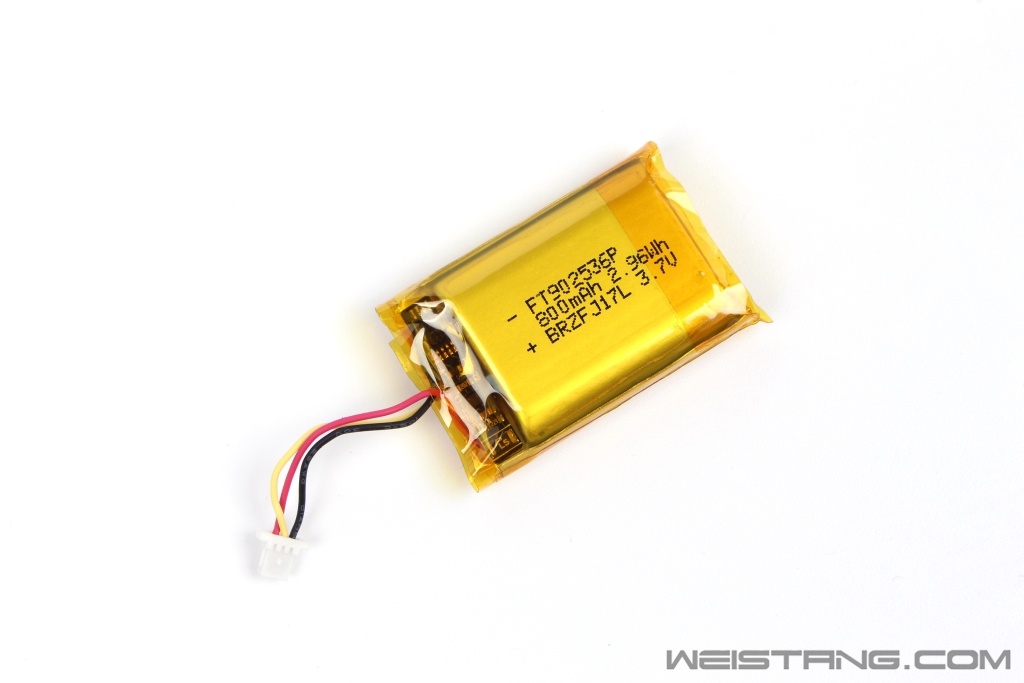

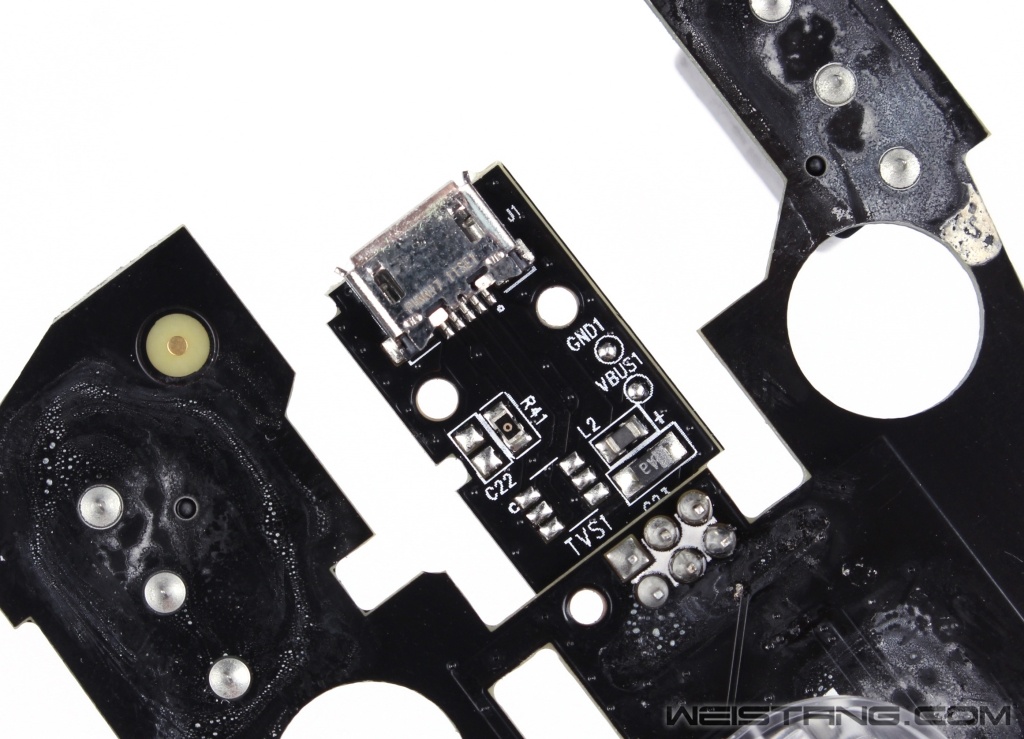

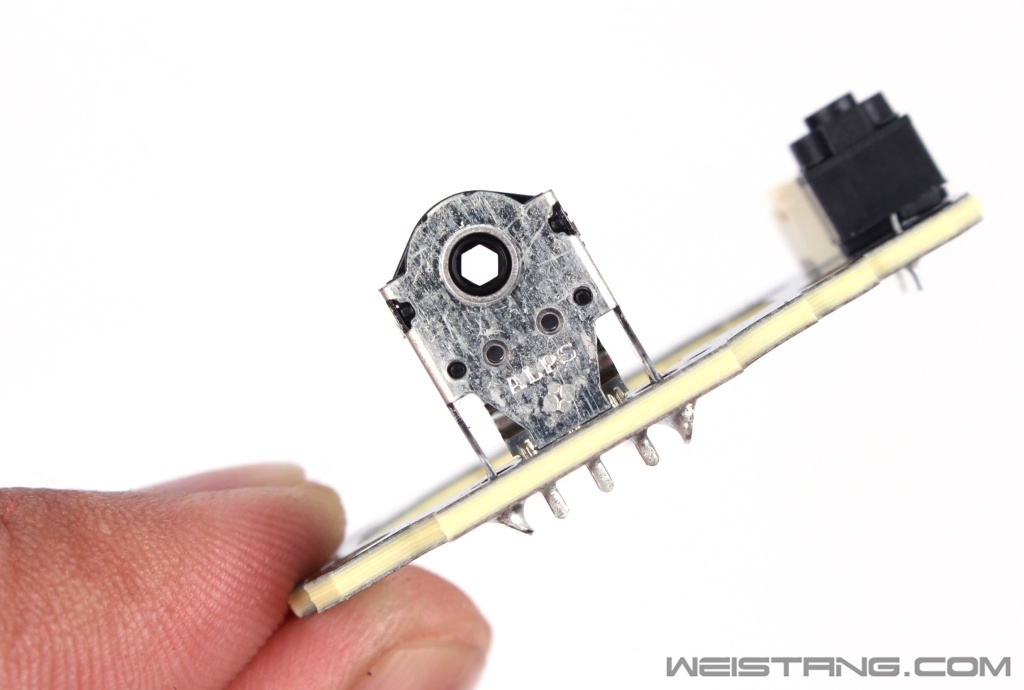

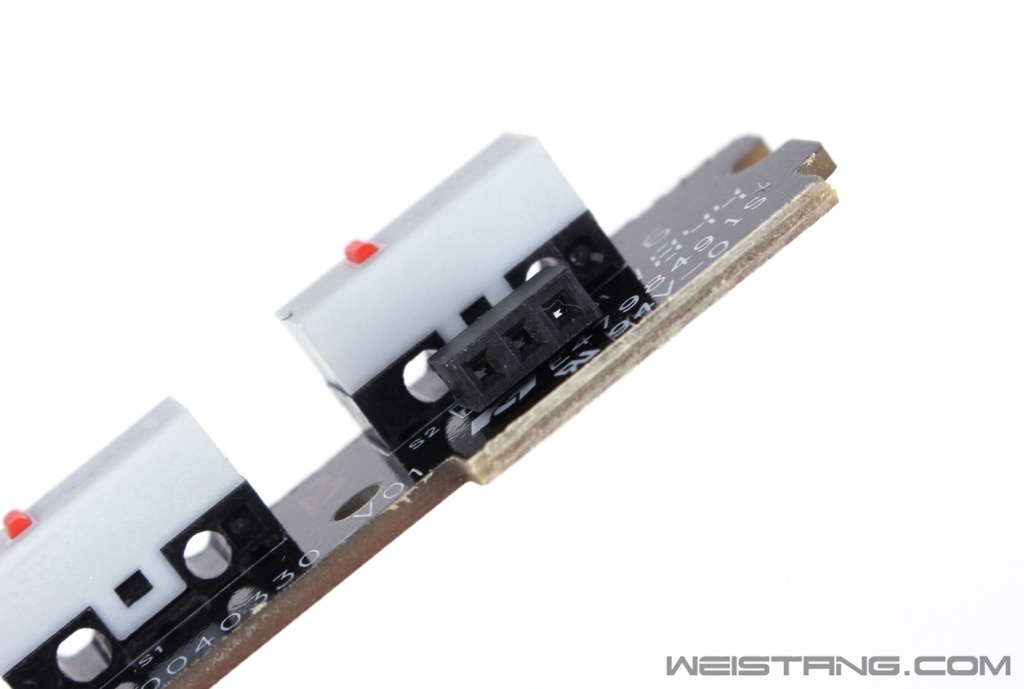

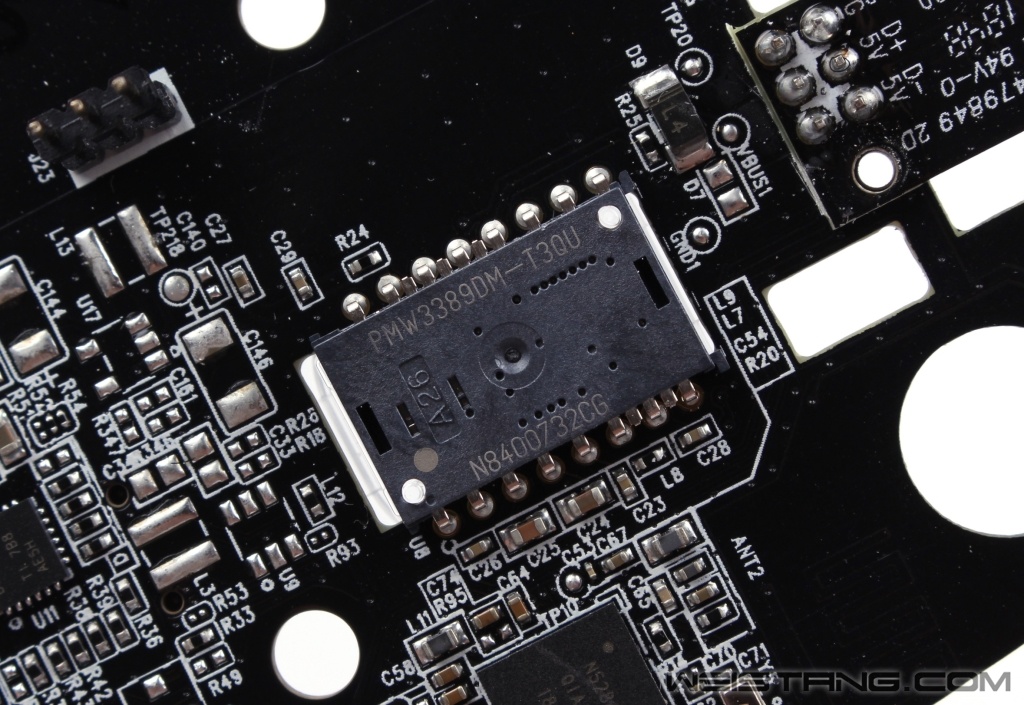

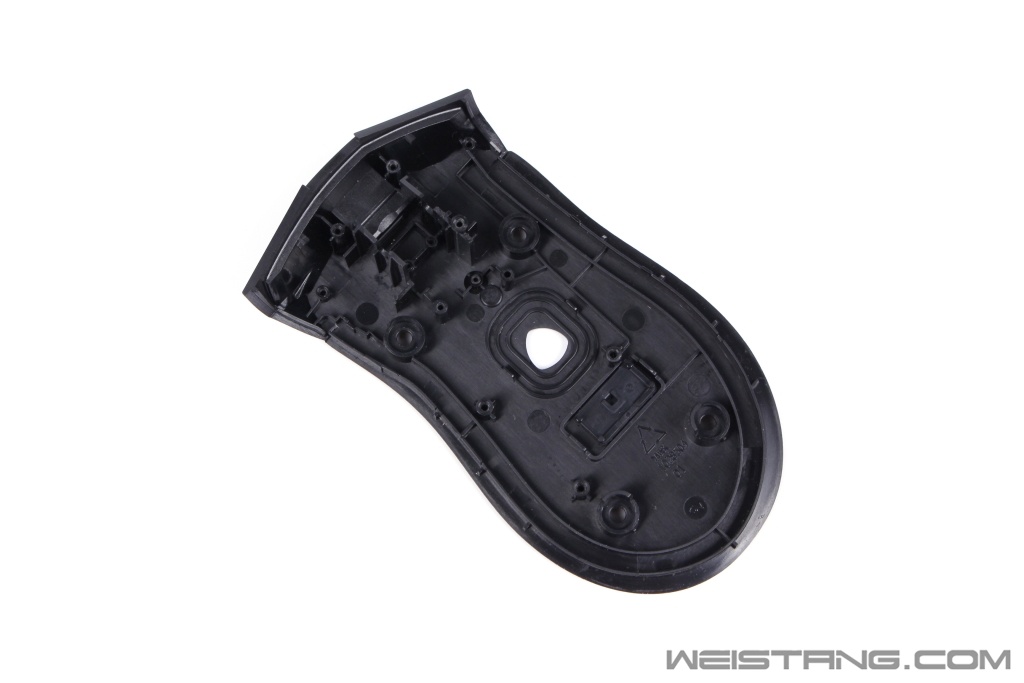

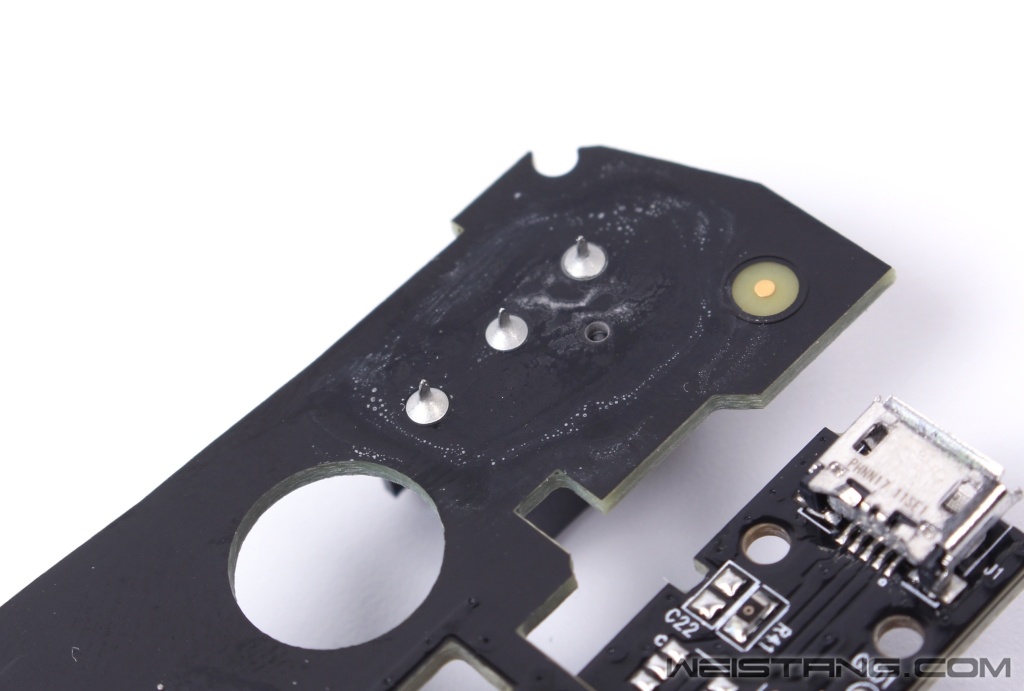

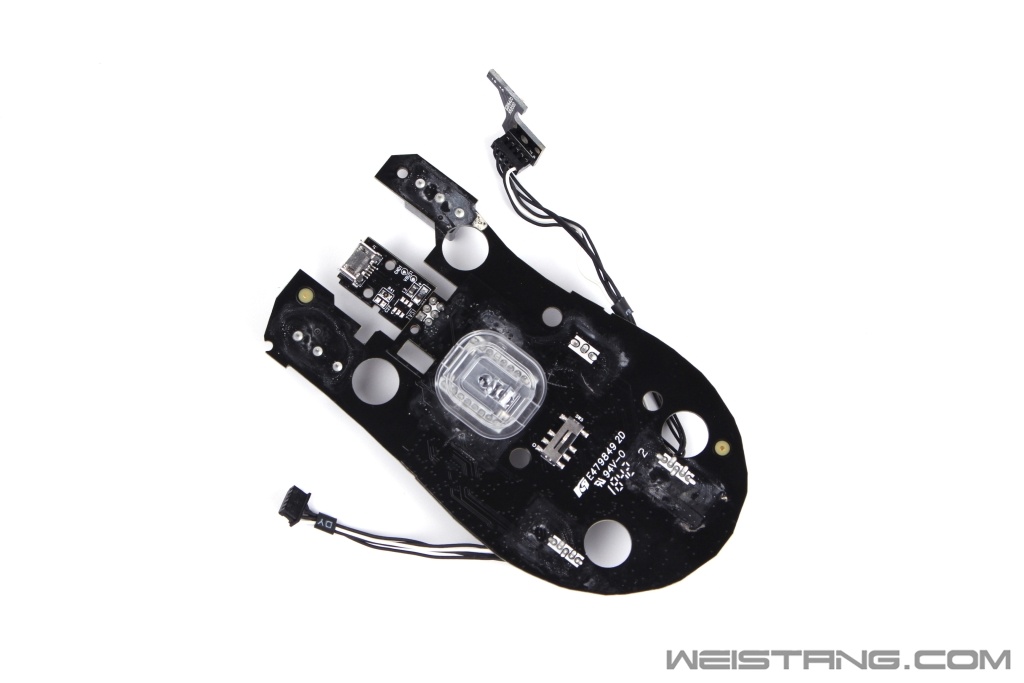

 上壳内部特写  金属螺丝柱 鼠标为了保证多次拆卸螺丝柱不会出现崩裂问题才把螺丝柱设计成更耐用的金属材质，这个设计十分合理。建议固定上壳的时候螺丝稍微拧紧一点，保证不会出现按键空键程问题。  加厚按键柱  鼠标内部特写  滚轮内嵌式灯光方案 在滚轮的内部插入一块小PCB，里面有发光灯珠，保证灯光可以打在滚轮内部再从白色区域透过来。这种滚轮的透光方案最早出现在第一代的雷蛇那伽梵蛇上，想不要沿用到了现在。  侧键微动 侧键微动PCB是直接固定在电池仓的侧面，通过3PIN插针跟底部的主PCB相连接。拆卸这里的时候不要拧下固定侧板的螺丝，拧下电池仓的螺丝垂直拔下来就好，安装过程则正好相反。  鼠标尾部的PCB灯珠  主PCB正面特写  主PCB背面特写 整个主板上的滚轮灯光PCB连接线和滚轮PCB连接线是直接焊在主板上的，无法拆卸，这里需要特别注意一下。主板背面依然存在大量助焊剂的痕迹，没有进行细致的洗板操作，不过这并不影响鼠标的使用。如果你不拆其实你也是看不到这里的。  微动插座的引脚焊点  前端接口PCB  前端接口PCB 前端接口PCB小板是通过6PIN的焊点跟主板相连接，为了增加牢固性，特别在前端小板上固定了三颗小螺丝。不管是拆卸还是安装都要注意不要把这三颗小螺丝弄丢了。  光头透镜及鼠标开关  滚轮内置灯光PCB  滚轮及中键PCB  日产ALPS编码器 这个小PCB上面只有一个日产ALPS编码器和两个方形微动，一个微动是鼠标中键微动，另一个则是dpi速度切换键微动，两个微动的触发力度都偏大一些。  凯华红点微动  3PIN插口  主PCB上的3PIN插针  nRF52840旗舰级性能的无线SoC整个方案 nRF52840 SoC采用32位64MHz ARM® Cortex™-M4F CPU，片内集成有1MB闪存和256kB RAM，同时支持无线2.4G和蓝牙5.0无线传输功能，并且具有优秀的超低功耗表现，非常适合高端无线鼠标使用，保证鼠标的续航时间。  原相PMW3389光学传感器 目前很多主流高端电竞鼠标都是采用这款光学传感器，可实现100-16000dpi的速度调节，某些品牌在使用这款传感器的定制版，可以实现1dpi的最小步进。  电池特写  电池特写 800mAh锂电池，电池前端配有安全保护电路，底部则是由一层双面胶，双面胶的目的就是沾到电池仓的表面，防止鼠标移动时电池在内部产生晃动。因为电池仓尺寸所限，后期想升级电池容量的DIY不太容易操作。  电池仓  鼠标底壳特写  滚轮特写 |
