拆解

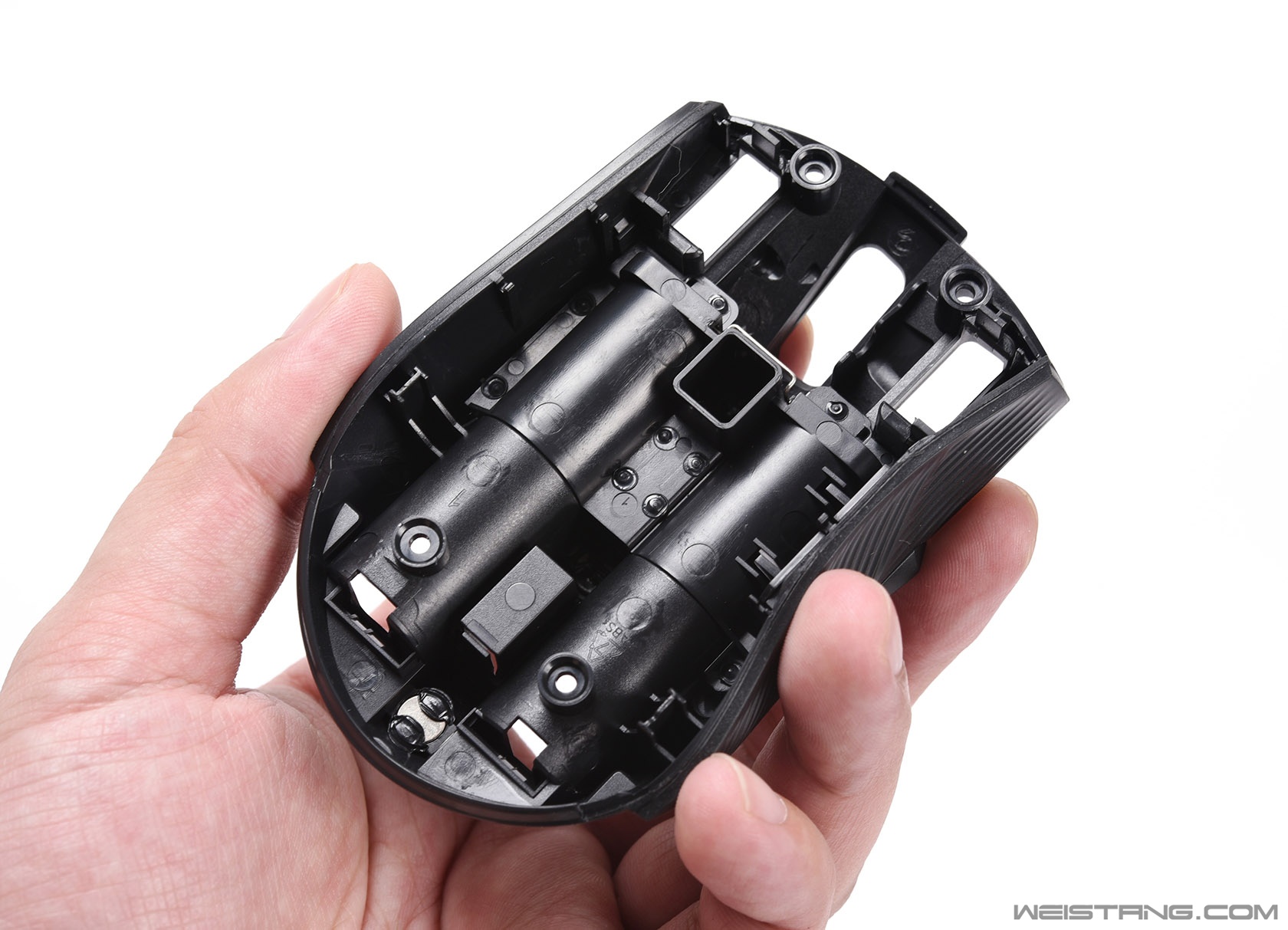

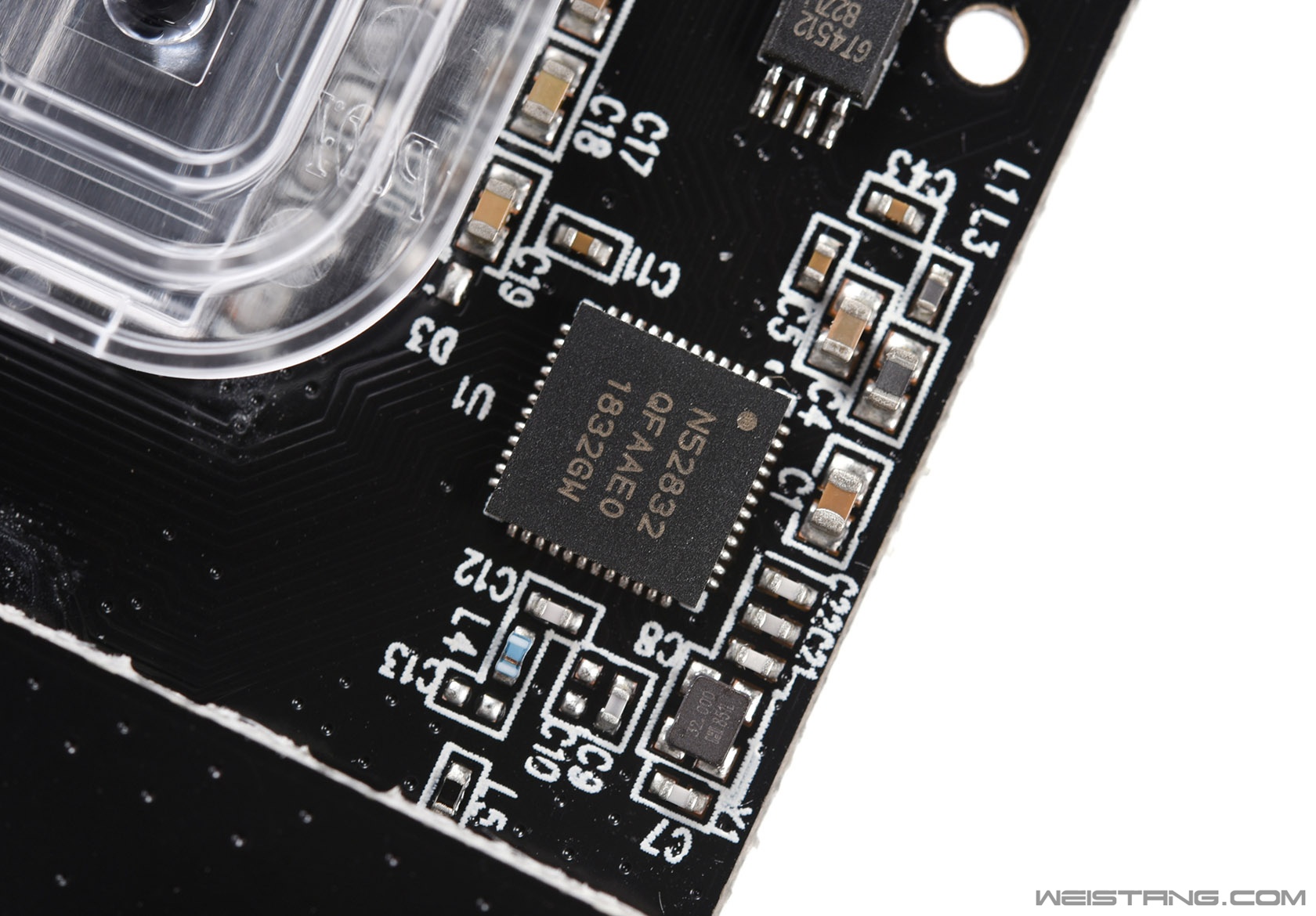

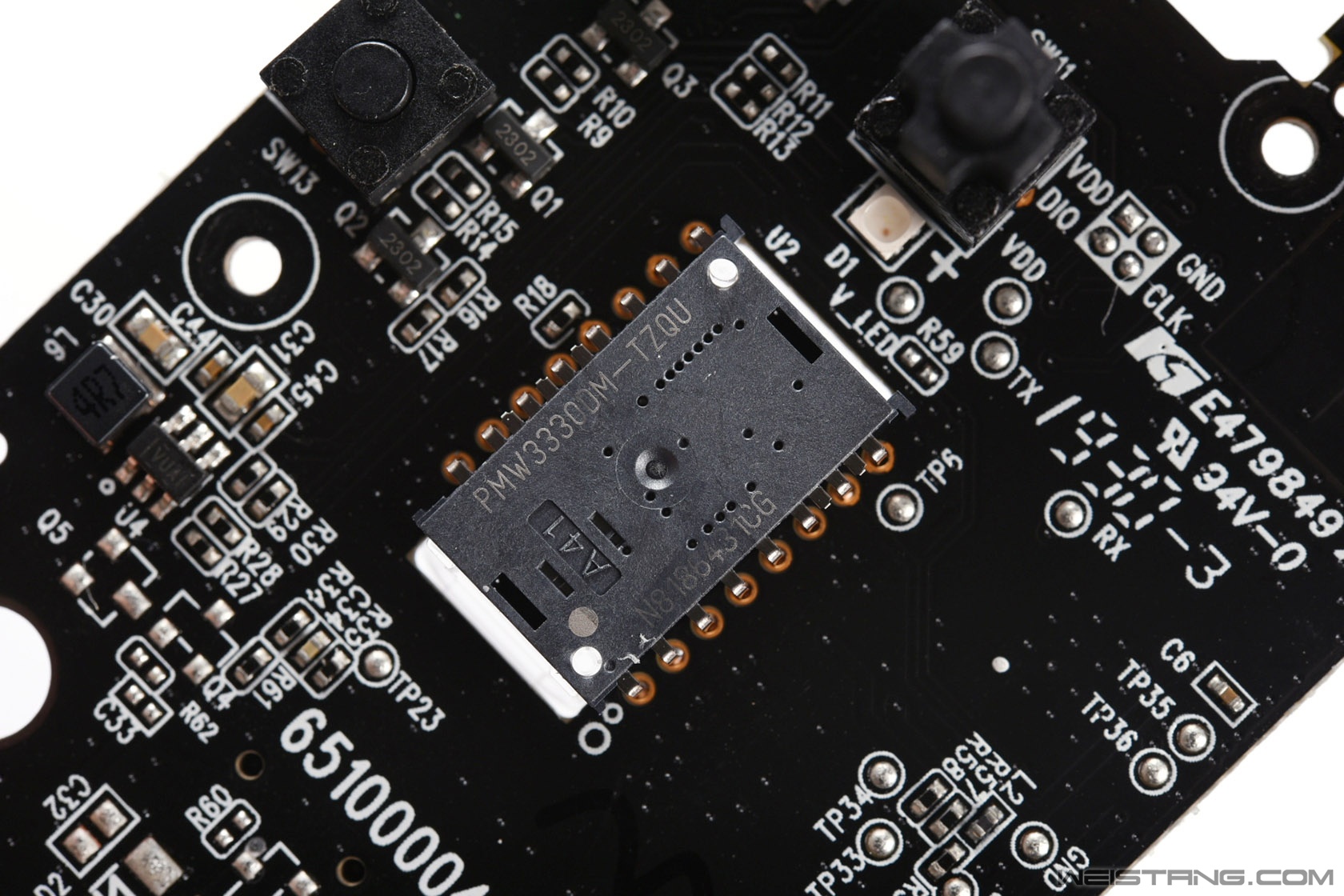

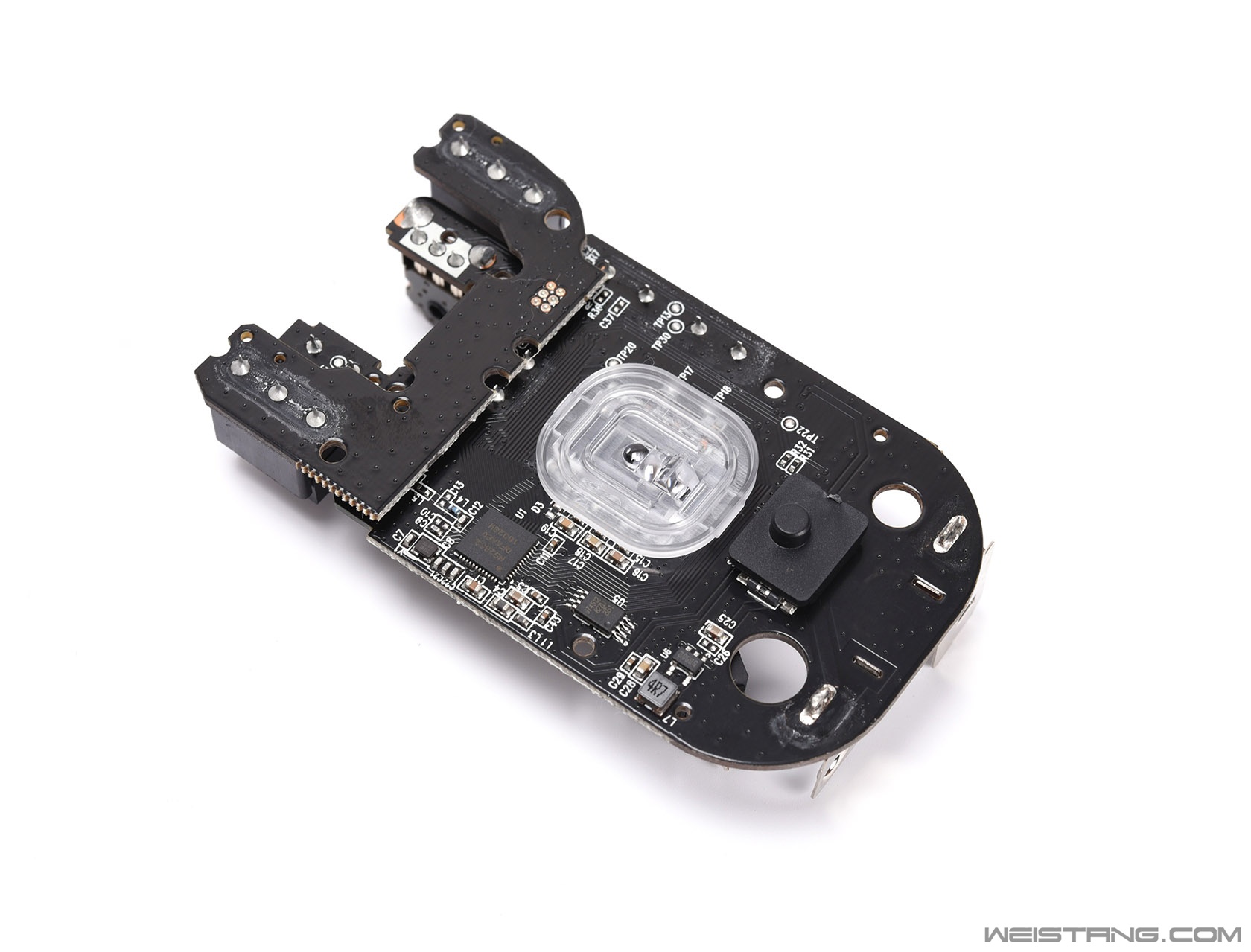

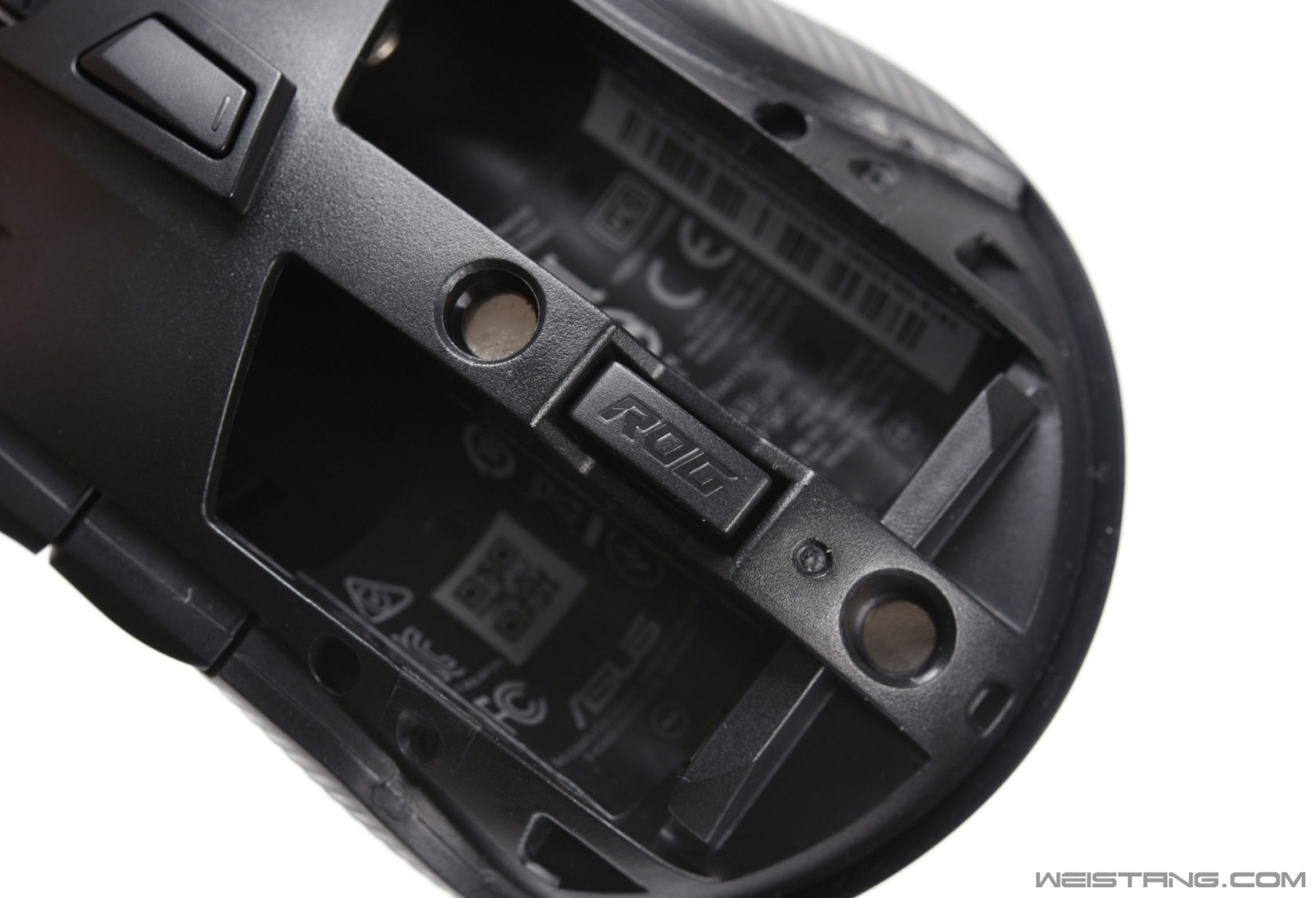

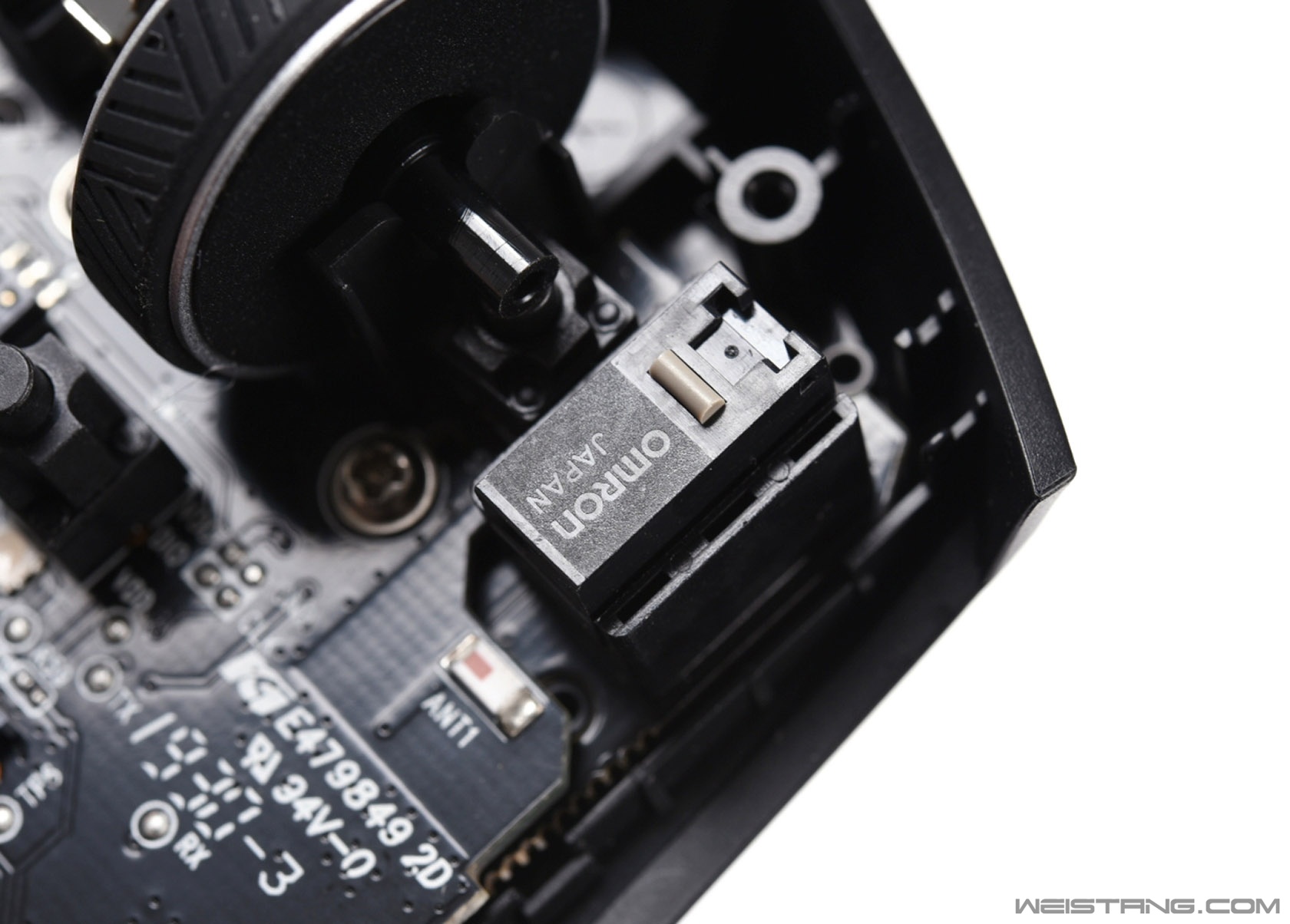

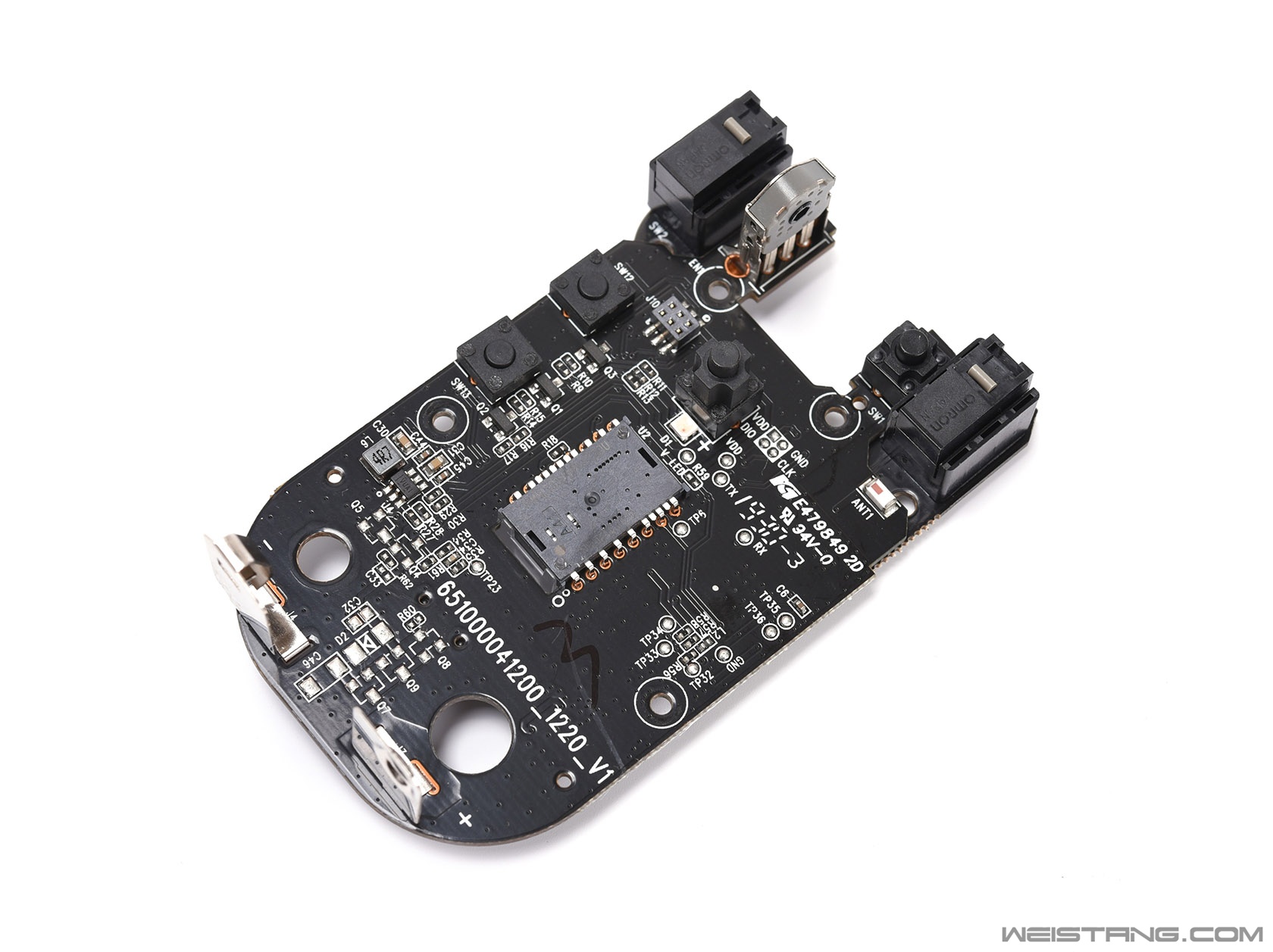

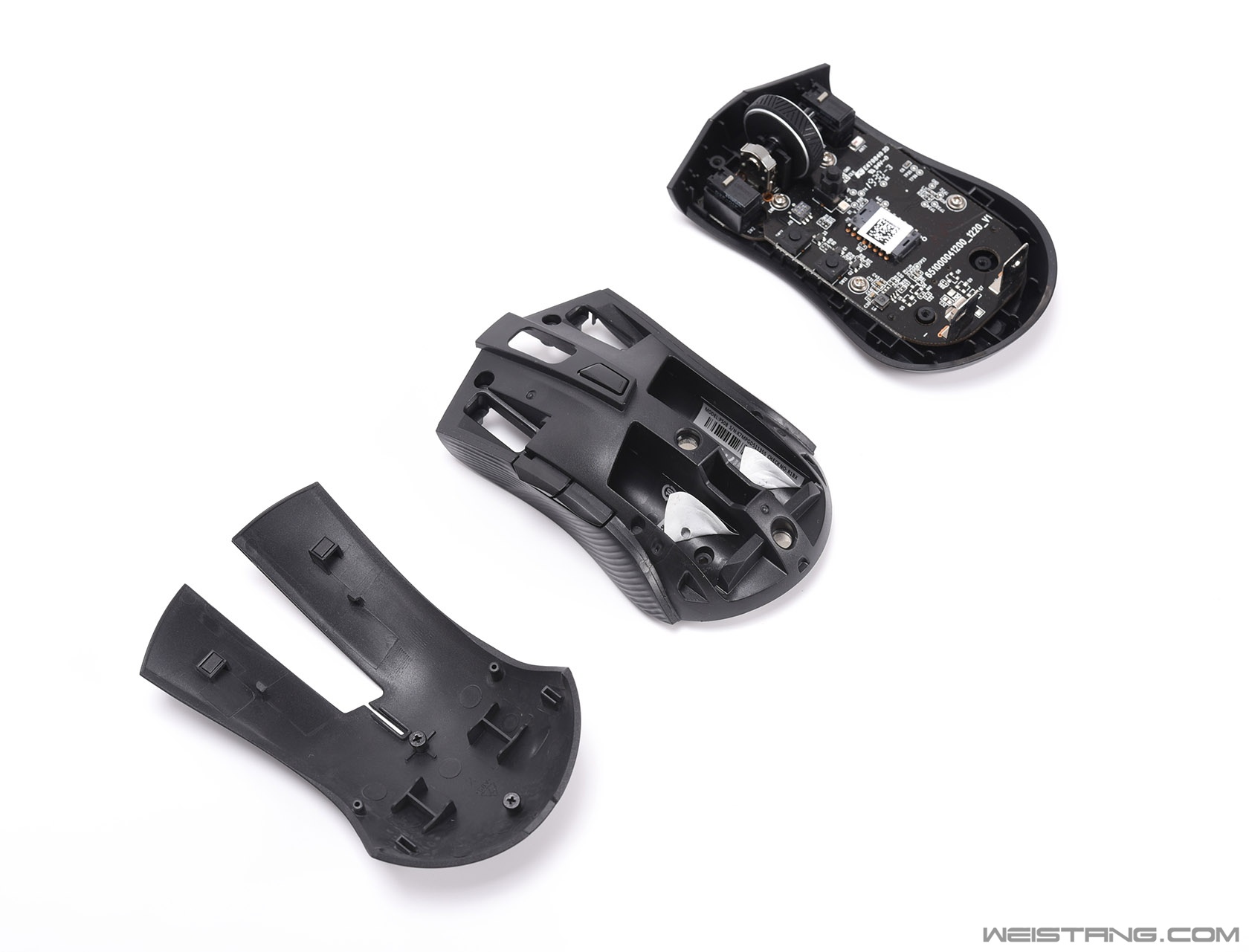

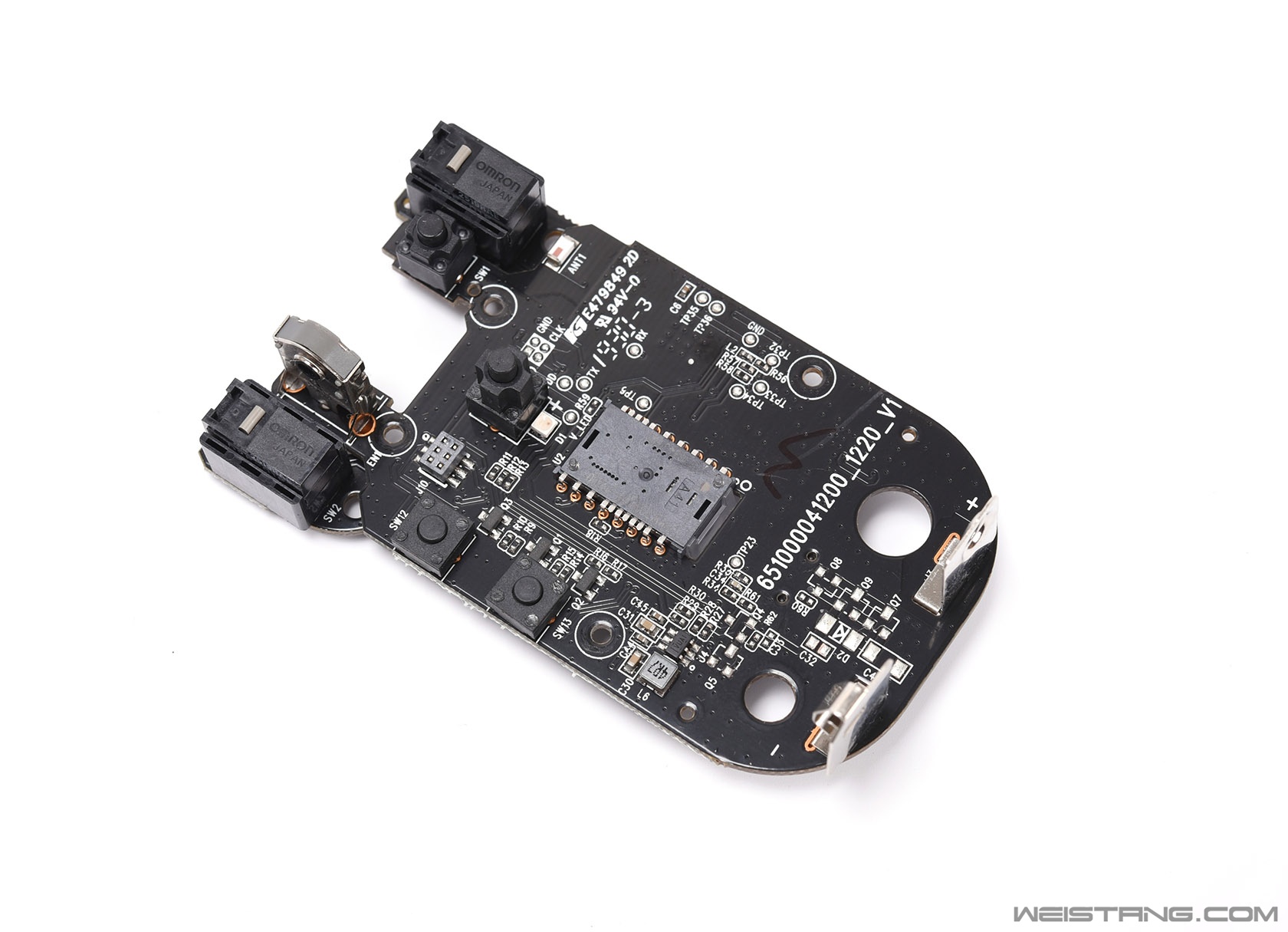

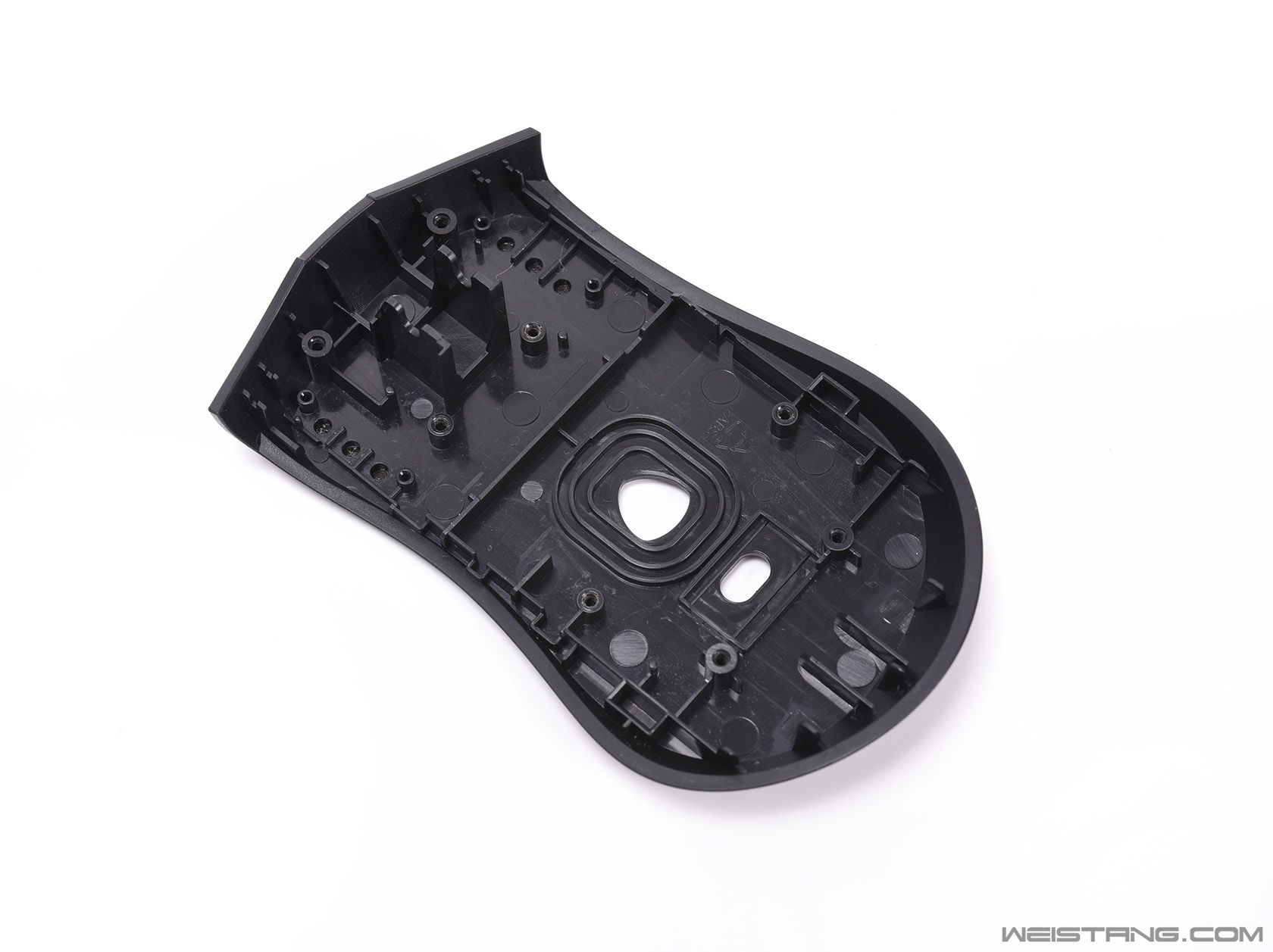

拆解很容易,四颗螺丝都在中壳内部,取下上壳就能看到前部有两颗螺丝,电池仓贴纸下各有一颗螺丝,都拧下后就可以轻松分开中壳了。 取下上壳 2.4G适配器收纳特写 中壳底部特写 能看到同样重心比较靠后 拆解 底壳特写 微动插座特写 PCB PCB PCB用的是双层结构,用的是插针连接,侧键和中键以及dpi切换键微动开关都是方形微动。光学引擎在PCB正面,供电以及射频主控都在PCB背面。 背面能看到PCB的双层结构 原相PMW3330光学引擎 跟自家的ROG Pugio同样的方案 属于中高端的光学引擎 nRFN52832 2.4GHz无线射频控制器 跟我们刚刚评测过的MX Master 3同样的无线射频控制器方案,属于一款高端型号,搭配合理的天线布局拥有很好的无线传输稳定性和低延迟,功耗也控制的很不错,这一点非常良心。 |
