拆解

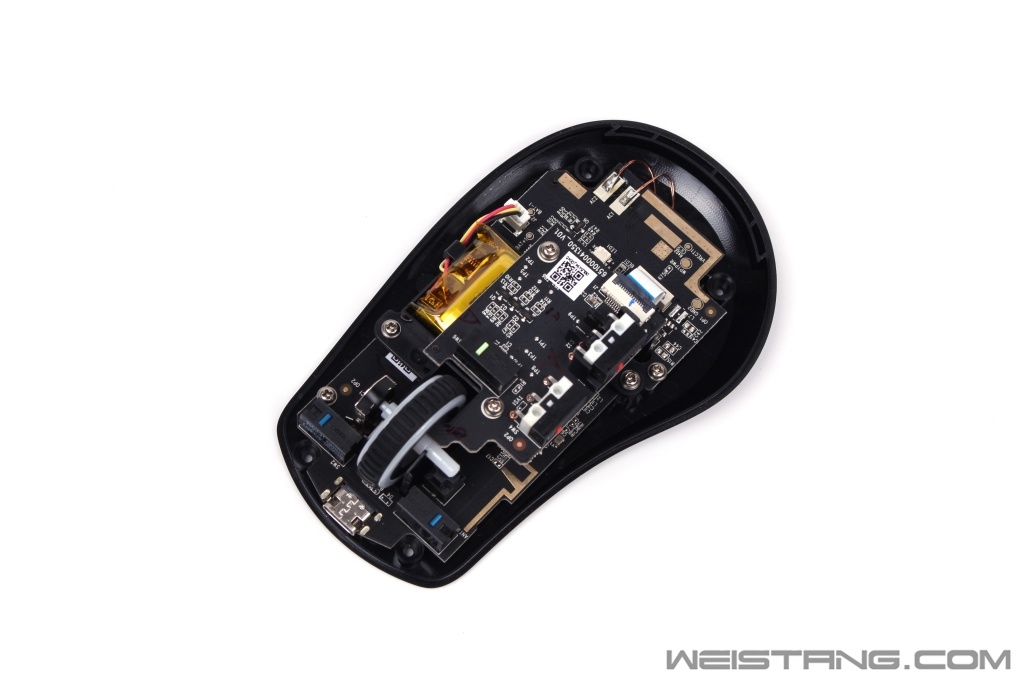

 鼠标拆解 鼠标拆解比较简单，但是有一个小设计会比较特殊，鼠标的脚贴下面一共四颗螺丝，有三颗是十字规格，一颗是米字规格，但是米字工具也十分常见。  鼠标上壳特写  按键柱特写 在按键柱部分可以看到接触点增加了硬垫，现在很多鼠标都是采用这种设计，保证按键柱的耐磨程度，减少与微动触点的磨损。鼠标上壳并没有设计电路部分，所以拆解分离会十分简单。  鼠标内部特写  鼠标内部特写 鼠标的电路部分全部集中在底壳部分，侧键及顶部按键设计在一个PCB上，并且跟主PCB通过软排线相连。电池拥有一个自己独立的存储仓，正好夹在两层PCB的中间位置。  PCB后部的无线充电线缆  D2FC-F-K（50M）微动开关  凯华绿点微动开关  凯华红点弯脚微动开关  凯华编码器 整个鼠标除了左右键采用了欧姆龙的蓝点微动开关以外，其他微动及编码器都是采用的凯华的产品，侧键采用弯脚微动就可以不用垂直PCB的方案，这样还可以让侧键部分更加的稳固一些。  USB-C充电接口  侧键PCB正面特写  侧键PCB背面特写 侧键的PCB除了负责侧键的功能以外还负责给滚轮提供光源，前端的白色部分就是一个柔光垫，不让Led的灯光过于直射而导致滚轮上的色彩不均匀。  主PCB  高脚中键微动开关  原相定制的PMW3389光学传感器 这是一颗为标枪RGB游戏鼠标定制的PMW3389光学传感器，编号的末端可以看到HX的字样。之所以用定制传感器就是要在保持高性能的基础上降低鼠标的功耗，为长时间的续航做充分的准备。  nRF52840旗舰级性能的无线SoC整个方案 nRF52840 SoC采用32位ARM Cortex M4F 处理器，主频64MHz，片内集成有1MB闪存和256kB RAM，同时支持无线2.4G和蓝牙5.0无线传输功能，并且具有优秀的超低功耗表现，非常适合高端无线鼠标使用，保证鼠标的续航时间。虽然支持蓝牙5.0传输功能但是这款鼠标并未开启此功能，后期的产品有可能会做2.4G无线和蓝牙双模版。  PCB背面特写  IDT无线充电单芯片SoC解决方案 IDT的P9025AC是集成了整流器和LDO的5W Qi兼容无线接收器，具有先进的外部物体检测特性，接收器包括高效率同步全桥整流器和5.3V/1A LDO输出级，能自动检测发送器的存在与否，以及初始化WPC AC调制通信协议，主要用在PC外设，智能家电和以电池为能源的设备上。  充电线圈部分  滚轮特写  电池及电池仓  800mAh锂电池 电池仓的存在就是为了很好的固定这块锂电池，锂电池不仅是卡在里面而且底部还有双面胶做固定，电池上面还有一层软海绵，防止上层PCB对电池的压迫。 |
