拆解

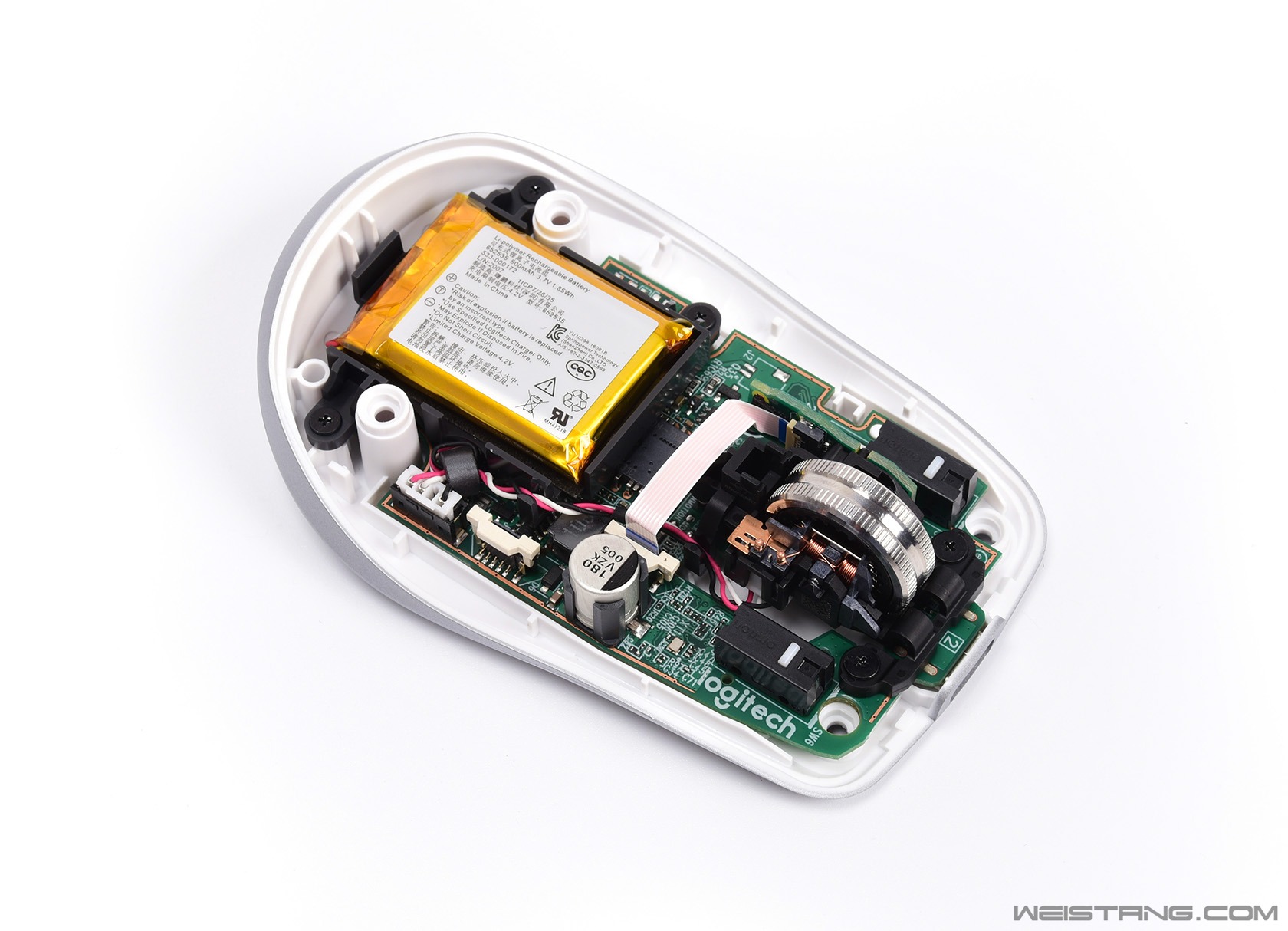

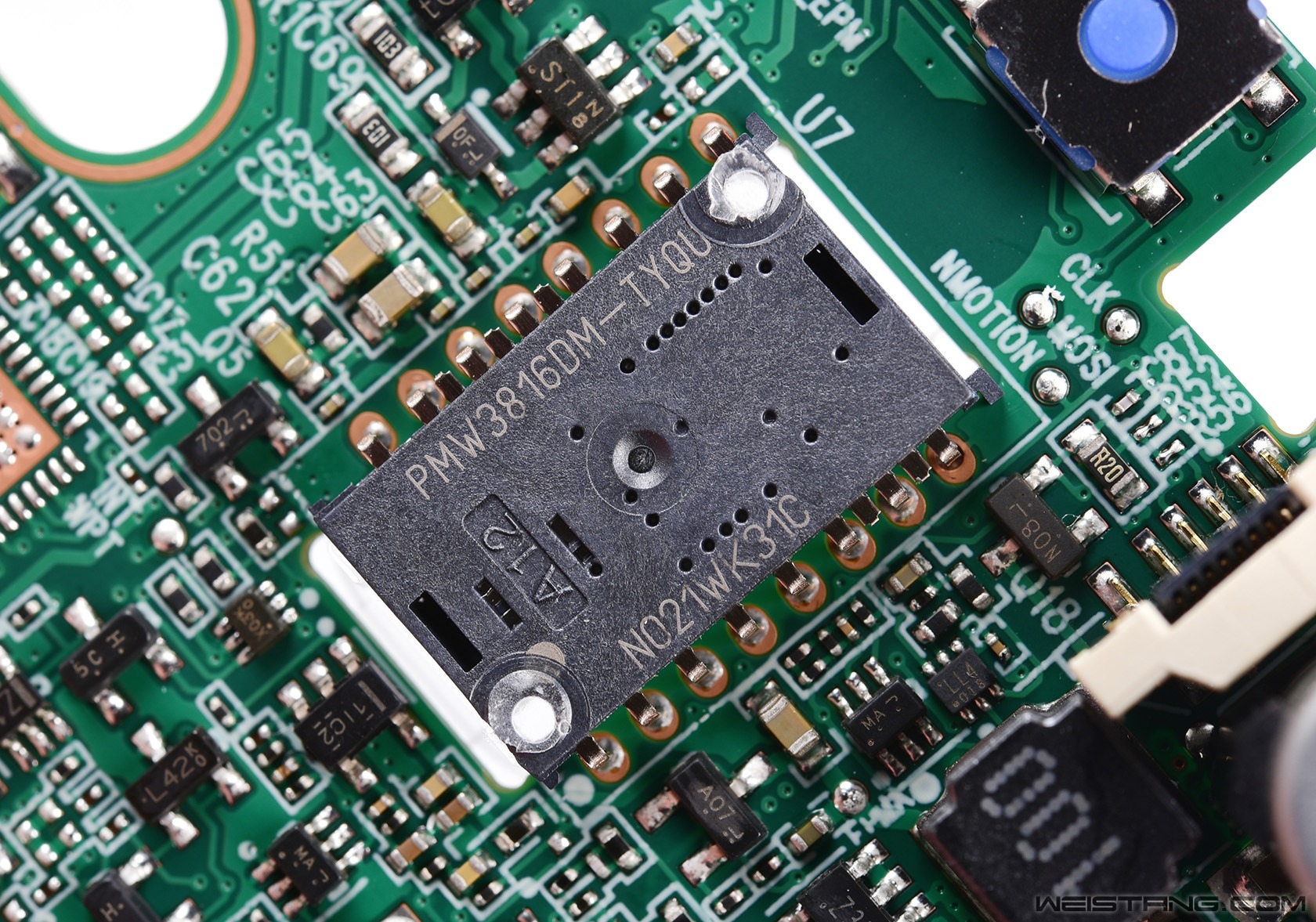

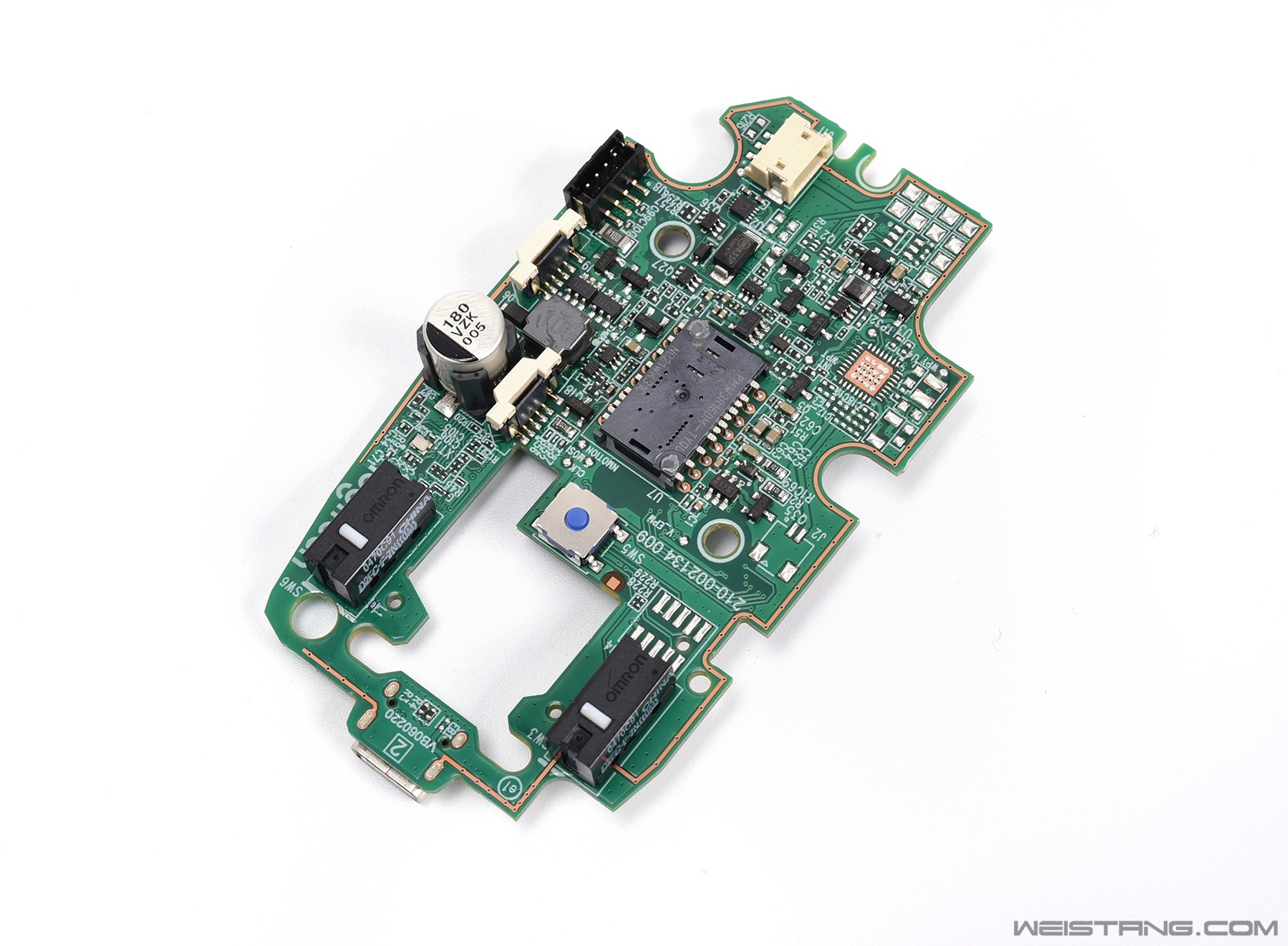

MX Anywhere 3拆解非常简单,底部四个脚贴内各有一颗螺丝,拧下后就可以打开外壳,能看到内部结构也明显没有MX Master 3那么复杂,但做工水平是一样的。顶壳有一条排线与PCB连接,拔掉后就能分开外壳。 拆解外壳 上壳内部特写 按键柱有强化贴片和张力弹簧 空程和双响不存在的 底壳特写 内部结构 MagSpeed滚轮 另一侧是感应IC 滚轮信号通过这颗芯片实现转化 不锈钢滚轮特写 注意内齿和电磁铁的距离 PCB正面 PCB背面 正面 相比MX Master 3,MX Anywhere 3的PCB布局更加紧凑,正面是引擎芯片以及电路,还有电磁滚轮驱动电路,就是那颗较大的固态电容的位置,背面是主控以及射频电路,这样为了防止信号之间干扰,依然是右侧PCB天线设计。 原相PMW3816激光引擎 跟前代MX Anywhere 2s相同 nRFN52832 2.4GHz无线射频控制器 跟MX Master 3相同的主控,内置了512kB flash和64kB RAM,同时支持2.4GHz射频调制,蓝牙5.0以及NFC-A,同时拥有多重节能技术,甚至还支持AES硬件加密。 欧姆龙7N(10M)白点对于这个价位的鼠标不怎么厚道 |
