拆解

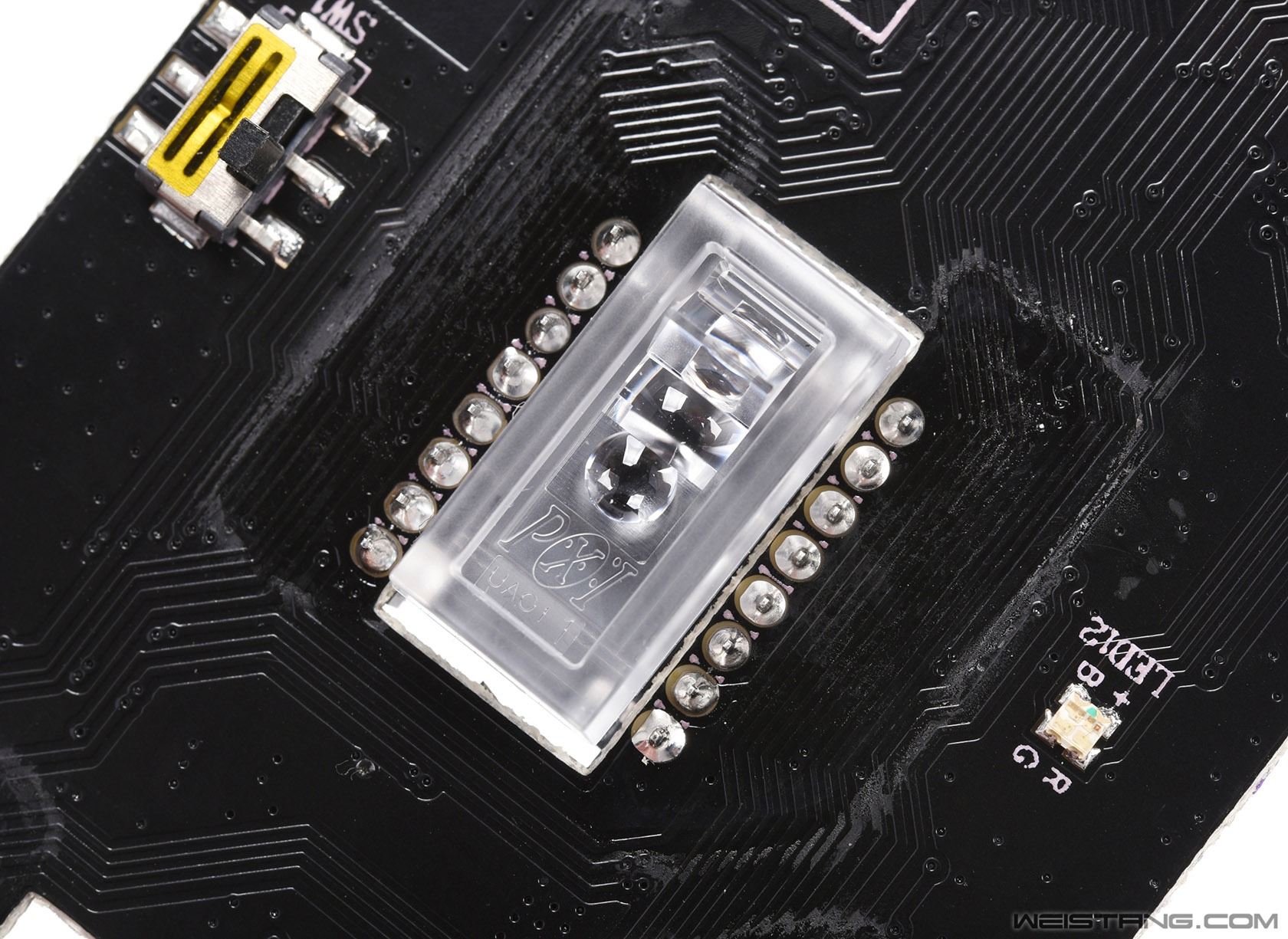

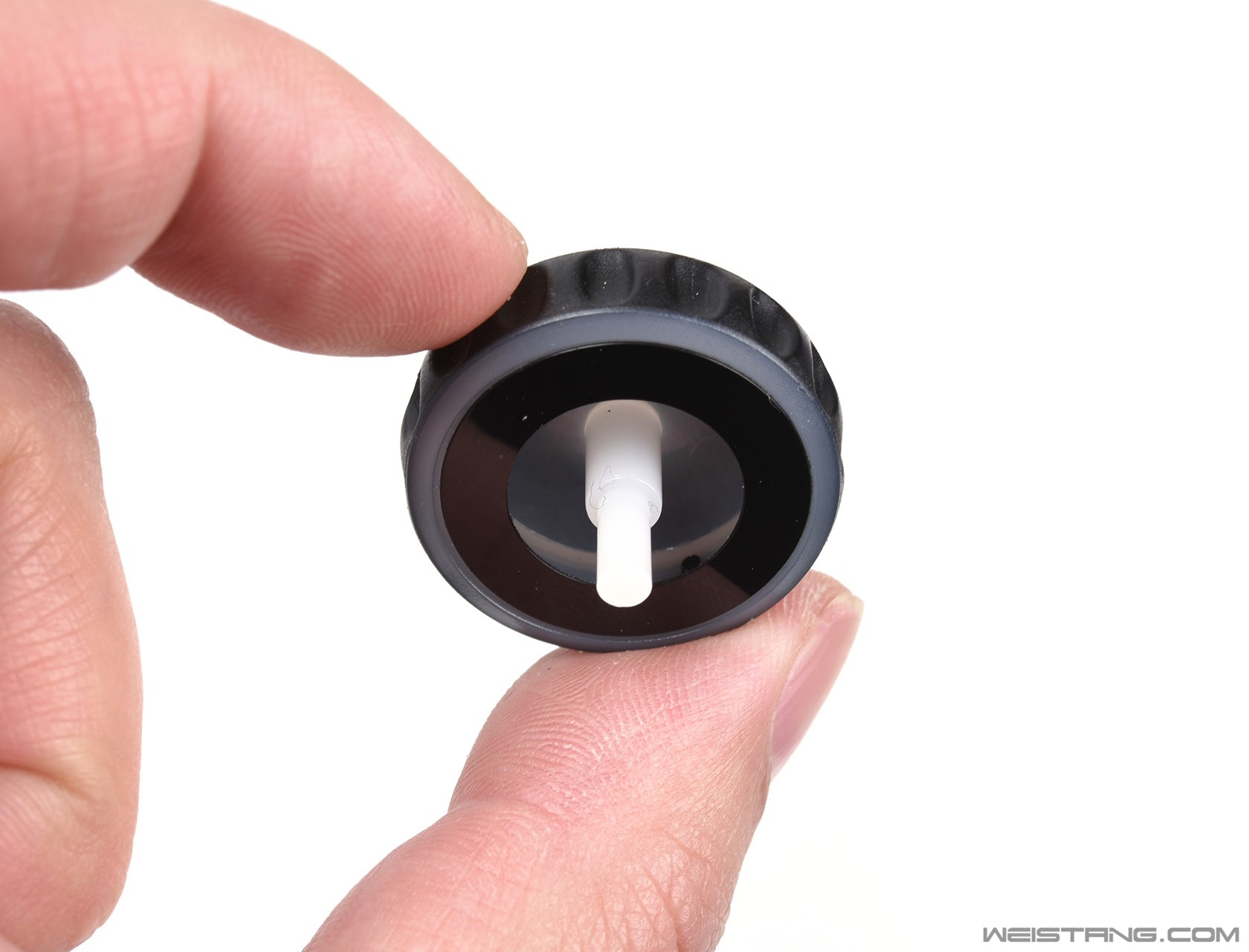

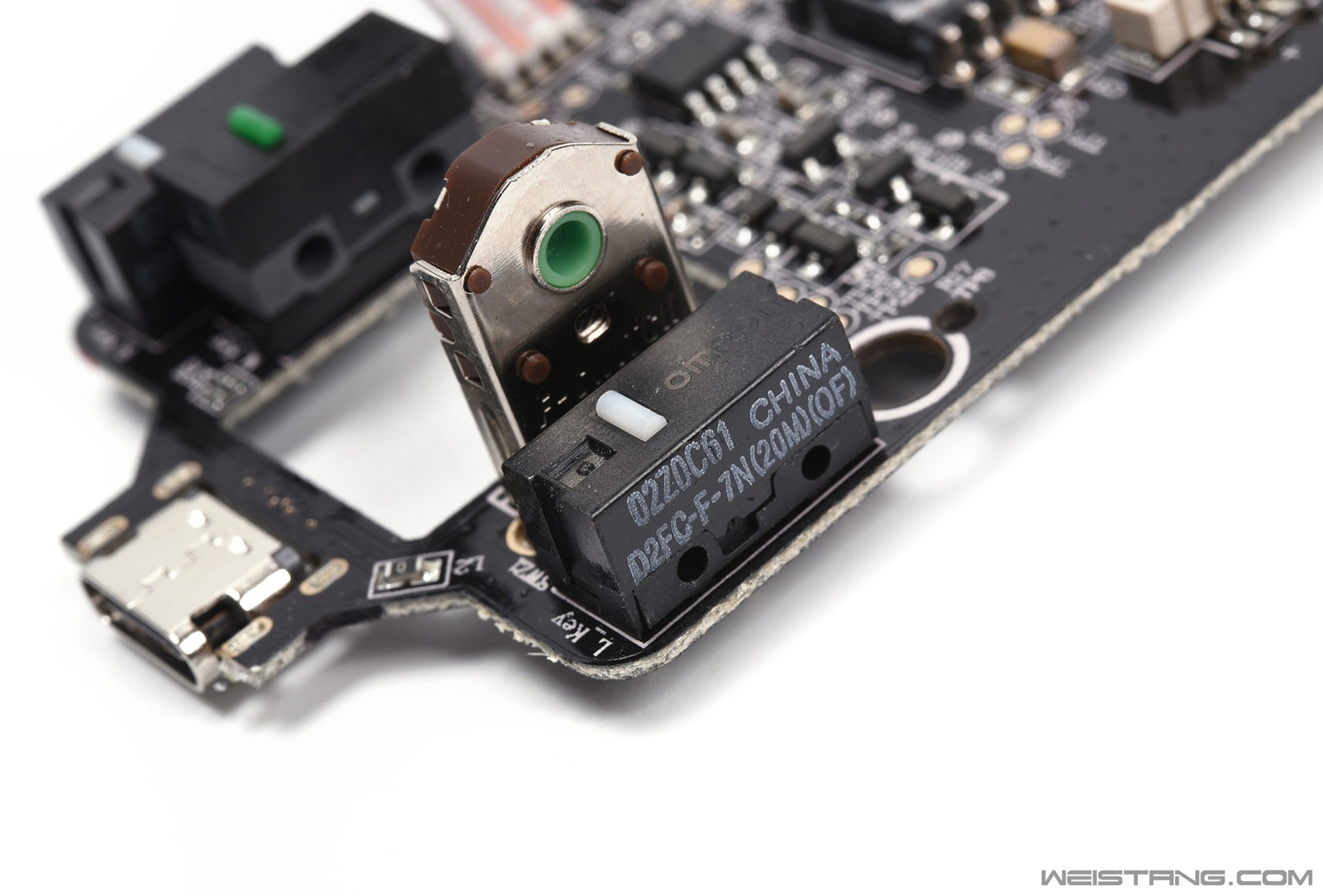

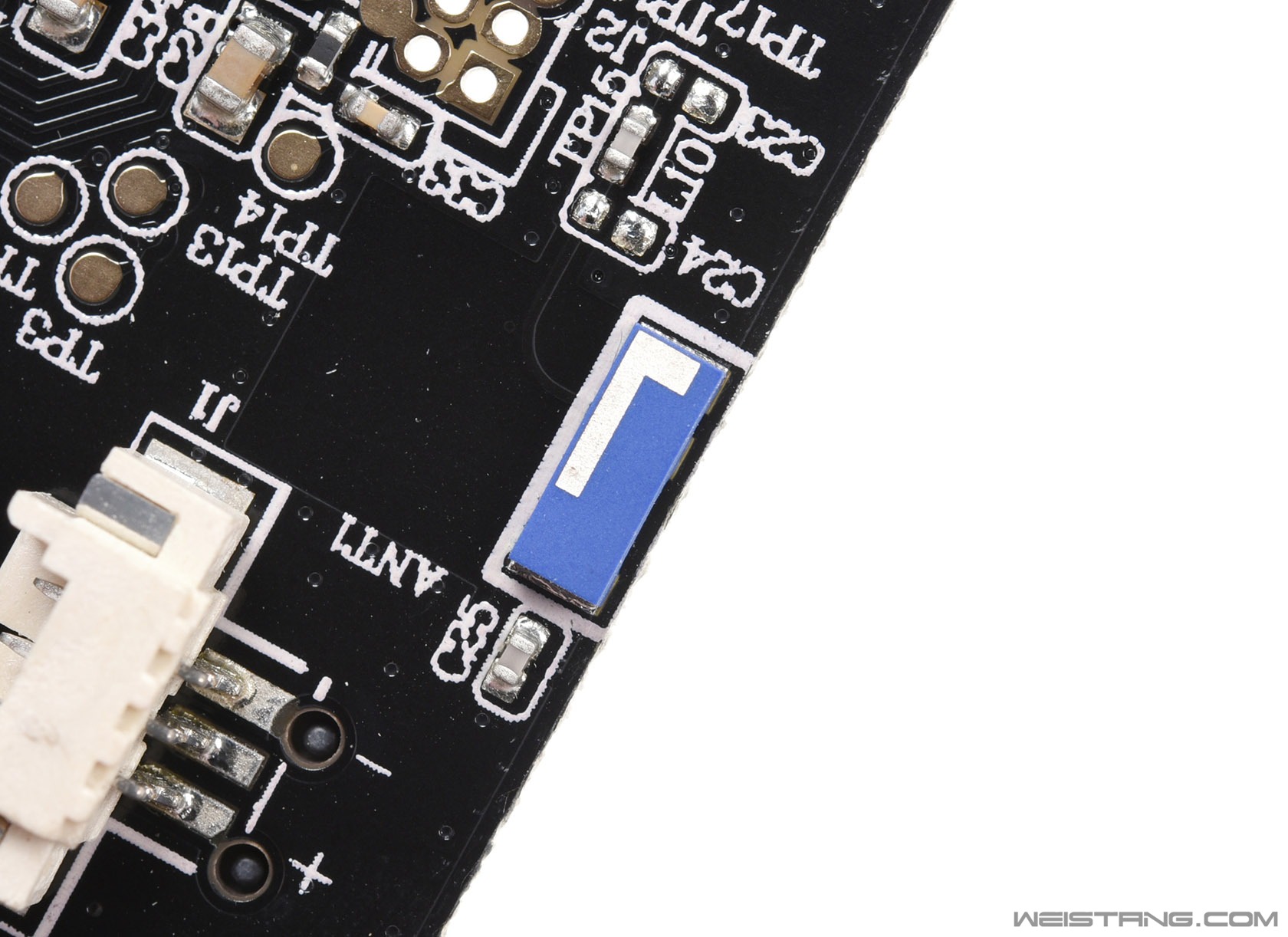

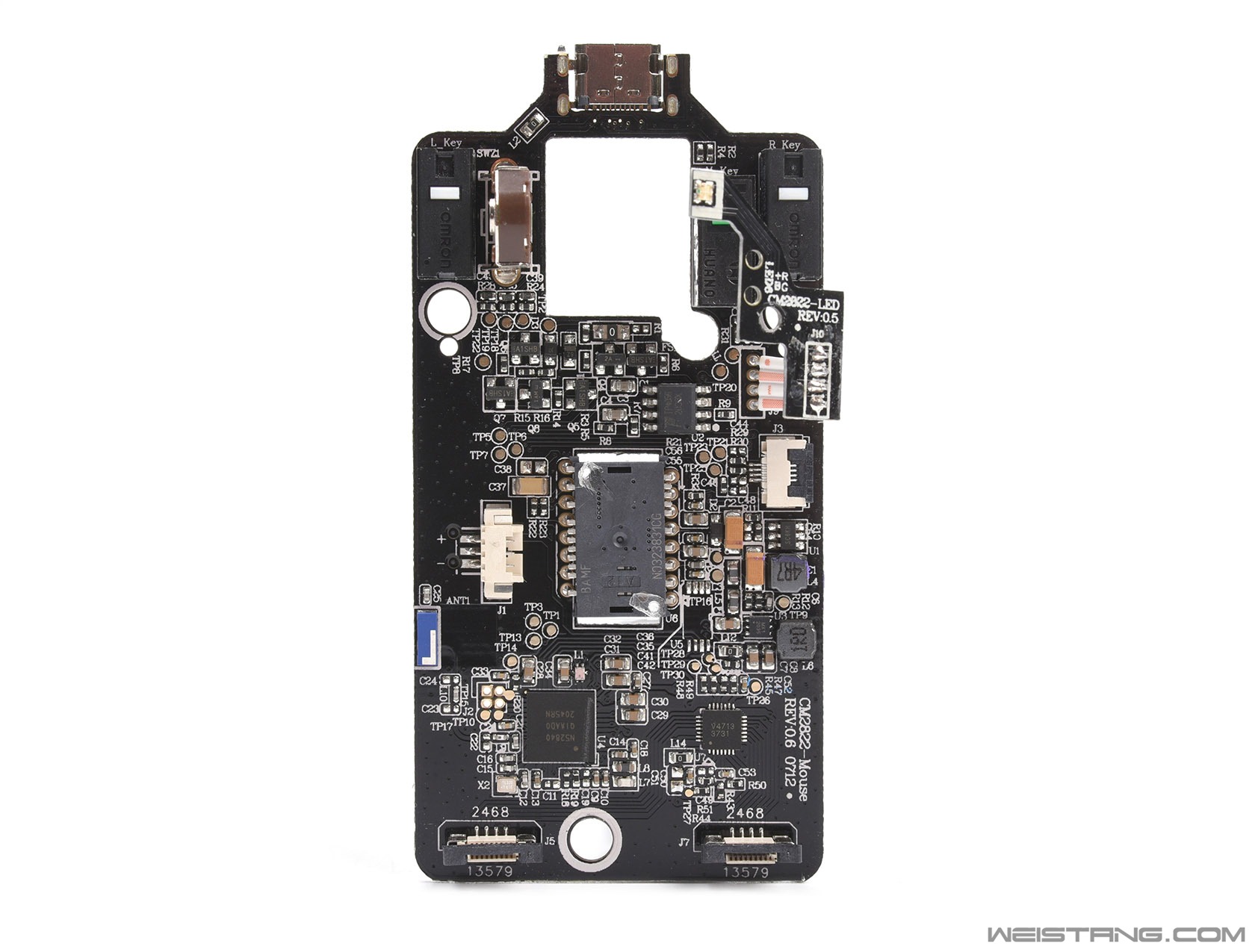

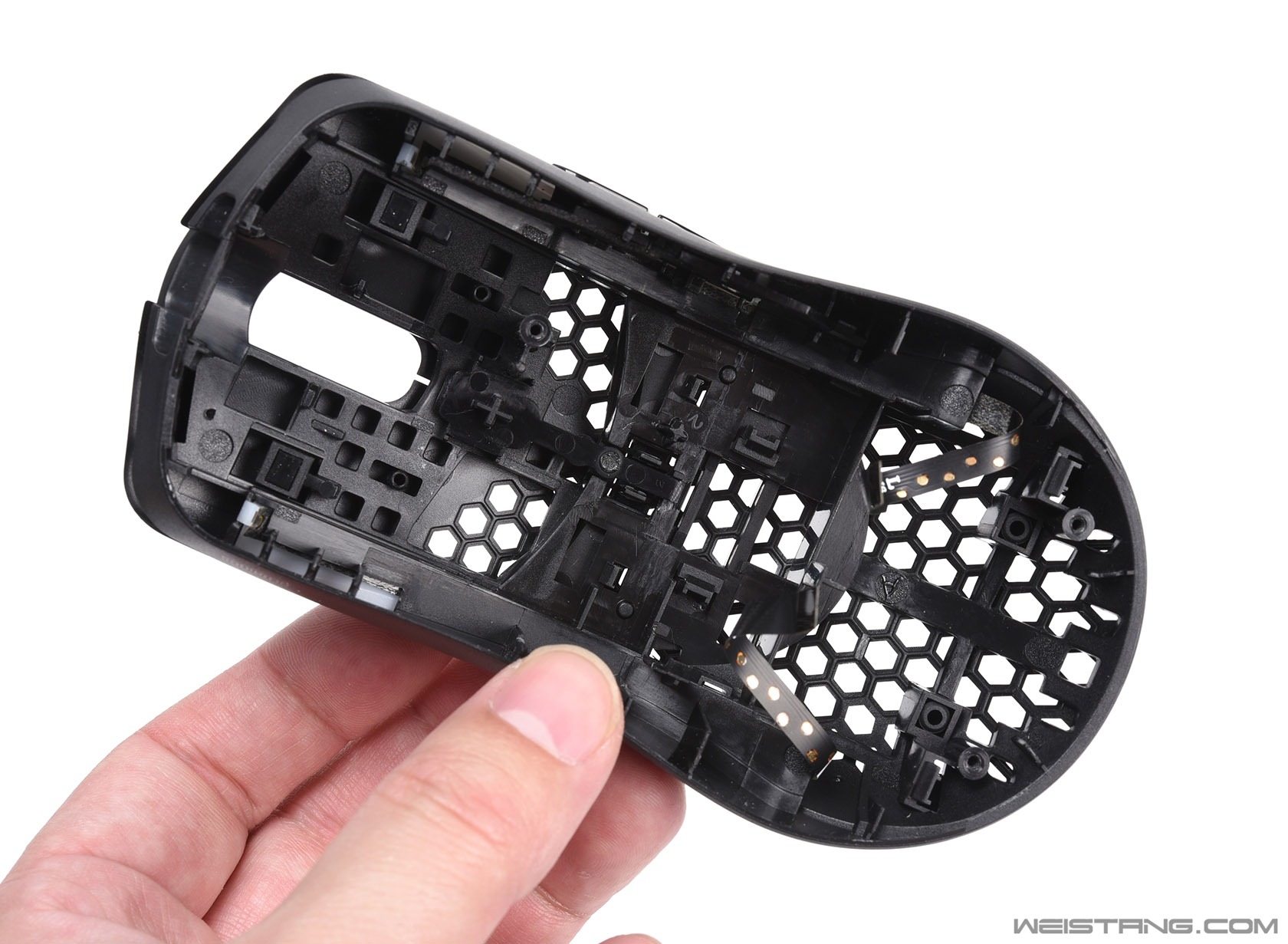

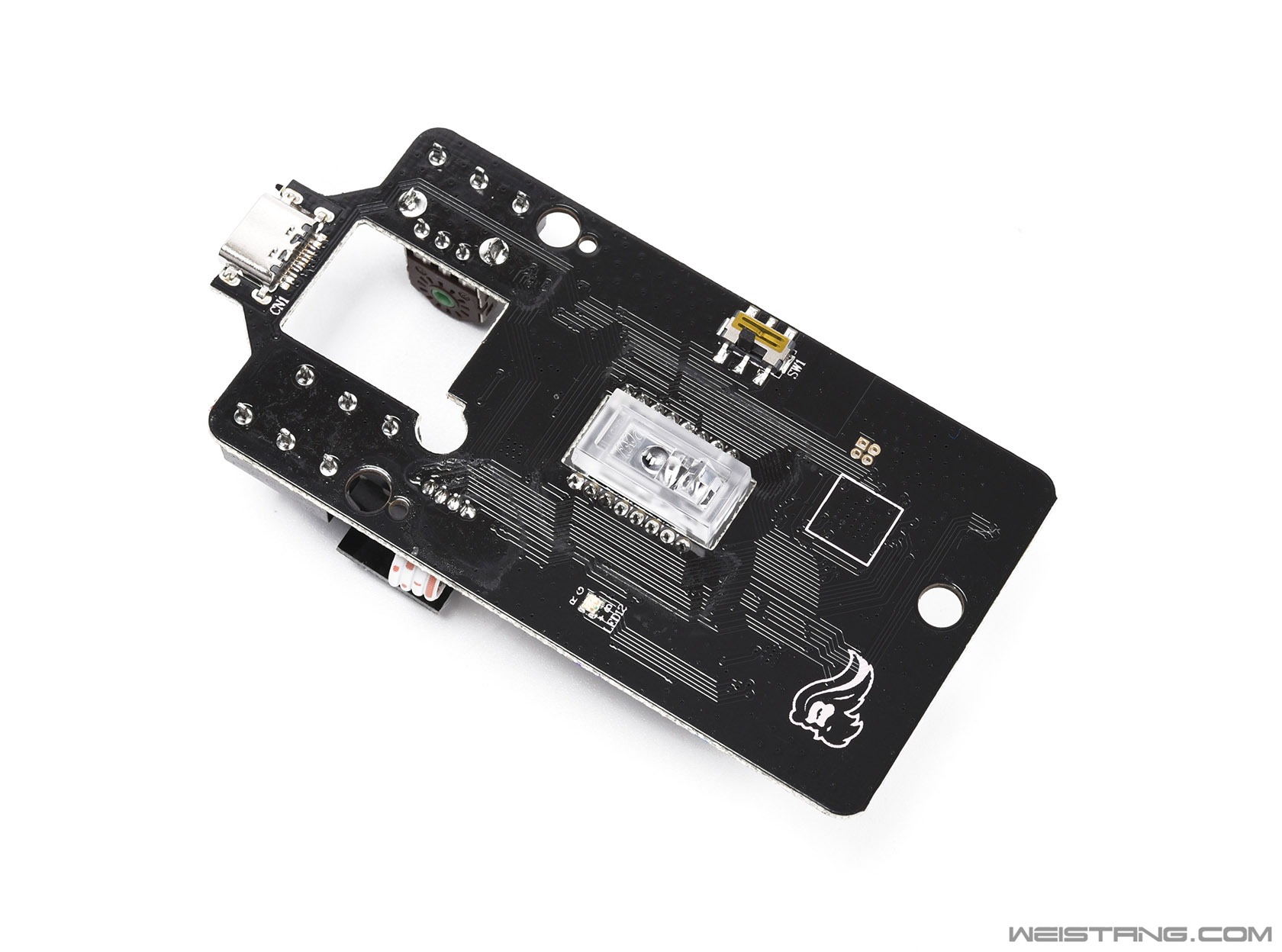

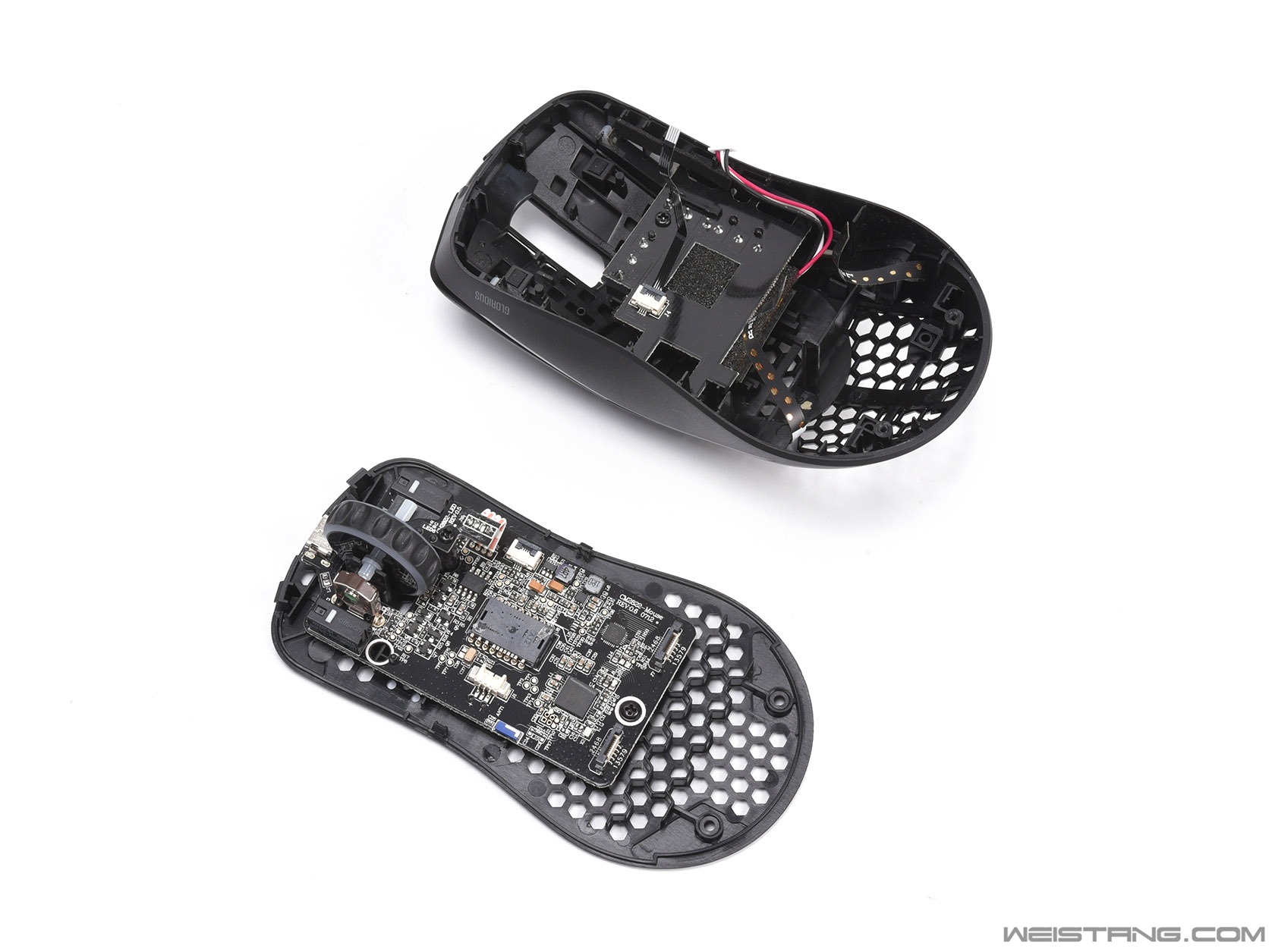

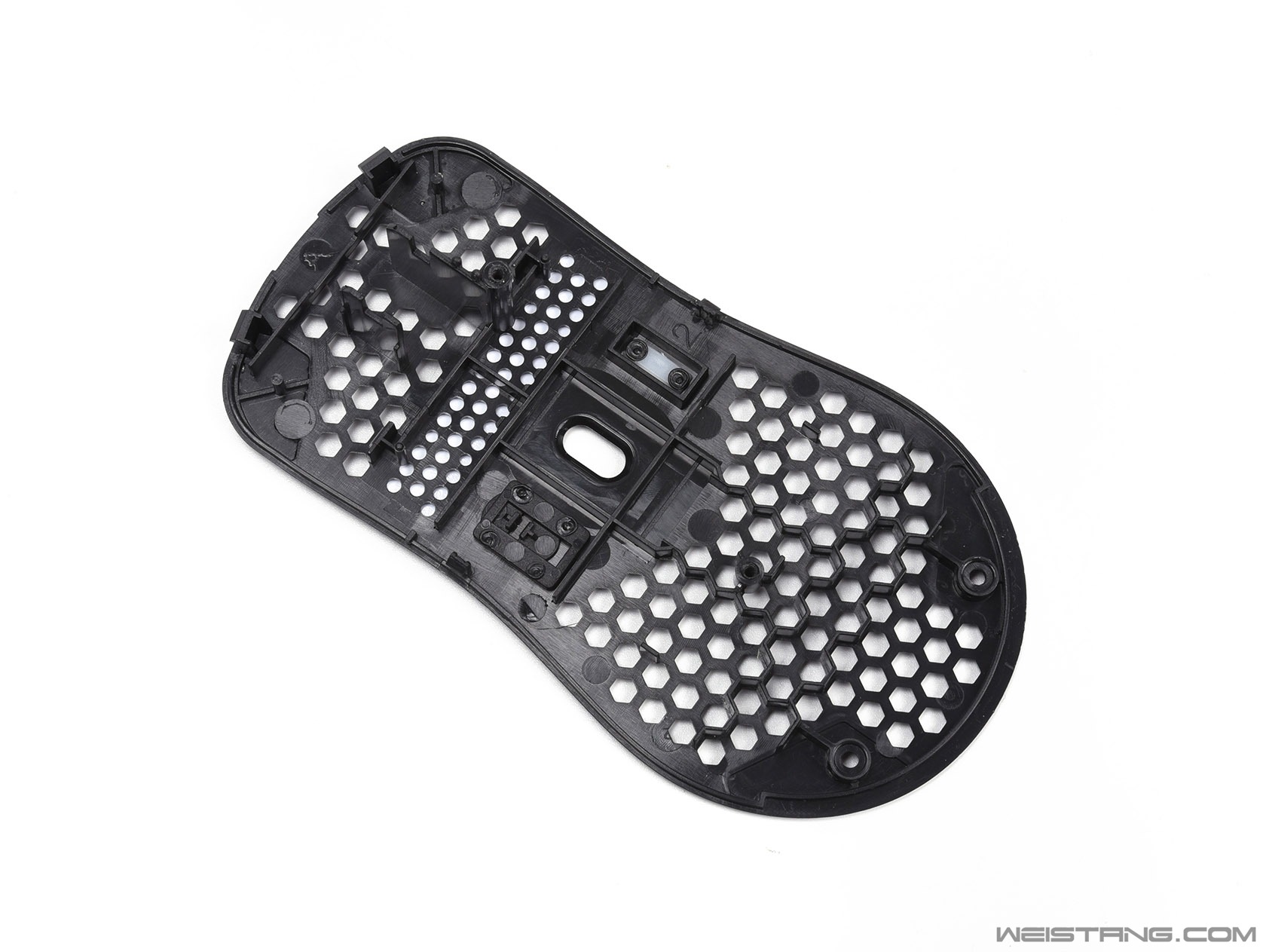

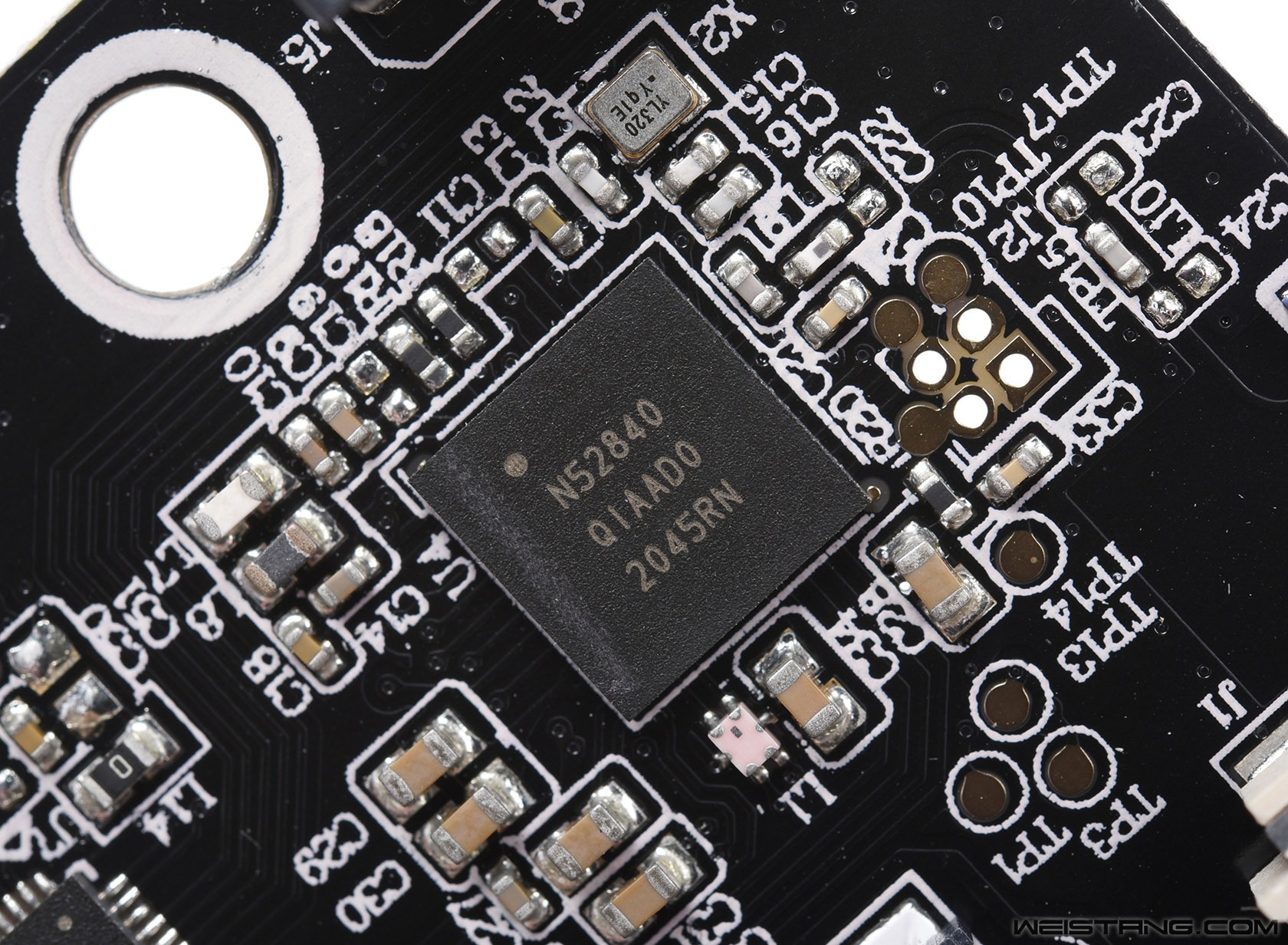

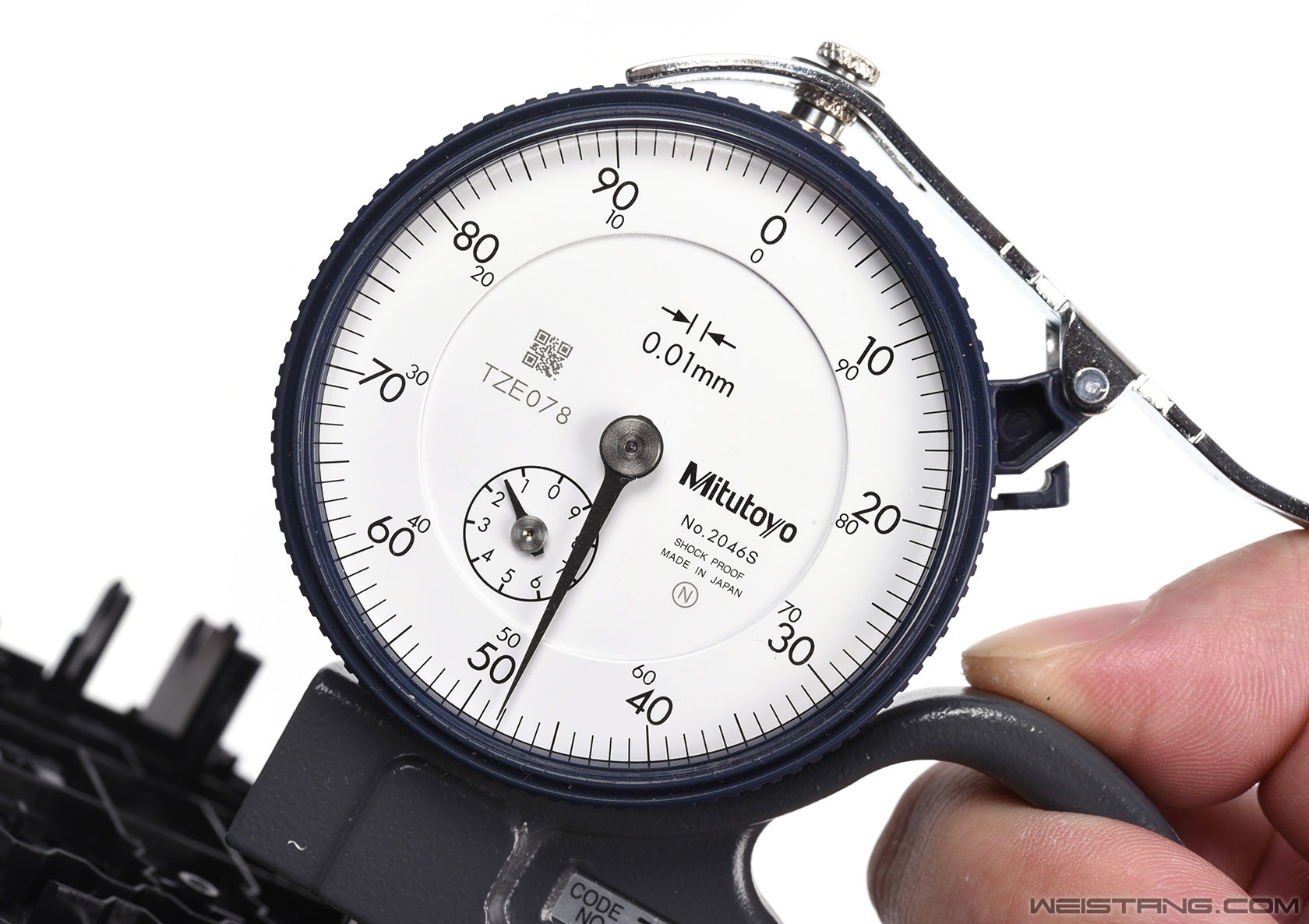

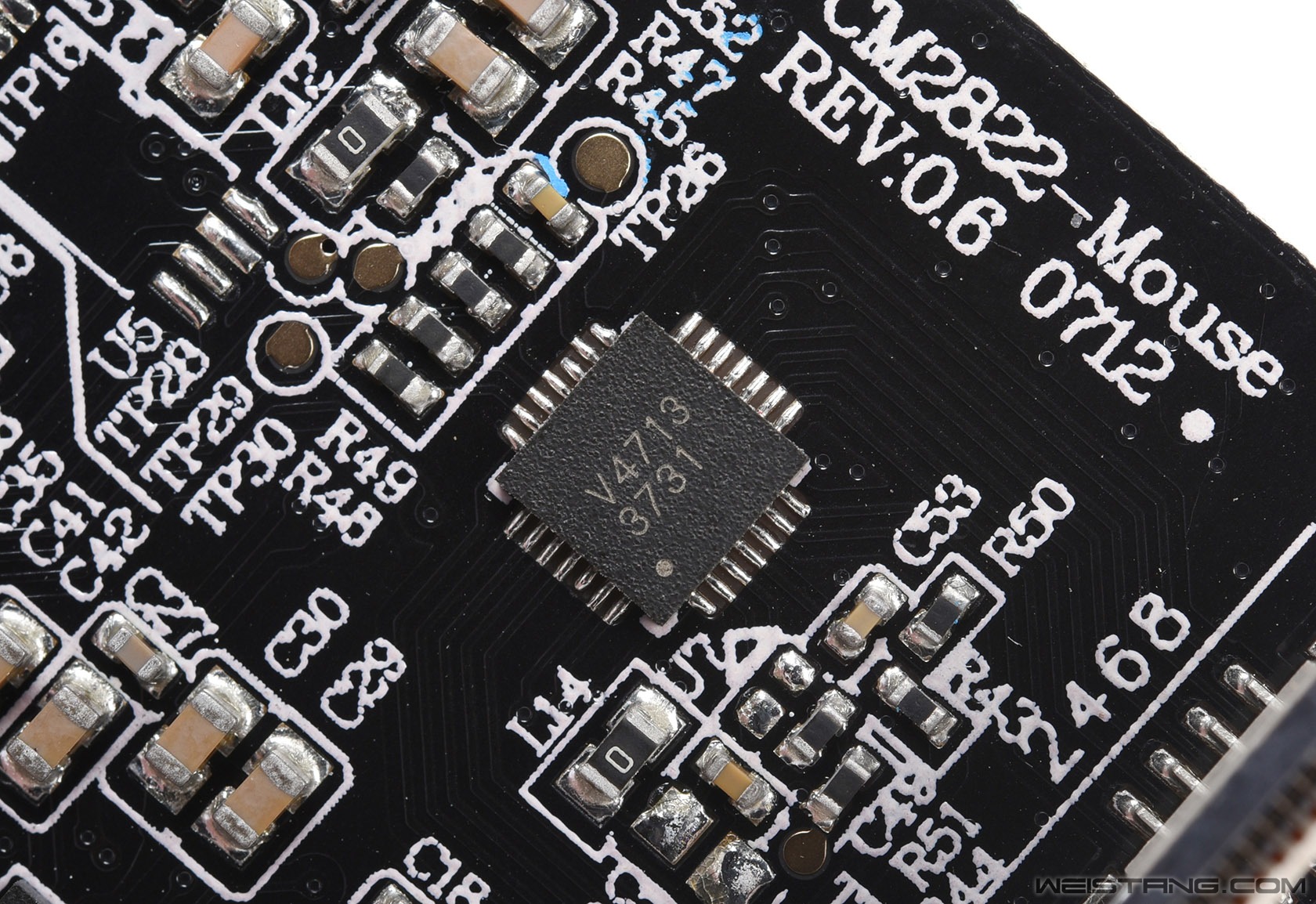

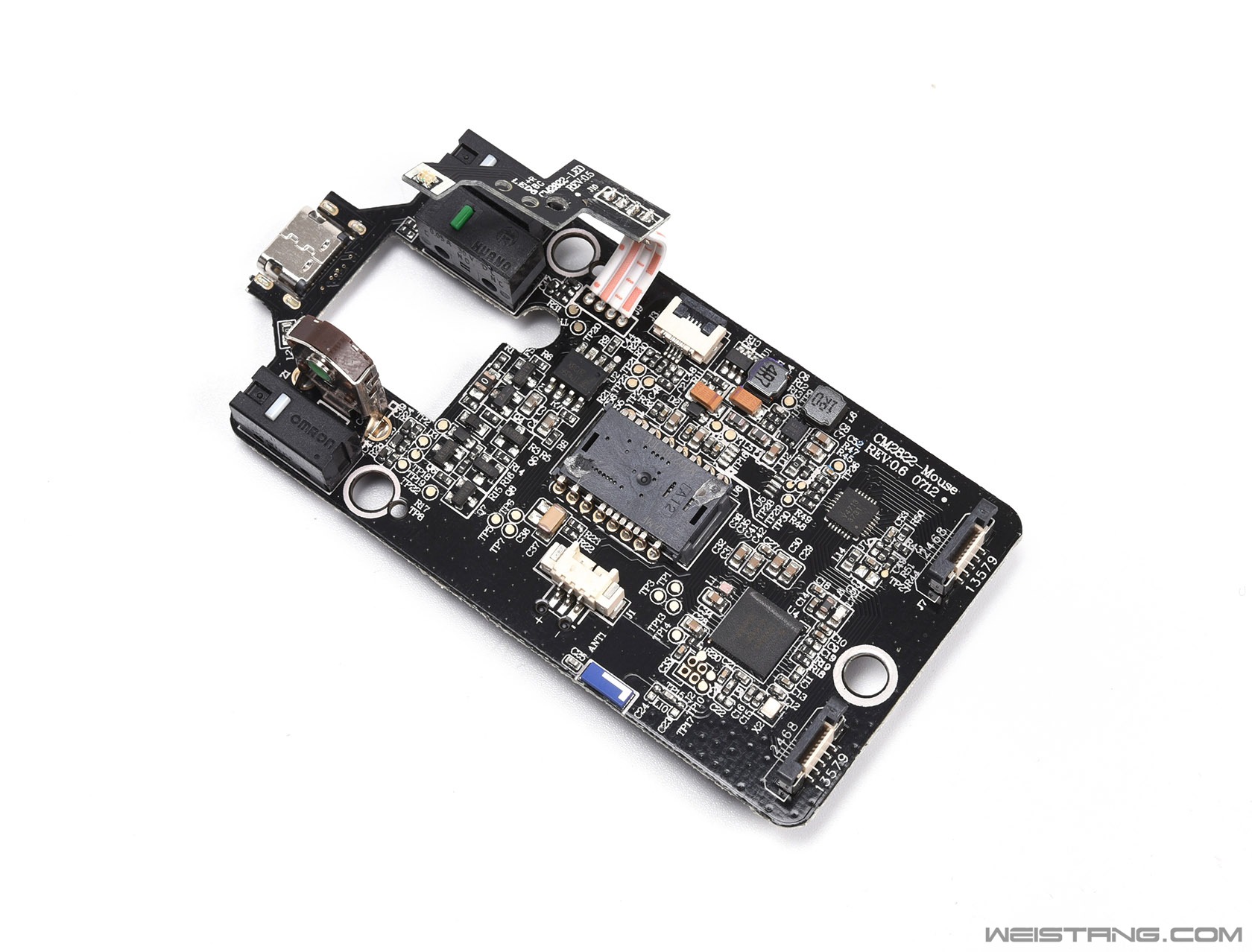

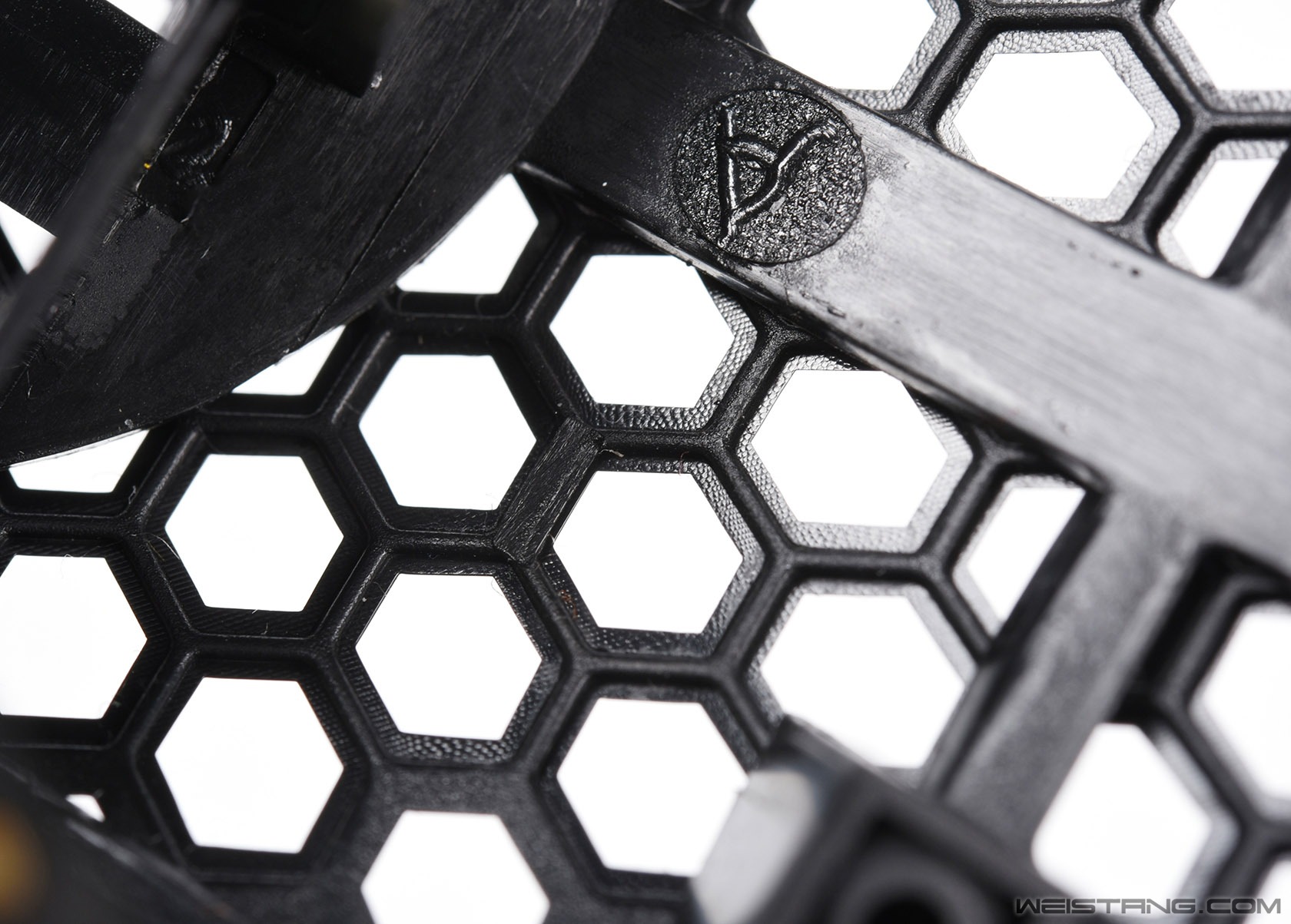

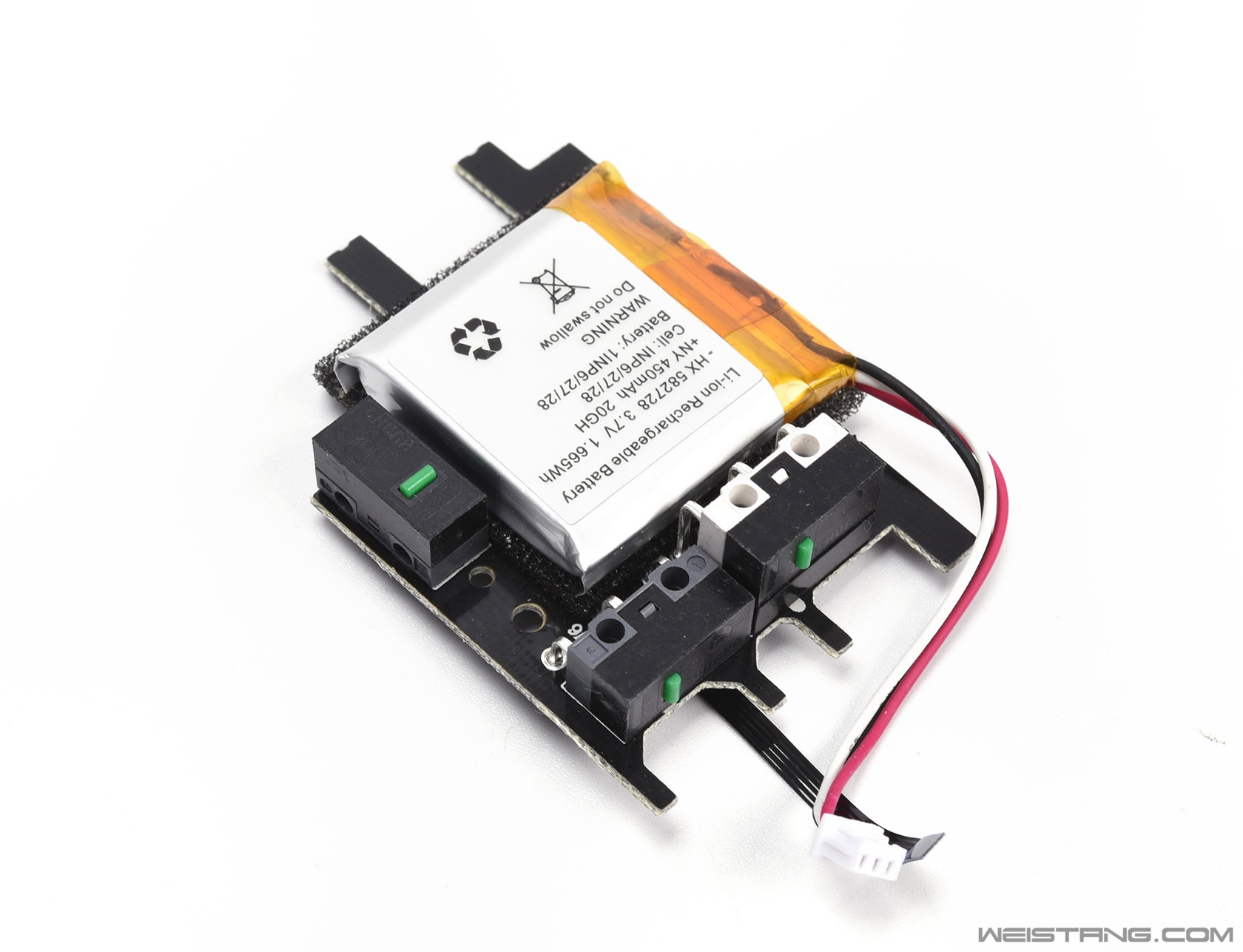

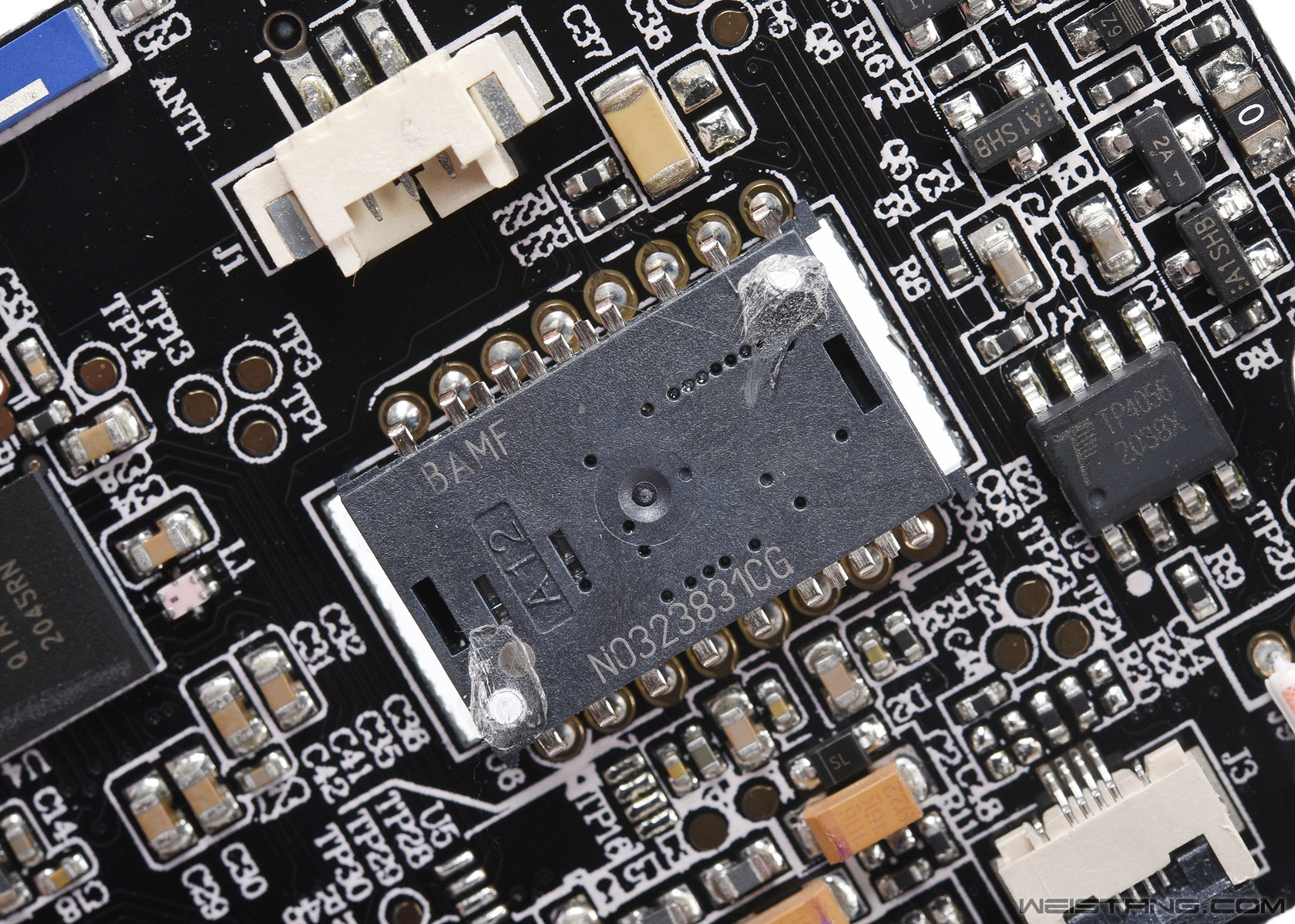

拆解还是比较容易的,内部有排线需要留意,这里还是提醒一下,底部两颗螺丝,侧裙和前部全都是卡扣,建议从底部用小卡片划开,因为固定比较紧所以不要大力出奇迹,现在越注重按键手感的鼠标就越习惯用卡扣设计。能看到外壳底部以及底壳打孔部分有清晰的结构强化设计。 打开外壳 固定在上壳的电池和侧键模块 电池是450mAh容量 上壳内部特写 能看到上壳很多打孔,包括中壳部分按键内测也有方形打孔,分体式按键并没有张力弹簧设计,长期使用后面稳定性还有待验证,不过这个方案的按键手感是真的出色。 耐磨按键柱表面特写 又要轻薄,又要打孔,还要注重强度 底壳特写 底壳厚度约为1.48mm 滚轮特写 因为透光需要并没有采用流行的镂空设计 PCB正面 PCB背面 特写 PCB元件设计几乎都集中在了正面,做工表现较好,全贴片IC,但PCB边缘毛刺处理的一般。 基于PAW3370订制的BAMF引擎 实际追踪风格跟PAW3370是一样 nRF的N52840 2.4G无线射频主控 跟GPX和毒蝰终极同样的方案 跟雷蛇很多鼠标同款的RGB LED驱动IC 节省PCB空间的陶瓷贴片天线 引擎的光学透镜特写 欧姆龙7N(20M) 微动 手感出色 |
