拆解
K480的拆解说起来还真是麻烦,底部包括电池仓内一共6颗螺丝,都拧下后,用塑料片划开外壳,内部的暗扣相当多,这也是因为全塑料材质想做的很薄还要一定的强度就必须固定好上下壳,划开有的位置有些吃力,因为咬合的暗扣比较多也比较严实。 拆掉外壳
底壳外罩内特写 内部有多条十字的强化筋

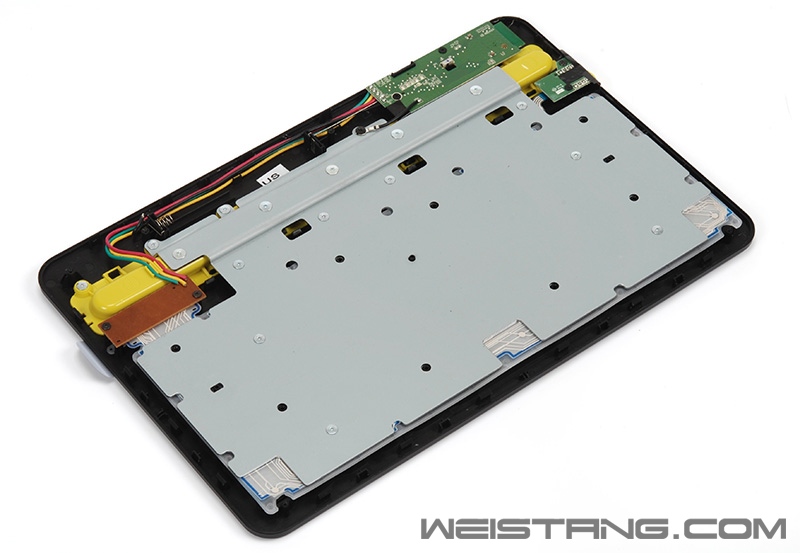

拆掉外壳 整体做工还是非常整洁的

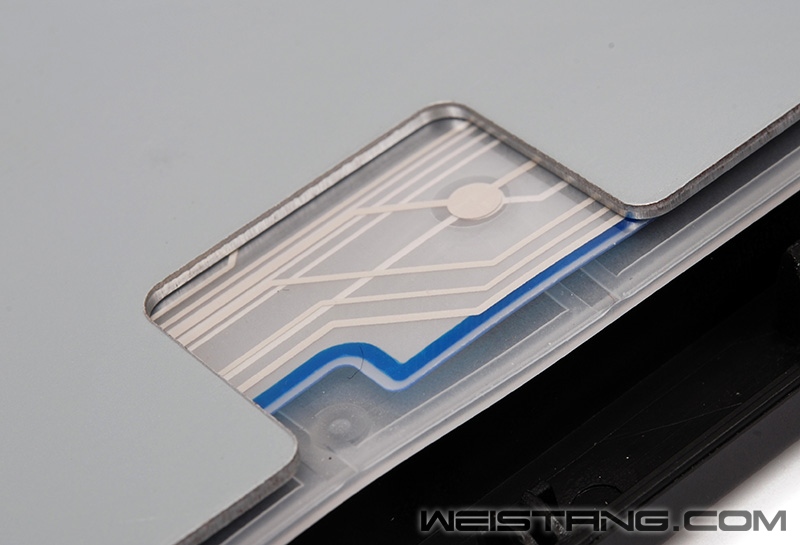

K480的用料谈不上豪华,但可以说扎实和可靠,在薄膜电路板外面有一张大概1.5mm厚度的钢板,蓝牙主控芯片在左上角,另外的部分就是配对开关的子PCB和设备切换旋钮连接的PCB。 从内到外:镀锌钢板、薄膜线路板、硅胶层

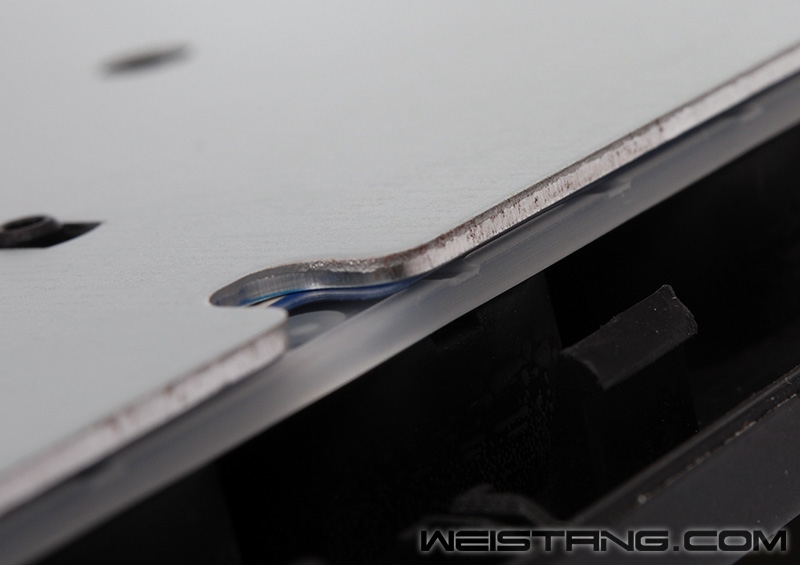

镀锌钢板特写
配对按钮所在的PCB
蓝牙设备切换旋钮所在的PCB
蓝牙控制器所在的主PCB 蓝牙芯片外面有铜箔贴纸外罩 有一定散热和抗干扰作用
主PCB特写
蓝牙主控芯片特写
|
