雷柏MT760&760mini无线多模鼠标评测

2024-4-25 12:48| 发布者: 大胖鸟| 查看: 21504| 评论: 27|原作者: 大胖鸟|来自: 外设堂

摘要: 包装   今天分享一款雷柏旗舰三模办公无线鼠标——MT760以及MT760mini,不到MX Master 3s三分之一价格,但能提供包括按键在内更出色的手感,同时三模支持以及1000Hz回报率,让这款鼠标适用性更广,照顾一些中度 ...
拆解



  MT760这两款鼠标拆解很容易,但不建议拆解,因为鼠标前部用的是卡扣结构,较长较细的卡扣很容易变形,最后导致回装的时候左侧裙前部会松动。为什么不全都采用螺丝固定?后面拆解会给出答案。



打开外壳 能看到尾部的磁吸结构

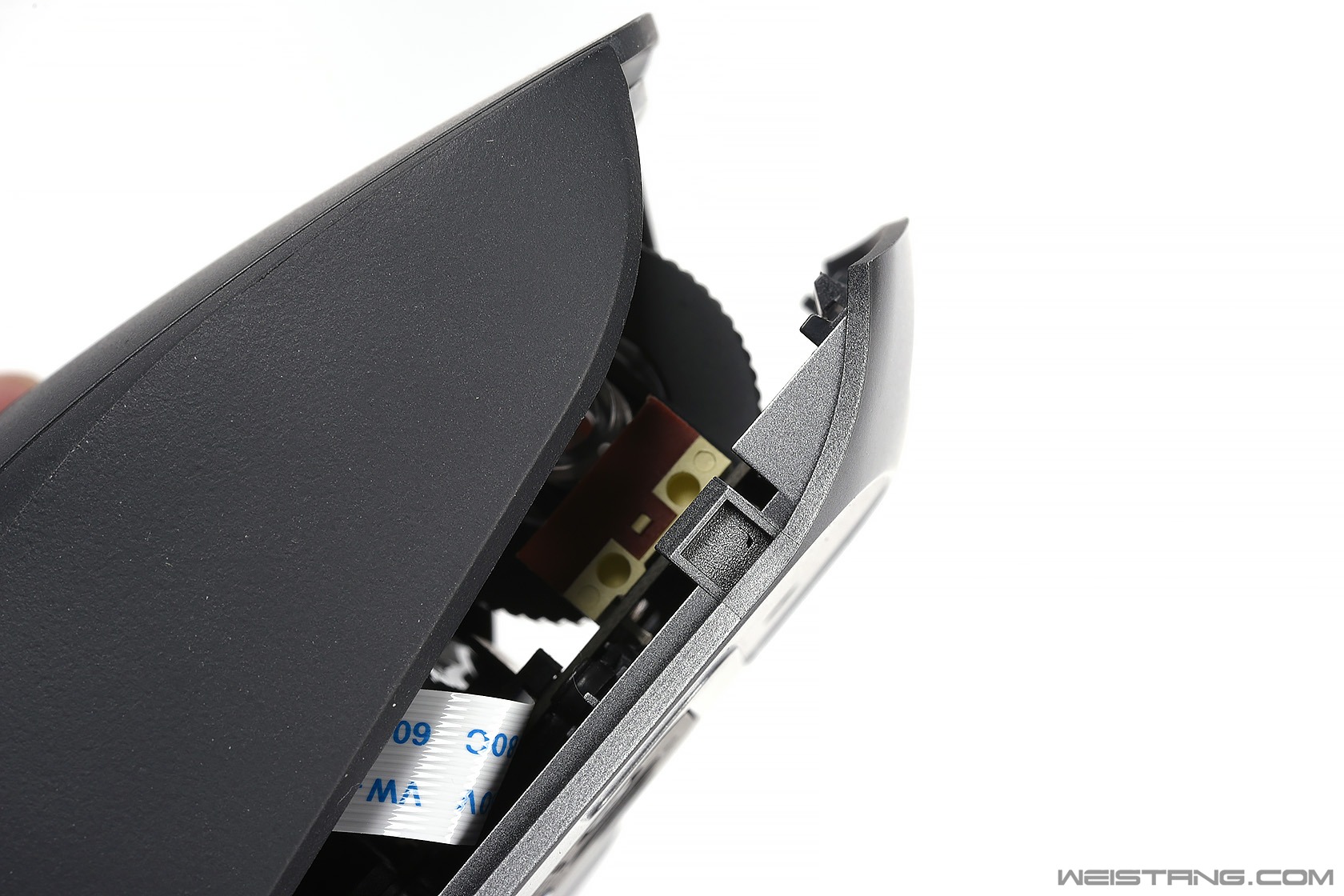

上下壳前部采用卡扣设计



微动是独立的子PCB



按建柱有耐磨贴片 同时按键也有张力弹簧设计


  另外,注意上图中右侧贯穿上壳的圆柱结构,这个是按键限位的结构,因为按键片较大,容易晃动,所以用了这种简单粗暴的限位设计,很有效,但再加上微动子PCB占用的空间,所以鼠标上壳前部几乎没什么位置设计螺丝柱了,只能用卡扣结构。



微动子PCB



华诺的静音微动 手感很不错





凯华金轮编码器 阻尼略大



中键采用的也是华诺静音微动



主PCB特写



TLSR8273主控



PAW3220光学引擎  侧重低功耗长续航的中端方案
