拆解

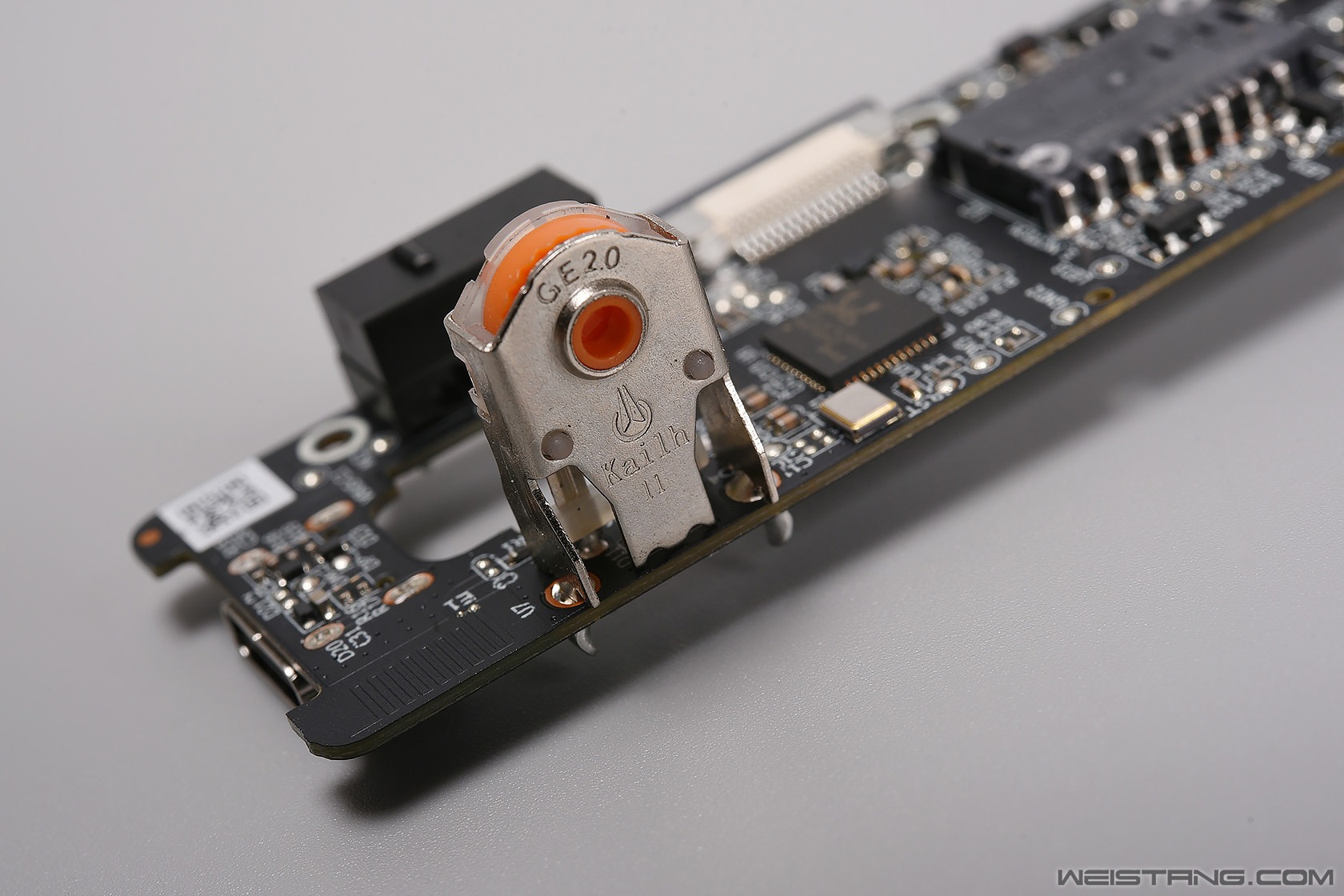

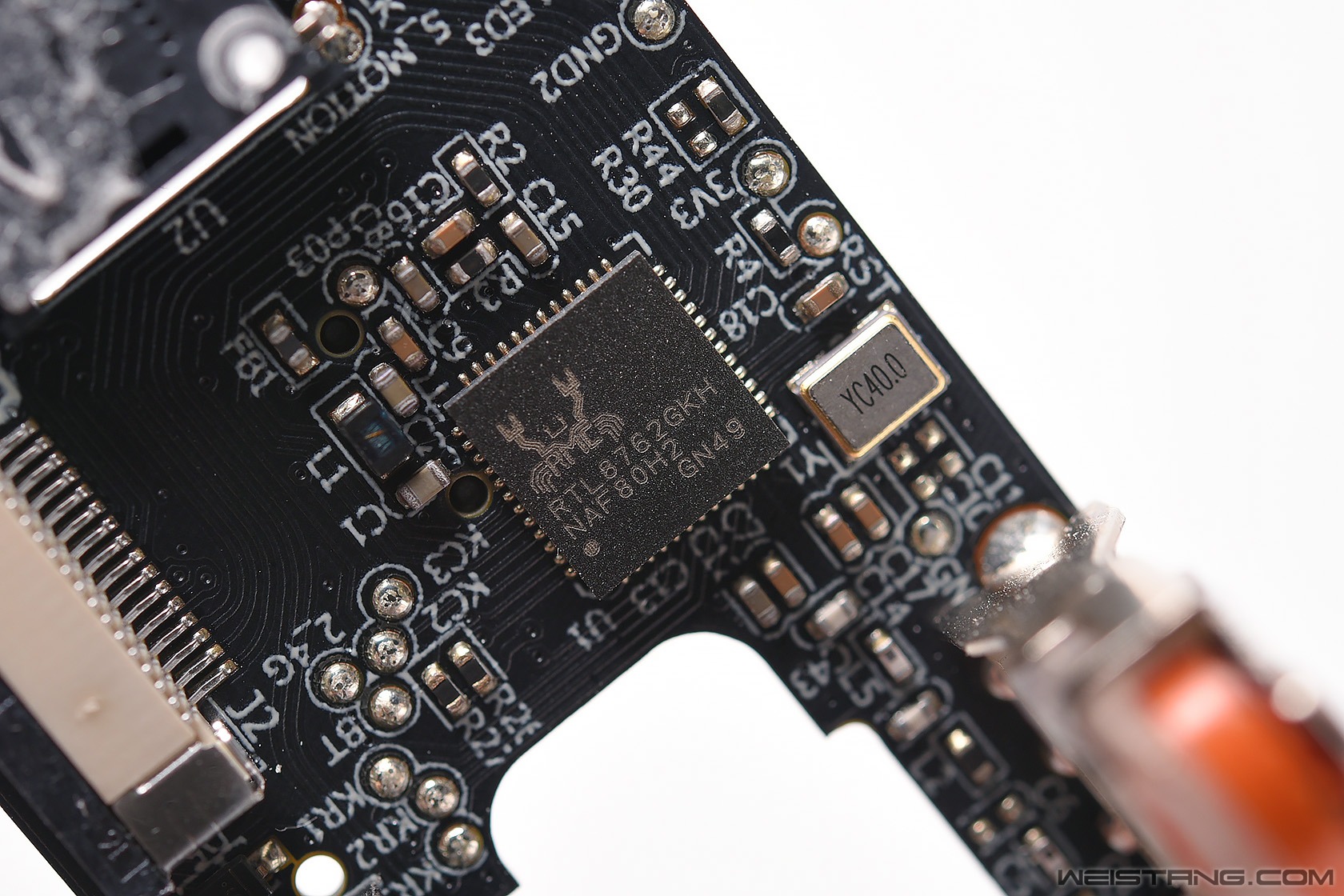

拆解 拆解很简单,底部两片脚贴内的螺丝拧下去后就可以分开外壳,注意电池上面有双面胶可能与上壳粘住,要慢慢起开。能看到电池是没用独立的固定架的,直接用双面胶粘在光学传感器上 。 上壳内部特写 很明显能看到外壳已经做薄了,为了轻量化,微动是独立子PCB结构,但如果看结构的话,GPW3目前仍然是其他品牌的天花板,地位无法撼动。 特写 按键设计有张力弹簧 雷柏官方称为C+按键预压调教 欧姆龙60M微动 理论寿命6000万次 PCB正面 所有功能芯片几乎全都设计在了PCB正面,PCB天线设计在了PCB左前方。 PCB背面 瑞昱RTL8762G射频主控芯片 跟上一代的VT9 Air用的同样的射频主控方案,都是瑞昱的RTL8762G,这是一款同时支持蓝牙5.3与2.4G无线的射频控制芯片,其中包括MCU采用的事ARM-M55,核心频率达到了125MHz,拥有32KB+16KB的Cache和384KB的SRAM,颗匹配4MB PSRAM,配置还是很高的,主要为了搭配高轮询率,缓存和SRAM少不得。 原相PAW3950光学引擎 凯华11mm编码器 刻度感清晰 阻尼适中 PCB天线位于左前方 所以适配器尽量靠近左前方位置摆放 |
