PCB

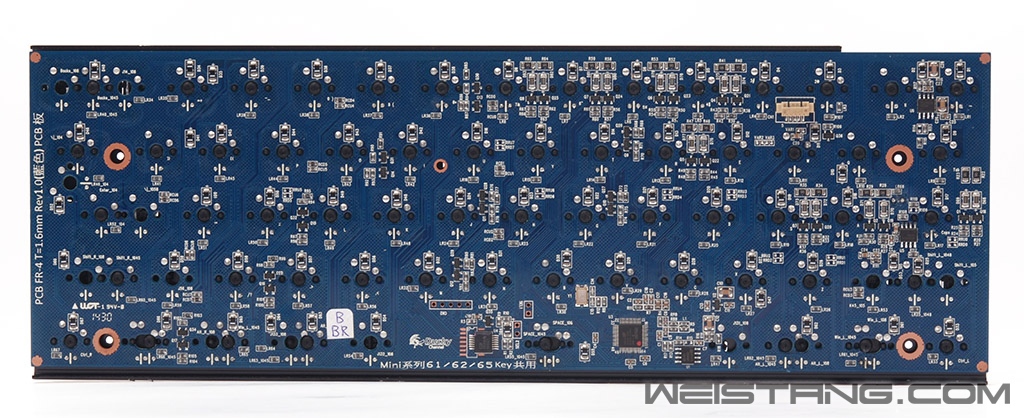

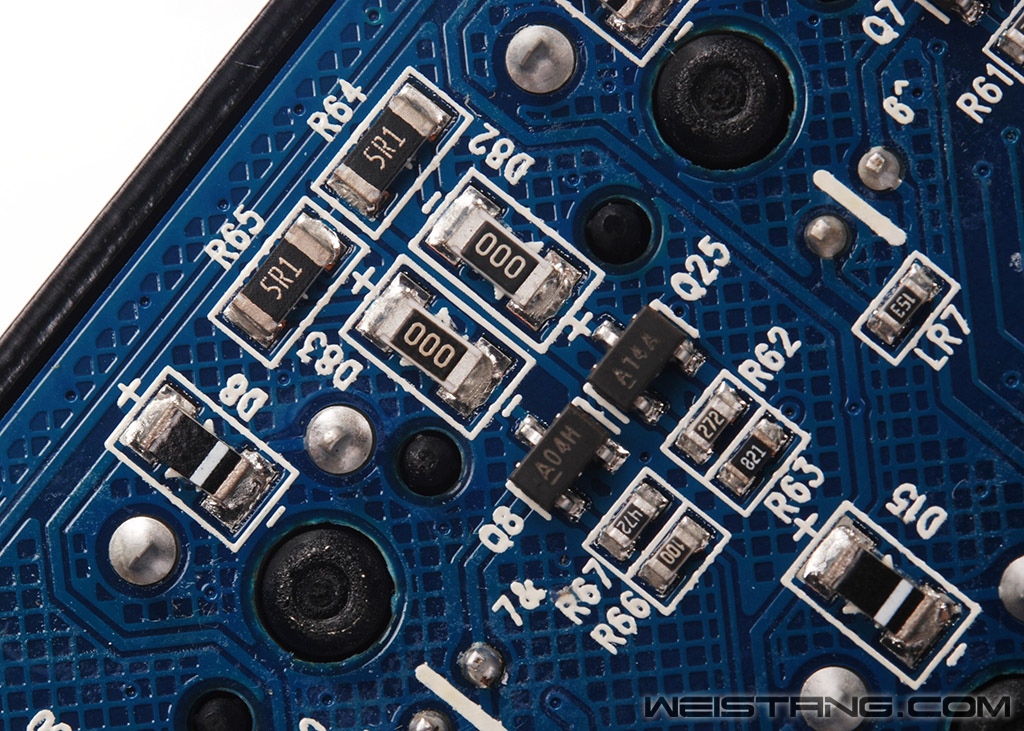

Ducky mini除了拥有很多种组合键设计,同时采用红蓝双色LED可以实现多种背光效果以及按键背光记忆,那么PCB部分相比普通背光的60键盘就要复杂不少,事实也确实验证了这一点。 PCB PCB Ducky mini是双层PCB设计,键位走线一部分设计在了PCB与钢板之间的那一层,而几乎所有的贴片元件都设计在了PCB底层,所以我们看到背面的PCB元件甚是密集,也几乎是外设堂评测过的这么多的键盘中PCB贴片元件最密集的一款键盘了。 PCB 特写 Rev 1.0 第一版的PCB 合泰HT32F1655主控 主控是一颗32-bit ARM Cortex M3架构的芯片,频率为72MHz,256KB Flash Memory,32KB SRAM。 德州仪器的8位串并行输出的位移寄存器 功能我没测试 估计是用来实现跟按键灯光触发相关的 25Q40BT 4M Flash芯片 存放固件的 APL5932A 带控制电压端的线性稳压器 作用也是实现操作过程中灯控的 对应按键实现灯控的三极管和限流电阻电路特写 |
