Ducky Shine4背光黑轴机械键盘评测

2015-3-9 05:44| 发布者: admin| 查看: 22542| 评论: 59|原作者: 大胖鸟|来自: www.weistang.com

摘要: 包装   回想起Ducky发布首款Shine键盘是在三年半前的时候了,那时候的9008 Shining仅仅是支持单色背光以及几种区域背光模式,而到了Shine 2的时候针对背光加入了几种当时比较炫酷的特效,以及背光自定义功能, ...
PCB


  Ducky Shine4的PCB做工在上一代Shine 3基础上有复杂了不少,跟我们上次评测的Ducky mini在PCB复杂度上是相同的,同时做工水平也是相同的,蓝色的双层的PCB,全贴片元件,几乎大部分的元件都设计在了PCB背面,而某些按键的走线是在PCB的另外一面,整体PCB采用网格化覆铜!

PCB 部分

PCB 部分 做工非常赞

HT32F1655主控

   Shine4的主控是合泰的HT32F1655,复杂规模与运算能力相比Shine 3也强了一代,跟Ducky mini是相同的,规格为32-bit ARM Cortex M3架构的芯片,频率为72MHz,256KB Flash Memory,32KB SRAM。所以说Ducky mini也是一款背光控制方面非常强悍的键盘!

台湾MBI公司的MBI5042GP LED驱动芯片

  MBI5042GP是来实现背光效果控制的,这是一颗支持全彩屏幕的驱动芯片,之前就说过,键盘背光即将进入到LED显示器阵列控制的时代了,同时采用S-PWM调光可以实现更快的LED刷新率,在Shine 4键盘上灯光效果调速就是通过这颗芯片来实现的,甚至还支持LED的gamma调节,16通道恒流输出以及16位PWM灰阶控制,其实在Shine 4上面并没有完全发挥出这颗芯片的能力,我估计下一代的Shine 5很可能才是这种方案发威的时候!这一点Ducky mini采用的则是德仪8位的控制芯片,比Shine4差了一档次!

APL5932A 带控制电压端的线性稳压器  作用也是实现操作过程中灯控的

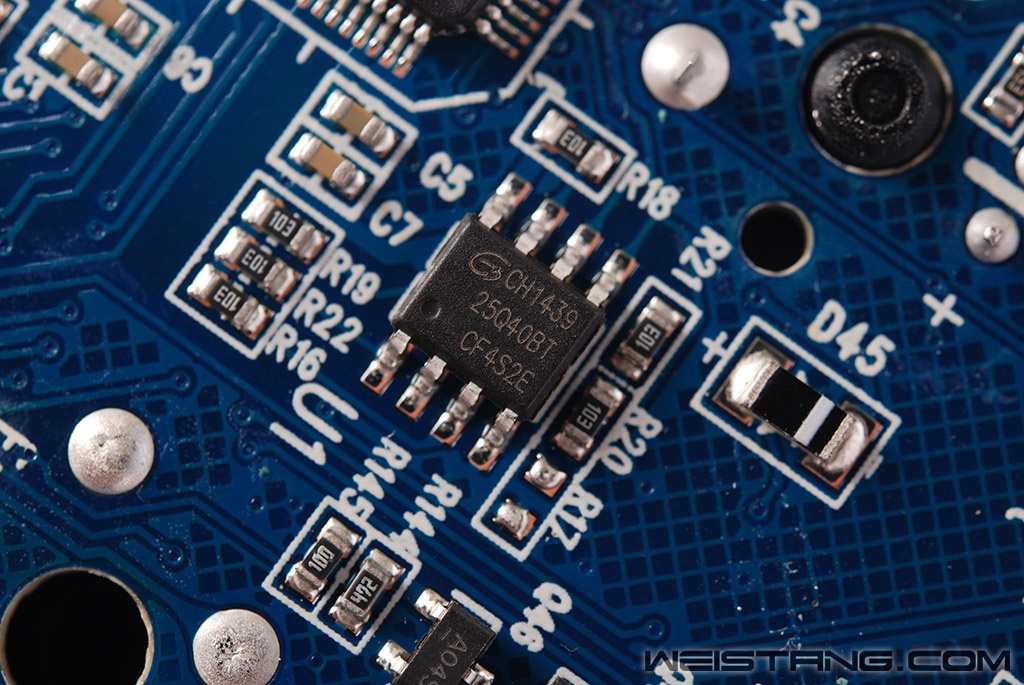

25Q40BT 存放固件的4M Flash芯片

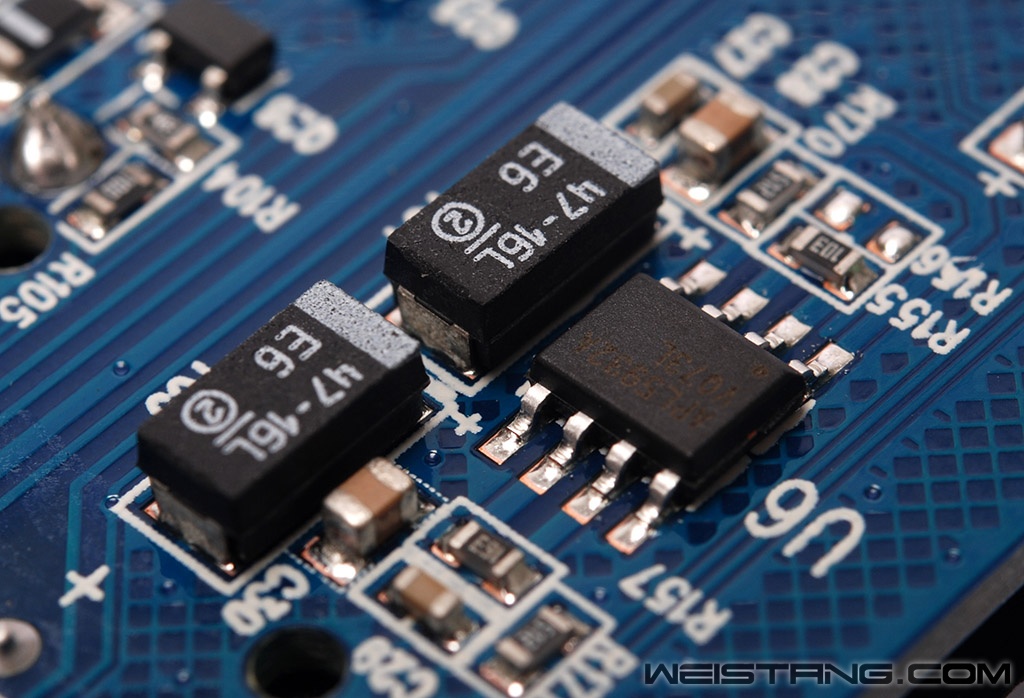

这两颗元件应该是容性IC

PCB编码与版本

焊点特写 LED依然是双LED整合的方案 傍边有一个负责无冲的贴片二极管 与LED限流电阻

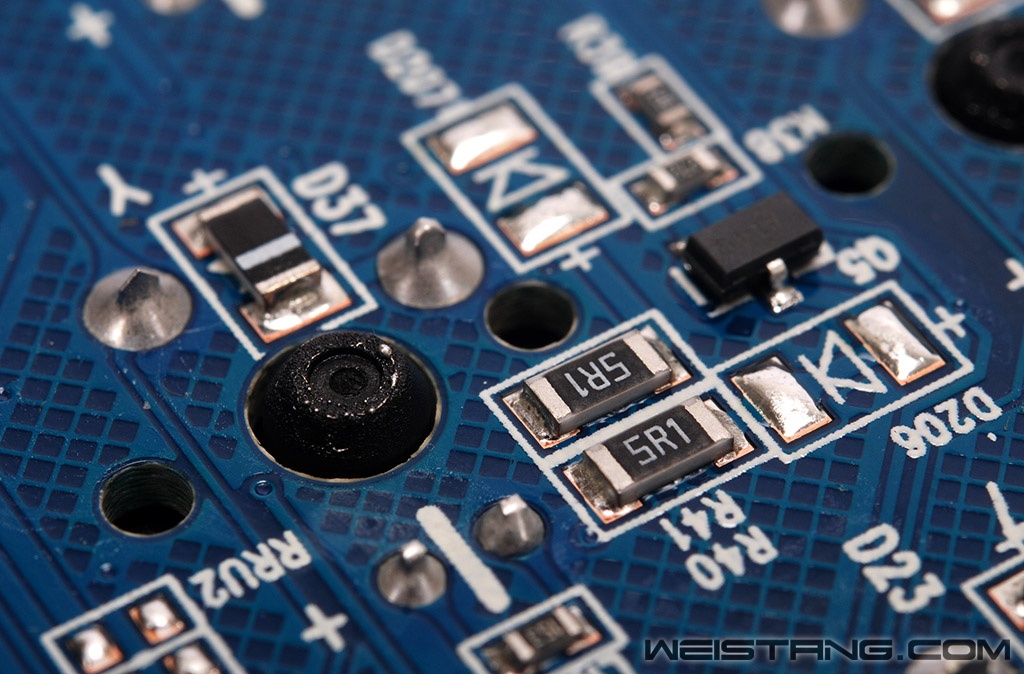

两颗二极管来配合三极管来实现各种按键状态与功能
