PCB

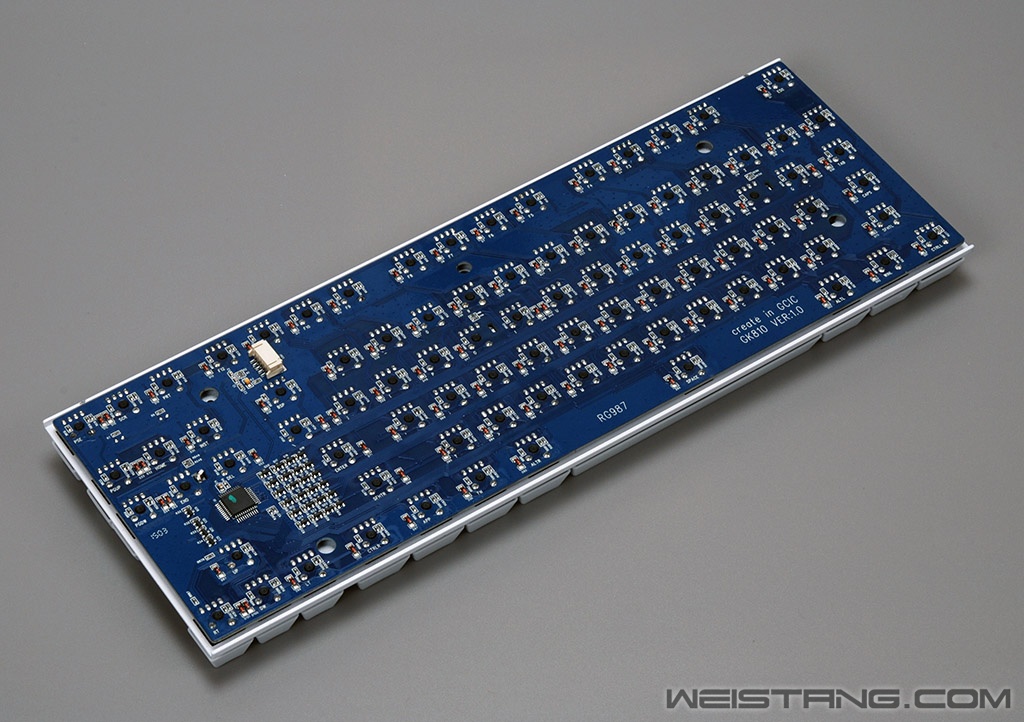

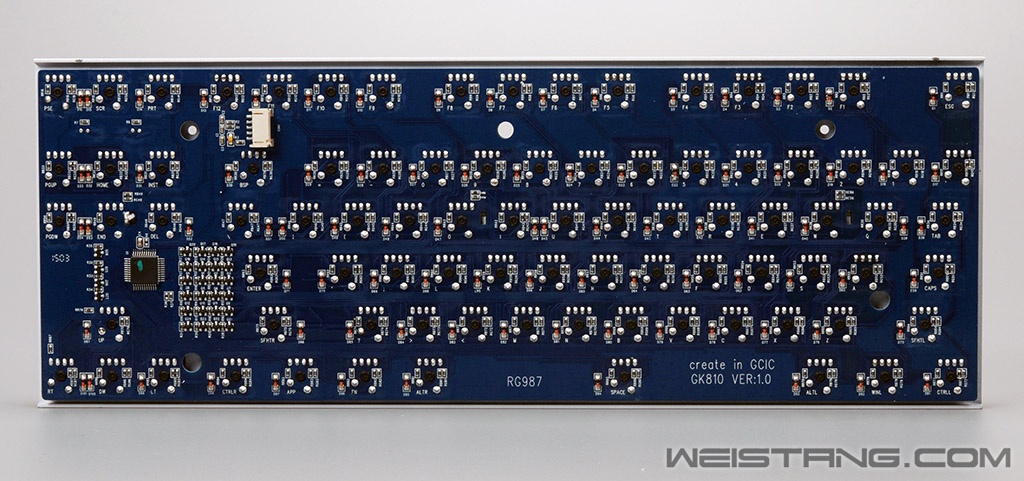

RG987是双层PCB设计,PCB做工不输600元价位的键盘。 ![]() PCB特写 ![]() PCB特写

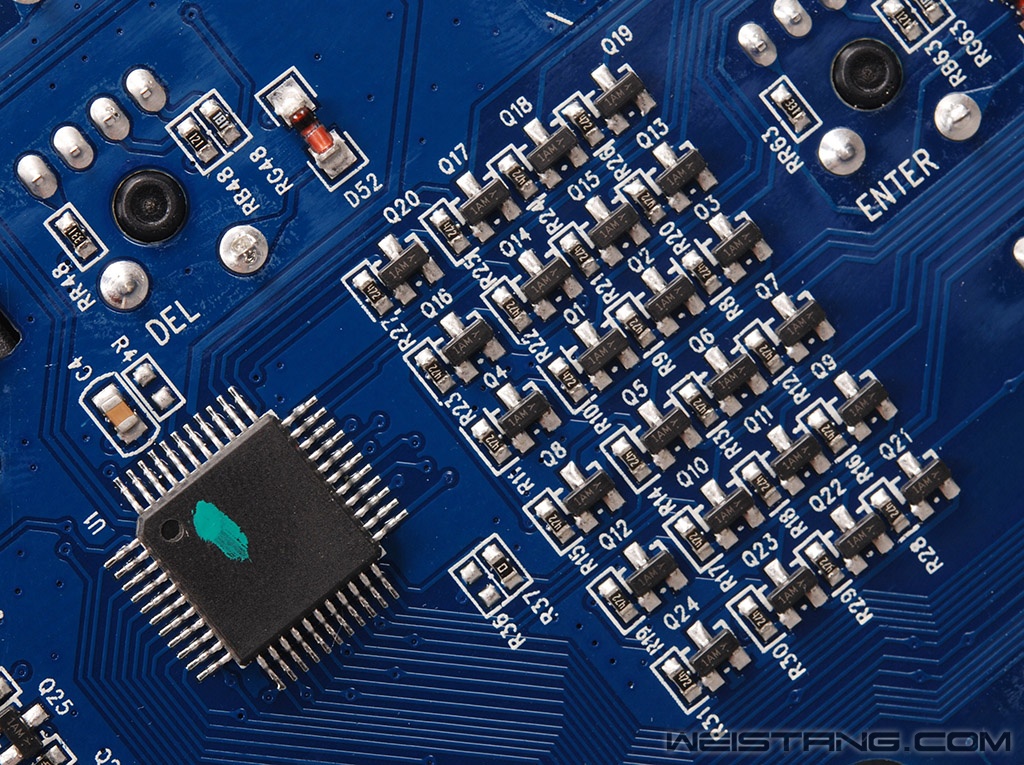

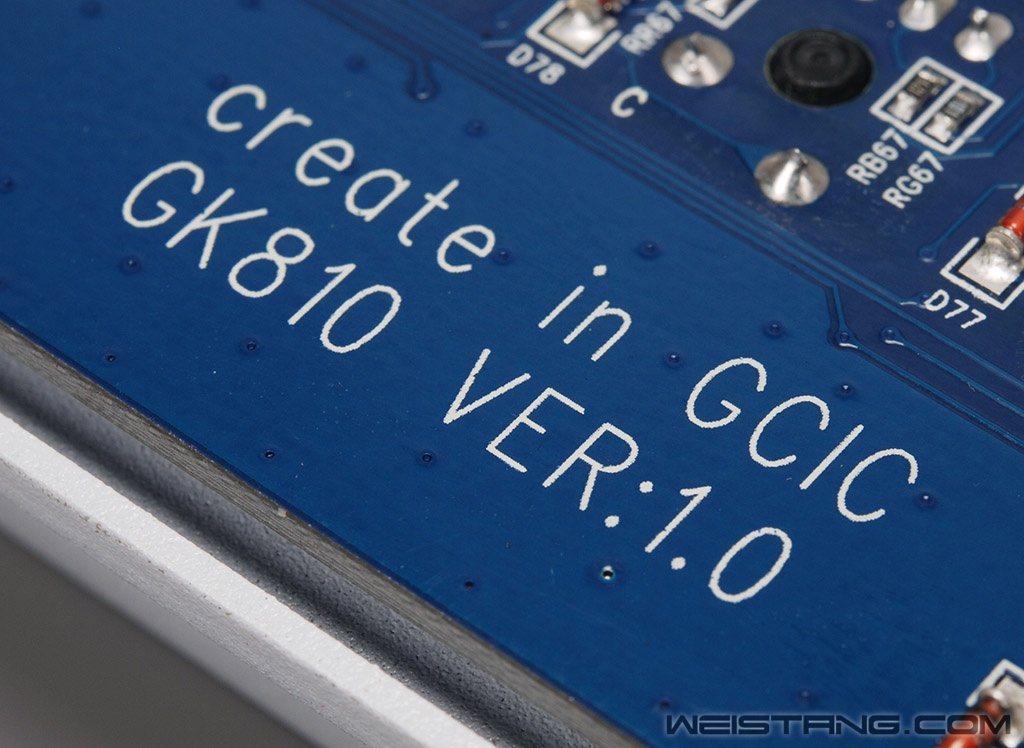

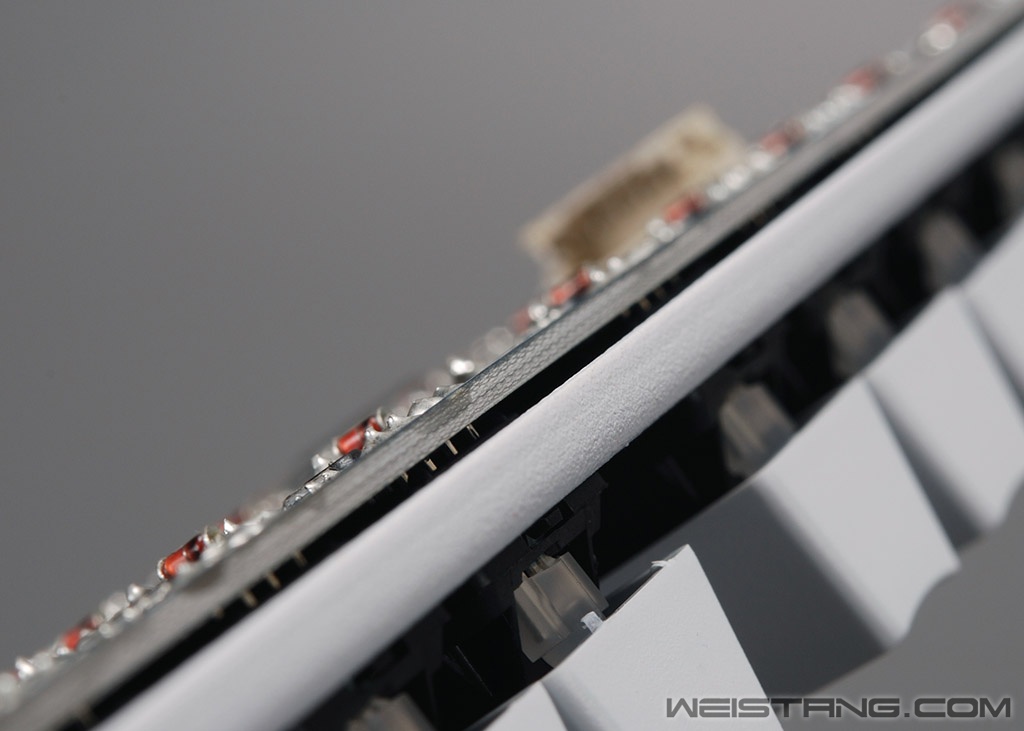

![]() PCB边缘特写 ![]() PCB版本号 ![]() 主控以及周围实现灯控的三极管 主控的标示依然被打磨掉了,到底有什么黑科技?其实PCB设计的整体思路方案还是很正常的,主控直接控制三极管以实现对不同组别的LED的间接控制。 ![]() 轴体焊点特写

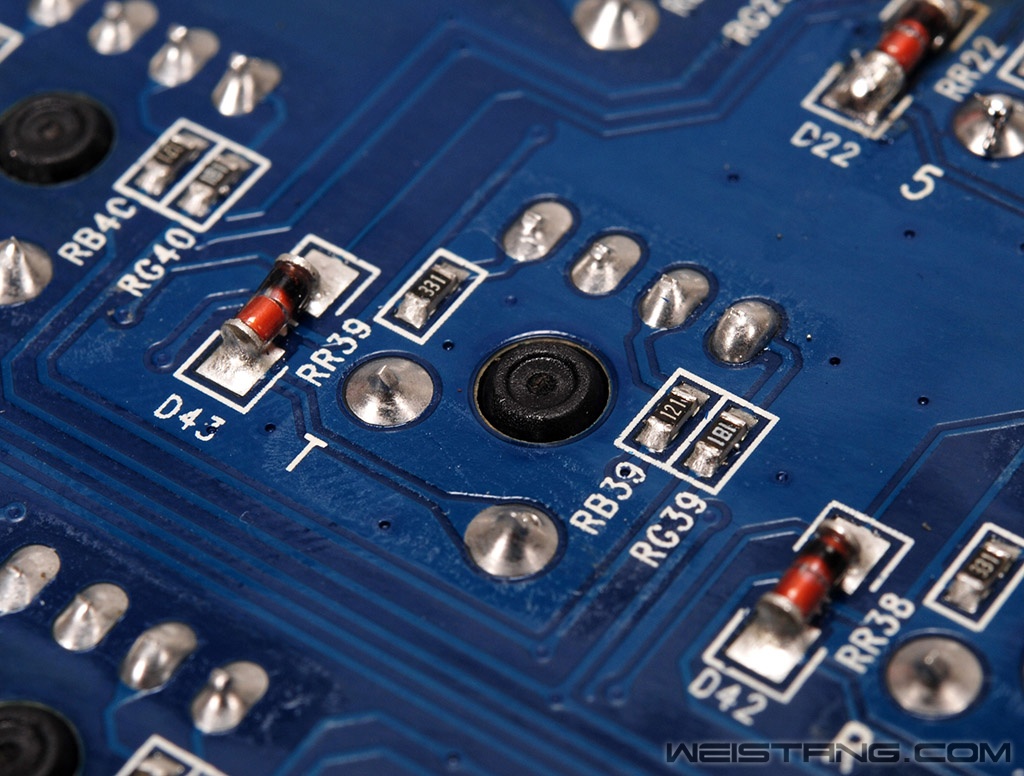

四脚共阳RGB led,对应RGB引脚都有限流电阻,同时每个轴附近还有对应实现全键无冲的二极管。另外焊锡采用的是高温焊锡,有MOD想法的朋友要注意了! |
