拆解
KBTalking RACE2是无钢板单外壳设计,PCB直接固定在底壳上,底壳外表处理的比较一般,甚至是有点点粗糙,不过绝对没有马虎,内部加强筋很到位,螺丝孔位内部是螺纹部分是铜芯。 底壳特写 内部铜螺丝孔位特写 所有大键位都是PCB卫星轴设计。 CapsLock是双灯位设计 空格是三灯位设计 原配外壳边缘厚度为3.4mm 底壳厚度为1.94mm

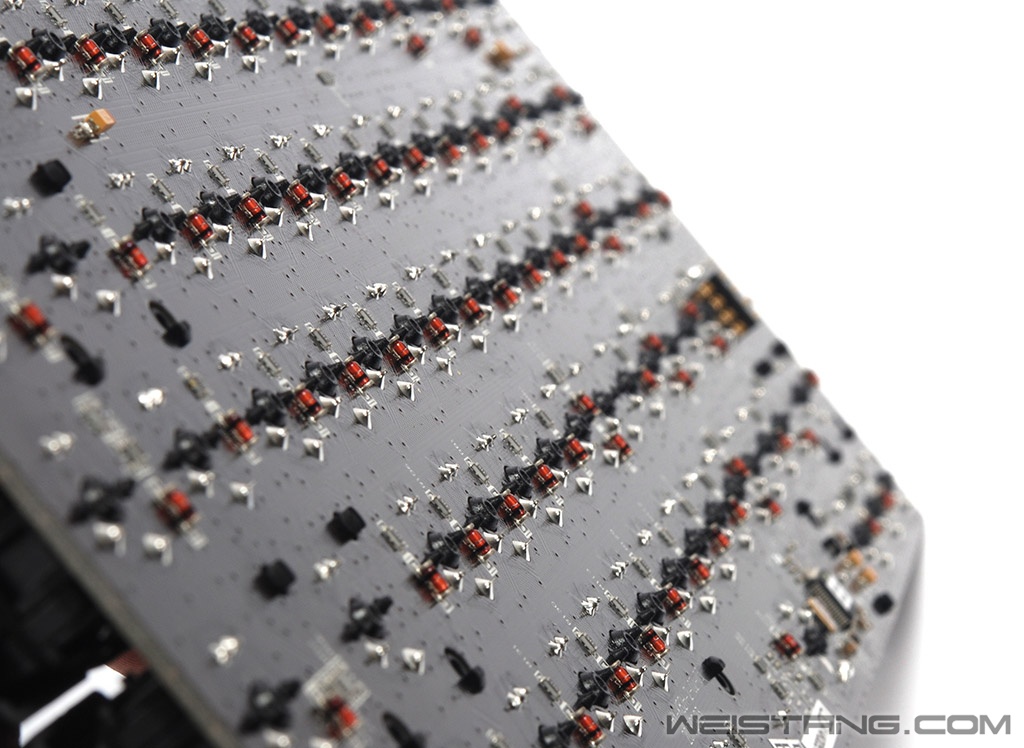

PCB特写 深褐色的PCB是网格覆铜,PCB用料与细节也同样非常到位! PCB特写 PCB特写 PCB边缘特写 用于实现全无冲的二极管 当然是需要在PS2下实现 焊点光亮同时很规整,贴片元件也很到位! NUC123SD4AN0主控 这个品牌芯片在主板上多用于IO方案 |
NDKinG 发表于 2015-3-30 15:31
太低调了 这个外壳不能电镀成别的颜色么 比如白色或者银色更打眼
lifei0081 发表于 2015-4-4 18:51
配列不错,外壳用料十足~
lifei0081 发表于 2015-4-4 18:51
配列不错,外壳用料十足~
