PCB

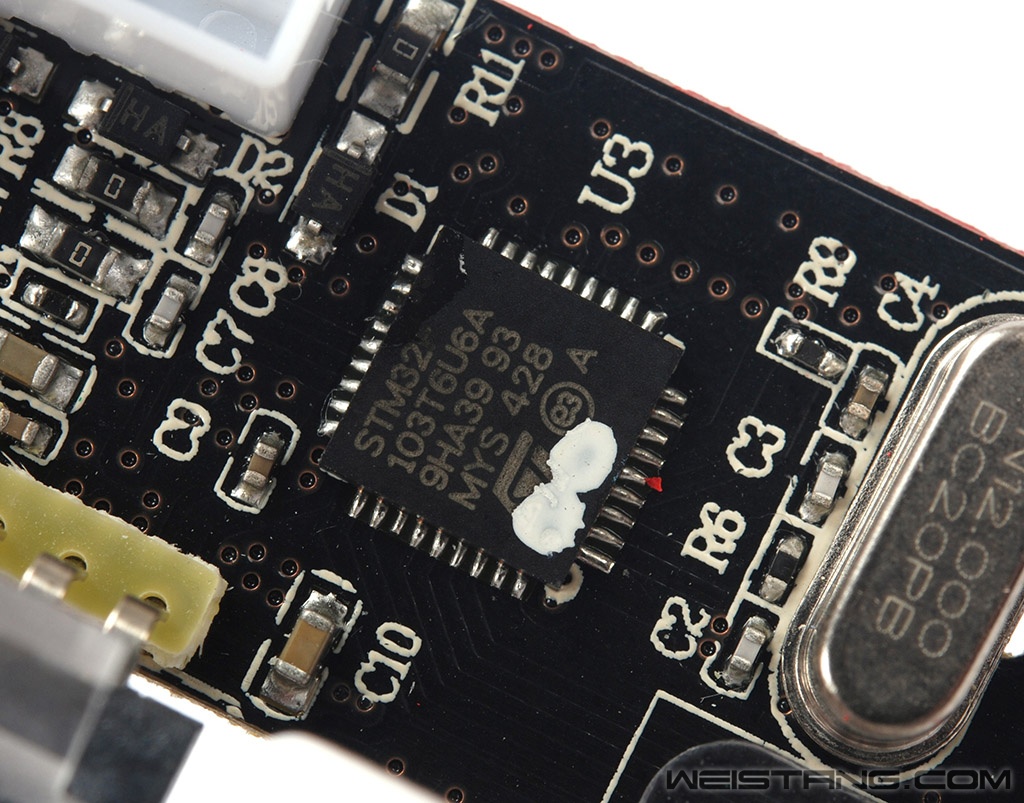

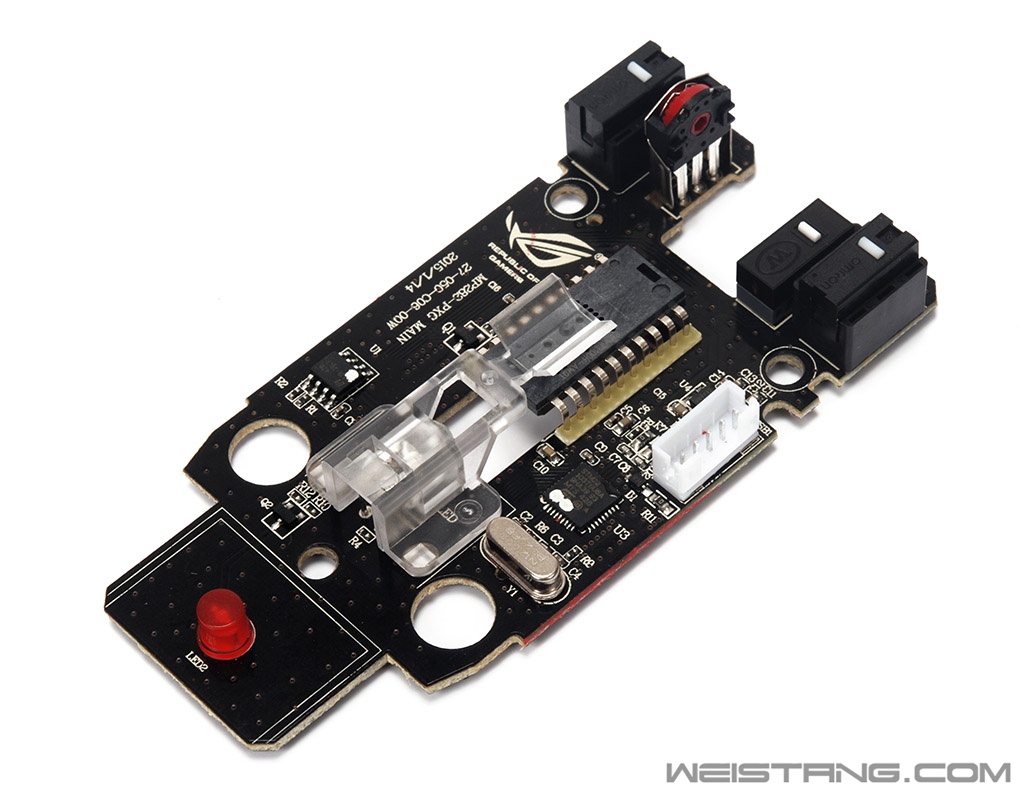

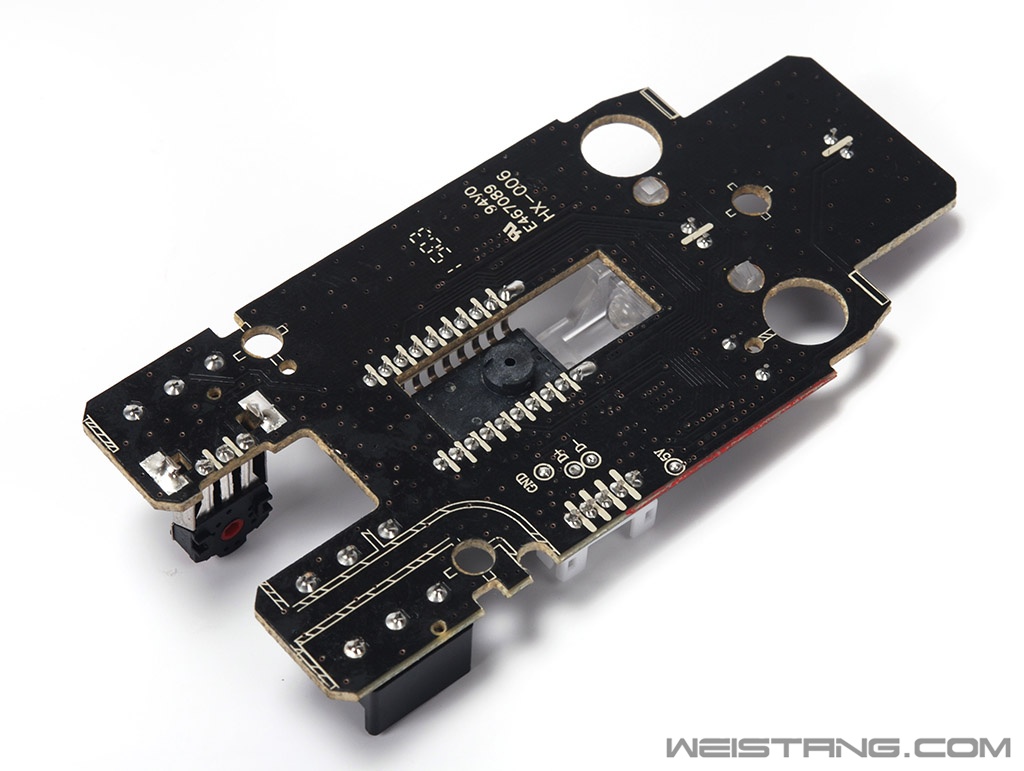

PCB部分我不建议大家经常拆解了,因为除了更换编码器或者中键的时候需要拆PCB,平时也没什么必要去拆解了,固定PCB的一共有三颗螺丝,而右边的PCB底部是usb排线,所以安装的时候如果排线位置弄的不对会影响右键的手感。 PCB 背面 黑色的PCB在做工方面与Gladius相同,或者说跟Razer的蝰蛇2013以及赛睿的Rival都是同一级别的,编码器所有焊脚没有空焊,而跟Gladius不同的是SICA并没有为中键提供热插拔设计,不免有些遗憾! PCB 正面 比较有特点是PCB底部有两个比较大的孔,这就是穿过上壳螺丝固定位的设计,也是最大程度地考虑了PCB的稳定。另外几乎所有的重要元件都设计在了PCB正面。底部是红色胶体的圆柱形led,背光的均匀度跟Gladius同出一辙! 原相PMW3310DH光学方案 光学引擎用的是原相PMW3310DH的方案,跟我们熟悉的赛睿RIVAL以及ZOWIE的FK1是相同的光学方案,属于目前高端的光学定位解决方案了,红外LED,工作电压在2.7v~3.3v,DPI最高可以到5000dpi,在dpi区间中定位准确同时非常稳定,兼容性也很优秀!跟Gladius的S3988可以说不相上下,所以在后面的驱动中也没有了光头LOD适应的技术,因为PMW3310DH的光学方案在LOD方面的表现也是非常优秀的! 意法半导体的STM32F103T6U6A主控 跟Gladius相同的主控方案,主控架构为ARM Cortex M3,主频为72MHz,Flash容量为32KB,SRAM为6KB。 默认是D2FC-F-7N 白点微动 手感清脆确认清晰 热插拔的微动插座特写
这里我更换了偏闷骚风格的7N(20M)(OF)微动 最后我尝试了更换包括cherry dg1、欧姆龙灰点等微动,兼容性完全没有问题,相对来说表现出的键程比Gladius要短一些,估计也是Gladius按键模具设计略保守的原因,到了这次的SICA才算更能还原出微动键程的按键设计! |
