Razer噬魂金蝎幻彩版超薄游戏键盘评测

2015-8-17 18:58| 发布者: admin| 查看: 19964| 评论: 64|原作者: 大胖鸟|来自: www.weistang.com

摘要: 包装   还记得13年初的Razer噬魂金蝎终极版么,这差不多代表了Razer定位最高端的一款薄膜键盘了,拥有跟接近2万元Blade Pro相同的BladeSwitch按键屏设计也是倾倒了不少蛇粉,不过超高的价格在如今这个机械键盘 ...
拆解


  我们一起来看看Razer旗下高端级别的薄膜键盘内部结构,之前我还特意搜了一下,好像网上也没有这款键盘的拆解,索性我们就搞了吧!

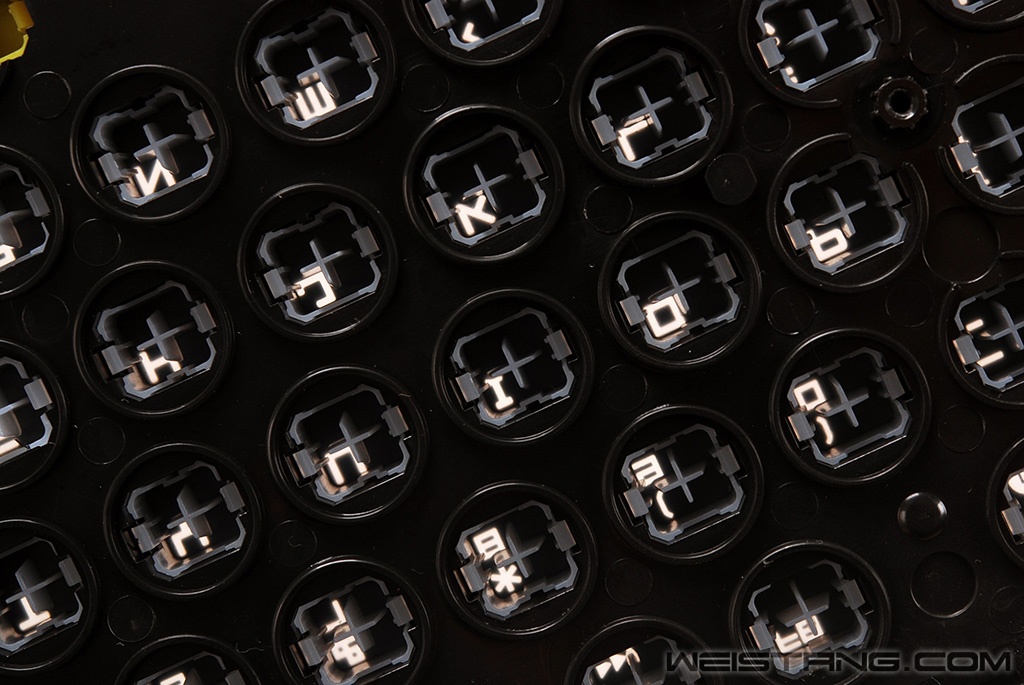

键盘上壳与键帽内部特写

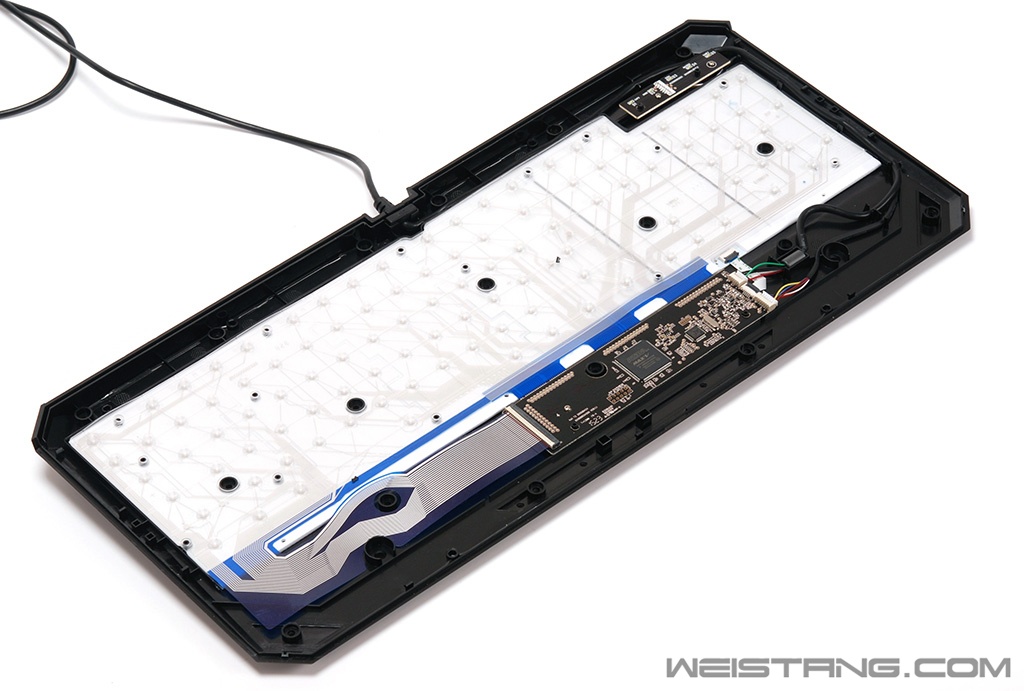

键盘内部发光机构与薄膜和主控PCB部分特写

其实拆键帽还是挺容易的 两个小卡子向内部一按 然后一顶就推下来了

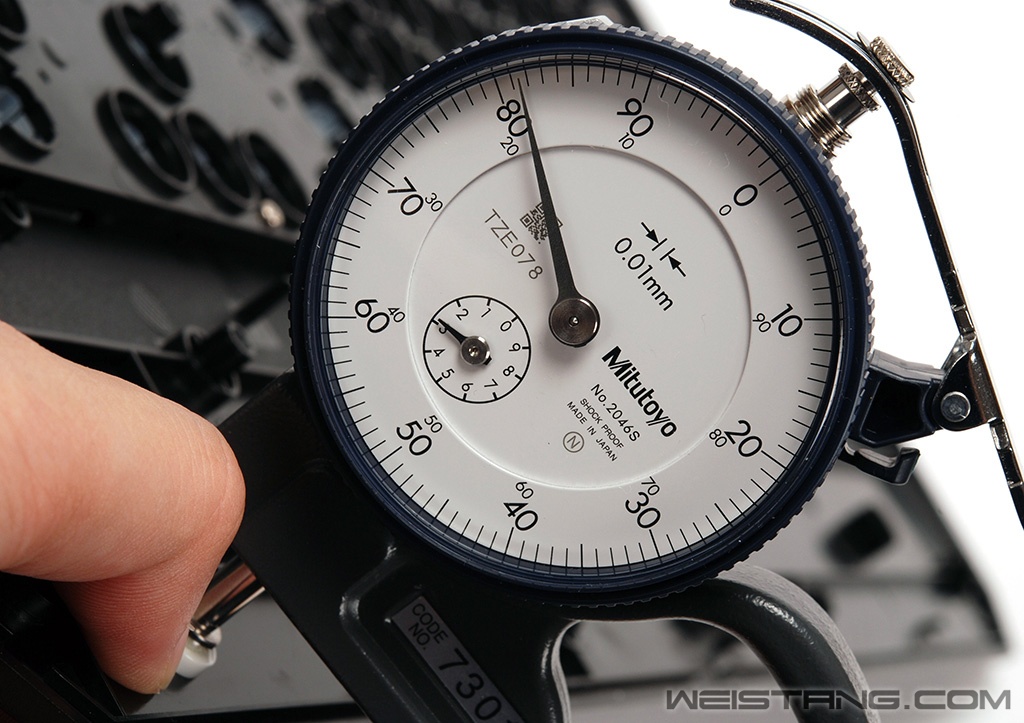

键盘上壳腕托部分2.81mm厚度

键盘上壳前部2.67mm厚度

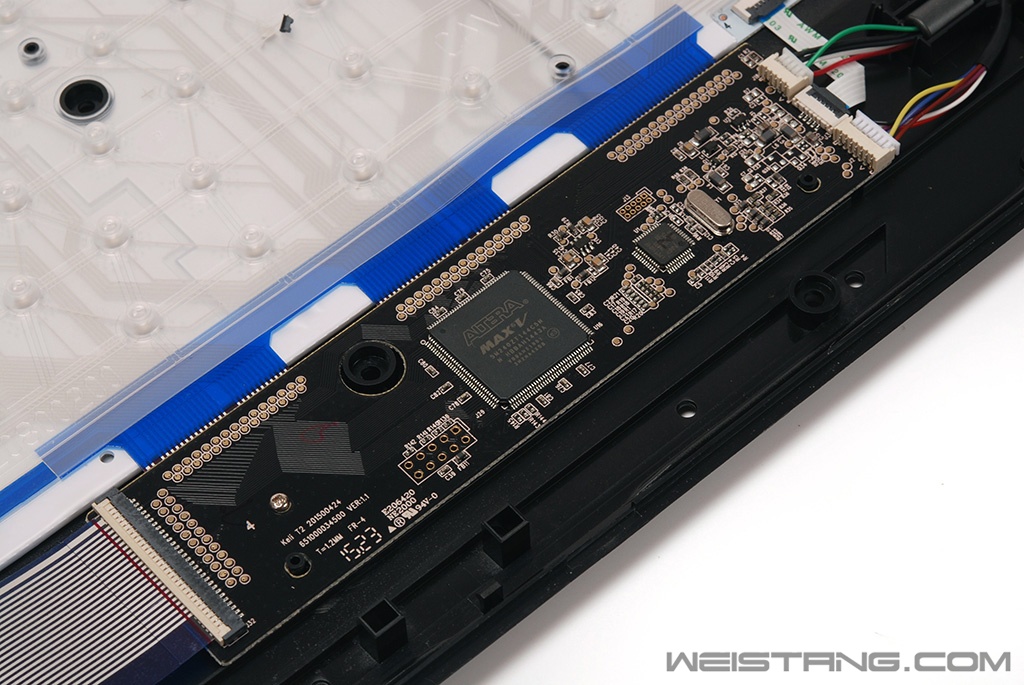

主PCB部分 这部分也可以说是比较早的键盘和背光控制方案 成本比现在的方案要高

NXP用来实现LED控制的LPC11U24F控制器 ARM Cortex-M0架构 50MHz时钟

Altera的TQFP封装可编程控制器

  关于ALTERA MAX V系的这个键盘主控大家可能很陌生,但是这个ALTERA(中文名字叫阿尔特拉)公司在可编程控制器领域可是相当拉轰,全球第一个发明可编程逻辑控制元件的品牌,也是在纳斯达克上市的一家公司,目前依然是SOPC领域的领跑者, MAX V系列的这款5M24主控对比如今的ARM性能也是很强悍,同时也是为了实现10键无冲,所以用了这个可编程控制器的方案,注意许多支持10键无冲的键盘还都是二极管的方案,这个芯片一个搞定。

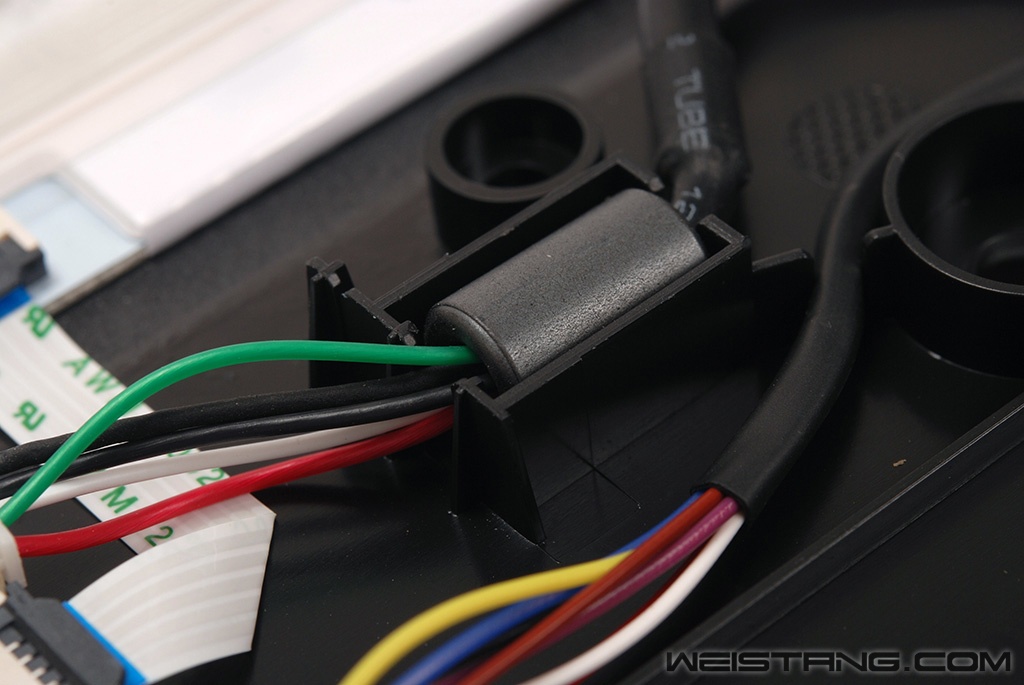

内部带磁环 并且在底壳上单独开了固定磁环的固定位

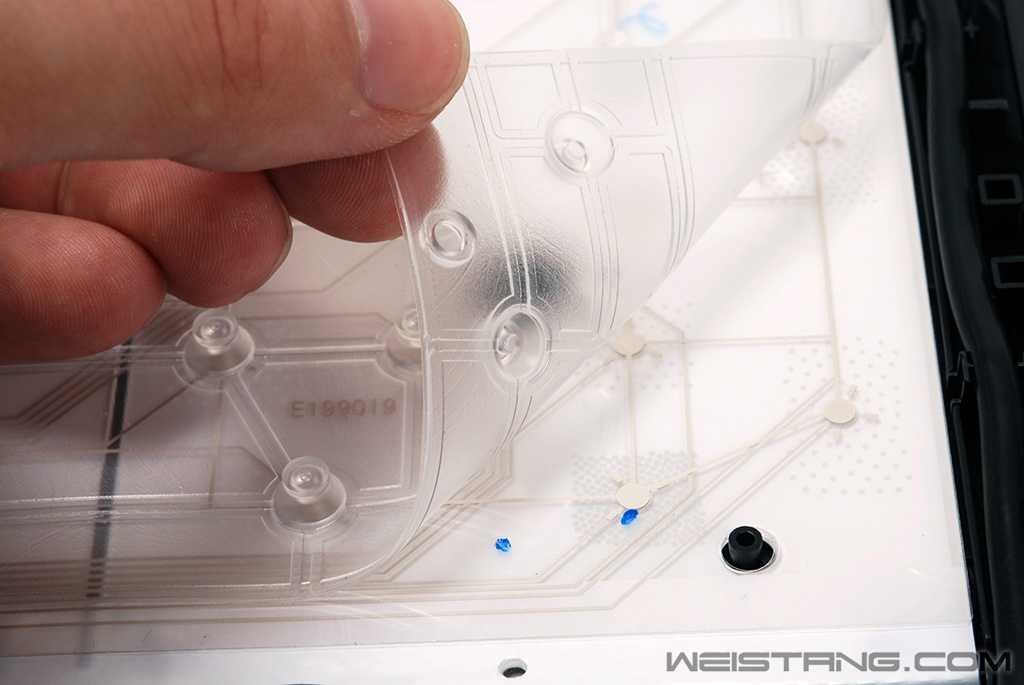

薄膜质地还是很不错的 跟之前摸过的一些四百元级别产品比质量上确实胜了一筹

依然是单边发光 其中一边有RGB LED的一长条PCB

  光纤原理发光,一边是LED发光板,另外一边是整张的透明板,照亮后可以让整个透明板亮起。

界面

  Razer只要是支持CHROMA的设备就必须要安装Razer Synapse界面后才能玩更高级的功能,这里推荐各位去官网下载(链接:http://drivers.razersupport.com/cn//index.php?_m=downloads&_a=view&parentcategoryid=177&pcid=0&nav=0)。

游戏模式下可以实现最低10个按键无冲

主界面

可以对任意按键进行编程 但是一定要开启Synapse后才有效

游戏模式开关

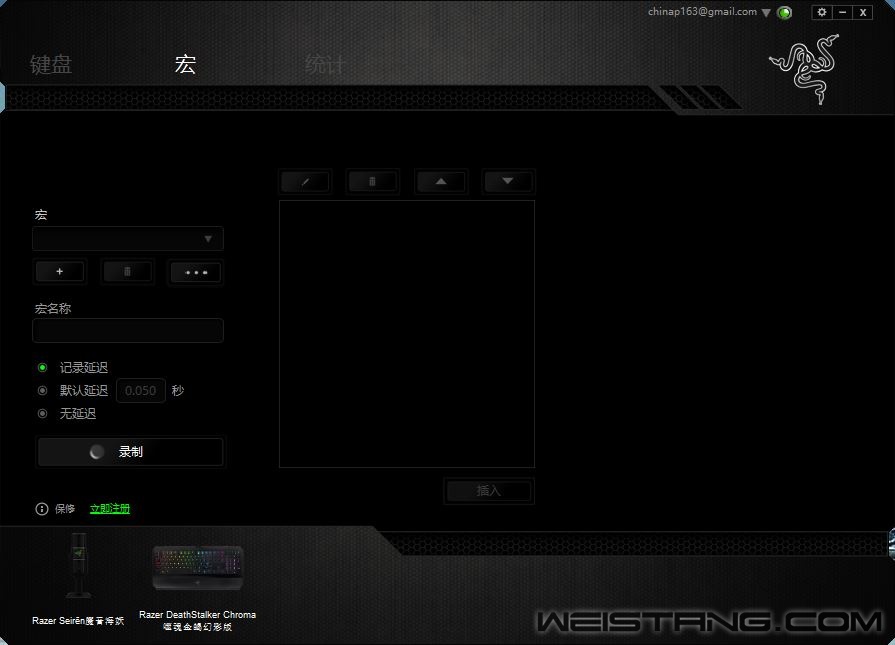

宏定义界面

基础背光调节 这个界面是给初级玩家准备的

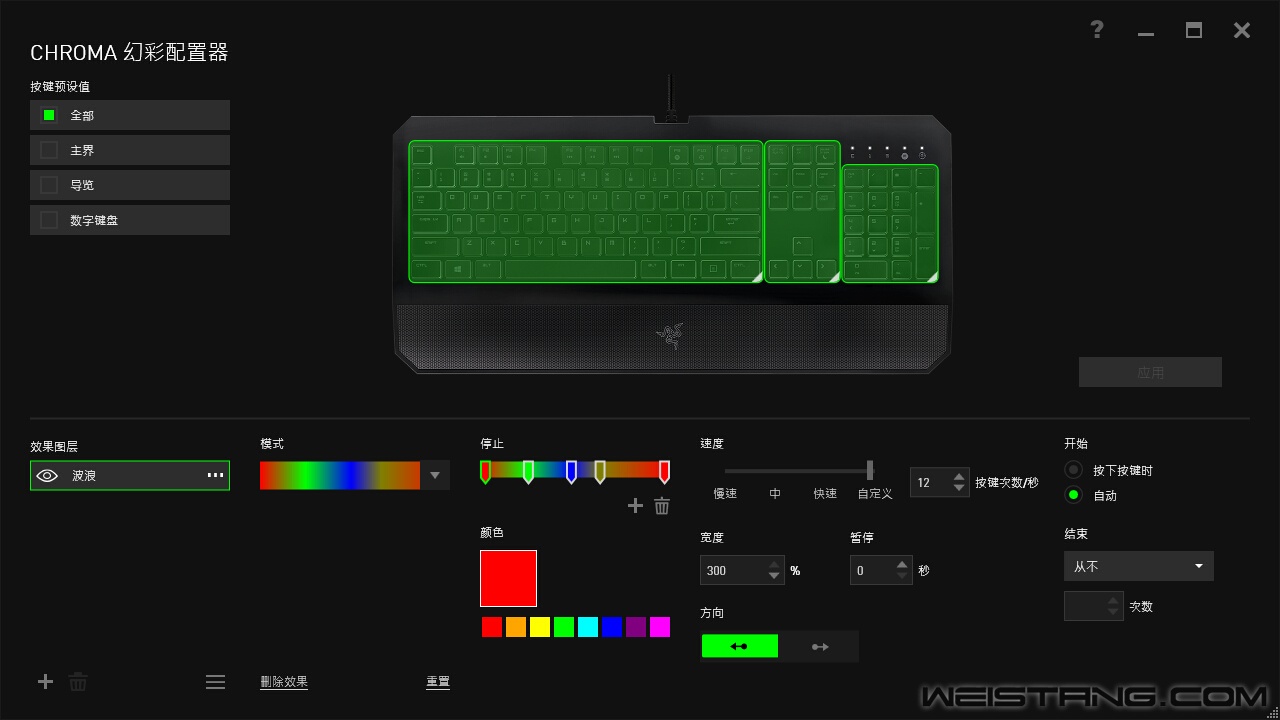

CHROMA幻彩背光高级界面

还可以对波浪幻彩效果进行详细设定,也是灯控方案足够强悍才能这么玩,这个界面是给高级灯光控玩家准备的。
