拆解
G310是我遇到过这么多键盘中最难拆解的之一,另外一个是G910,G310内部卡扣很多,而且卡扣位置都比较深,再加上外壳较厚,所以拆解非常困难,说实话我是真的拆一次不想拆第二次了,同时也不建议各位玩家去拆解G310。

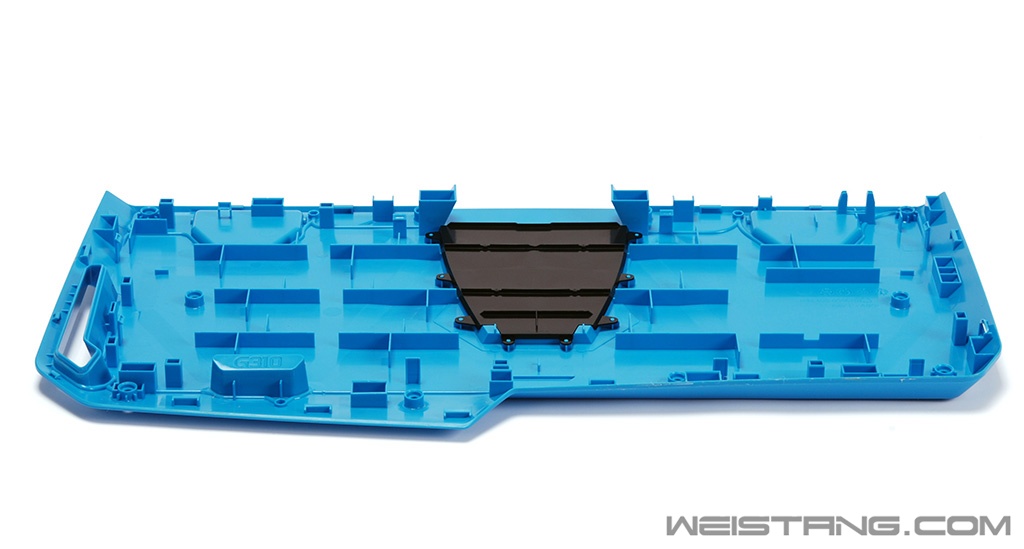

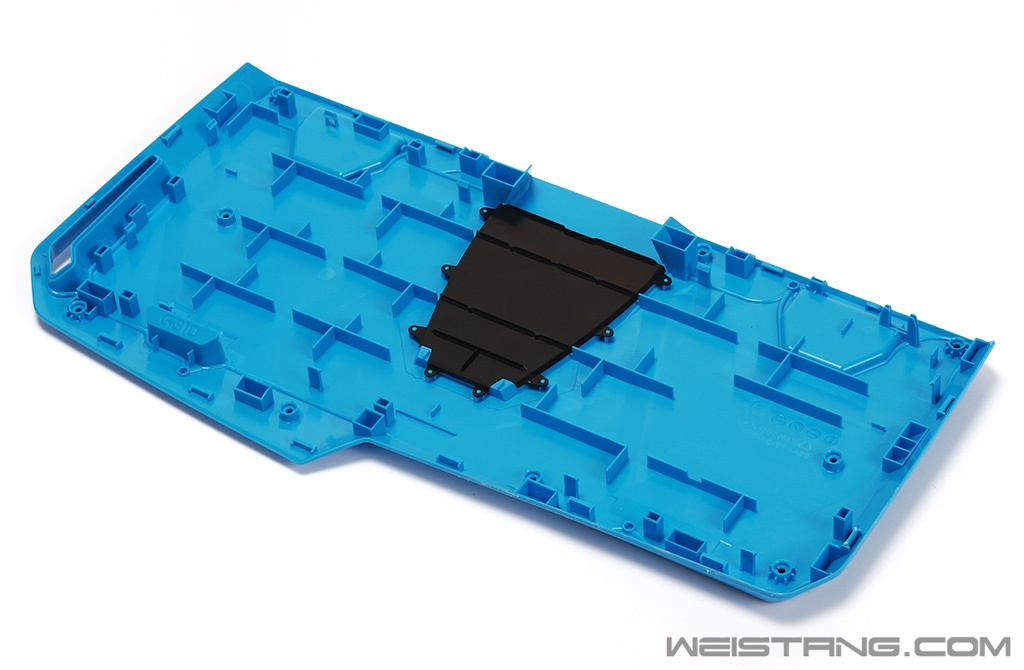

拆下底壳 底壳特写

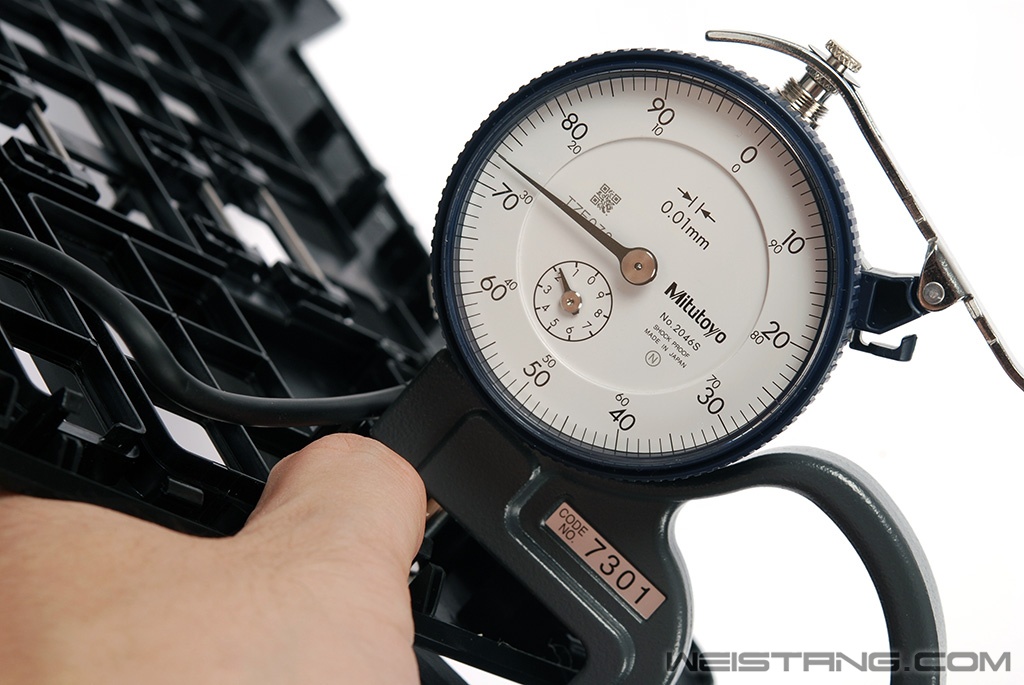

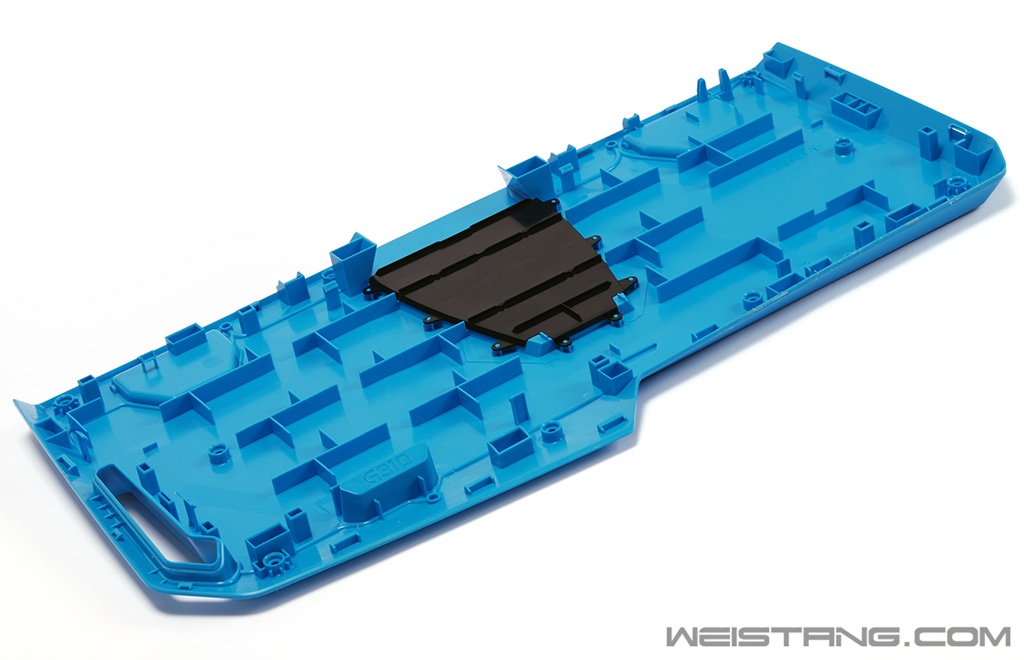

能看到底壳边缘部分的卡扣,还有主要位置的加强筋,同时对PCB版也能有一定支撑。 底壳厚度是2.09mm 特写
特写

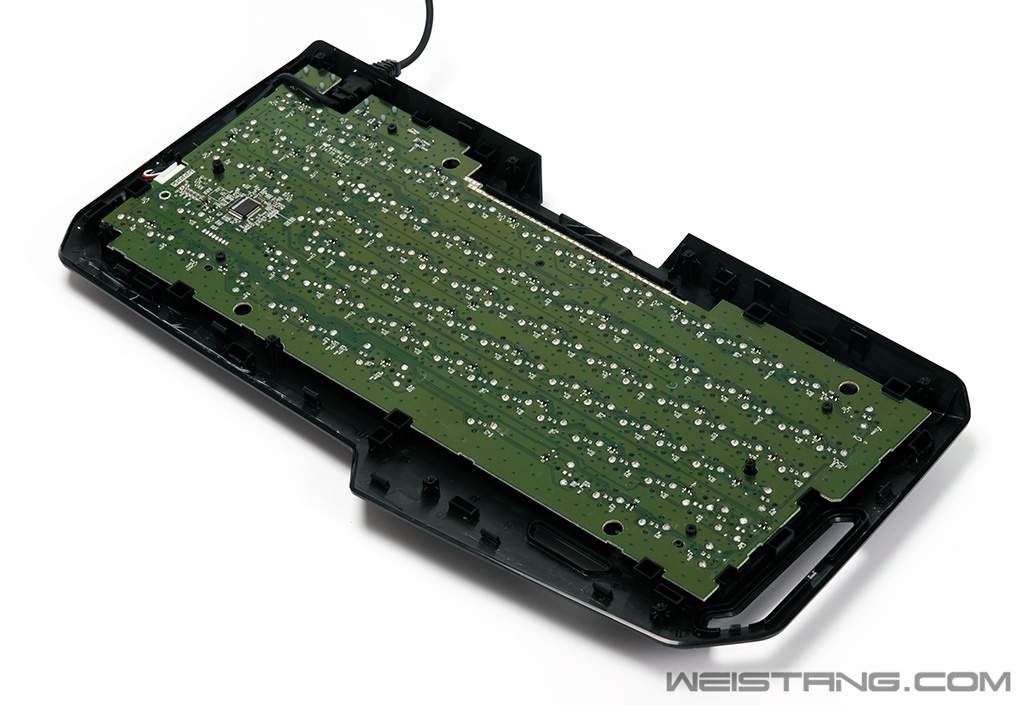

PCB是固定在上壳的 拧下四颗螺丝后拔掉所有键帽就可以取下顶壳
顶壳厚度 1.73mm
PCB部分 特学 PCB整体做工跟G910是相同的

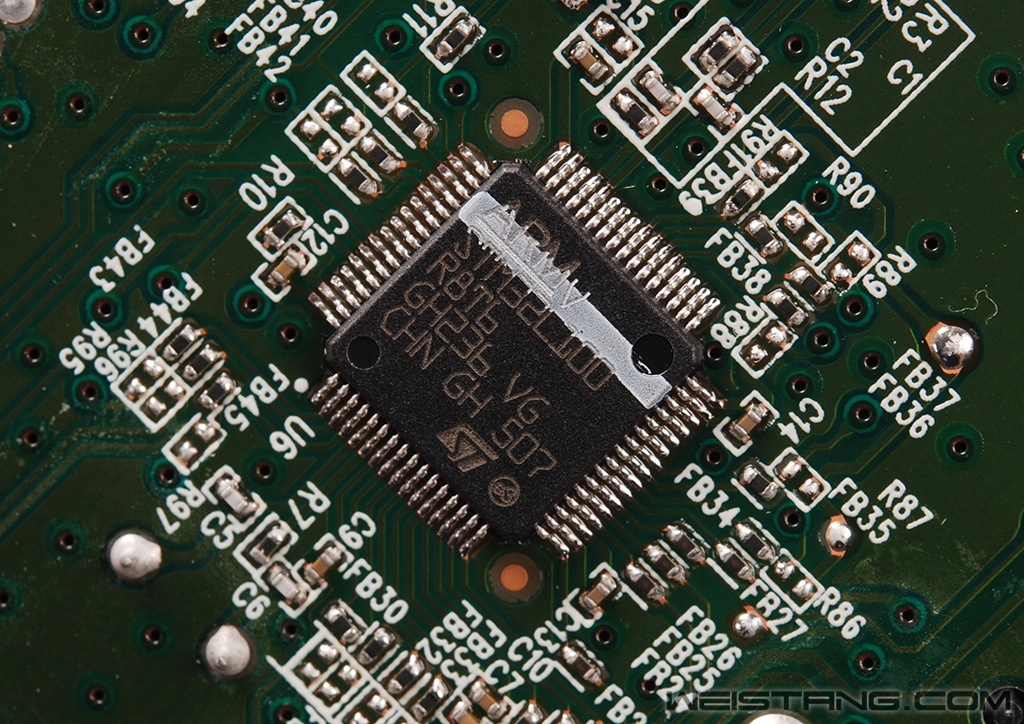

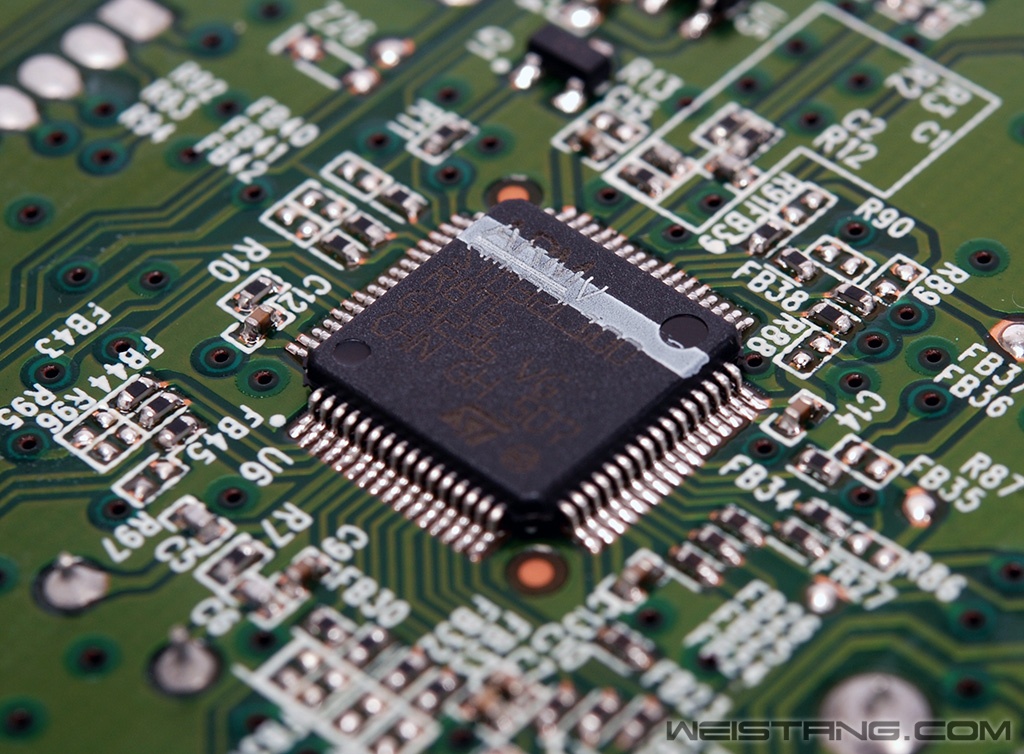

G910相同的意法半导体的STM32L100主控 主控以及外围电路

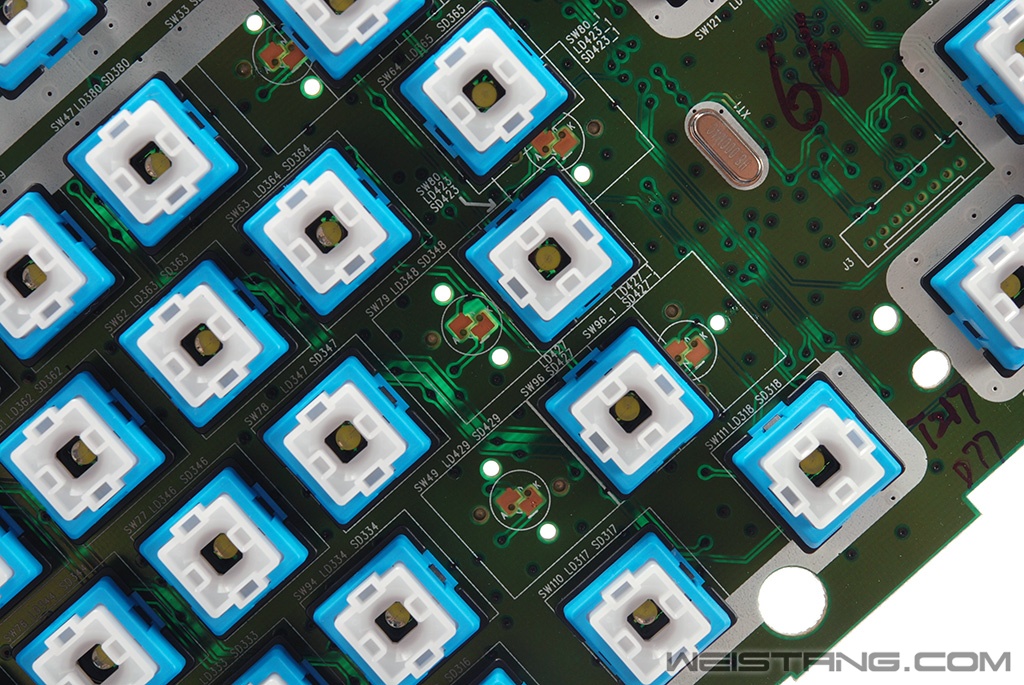

四脚轴焊点 透露一下依然是低温焊锡 但自己折腾G轴又没什么意义
出线口位置 |
