拆解

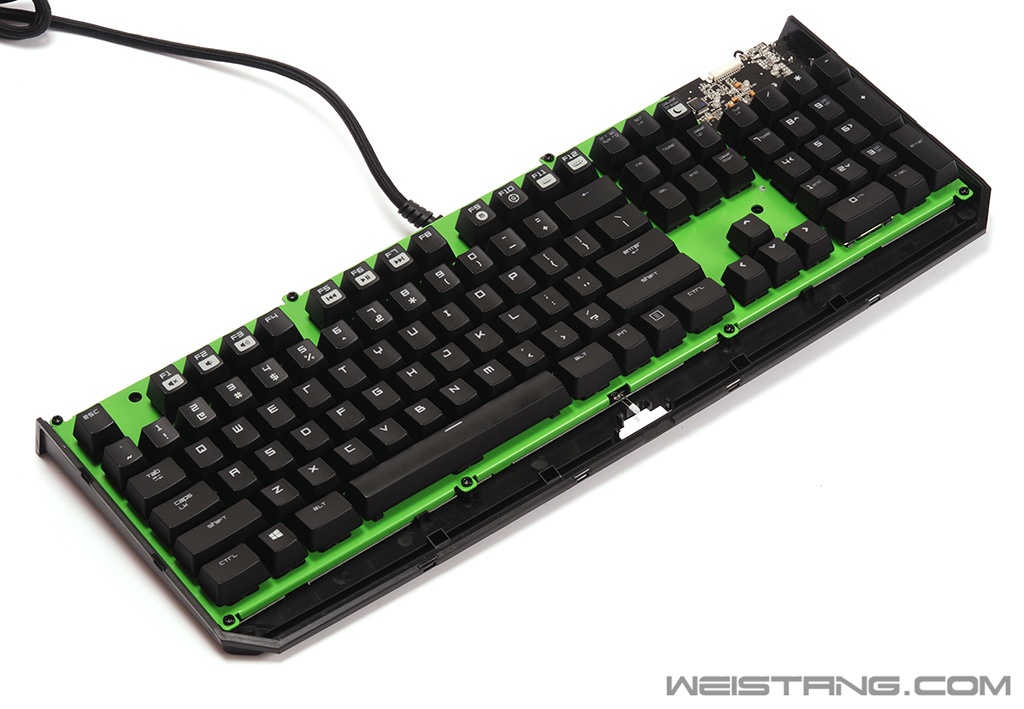

这一代黑寡妇蜘蛛终极2016机械键盘的拆解跟上一代完全没有变化,底壳依然是6颗螺丝,然后四边有卡扣设计,划开三边的卡扣后就可以取下上壳了。 取下上壳能看到绿色的钢板
上壳特写

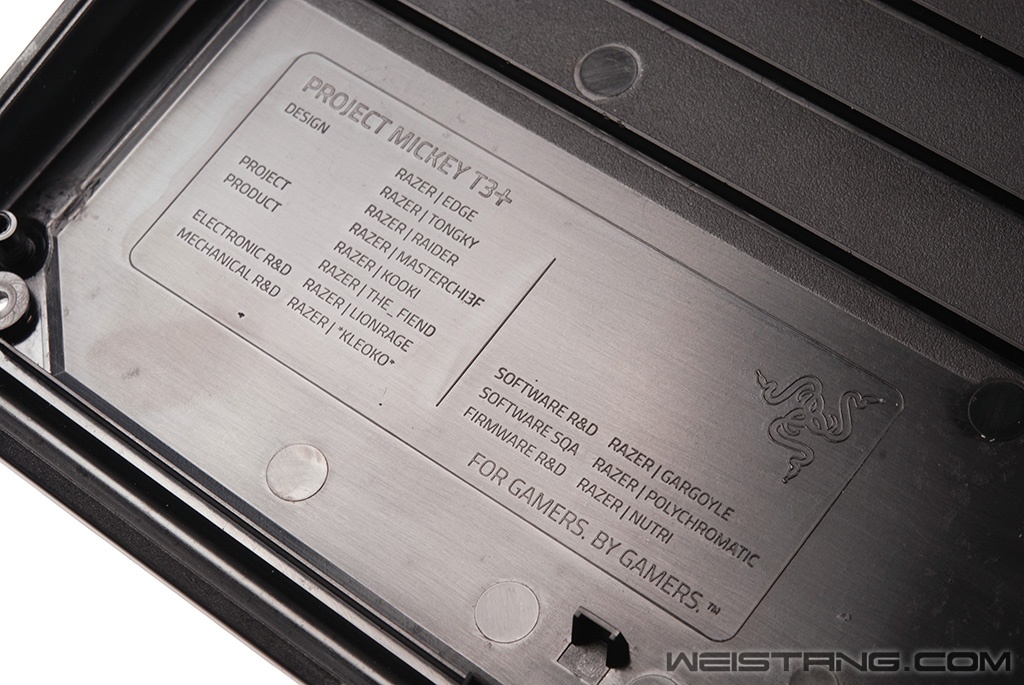

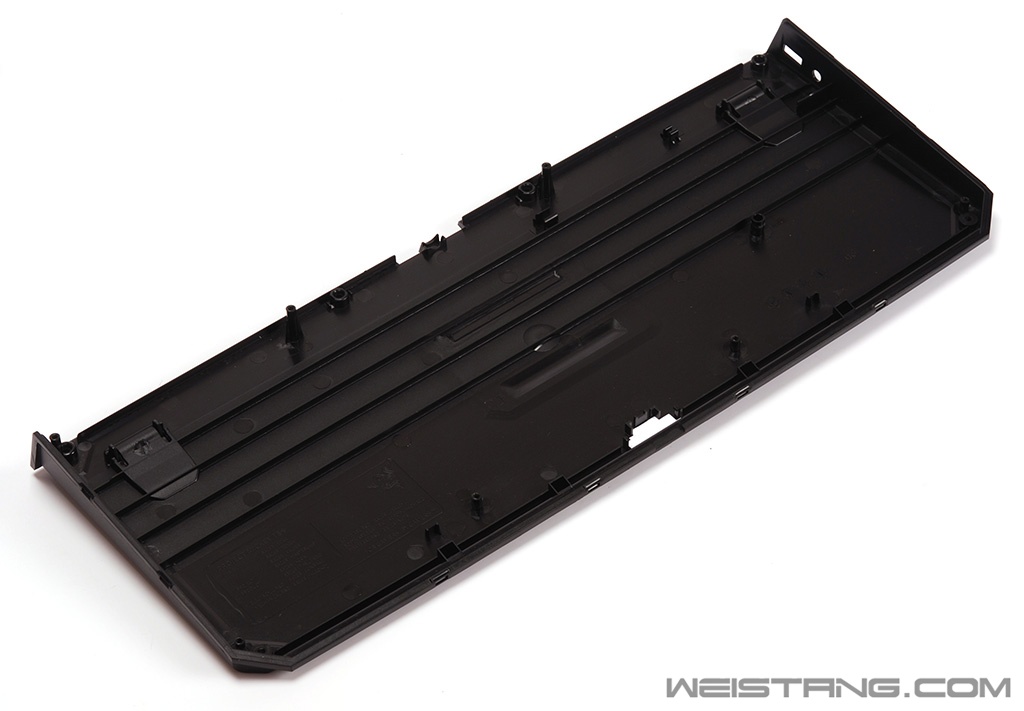

底壳特写 底壳上有相关设计的名字

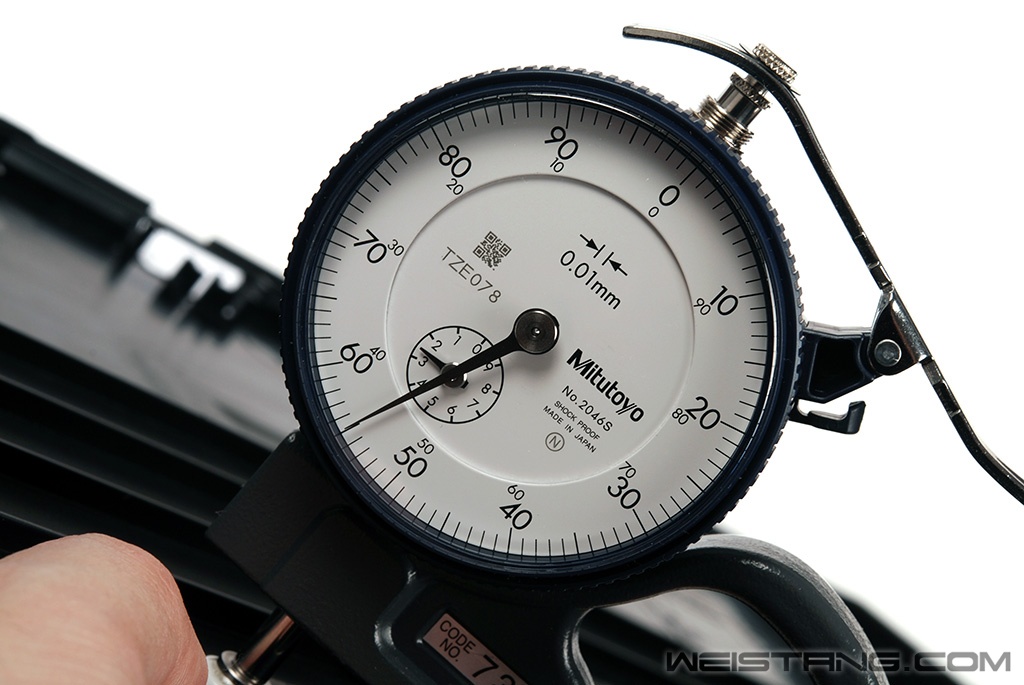

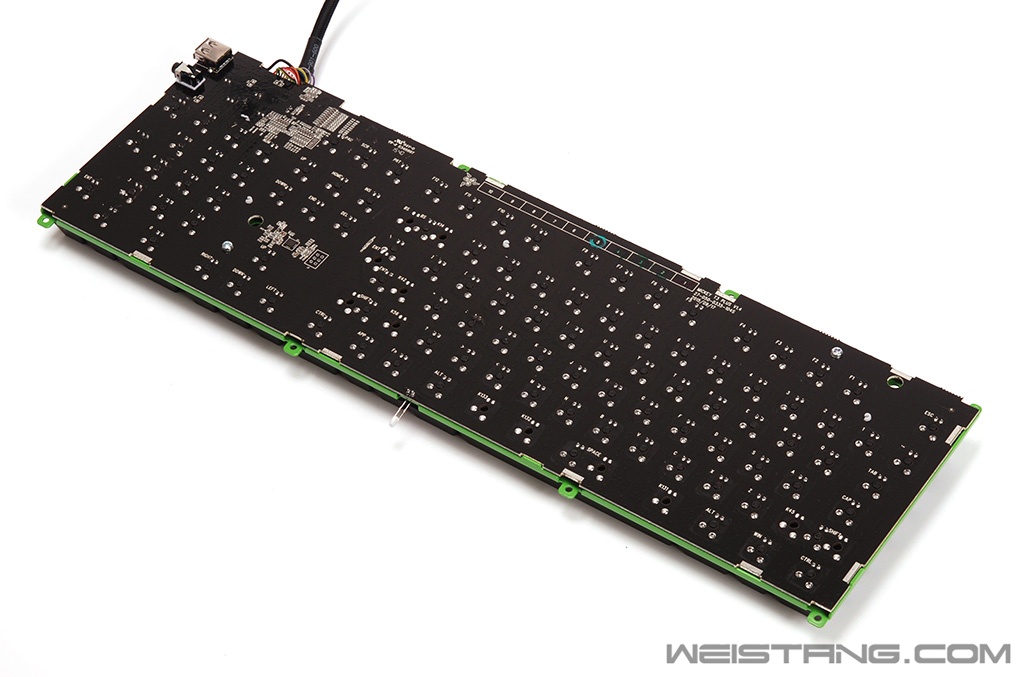

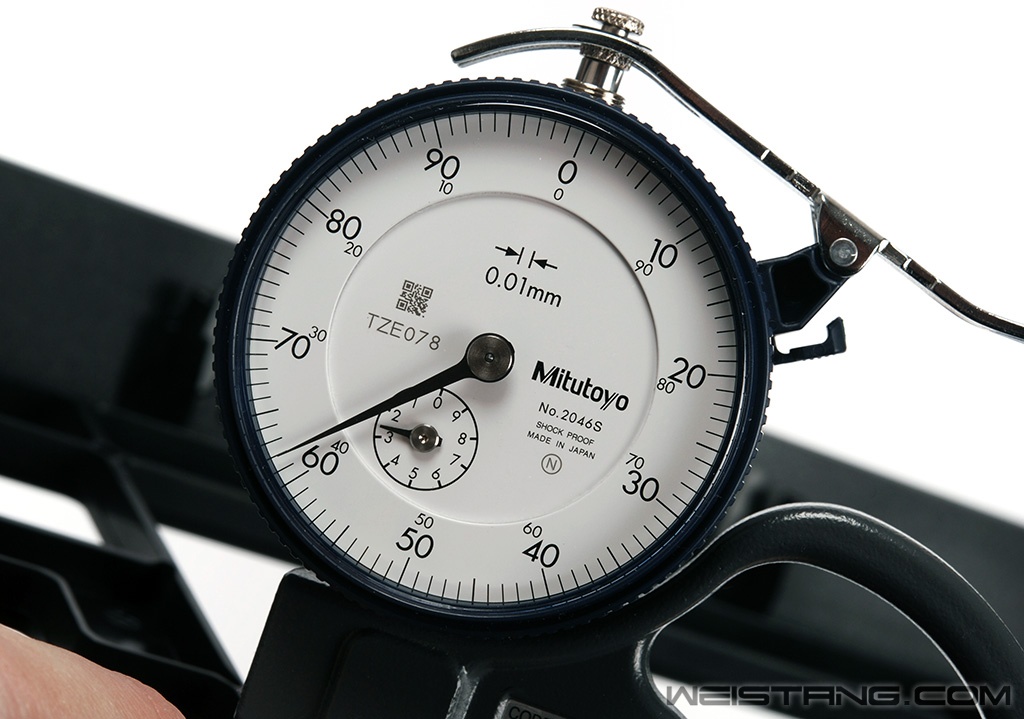

上壳厚度是2.62mm 下壳厚度约为2.55mm PCB特写 跟上一代基本上保持了一致的做工水平 因为并不支持全键无冲 所以看不到二极管的位置

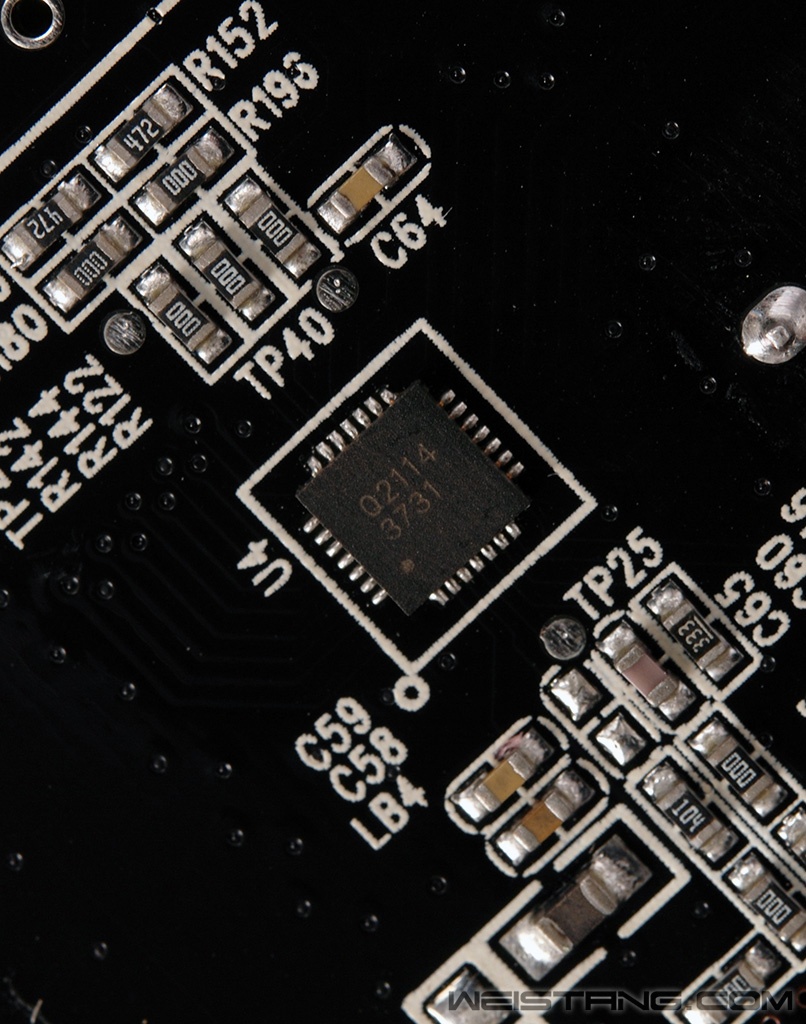

灯光驱动IC 用来实现不同的背光效果

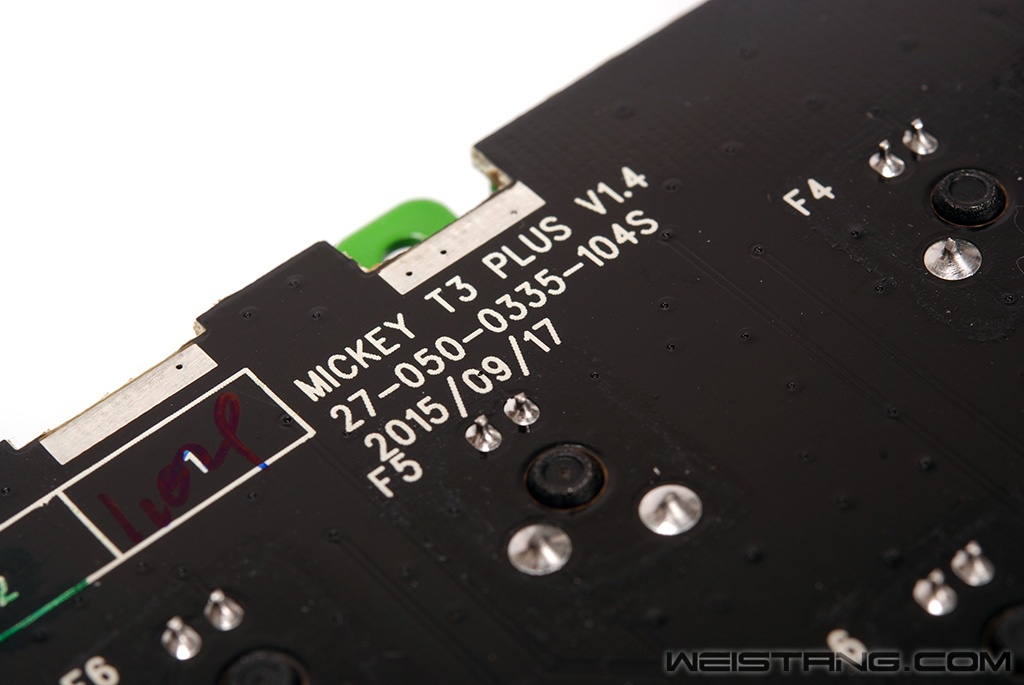

PCB打样版本号

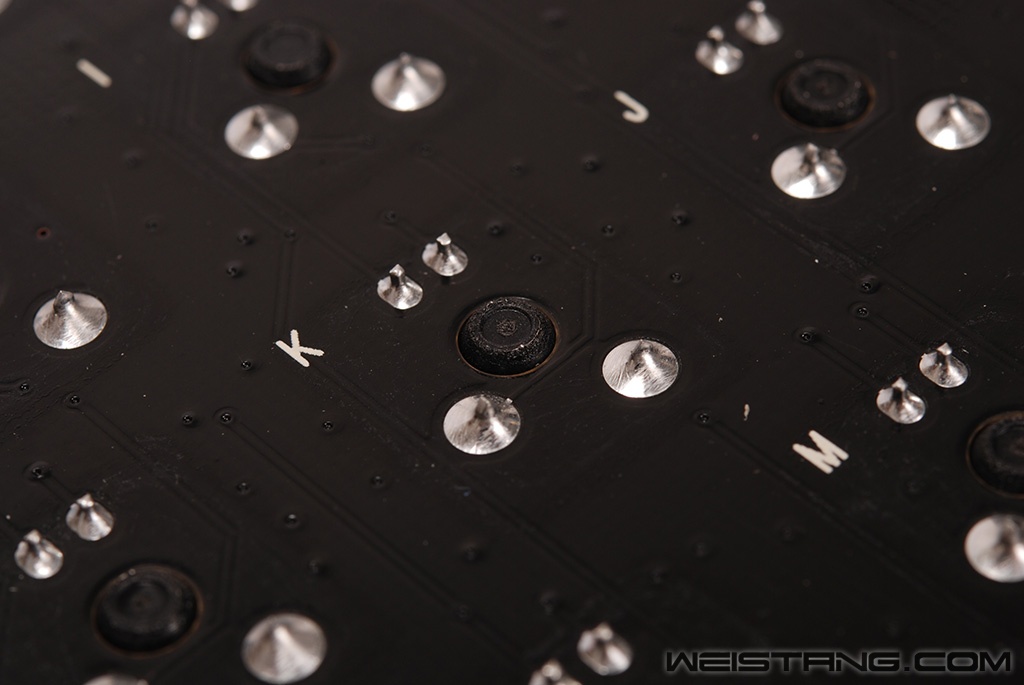

焊点特写 焊点还是挺均匀的

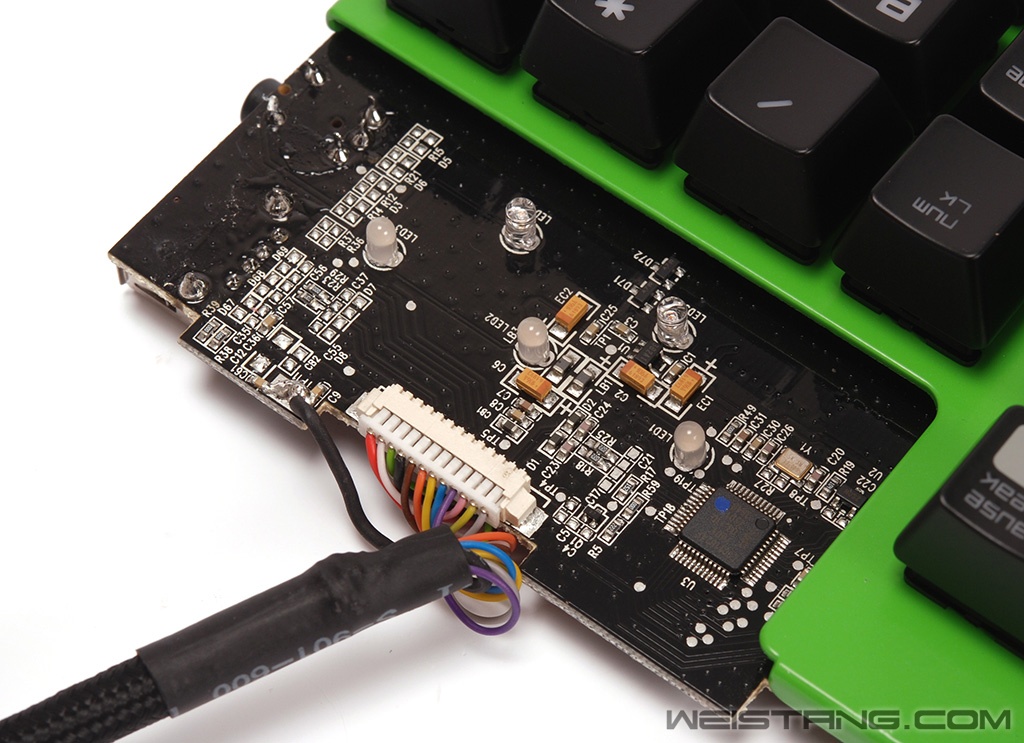

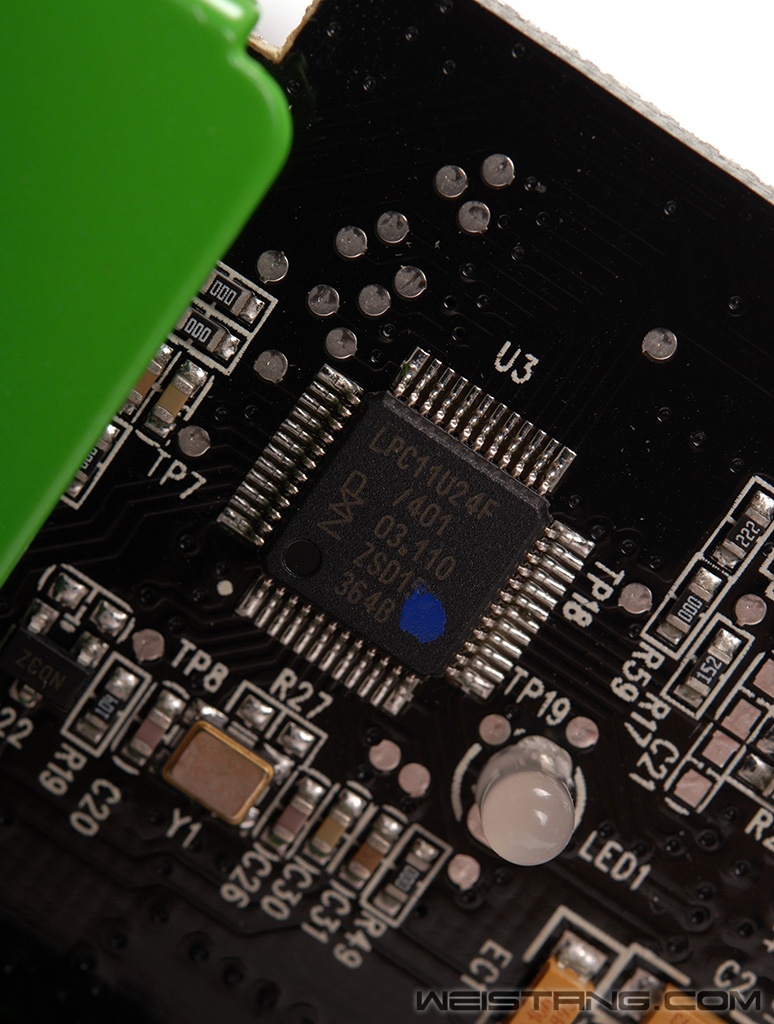

主控部分电路都在PCB的另一侧 NXP LPC11U24F主控芯片 跟黑寡妇蜘蛛幻彩是相同的方案 主控方案比黑寡妇蜘蛛终极2014升级了一个版本,所以可以实现背光编程的功能。 |
