ASUS ROG Maximus VIII Formula 主板评测

2016-1-31 06:55| 发布者: 大胖鸟| 查看: 27153| 评论: 92|原作者: 大胖鸟|来自: www.weistang.com

摘要: 包装   去年8月的时候ROG的三款的Z170主板首发,将近时隔四个多月的时间华硕在Z170平台ROG旗舰Maximus VIII Extreme发布之后正式推出了第六个系列型号——ROG Maximus VIII Formula(后文简称为M8F),单纯从产 ...
芯片


  也是因为这部分介绍我觉得有必要把装机等内容放在下一篇文章了,为什么呢?ROG特别是旗舰级别的主板,其丰富的接口和功能是跟芯片数量成正比的,就算是本文介绍的这些芯片也还是大部分,还有几颗芯片因为太小众了就没有个大家介绍,下面我们来看看吧。

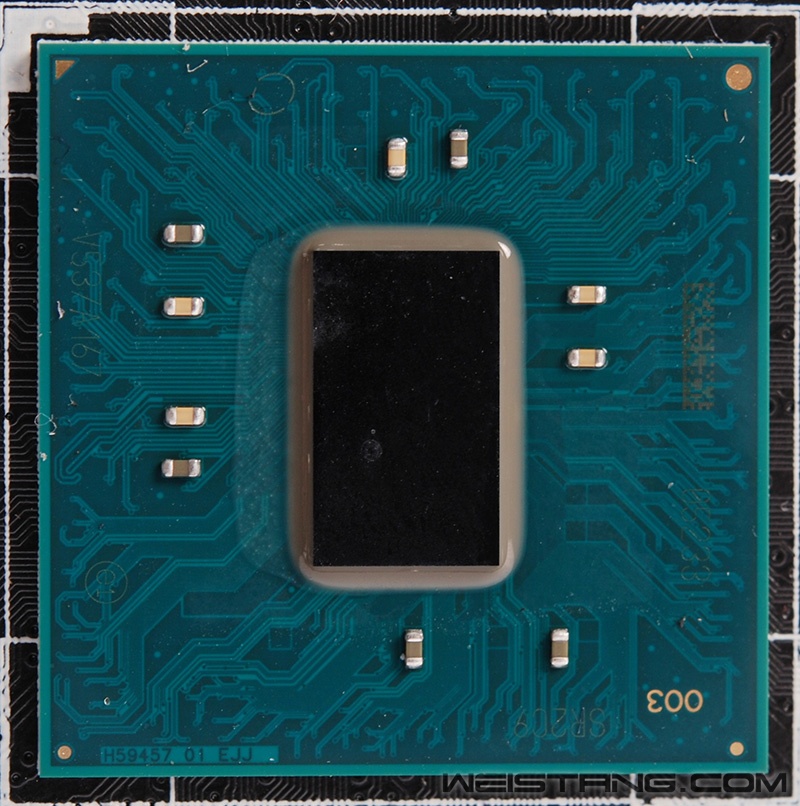

首先当然少不了Intel Z170 PCH桥芯片

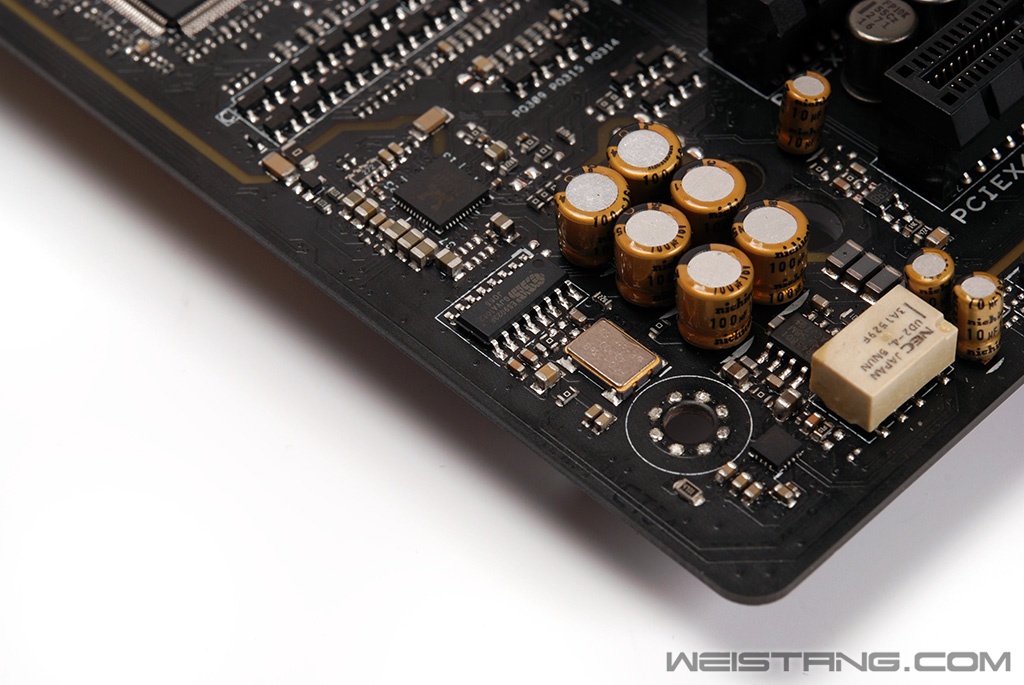

ROG SupremeFX 2015声卡电路部分

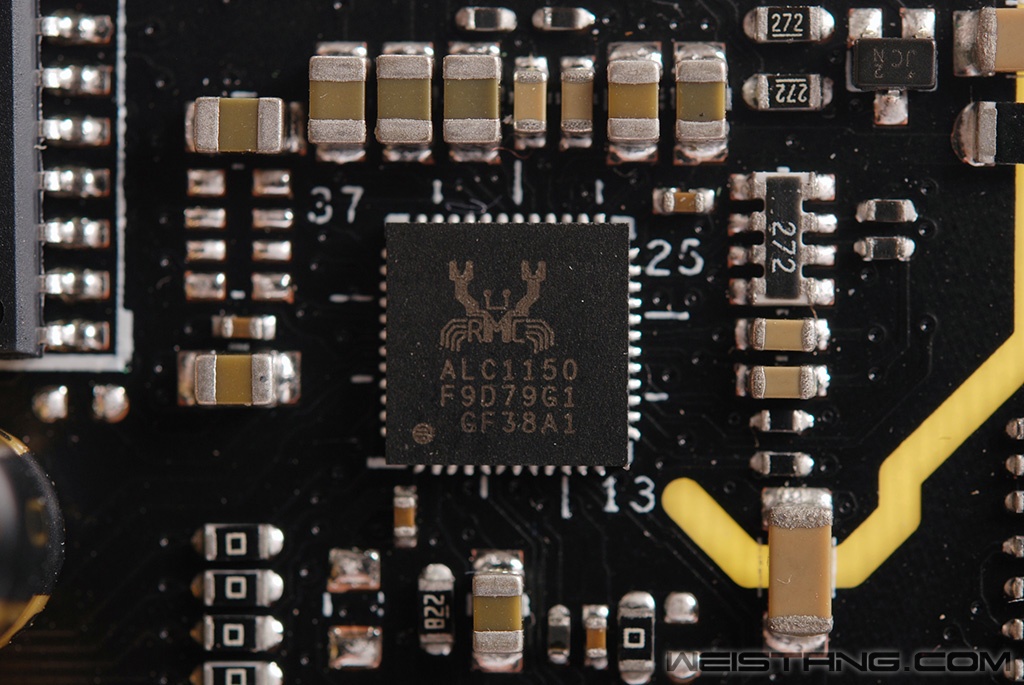

ALC1150声卡芯片

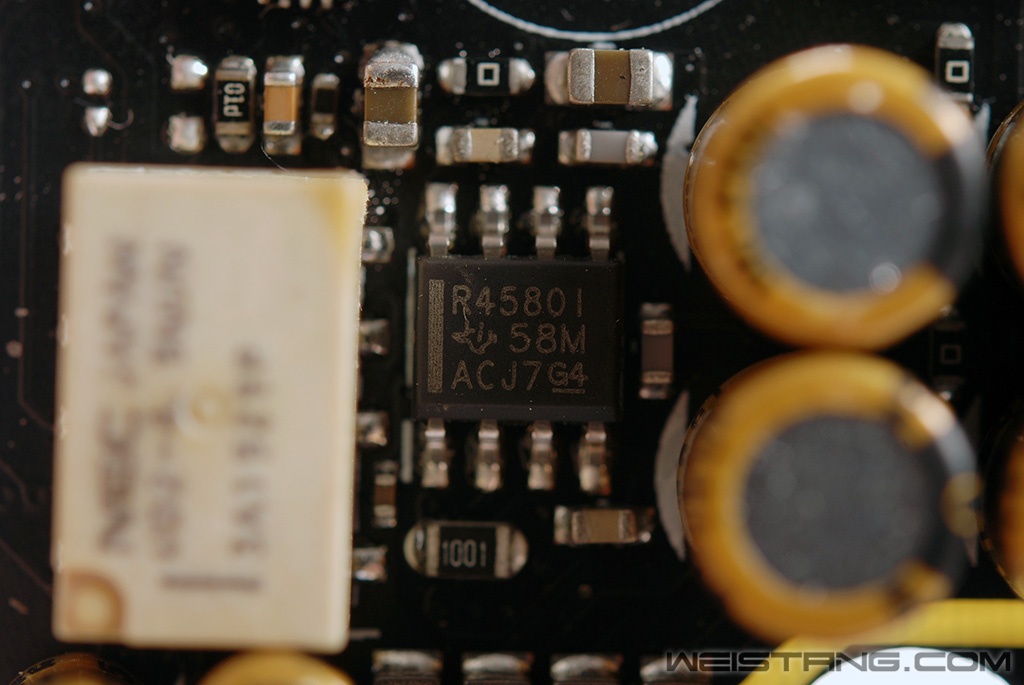

RC4580 2Vrms运放芯片

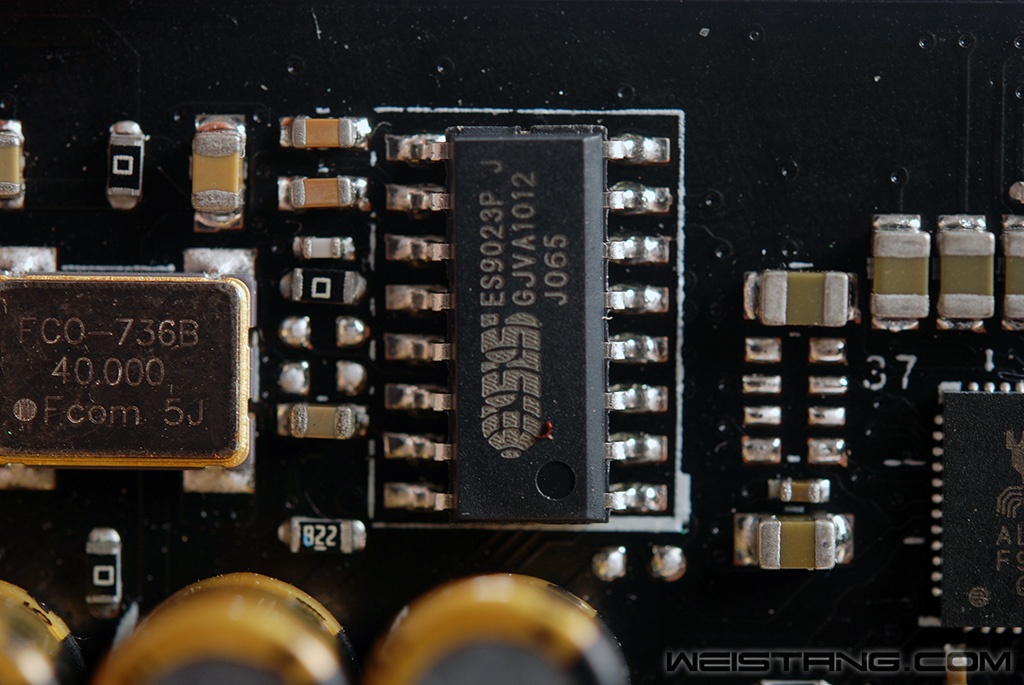

ES9023P DAC芯片 算是高端级别的DAC方案

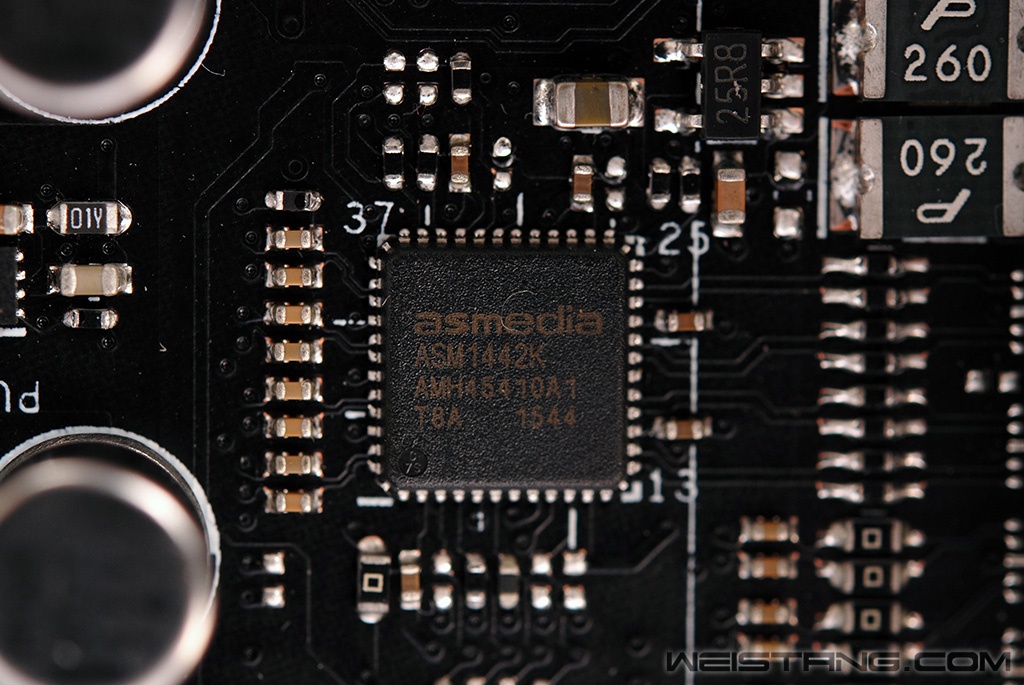

ASM1442K是HDMI电平转换 因为显卡输出是dp信号

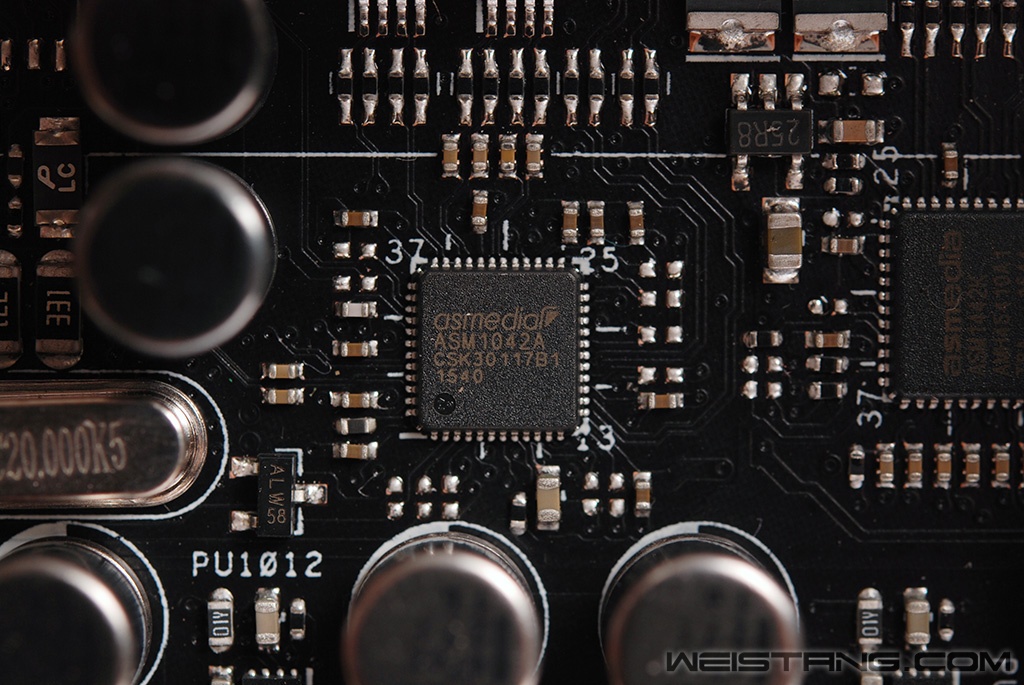

ASM1042A的USB 3.0主控 华硕的USB Boost加速技术就是基于这颗芯片来的

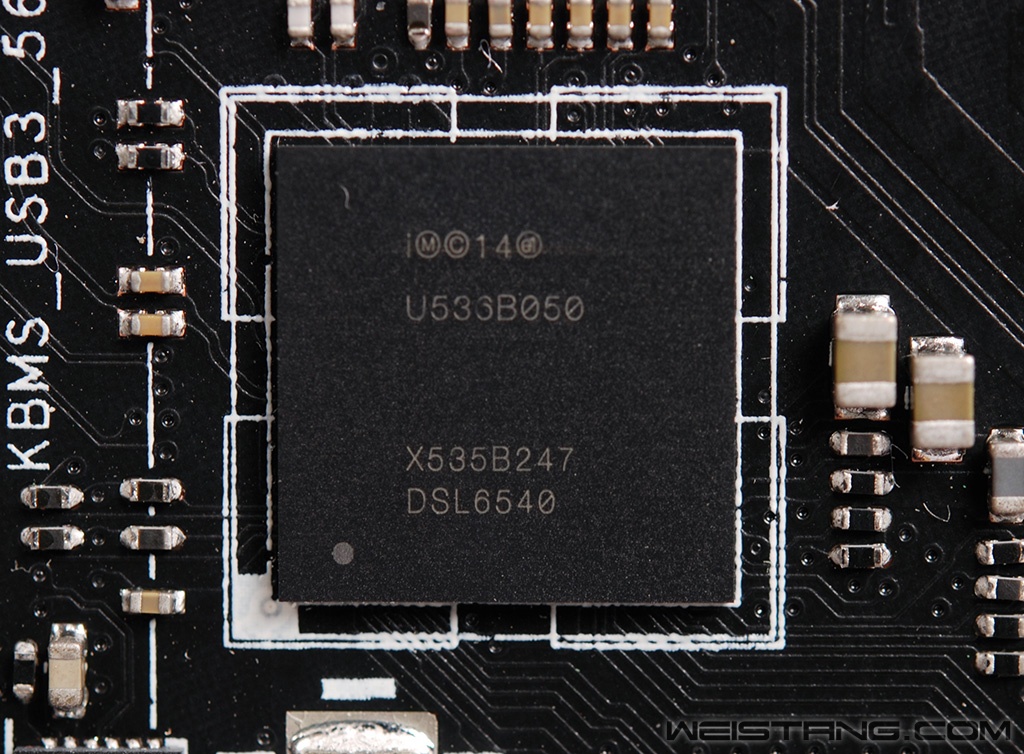

Intel DSL6540 Thunderbolt 3主控 包括提供usb 3.1的扩展支持

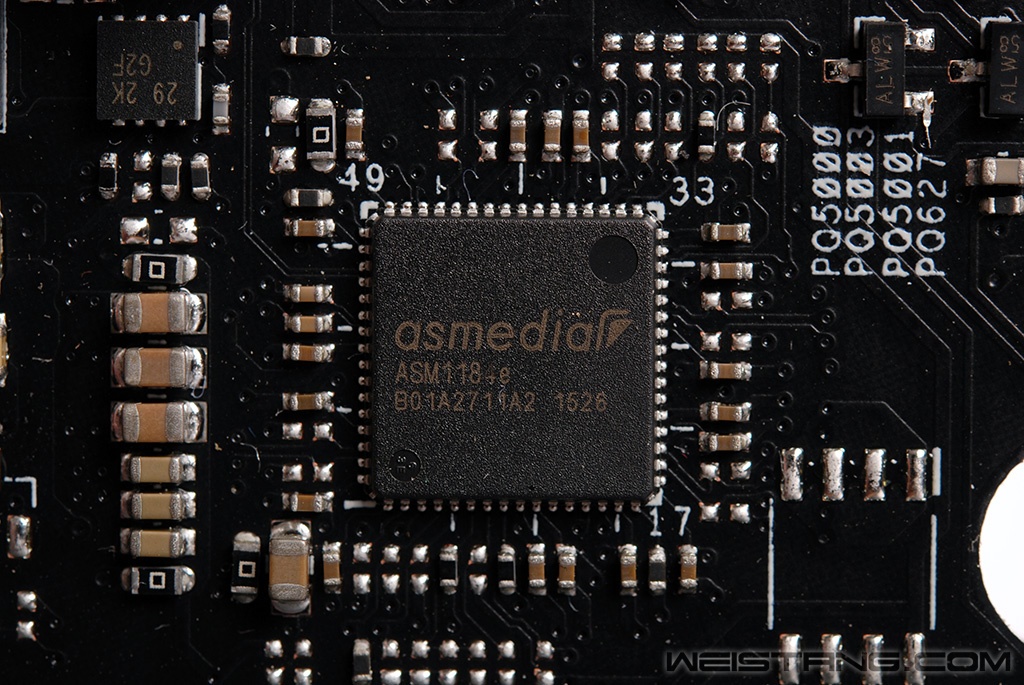

ASM11848e PCIE hub主控 M8F的3个PCIe 2.0 x1接口就是由这颗芯片分出来的

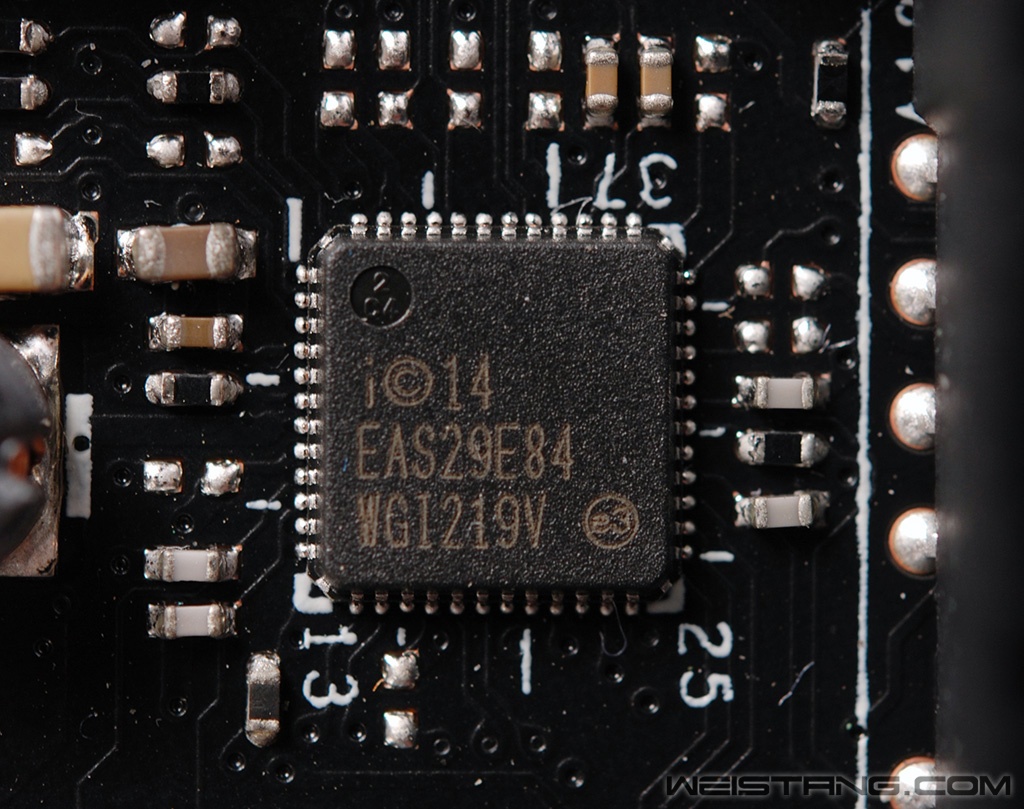

I219V千兆LAN网卡芯片

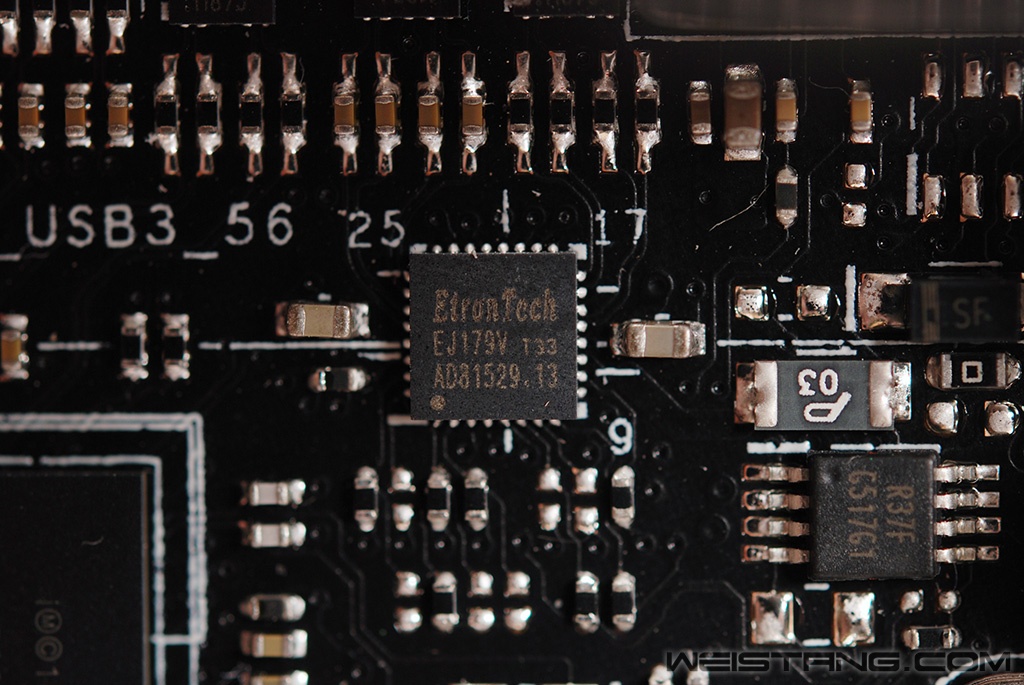

钰创EJ179V USB 3.1 Type C主控

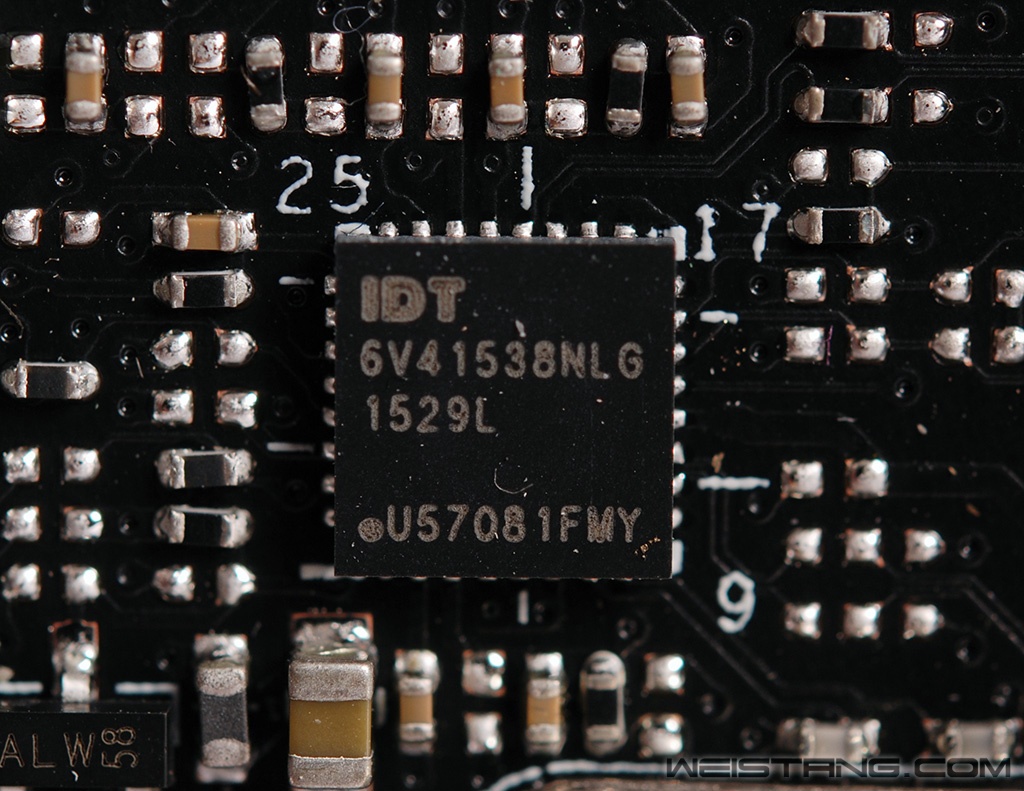

IDT的6V41538NLG 外频时钟发生器芯片

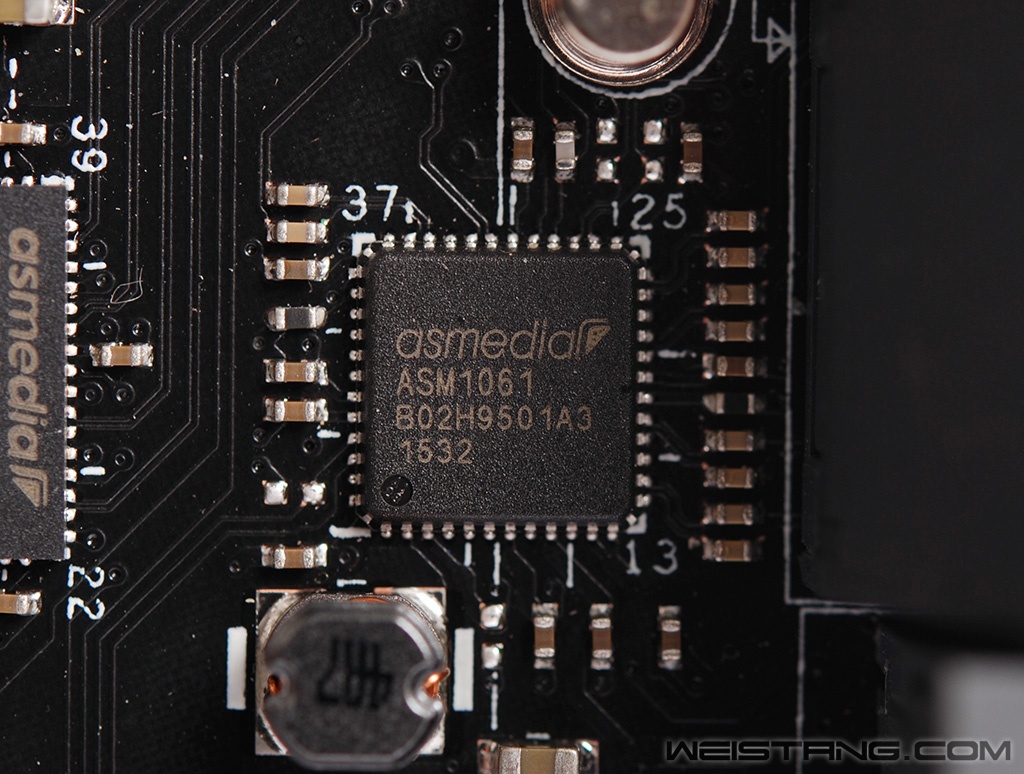

ASM1061是将PCIe 3.0 x1通道转换成两个SATA 6Gbps的控制芯片

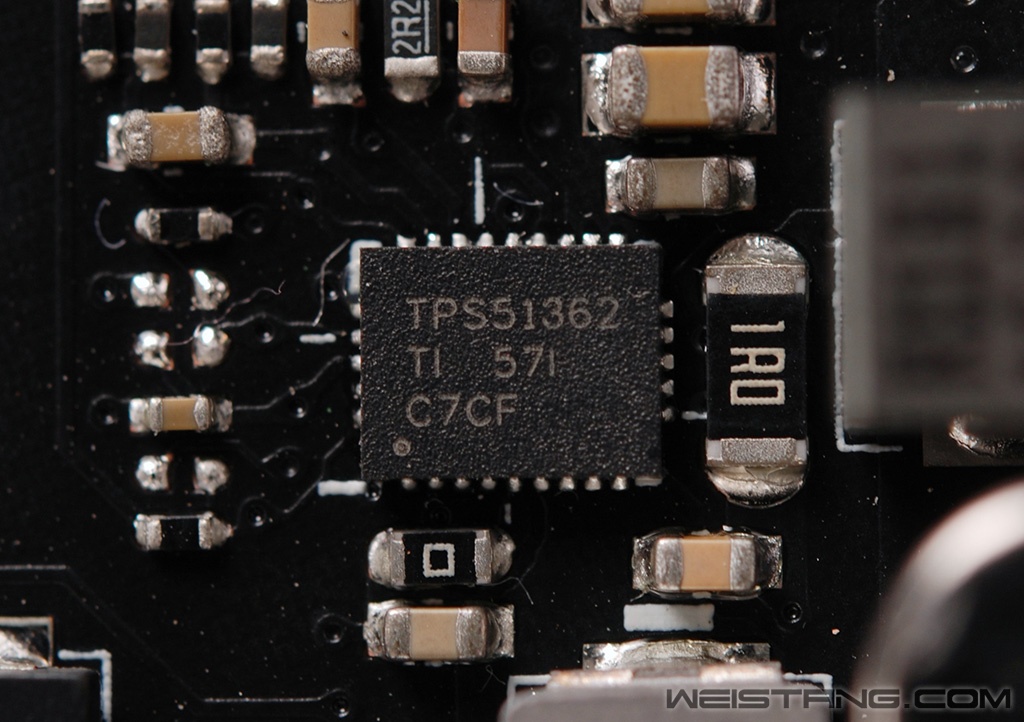

这是一颗TI的高整合度供电转换器

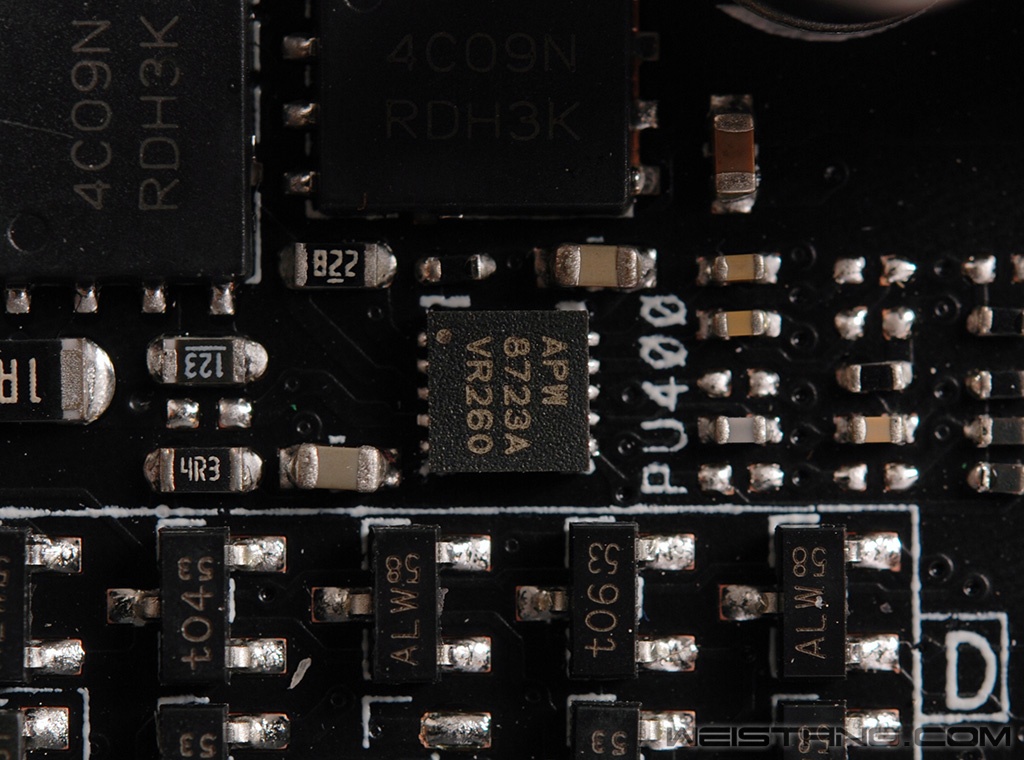

APM8723A 一颗PWM主控 用来负责给Z170 PCH供电 上面是控制的两个Mosfet
