DIYer60 客制化键盘方案组装体验

2016-2-4 12:51| 发布者: 大胖鸟| 查看: 43932| 评论: 199|原作者: 大胖鸟|来自: www.weistang.com

摘要: 开篇　　首先给大家提前拜个年，祝各位猴年大吉，新春快乐。外设堂之前跟大家分享过不少客制化键盘的DIY教程，其实说是教程，到现在我也是认为客制化键盘的套件DIY难度不大，更多是考量的是细心和耐心，基本套路 ...

PCB套件

　　DIYer60这套方案整体还是基于GH60的开源方案，但是有许多设计是非常人性化的，也是克服的GH60方案的一些软肋，比如CapsLock键指示灯设计，图形化按键编程界面，和免驱单步刷新固件特色等。
　　

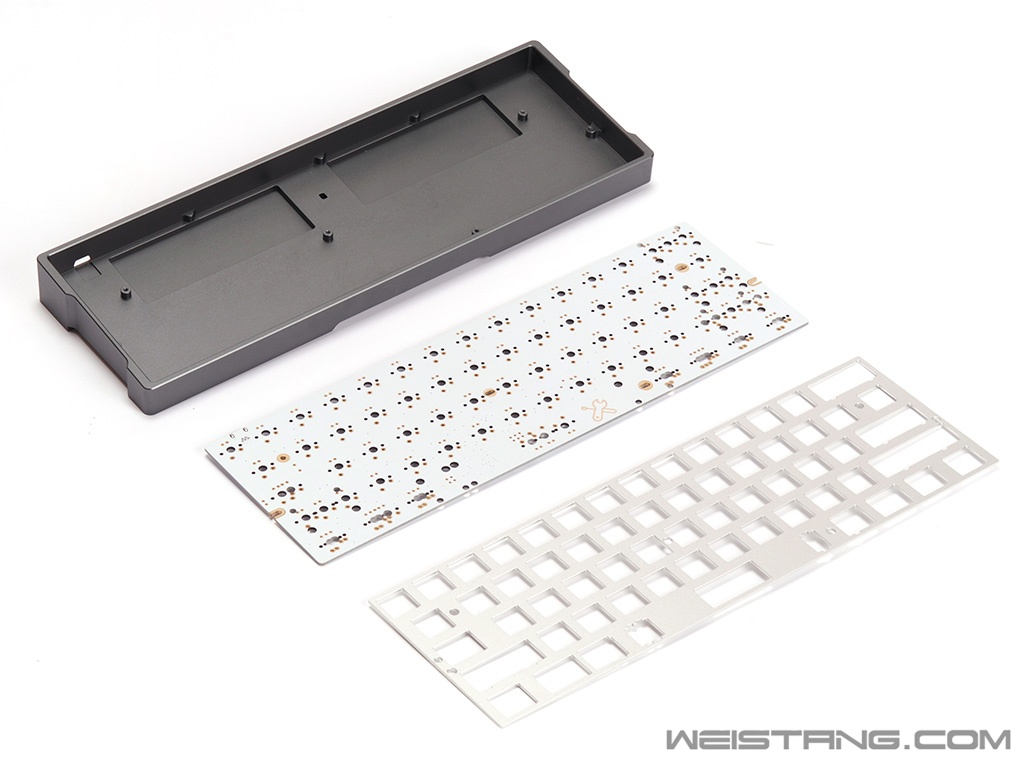

DIYer60键盘套件包括PCB、定位板和金属外壳

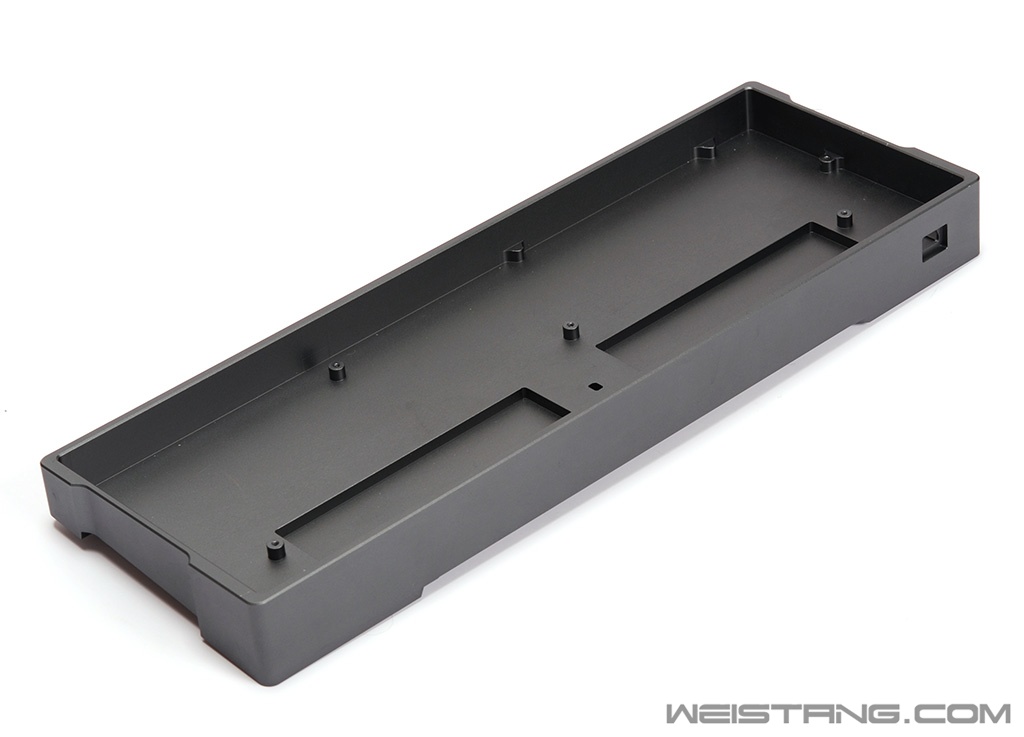

DIYer60金属订制外壳

　　其实客制化的60金属外壳不少都是采用CNC和阳极化处理的，看上去也是大同小异，看谁的工艺更好，这套方案是枪灰色的DIYer60专用的合金外壳，个人比较喜欢的是窄边设计和边缘倒角斜面，看上去很简洁，另外这款外壳最大的特色是底部的个性化风格设计。

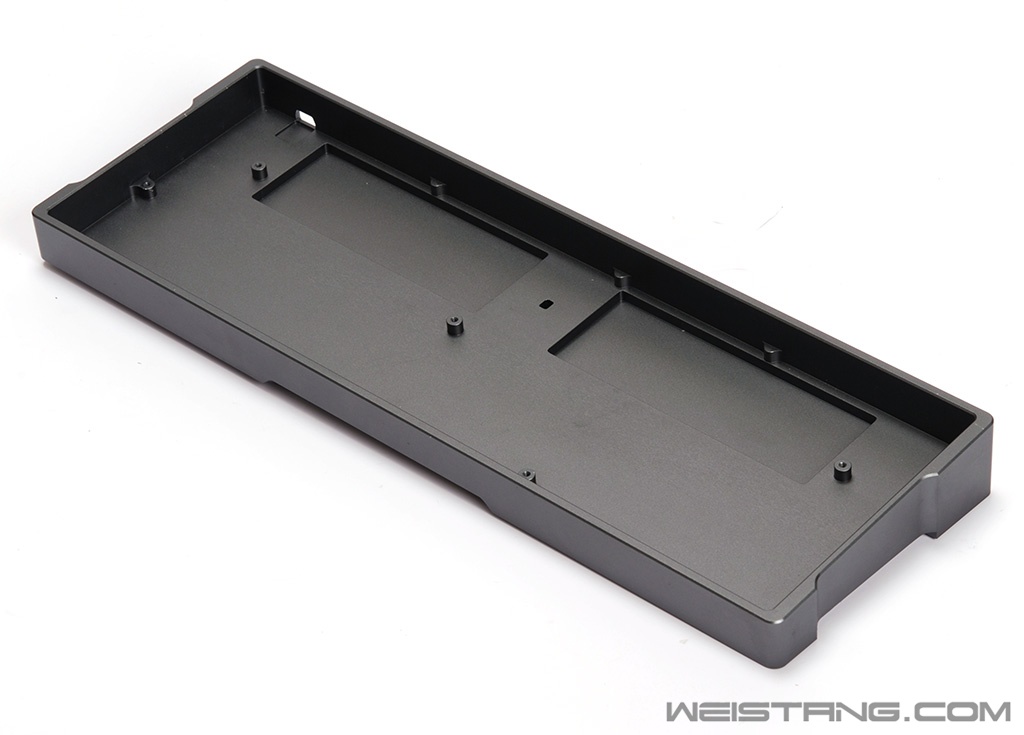

DIYer60金属订制外壳

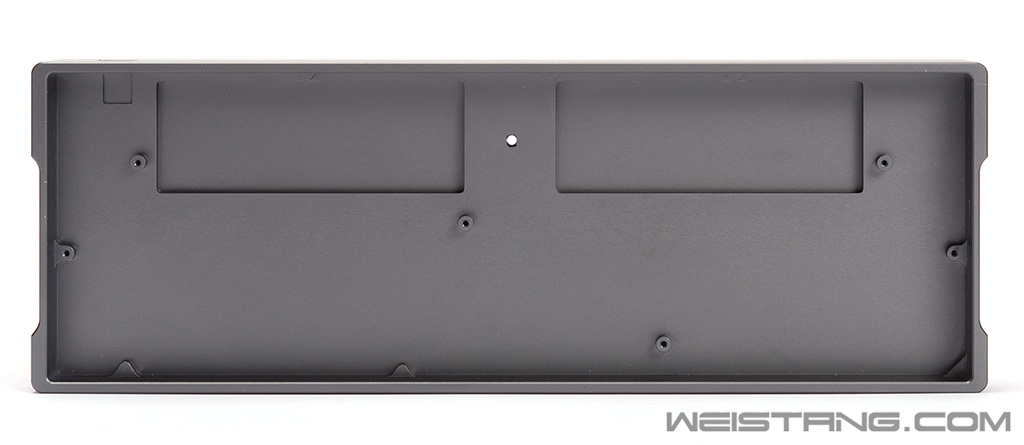

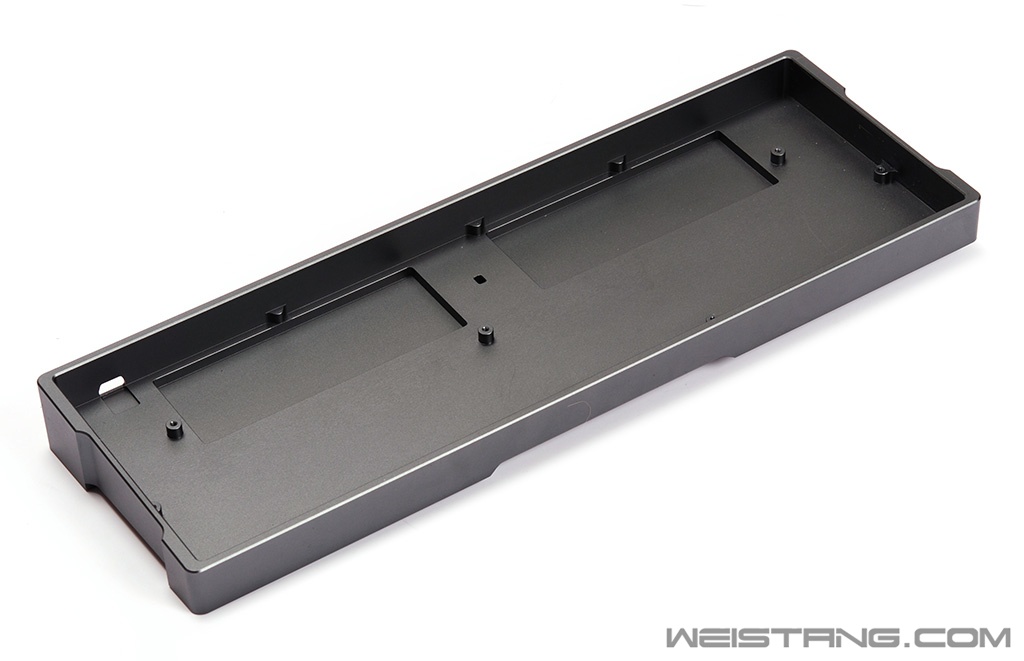

外壳内面

外壳特写

　　整体来说精度很高，包括对应T口usb和底部键盘模式切换按钮孔位，这套金属外壳方案尽管谈不上最好的CNC和阳极化的工艺，但也算是同级别产品中的优秀级别的方案。底部是一个醒目的X图案，其实是DIYer60的logo图形化风格。

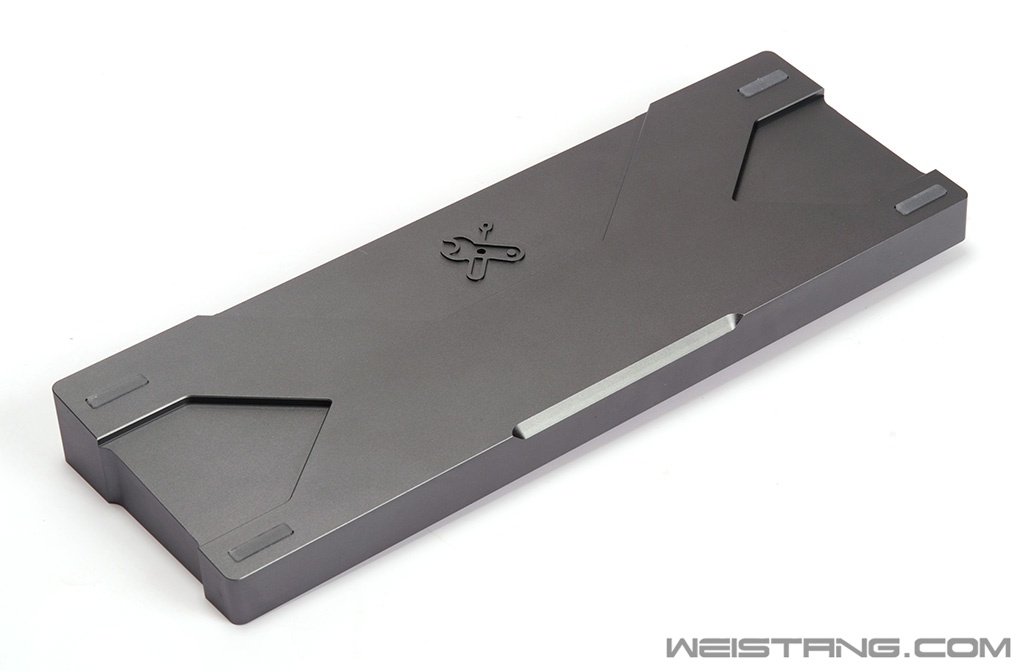

外壳特写

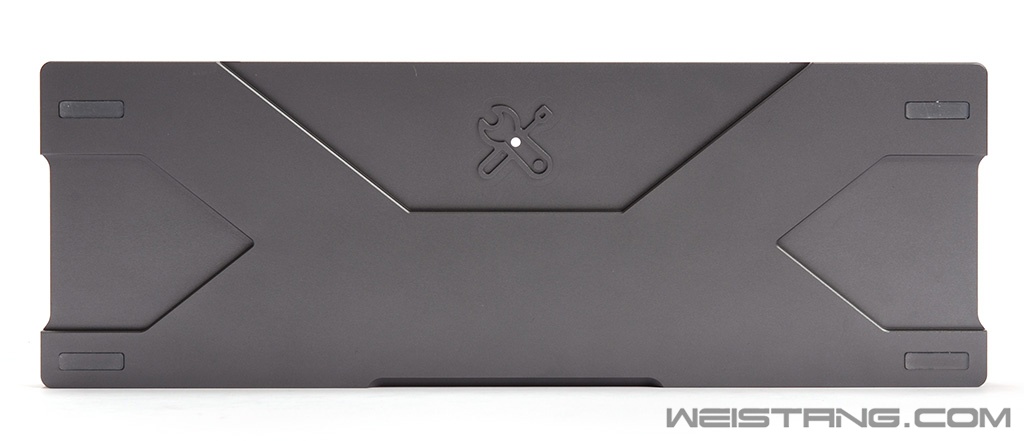

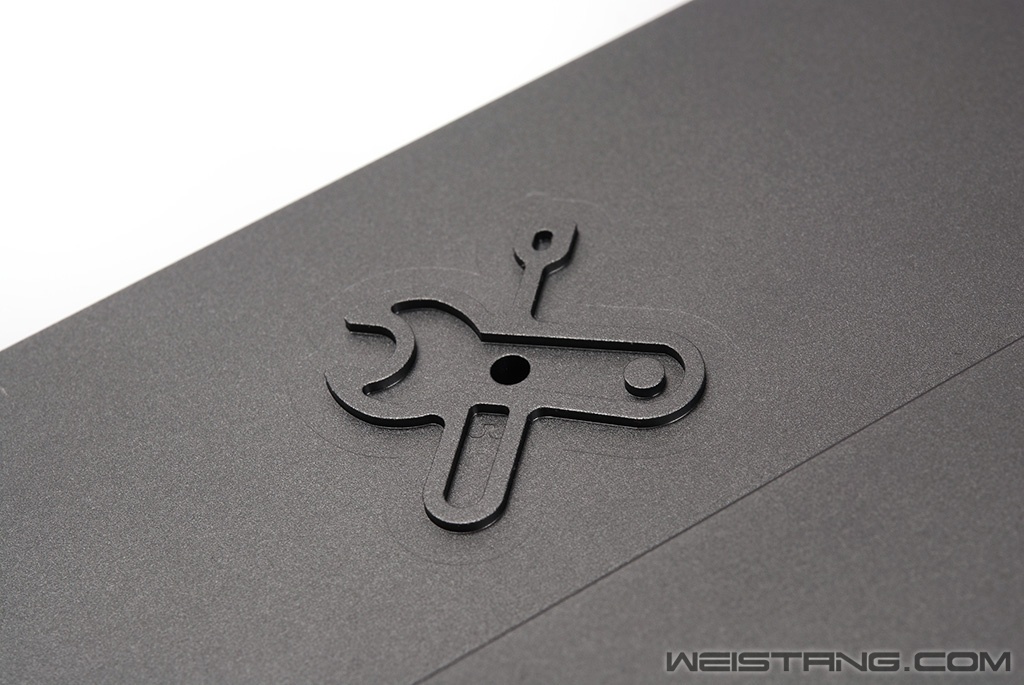

外壳背面DIYer60的logo 中央小孔对应PCB的固件写入模式切换开关

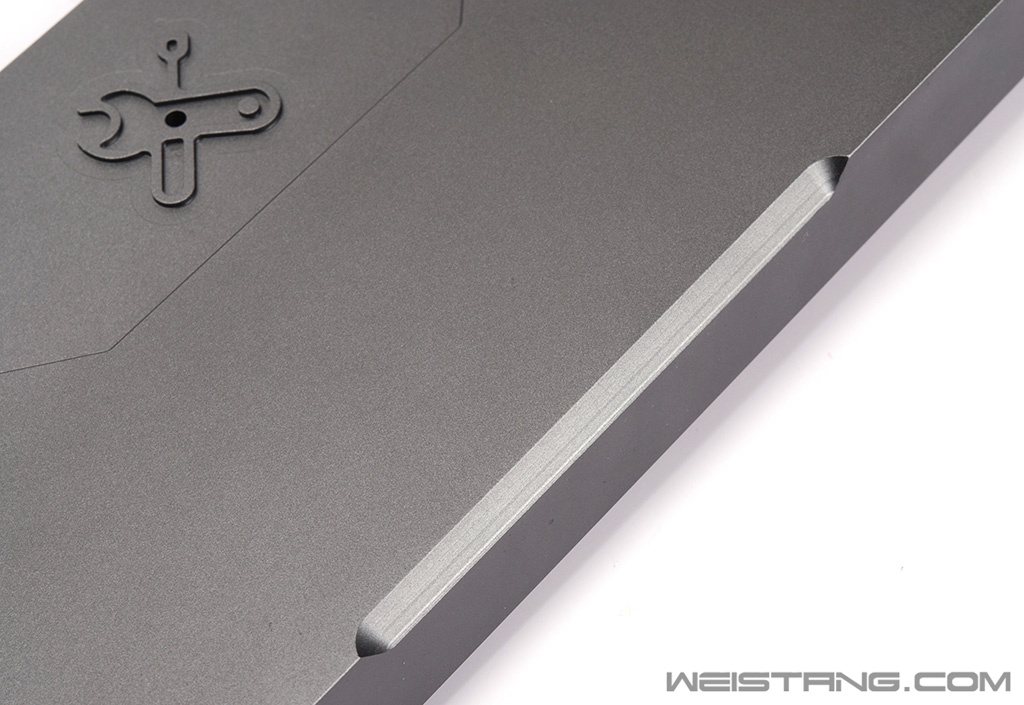

外壳细节特写

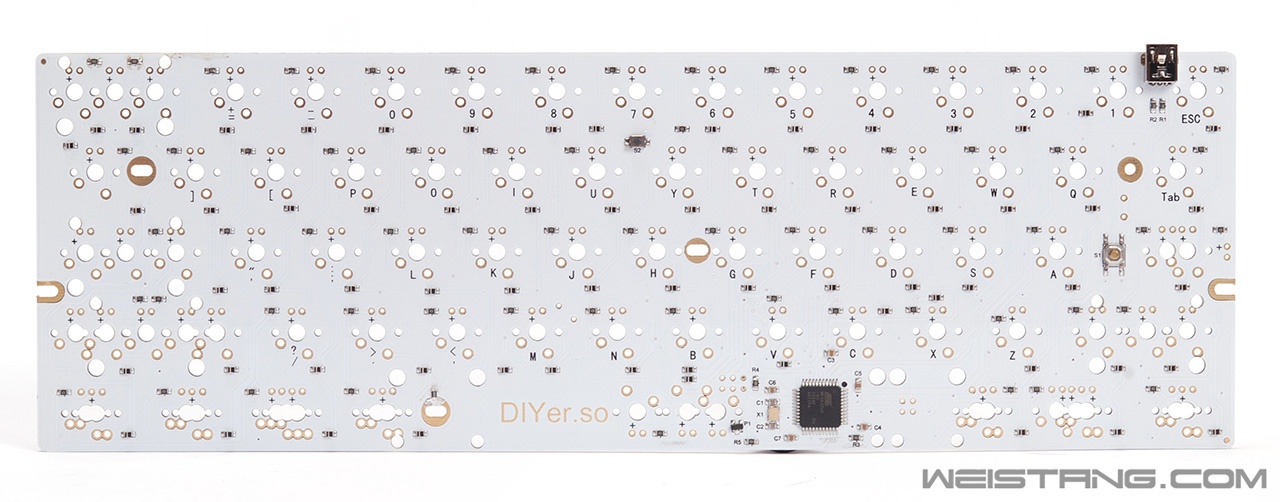

PCB 背面

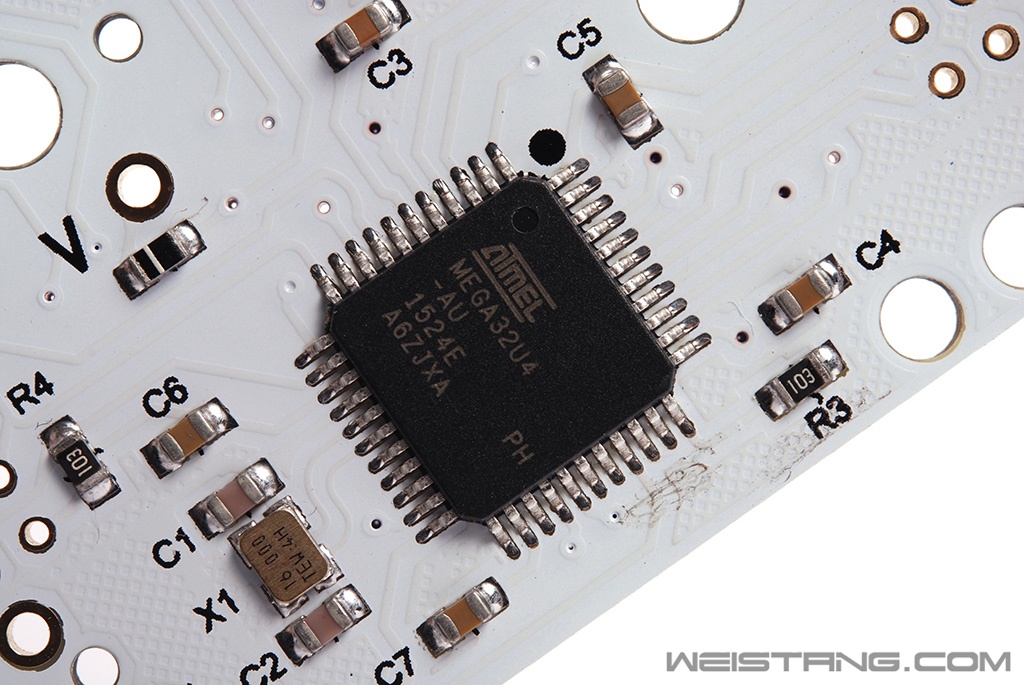

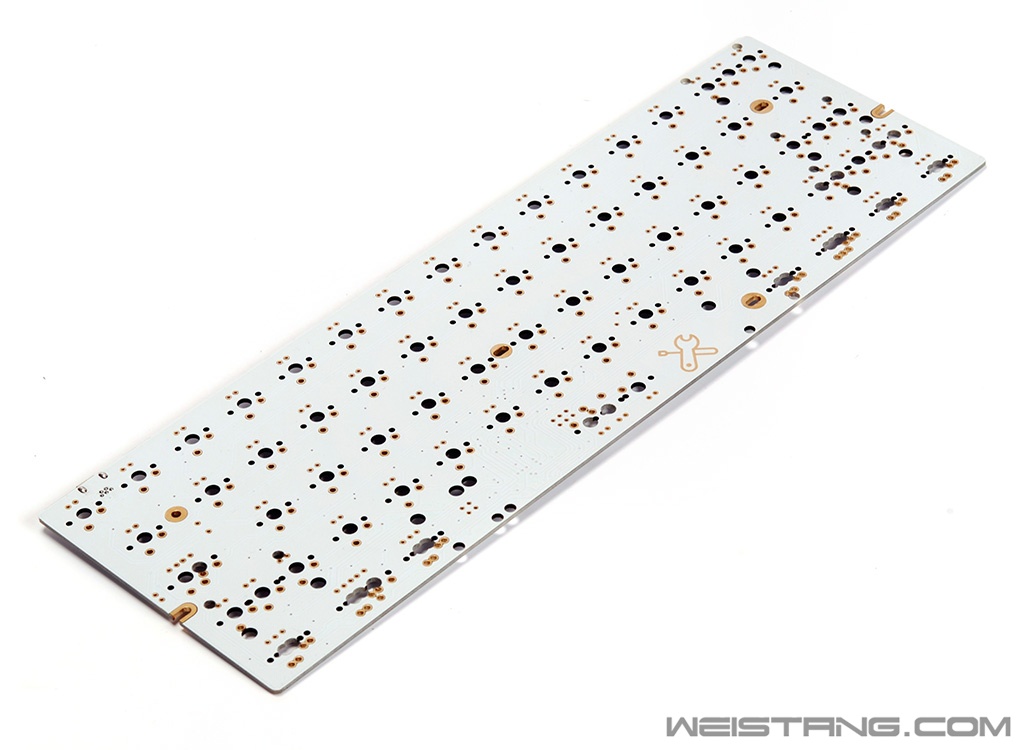

PCB 正面

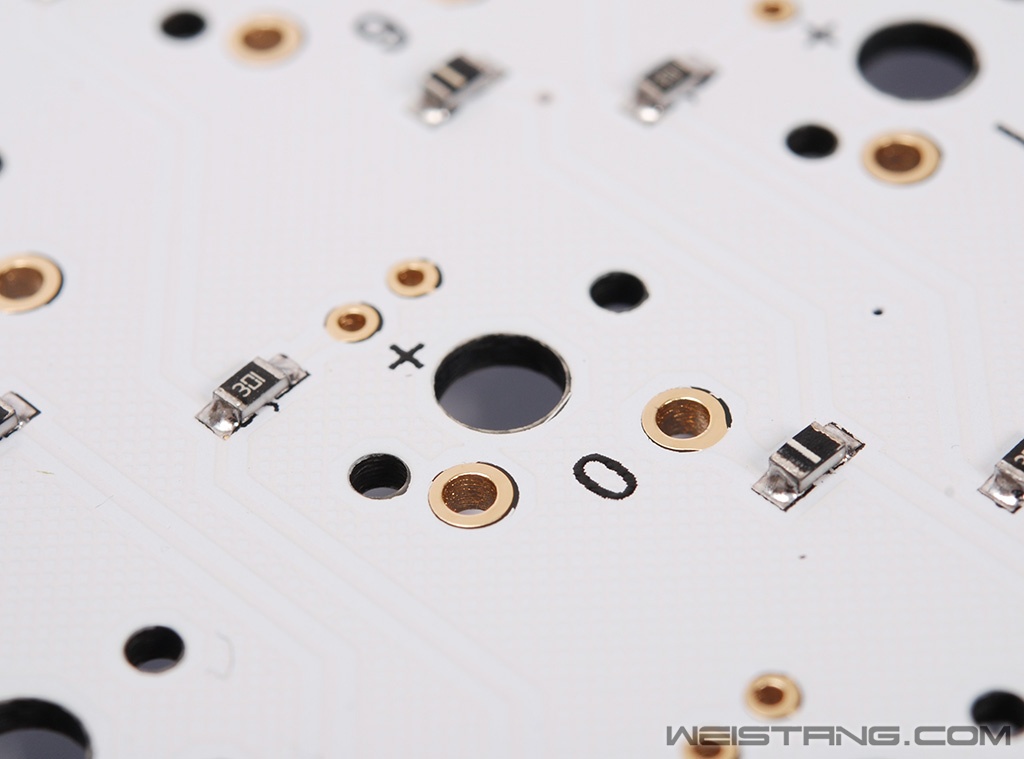

　　白色的PCB，对于不使用定位板的同学也能起到一定的轴间反光效果。键位布局可选择性也是继承了GH60多布局方案的特色，可以根据自己选择多种按键配列模式，什么hhkb、wlk、poker等等方案都可以支持的，具体还是要看各位要搭配那些键帽和对按键布局有什么需求，另外按键布局在DIYer60配合的图形化编程界面中也有对应设计，用户可以很直观地在编程界面中编辑对应自己键位配列的编程布局。
