拆解

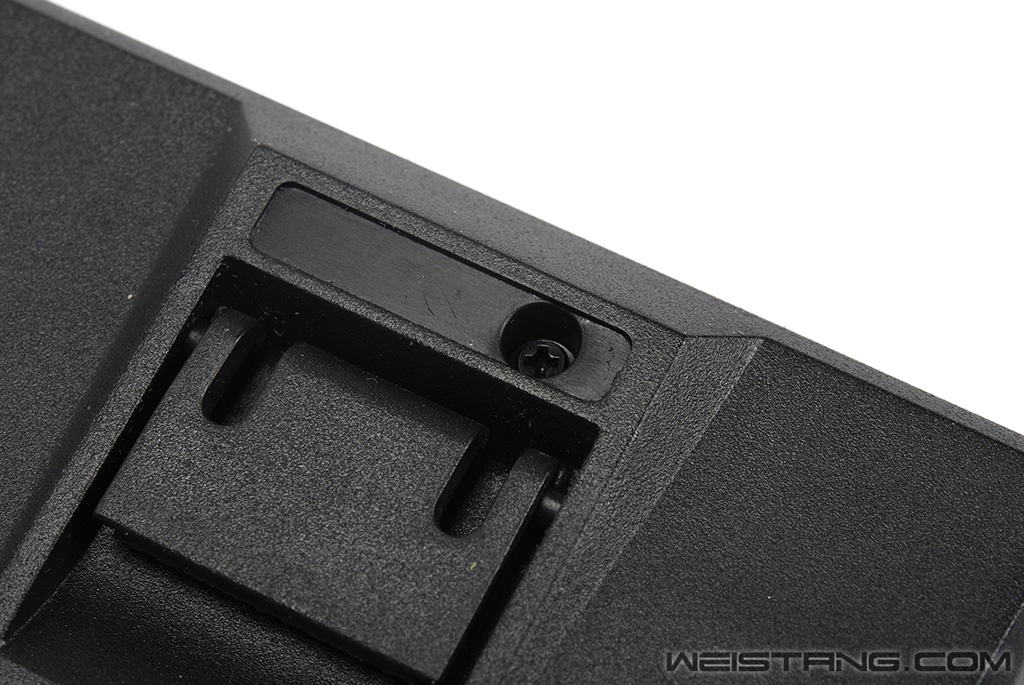

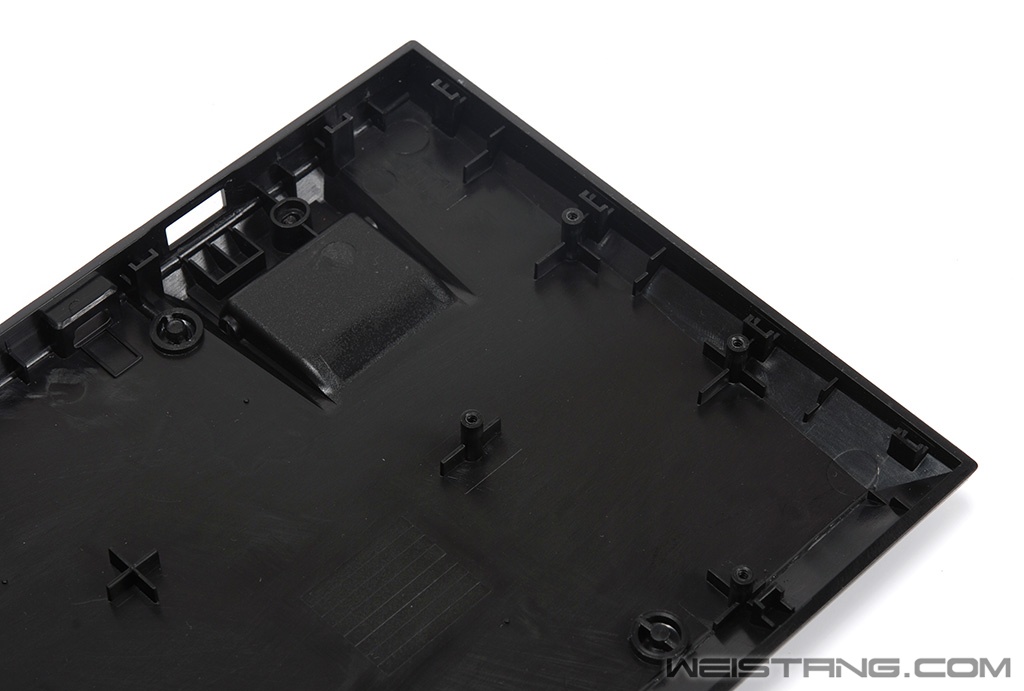

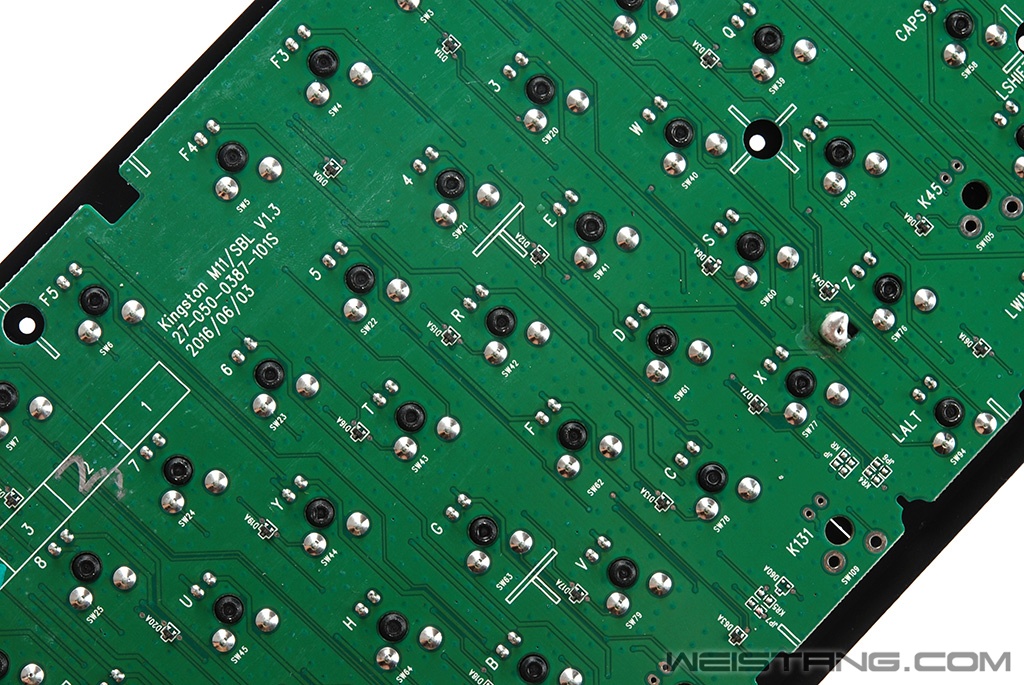

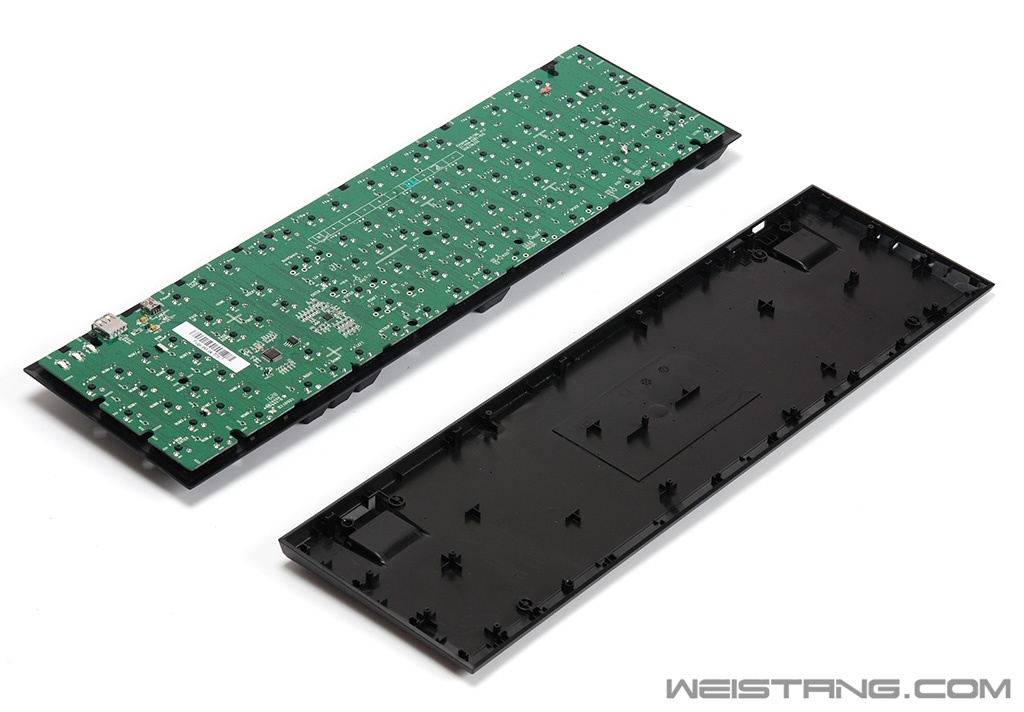

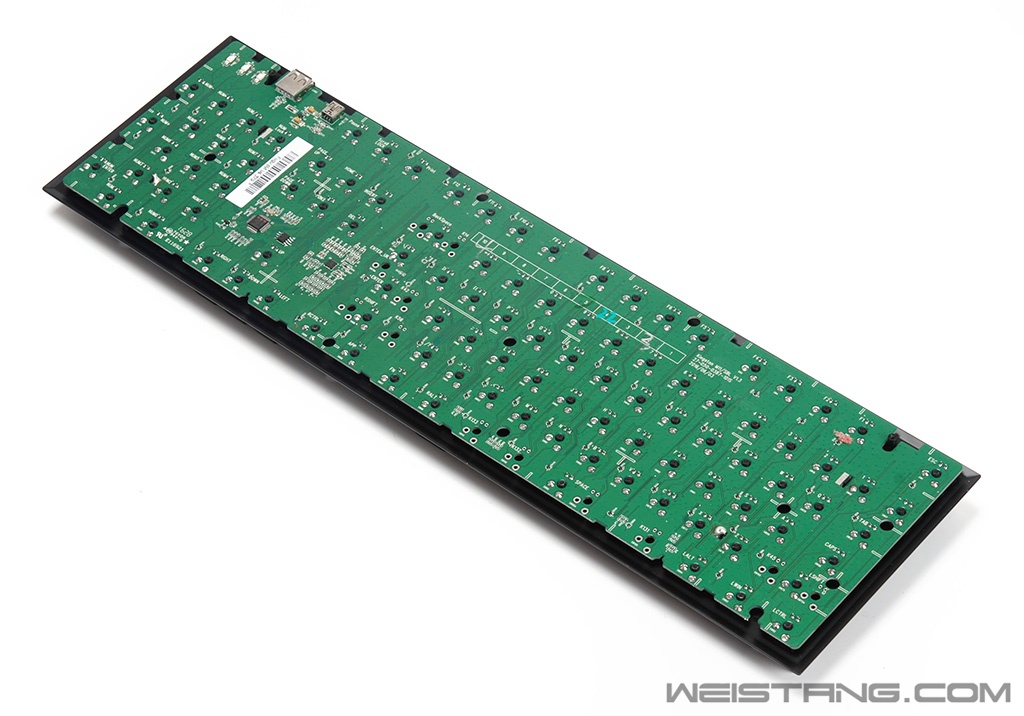

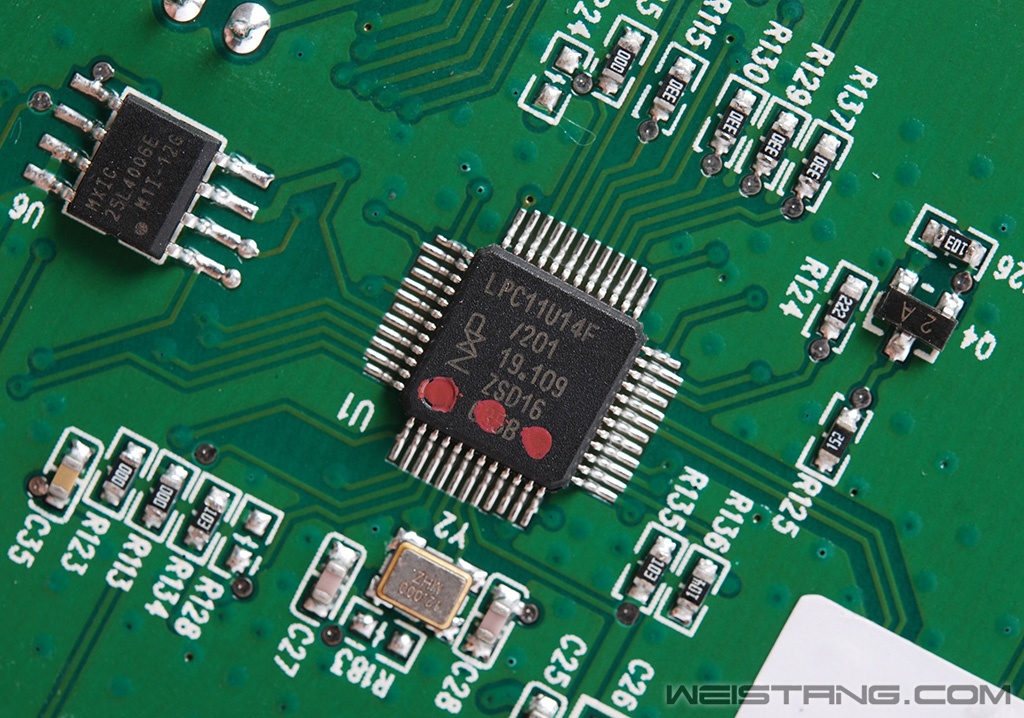

HyperX Alloy阿洛伊 FPS拆解不算容易,轴体之间有不少螺丝,特别是平衡杆大键位拆解可能会稍麻烦一些,拧下正面所有的螺丝后还要注意下图位置的螺丝。 键盘底部垫脚内还有螺丝 拧下所有的螺丝后就可以直接取下底壳 PCB 正面 PCB特写 整体PCB做工不错 NXP LPC11U14F跟ROG GK2000采用同样的主控方案 指示灯用的也是贴片led 因为键盘为了做薄已经放不下球帽的led了

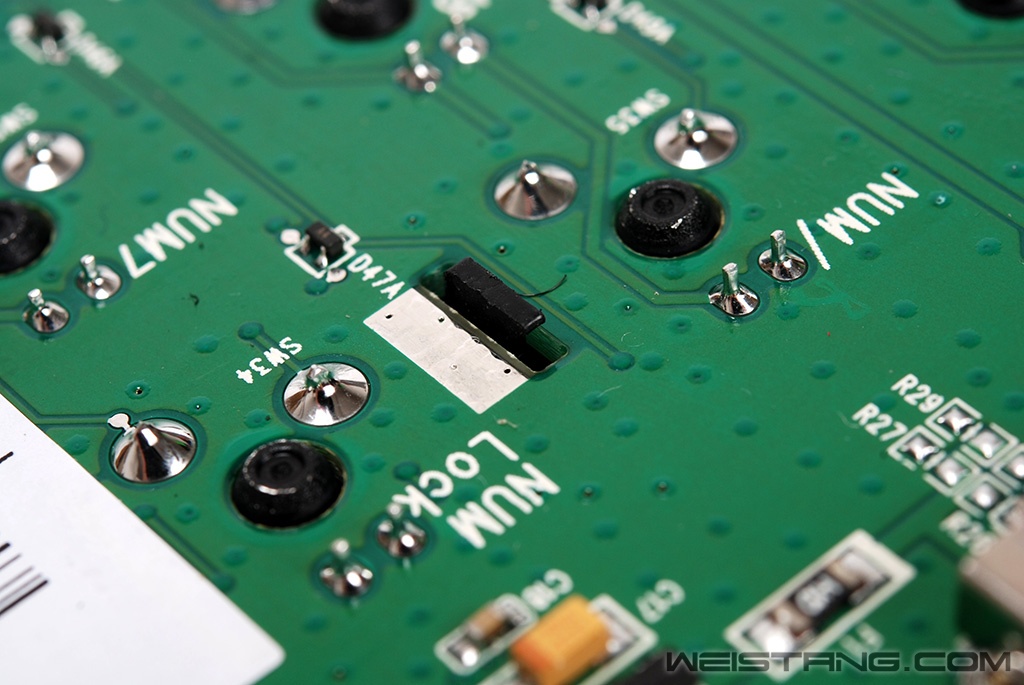

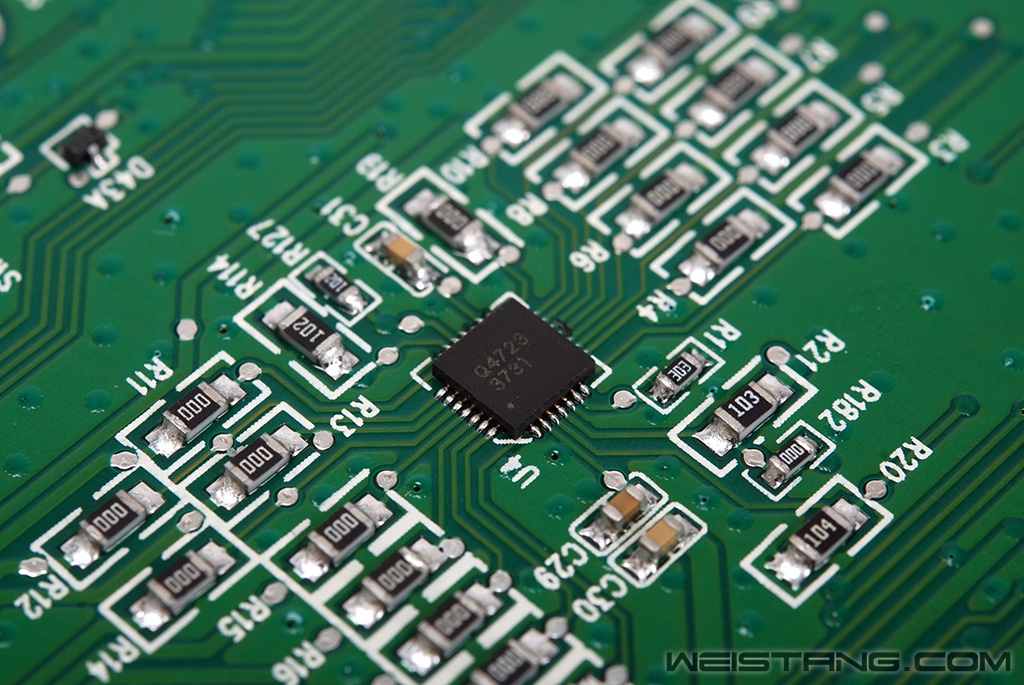

LED驱动IC也是跟ROG GK2000相同的 焊点饱满 每个轴体对应的贴片二极管都在PCB背面

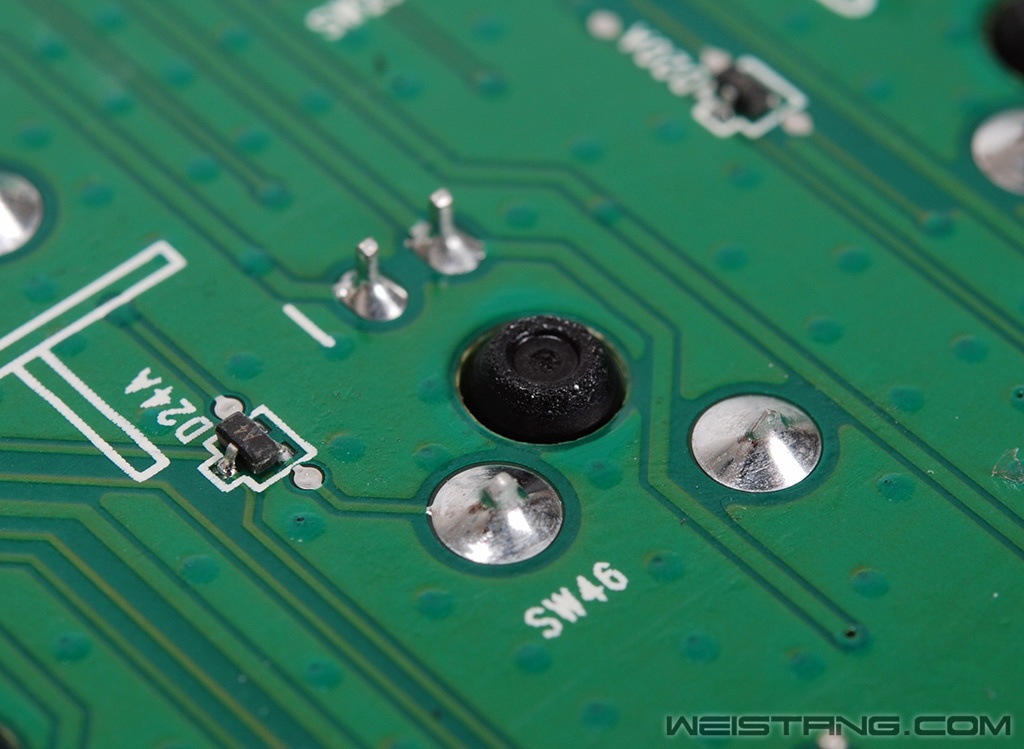

双层PCB,轴体焊盘有一个脚是在PCB和钢板之间走线的,所以如果有改轴的同学要小心谨慎一些。 PCB特写 侧面特写 轴体跟钢板和PCB的结合很到位 轴底座的缓冲点都与PCB完全接触 几乎没有任何偏轴的情况 特写

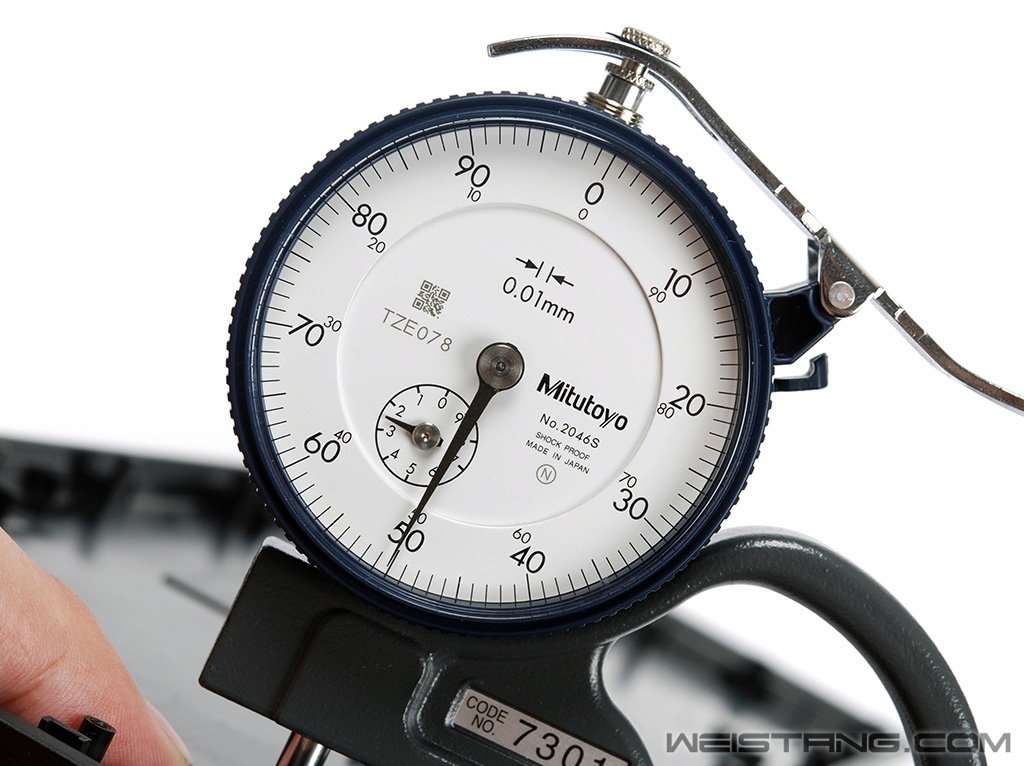

底壳厚度约为2.50mm 特写

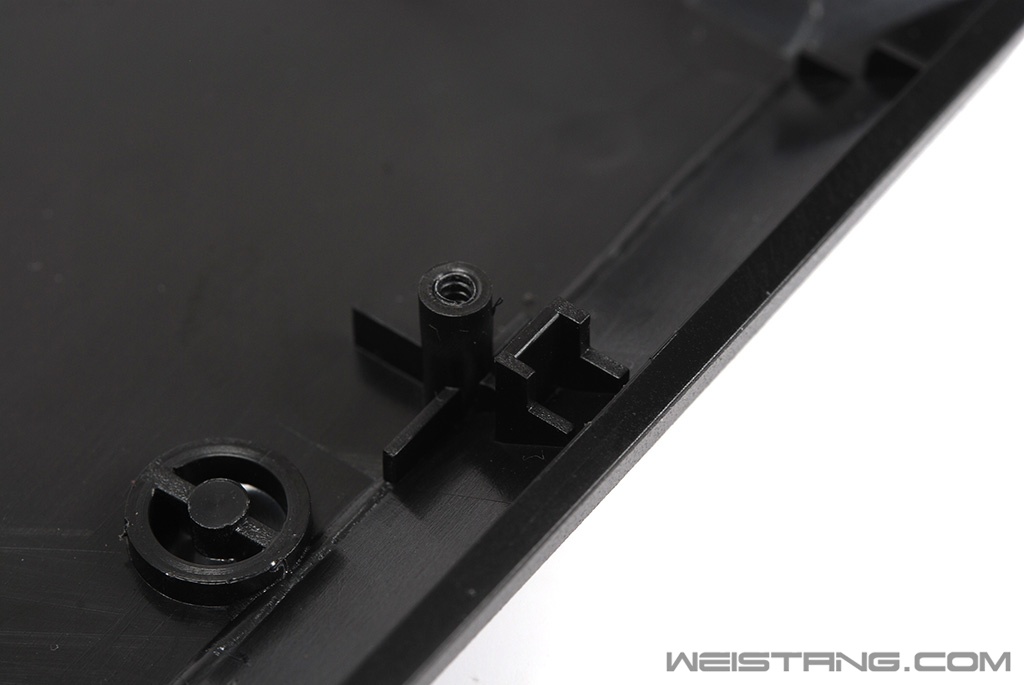

外壳边缘斜面位置设计了支撑位 这个边缘支撑位除了支撑键盘主体外,还能起到强化底壳边缘结构的作用。 |
