BLUECHIPS BC-TS04 蓝牙音频接收器评测

　　　撕开底部的四个垫脚并拧下内部的四颗螺丝即可拆下下壳，不过拿出内部的PCB和电池需要将顶部开关按钮拔出来，这里不建议普通用户进行擅自拆解。

拆解整体

拆解整体

　　　　电池是用背胶固定在PCB上的。

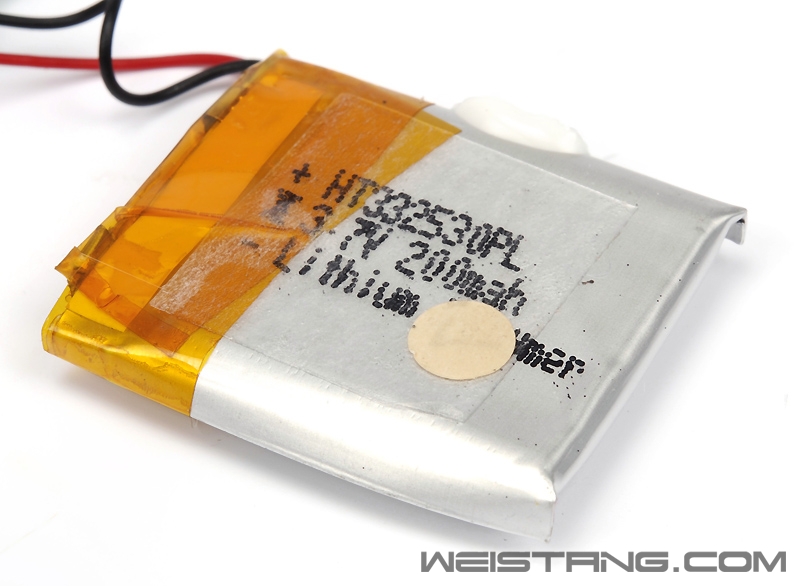

200mah聚合物锂电池

PCB 正面

　　　PCB方面，BC-TS04比起我们之前拆解的TS03A采用了更大的PCB方案，这也使得TS04整体尺寸也要更大一些，同时PCB铺铜正面和背面都是采用的网格式铺铜，保证音频信号的传输尽可能不被干扰。

PCB 背面

　　　PCB采用的是网格式铺铜，这样可以拥有更好的高频抗干扰性。

中星微WS9621NLSE蓝牙音频解码模块

          中星微ws9621NLSE是一款立体声音频蓝牙音频模块，整体是以一套单独的蓝色PCB嵌在主PCB上面。该芯片支持蓝牙v3.0+EDR，针对音频解码特别是人声有专门优化，而且支持3.0v~5.5v锂电池供电。同时在解码芯片下方还有一颗64K I2C EEPROM芯片。
