拆解
不支持免焊接更换微动了,所以上下壳的结构有一些变化,如果拆解需要撕掉底部的脚贴,其实Strix Impact也应景地设计了辅助开口,同时为了方便脚贴二次使用在脚贴触面也做了镜面处理。 ![]() 固定上下壳的螺丝位特写

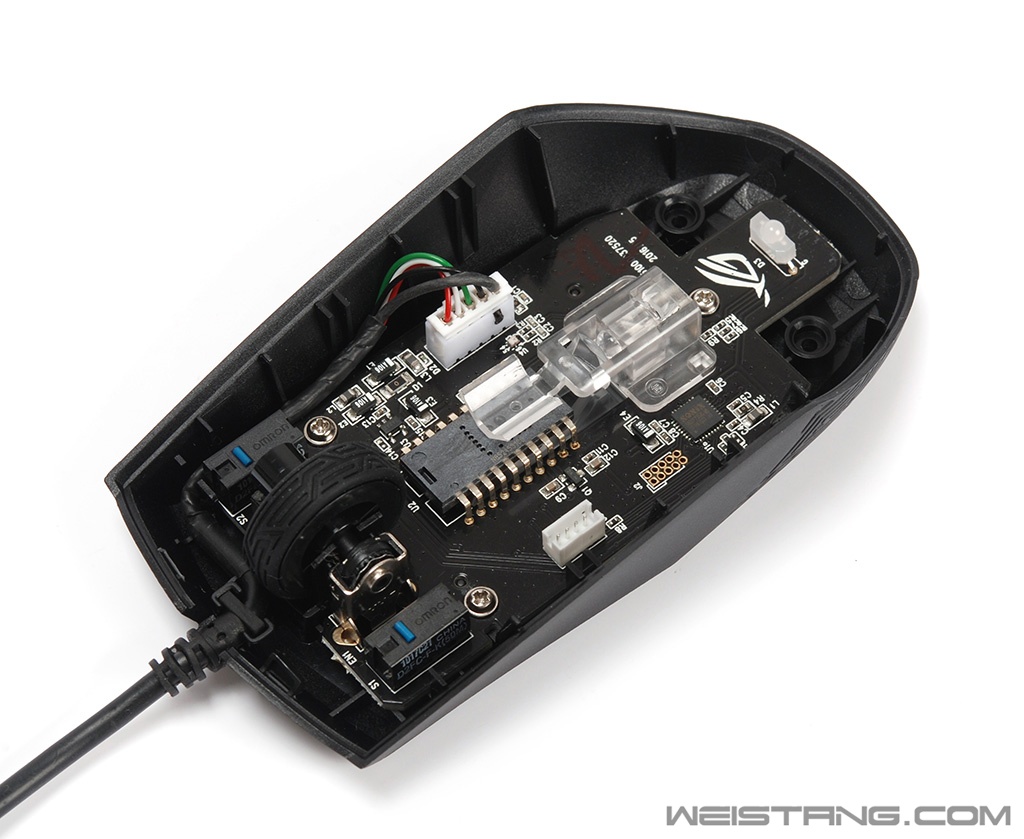

![]() 打开上下壳 注意排线 ![]() 上壳内部特写 与SICA结构类似 但顶部卡扣与按键柱设计有明显调整 ![]() 按键柱有耐磨贴 一定程度可以控制键程 ![]() 上壳顶部的出线口部分有向前凸的设计 可以防止打开上壳损伤出线口部分 ![]() 但鼠标前部与上壳接合的卡扣就很脆弱了 回装的时候一定要留意 ![]() 取下上壳 ![]() 底壳对usb数据线有埋线槽
![]() 滚轮特写
![]() PCB 部分
![]() PCB 背面 ![]() TTC编码器焊脚饱满 左右微动焊盘走线都在PCB背面 好评

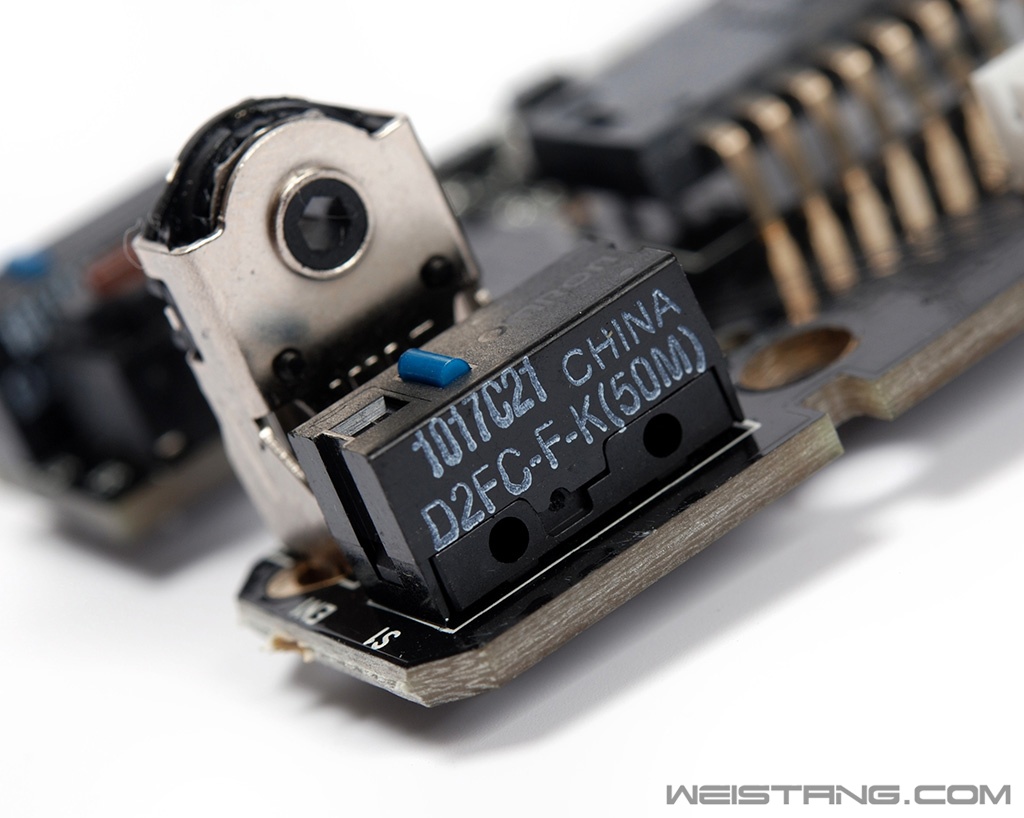

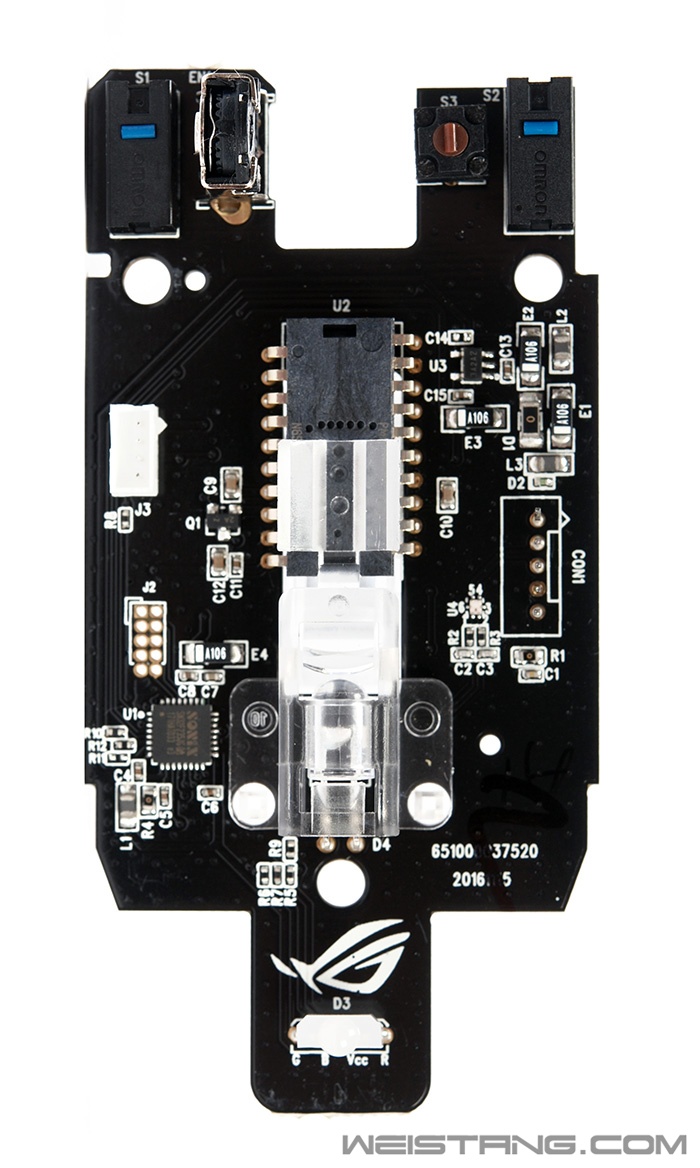

![]() PCB 正面 ![]() 松翰32bit ARM主控特写 ![]() 欧姆龙D2FC-F-K(50M)蓝点微动 手感有点点偏硬 键程适中 ![]() PMW3310光学与心情特写 |
