拆解
固定外壳的螺丝位 更换微动不用完全取下上壳

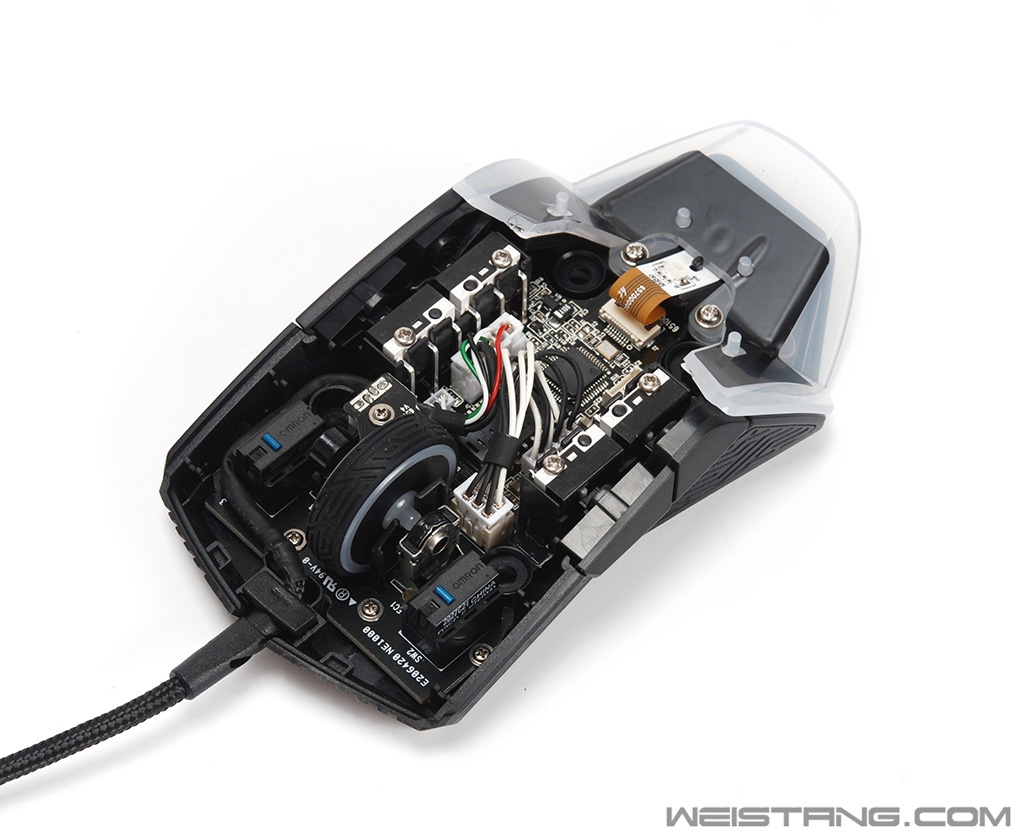

拧下底壳后可以打开外壳,但上壳内部和主PCB有两条排线,其实更换微动如上图,把上壳往后拉一点就可以有足够的空间来拔插微动。 更换微动 自带的50M蓝点微动 考虑到兼容灰点,所以按键柱到微动触点距离是按照灰点高度来设计的,这样自带的50M蓝点就加了增高垫,其实后来即使更换到了D2F-01F灰点也还是感觉触发行程有些短,还是键程对灰点优化的有一点问题,但这里不排除可能是个体的问题。 完全取下上壳
上壳特写

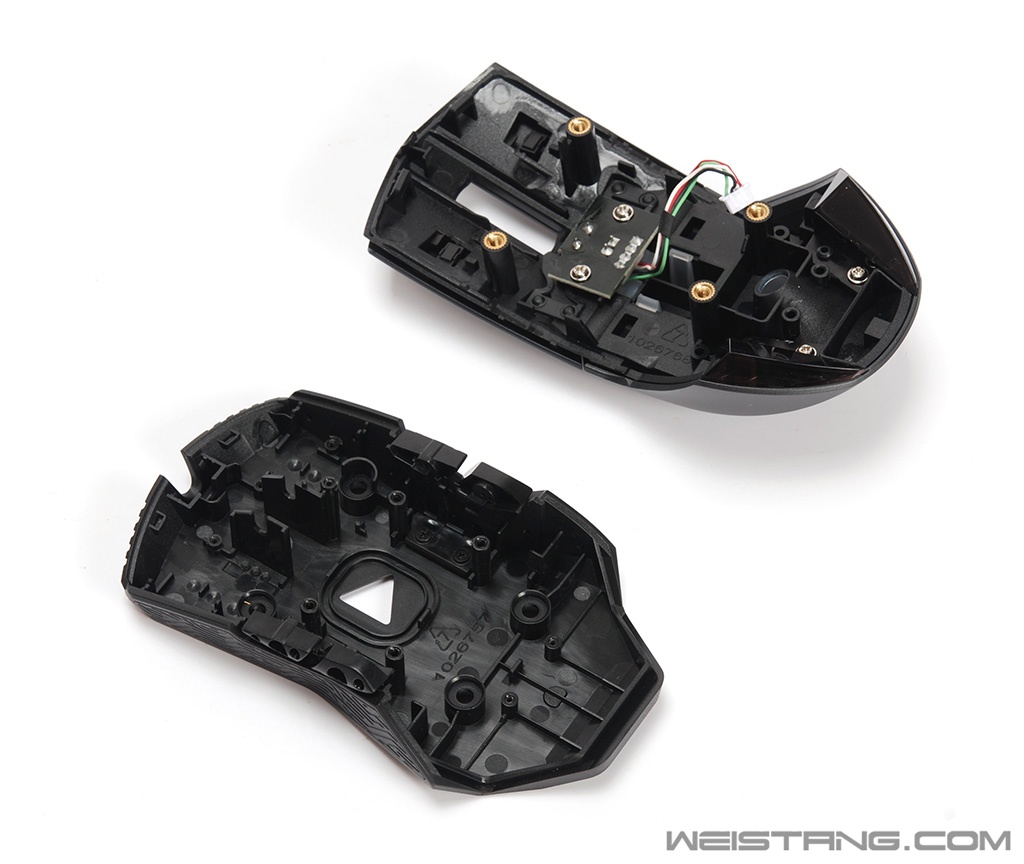

按键柱耐磨贴片特写 内部结构特写 底壳部分特写

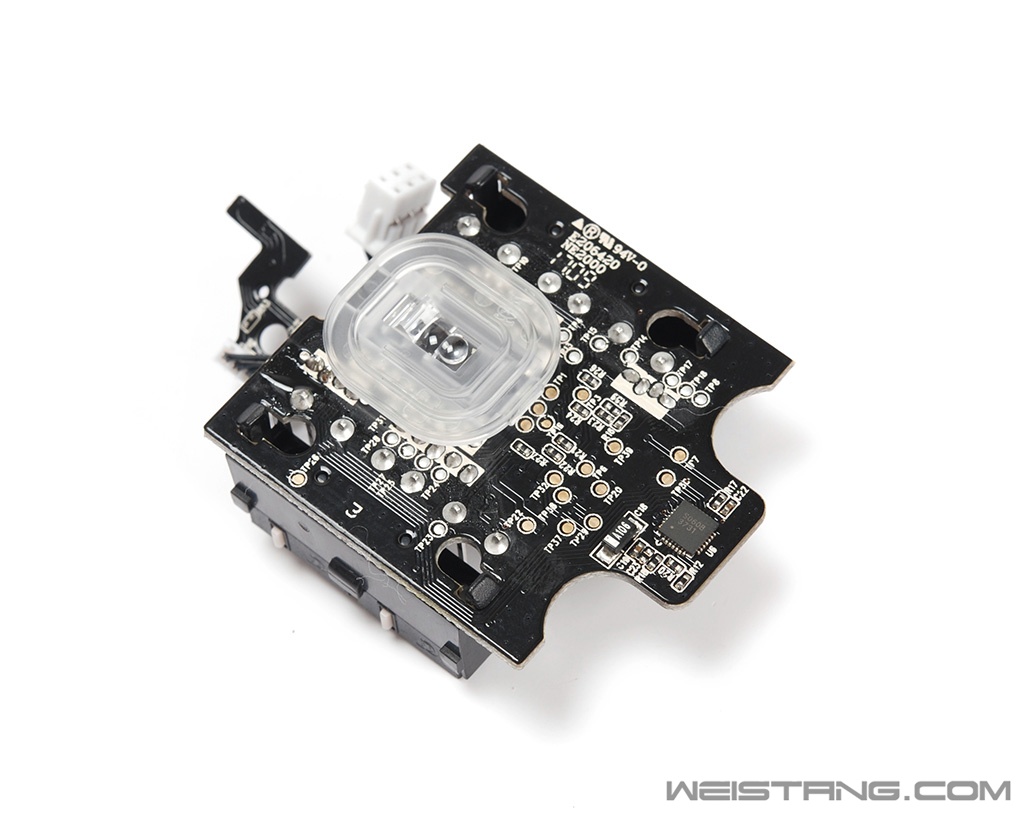

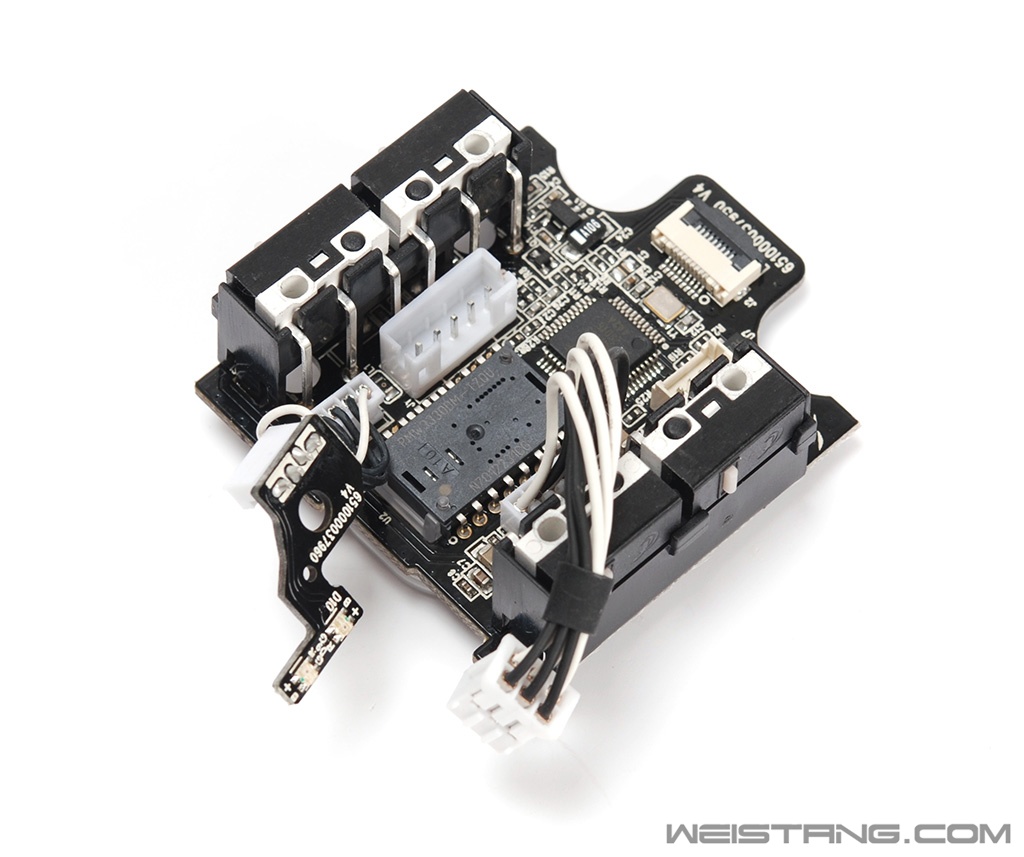

结构拆散 其中PCB是两个部分,而且在安装的时候这两部分是有点重叠的,按键部分的PCB是在主PCB顶层,这个要注意。 RGB Led软排有独立的部件承载 微动部分PCB 编码器是ALPS的 微动部分PCB 主PCB正面 主PCB背面 PCB正面 PMW3330光学引擎 RGB LED驱动控制IC LPC11U37F主控 主控是一颗采用ARM CORTEX-M0架构的微处理器,频率是50MHz,拥有128KB的Flash容量,10K SRAM缓存,4K的EPPROM。 |
