拆解

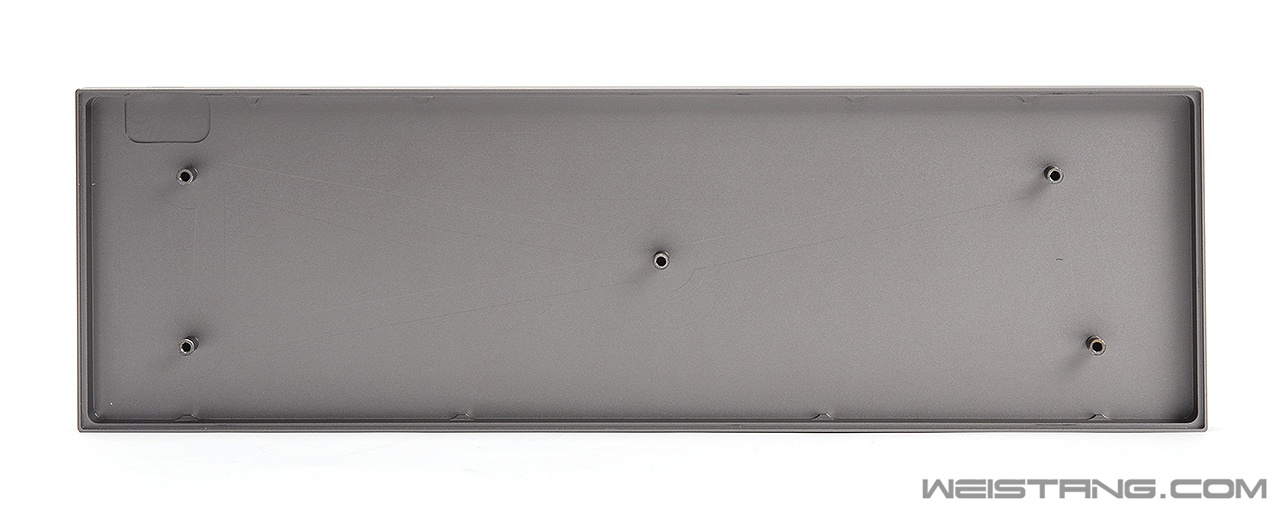

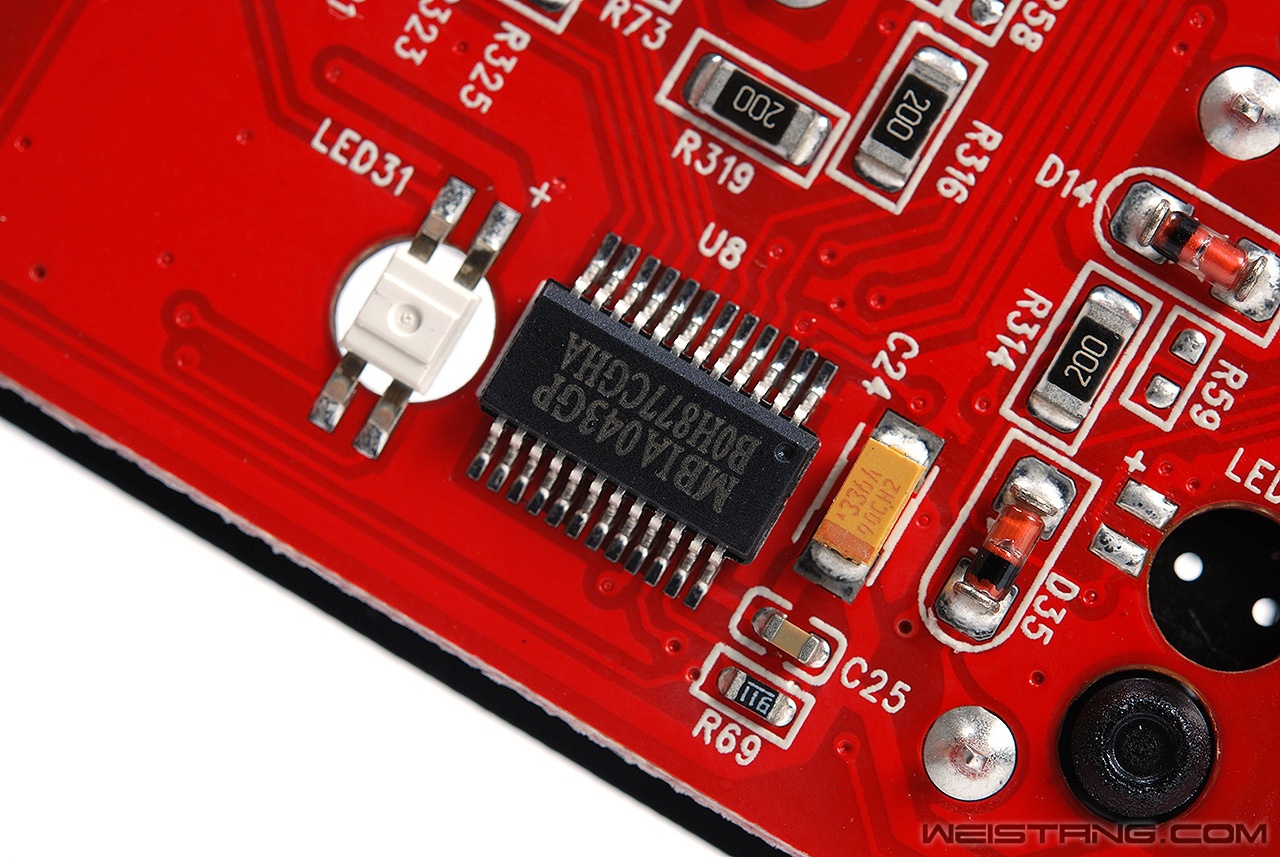

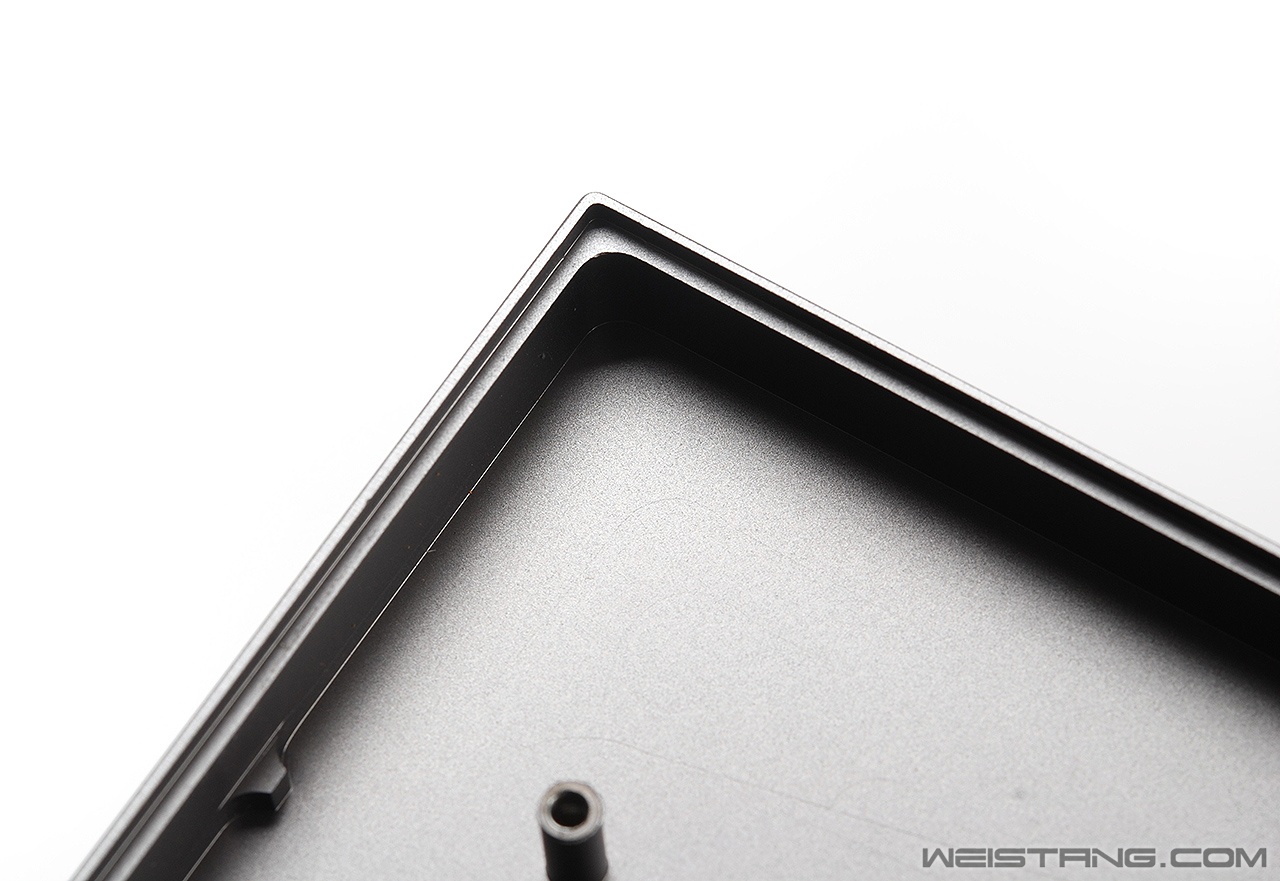

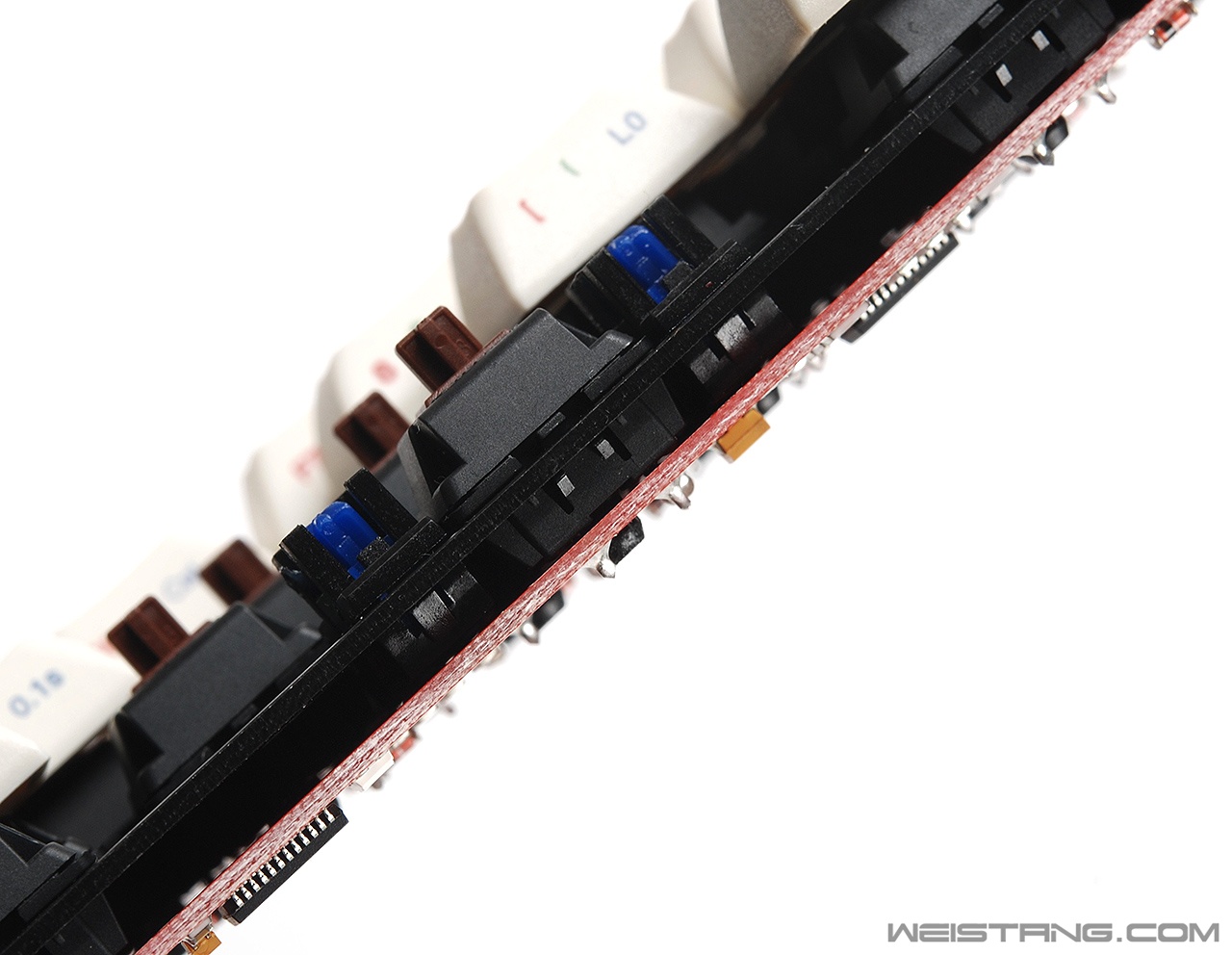

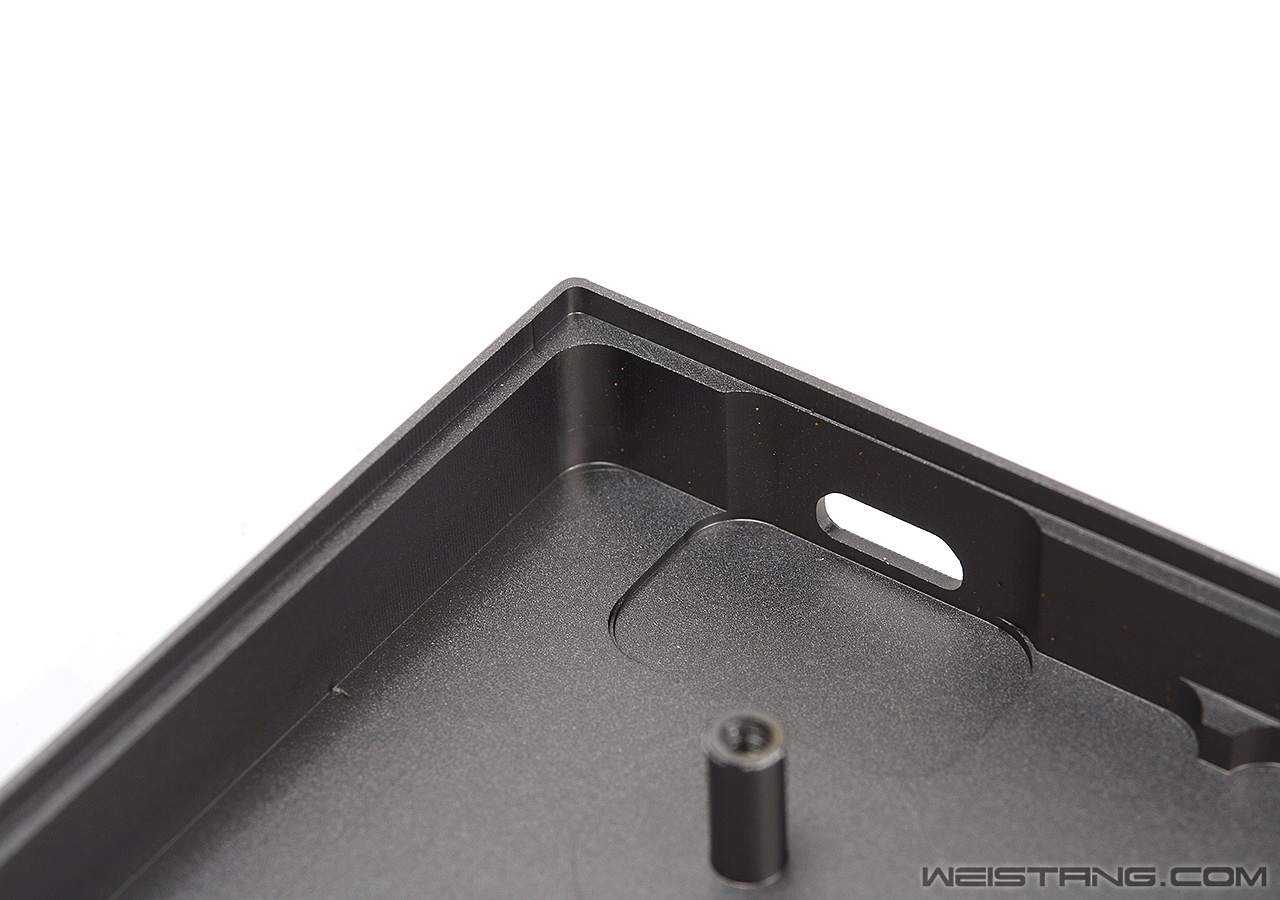

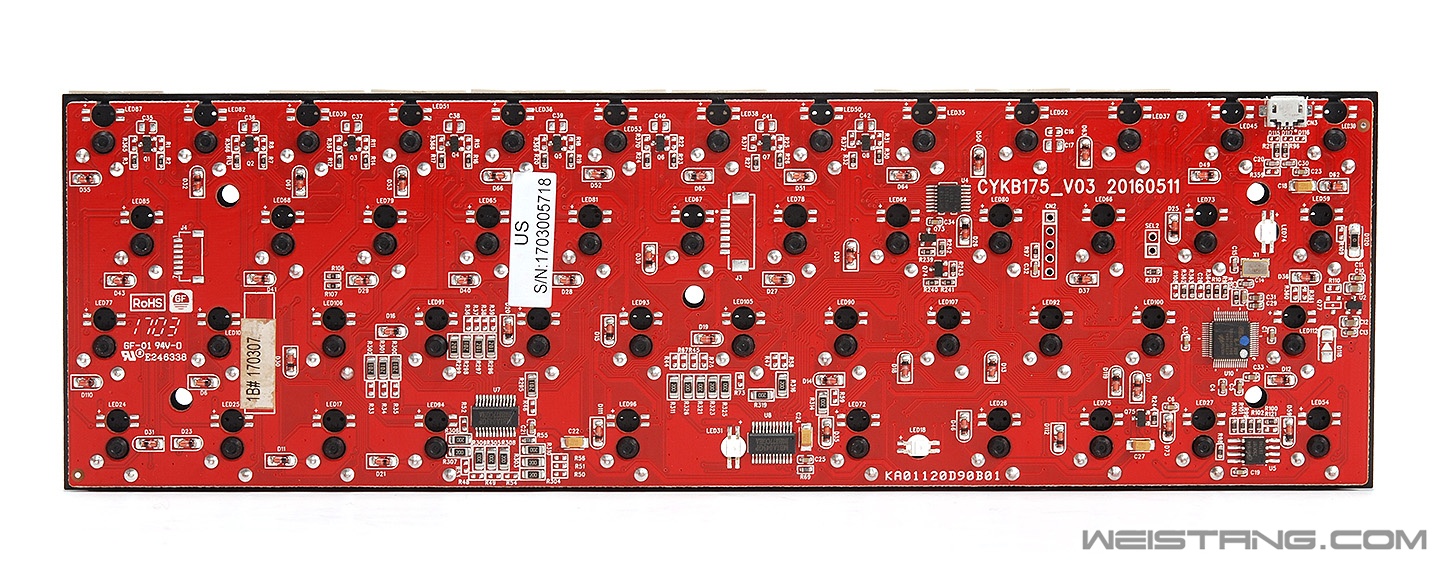

拆解非常容易,键帽之间一共藏了5颗螺丝,拧下后就可以取下底壳了。 ![]() 取下底壳 ![]() 底壳内部 ![]() 特写 ![]() 特写 ![]() 底壳厚度约为1.94mm ![]() PCB特写 ![]() PCB整体 PCB做工很不错,布线符合规范,焊点均匀整齐,独立的EEPROM IC,支持基于WINDOWS的固件更新,所以如果你是用Mac的用户就抱歉了,其实CORE对Mac的友好度很差。同时CORE还支持按键背光,但是官方并没有给出灯控按键,同时从PCB上也能看出,CORE用的LED是四角贴片LED,也就是说支持RGB Led,具体能否实现RGB LED背光灯控还有待实际验证。 ![]() 合泰HT32F1654主控 性能强劲 同方案的还有我们熟悉的Ducky One 1508S ![]() 两颗MBIA043GP LED驱动IC 尽管不是最强 但对付基本RGB LED方案非常不错了 ![]() 轴体引脚焊点非常均匀 ![]() PCB边缘特写 ![]() 轴体与PCB固定稳定 |
