刚拿到酷冷H500P的感觉是这家伙的块头真大，特别是让我想起自己正在使用的海盗船600T，这两款机箱都是走的硬汉肌肉型的风格路线，同时都可以装备20CM的散热风扇，不过在这里要吐槽一下海盗船的600T机箱，当年1200多买的机箱顶部的20CM风扇的噪音巨大，在使用的时候都让这个风扇停止工作。在后期的装机中我也会特别留意H500P风扇的静音表现。这篇文章就是跟大家分享一下自己开箱的感受，特别是寻找机箱内部在设计方面的亮点及缺陷，接下来会有很多图，我们走起。
巨大的箱子，一个人从车库抱上楼还真是费点力，箱子的另一侧被暴力快递弄出个洞，幸亏没伤到机箱内部。
在这里特地说明机箱拥有20cm的RGB风扇，在机箱的前面板下面标配有两个20cm风扇，在机箱的顶部其实也可以再加装两个20cm的风扇，如果你不喜欢前置双大炮也可以把双大炮安装在机箱顶部，垂直放光。

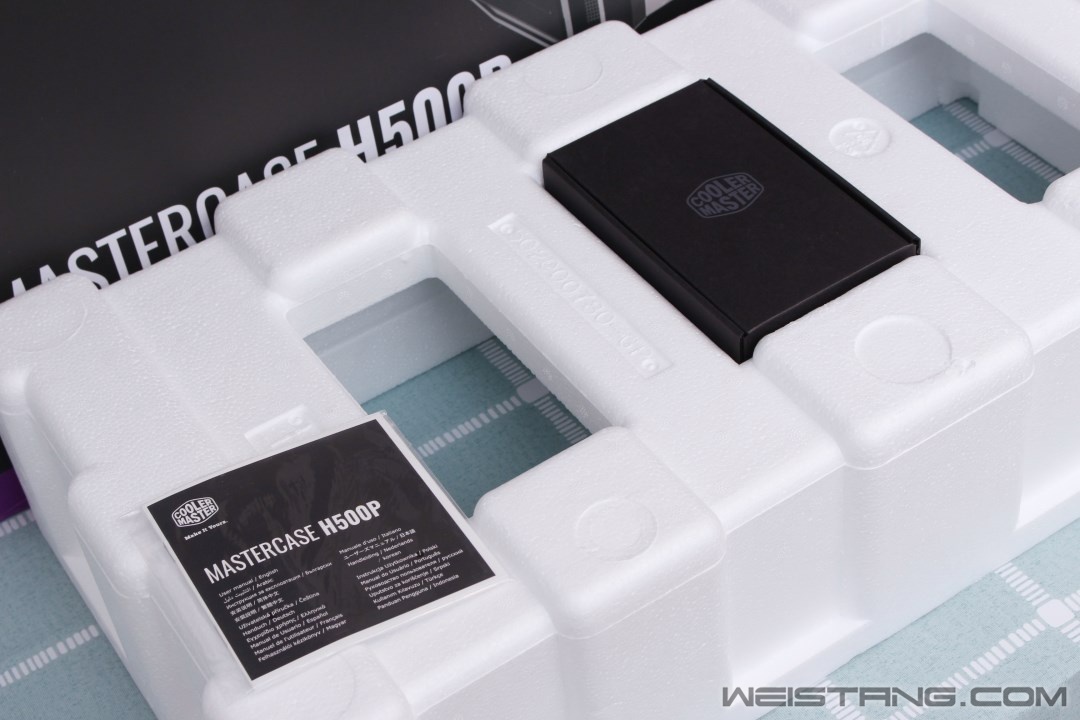

打开箱子拿出覆盖的塑料泡沫保护壳，在这里可以看到机箱的使用说明书和配件盒。

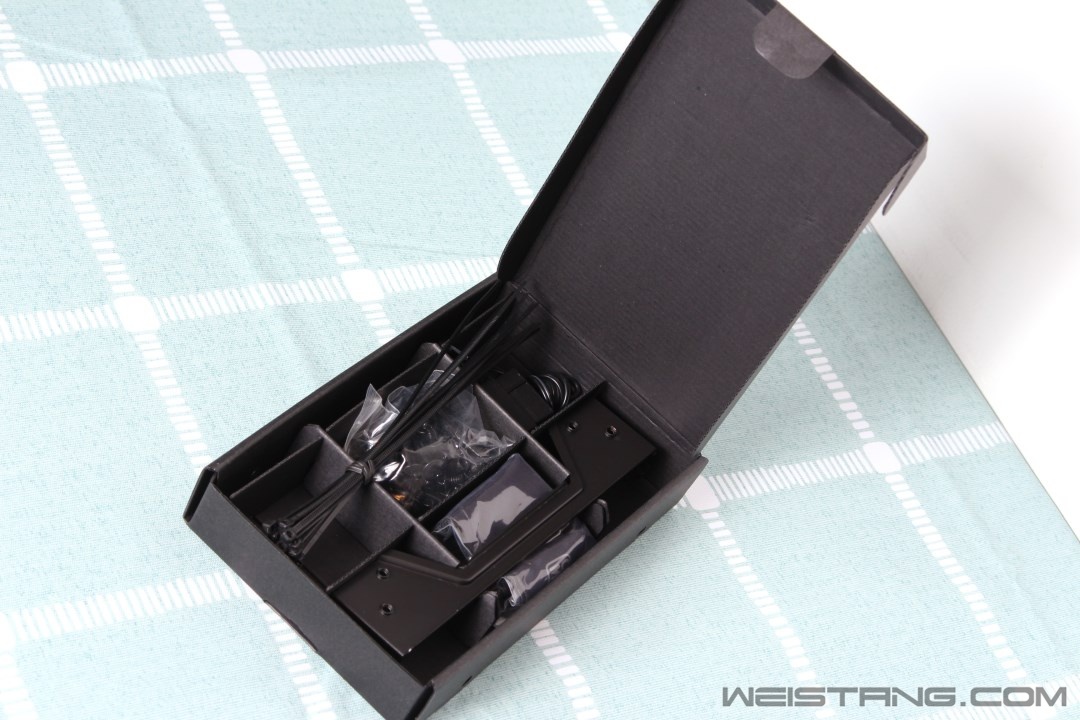

配件盒里有黑色扎带，各种螺丝，以及安装在前脸的小铁架子。

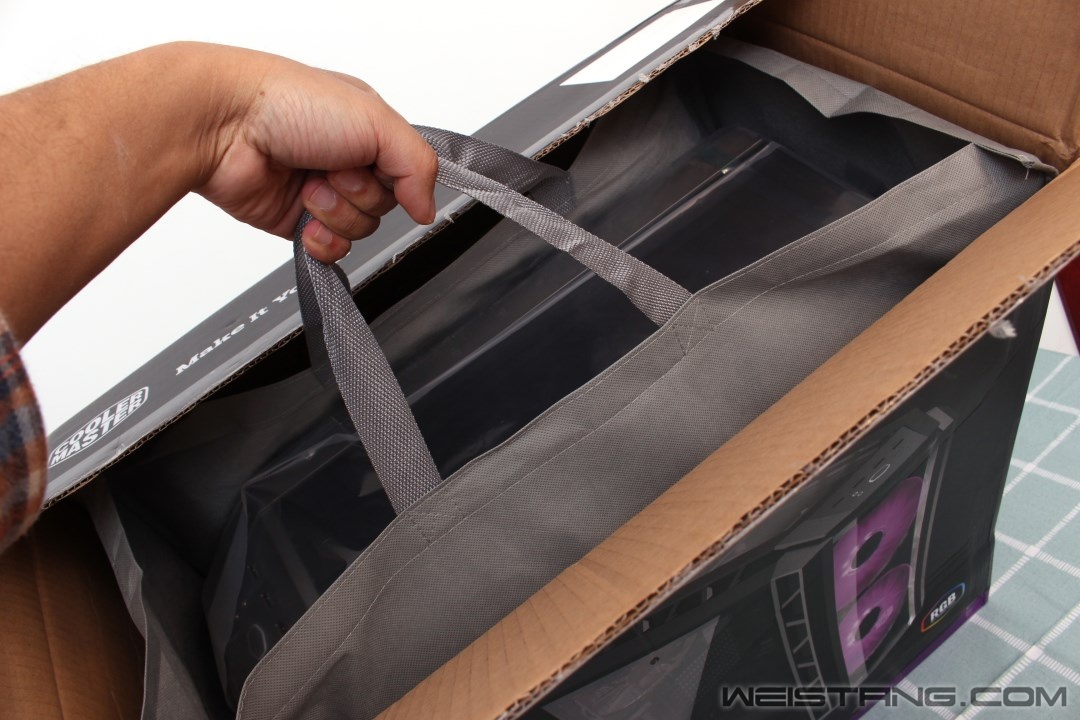

箱子里有一个超大手提袋，一个手提手提袋，一个手按住机箱往外提的话还是需要些力气。

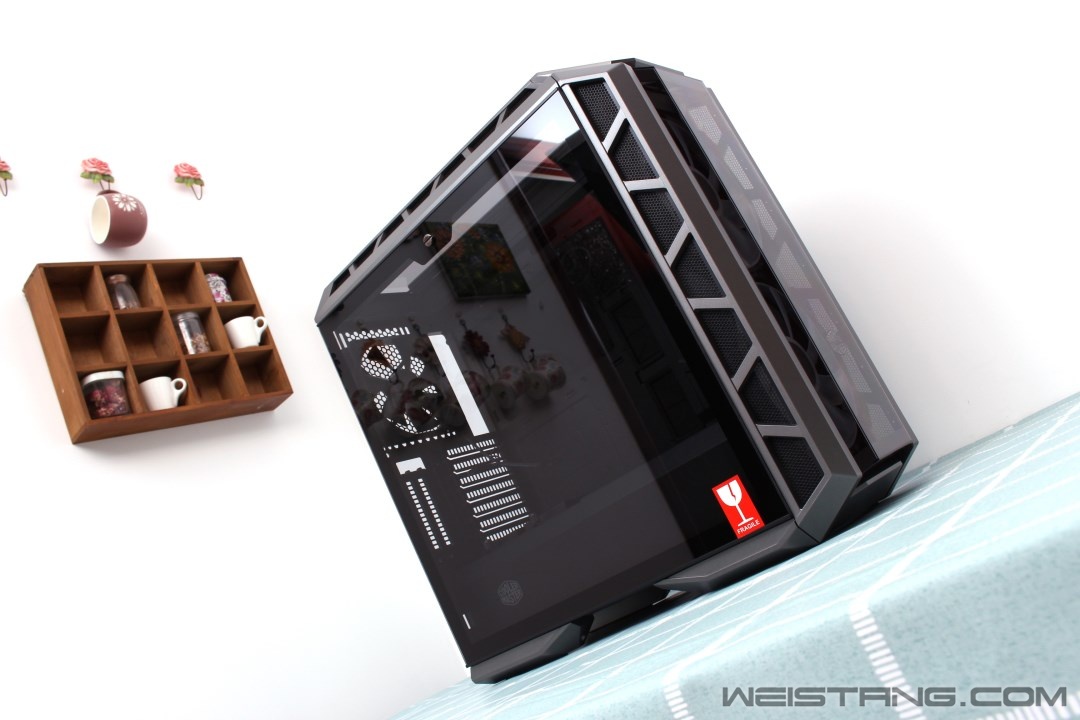

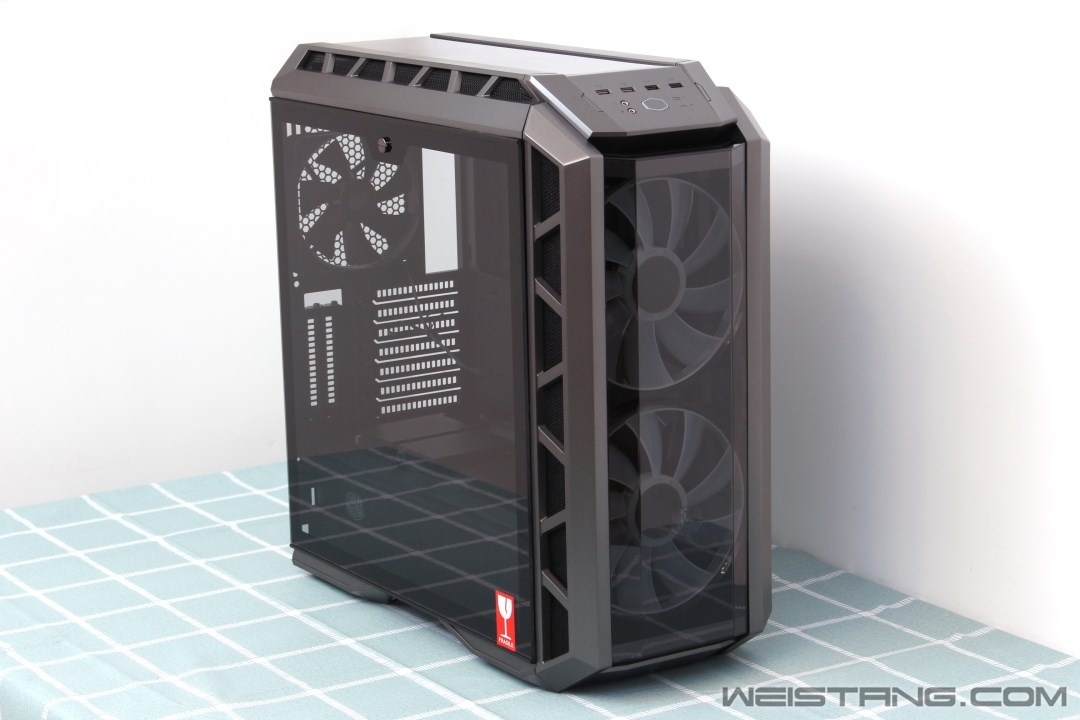

机箱庐山真面目，从透光的前脸很明显的可以看到前置的双20cm大炮。

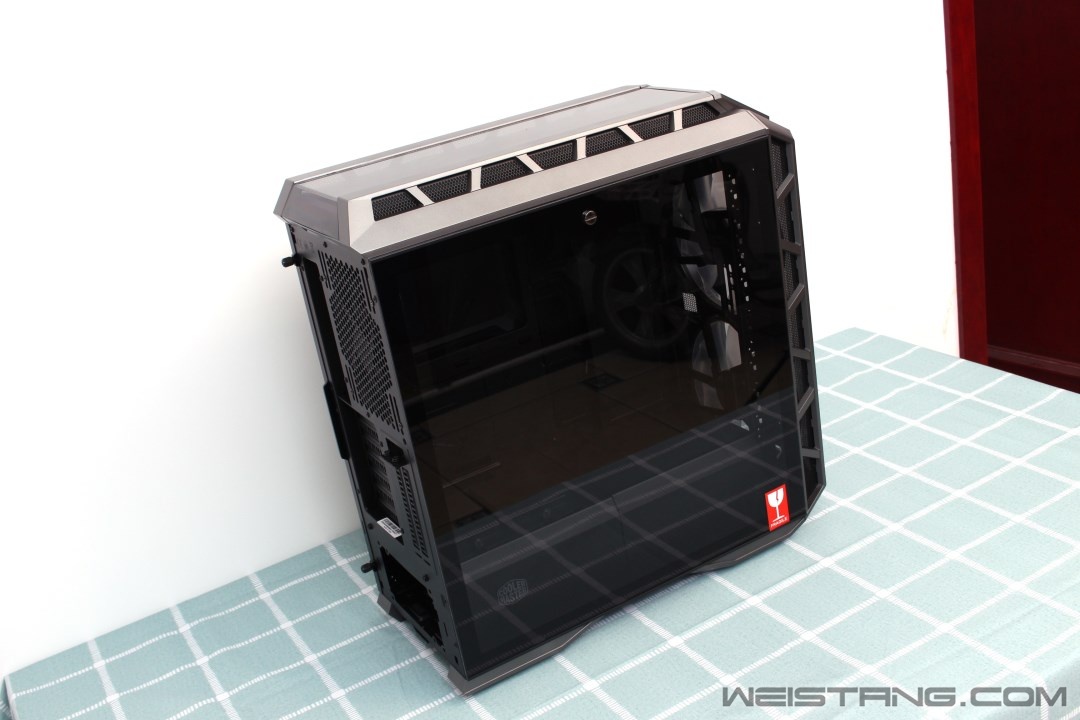

机箱透光左侧门特写，整个机箱只有左侧门是透光的钢化玻璃，右侧是黑色金属板覆盖。
机箱前脸特写。

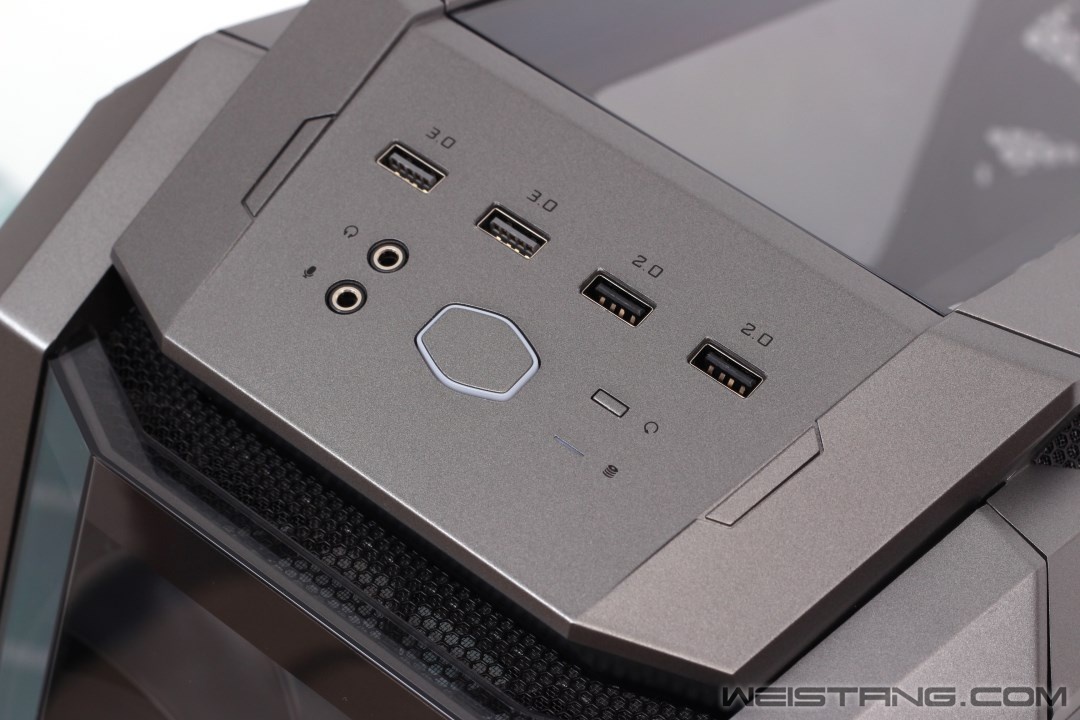

顶部的开关及接口面板特写，重启开关设计的比较隐蔽，用点力气按才能触发，这么设计的目的就是怕误触发的重启按键。

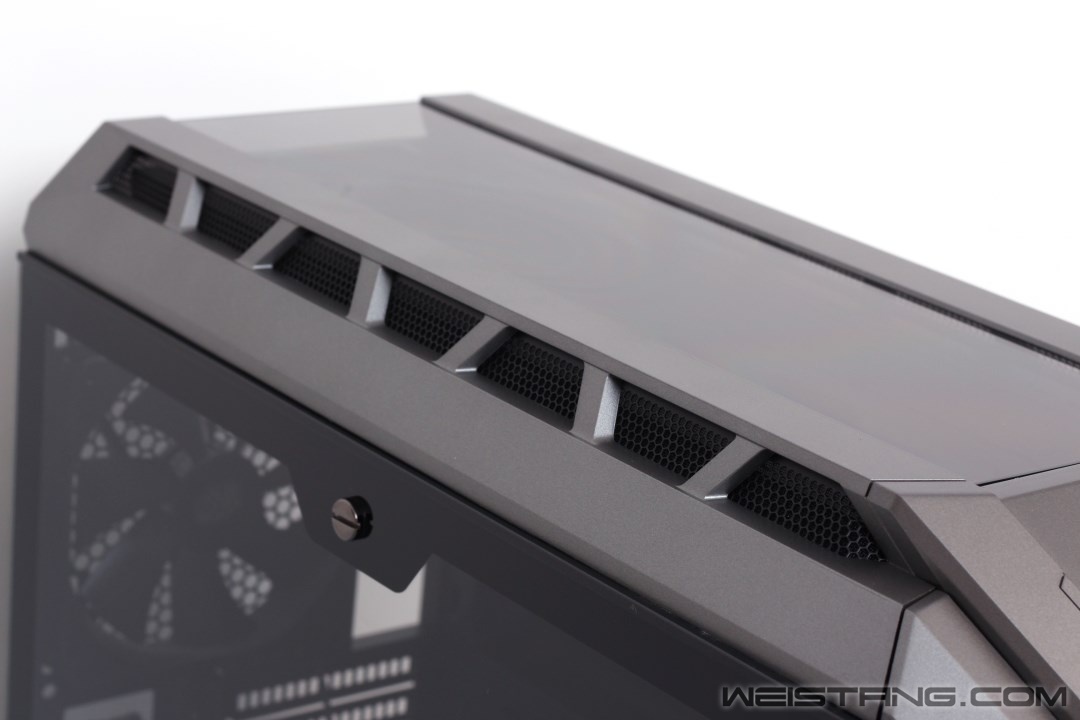

顶部特写。
顶部做了透光处理，跟前面板一样都是采用了聚碳酸酯材质，这种材料经常用在广告牌上，特点是透光性好，材质比亚克力要硬一些。

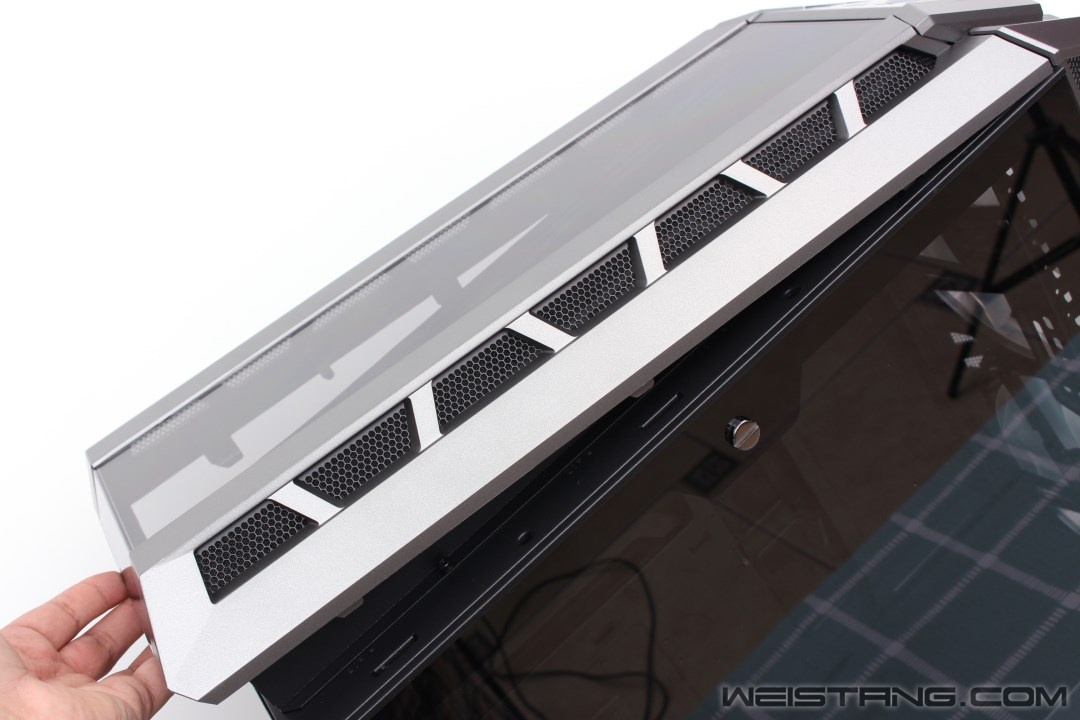

上壳可以很轻松的拆卸下来。

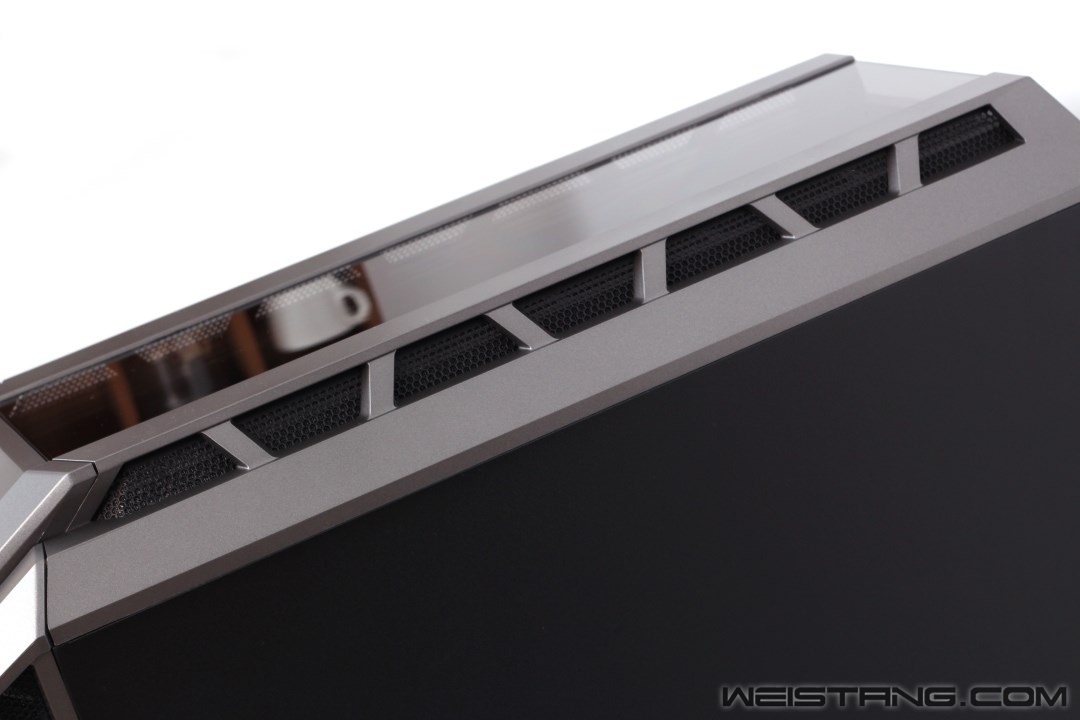

上壳侧边均设计了透气网，方便风道的构建。

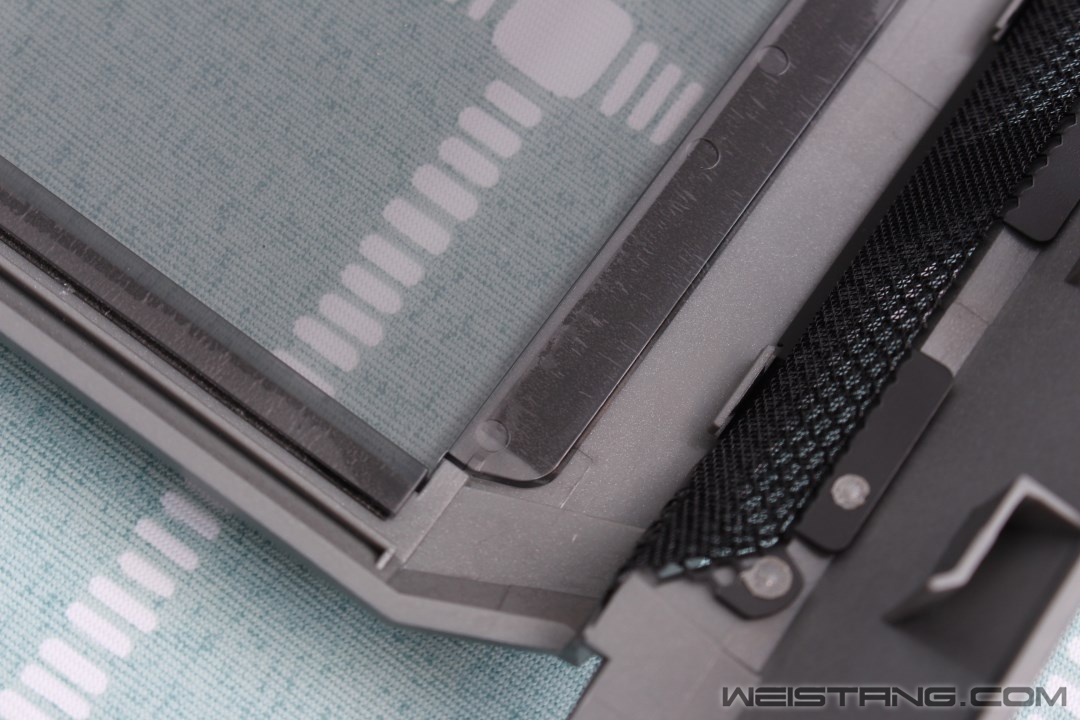

透光面板跟框架通过双面胶进行沾合。

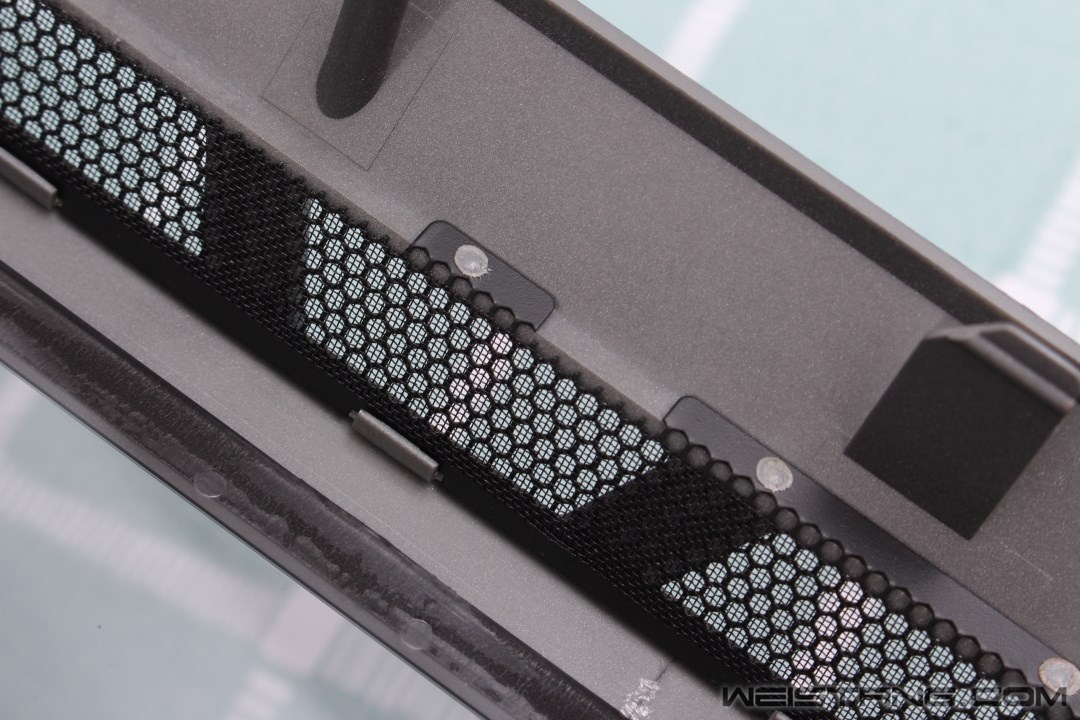

金属网与框架通过热熔塑料的方式来固定。

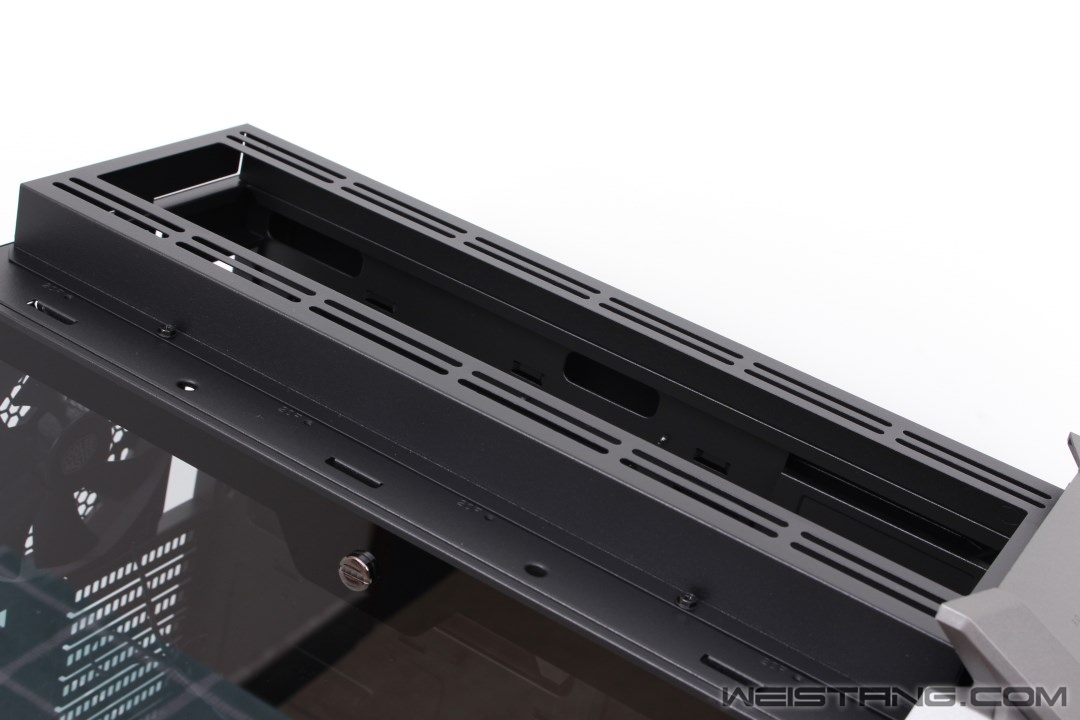

顶部的风扇安装架子可进行拆卸，在这里可以安装360尺寸的冷排，拆掉架子便可以安装两个20cm风扇。

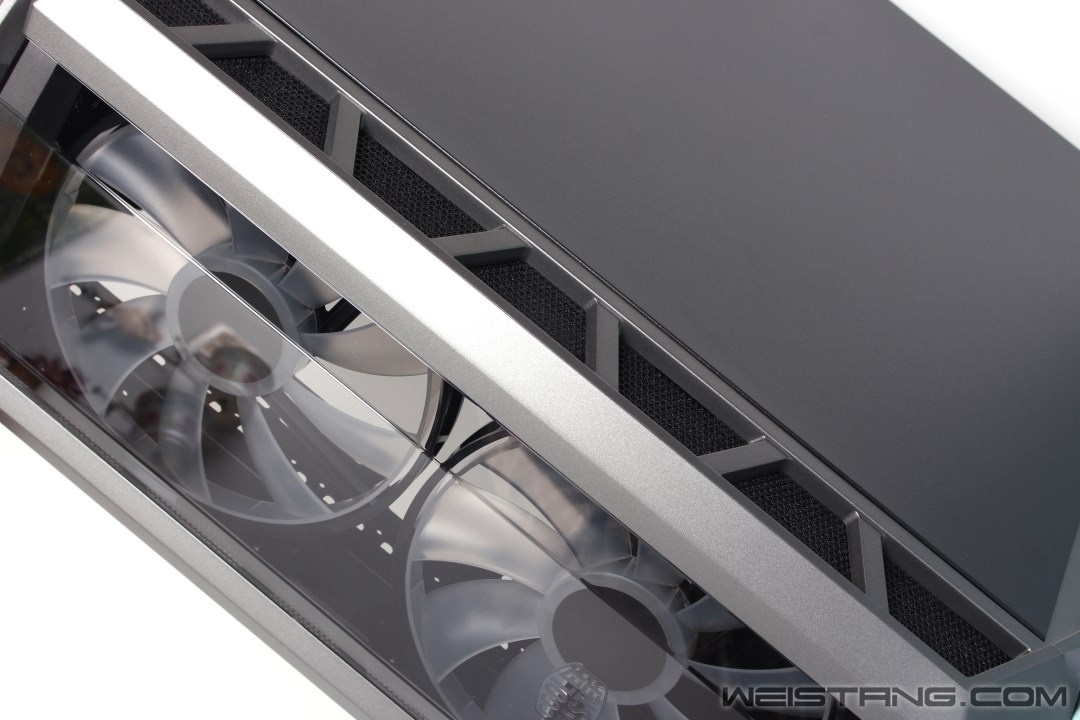

前脸侧边特写。

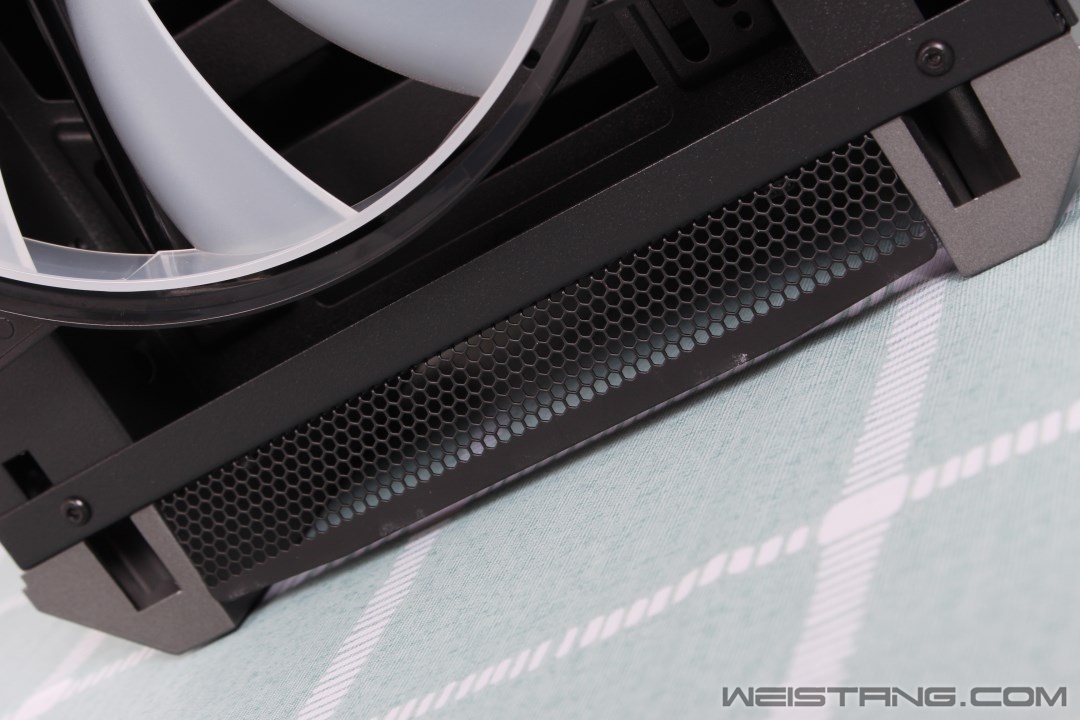

前脸底部特写，整个前脸上下左右均设计了进气风道，而且前脸的拆卸也非常简单。

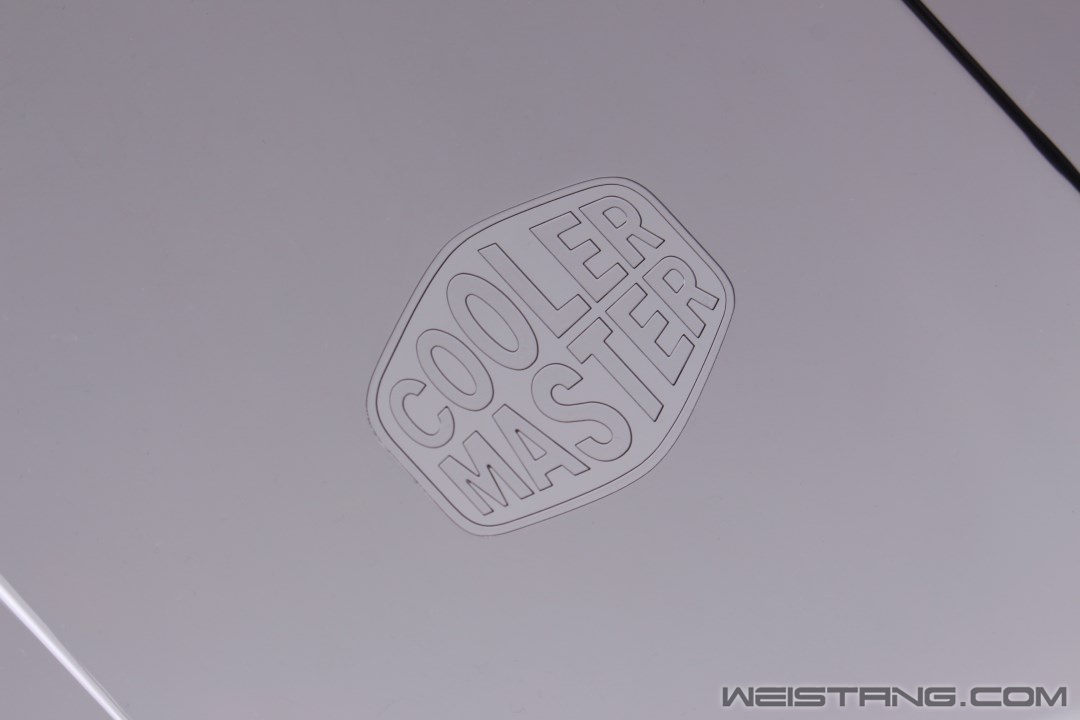

透光面板上的Logo特写。

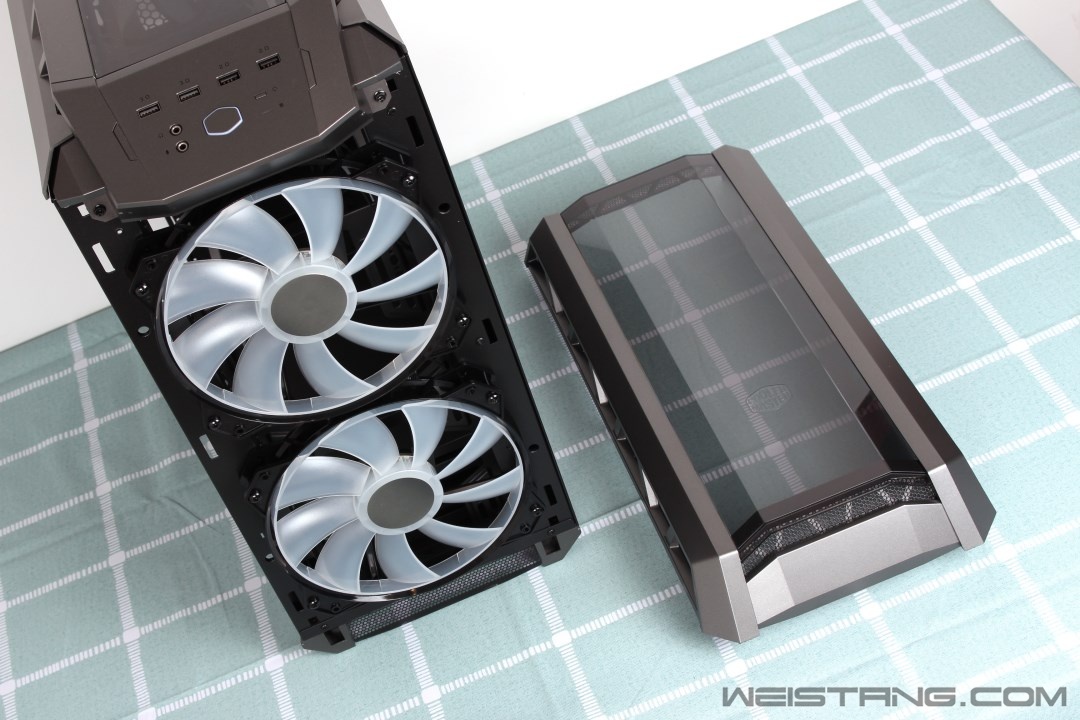

摘掉前面板就可以看到双20cm双大炮了。

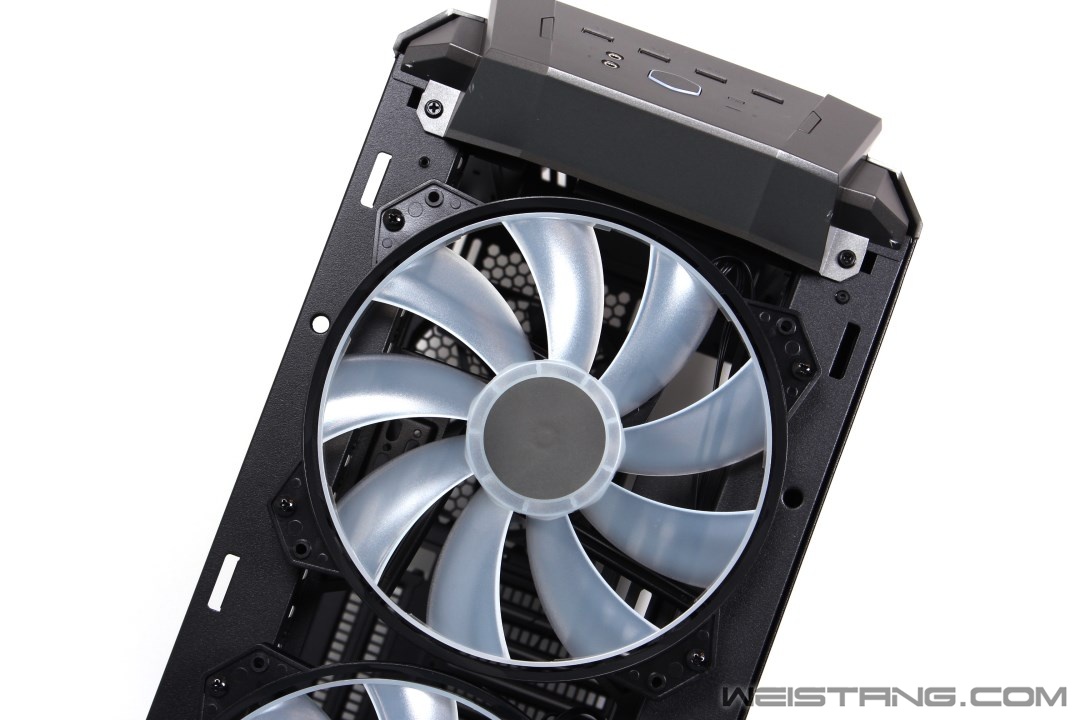

20cm进气风扇特写。
拧掉左右两侧的螺丝开关面板就能拆卸下来。
底部的防尘网。

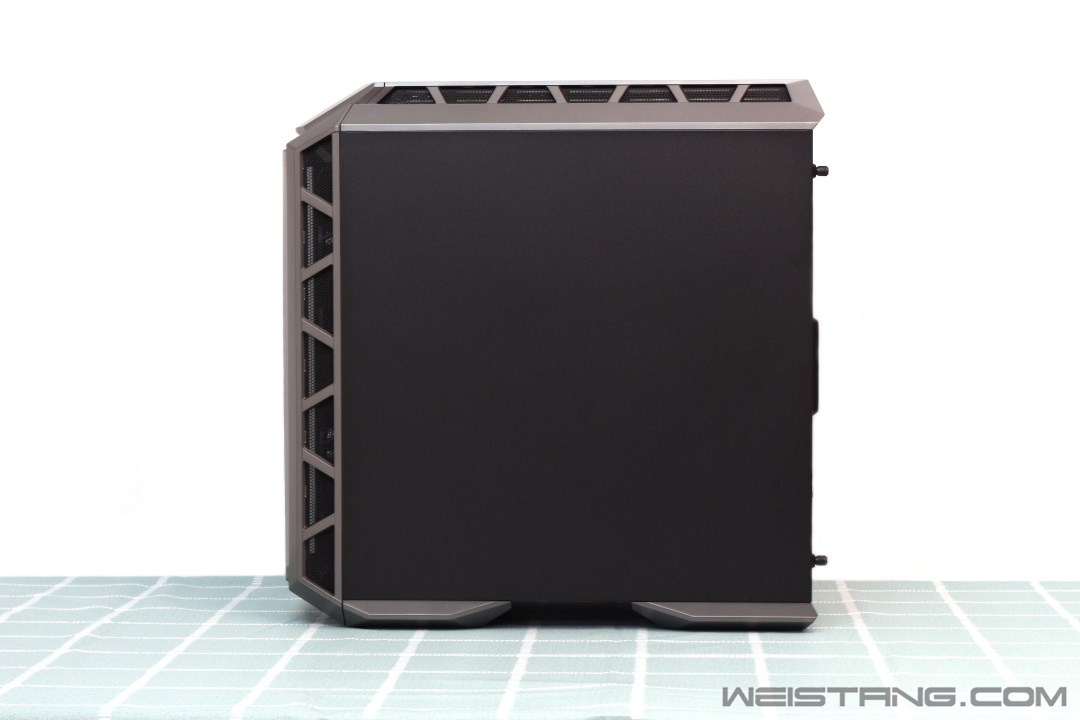

机箱右侧特写，显然设计师觉得右侧就算弄成玻璃侧门没有灯光也没什么毛用。
机箱背面特写。
机箱标配的14cm尾部风扇，这个风扇是黑色且没有灯光功能，所以打算在装机的时候要把它换掉。

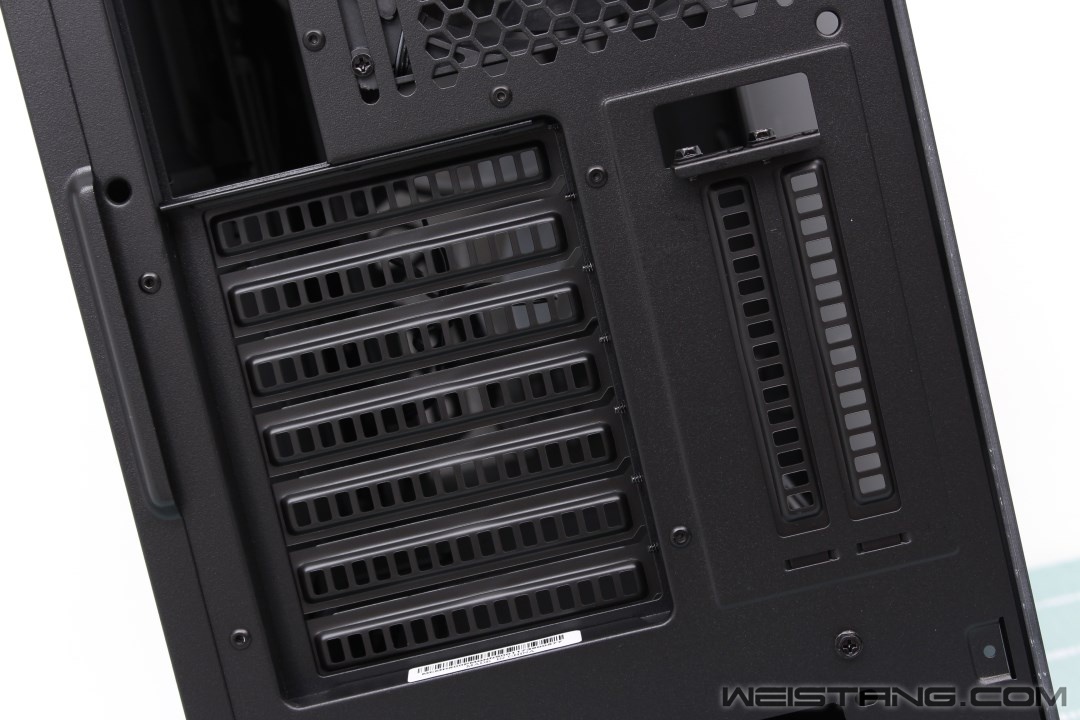

箱子支持显卡的垂直安装，虽然有这个功能但是PCI-E接口的延长线却没有附送一根。

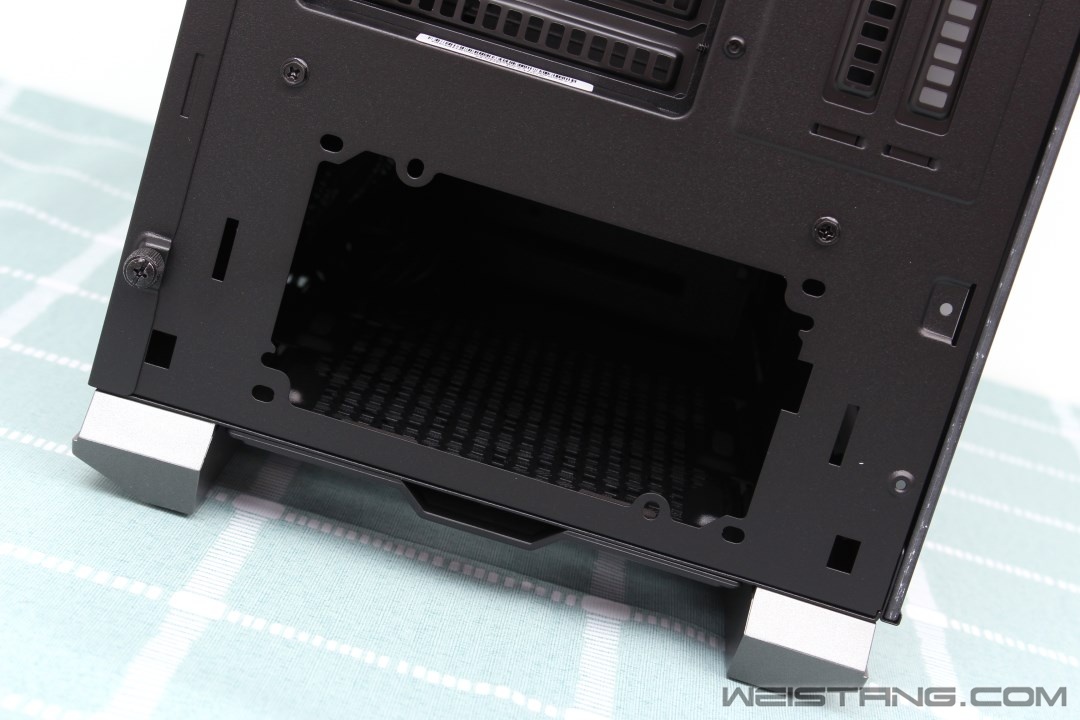

下至电源的安装位置。
机箱的玻璃侧门有一个开关旋钮。

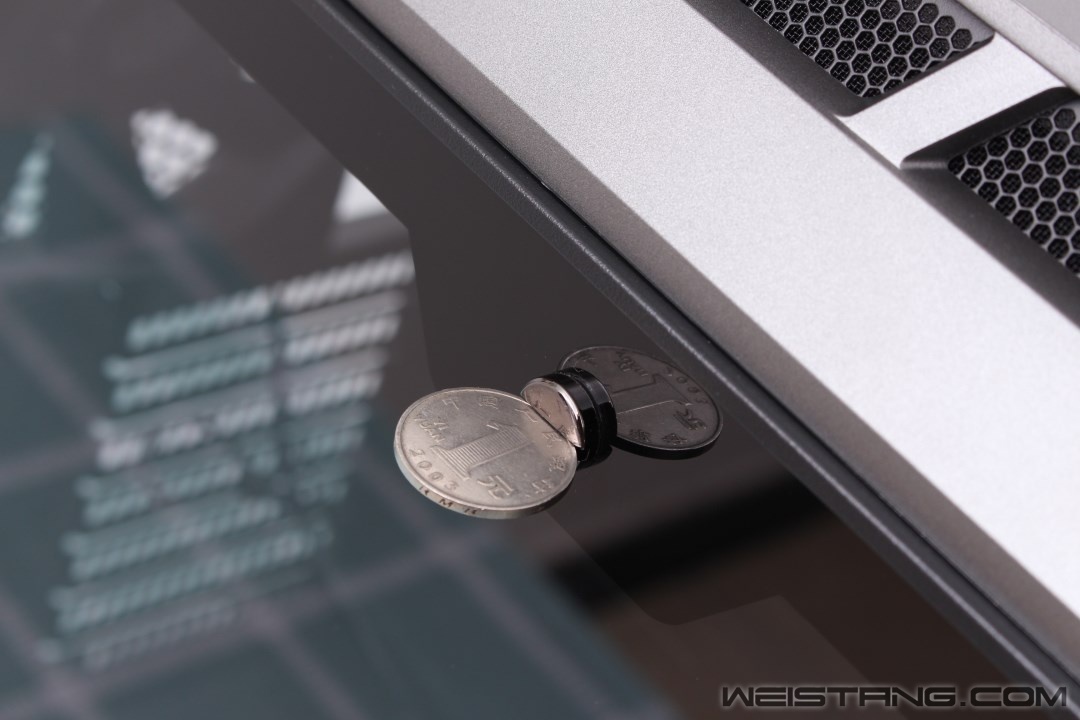

这个金属旋钮正好可以容纳一枚1元的硬币，在这里需要吐槽的是机箱内并没有附送的开关用的器具，哪怕送1元硬币也行啊。而且开门的时候需要注意的是向左拧是打开侧门开关，向右拧的关闭开关，玻璃侧门也没有明确的标识相信很多朋友会当螺丝的旋拧方向来开门这样门是打不开的。
易碎标志，想起我之前TT夜魔的那个机箱，心中还是一寒。
玻璃侧门的旋转锁。
玻璃侧门具有防倒下的设计，侧门下面的卡扣可以勾主机箱的卡槽，防止侧门锁打开玻璃侧门会倒下造成可怕的后果。
侧门的上下两部分均做了金属边缘的加固处理，四边也做了黑化的边缘线。
金属边缘特写，玻璃侧门的整体重量还是比较可观，所以拆卸的时候要格外小心。
酷冷H500P内部特写。

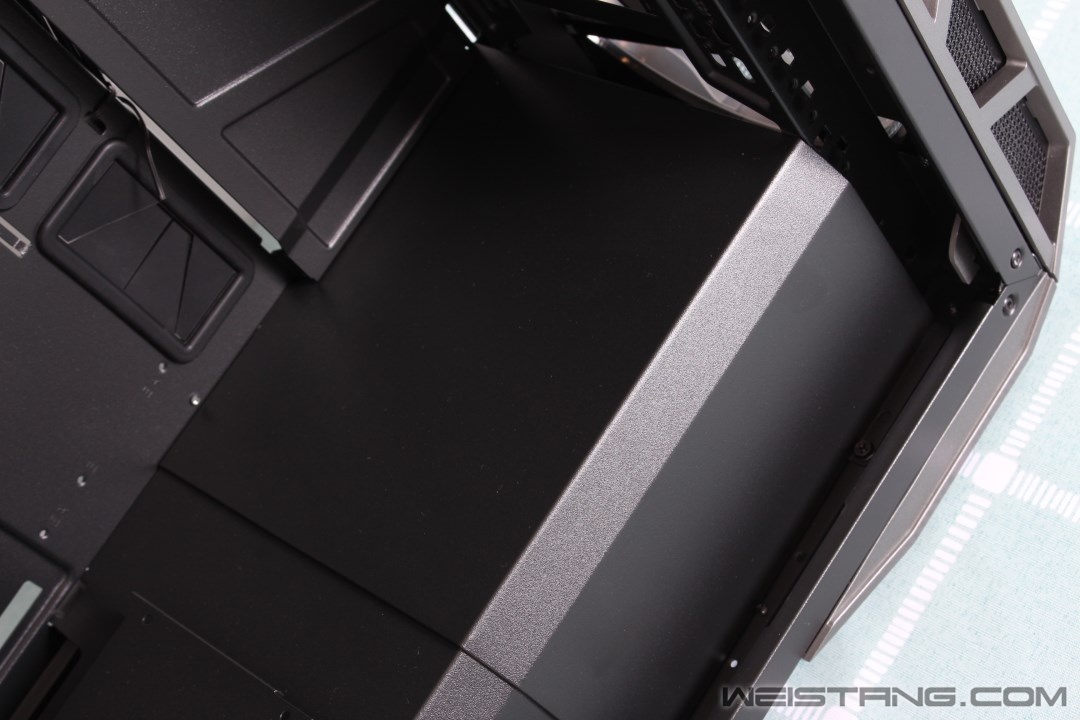

电源仓特写，这里拆卸以后便可以在内部安装电源。
电源仓顶部有两个2.5英寸的硬盘支架，这两个支架也可以安装在机箱背面。
这个速拆的螺丝拧的非常的劲，安装时应该是用的电动螺丝刀，第一次拆的是有建议用个十字螺丝刀。

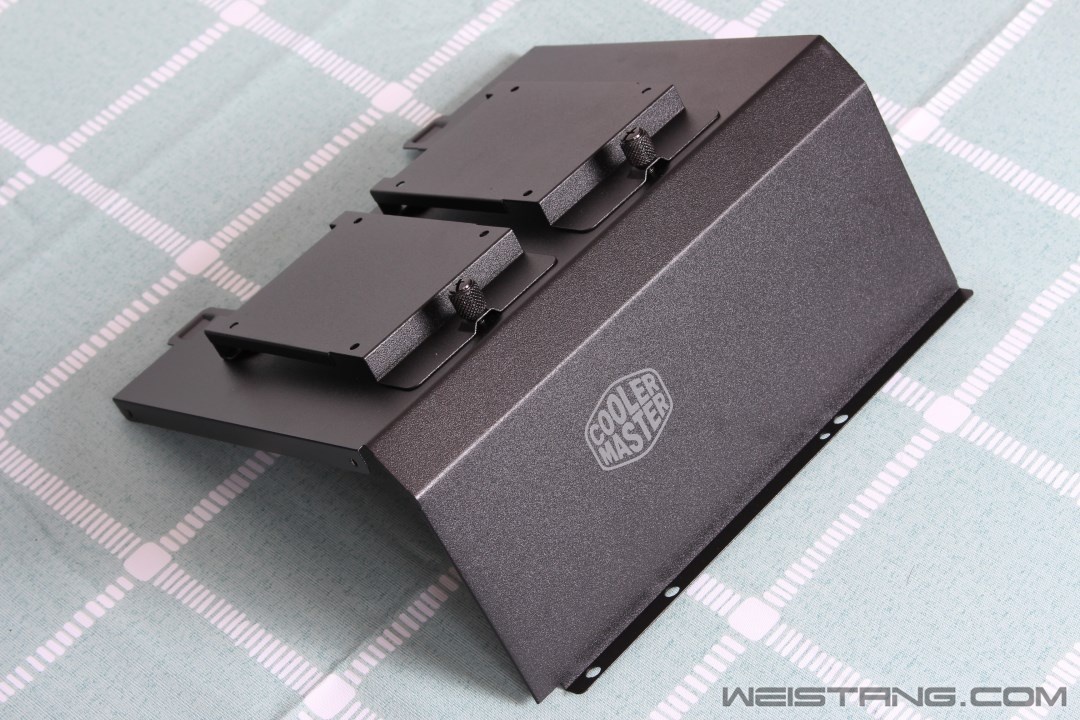

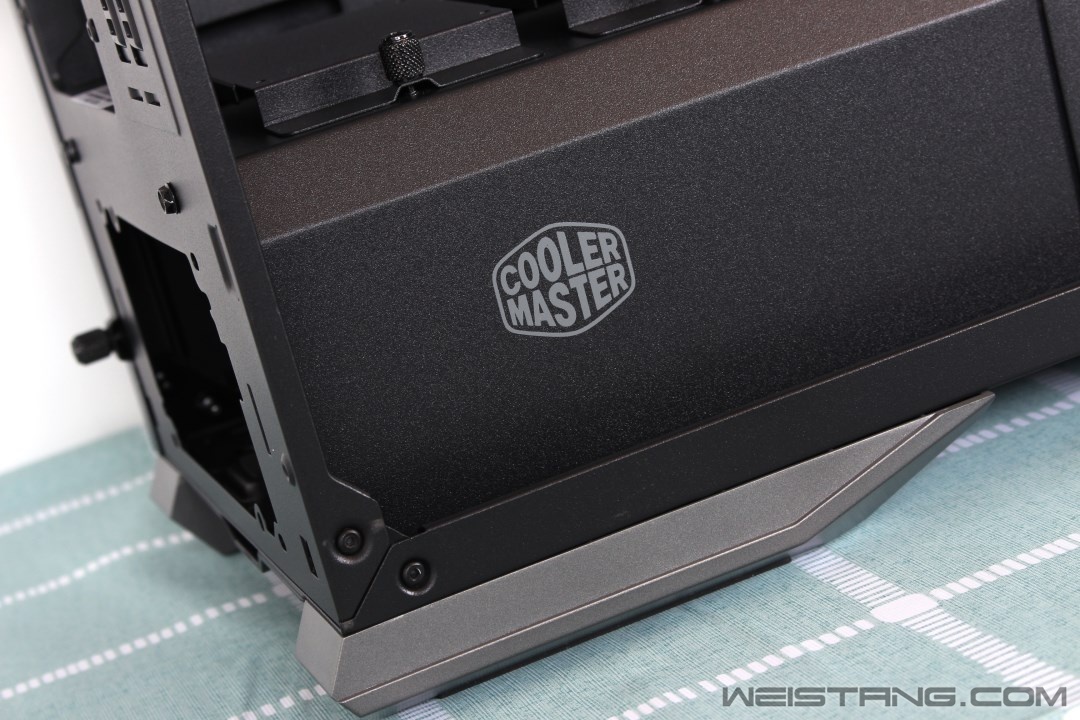

硬盘支架及电源仓外壳特写。

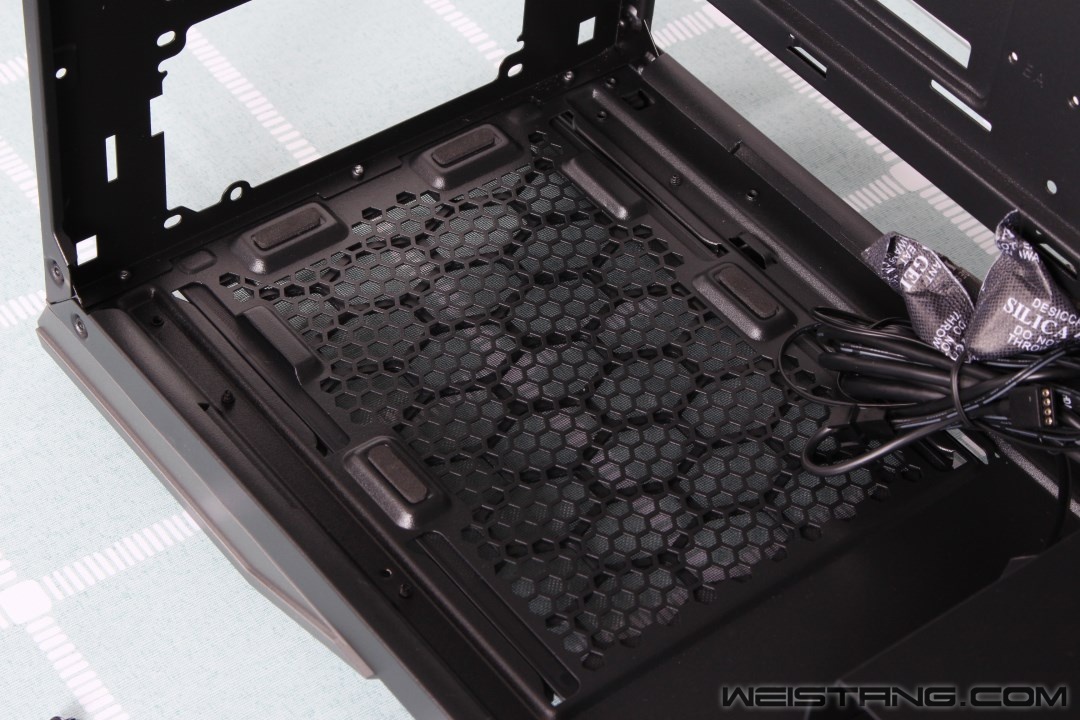

拆掉电源仓外壳便可以看到安装电源的位置，底部有可抽拉的防尘网，方便定期的灰尘清理。
紧贴着电源仓的便是这个3.5英寸的硬盘仓，拆掉硬盘仓的外壳便能看到内部硬盘支架。

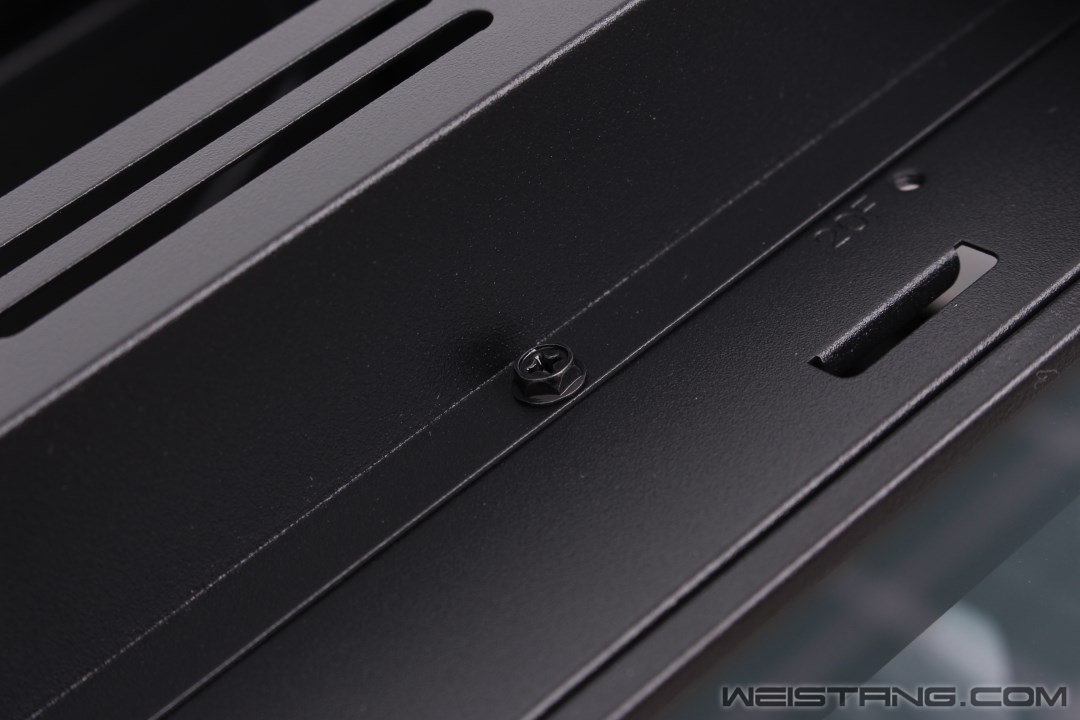

硬盘仓固定螺丝，硬盘仓的固定可以根据需要来适当的前后位移。

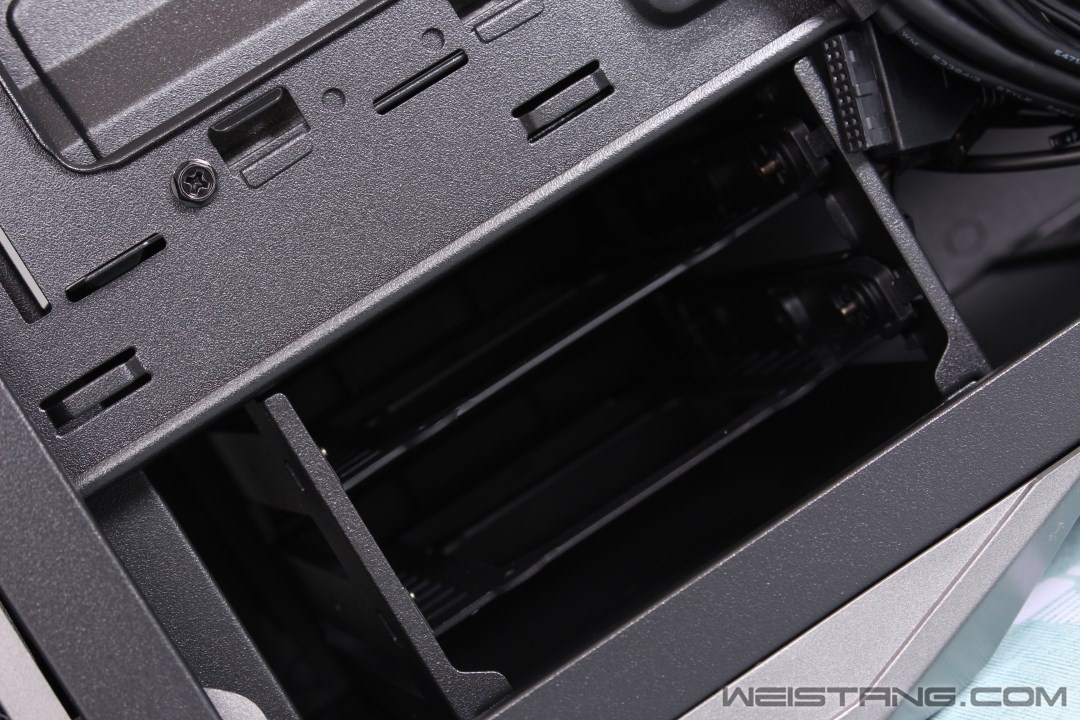

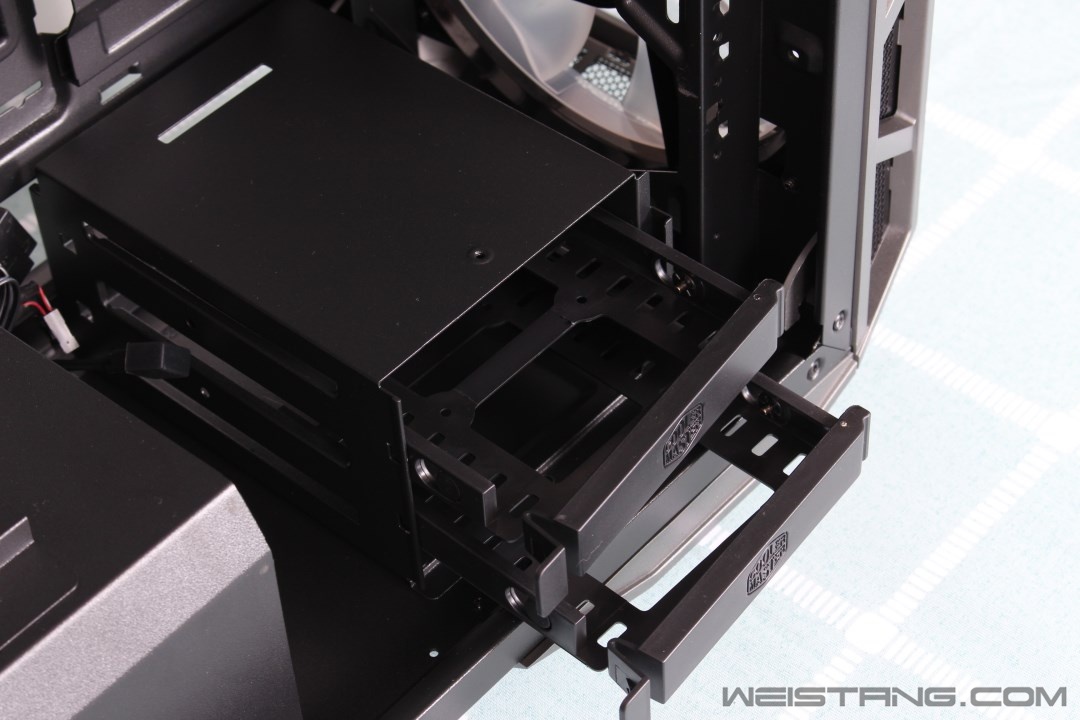

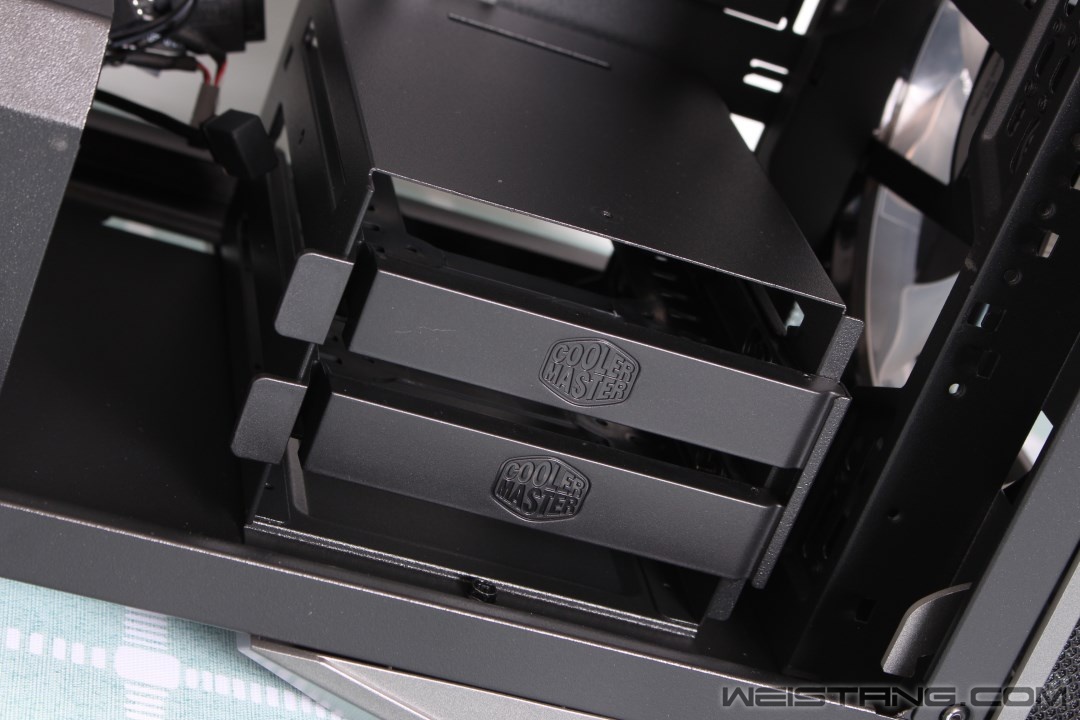

内部的双3.5英寸硬盘支架，这里的架子也可以拆卸，不想用拿掉便可以。

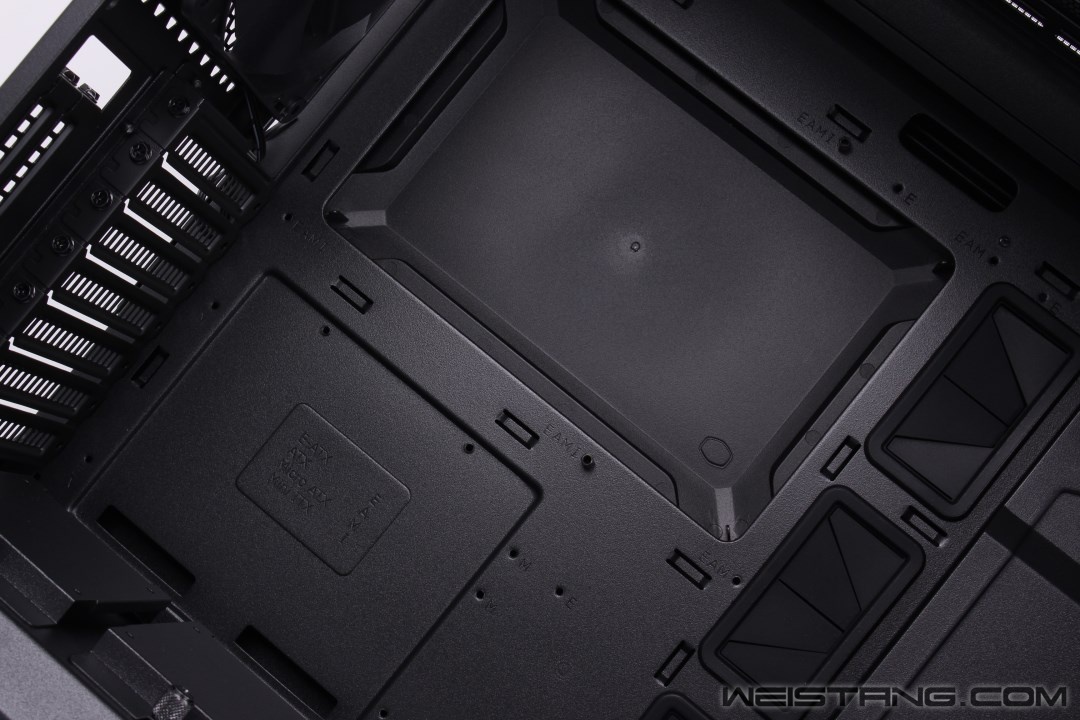

主板安装位特写，兼容各类型的主板。
3组橡胶穿线挡片。
前置风扇安装支架，除了安装2个20cm的风扇以外还能安装3个12cm的风扇，这款机箱对于风扇的位的推展做了不错的设计。
机箱尾部的14cm风扇，如果这里的风扇能标配成RGB功能的就更有看点了。

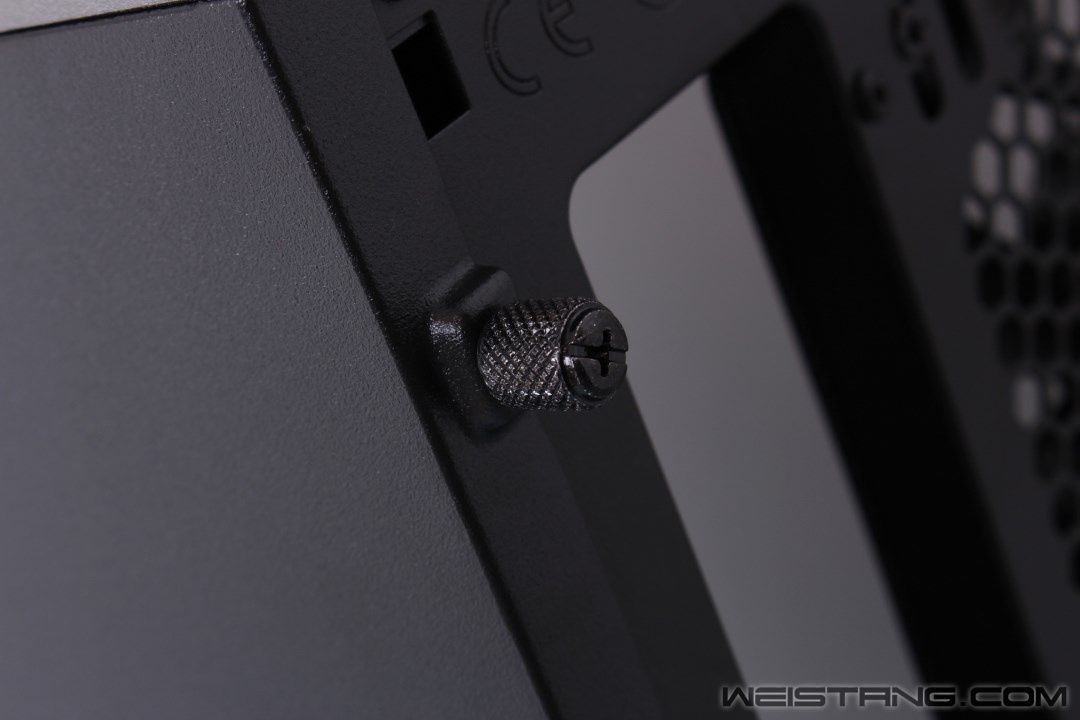

通过速拆螺丝打开背板，这颗螺丝应该也是电钻拧上去的，想徒手拧下来几乎不可能。

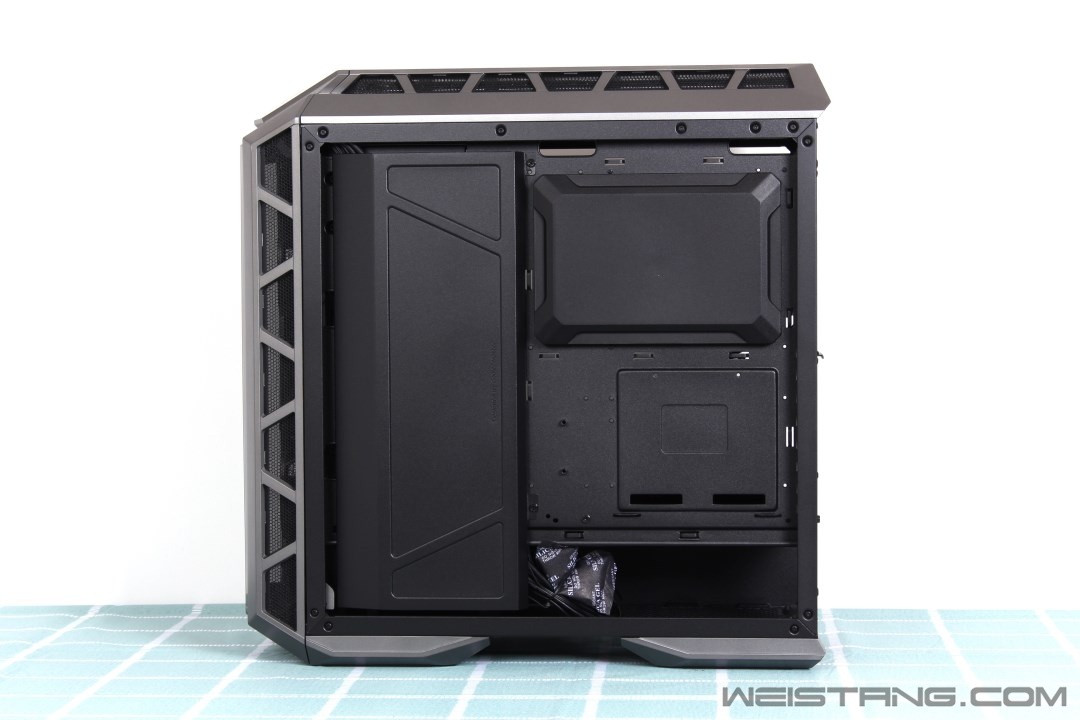

机箱背面特写，垂直的遮线挡板是这里最大的亮点。
遮线挡板特写，从这里出来的各种现在可以凌乱的放在这里，这绝对是走背线新手的福音，比如我这样的。

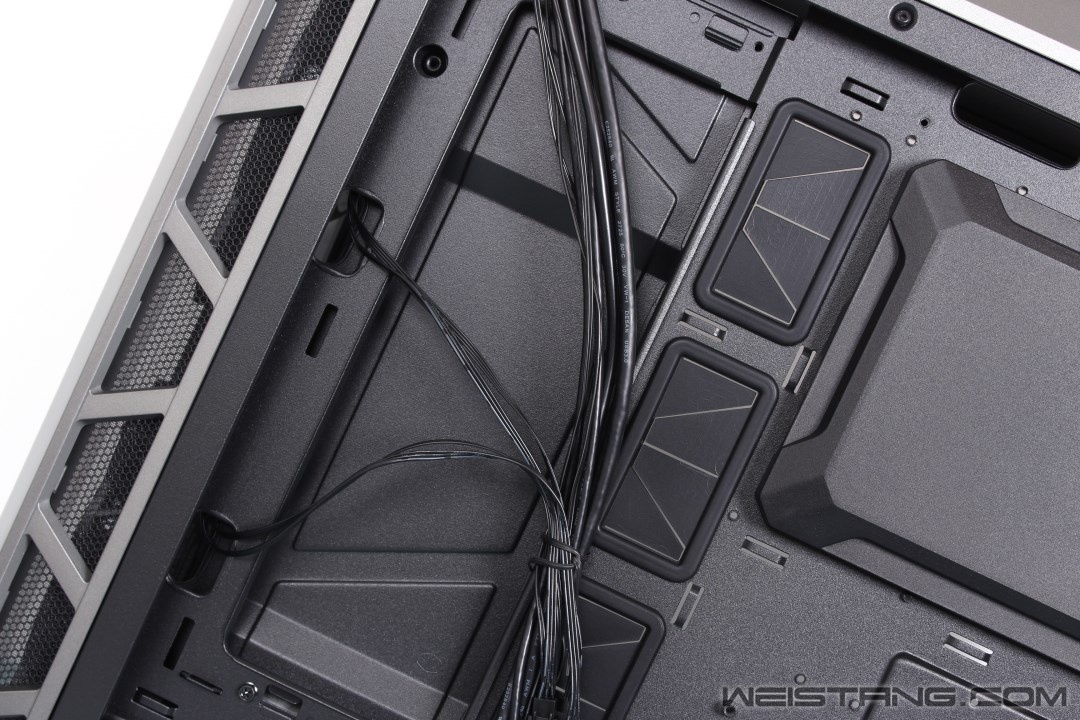

拆掉遮线板可以看到机箱内部的线缆。
底部能看到3.5英寸的双硬盘支架，话说回来想拆3.5的硬盘必须要摘掉硬盘仓的外壳，那个外壳在机箱正面固定一个螺丝，在机箱背面也固定一个螺丝，所以想速拆硬盘的话是麻烦一些。
主板背面的保护板，这个板子是塑料的。

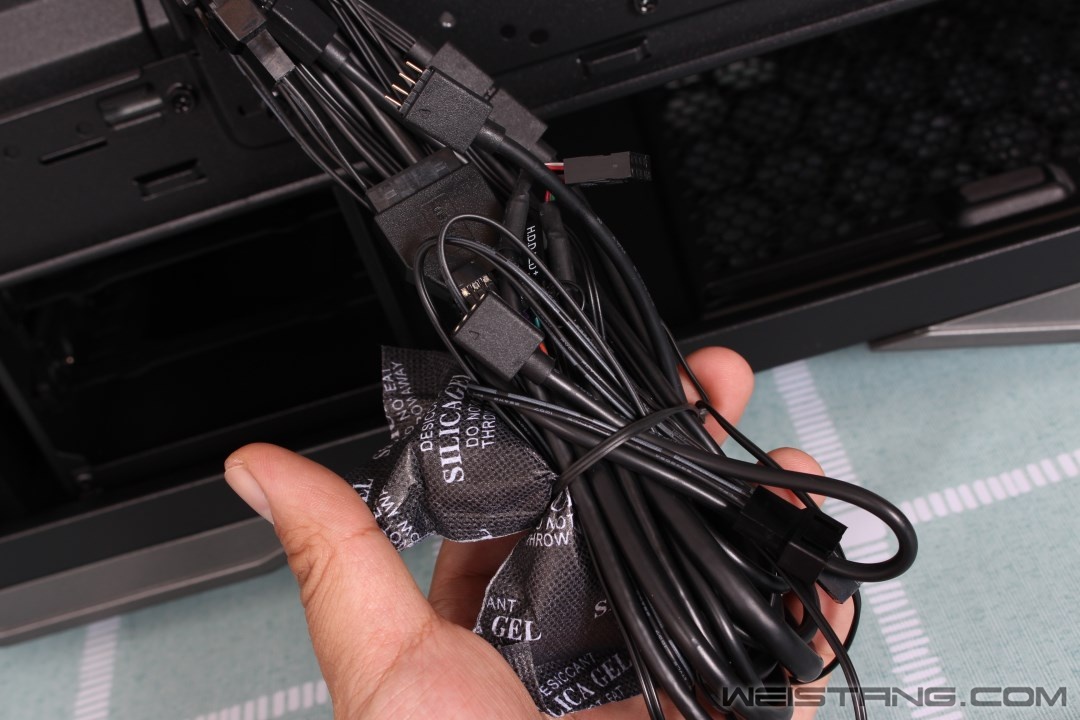

机箱内线缆及插口特写，风扇直接支持主板的RGB灯光联动，不需要控制器通过主板的软件就能控制机箱前置的RGB风扇。

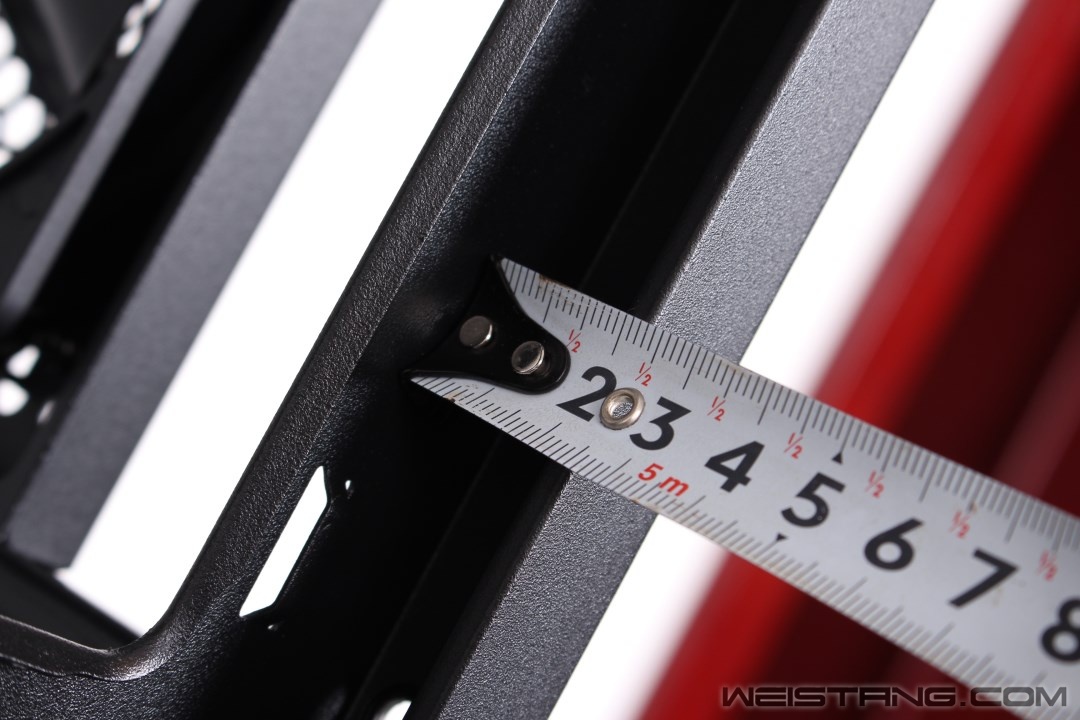

背板有2cm的空间走线，这个空间可以说相当宽裕。

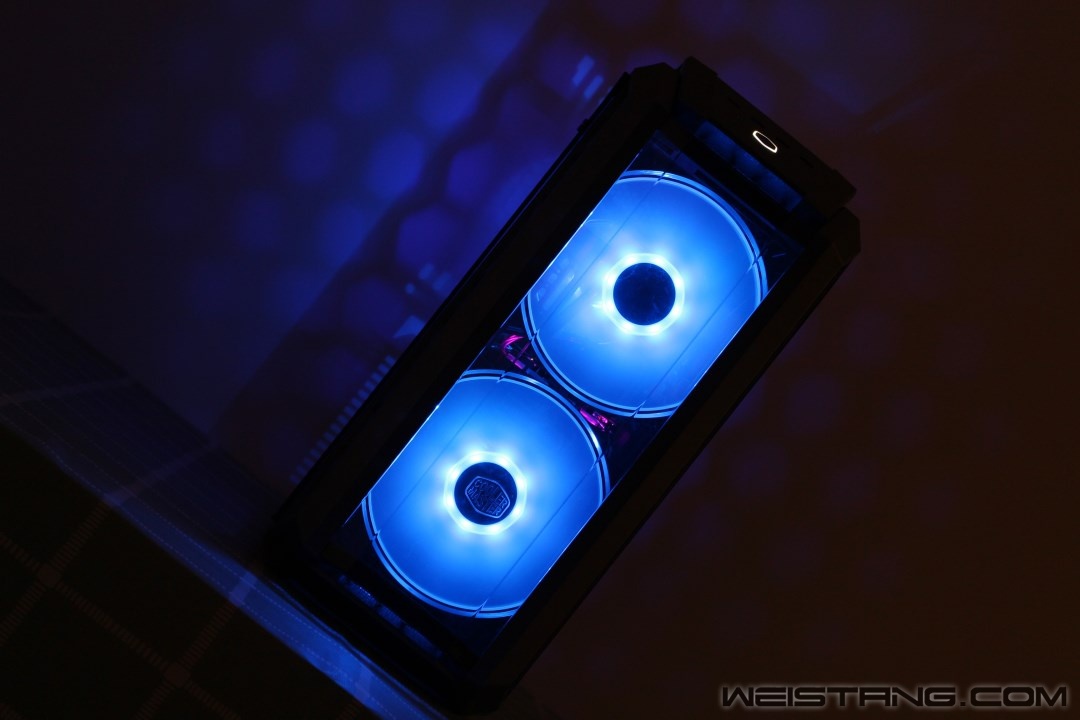

最后来几张上机的效果。
秀图结束。
最后来说说开箱的感受，机箱内部区域多设计为模块化的方案，比如电源仓、硬盘仓、遮线板、可拆卸硬盘架等。这种模块化的方案更多的是解决机箱内走线的凌乱问题，通过电源仓挡板和硬盘仓挡板以及遮线板尽可能的不让线路呈现在使用者面前，让机箱内看着更简洁，让没经验的装机新手也能装出老司机的简约风格。H500P对于前置风扇和顶置风扇的设计都有很好的扩展和兼容性，方便有水冷需求的玩家来一展身手。不过在拆卸电源仓挡板和硬盘仓挡板的时候会发现固定的螺丝特别多，拆完正面的螺丝还要拆背面的螺丝，操作起来比较繁琐。这么做虽然是为了更牢固的固定挡板，但是一定可以有更巧妙的方式让拆卸繁琐的问题更加简便。最近因为工作忙，只能跟大家分享这么多了，等不忙了再跟大家聊聊装机的过程和我的一些小心得。 |
