开篇
说好的全民"装"系列终于来了，尽管DIY一台PC对于一些有经验用户来说已经不是什么困难的事情了，但是如果每个人都会去DIY PC的话，可能这个行业又要有一大批人失业了，但不管怎么说技不压身嘛。尽管现在各大网站关于DIY教程的文章很多，但还是官腔居多，内容不太通俗，所以这次我有意来个全民“装”系列，献给那些想自己装机但是还没有经验的朋友。也可能是我屌丝心态难改，每次装到这种2K级别的主机心情都比较爽，倒是折腾水冷和高阶风冷的时候心情更平淡了，那么我们就开始这次的ITX装机之旅吧！
先来介绍一下大家经常提到的MATX、ITX、ATX主机，这几款都是主板的规格，其中ATX尺寸在这三种主板规格中最大，为 305 x 244 mm，MATX全称是Micro-ATX，MATX尺寸是244 x 244 mm附近，而ITX则是Mini-ITX的简称，ITX主板的尺寸多为170×170 mm，所以这三款主板在尺寸上的差别也会带来插槽上的区别，一般ITX主板只有两个内存槽，同时PCIE插槽也只有一个，但是小巧的尺寸更加适合我们打造小型化的PC，随着市场的需求，许多高配置的豪华用料的ITX主板也陆续增多了，这里华硕做的是最好的，比如Z97I-Plus和ROG M7I，就跟许多居家选择汽车一样，紧凑型的结构反倒受到了市场的青睐，ITX方案的主机也是近两年越来越火爆！不过装ITX有简单之处也有困难的地方，简单的方面就是接口很少，某些接口辨识度高，困难的方面就是如果搭配小箱子因为结构紧凑组装起来会比较麻烦，同时大多数入门甚至中端的ITX方案散热效能都一般，这也是ITX平台方案先天不足，不过通过合理的设计可以尽量弱化这些不足之处！
全套方案
先来说一下这次装机的方案配置，处理器是Intel 酷睿i3 4150+技嘉H81N ITX主板+金士顿DDR3 1600 8G单条内存+希捷500GB硬盘+讯景TS430电源+乔思伯C2机箱，每个配件的具体价格大家可以直接去京东查一下，大概预算不超过2K5，算是ITX准中端级别的核显方案了，而i3 4150主频3.5GHz，3M L3缓存，双核心四线程也算是目前高端的双核处理器了，讯景TS430是海韵S12II的成熟方案，口碑很好，乔思伯C2箱子是乔思伯众多ITX箱子中综合了紧凑结构与优秀扩展性这两个优点，同时细节也要比V系列更好一点。
第一步：先了解下配件
在我们确定好配置以及购置好配件之后就可以开始动手了，之前需要准备的就是一把PH2和一把PH1的螺丝刀，水口钳一把，黑色扎带若干，如果特殊情况还需要额外加一些风扇。大家可能经常高富帅在秀各种高端硬件和PC，尽管我们手头的这套方案只是2K5级别的，但是通过我们合理的动手与构思方案，也能够体验到很多的乐趣，玩什么东西都是一步步走扎实了。

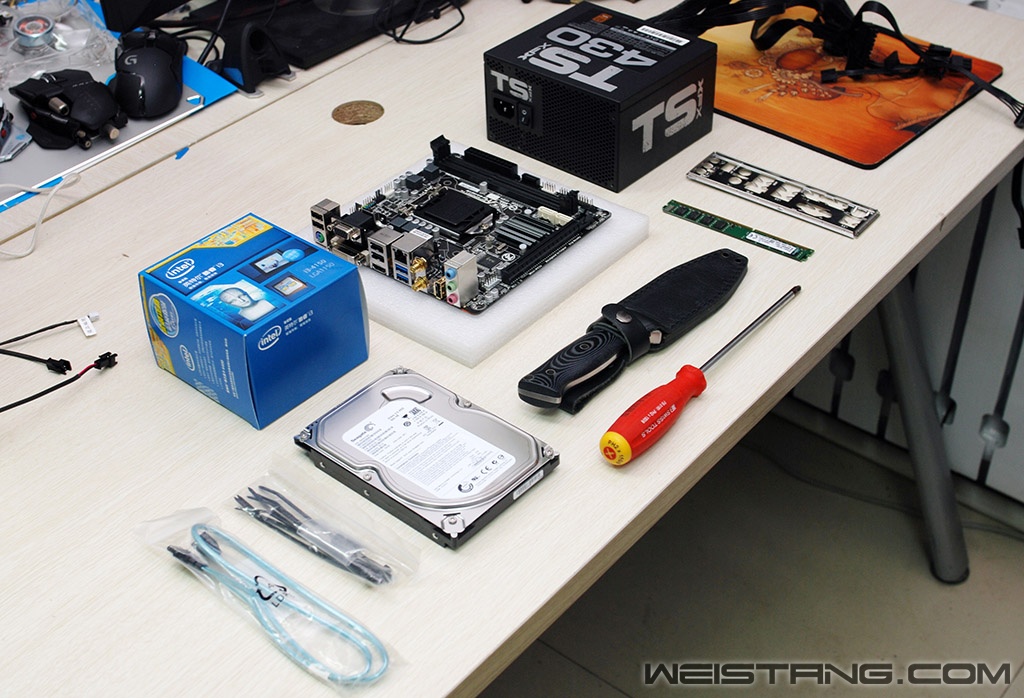

内部配件一览
在组装之前我们别着急动手，要知道具体安装时候不同配件需要注意的地方，比如这个3.5寸机械硬盘，那么在固定的时候要考虑减震的措施，ITX主板固定只有四颗螺丝，主板上的机箱前面板信号线以及usb、audio插线在主板位置上比较分散，接线的时候要注意，电源是非模组式结构，在安装的时候要考虑线材的固定。CPU是LGA1150接口的i3 4150，频率已经达到了3.5GHz，发热量在Intel双核处理器中算是比较高的了。
讯景TS430电源
ITX方案大家要注意考虑机箱的散热和静音，特别是C2这款箱子，内部结构紧凑，电源所形成的风道有利于机箱的散热，讯景TS430铜牌内部用的是一颗台湾ADDA HYPRO轴承的风扇，噪音的控制的比较不错。来自海韵S12II电源的方案，内部全日系元件的参数冗余度也较高，这也是长时间运行稳定的保障。
技嘉H81N主板
技嘉H81N主板
技嘉H81N这款板子是技嘉定位于入门级H81 ITX方案的板子，其实按理说这款板子的方案应该是用在B85这个级别的，但是技嘉为了加强在中端ITX方案的竞争力，B85单独发布了一款叫B85N-Phoenix WIFI的板子，而上一代B75N在供电方面的用料要比技嘉H81以及B85这两款ITX板子要好，也是因为Haswell改变了处理器供电单元的位置而降低了主板供电元件的压力！ITX主板一般都是6层PCB，这主要是布局太紧凑对PCB电气性要求较高的原因。
供电特写 这极个别的板子大部分都是这样的 相对来说微星和华擎要更好一些
左：i7 4790K的原装风扇 右：i3 4150的原装风扇
intel的原装风扇也是做得越来越寒酸了，我手头上正好有i7 4790K的散热器，所以正好把i3自带的散热器替换掉。
左：i7 4790K的原装风扇 右：i3 4150的原装风扇
明显i7 4790K的原装风扇做工更好一些，两者扇叶有区别，i7 4790k的散热器是富士康代工的，而i3 4150的散热器则是台达代工的，两者风格完全不同，而且i3 4150原装扇是12v-0.6A，4790k的原装扇是12v-0.17A，显然是后者会更安静一些。
左：i7 4790K的原装风扇 右：i3 4150的原装风扇
左：i7 4790K的原装风扇 右：i3 4150的原装风扇
只有i7 4790k的原扇是铜芯的，导热效能相对更好一点，不过也都是半斤八两，一般四热管的下压式散热器要比原装扇好不少。
第二步：CPU安装
上手组装的第一步先把CPU、内存以及CPU散热器都固定在主板上，不过如果你用的是体积比较大的散热器的话，那么散热器就要考虑最后安装了。其中比较需要注意的就是CPU的安装过程中要注意安装位置，只有一个正确的方向，因为有防呆设计，所以还是没什么难度的。

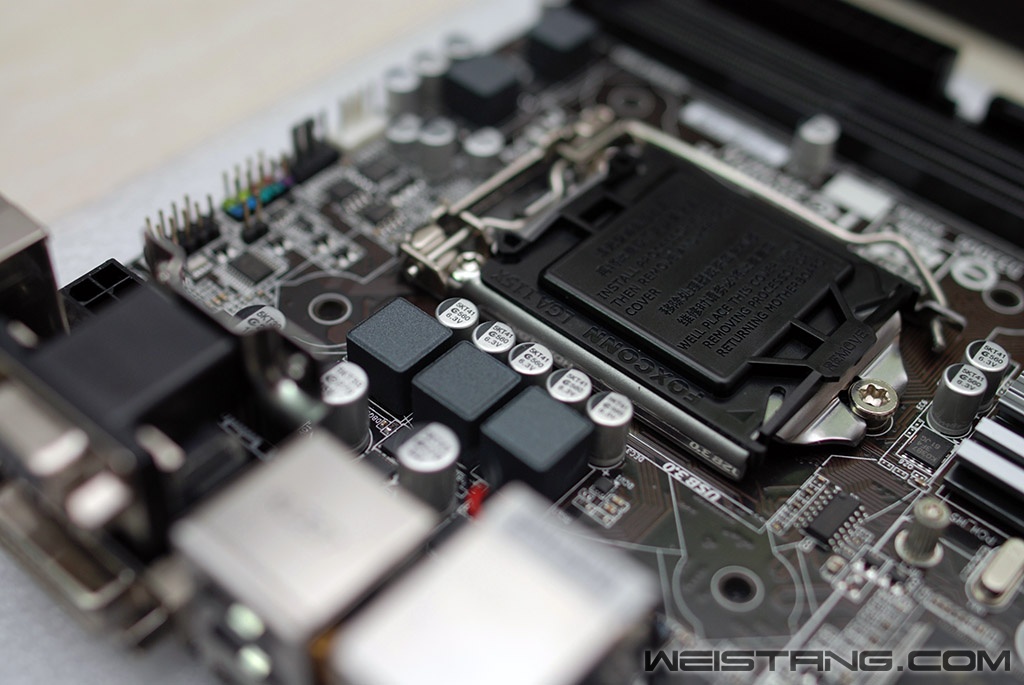

先打开CPU保护盖

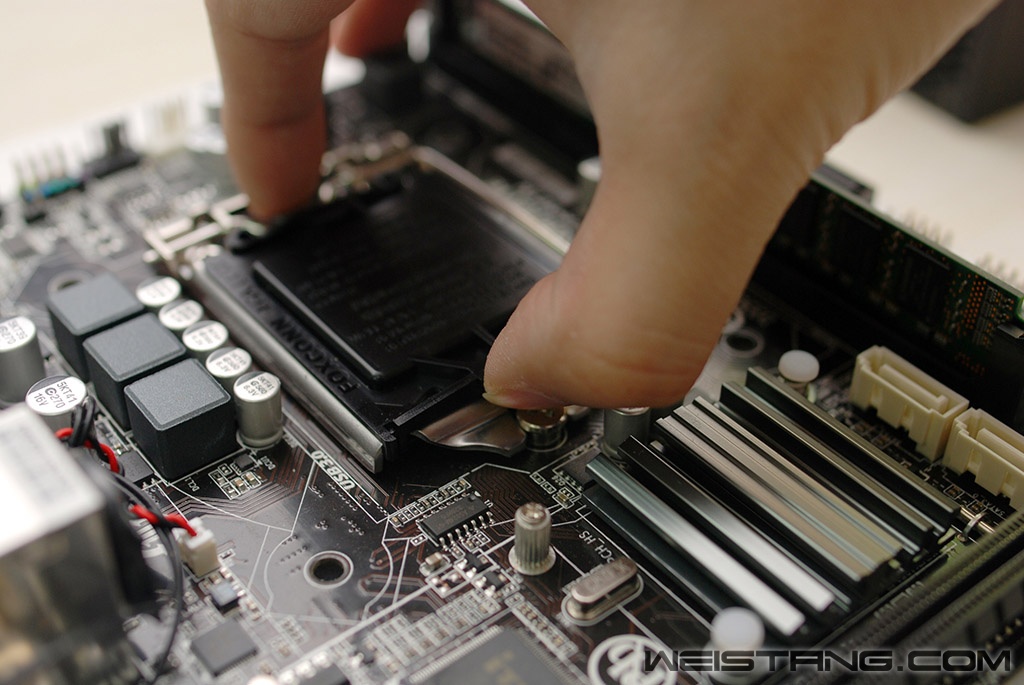

像这样 从一边抠起就可以打开了
这个过程要注意的是开盖子的时候一定要拿稳，下面就是cpu触点，尽管不容易出现这种问题，还是小心为好，防止中奖！
特写

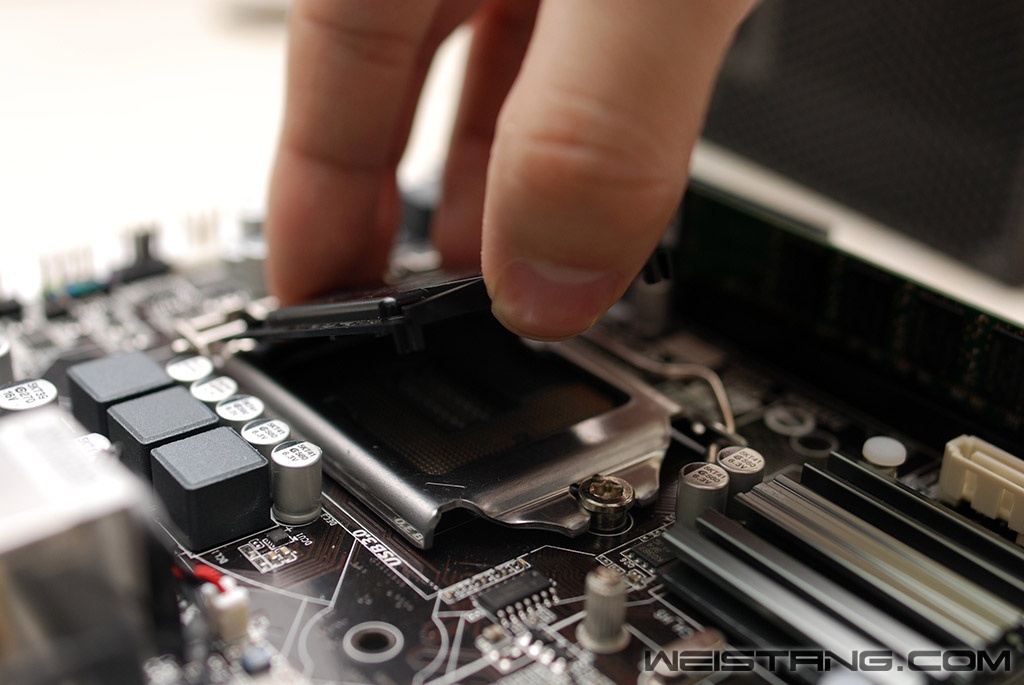

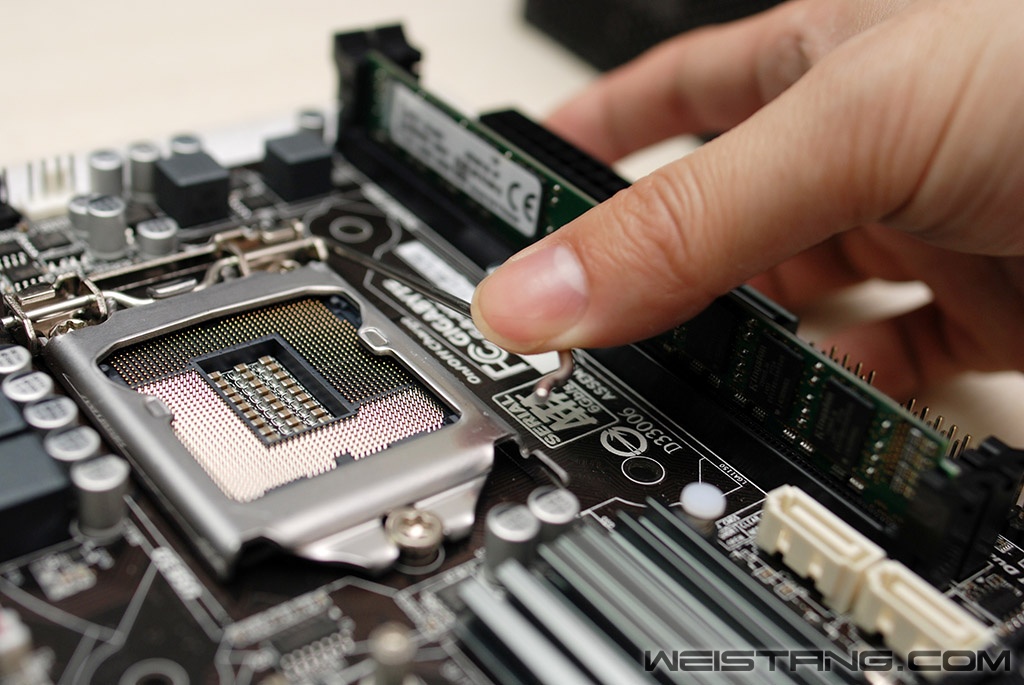

按下并向右侧外拉压杆 可以打开CPU插座压盖
压盖被打开了 这个时候不要着急上CPU 检查一下插座有没有问题 一般就是某个针倒下这类情况

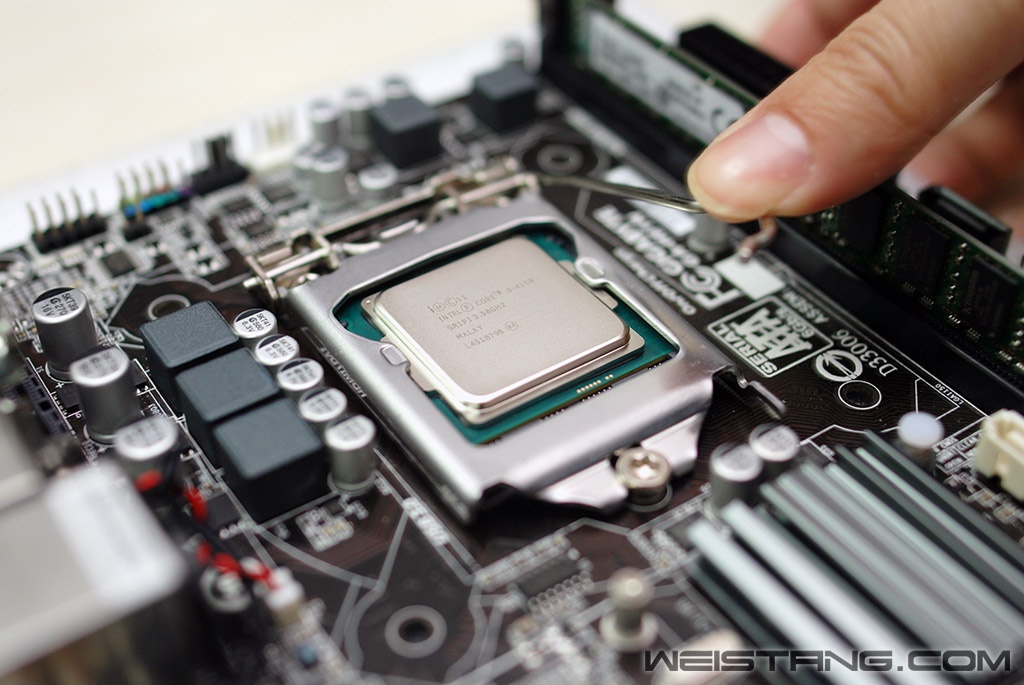

安装CPU
CPU两边有两个缺口部分对应插座位置有两个凸起，对应好位置之后就可以把CPU放在插座上了。
调整好位置
如果盖上压力盖子之后CPU金属顶盖两边的“耳朵”上会明显的压痕，其实还可以把压力顶盖摘下去，直接靠散热器压力把CPU顶在插座上，但是这种安装方法不推荐，主要是如果散热器扣具压力不够的话CPU可能会跟底座接触不良，不建议新手尝试！
盖上压力防护盖

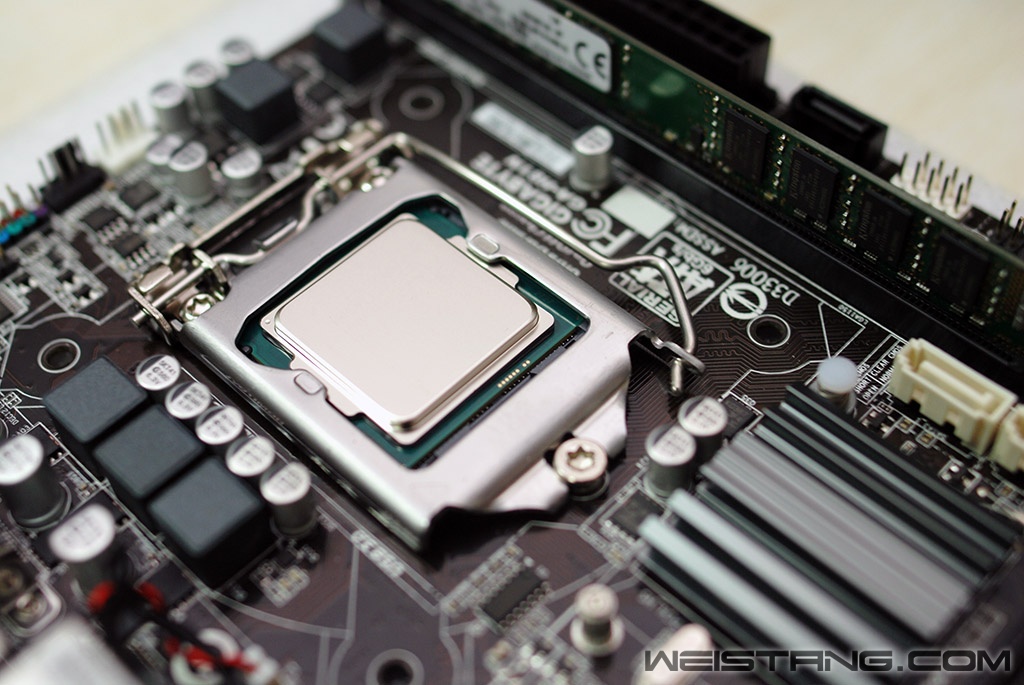

盖好了
基本上核心配件部分就搞定了 显卡我们直接用CPU的核显
第三步：安装散热器
intel的原装散热器很好安装的，只需要把散热器的四个白色卡扣对准主板CPU外围的四个散热器安装孔位就可以安装了。不过安装之前一定要先找到CPU风扇插座的位置，然后尽量选择散热器4针插头与风扇插座位置较近的方向来固定散热器。
如上图 散热器的卡扣对准主板的散热器安装孔位
对准之后 分别按下散热器四个角的“按钮”
上图是没按下扣具“按钮”的一边
按下后卡扣就可以完全穿过主板并且固定住了
下一步就是把CPU的四针风扇插头插在主板上，四针是支持PWM调速的，也就是在bios中可以开启CPU风扇温控，然后以PWM的方式来调节散热器风扇的转数。
安装散热器插头
看一下线头是否会挡住扇叶 如果可能出现这种情况 要用扎带把多出来的线固定一下

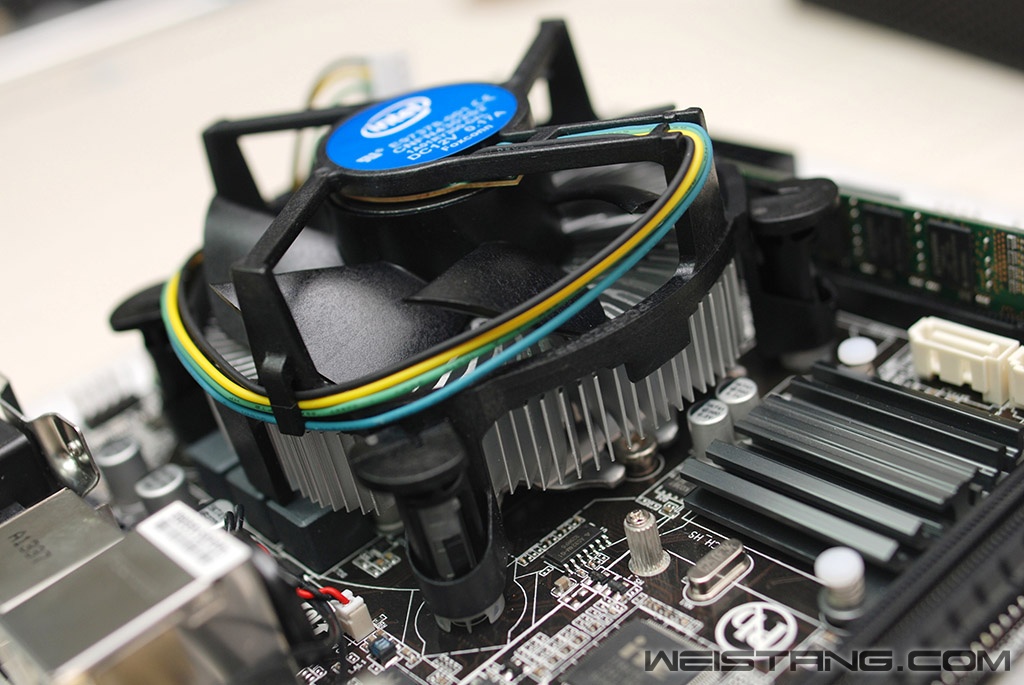

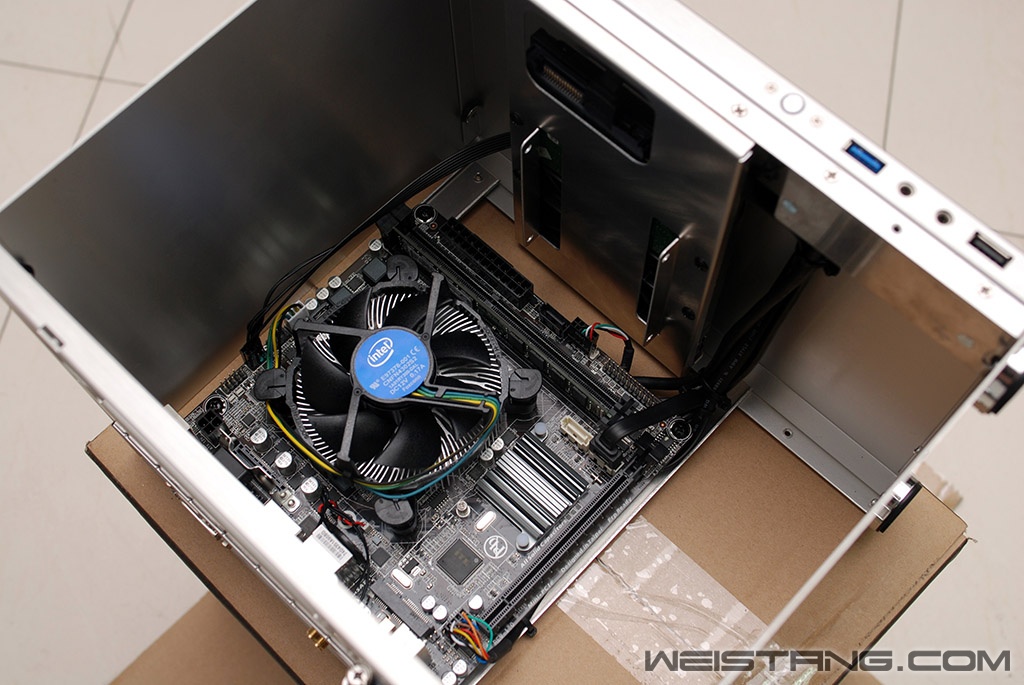

全部安装完毕
第四步：拆机箱
接下在我们安装主板之前要先了解一下机箱，一般都是需要把机箱侧板以及某些挡板拆下来，这样才有助于我们走线以及安装硬盘、主板和电源。

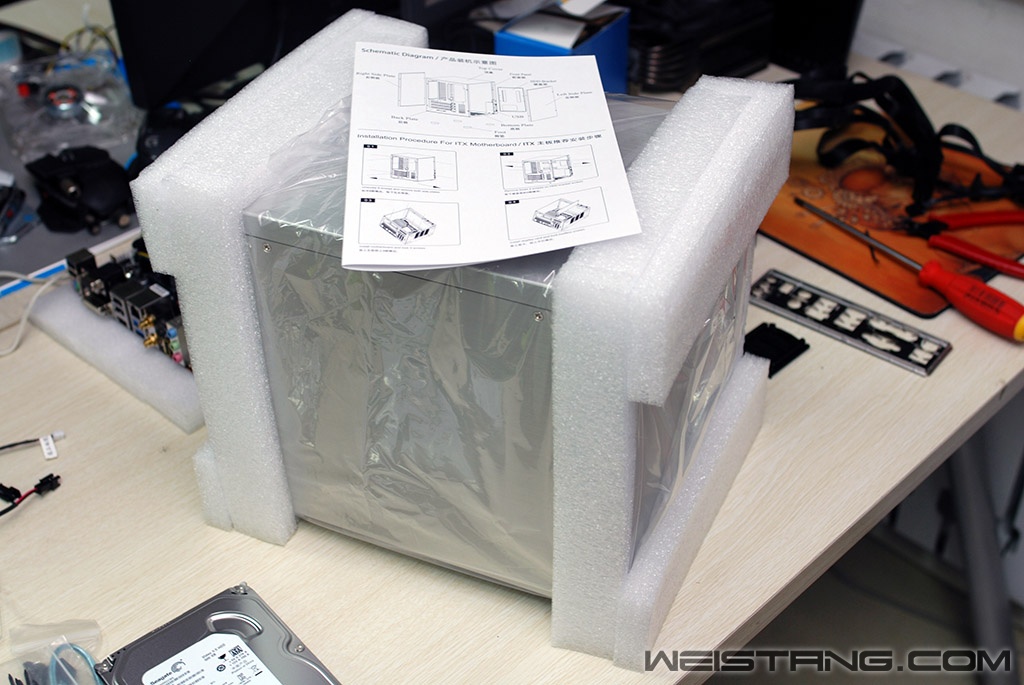

男人式开箱方式
取出机箱
先检查一下机箱外观有没有什么划痕之类的 然后看看机箱的配件包放在什么位置
乔思伯C2这款是银色全铝结构的，之前我们可以配合看一遍说明书，了解一下机箱的具体结构，也就是主板安装方向以及硬盘固定位等信息，C2有三个PCI档位，也就说后期如果上独立显卡可以上某些双PCI槽位的卡。
底部这个位置可以上硬盘也可以上风扇

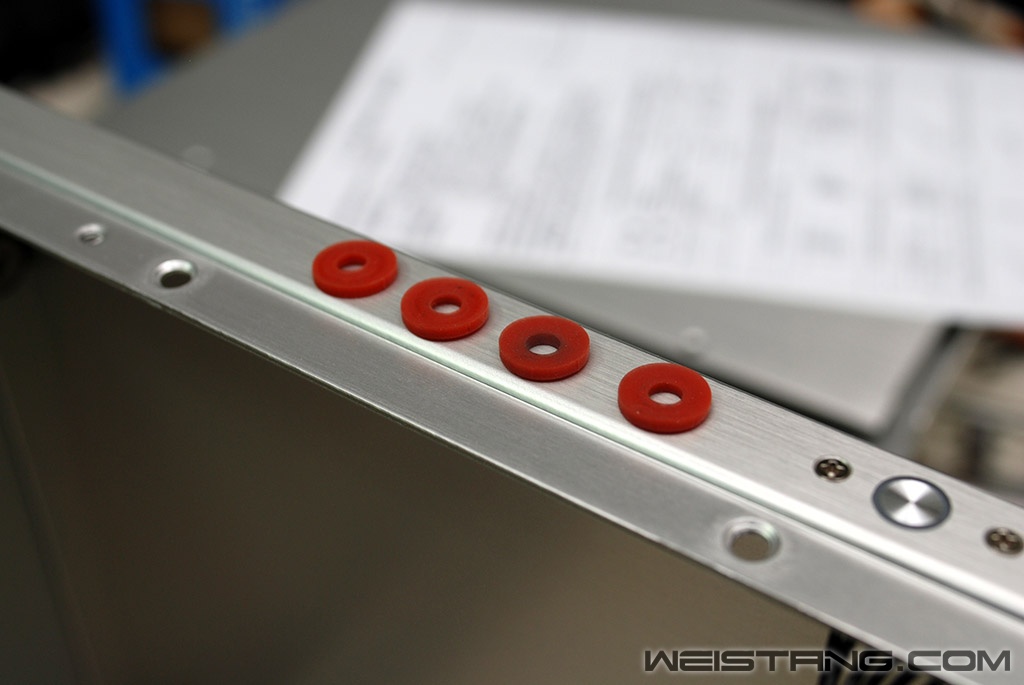

机箱侧板的螺丝有垫片设计 这也算乔思伯注重细节的表现了
元件包在机箱内部

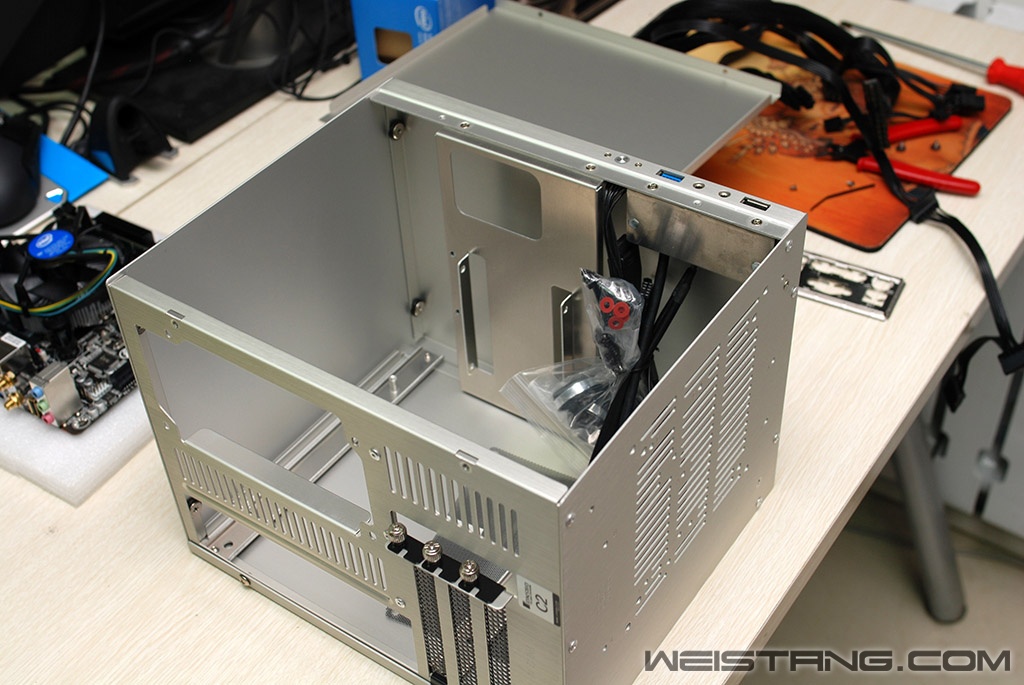

两侧的侧板都要打开
可以看到乔思伯C2这款箱子结构是硬盘可以安装在机箱底部或者机箱前部内，这款箱子最多可以安装两个3.5寸HDD以及一个2.5寸SSD。另外在之前我们一定要了解机箱的风道设计，基本上我们的电源会直接盖住主板的CPU风扇位置，这样CPU风扇进风就比较成问题了，需要我们考虑一下。

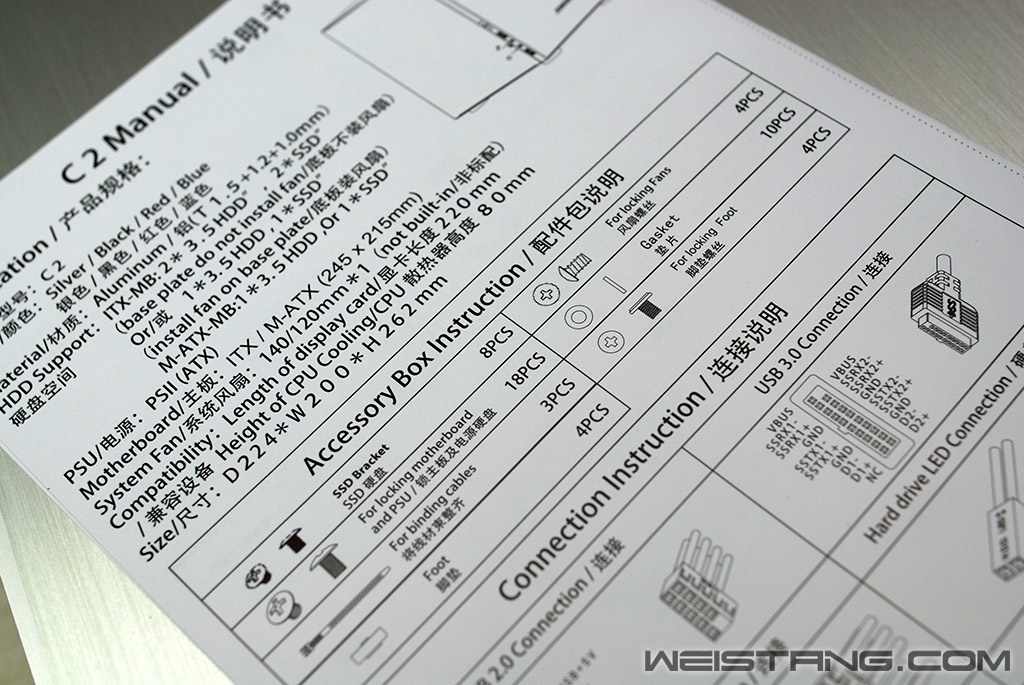

说明书介绍很详细
之前我们要检查一下说明书对应配件的数量跟实际元件包中的元件数量是否吻合。还要注意不同的螺丝对应安装不同的设备。
第五步：安装硬盘
3.5寸的机械硬盘震动和噪音都是非常巨大的，特别是震动方面非常明显，震动过大不但会引起机箱共振产生噪声，同时还会对硬盘本身造成不良的影响，因为内部是机械结构，所以震动时间长了，机械结构肯定会有磨损。所以我建议这种紧凑型的ITX方案的箱子最好搭配2.5寸硬盘的方案，或者就上2.5寸的SSD。

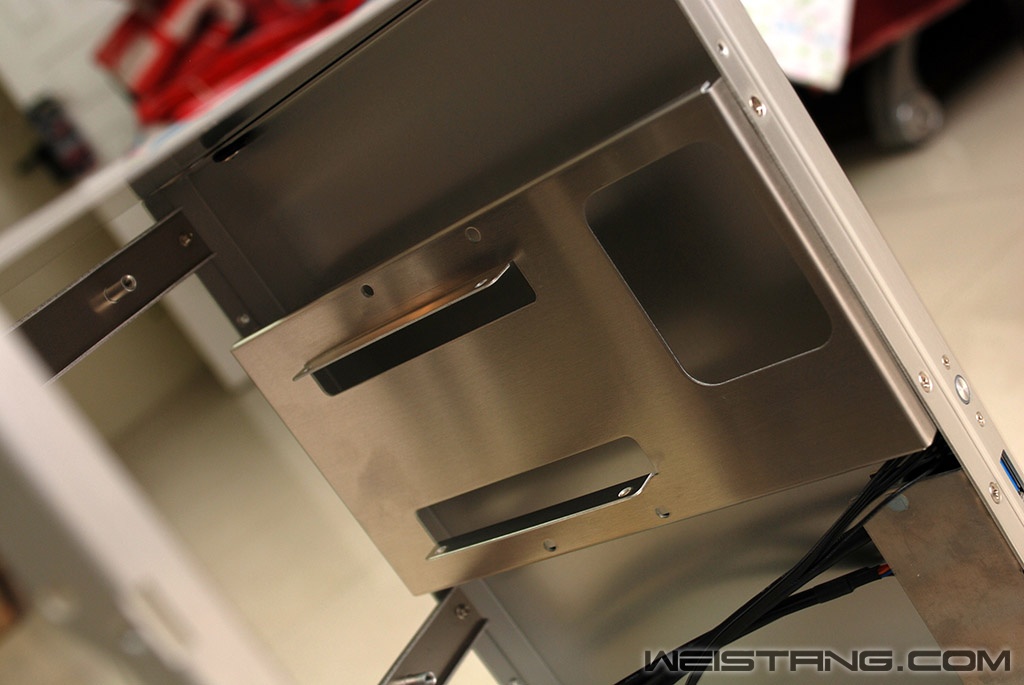

硬盘架子
我不想把硬盘安装底部，主要是为了考虑风道，这个C2箱子底部可以再加装一个12cm的风扇，所以我把机箱底部留给风扇，而硬盘可以装在单独设计的硬盘架子内。
首先拆下硬盘架子 一共两边四颗螺丝
硬盘的减震措施我用的是四个2mm厚的胶垫
如果硬盘安装架子没有任何减震方案的话 用胶垫做减震是很不错的
安装好了
第六步：安装主板
ITX主板其实固定一共就四颗螺丝，但是这确实差不多最麻烦的环节，真的不是我这个工科男犯病，而是如果想理线整洁一些的话，就必须在这个环节仔细一些，首先我们先把主板的接口挡板固定在机箱上，然后把主板放进去，先不要上螺丝，把机箱前面板插接线整理一下，看看对应接到主板上需要如何走线，同时结合一下箱子的结构，看看这些线能不能保证接头牢固的前提下尽量“藏起来”，也就是藏在主板背面或者藏在机箱背面，乔思伯C2这箱子固定主板只是两个钢条，所以我们只能寻求是否能藏在主板后面了，这些是需要我们平日多总结经验的。
结果发现有些线太短不宜藏线 那么我们只能先固定主板了
经过一番整理后的样子
前面板指示灯和按钮排线只能放在外面了，而前置音频线以及前置USB线都可以“局部”藏在主板后面！
特写

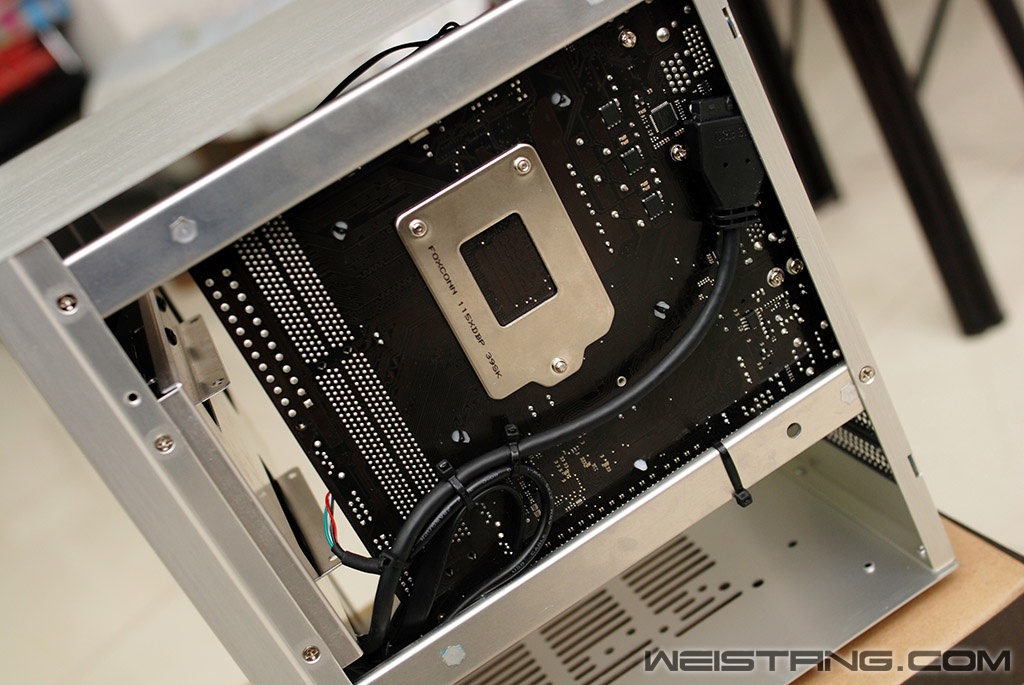

藏到主板背面的线
理线的时候一定要善用扎带 同时要注意接头不能不能弯的过猛 那样会损坏插座的
第七步：安装电源
C2机箱结构紧凑，上电源也是比较麻烦的，特别是没有定制线的非全模组电源，不过好在讯景的这款TS430采用了不少的扁线设计，节省了不少的空间，所以组装这种ITX紧凑型PC一定要注意电源线材是否合适。
拿出电源
这时候不要上来就固定电源，而是线目测一下对应各种接口的线材，看看线材的长度或者某些特殊位置的接头线能不能找到一个更好的固定位置，所以说啊，别看这类PC简单，想装的理想也需要你动脑的。

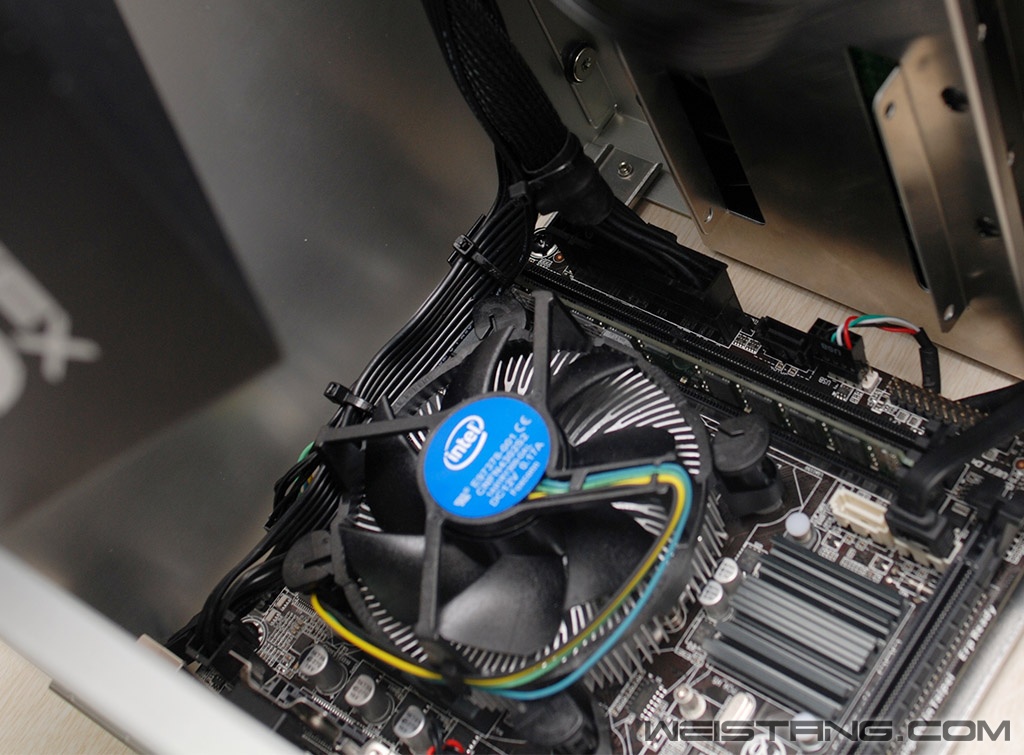

CPU的4pin供电线我可以用扎带绑在散热器的塑料卡槽上 然后贴着散热器与24pin电源线绑在一起
机箱底部装了一直AC F12进风扇 注意不要装反
这颗风扇的作用是从机箱底部把风扇吸进来，把相对较凉的气流提供给电源以及CPU散热器，而机箱内部并没有直接的排风扇，而是利用电源的风道行程排风，这种风道其实就是传说中的正压差风道！
其他的一坨线可以用扎带绑在一起
这个位置刚好可以塞进固定好的多余线材

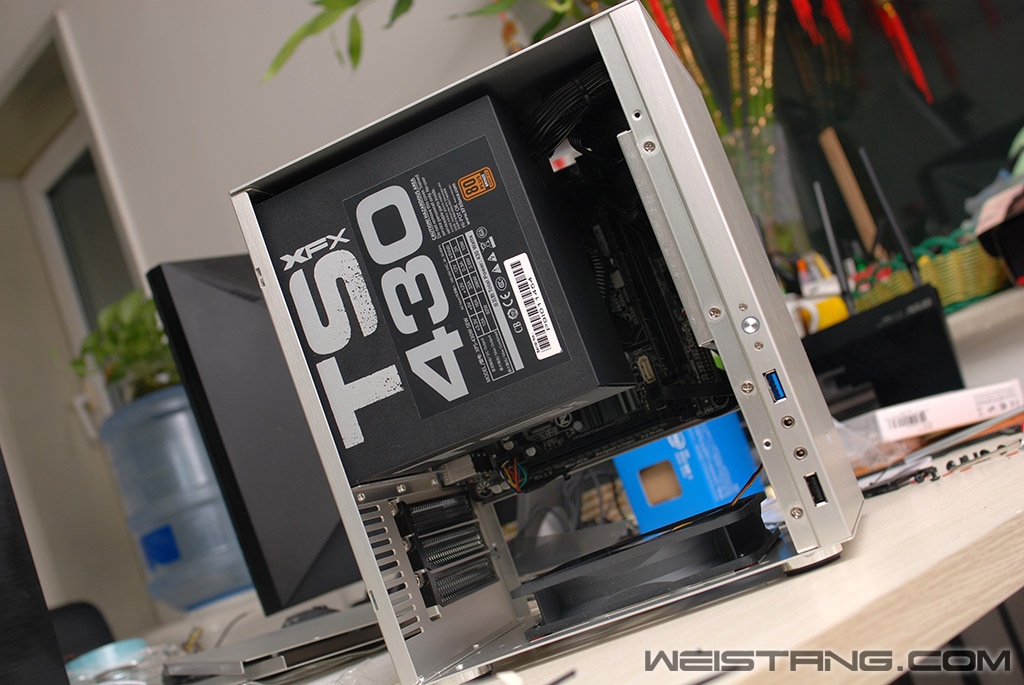

安装好电源
为什么要这么藏线？藏在电源后面不行么？那样的话会挡住CPU和电源的进风口，看了下图我相信大家就明白了！

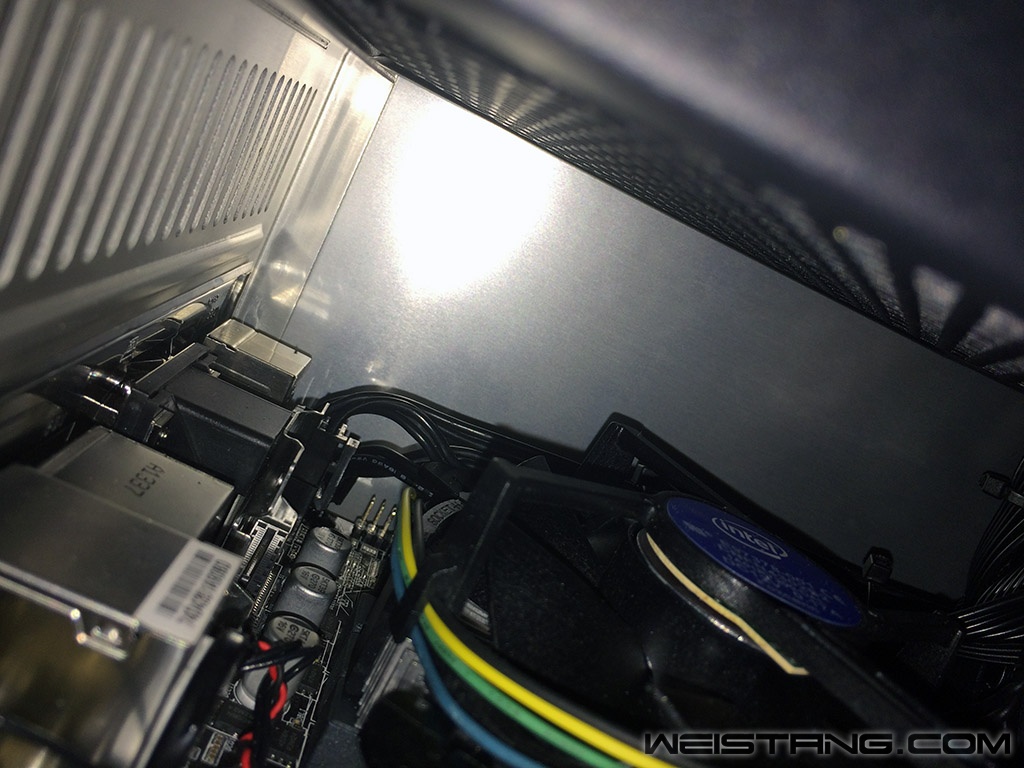

电源和CPU散热器之间
电源和CPU散热器之间
其实我们前面的工作也没白做，合理的走线可以为CPU散热器和电源进风口之间腾出不少的空间，而且这两个散热器之间是相互“争夺”风道的，主要是两者吹风方向相反，所以在机箱底部加一个进风扇很有必要！
赏析
讯景TS430这个涂装还真的有很浓的玩家气息，给原本死板的风格带来的了不少的活力！
如果硬盘装在底部的话走线也会更凌乱的
特写
特写
开始上电安装系统
上电如果出现问题大家也不要慌，如果机器能点亮，显示器能显示bios信息，那么基本上这套配置没有大问题，如果点不亮，特别是按开关没反应，这个时候可以拆下电源，松一下主板螺丝，重新插拔一下内存，看看是否某些位置有短路！一般不是很明显的人为损坏，如果你的配件都是正品国行的话，都会有质保的，踩雷不要紧，心情要淡定！
安装好侧盖
特写
特写
特写
C2方方正正的结构要比V系列看上去做工更精致一些，也确实是这样的！装系统，上驱动，安装更新，更新bios以及软件什么的我就不多介绍了！
总结
其实这套机器后续要可以进行一些折腾，比如bios设置优化，特别是CPU电压的优化对进一步降低温度有很大的作用。然后就是CPU以及机箱进风扇的调节也都有一定的折腾空间。下面上两张娱乐跑分和温度简测！
FC跑分
默电下Prime95 v28.5 x64
默认状态下受限于ITX方案散热瓶颈，所以核心温度在70多度也是正常，解决这个问题的方法就是降低核心电压，也就是所谓的降压变相超频！
本次“装X”到此结束，希望能给大家带来帮助！
|
