HyperX Alloy Elite（阿洛伊 精英版）电竞游戏机械键盘拆解评测——诚心之作！

S-ing

〓文前言〓
▼之前有幸写过一篇HyperX Pulsefire逆火FPS电竞游戏鼠的拆解评测（原帖https://www.weistang.com/thread-50838-1-1.html），这次带来的评测则是近期在游戏直播电竞圈里人气颇高的机械键盘——HyperX Alloy Elite（阿洛伊 精英版）电竞游戏机械键盘。此次轴体是我个人比较喜欢的樱桃茶轴轴体。
〓相关参数〓
1.轴体：樱桃MX茶轴。
2.无冲：usb下全域无冲。
3.功能键：独立多媒体独立按键控制、灯光设置按键、无极滚轮音量调节。
4.线缆连接：非镀金双USB固定式线缆设（一个为键盘供电、另一个为HUB口进行数据传输），尼龙线缆长178cm。
5.尺寸：445mm(L) x 227mm(W) x 36mm(H)
6.重量：1467g。
7.其他：卡扣式，可分离类肤涂层硬质掌拖。附送8颗纹路键帽。红色背光。
8.质保时间：2年。
〓产品开箱〓

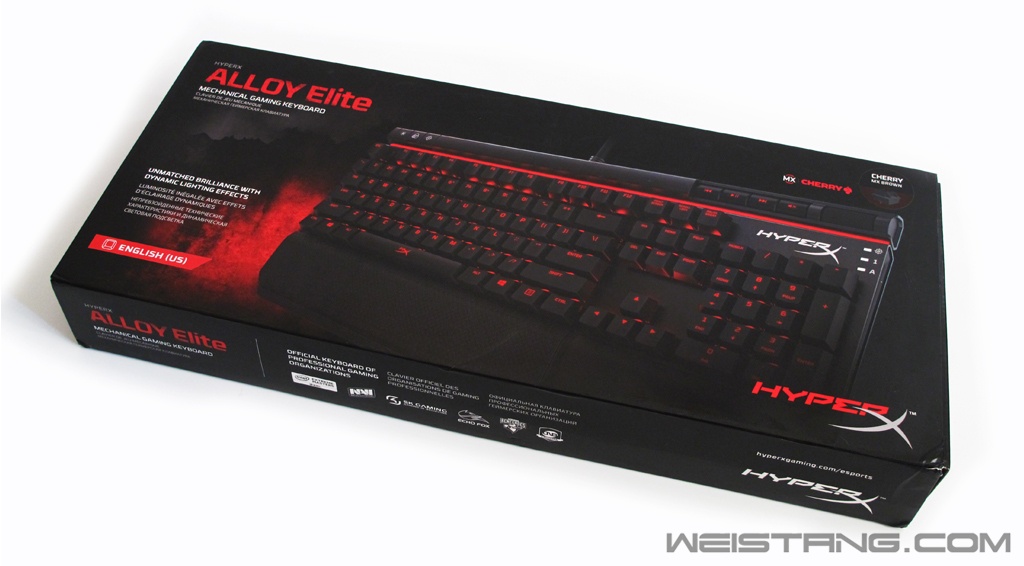

▼包装盒正面。黑红色基调的包装盒，部分图案采用UV工艺。

▼HyperX Alloy Elite（阿洛伊 精英版）电竞游戏机械键盘包装盒背面。主要是产品几大特点介绍。以及战队支持属性。

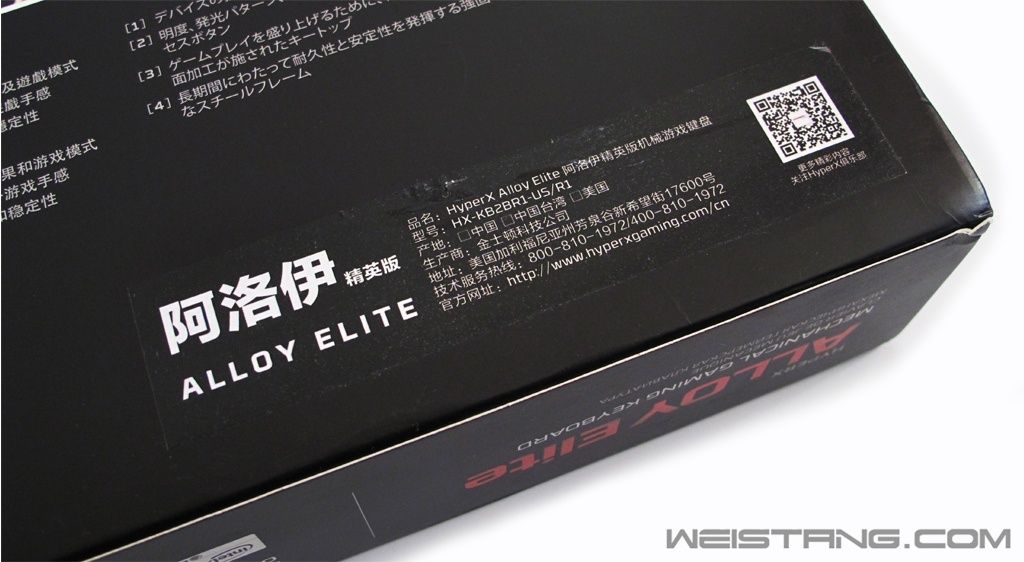

▼不干胶上的信息似乎暴露了产品线：中国台湾、中国、美国。恕我孤陋寡闻，美产的机械键盘我还确实没接触过。阿洛伊系列有FPS版（无掌拖、无功能键）、Elite版（可分离式掌拖、独立媒体及灯光控制按键功能）以及后续的RGB版（RGB背光的同时，在Elite版基础上增加驱动支持功能）。

▼封套设计，拉出硬质牛皮纸包装盒。

▼打开。

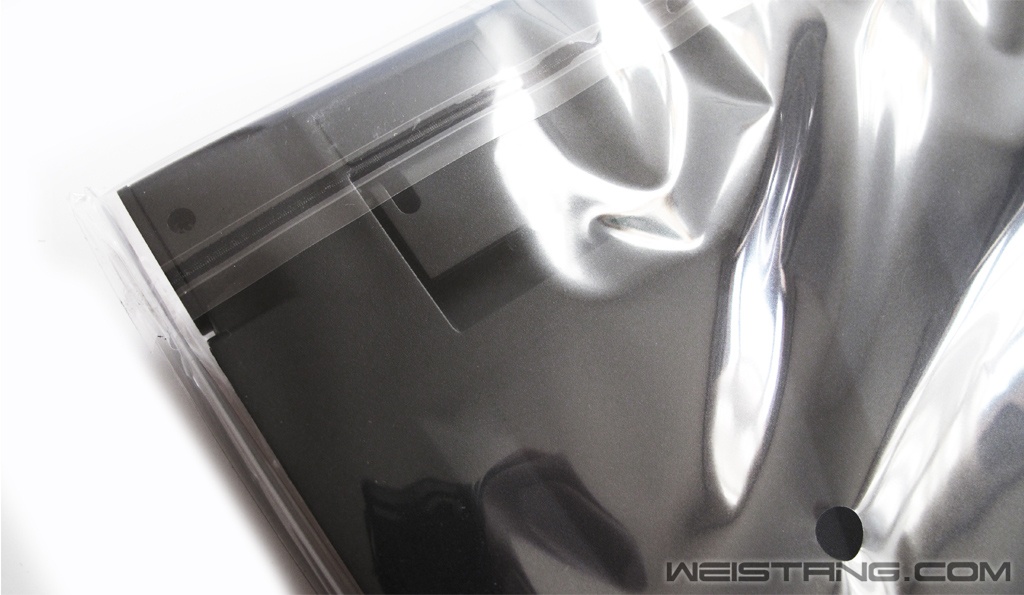

▼静电袋也是我接触过的键盘中第一个采用硬质袋进行封包的。

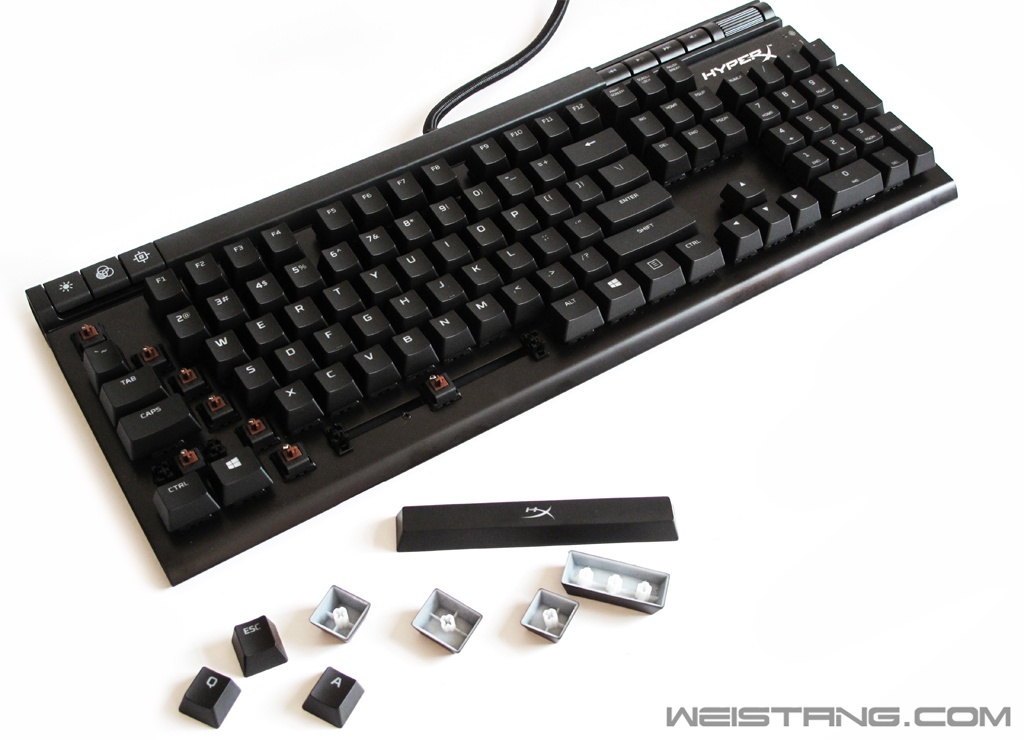

▼HyperX Alloy Elite（阿洛伊 精英版）电竞游戏机械键盘全家福：键盘主体X1、分离式类肤硬质掌拖X1、银色透光键帽X8、拔键器X1、说明书X1、质保卡X1。

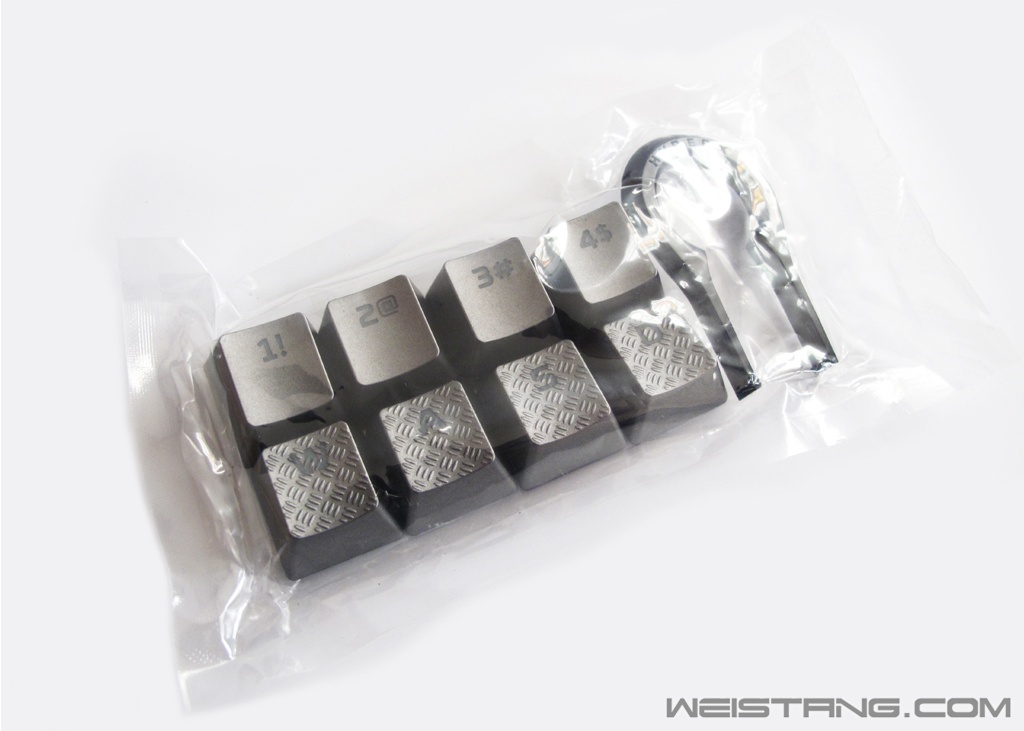

▼附送的8颗银色透光键帽，其中4颗“方向键”（针对FPS游戏）的防滑纹路键帽。同样，直接真空包装。

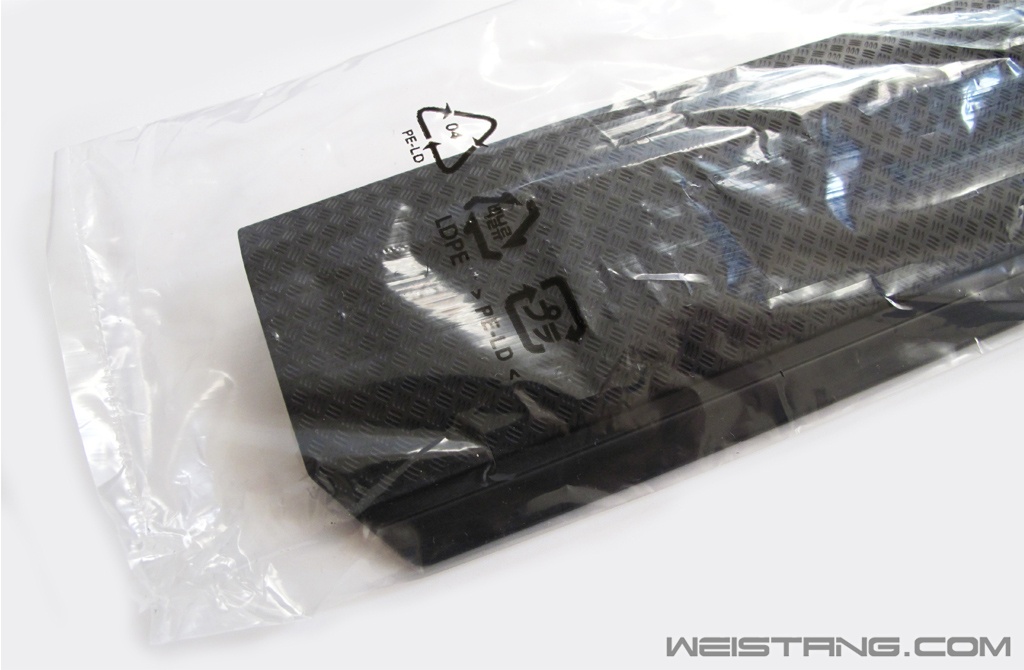

▼保护掌拖的静电袋。

▼可分离式类肤硬质掌拖全貌。掌拖设计为左右式的，左侧有防滑纹路，而右侧的数字键盘区域则只有LOGO没有别的纹路。

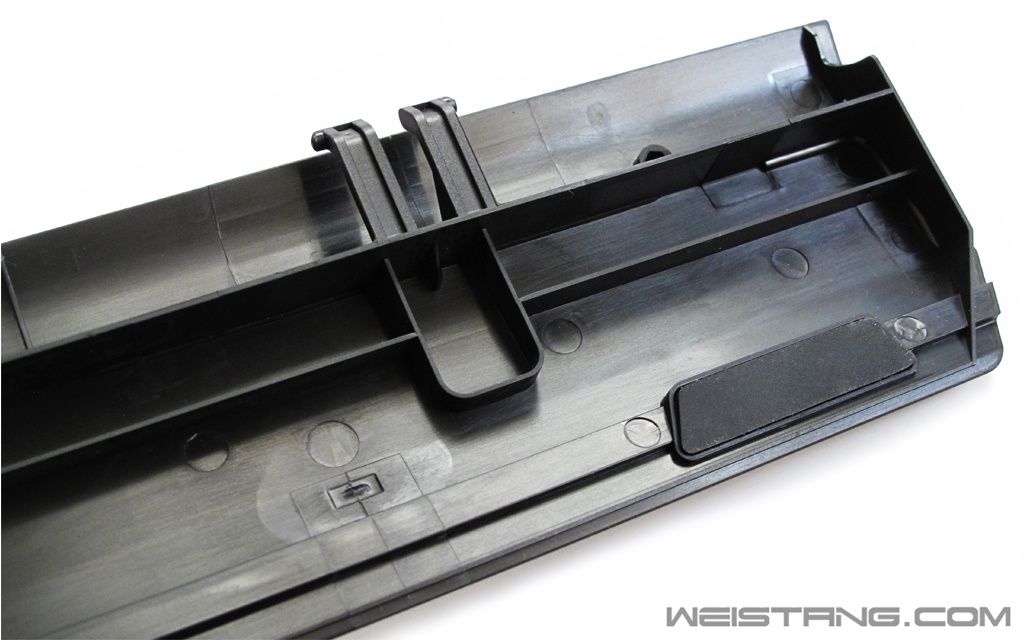

▼掌拖背面。只有3处比较大面积的防滑脚，以及因“单面”设计而采用加强筋结构。

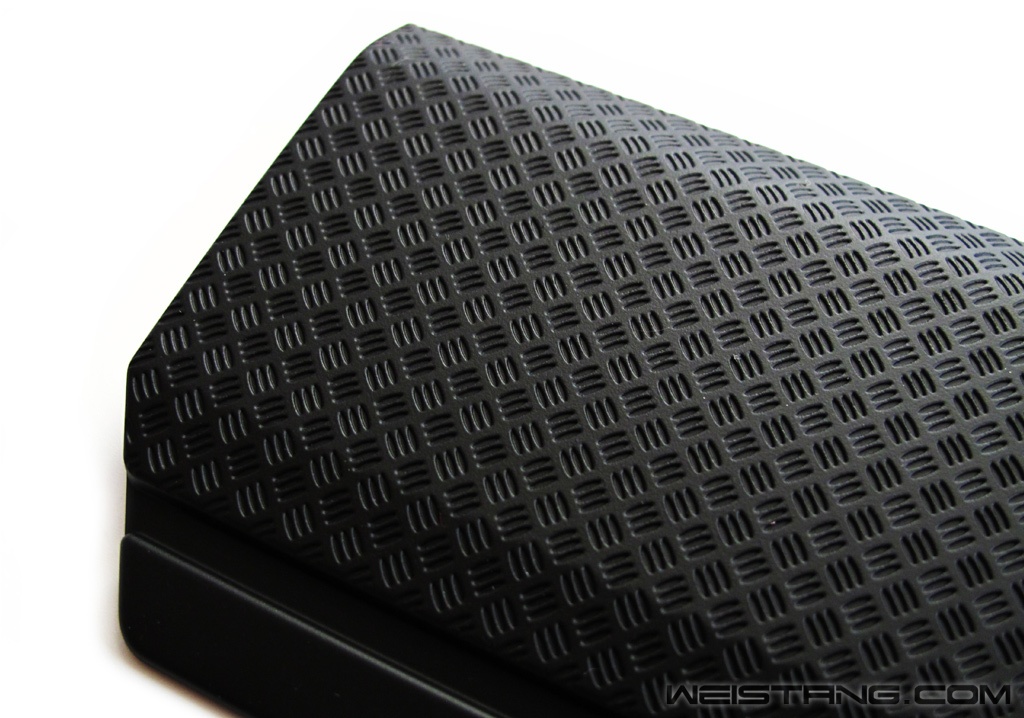

▼掌拖左侧部分的纹路。手感还是可以的。

▼凹槽的设计，把全尺寸掌拖分离为键盘输入区与数字键区。

▼掌拖右侧的“光面”区域。单也是类肤质的涂层。注意整个掌拖是有做“倒角”设计的。

▼掌拖部分的防滑脚与加强筋。注意上部的拆卸卡扣设计。可以讲，目前接触到的带分离式掌拖的键盘，HyperX Alloy Elite（阿洛伊 精英版）电竞游戏机械键盘的掌拖是最“紧”的。

▼HyperX Alloy Elite（阿洛伊 精英版）电竞游戏机械键盘主体。

▼安装掌拖后全貌。


▼键盘俯视图。键盘左上角为2枚灯光模式按键以及1枚Game锁定键（win锁定）。右上角为4枚多媒体按键以及一颗无极滚轮音量调节键。其余正常OEM键盘布局。

▼键盘采用无边框设计。

▼中顶部又粗又长的固定线缆。

▼键盘正顶面。

▼键盘正底面。

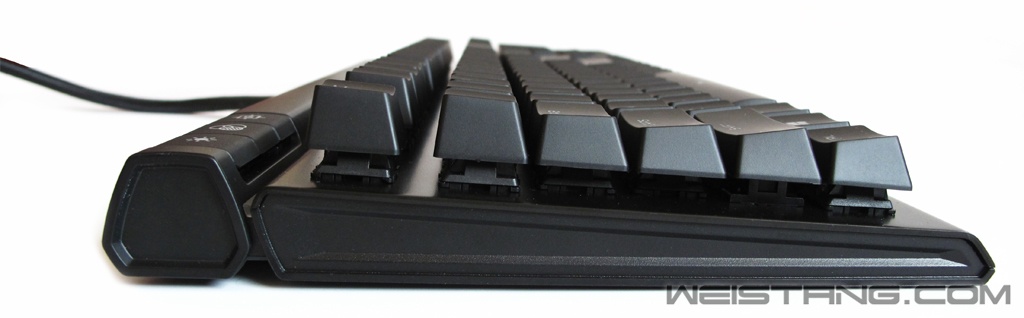

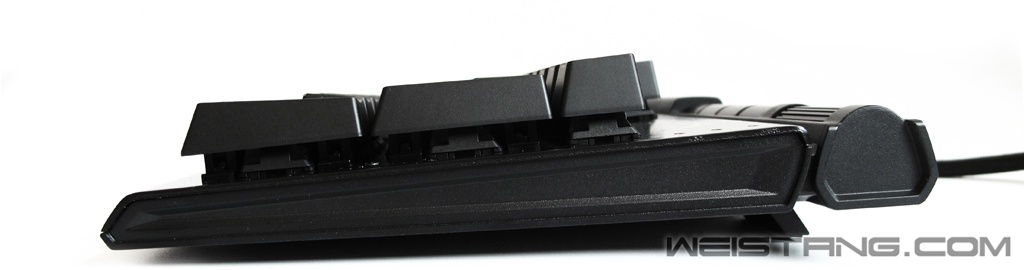

▼键盘左侧面，从这个角度可以看出，键盘采用“裸轴”设计布局。上壳为钢板结构。

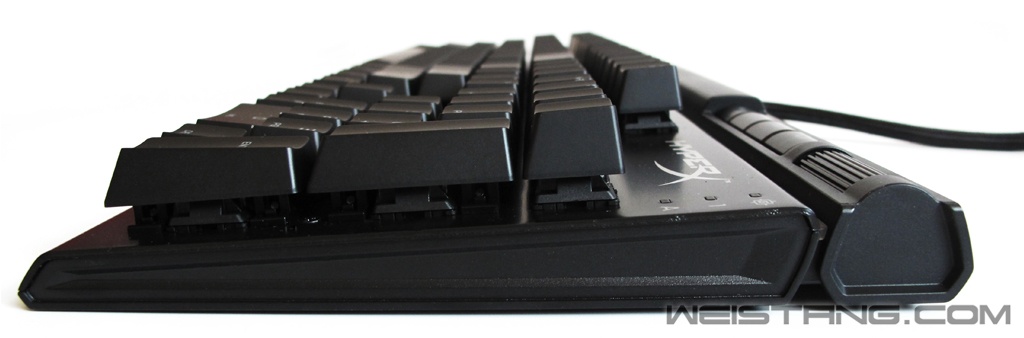

▼键盘右侧面。键盘设计为“上下”两部分。上部分为独立按键区域，而下部为键盘区域。

▼二级支脚放出。

▼键盘背面。依旧是比较硬朗的不规则几何图形元素设计键盘风格。

〓产品细节〓
▼非镀金的UBS接驳线。这里给个小建议，两个接驳线由于没有在插头上进行标识区分。而是采用黑白两色进行区分。白色插头的为键盘的供电线，黑色插头的为HUB支持。

▼分离束线口。后面则是粗粗的一根主线。

▼左上角的3枚按键分别为：灯光控制、灯光模式控制、Game锁定。

▼OEM键帽布局。整体键帽采用ABS涂层透光键帽。初摸手感不错。如果长期使用建议还是选购无涂层的ABS或PBT键帽。

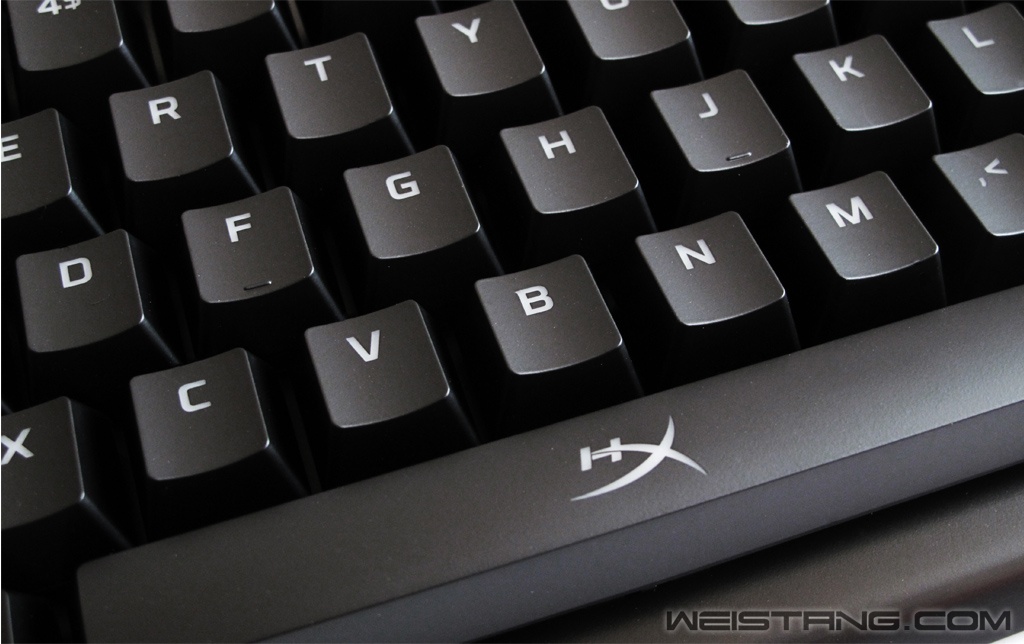

▼空格键上透光的HyperX标识。

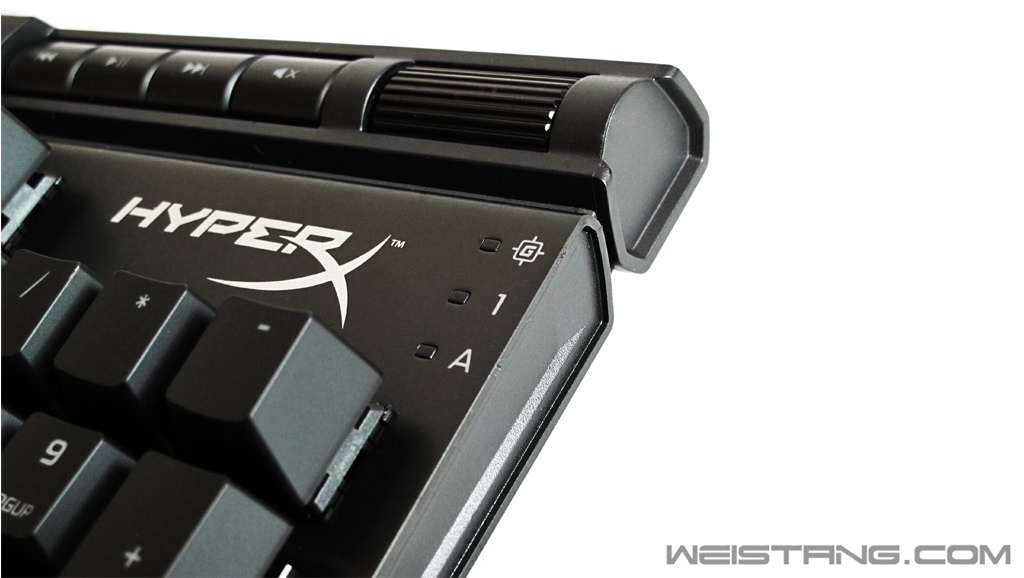

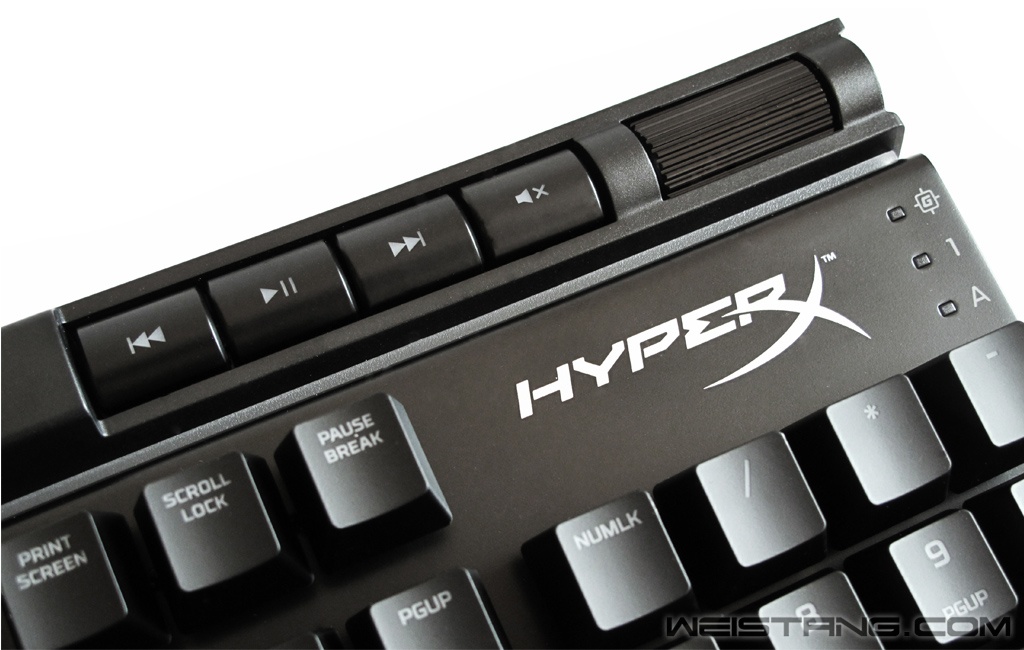

▼右上角的4颗独立媒体按键：上一曲、暂停/播放、下一曲、无极滚轮音量调节。LED指示灯则与传统的键盘不同，采用垂直排列，设计在靠键盘边缘一侧。左边则以一个银色HyperX  LOGO作为装饰。

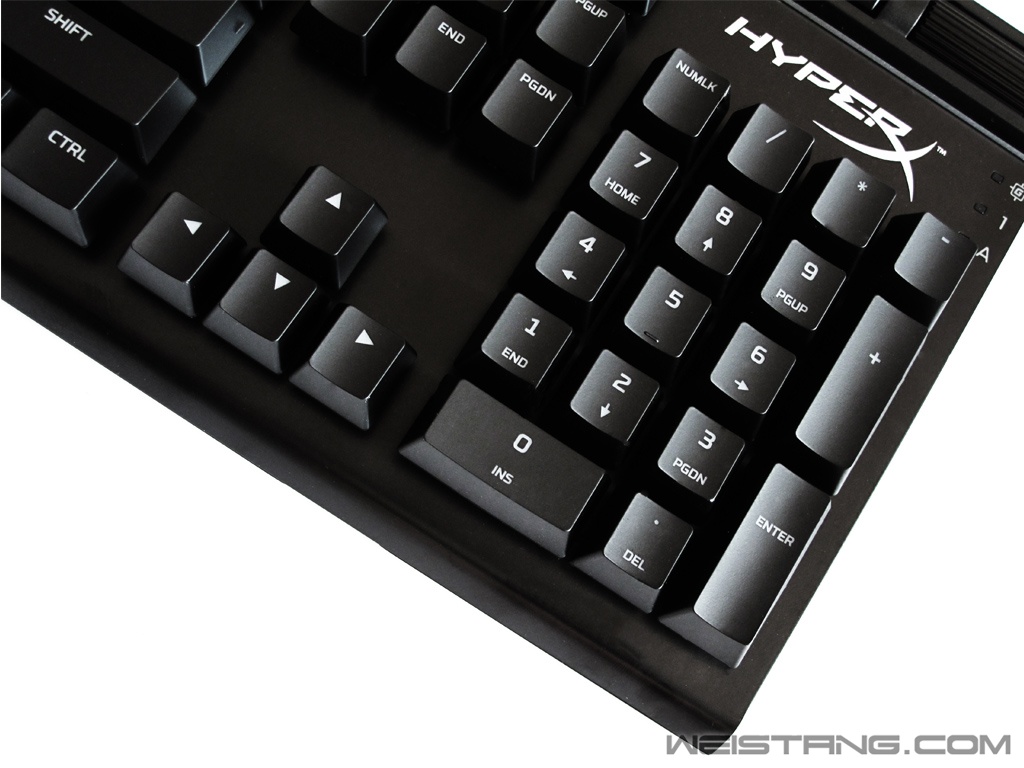

▼数字键与方向键区。

▼可以明显看出键盘的上下“两部分”。中间断开上下“两部分”的地方以红色背光灯带进行装饰。

▼二级支脚。

▼背面的超大防滑橡胶垫。凹槽为掌拖卡扣处。

▼独立功能键按键缝隙。按下手感回弹明确，偏硬。

▼HUB接口，只有一个接口，目测是USB 2.0接口。可以接驳一个鼠标或u盘之类的。

▼拔掉键帽，大键位为卫星轴设计。

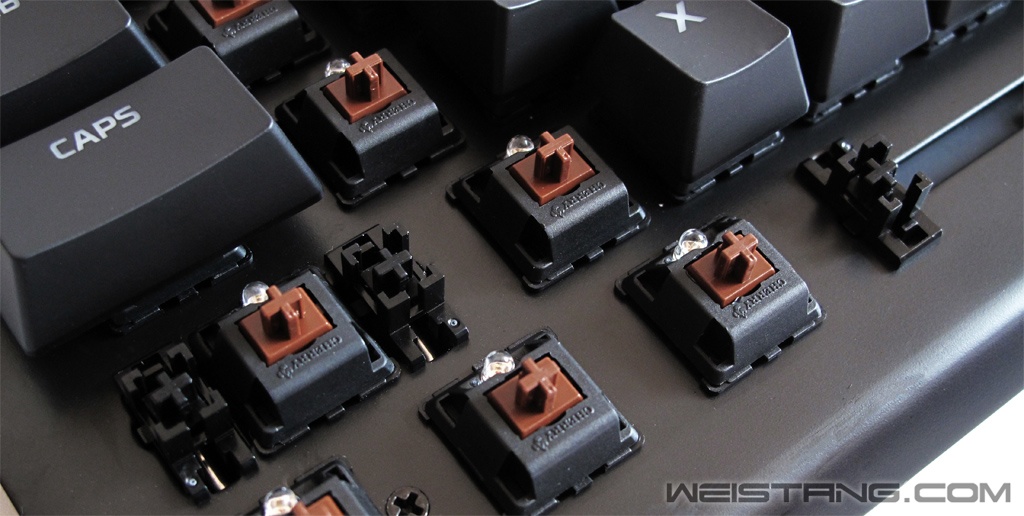

▼樱桃MX茶轴。轴体上部加装红色LED灯珠。

▼键帽内部结构。

〓产品拆解〓

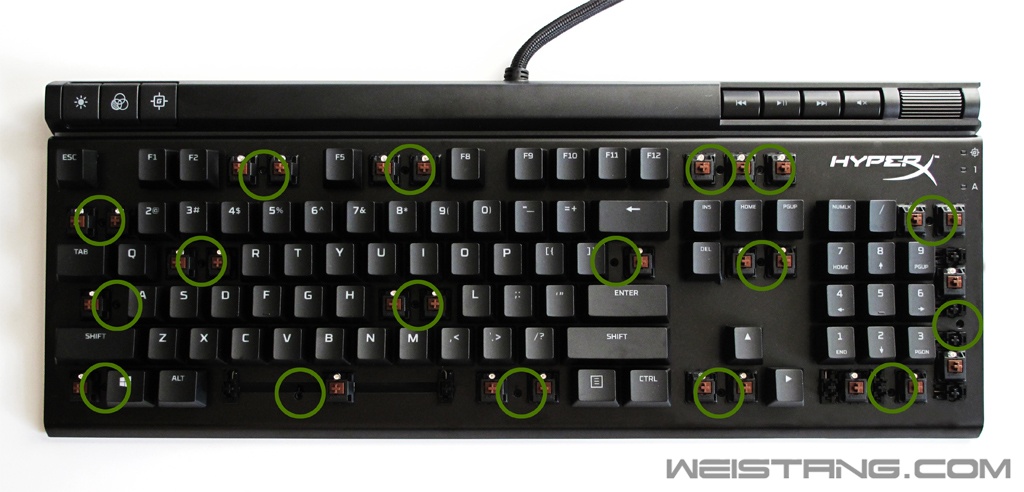

▼绿圈处为17颗螺丝位，下掉。背面5颗螺丝下掉，胶贴下是无螺丝的。

▼拆分上下壳体的时候注意这个位置，也就是键盘上下“两部分”分离的地方。红圈所示这里有个金属暗扣。拆解时一定要小心，不然上下壳体很难分离。

▼键盘底壳内部。

▼很明显，之前键盘为了让底壳更为坚固，采用了横向4条加强筋进行设计，由于后面PCB与底壳以及线缆部分更易装配，让出空间，进行了集体“移除”。

▼底壳所示批号，专为金士顿研发设计的。

▼上壳。PCB全貌。这里采用了子板与主板进行排线连接设计。

▼HyperX Alloy Elite（阿洛伊 精英版）电竞游戏机械键盘主控为NXP（恩智浦）的 LPC11U14芯片。LED控制芯片为sonix（松翰）的D1734JG。

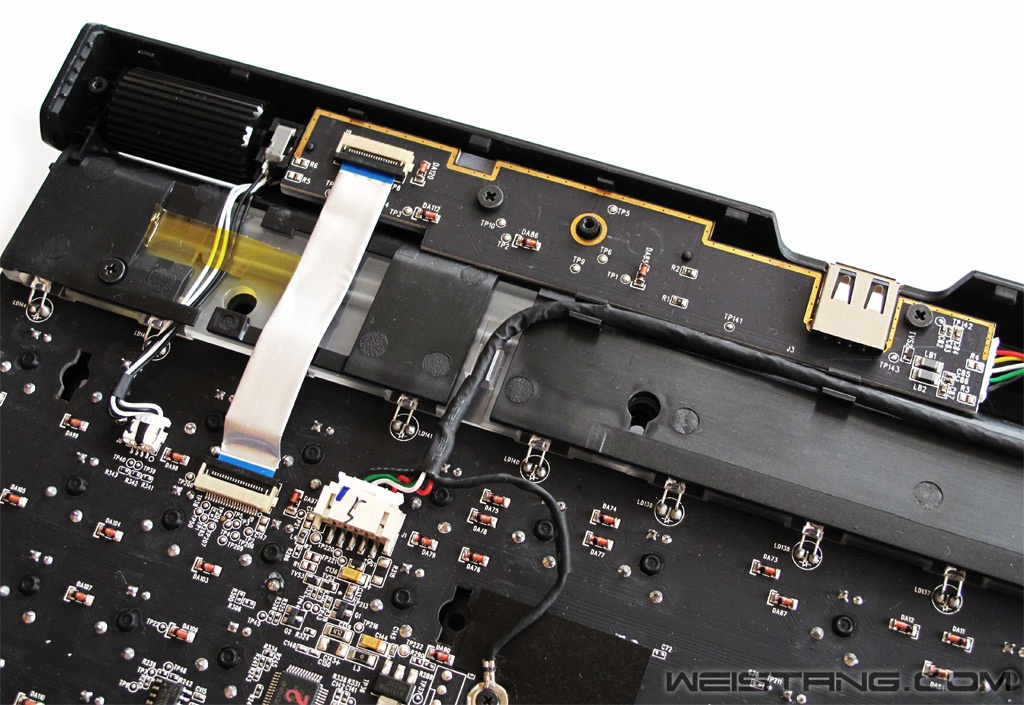

▼多媒体功能子板与主板连接方案。中间部位为LED灯带。可以看到LED的引线接焊脚。

▼灯控子板与主板连接方案。

▼从侧面可以看出键盘上壳结构。

▼媒体键子板正反面全貌。

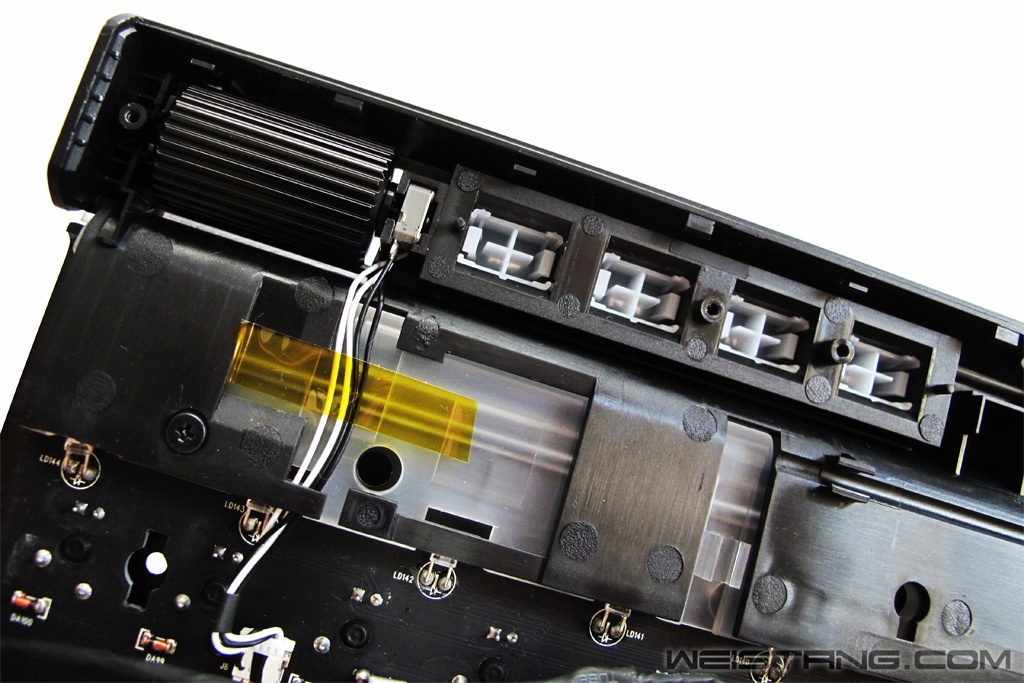

▼无极滚轮设计方案。由于这块不是很好移出来，所以不在进行向下拆解。不过可以说都是独立模块，即便是后期损坏也可以很好的自行维修。

▼灯控键子板正反面全貌。可以看到3颗灯阻。

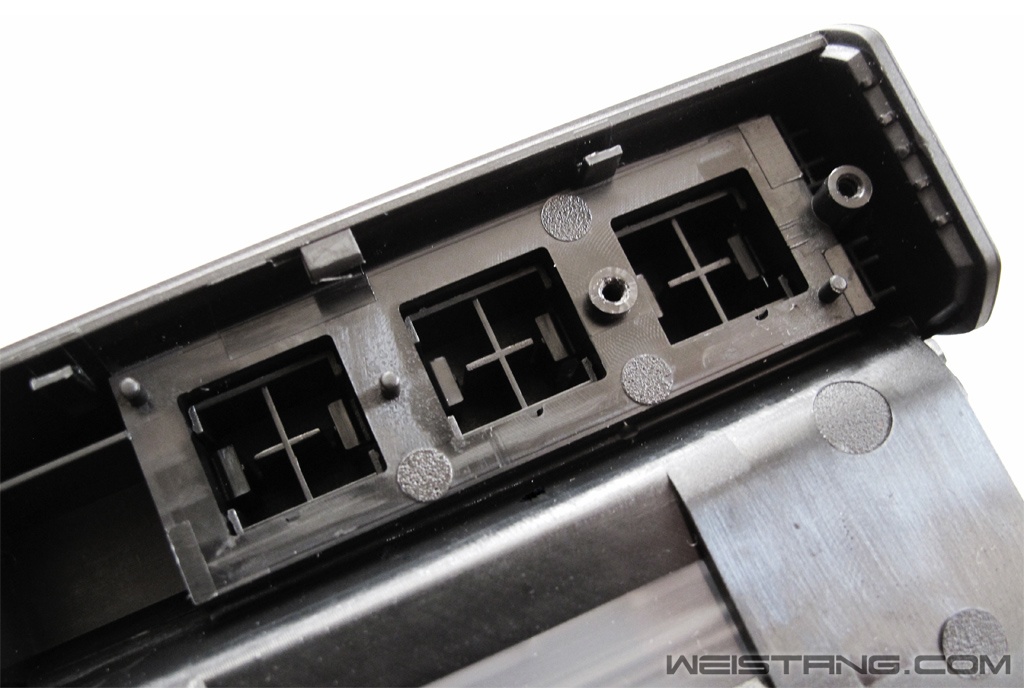

▼按键结构内部，也是卡扣设计。

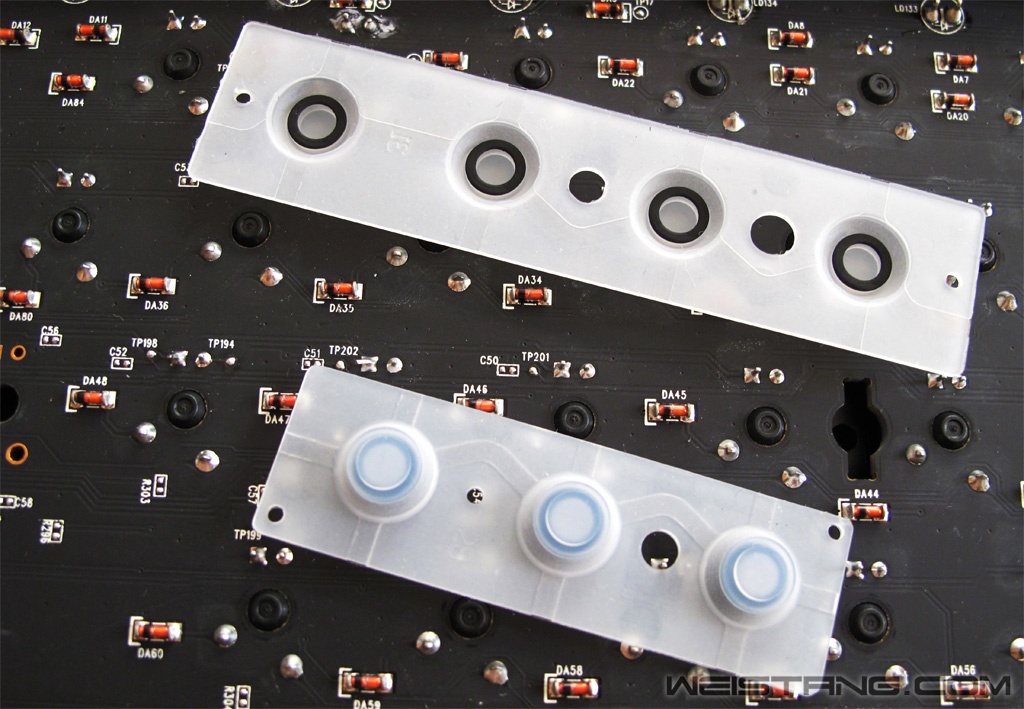

▼独立按键的薄膜件。

▼导光条与LED灯珠。

▼主线缆一头进行接驳插接，另一个根为接地线。


〓上机加电〓
▼由于HyperX Alloy Elite（阿洛伊 精英版）电竞游戏机械键盘没有驱动支持，所以，基本实现调节操作都在键盘按键上实现。

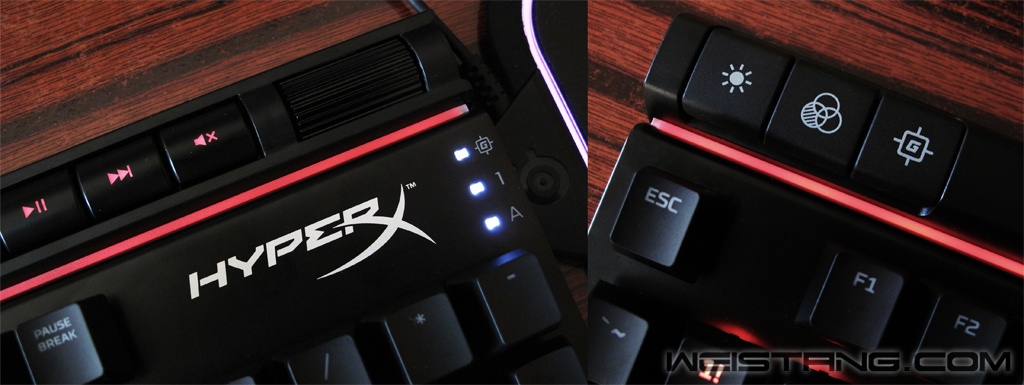

▼灯带及LED状态灯效果。

▼红色背光整体效果。



对于这款成熟设计的键盘我不必多说什么。因为金士顿HyperX 系列选用的键盘设计方案是业内比较知名的一家台湾设计公司，当然此公司多次在全球各项设计比赛中获奖。
