[分享] 教你解决换微动时候焊盘脱落的问题

[复制链接]
发表于 2014-1-19 00:19 | 显示全部楼层 |阅读模式
我想知道如何修补焊锡焊掉的铜?比如温度过高后导致把pcb上面的导电铜圈搞掉了、何解?

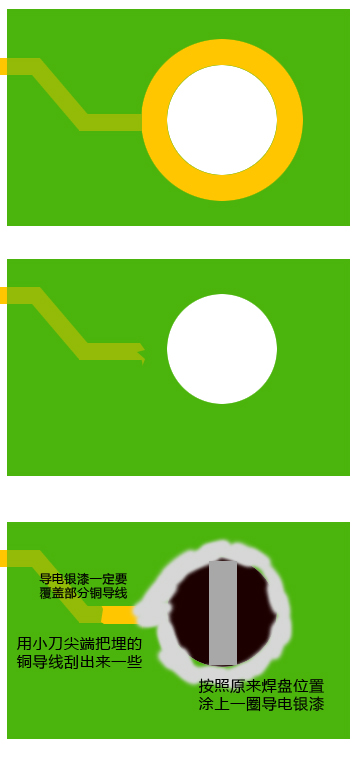

第一种情况(焊盘连接的埋线在PCB底部):





ps:瞎画的可能看着略抽象

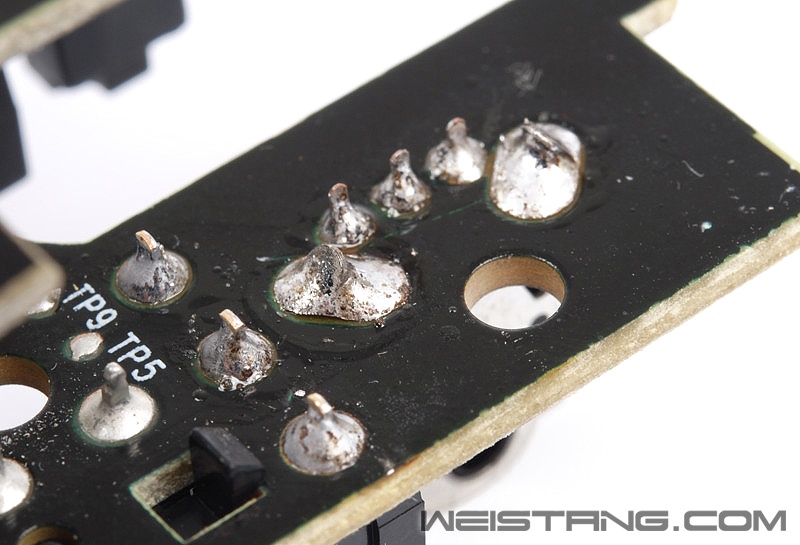

最后效果就是微动底部塑料和引脚堆满的焊锡会夹住PCB,导电银漆有一点黏性的 如果不放心就在堆满锡后用502把焊锡和PCB之间的缝隙涂一下。

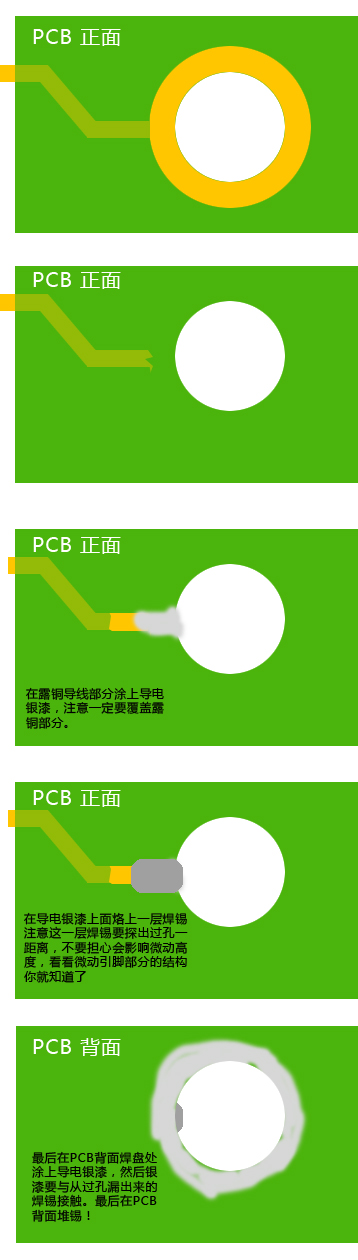

第二种情况(焊盘连接的埋线在PCB上部):这种情况比较棘手,相对来说麻烦一些



       不用担心最后和微动引脚焊锡接触的部分少,这种微动开关信号基本上对电气性要求不高,能导通开关信号就好,另外在试验的时候,可以先在PCB露铜的地方找一个元件测试一下是不是再一个电路节点上,如果这样我们就可以判断最后银漆或者焊锡修补后的导通情况了。






评分

1

查看全部评分

发表于 2014-1-19 09:19 | 显示全部楼层
哎哟,还不错哦,技术贴

点评

周日起的这么早  详情 回复 发表于 2014-1-19 09:32
 楼主| 发表于 2014-1-19 09:32 | 显示全部楼层
撸在何方 发表于 2014-1-19 09:19
哎哟,还不错哦,技术贴

周日起的这么早
发表于 2014-1-19 13:21 | 显示全部楼层
这个东西有用啊 焊盘脱落以前就是悲剧的标志
发表于 2014-1-20 22:48 | 显示全部楼层

早起的虫子有大肥鸟吃
 楼主| 发表于 2014-1-21 03:07 | 显示全部楼层
撸在何方 发表于 2014-1-20 22:48
早起的虫子有大肥鸟吃

发表于 2014-2-19 18:24 | 显示全部楼层
看这么麻烦,不如飞线了

点评

飞线简单些 但有许多飞线过敏党  详情 回复 发表于 2014-2-19 19:37
 楼主| 发表于 2014-2-19 19:37 | 显示全部楼层
imQi 发表于 2014-2-19 18:24
看这么麻烦,不如飞线了

飞线简单些 但有许多飞线过敏党

点评

直接绕线发就好了  详情 回复 发表于 2014-2-19 20:24
发表于 2014-2-19 20:24 | 显示全部楼层
大胖鸟 发表于 2014-2-19 19:37
飞线简单些 但有许多飞线过敏党

直接绕线发就好了
 楼主| 发表于 2014-3-23 21:19 | 显示全部楼层
龙雕玉 发表于 2014-3-23 20:48
手艺不错嘛。导电银漆一碰到烙铁会不会融化流走了?

直接用烙铁点银漆肯定不行 主要是配合焊锡可以接触上 就相当于你补上了损坏的焊盘电路部分
发表于 2014-3-23 22:46 | 显示全部楼层
技术有点深哪   还是同意小QI的说法  直接飞线比这个简单
发表于 2014-4-7 15:28 | 显示全部楼层
好东西啊
发表于 2014-4-10 09:54 | 显示全部楼层
一般我也是直接飞线~
发表于 2016-1-22 22:00 | 显示全部楼层
学习
发表于 2016-2-2 09:50 | 显示全部楼层
可以
发表于 2016-2-8 12:44 来自手机 | 显示全部楼层
以前焊不好永开 这次学习了
发表于 2016-2-12 21:34 | 显示全部楼层
焊接方向杆电路板时也碰到同样情况 ~
取一截细铜丝代之~
