HyperX Alloy Elite RGB（阿洛伊）樱桃RGB青轴电竞游戏机械键盘拆解评

S-ing

〓文前言〓
▼不等不承认，目前HyperX系列确实在电竞圈内逐步被认可，从首推的耳机产品到现在的键鼠产品，HyperX都在以一种快速发展的势头进行路线扩张。产品设计风格也逐步明朗，有点对标某些产品型号的意思。 之前写过一篇HyperX的Pulsefire逆火FPS电竞游戏鼠的拆解评测（原贴https://www.weistang.com/thread-50838-1-1.html），写过HyperX Alloy Elite（阿洛伊 精英版）樱桃MX茶轴电竞游戏机械键盘的拆解评测（原贴https://www.weistang.com/thread-110874-1-1.html）。大家可以对比进行阅读，找到属于自己的需求点。

〓相关参数〓
1.轴体：樱桃RGB青轴。
2.无冲：usb下全域无冲。
3.功能键：多媒体独立按键控制、独立LED背光设置按键、无极滚轮音量调节、免驱动RGB设置。
4.线缆连接：非镀金双USB固定式线缆设（一个为键盘供电、另一个为HUB口进行数据传输），尼龙线缆长178cm。
5.尺寸：445mm(L) x 227mm(W) x 36mm(H)
6.重量：1467g。
7.其他：卡扣式，可分离类肤涂层硬质掌拖。附送8颗纹路键帽。RGB背光。
8.质保时间：2年。
〓产品开箱〓
▼包装盒正面。黑红色基调的包装盒，部分图案采用UV工艺。比起之前的单色背光精英版来说更加“活跃”了。

▼HyperX Alloy Elite RGB（阿洛伊）樱桃RGB青轴机械键盘包装盒背面。

▼依旧是高端键盘喜好使用的封套式设计。采用透明胶贴进行封口。

▼打开键盘包装内盒。

▼还是要给予好评。毕竟我很少见到键盘主体采用这样的封口包装袋设计。

▼HyperX Alloy Elite RGB（阿洛伊）樱桃RGB青轴机械键盘全家福：键盘主体X1、类肤质可分离是手托X1、纹理银色透光键帽X8、拔键器X1、说明书x1、质保卡X1、宣传卡X1。

▼附送的8颗纹理银色透光键帽，和单色背光阿洛伊精英版附送键帽一致。其中4颗“方向键”（针对FPS游戏）的防滑纹路键帽。同样真空包装。

▼可分离式类肤硬质掌拖全貌。掌拖设计为左右式的，左侧有防滑纹路，而右侧的数字键盘区域则只有LOGO没有别的纹路。

▼掌拖背面。与单色背光阿洛伊精英版附送手托一致。

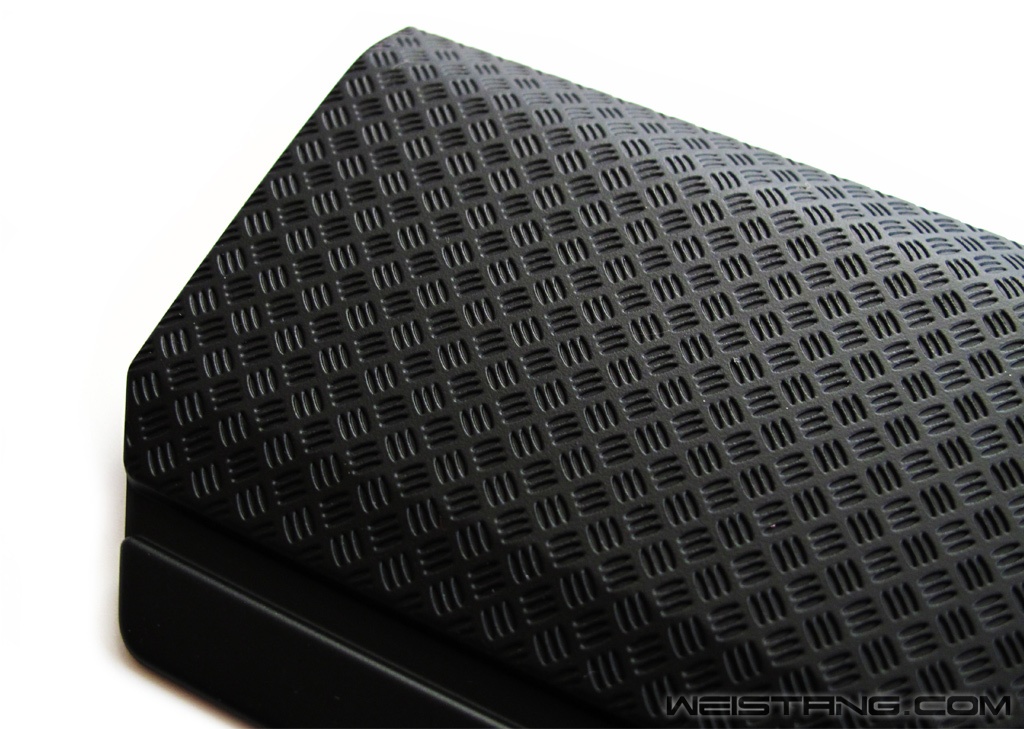

▼手托左侧的纹理。

▼手托中段部分。

▼手托右侧，LOGO一枚。

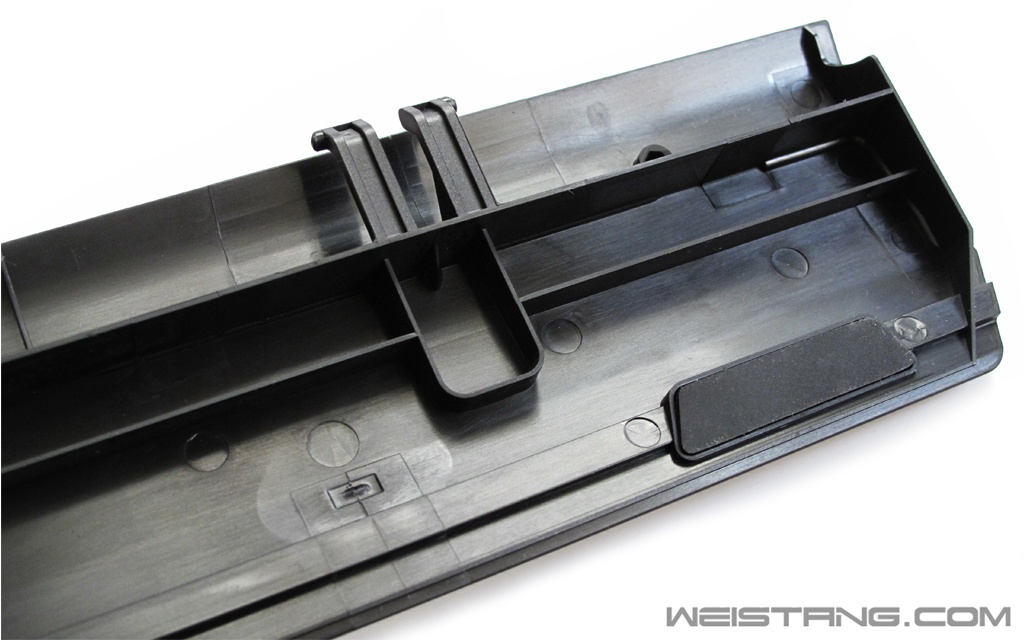

▼手托背部设计细节。因为是单层的手托，中部没有金属支撑或封底部件，之前有玩家给我反馈此手托装配好后会有感觉中部略空鼓的问题。我手上的这个没有此问题。

▼键盘与掌拖组合全面。分离时只需要轻压掌拖卡扣两边即可取下。

▼组合好后，掌拖侧面细节。

▼分离后键盘主体。

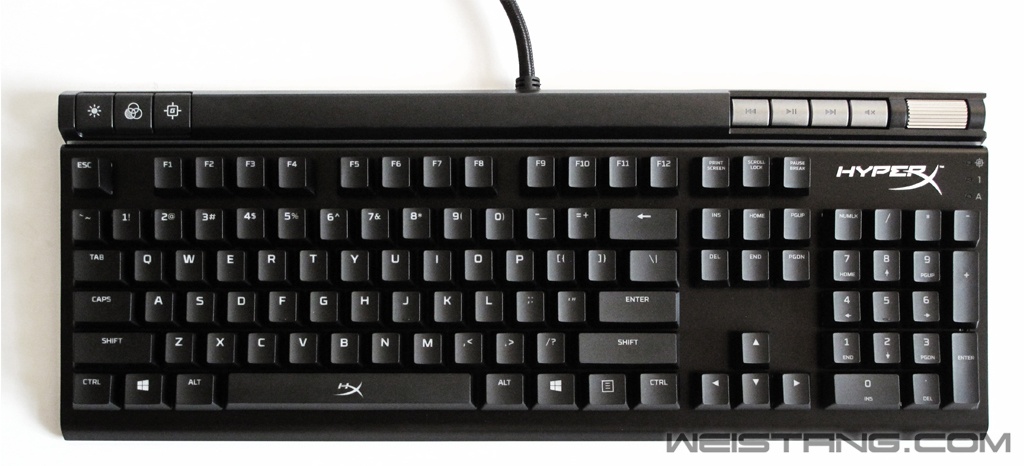

▼HyperX Alloy Elite RGB（阿洛伊）樱桃RGB青轴机械键盘俯视图。

▼键盘正顶面。

▼键盘正底面。

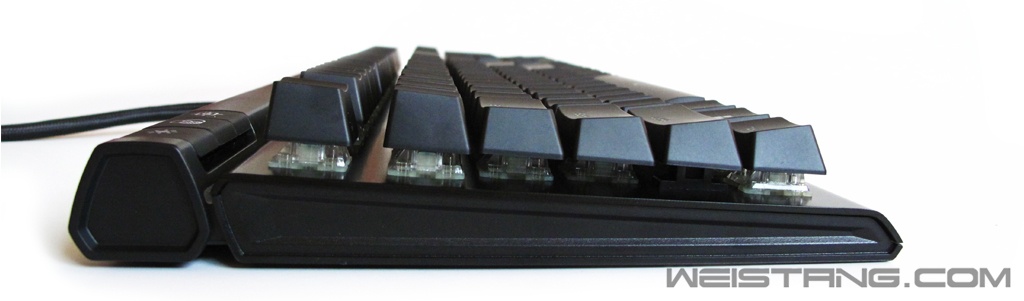

▼键盘右侧面。

▼键盘左侧面。

▼键盘正底面。可以从全貌看出于单色版阿洛伊精英版外壳布局整体无异。

〓产品细节〓
▼USB接头，非镀金接口。红色标签纸为键盘接驳线。这点和之前的单色背光版阿洛伊精英版不同，对于产品细节更为注重了。

▼线缆粗细参数与分线接口。

▼左上角的3枚按键分别为：灯光控制、灯光模式控制、Game锁定。

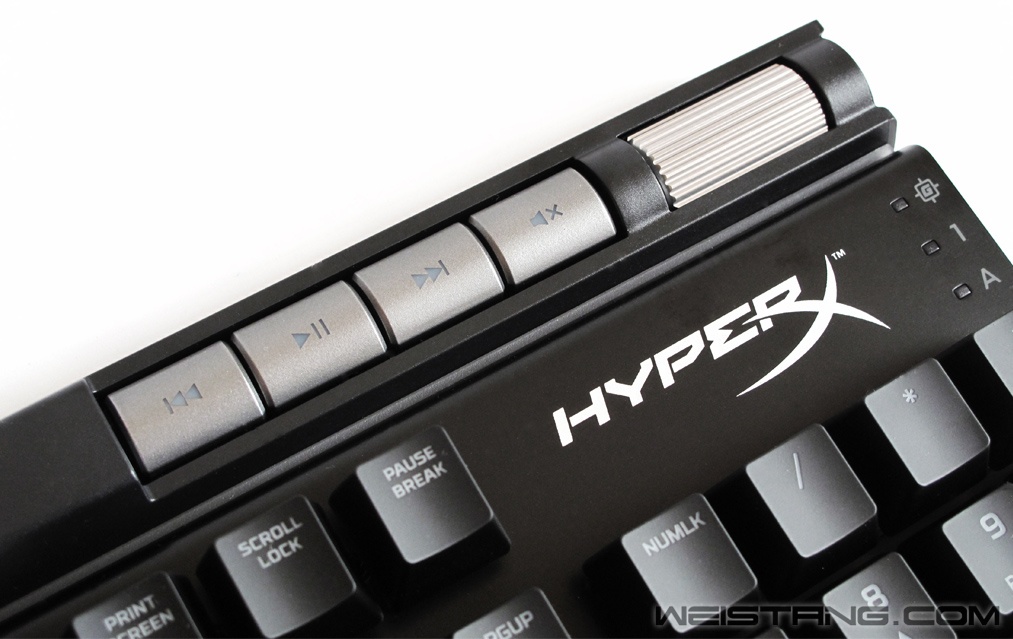

▼右上角的4颗独立媒体按键：上一曲、暂停/播放、下一曲、静音、无极滚轮音量调节。LED指示灯则与传统的键盘不同，采用垂直排列，设计在靠键盘边缘一侧。左边则以一个银色HyperX  LOGO作为装饰。为了区分是高端产品，与单色背光版不同，这里的媒体控制键部分采用了银色涂装。

▼OEM键帽布局。整体键帽采用ABS涂层透光键帽。

▼键帽初摸手感不错。这类工艺的键帽似乎已经逐步常态化了。

▼HUB接口。可以接驳鼠标或U盘之类的设备。如果不使用，只需要不接驳键盘的另一条USB线缆。

▼二级支脚。

▼背的防滑橡胶垫。凹槽为掌拖卡扣处。

▼键盘缝隙细节特写一。

▼缝隙细节特写二。

▼键帽内部结构。

▼键帽细节特写。可以看到指纹残留情况。



▼樱桃RGB青轴特写。大键位采用卫星轴设计。

〓产品拆解〓
▼黄圈处的17枚螺丝移除即可分离上下壳。

▼底壳全貌，内部细节。

▼内壳内部设计细节。

▼键盘PCB全貌，由于上壳采用金属钢板，所以PCB不好于钢板进行分离。

▼键盘中部的导光等带，LED灯珠的焊点细节。

▼键盘右上角的无极滚轮等多媒体模块子板。与主板连接方案我一直认为是很不错的设计方案，后期便于修和更换。

▼排线设计细节。无极音量调节旋钮的编码器细节。

▼键盘左上角的子板。也是采用排线针脚进行接驳连接。

▼灯带LED灯珠针脚。拆解的时候一定要注意这部分，因为是塑料件于主板进行螺丝固定，所以不要折断。

▼主控方案为NXP（恩智浦）的 LPC11U35F芯片。

▼背光控制芯片为sonix（松翰）的D1734JG。

▼键盘其实为“上下两部分”，从这张图可以看到导光条与上部控制部分的结构。

〓驱动韧体〓
▼HyperX的产品NGenuity驱动套件可以在HyperX官方网站下载到。下载后直接双击安装即可。

▼安装后，驱动会自动识别键盘。提示升级新版本固件。当然是升级了！

▼首次加载需要重新插拔一次键盘，不然会报错。

▼HyperX的产品NGenuity驱动套件功能还算是很丰富的。整体交互UI略微简洁。

▼驱动可设置功能、宏录制功能还算丰富。预设的LED背光为3组模式。

▼用户可自行设置语言，并且有功能设置解释说明。

〓加电上机〓

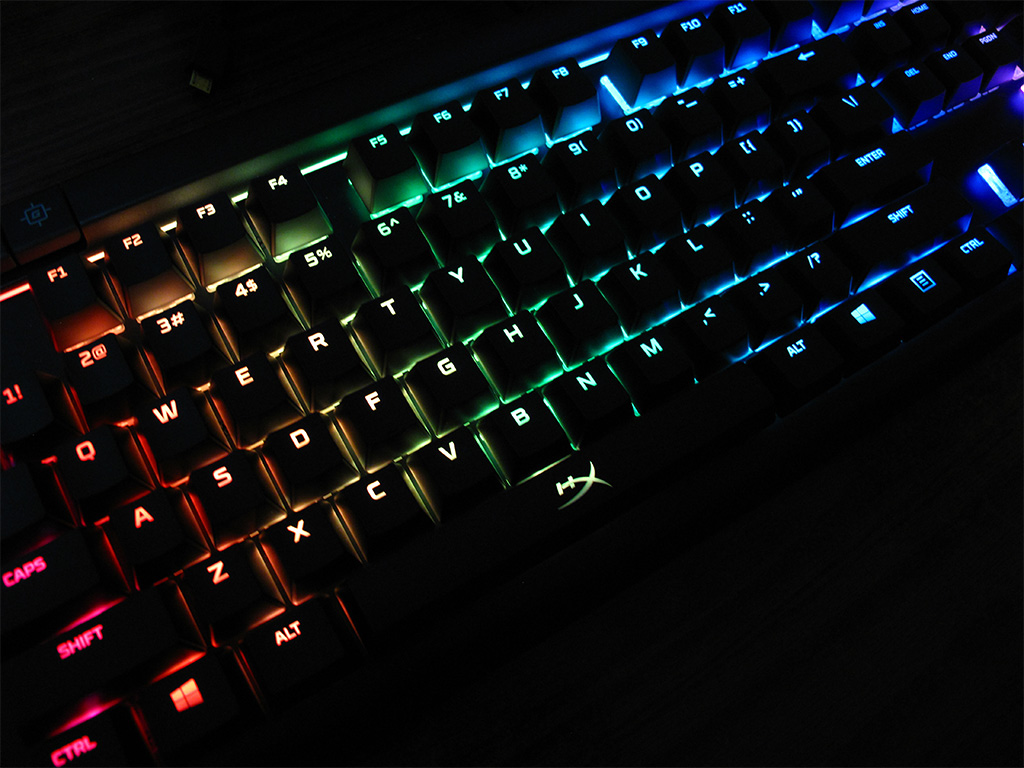

▼键盘的RGB背光配合自己的RGB鼠标垫还是很炫酷的。

▼空格处的HyperX  LOGO。

▼个人还是觉得不差钱上RGB妥妥的。

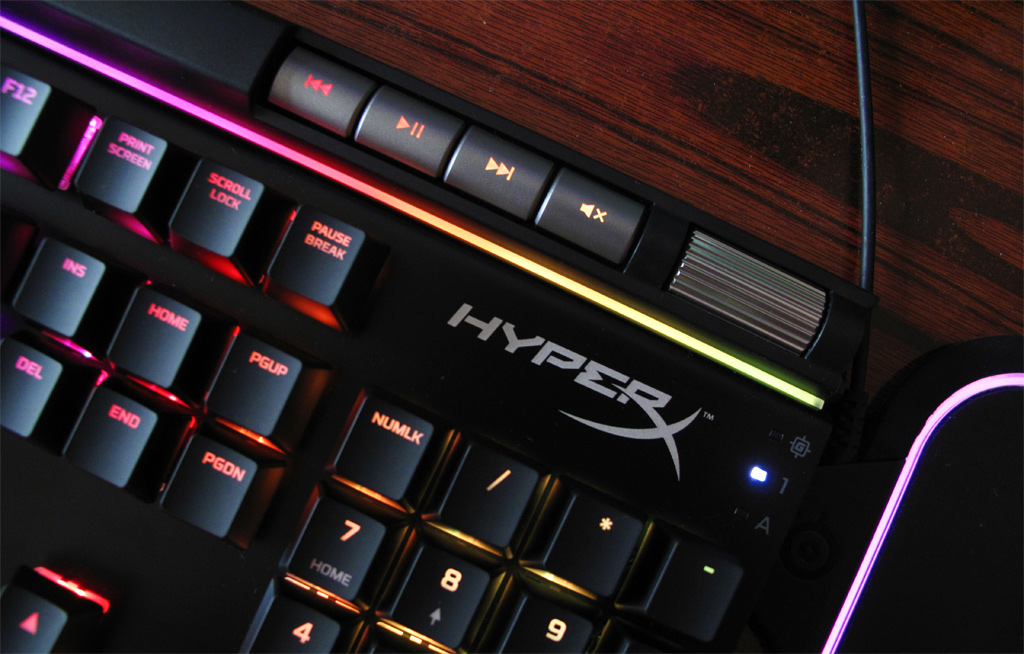

▼媒体控制键部分以及键盘状态指示灯背光细节。

▼RGB版本的阿洛伊相对于单色背光版本的，可玩性更高，观赏和实用性也更强。如果价格略微低一些，我相信是一款很不错的对标产品。

W.L.Troy

后面的导光板不好拆，弄不好灯会搞断了。

S-ing

W.L.Troy 发表于 2018-1-28 10:08
后面的导光板不好拆，弄不好灯会搞断了。

是的，那部分比较脆弱

gzmtwj

大神级的评测，很用心，我想问问，阿洛伊精英版和阿洛伊精英版RGB两款你都拆了，说说两款健盘的整体做工和使用区别？后面出的RGB版是否有减配？？为啥底部的塑料底板没有加强筋了？？还有，听说RGB的亮度比之前的红光版低了一些，是不是真的？我正想入手一款，不知道入手哪一款，谢谢了！！@

S-ing

gzmtwj 发表于 2018-3-6 22:28
大神级的评测，很用心，我想问问，阿洛伊精英版和阿洛伊精英版RGB两款你都拆了，说说两款健盘的整体做工和 ...

我一条一条回答你。实际内部设计做工应该是一样的，键盘外观都来自同一产品设计公司方案，不同之处更多是轴体与PCB以及MCU等整合方案。早期拆解的精英版相对于RGB精英版，本身固有的加强筋人为“移除”，很明显是磨具应为某些配套件儿或“实际装配”时出现了问题进行了二次处理，但是我也见过其他的精英版内部拆解，底壳的加强筋实际是有的。所以是不是个例，我相信更多的拆解文会告知你这个问题。RGB的樱桃轴，目前就我所知只有酷冷的调教是可以实现亮度最高的，其次是海盗船的一些产品（早期酷冷也一直拿这个亮度对比海盗船的RGB轴键盘产品）。单灯珠LED与轴体内贴片LED是会存在亮度差异的。但是我个人日常使用基本都是直接关闭这些背光的。我个人认为，背光实际有一个白色的背光即可，本身只是辅助光线不好的使用情况下进行的一点“措施”。至于红光版是否比RGB低，这个实际可以因批次进行调校改变，比如采用更高亮度LED进行调整。
