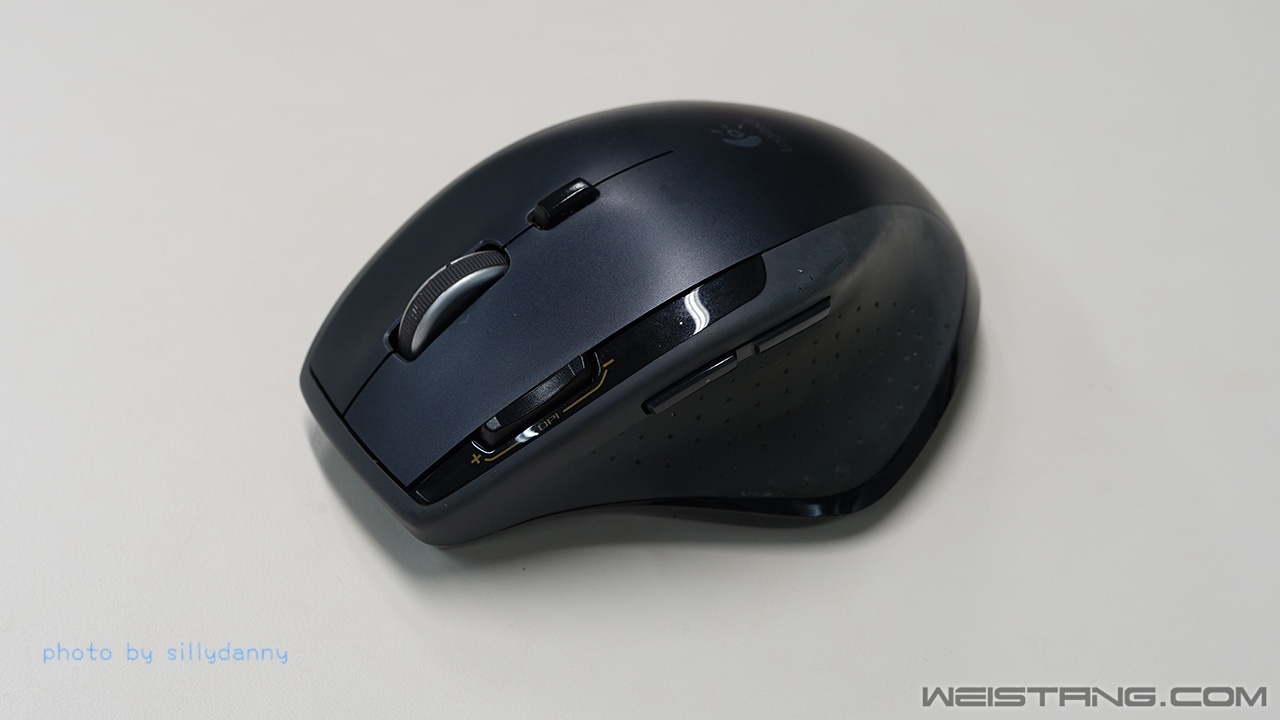

罗技Logitech MX1100更换微动记录

sillydanny

我们为什么要换微动:

- 大部份换鼠标只是连击(即Double Click), 换一次微动可以再战2-3年. 最合乎经济原则又环保.

- 自用的已经习惯手感, 但产品已停产, 市面上已经不能买到.

- 体验到DIY(丰衣足食)的乐趣

---------------------------------------

事前准备工具:

- 用30W的电烙铁(B头)即是万用头.(大W数会更好用,但有甩金焊位的风险)

- 锡线少量 (可以焊锡膏配合使用)

- 吸锡枪

- 尖嘴镊

---------------------------------------

简单拆解部份:

拆下脚贴及电池位贴纸有4粒螺丝

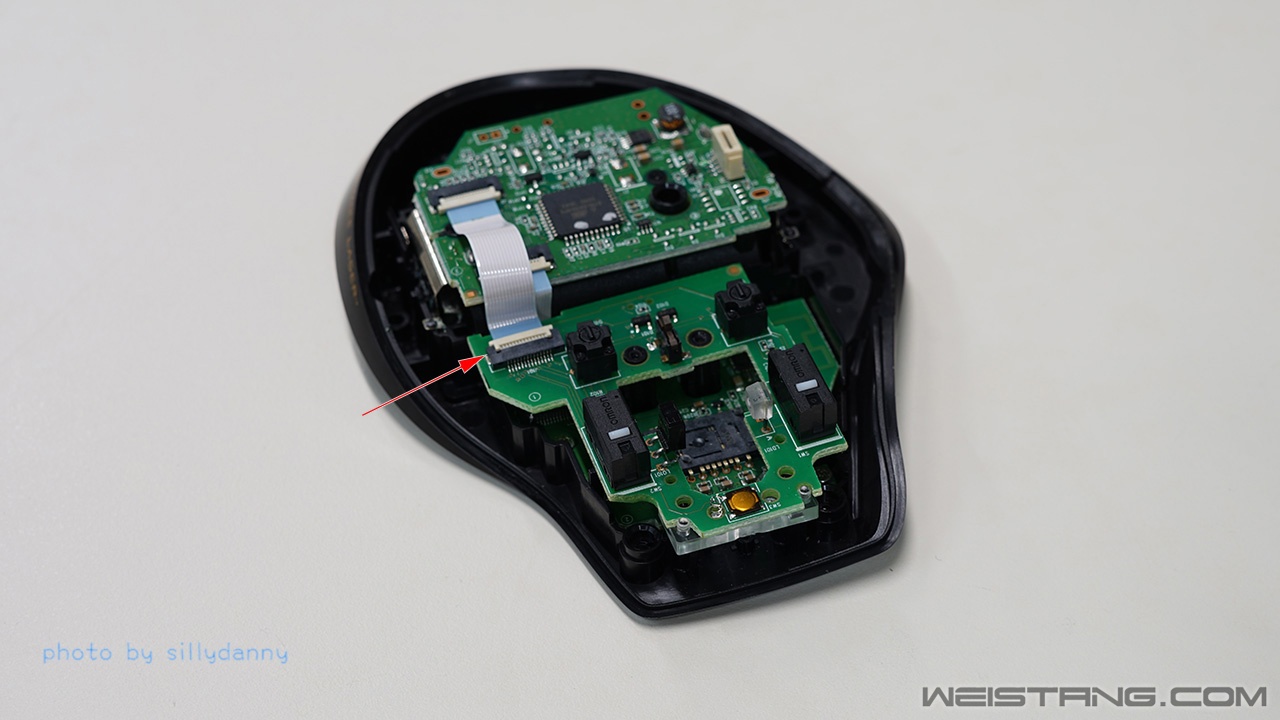

扁平电缆可以直接拉出

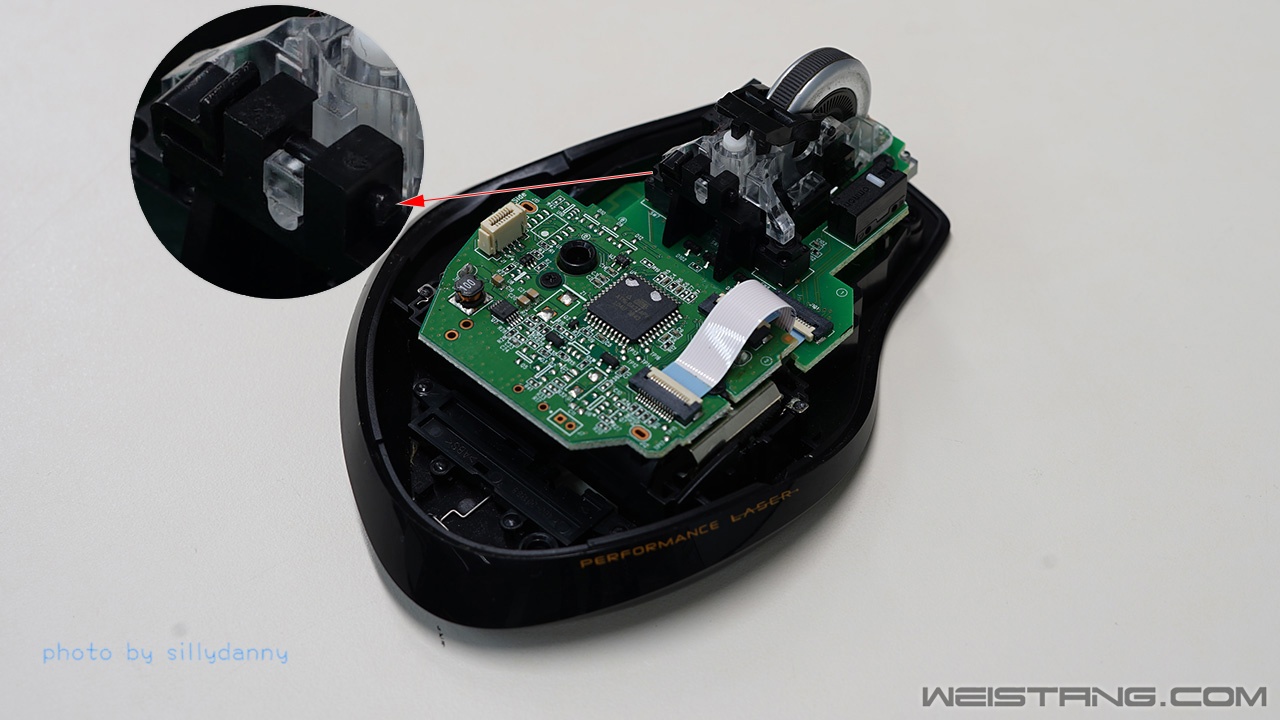

滑轮的拉杆扣位

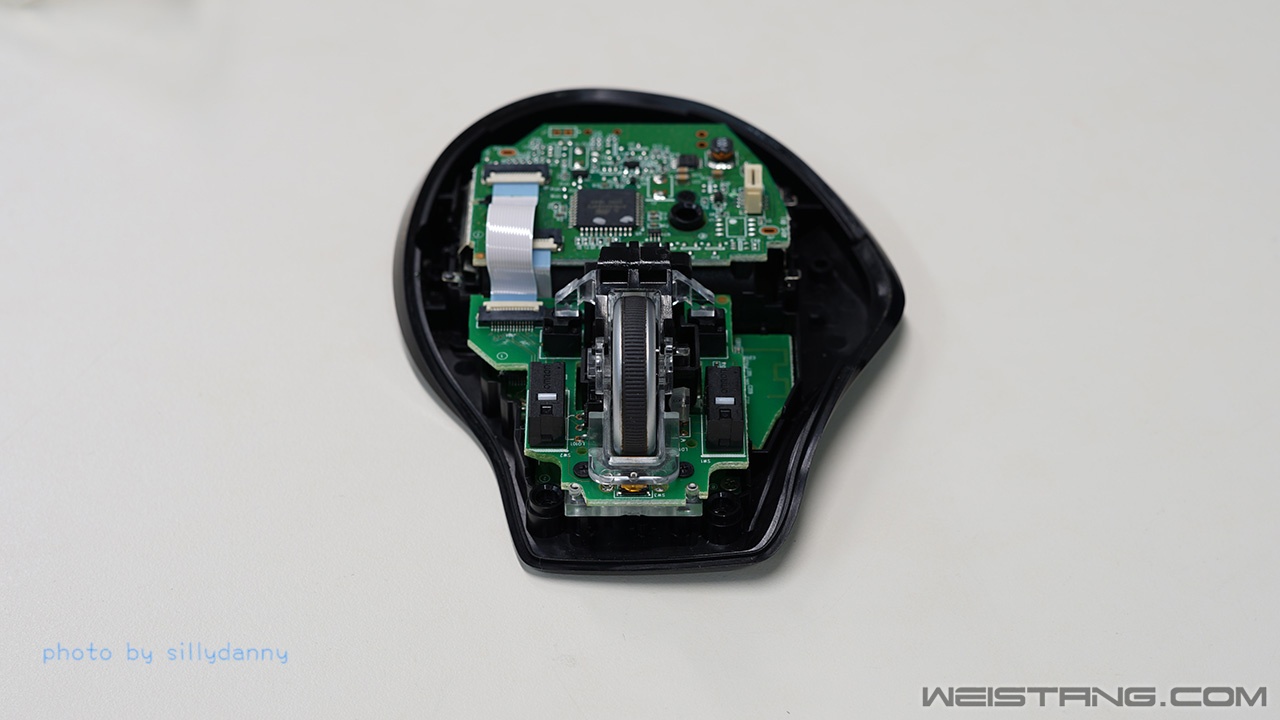

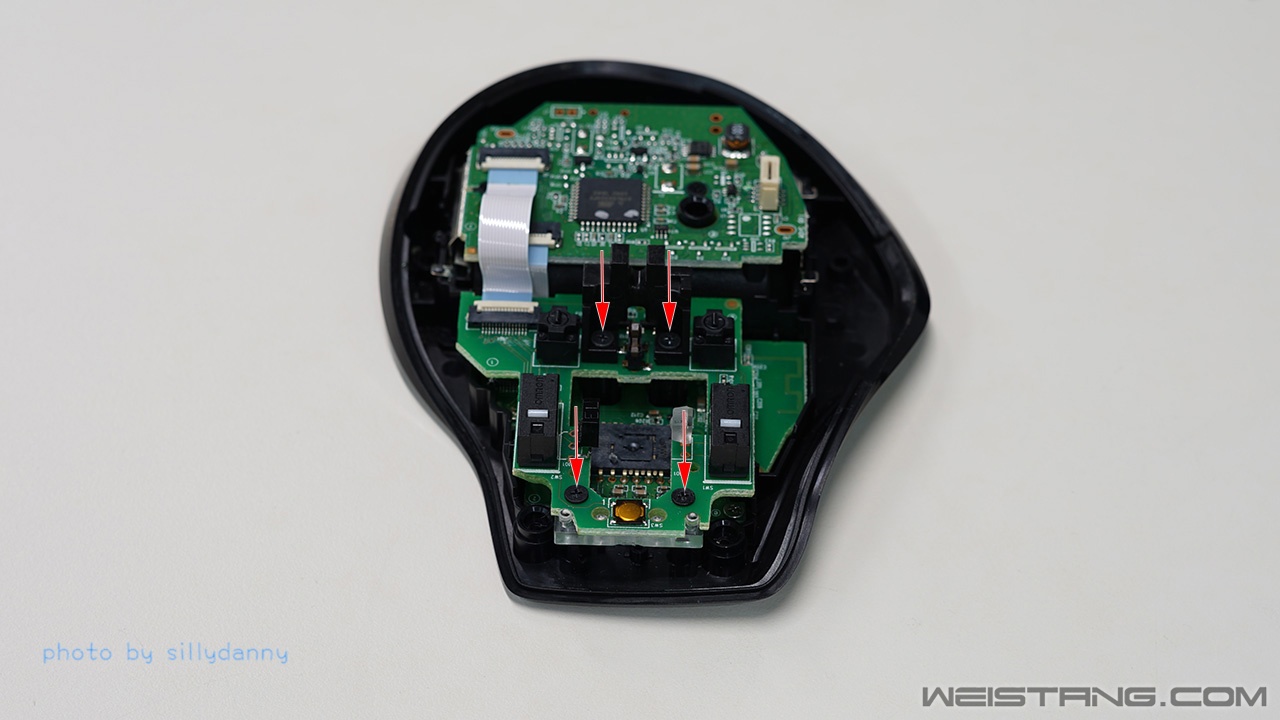

微动主板的4粒螺丝

前置弹簧

移除扁平电缆后就可以完整拆出微动主板

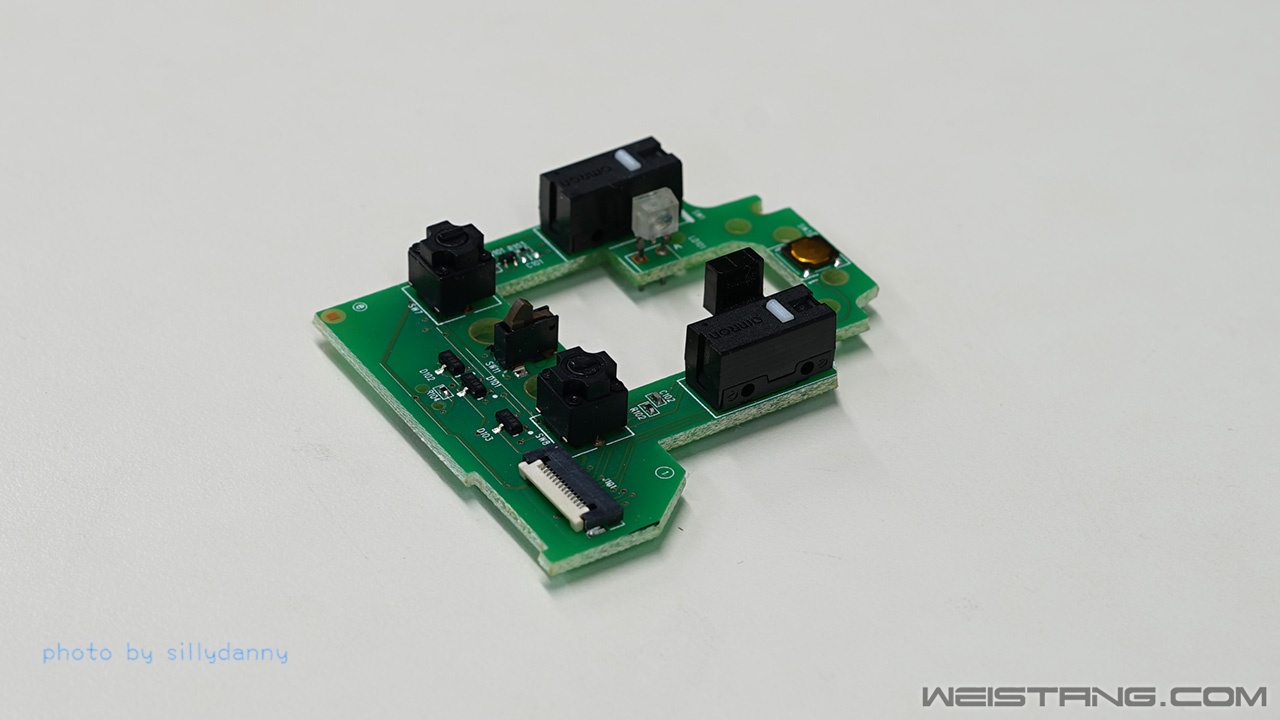

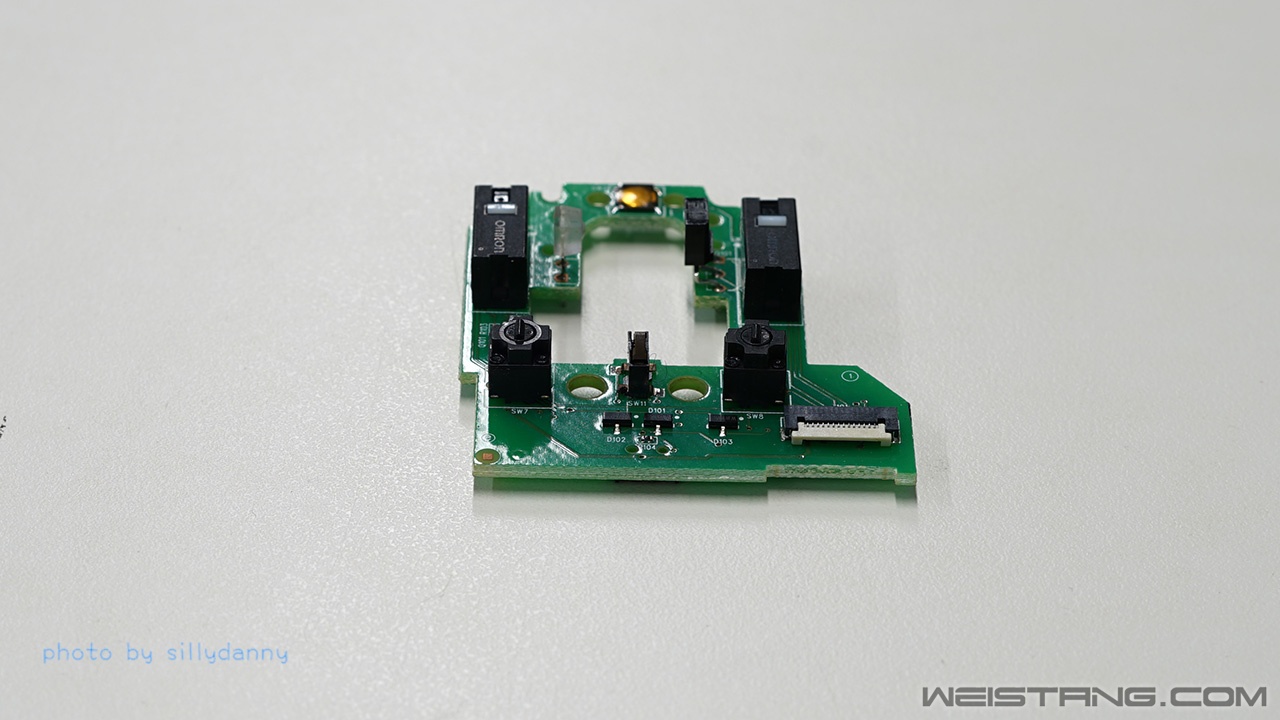

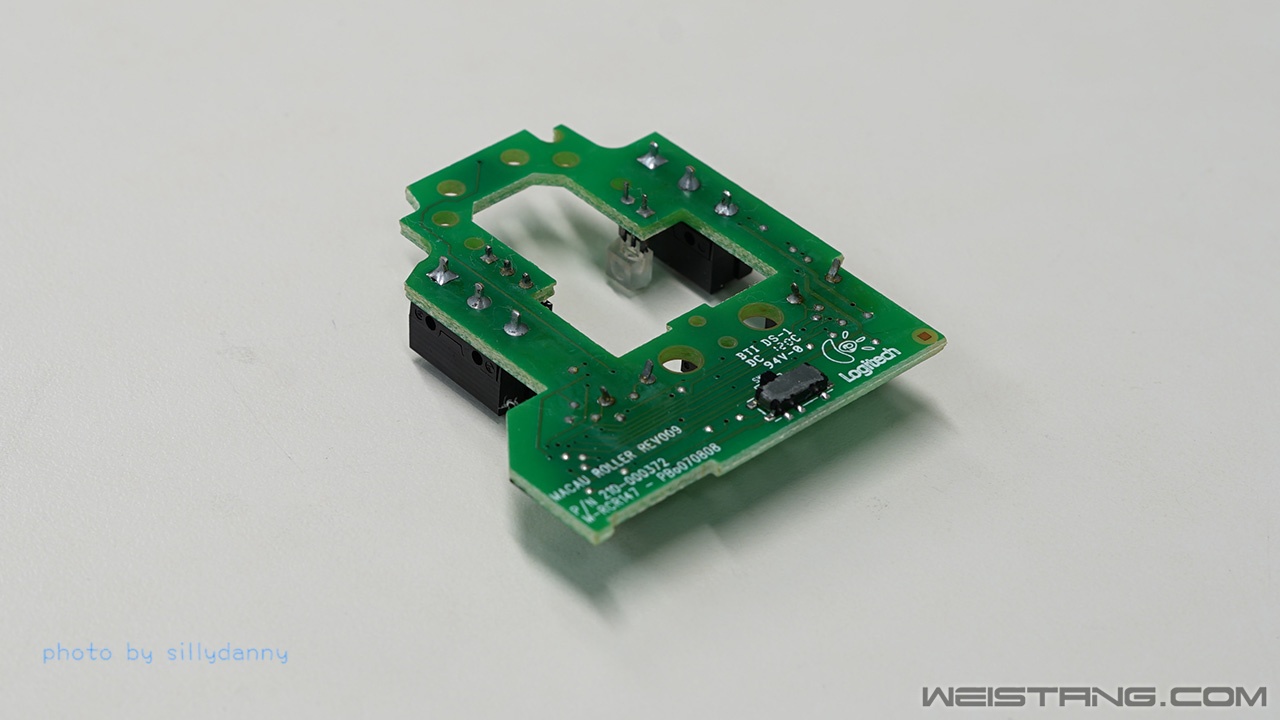

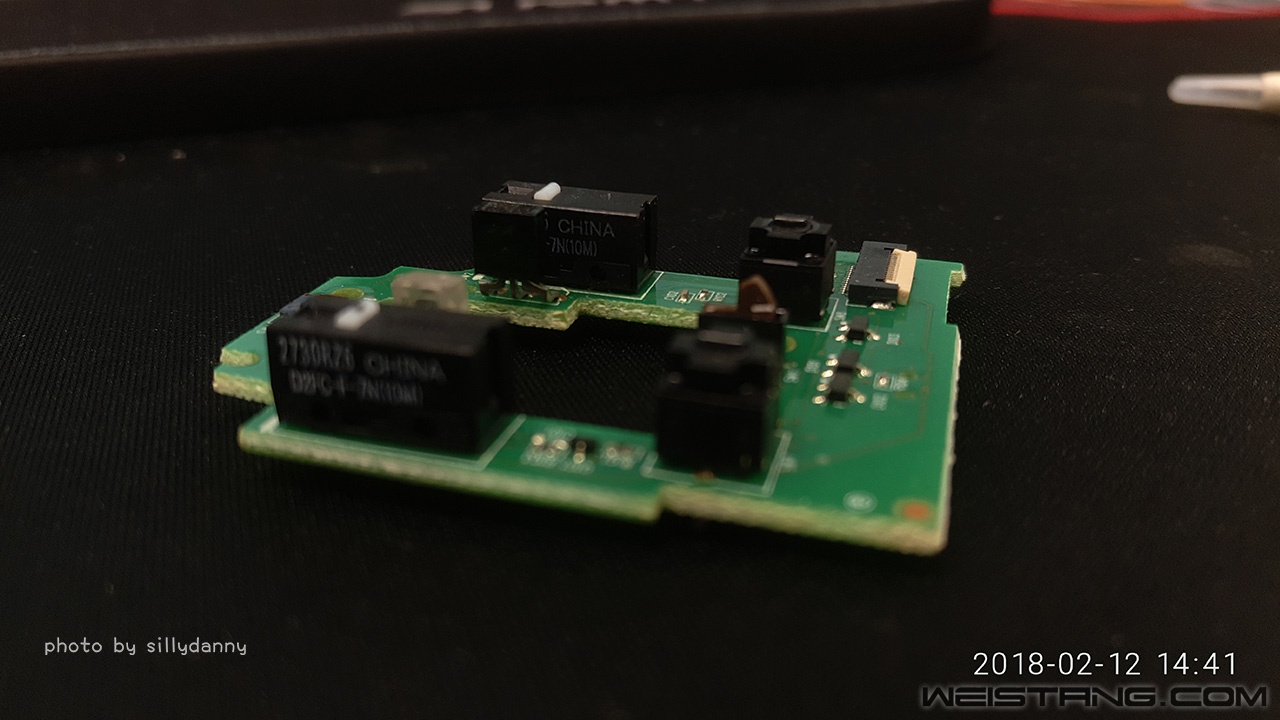

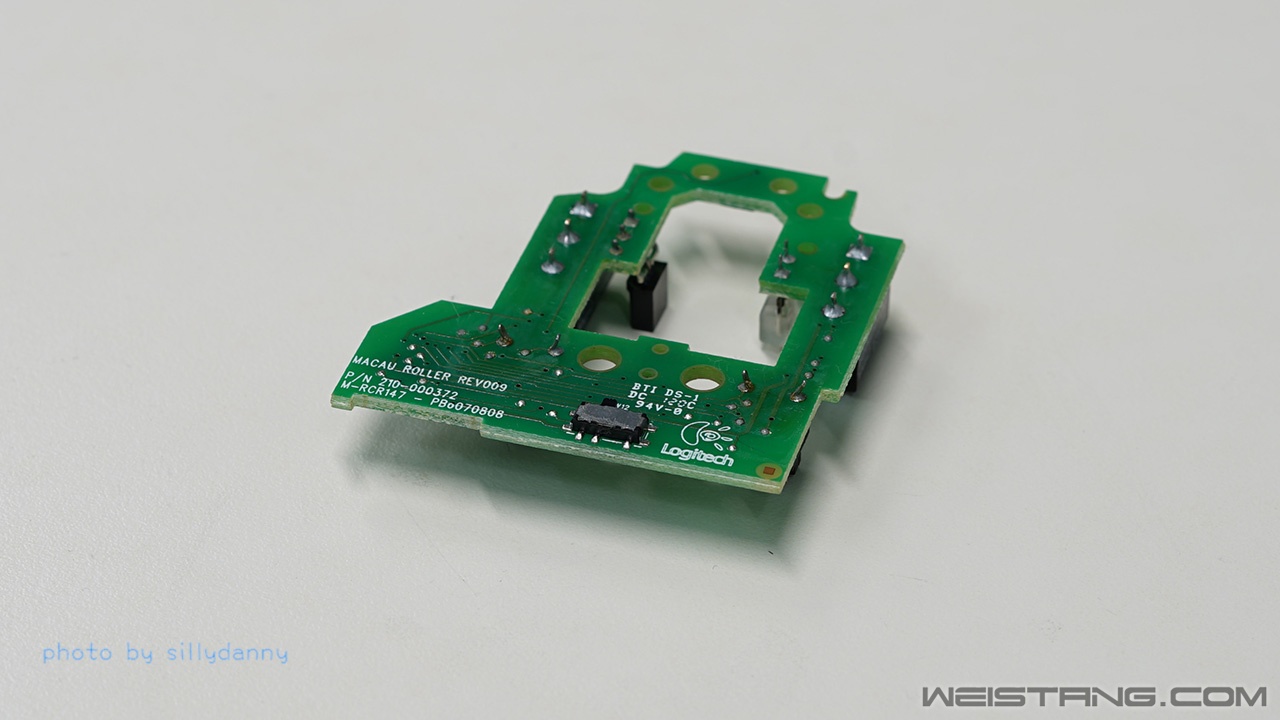

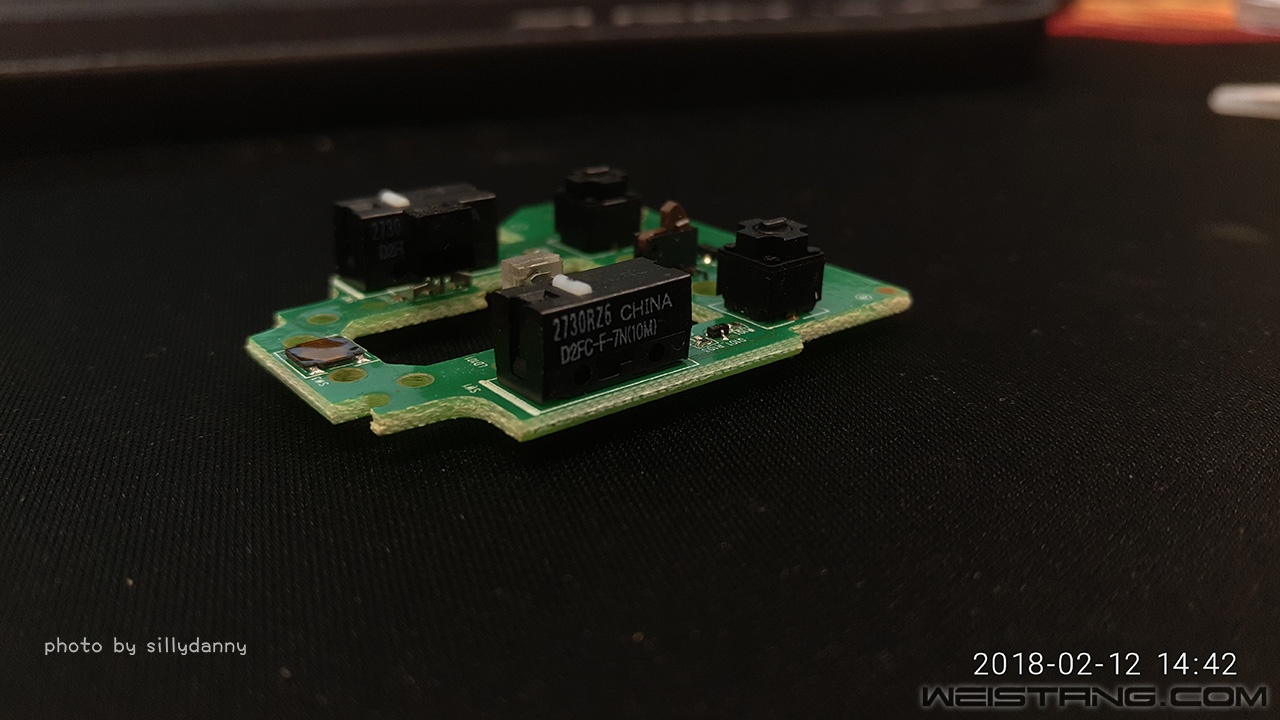

拆下的主板

---------------------------------------
更换微动:

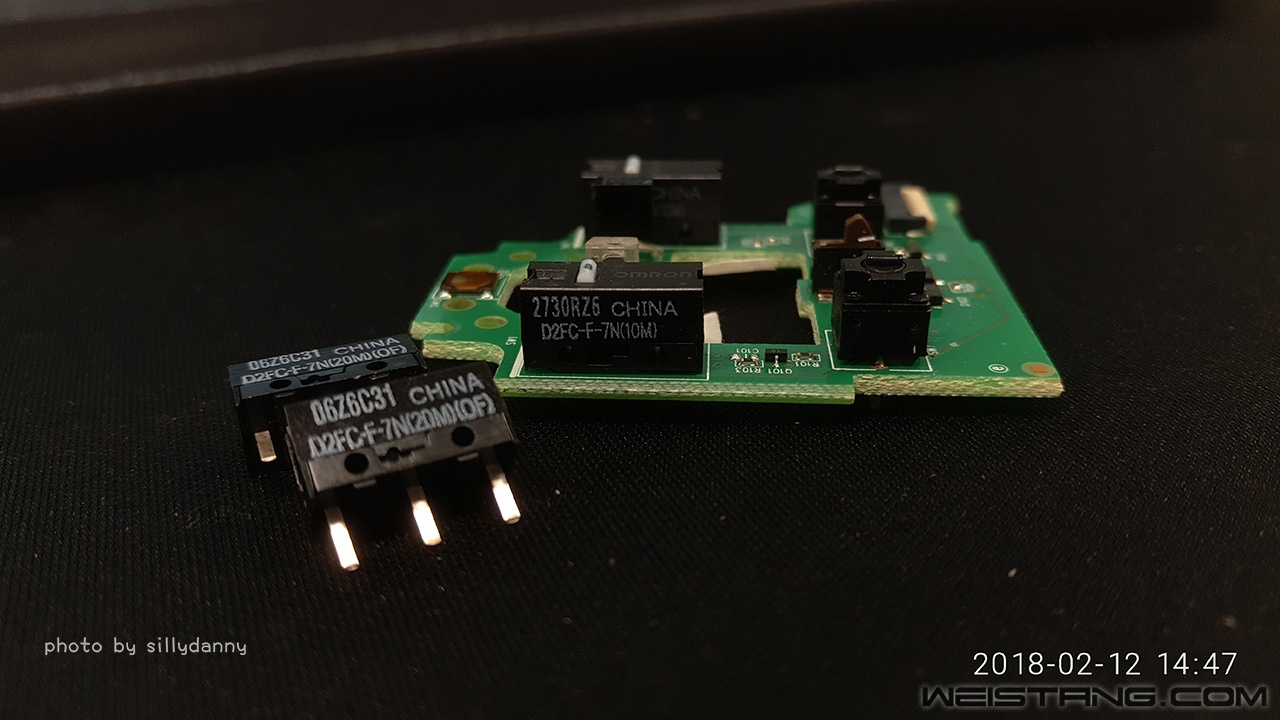

原装的是OMRON D2FC-F-7N(10M)

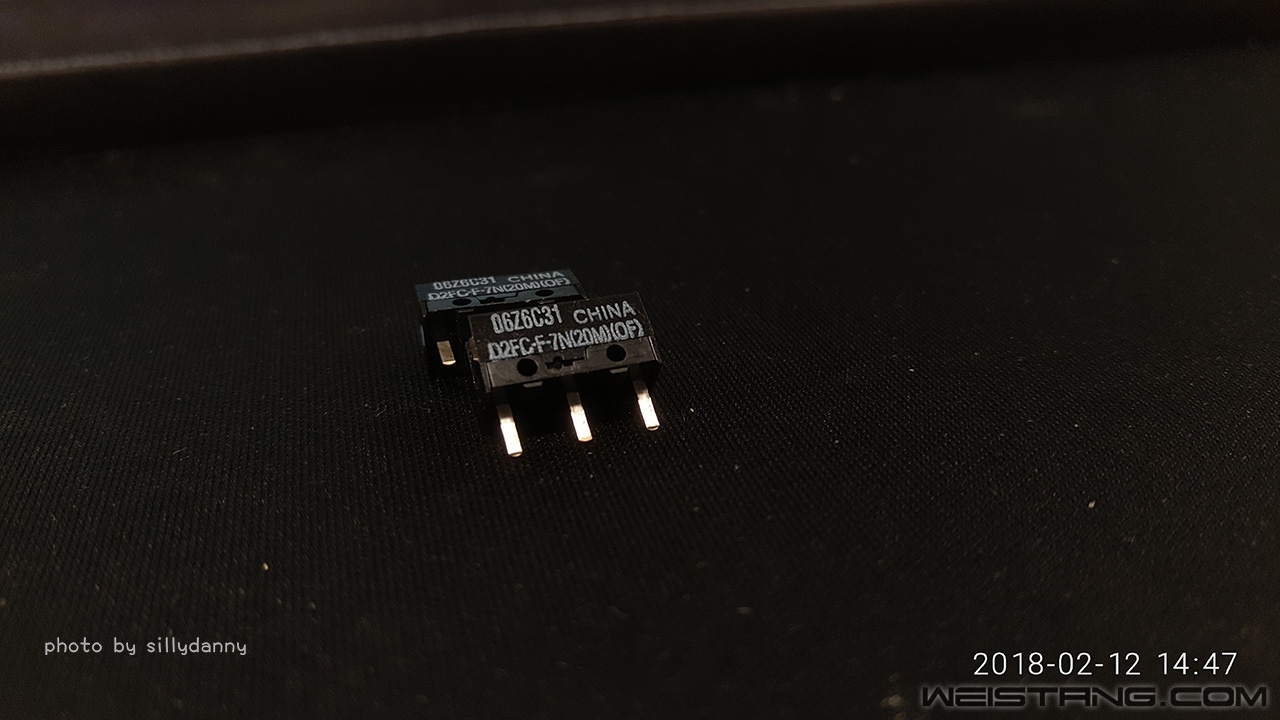

更换是D2FC-F-7N(20M)(OF) (升级版)
寿命:2000万次
特点:寿命较长,手感清脆.相比20M,20M(OF)的力度更均匀。




换微动建议:
- 要补一点新锡在焊脚才更容易导热,因旧微动的焊脚已氧化.
- 烙铁不要长时间停留在焊位上

    *尖嘴镊的图片是上网搵, 图示易于表达.
- 用尖镊子插住旧微动的两圆圏,电烙铁头在焊点之间来回溶解焊锡,更方便地拆下.
- 电烙铁溶解新旧锡成水状,就可以用吸锡枪对住盘口吸锡.

---------------------------------------

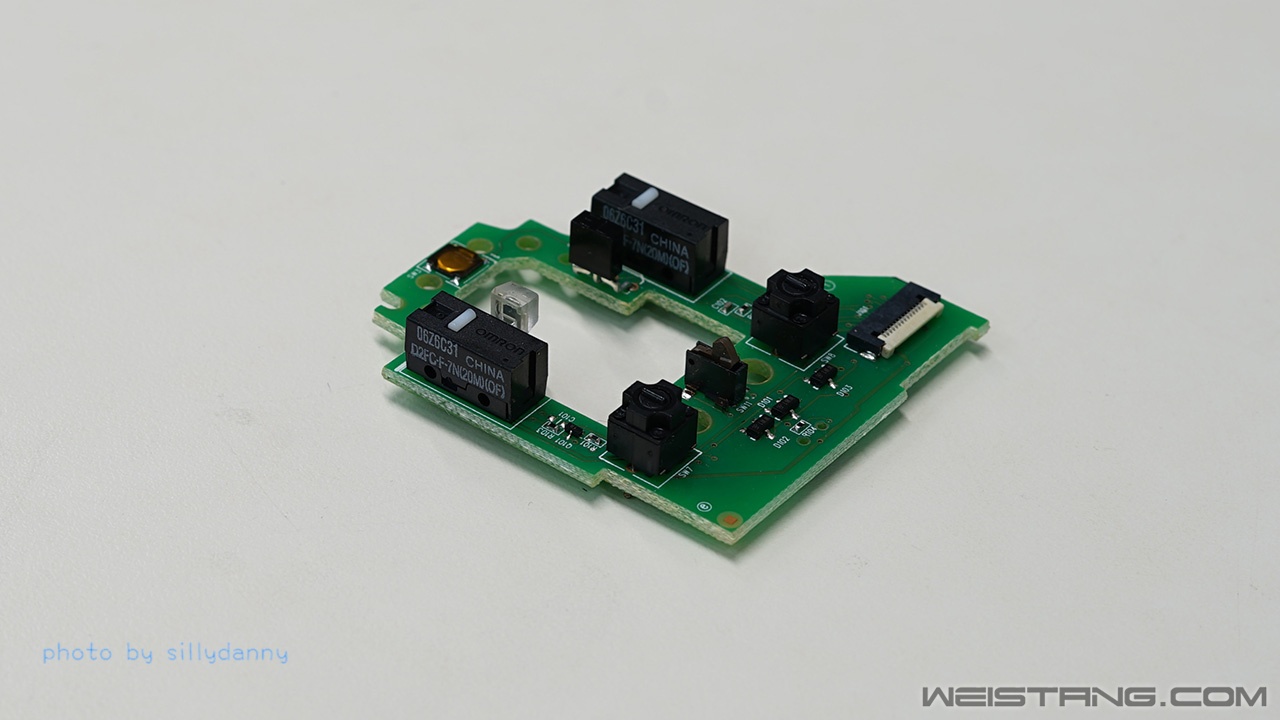

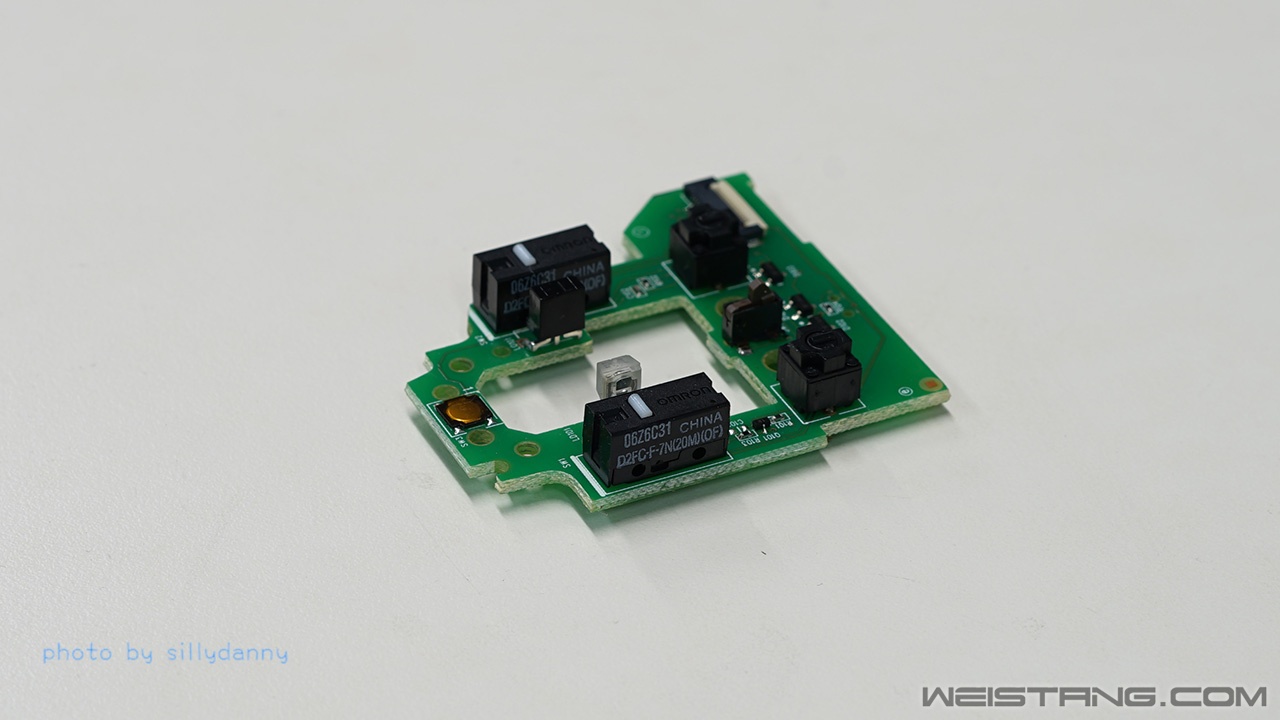

完成更换微动及清洁后

---------------------------------------

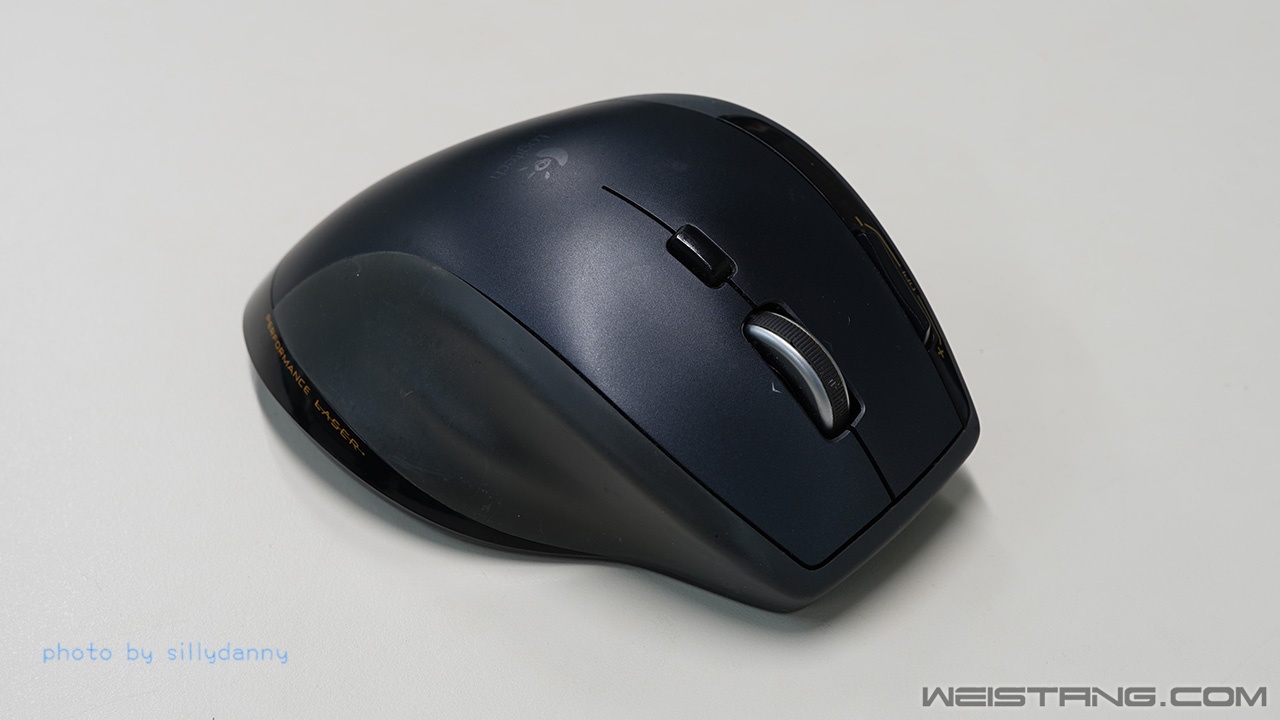

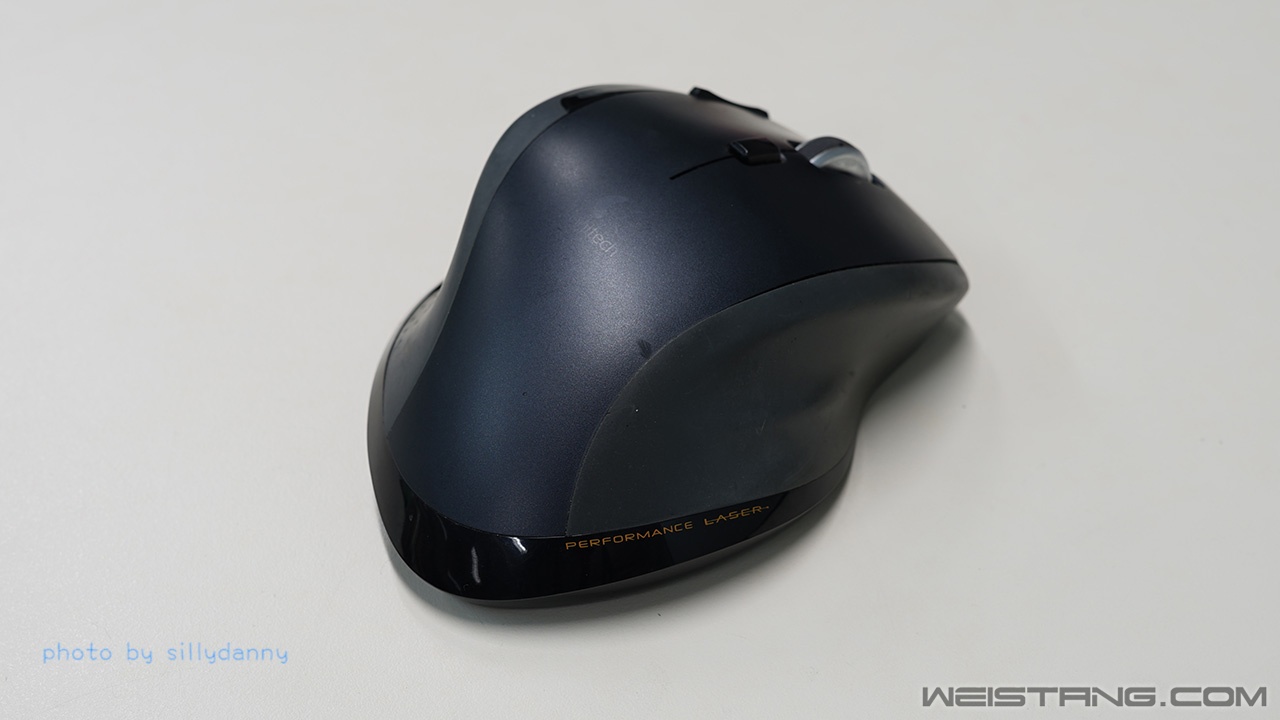

装回

---------------------------------------

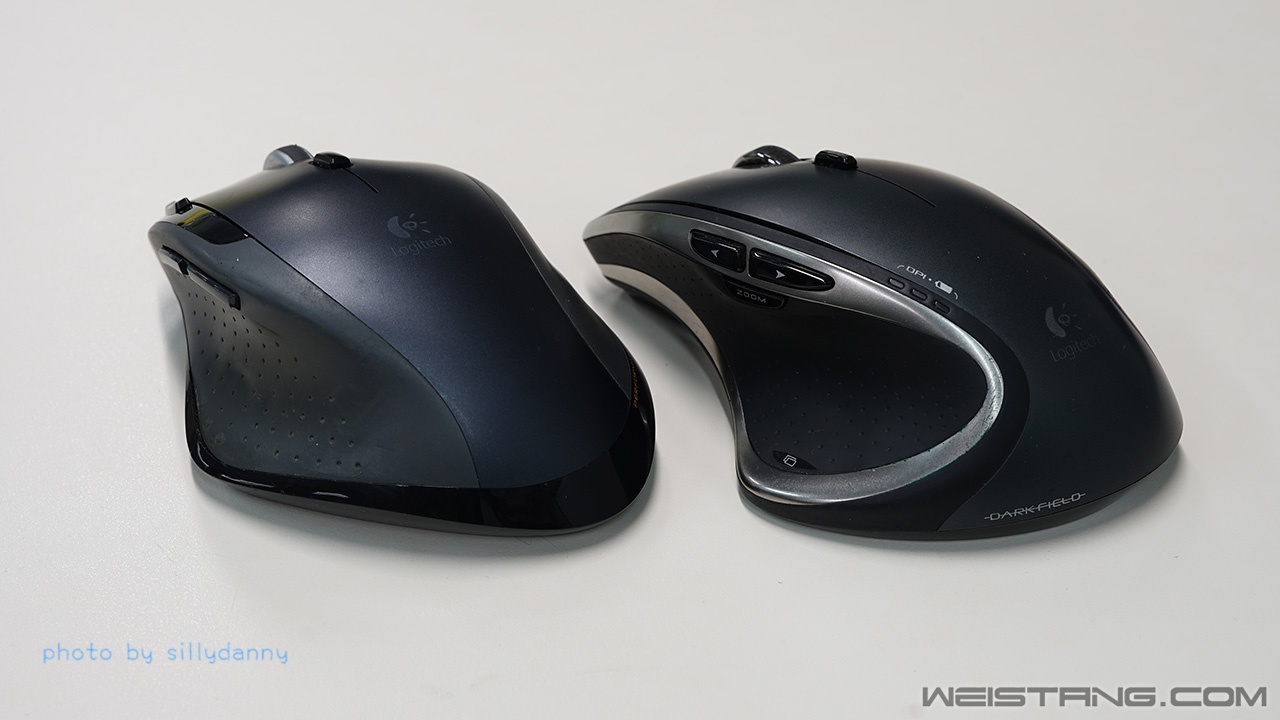

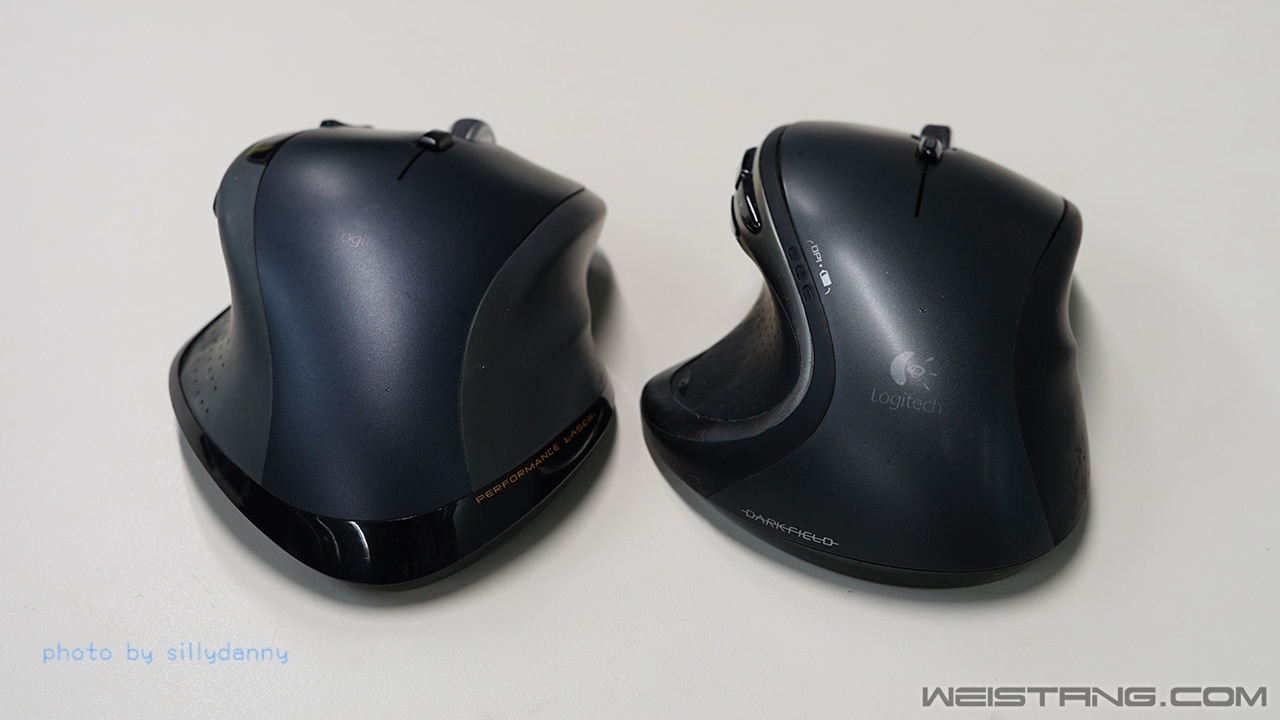

和MX Performance 对比一下.

---------------------------------------
整个更换过程轻松, 只要准备好工具及小心,大部份鼠标都比较容易更换微动.(只有个别如G500S个啲要拆焊上下板先可以换. )

hider2015

咦，发现一个词
那个，钖线和锡线有什么不同呃？

sillydanny

hider2015 发表于 2018-2-18 15:37
咦，发现一个词
那个，钖线和锡线有什么不同呃？

M$ Word轉換有誤, 我更正一下.
謝謝.

davidssd

印象中这鼠标上盖部分零件很多，相当不好拆。

long74528

问一下老大，编码器引脚pcb那个部分贴的纸是什么作用

TNT001

然后就有了后面结构逆天的m950，到现在也没弄明白怎么拆

sillydanny

TNT001 发表于 2018-2-24 12:42
然后就有了后面结构逆天的m950，到现在也没弄明白怎么拆

我下次也來一波M950的拆機圖賞及換徵動分享.

TNT001

sillydanny 发表于 2018-2-24 13:33
我下次也來一波M950的拆機圖賞及換徵動分享.

m950以前尝试过不拆那个pcb换 当然是朋友帮我弄的，结果烙铁给底壳前部烫了一个口，好尴尬

1995BZ

TNT001 发表于 2018-3-9 17:10
m950以前尝试过不拆那个pcb换 当然是朋友帮我弄的，结果烙铁给底壳前部烫了一个口，好尴尬

m950至今没看见过拆解教程

sillydanny

TNT001 发表于 2018-2-24 12:42
然后就有了后面结构逆天的m950，到现在也没弄明白怎么拆

你猜中了...己拆.
https://www.weistang.com/thread-113847-1-1.html

sillydanny

1995BZ 发表于 2018-3-12 16:23
m950至今没看见过拆解教程

有了....经典回顾-Logitech 罗技 Performance 无线鼠标 MX (M950) 高清拆解及更换微动图赏
https://www.weistang.com/thread-113847-1-1.html

TNT001

sillydanny 发表于 2018-3-13 11:07
你猜中了...己拆.
https://www.weistang.com/thread-113847-1-1.html

我去看看 好速度啊

ffffhoook

mx1100外形太经典了

1995BZ

sillydanny 发表于 2018-3-13 11:07
有了....经典回顾-Logitech 罗技 Performance 无线鼠标 MX (M950) 高清拆解及更换微动图赏
http://www.w ...

收藏了，m950当年办公室用了好久，奈何微动不给力

yup

有飞线图吗？强烈需要！

laomu0515

动手能力强
