【鼠标微动热拔插简易制作 铜鸡眼 & 铜片】

vansonk

【鼠标微动热拔插简易制作 铜鸡眼 & 铜片】


发这个帖子的很大原因，是因为天大的3个巧合.


因为篇幅较长，并且内容较杂所以难免会有些许错误或是考虑不周，或是忘记了，请谅解.


本帖涉及内容
1楼 DIY【铜鸡眼制作热拔插】
2楼 DIY【铜片制作热拔插】
3楼 DIY【铜片制作热拔插】2
4楼 天大的3个巧合
5楼 引贴加后备
6楼 备注


分享下自己换微动的操作步骤（大概方式） ------{这是天大的巧合}
    1.DIY【微动鹰爪】【鼠标微动热拔插工具】的制作以及使用方法：解决焊下微动困难的问题，同时也是热拔插微动的工具.
    2.DIY【一柱擎天】的制作以及使用方法，解决锡封焊孔的问题.
    3.DIY【微动补丁】的制作以及使用方法，固定微动的工具，解决焊上微动时，微动跟PCB贴合度不够等问题.


    （为什么我要制作这些工具，因为想法是一劳永逸，实际制作非常简单）


==========================DIY【铜鸡眼制作热拔插】：==========================

前言…
铜鸡眼是热拔插热门材料，于是乎我也玩了一把，如此使用铜鸡眼的方法（利用针脚厚度导电），出处就在这里，并无独享打算，故放出！


鼠标微动热拔插一般会涉及到三个地方，一般改的就是这三个方面：
1.PCB焊盘的焊孔  （焊孔的大小以及PCB厚度）
2.导电材料  （铜鸡眼，铜片等导电材料）
3.微动针脚   （微动针脚的长度宽度和厚度，如针脚过大则打磨针脚，如针脚过小则增加针脚长度，宽度，厚度等）

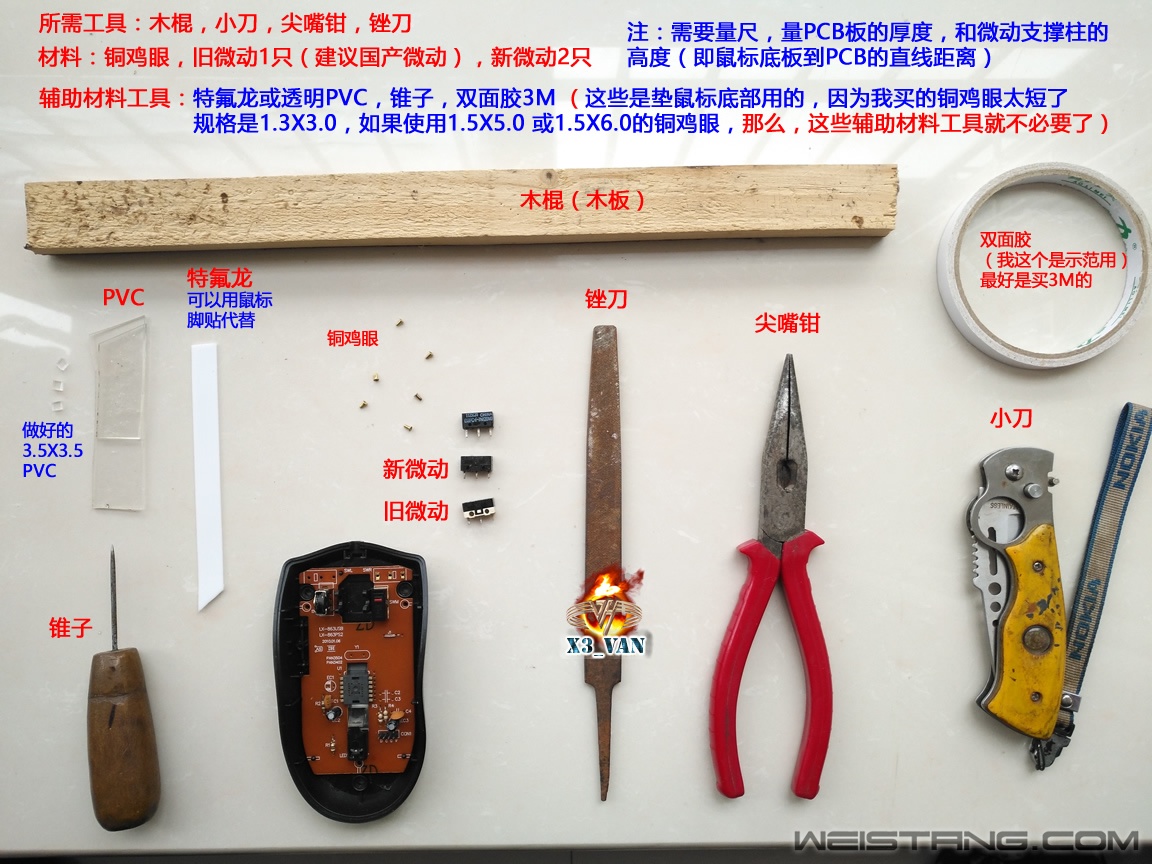

本帖铜鸡眼热拔插有三个操作方法:
方法一适用范围 ------鼠标的任何位置.
方法二 和方法三适用范围 ------微动焊盘朝向鼠标底部的PCB板，因为需要鼠标底部做支撑力.

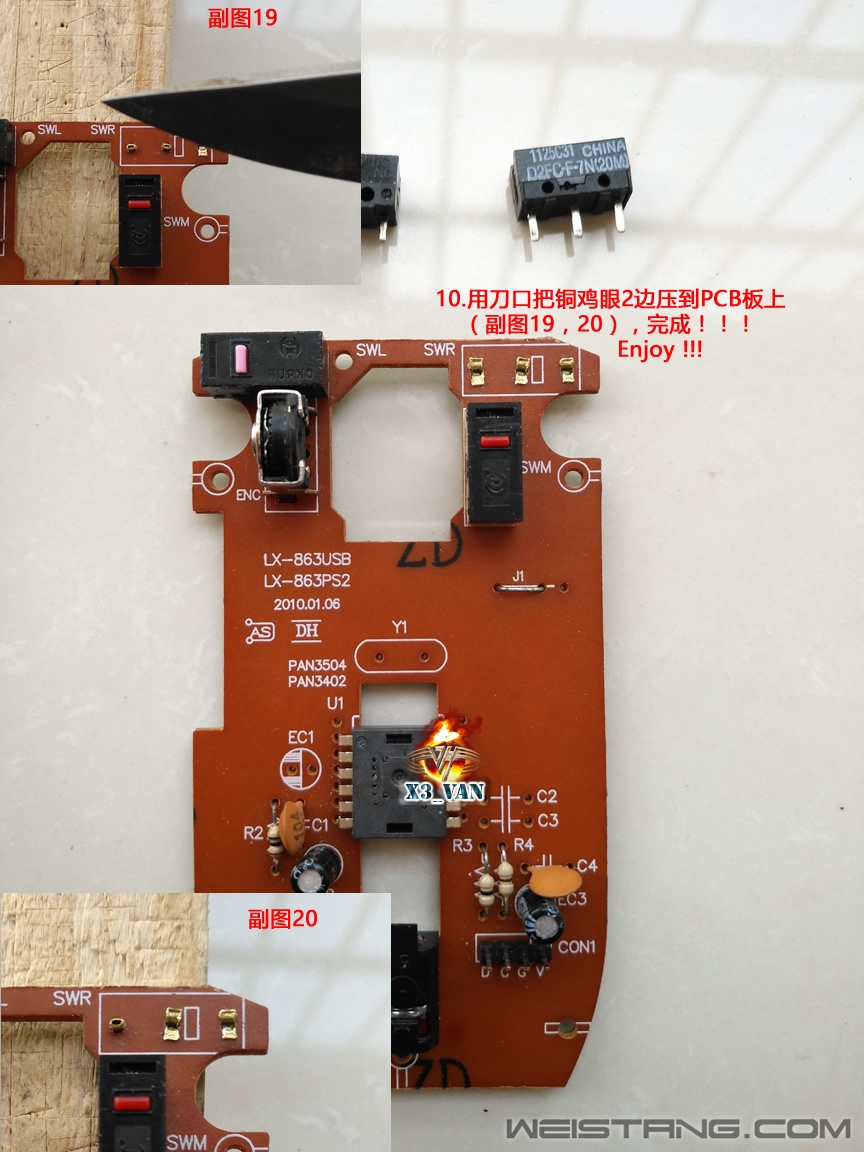

本帖---铜鸡眼---安装使用以及更换过程中免焊！免钻！（不修改pcb板！！！LZ一直的目标）（并且铜鸡眼可以随时随地任意更换）

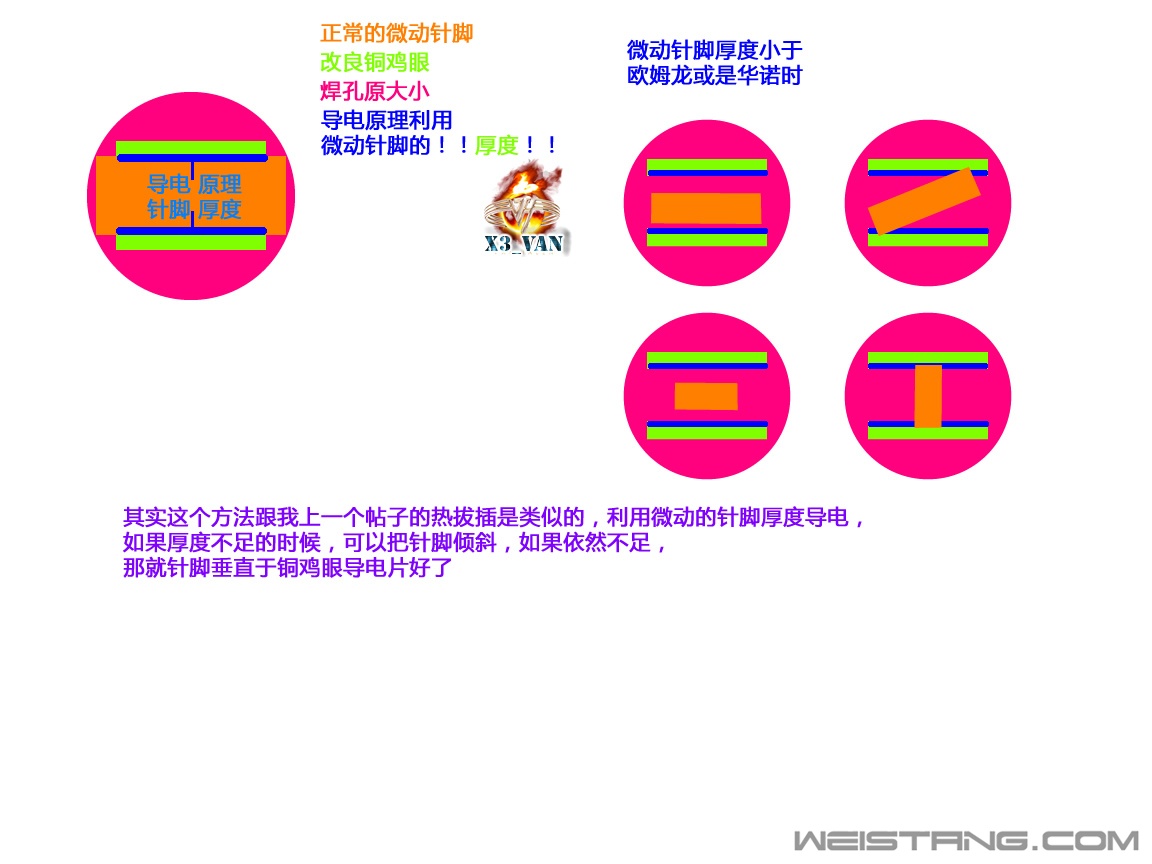

热拔插原理---网上普遍使用的铜鸡眼热拔插中，多数使用的是针脚的“宽度导电”（目前网上的主流方式）但是各个厂家针脚各异，长度宽度和厚度都有差异，在数值上，厚度的差距是最小的，{微动品牌针脚的宽度数值差距>厚度差距，比如，虽然欧姆龙和华诺微动针脚长度和宽度
差距都很大，但是宽度差距非常小，到了近乎可以忽略的地步}，因此，此处才用了以微动针脚“厚度导电”方法（方法一），其实这个方法跟我上一个帖子“DIY 【微动免焊自由换2------无限热拔插 非铜鸡眼】 ”的热拔插是类似的，利用微动的针脚厚度导电，其实就是等于装一个三脚的插座.


本人已经看过网上很多鼠标利用铜鸡眼改热拔插方法，但是均没有这样使用的，大部分使用方法都是钻PCB板，加焊锡，95%属于同技术复刻………只有一位本论坛的大神使用了超小规格铜鸡眼而不改焊盘（赞---他是真正追求热拔插并且寻找方法，并且已经动脑思考的人）.
这里也赞一下把铜鸡眼做成鼠标热拔插材料并分享方法的“第一人”，可惜不知是谁. （赞---他是分享方法的第一人）


微动热拔插追求的是一劳永逸------理想化！
好了，制作方法上图！




**************************方法一**************************

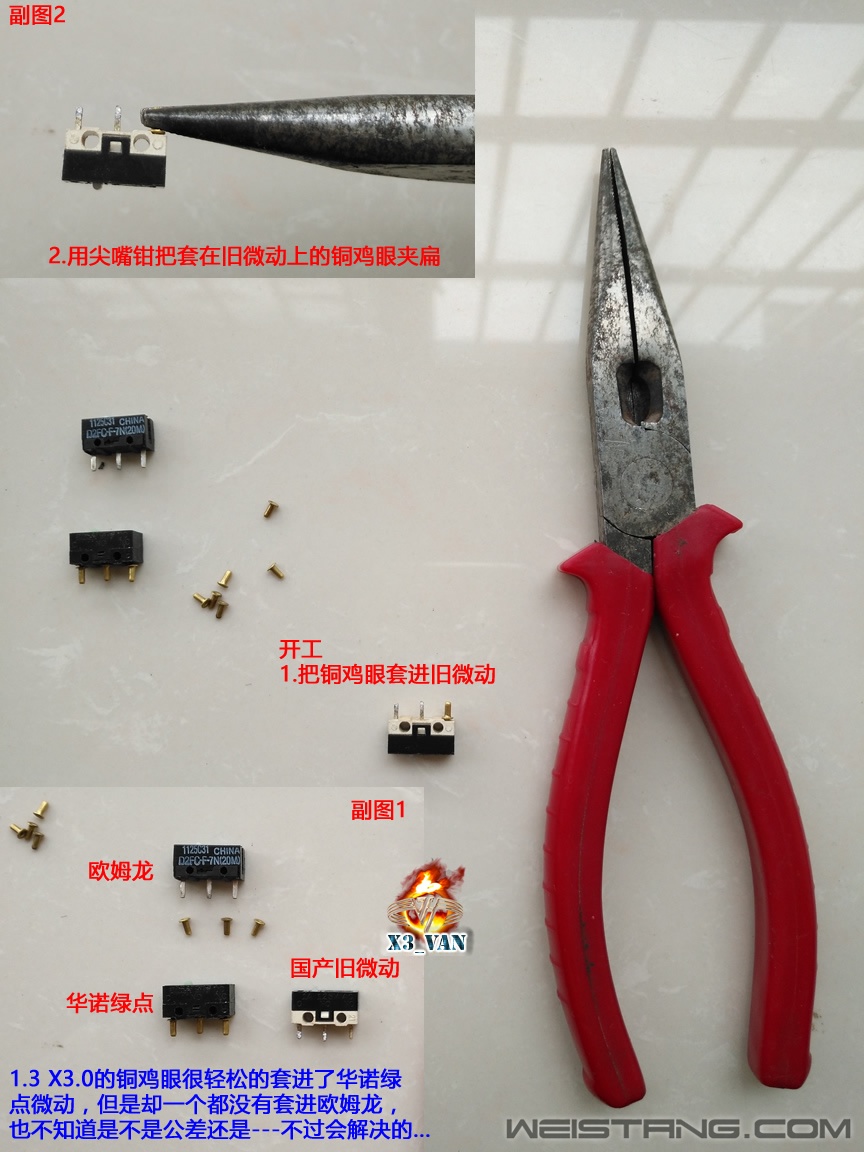

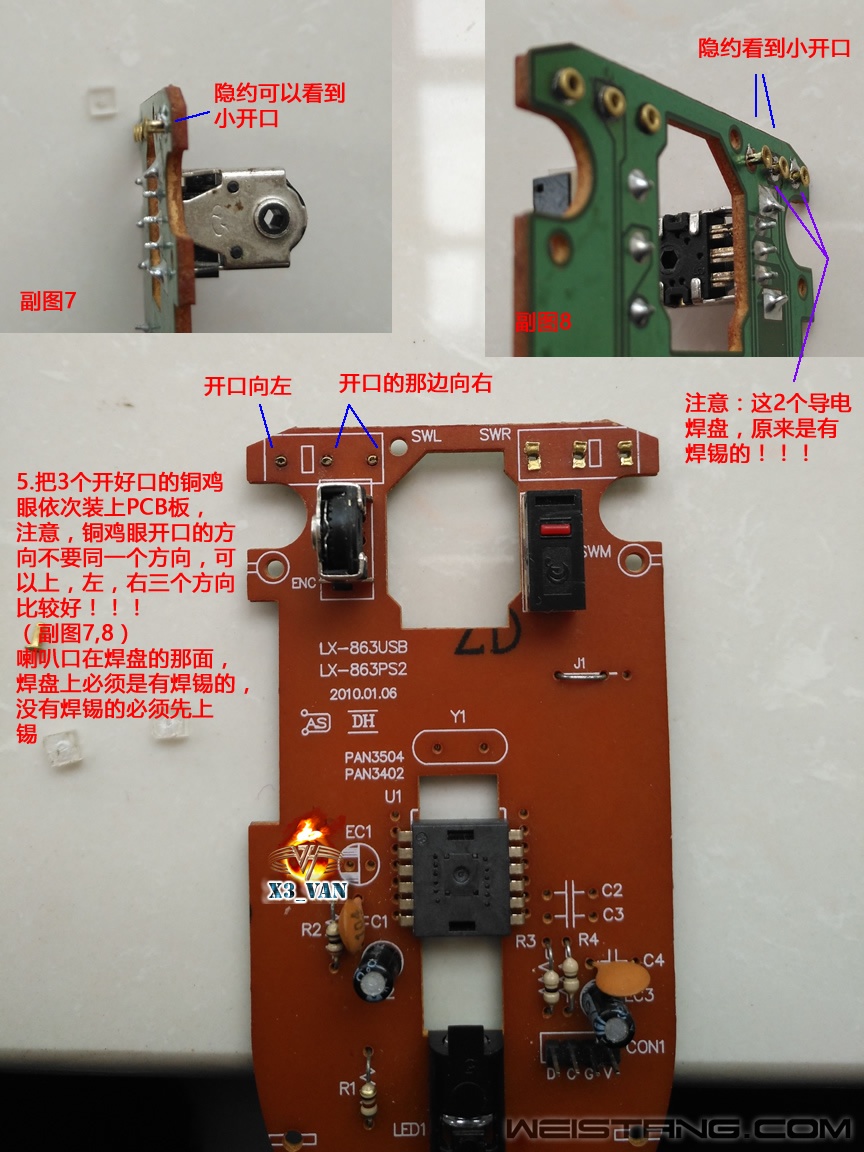

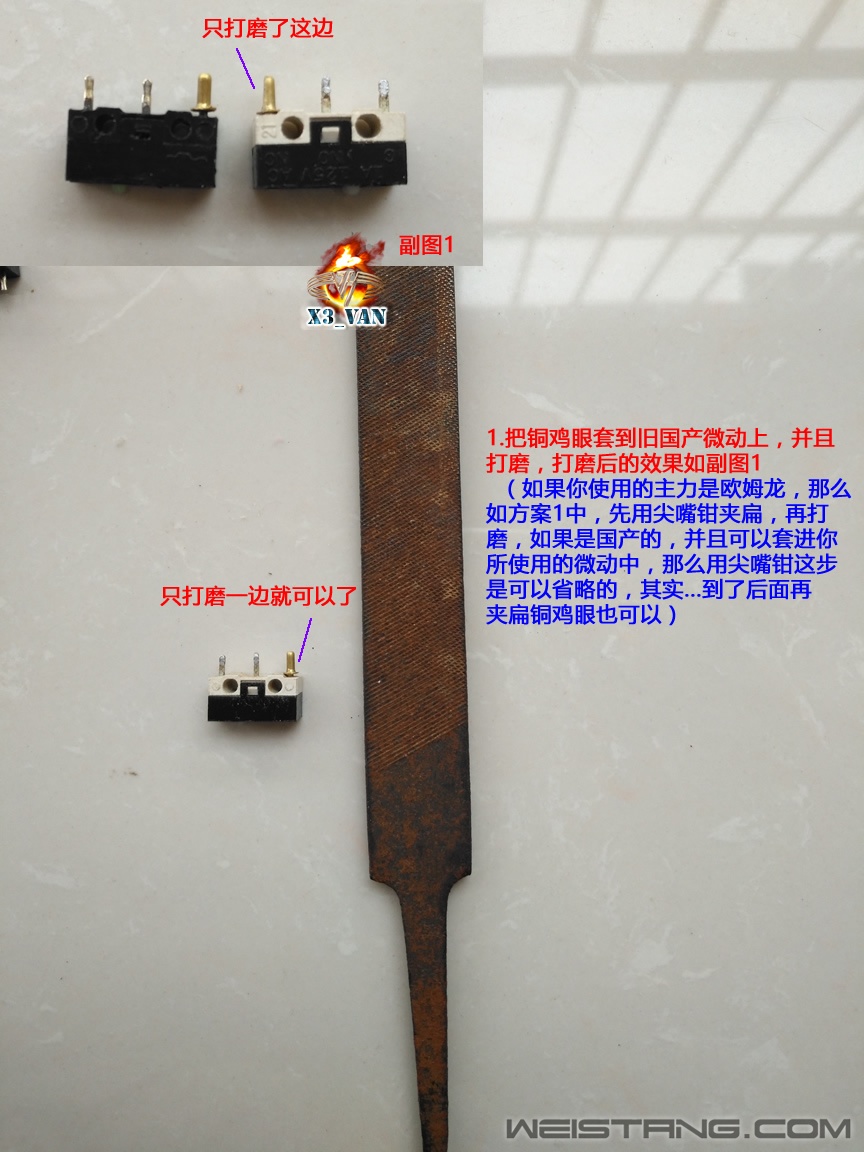

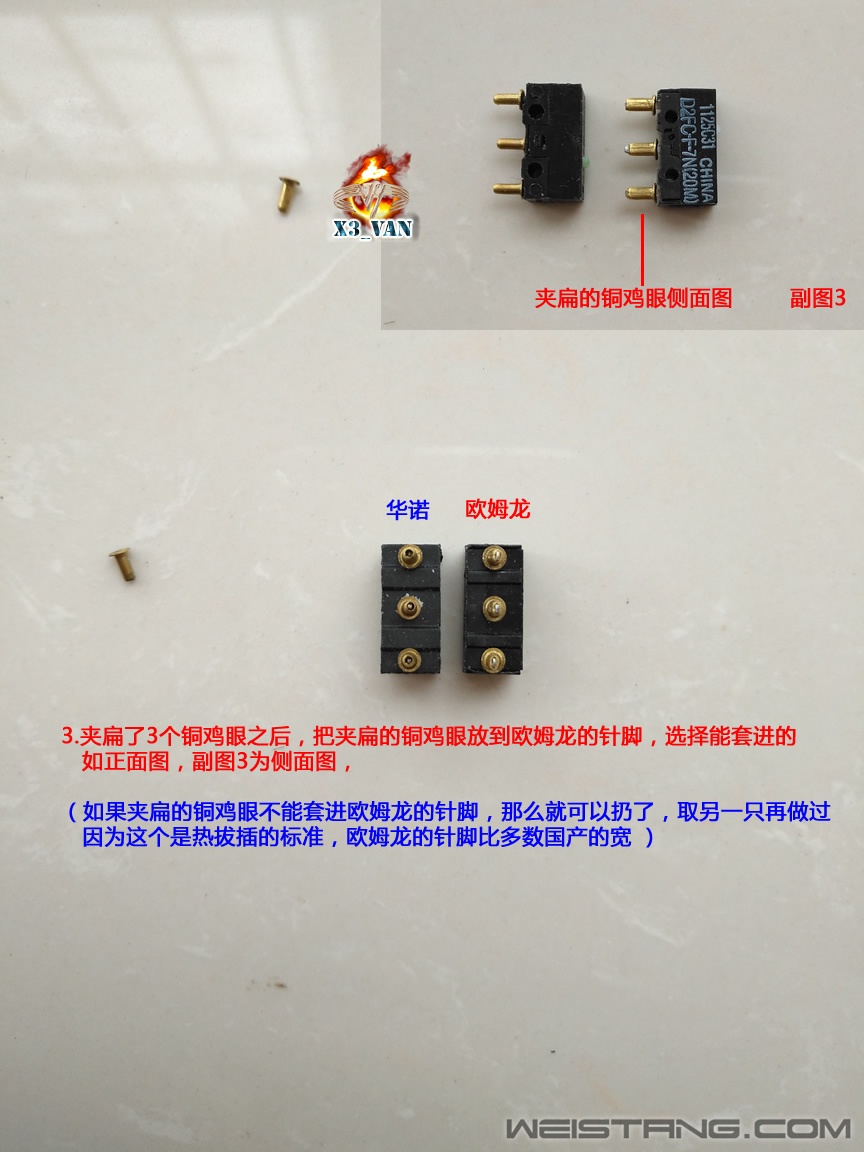

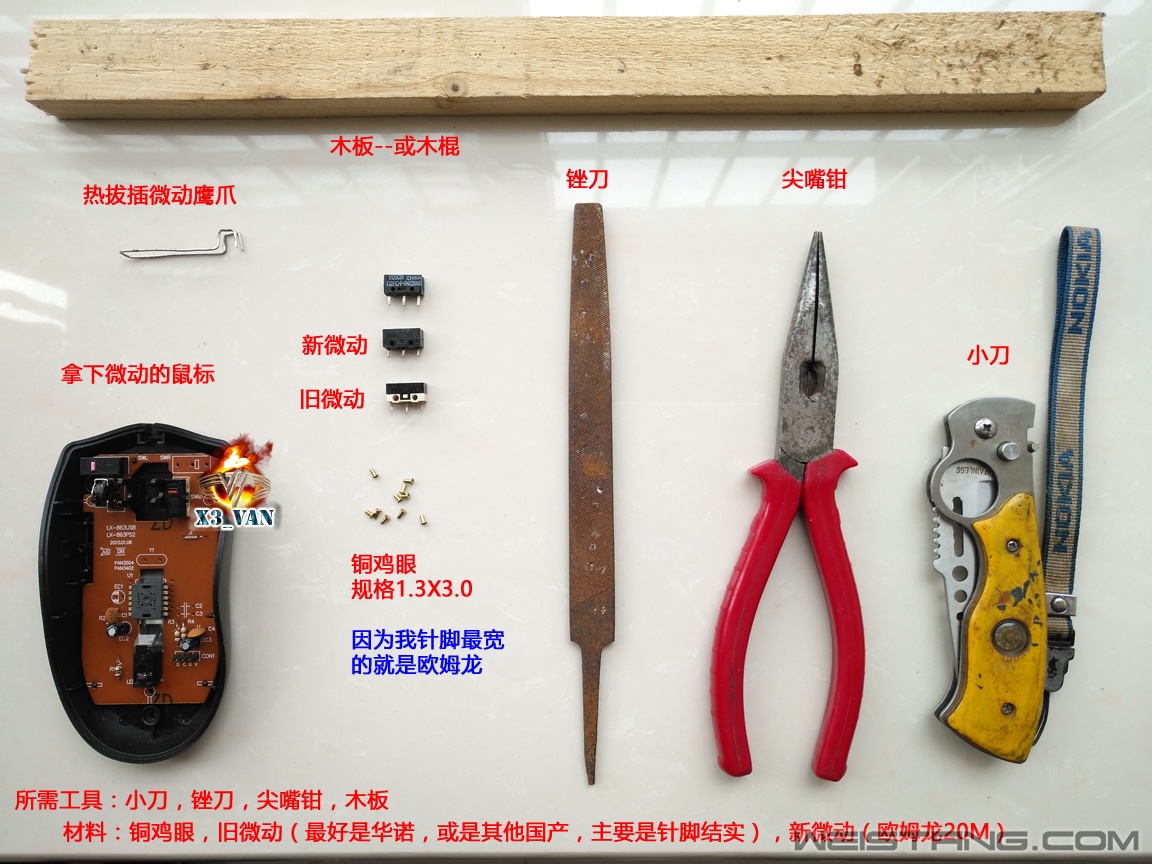

方法一：

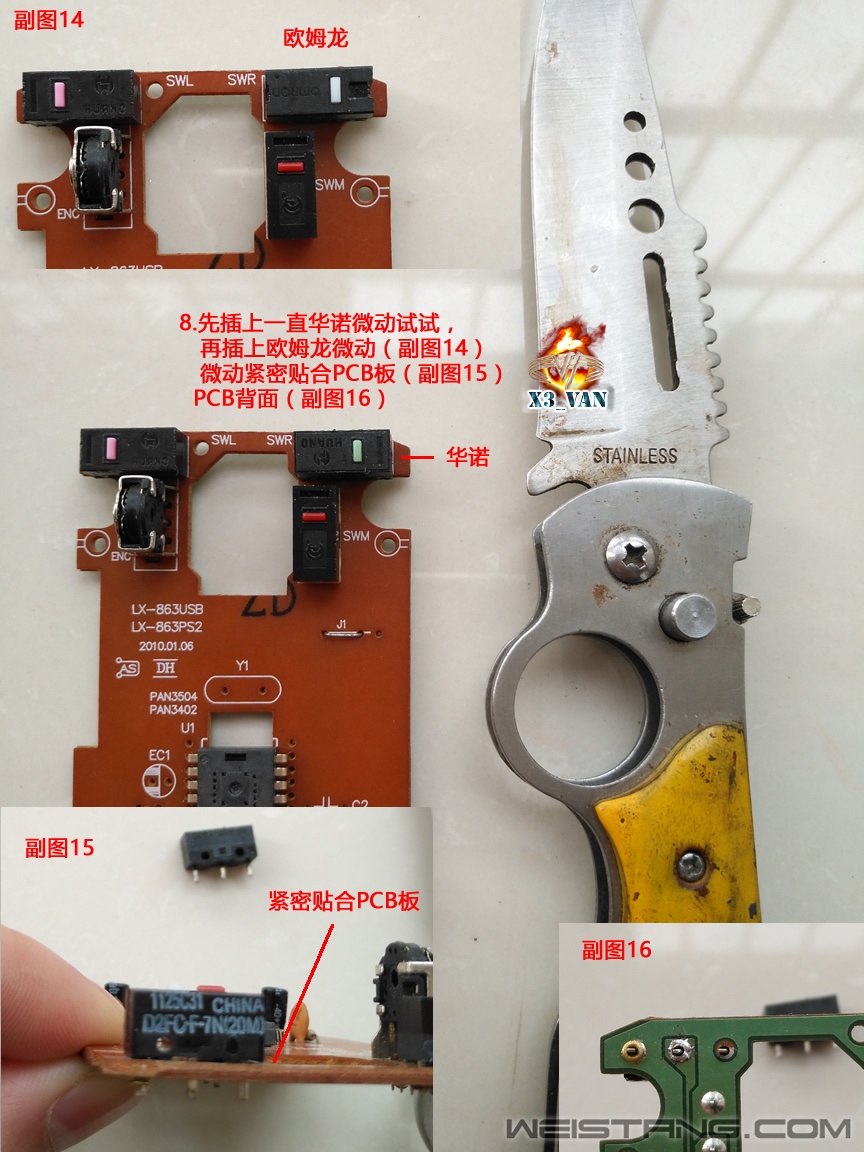

此方法已经被我用自己DIY的工具热拔插（本帖有制作教程）微动近20+次，没有任何使用上的问题以及肉眼上可观察到的变化，
也是比较简易方便的方案，推荐有兴趣的使用.任何人均可操作，难度系数为0. （难度总分5分制），所以这个是可以大众普及的开端！
测试过程中微动主要使用了欧姆龙和华诺绿点粉点测试，以及松下二脚.（个人尝试热拔插欧姆龙微动过程中，
个人感觉，使用的力度近乎提了一大桶水。横向的咬合力非常强大.）顾此方法不会让你失望的.


制作单个微动热拔插使用的时间大概为10分钟内.

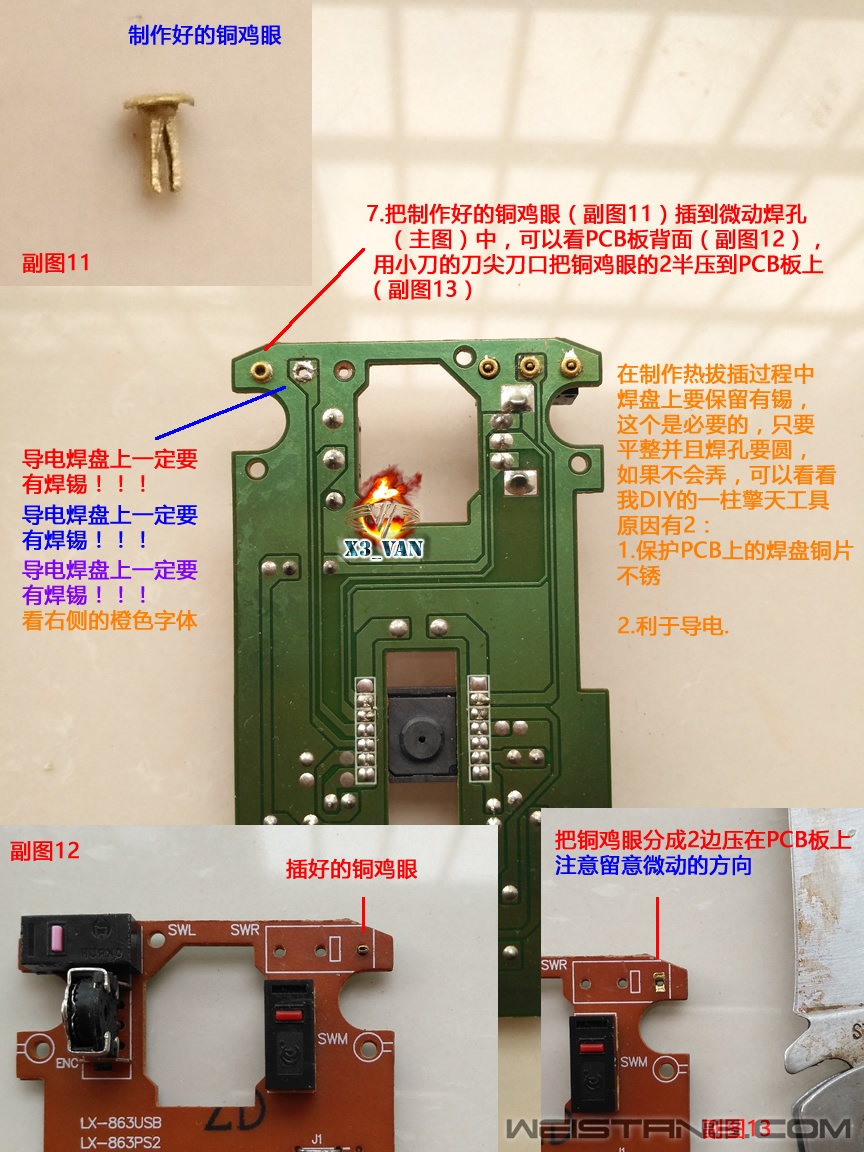

受力情况解释：这个方法受力主要横向作用力，插入微动时针脚作用力于铜鸡眼，铜鸡眼可忽略不计的变形，横向作用力于PCB焊孔上，
所以大可以放心，这种构造功能类似“榫卯”结构了！辅助纵向受力情况是铜鸡眼的两头的八字口以及喇叭口.使铜鸡眼不会在插入微动时往下掉.

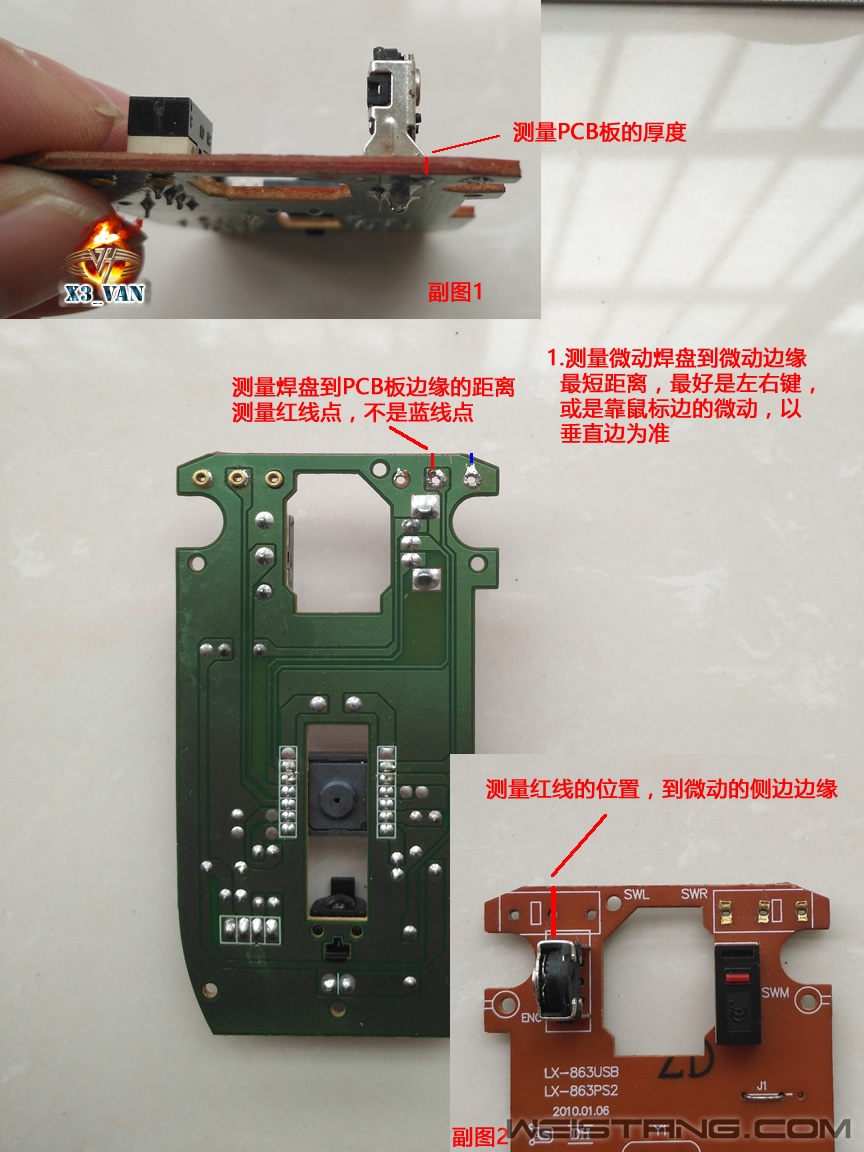

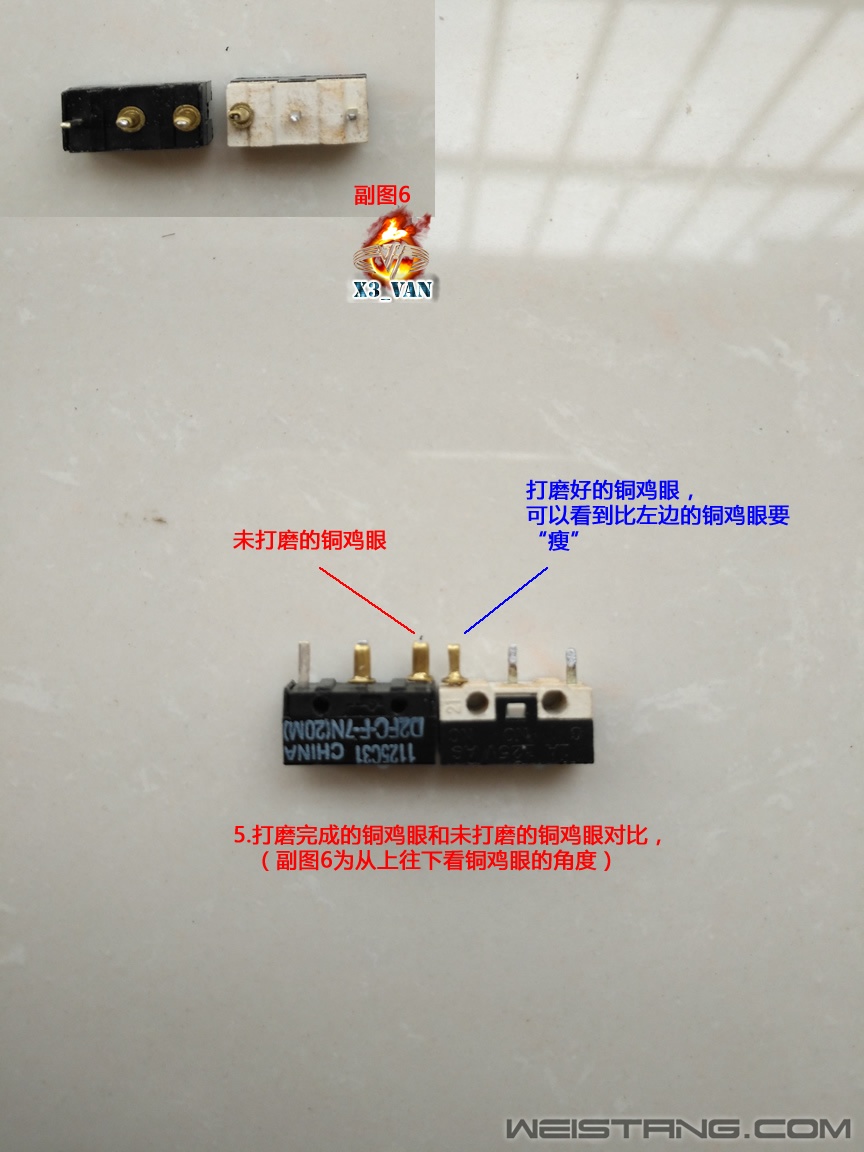

如果你的要求比较高，要非常美观，并且统一，那么就需要数据上的准确了，那么你就需要一把尺子（游标卡尺更好），了解

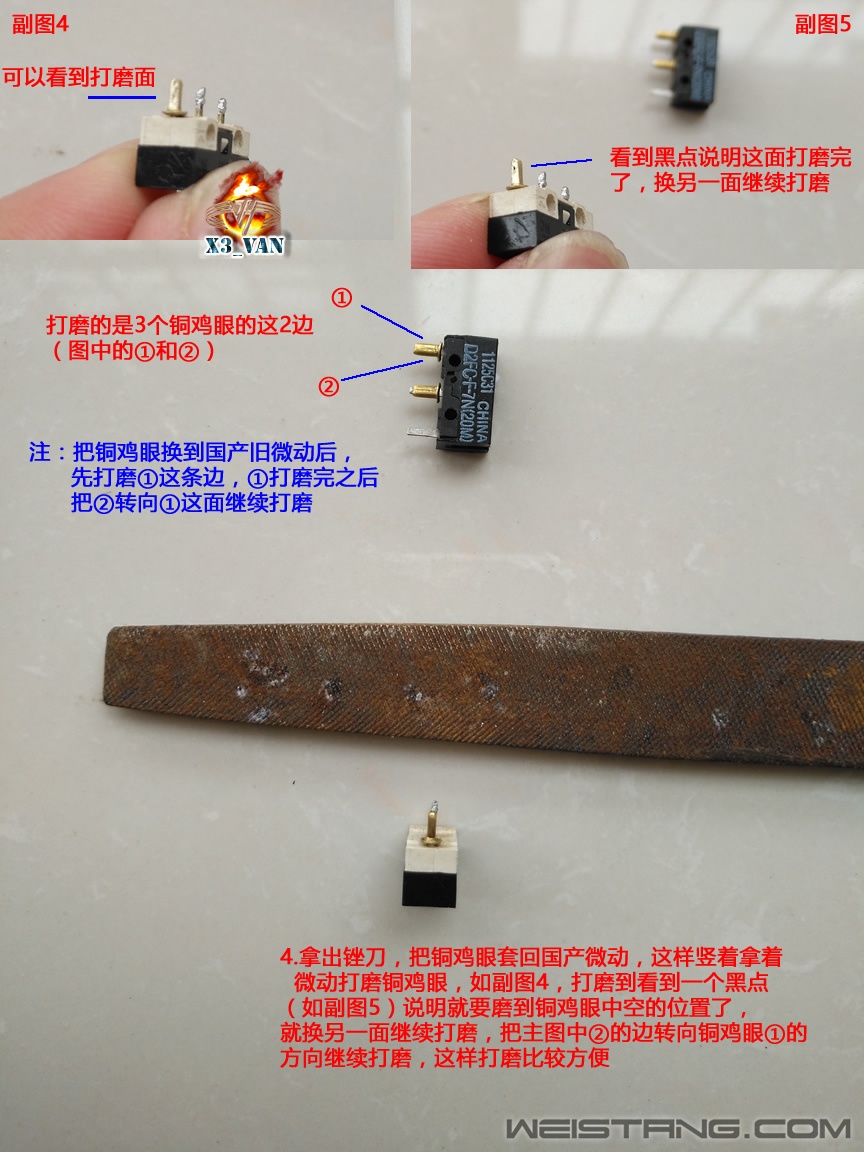

需要打磨铜鸡眼的高度，上面的八字口(铜鸡眼小的那头)最好能达到1.5MM（1.0MM也可以），如果你的pcb板为1.5MM那么，你应该打磨
的高度为3.0MM,并且左右键共6个铜鸡眼就每个都打磨3.0，并且打磨后铜鸡眼的宽度也要对比前一个即可.


公式为1.5MM＋你pcb板的厚度 =你所要打磨的高度

















**************************方法二**************************

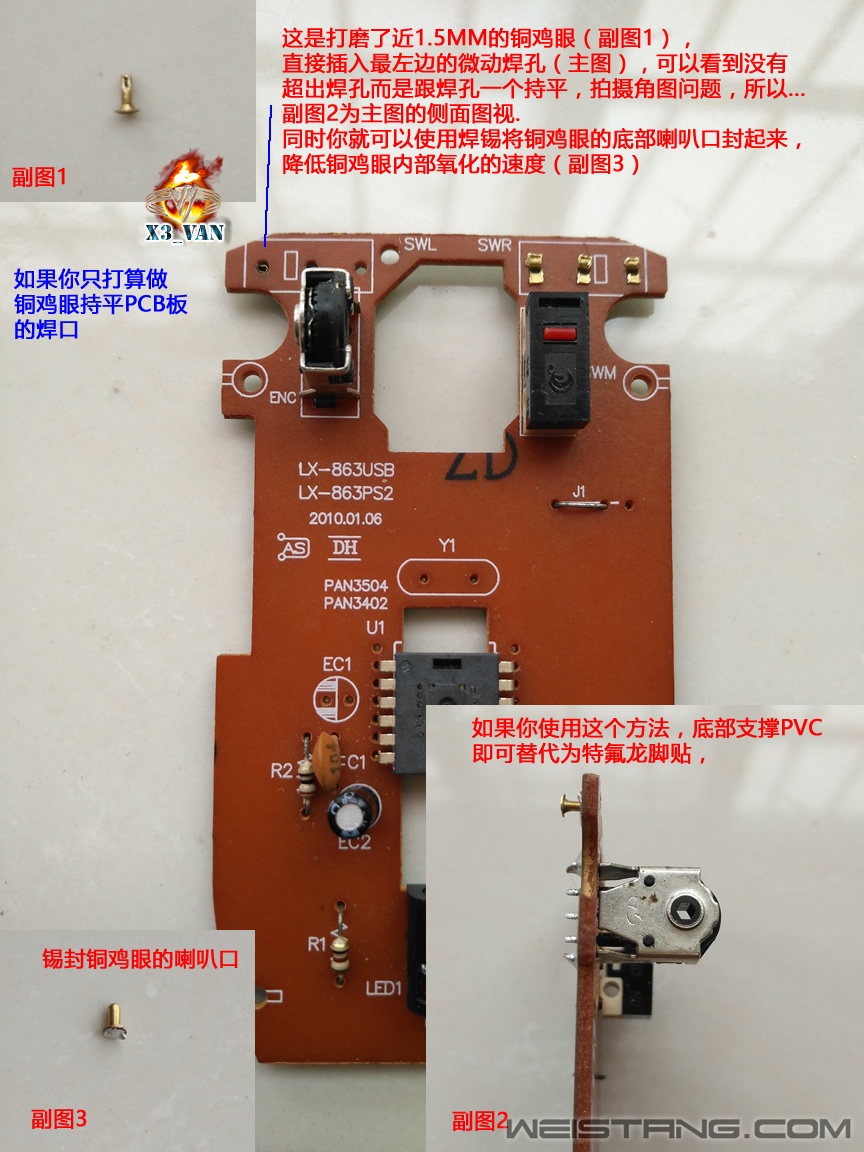

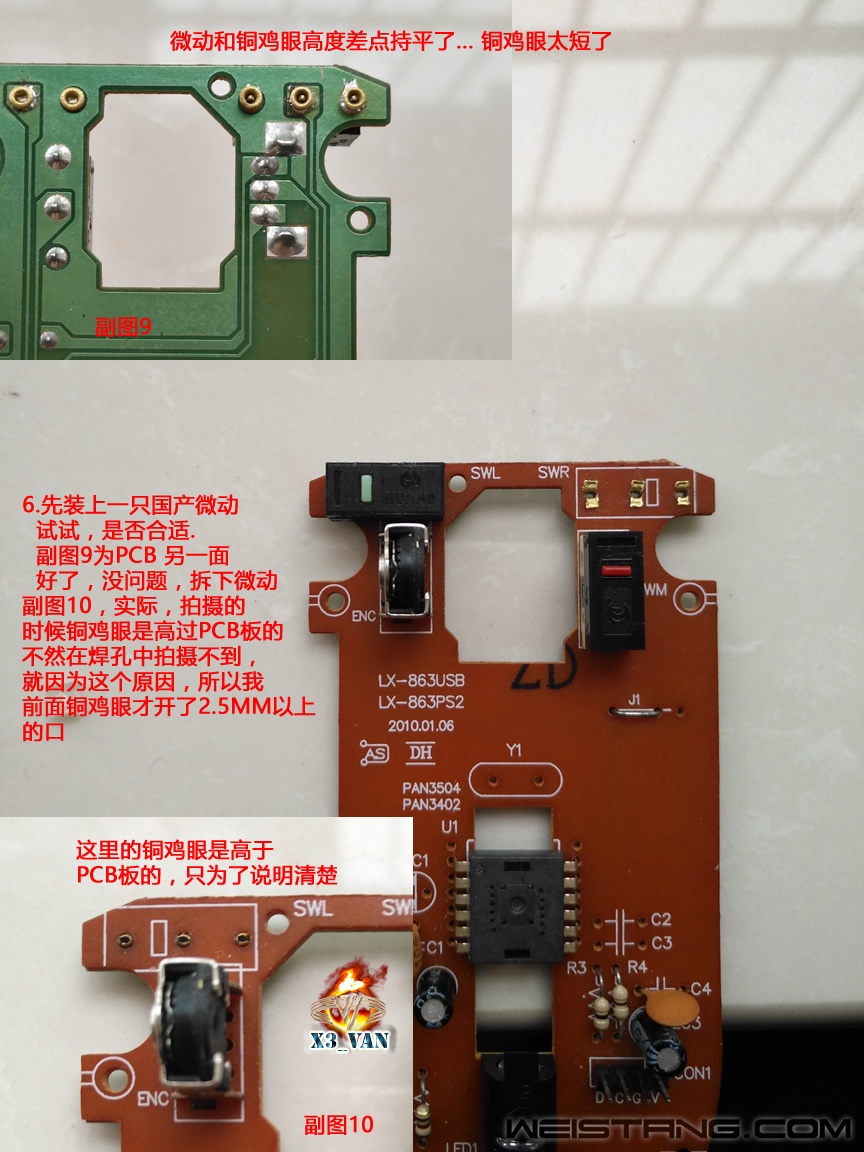

方法二：
此方法使用依然是没有问题的，已经经过测试，但是涉及到一些数据上的计算，比如铜鸡眼本身的长度，
以及PCB板厚度，鼠标底部支撑高度等.部分需要精确，所以难度系数为0.5 左右（难度总分5分制）
制作单个使用的时间30分钟+ ，二个为45分钟左右吧，因为测量以及计算是需要时间的.动手能力稍弱的可能会觉得有点困难吧.

受力情况解释：这个方法的受力依然是横向作用力，但是底部的铜鸡眼支撑依然重要，防止铜鸡眼因插入微动时，把铜鸡眼推出PCB板.

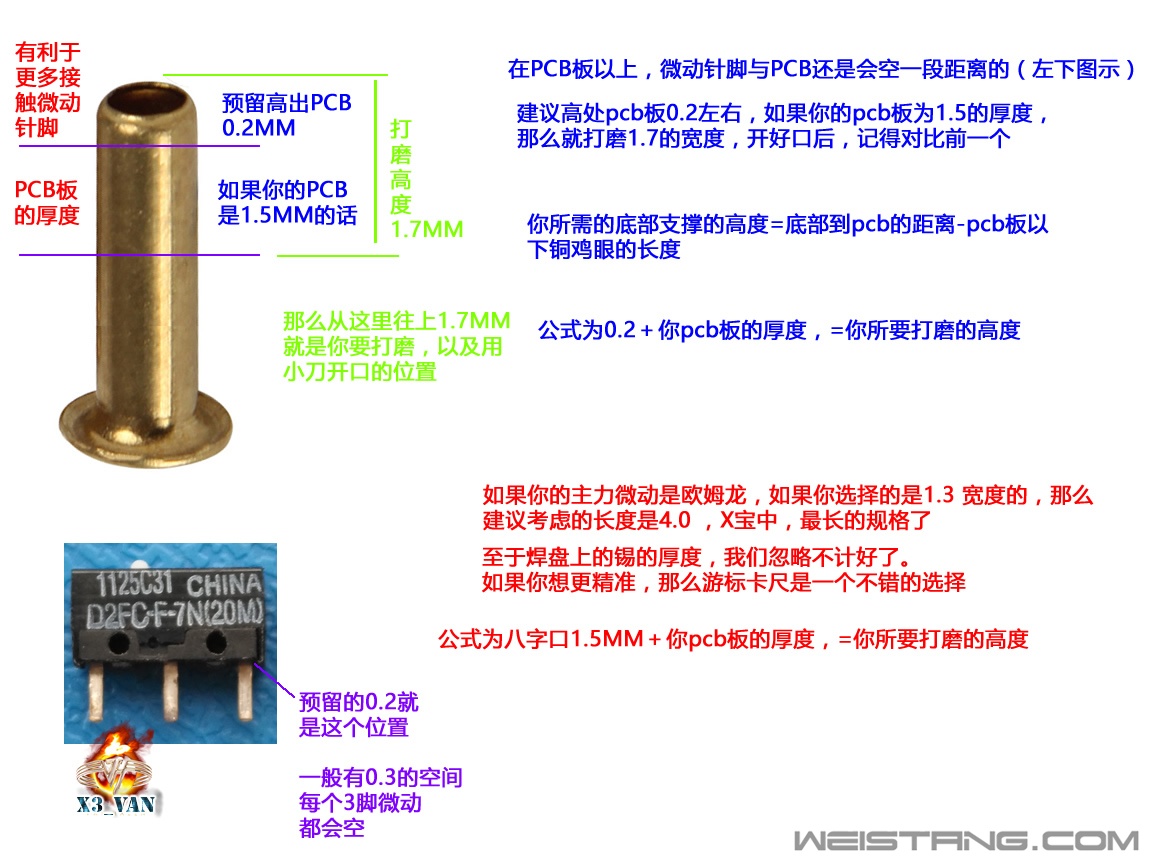

如果你的要求比较高，要非常美观，并且统一，那么就需要数据上的准确了，那么你就需要一把尺子，了解需要打磨铜鸡眼的高度，
最好预出铜鸡眼（小口）高于PCB板以上，达到0.2MM （为了让铜鸡眼咬住更长针脚），如果你的PCB板为1.5MM那么，你应该打磨的高度为1.7MM,并且左右键共6个铜鸡眼就每个都打磨1.7MM，并且打磨后铜鸡眼的宽度也要对比前一个即可.当然，如果你想让铜鸡眼持平PCB板也可以.
请自己衡量.

公式为 高于PCB板的高度（0.2MM）＋你PCB板的厚度，=你所要打磨的高度

以及

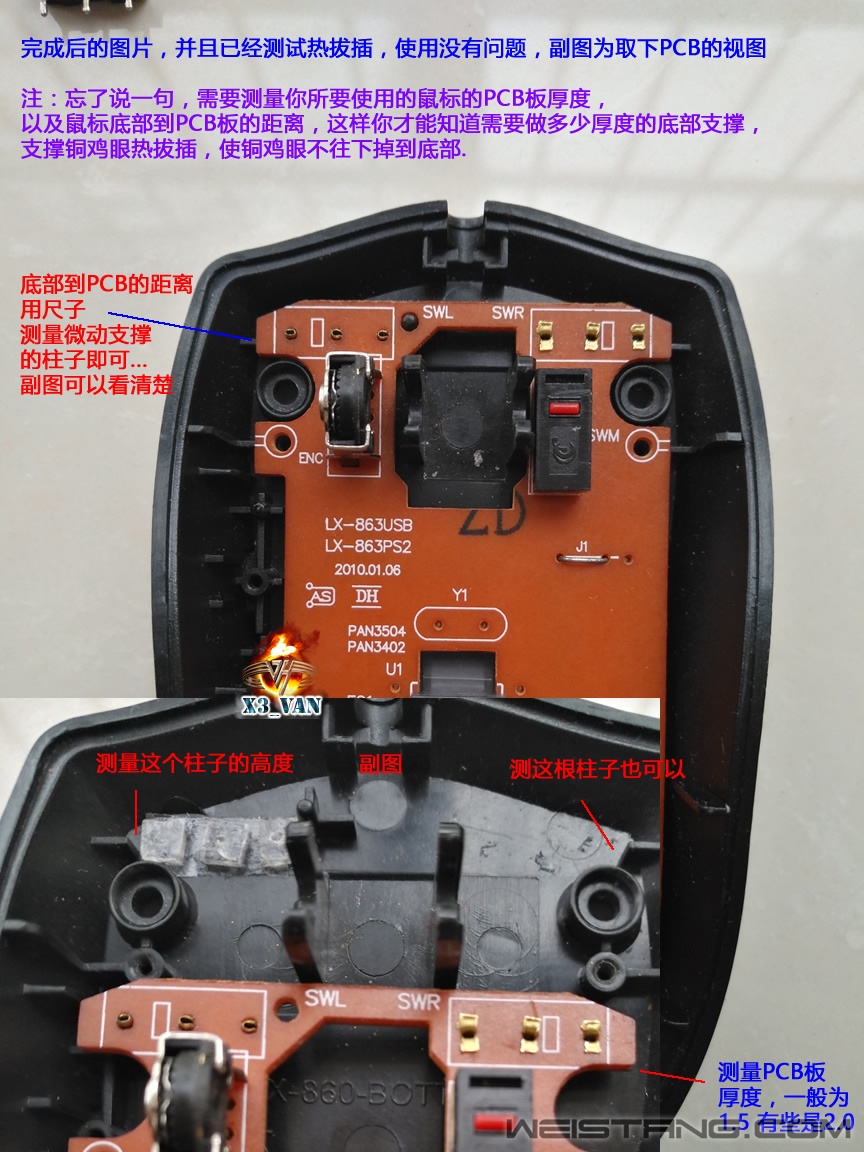

你所需的底部支撑的高度（图中的PVC）=底部到PCB的距离（微动支撑柱的高度）- PCB板以下铜鸡眼的长度

如果你的铜鸡眼足以支撑到底部，那么可以不用计算了.

























**************************方法三**************************

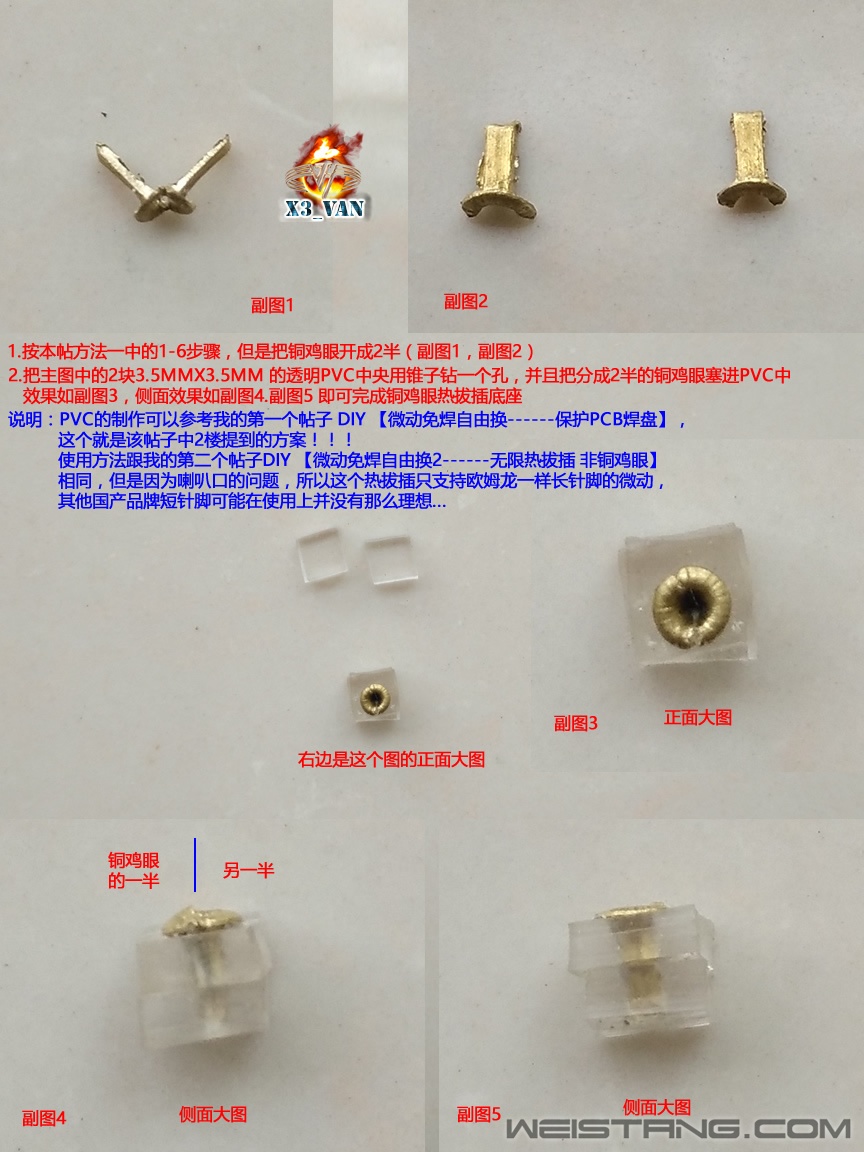

方法三：
此方法比较适合于针脚比较长的微动，比如欧姆龙一类，华诺因针脚较短可能会咬合深度不够，所以并不是太推荐（方法三比较挑微动）
主要原因是铜鸡眼的喇叭口以及微动针脚长度问题导致.同时也是需要计算鼠标底部支撑的高度问题，所以难度系数0.8左右
（难度总分5分制）
制作时间有点难以衡量，所以不计算.使用方法同以下铜片制作热拔插方法二.

受力情况不解释...

vansonk

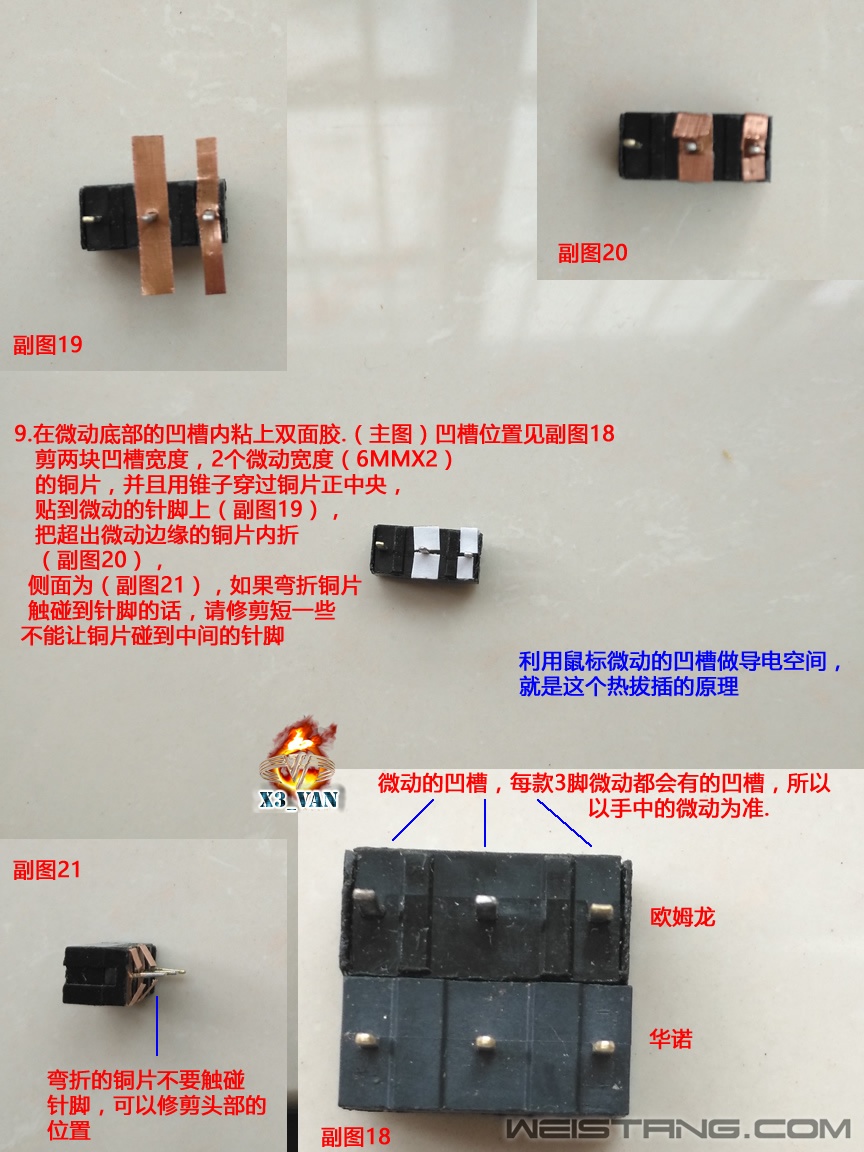

==========================DIY【铜片制作热拔插】==========================
方法一：

vansonk

==========================DIY【铜片制作热拔插】==========================

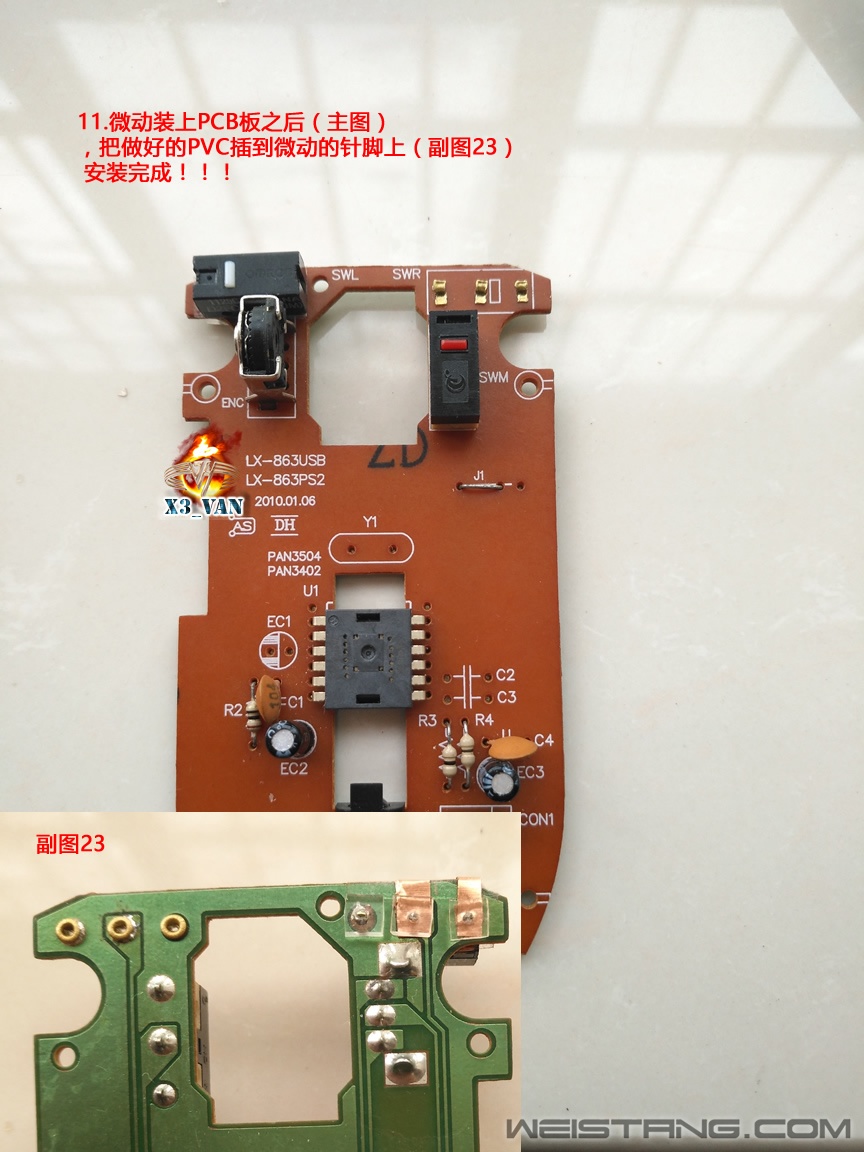

方法二：
无限制热拔插（非铜鸡眼）...可转移式

理论上支持任何针脚宽度的微动，即0.9-1.5MM 的铜鸡眼所能使用的微动，甚至0.6MM针脚的微动.

如果是使用2脚的松下方形微动，请把针脚用铁钳夹直，并且把针脚宽转成水平（跟欧姆龙针脚水平一字，

其实松下出厂方形微动也是把水平针脚转成双竖着的11），这里就不截图了

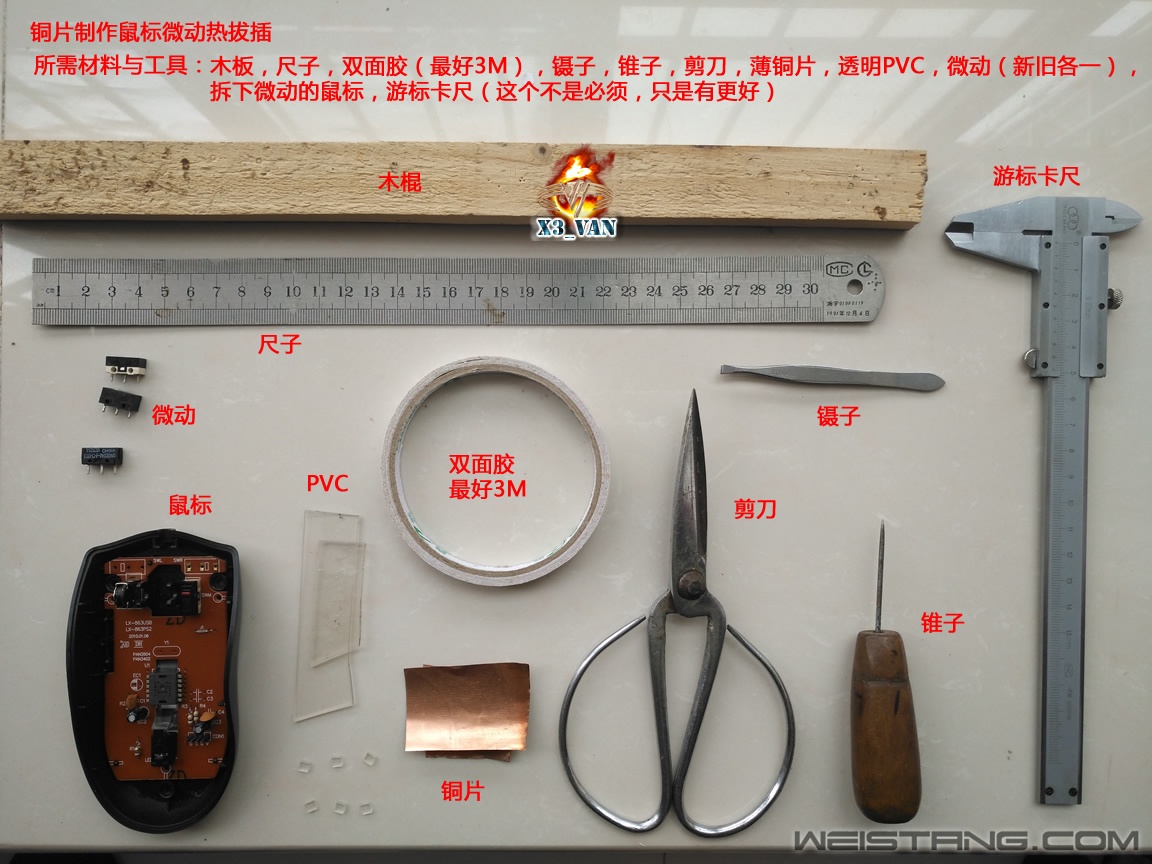

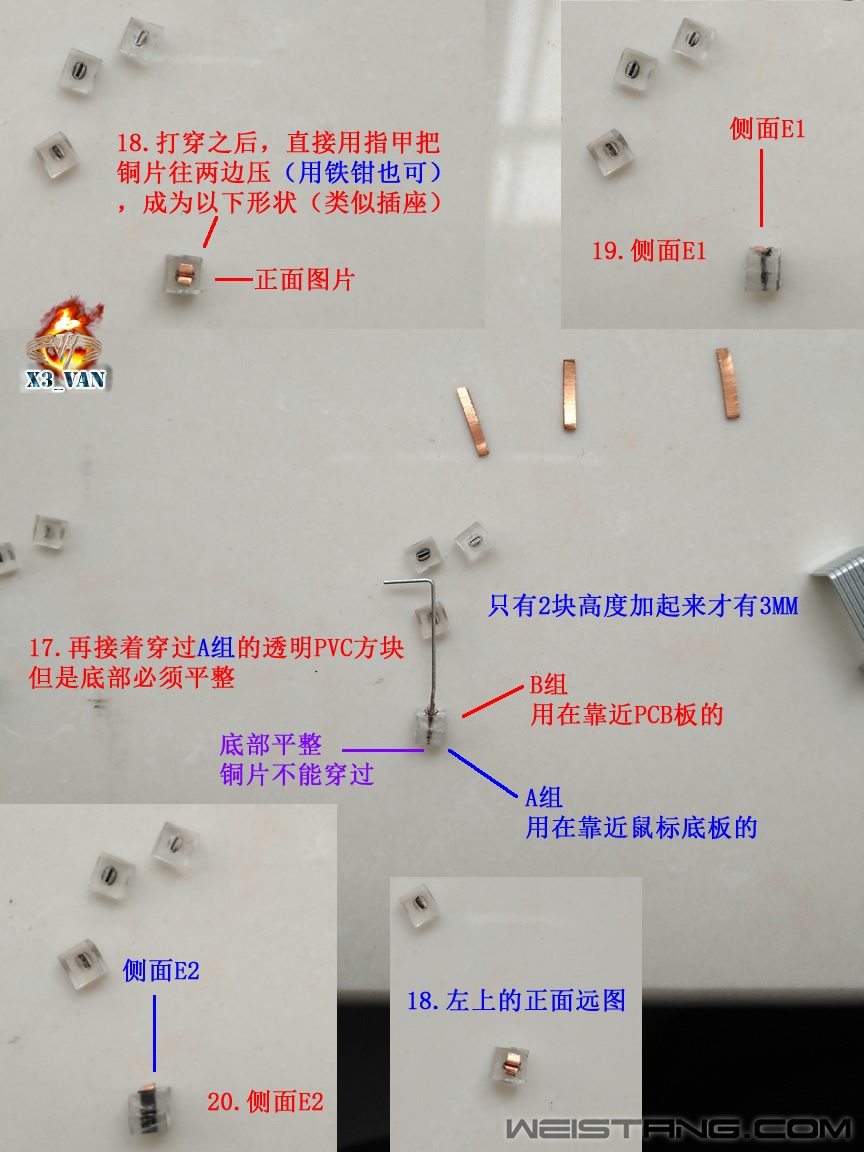

需要的材料与工具 ：（主要材料还是上期用的---透明PVC和铜片）
1.透明PVC：（我手中的PVC是1.5厚度的，当我两块厚度叠加的时候刚好3MM）
2.铜片：
3.剪刀：剪铜片，没有美工刀也可以用来剪PVC和特氟龙.
4.美工刀：割PVC或是特氟龙用，其实不是强迫症的话，可以直接用剪刀，但是没那么平直

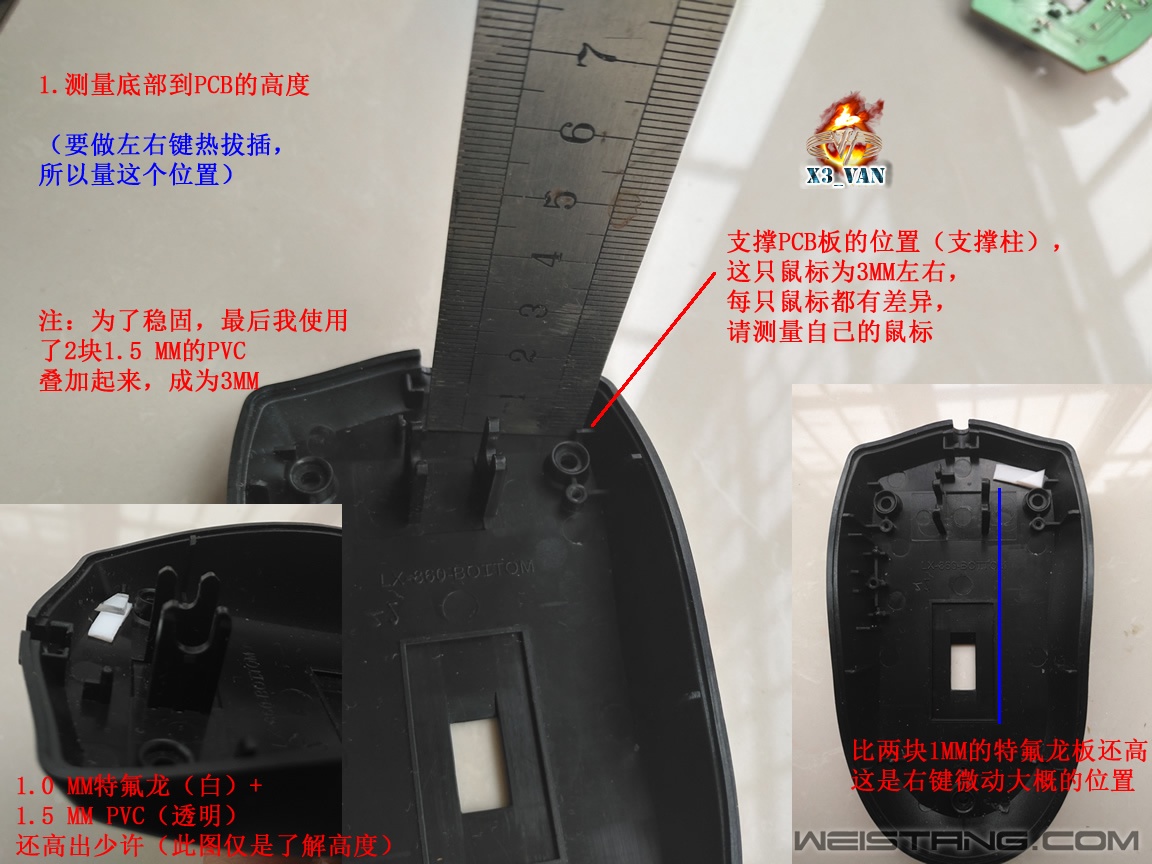

5.铁尺：量鼠标底部支撑到左右键微动电路板的距离，同时配合剪切铜片和透明PVC之用6.木板：剪切PVC或是钻孔的时候防止锥子打到硬物钝化.（懒得找木板，直接木棍代替了），同时高温刺穿PVC时作用很大.

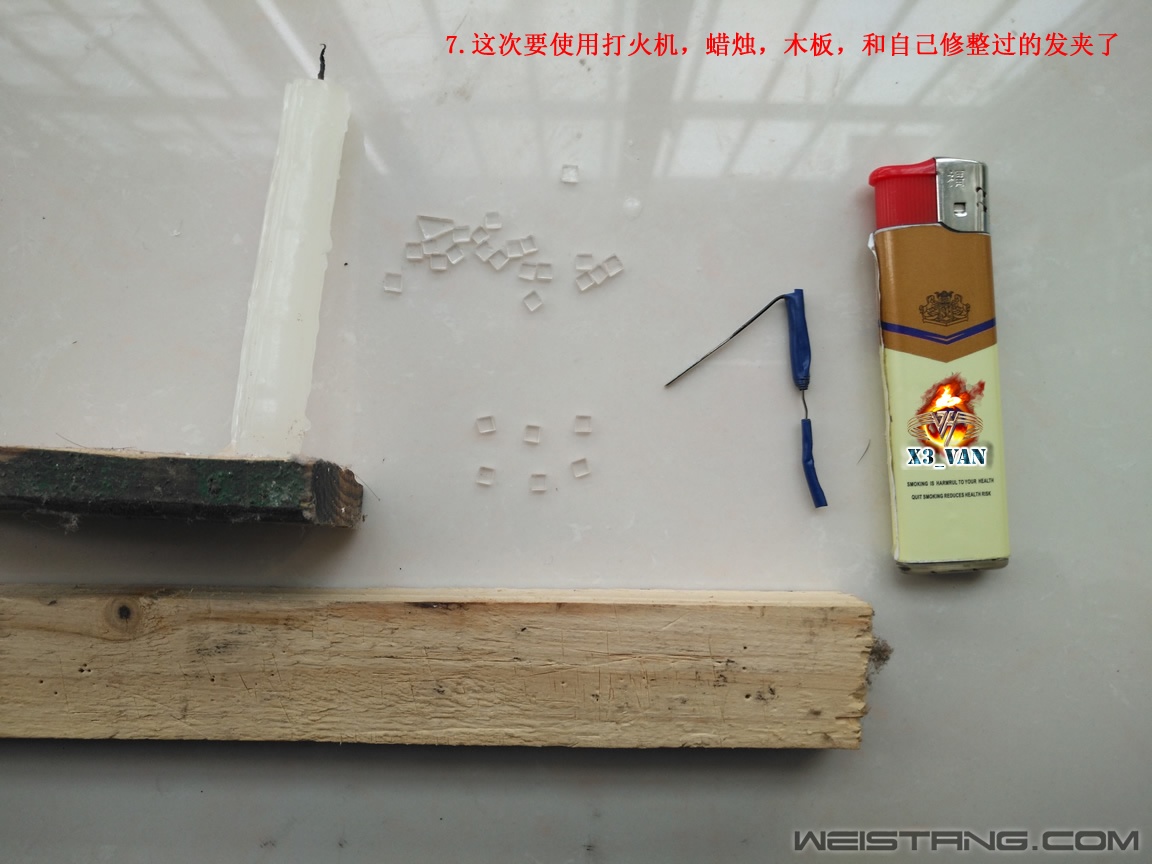

7.蜡烛+打火机：加热发夹用的，那叫“烧”.

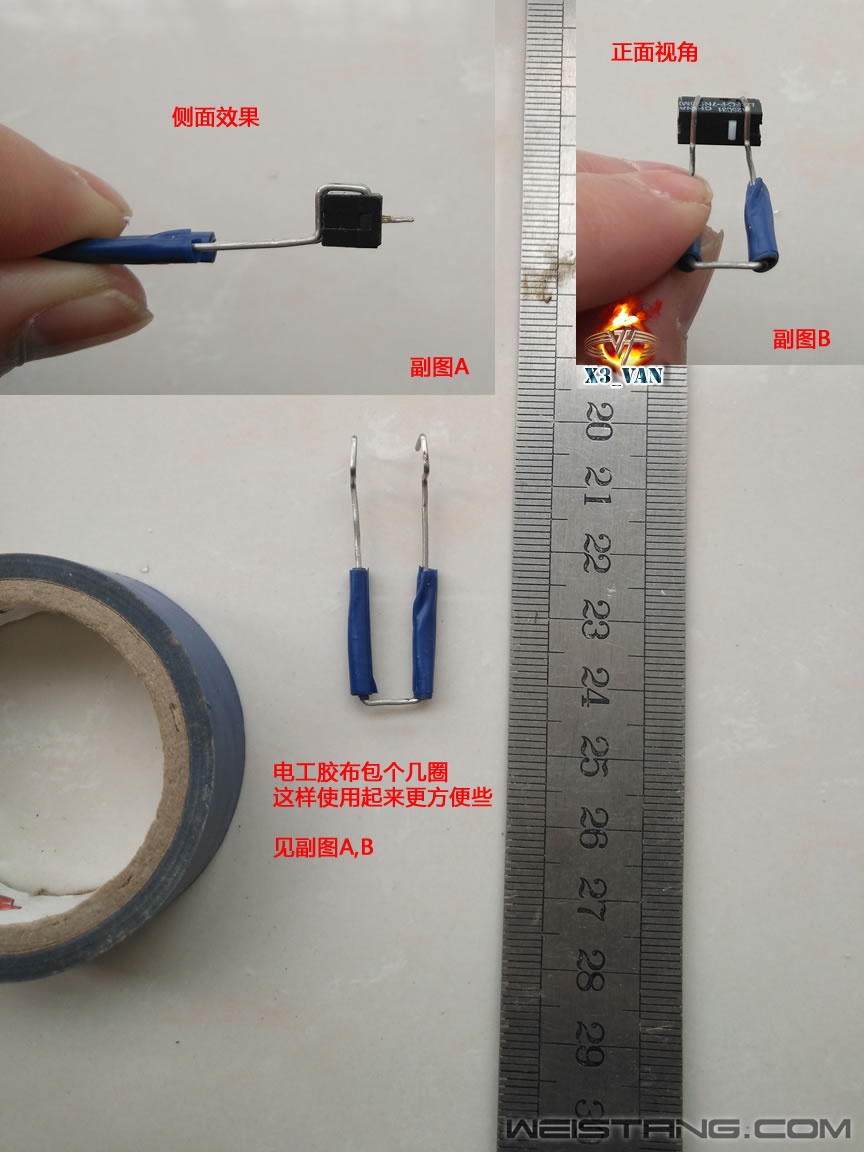

8.电工胶布：防止发夹过热烫到手，包发夹用的.
9.尖嘴钳：具体什么时候用，忘记了...

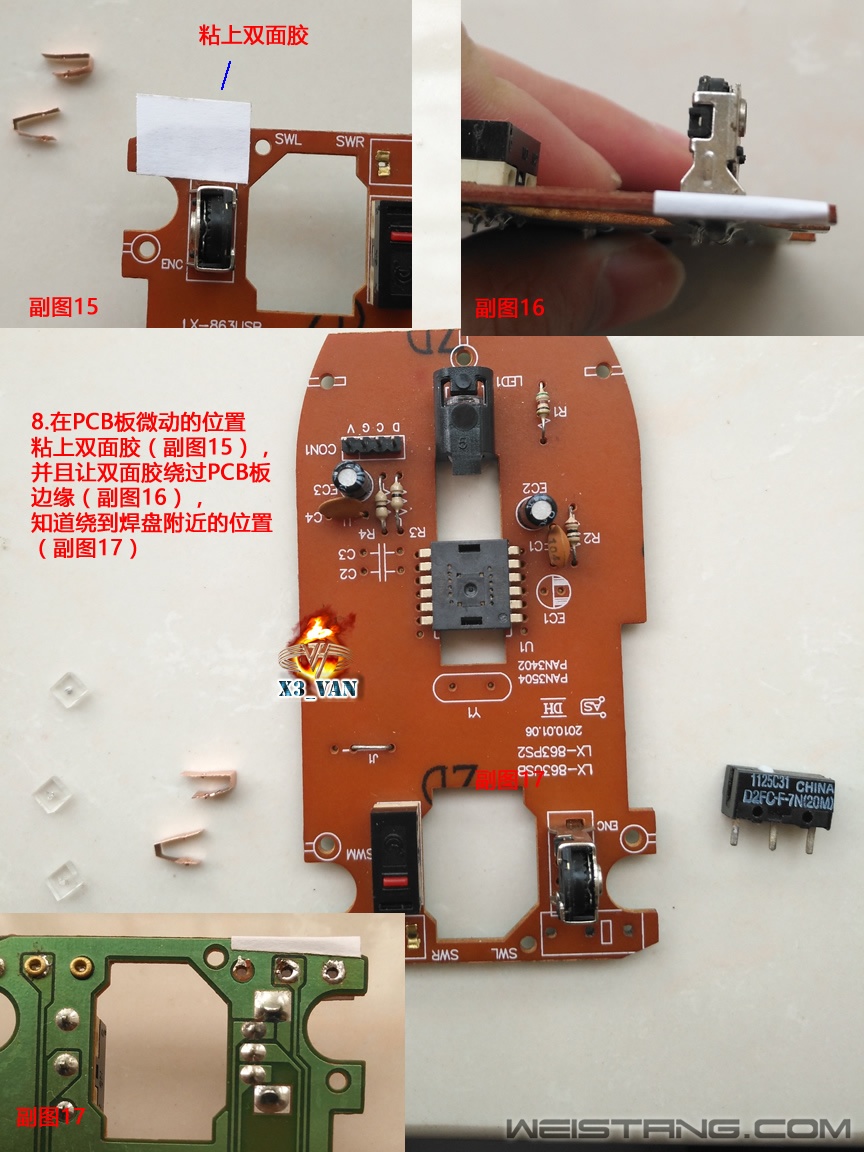

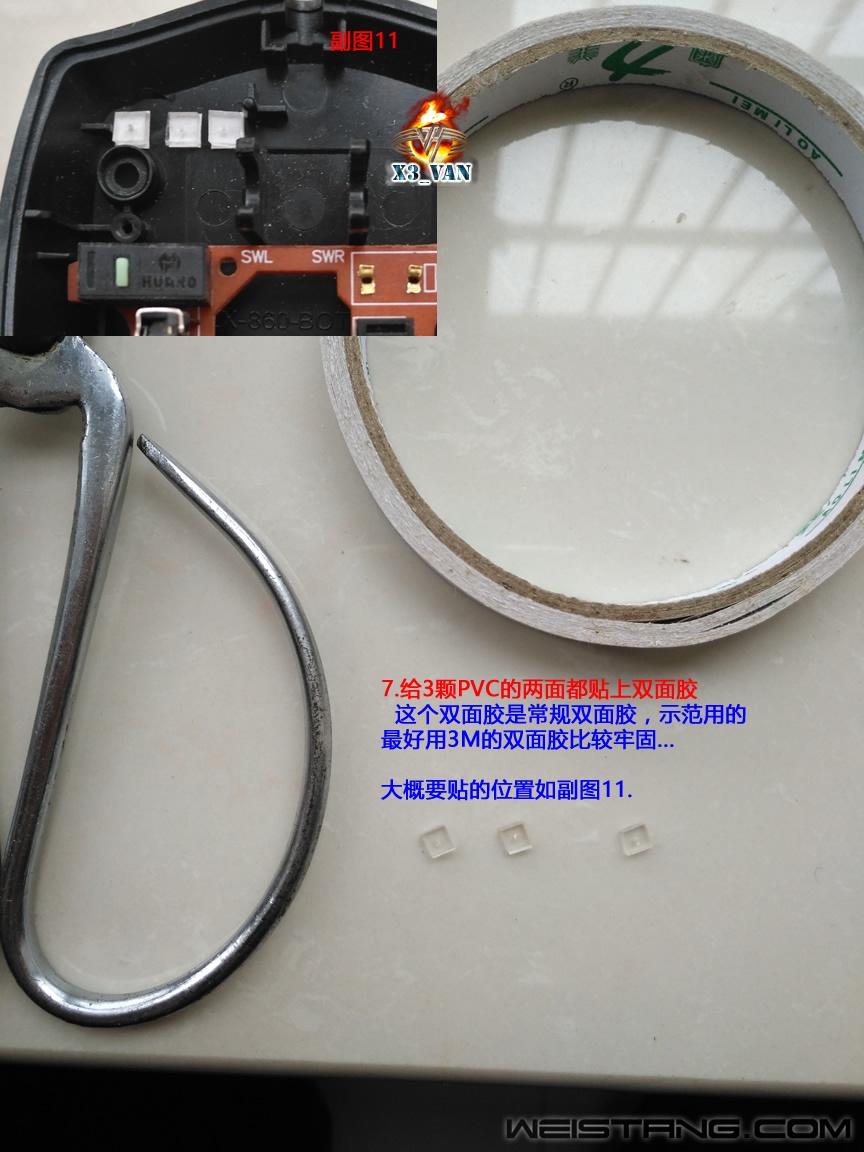

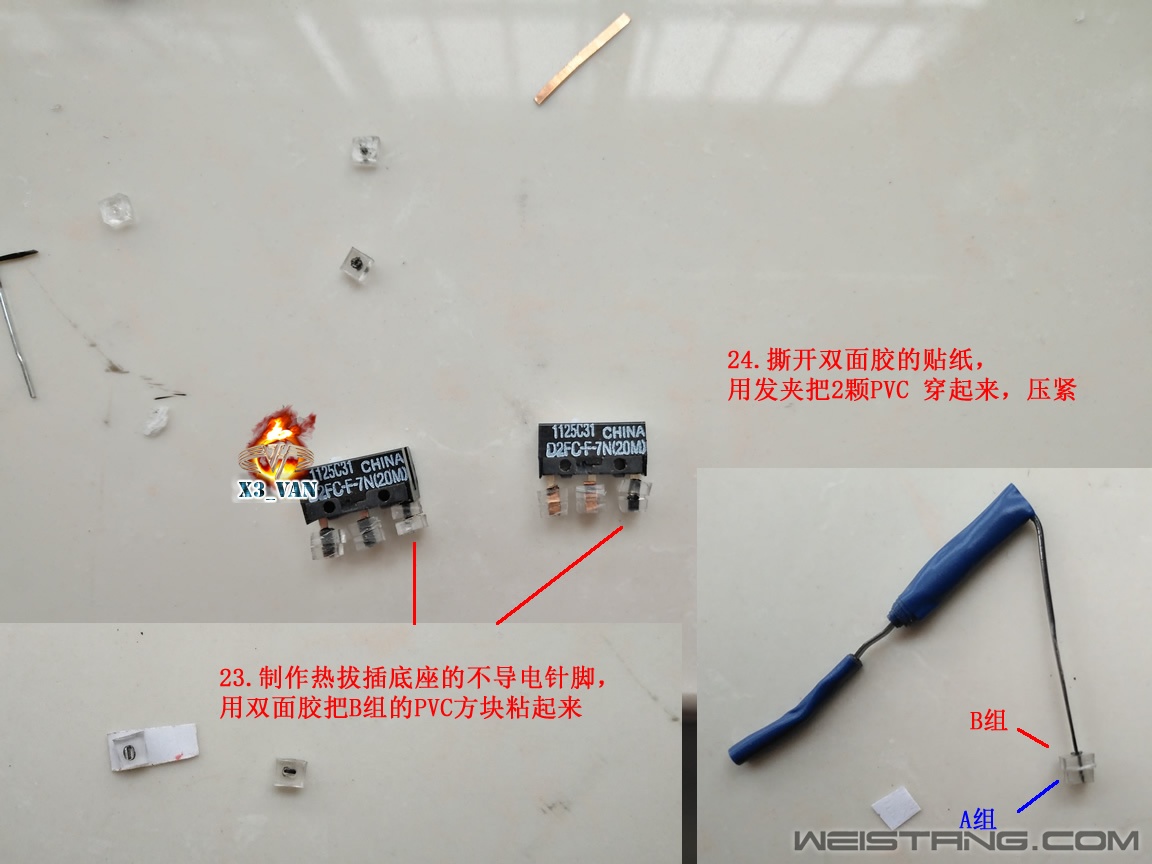

10.双面胶：鼠标底部固定PVC和固定微动，虽然热拔插底座有一定的咬合力度，但是再加一层固定，相信大家还是不会拒绝的.
（据说3M的双面胶很牢固，可惜我没有，就不买了.有兴趣可以试试3M强力双面胶，注意挑选厚度比较薄的，比如手机维修用的）

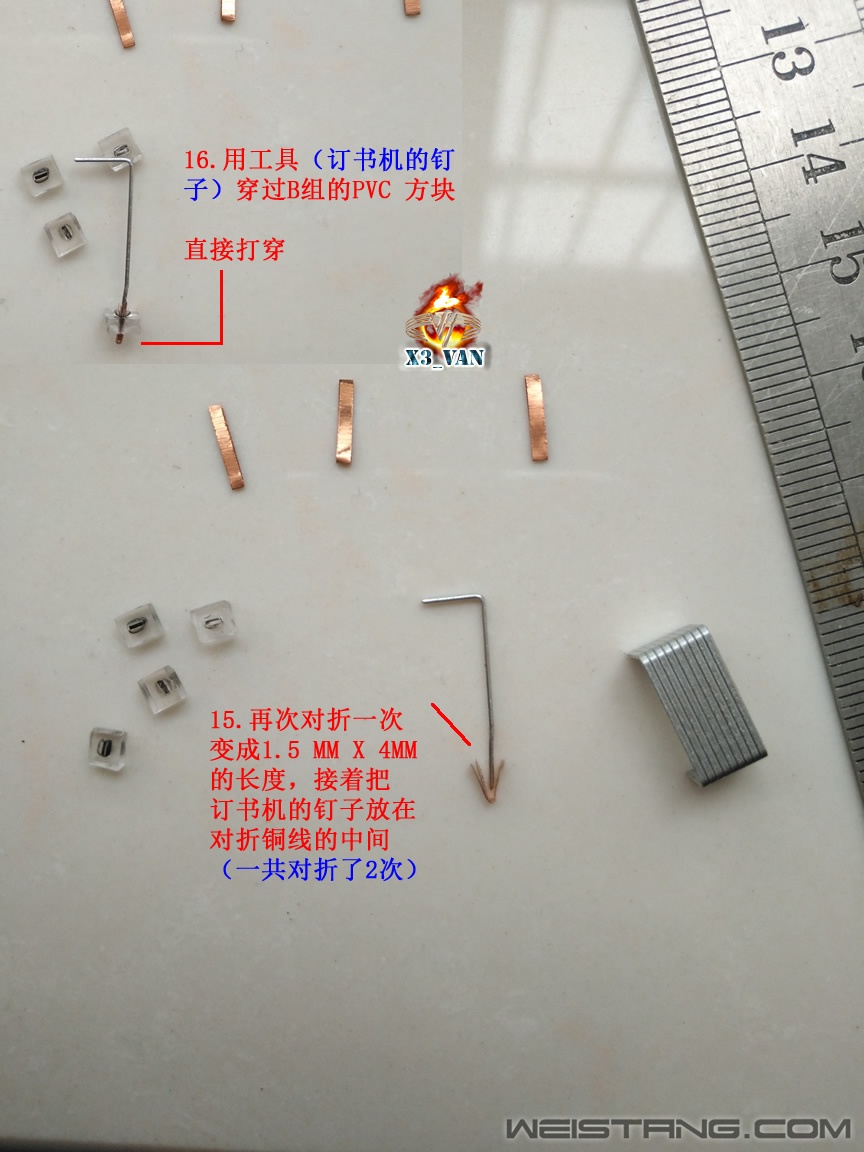

11.订书机钉：穿铜片用.

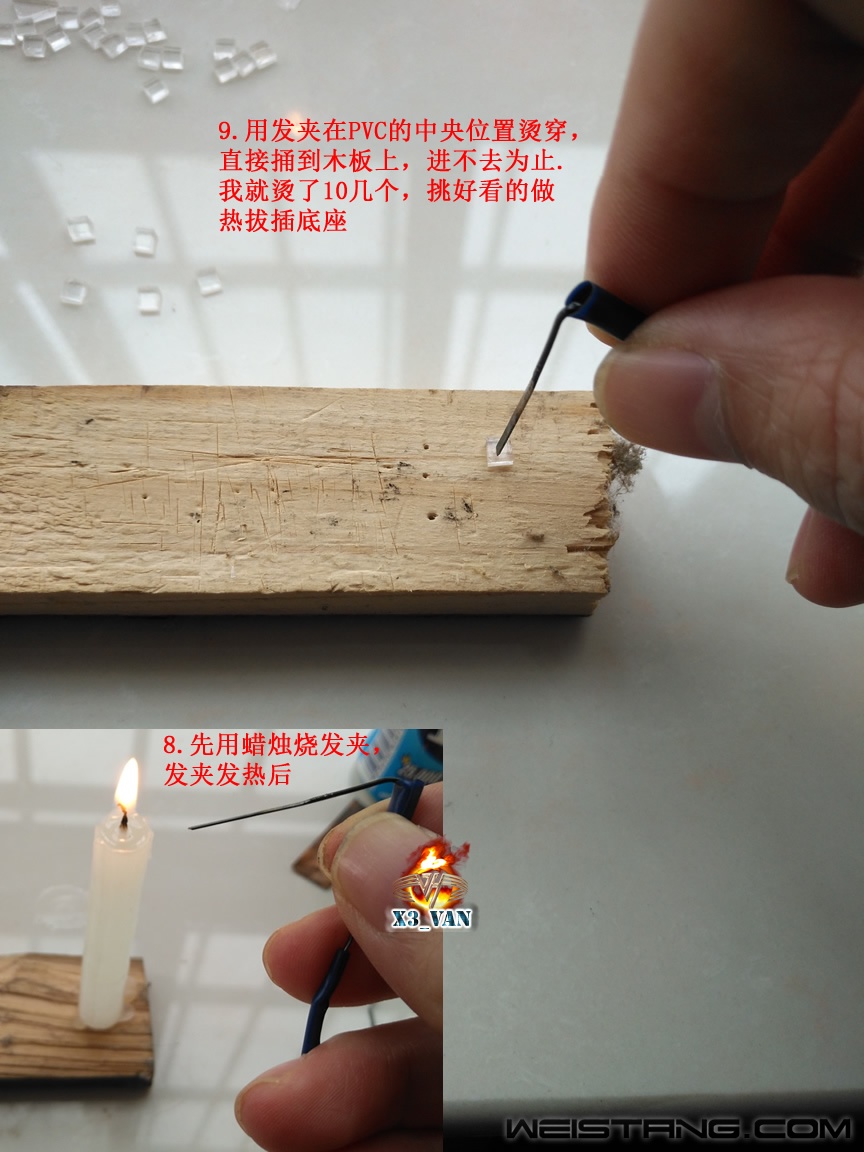

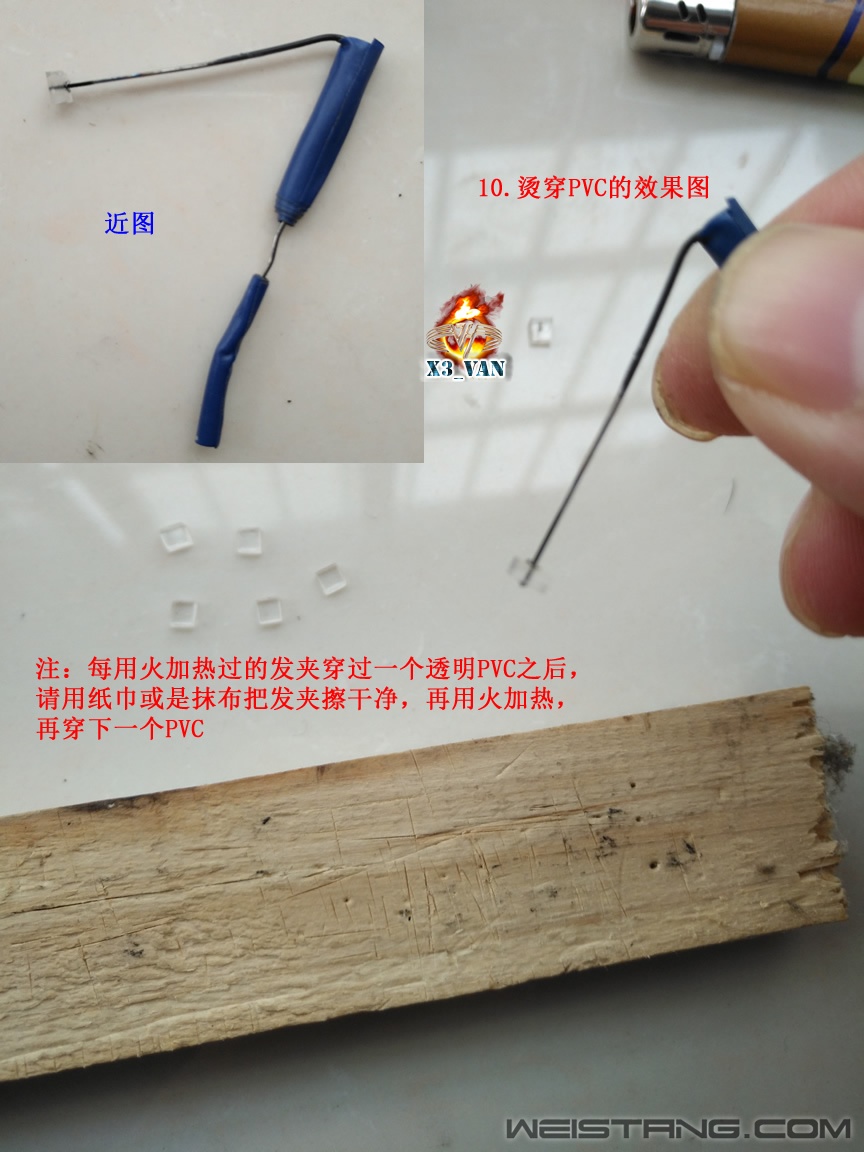

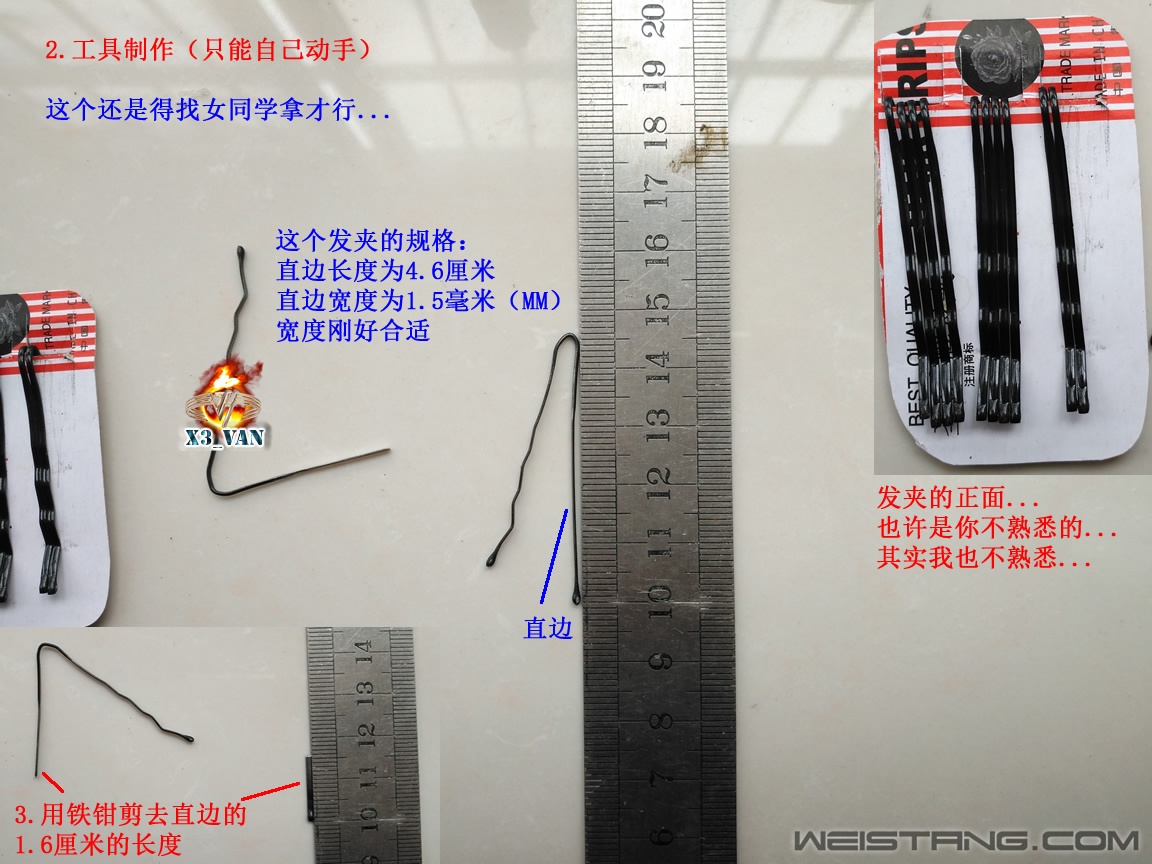

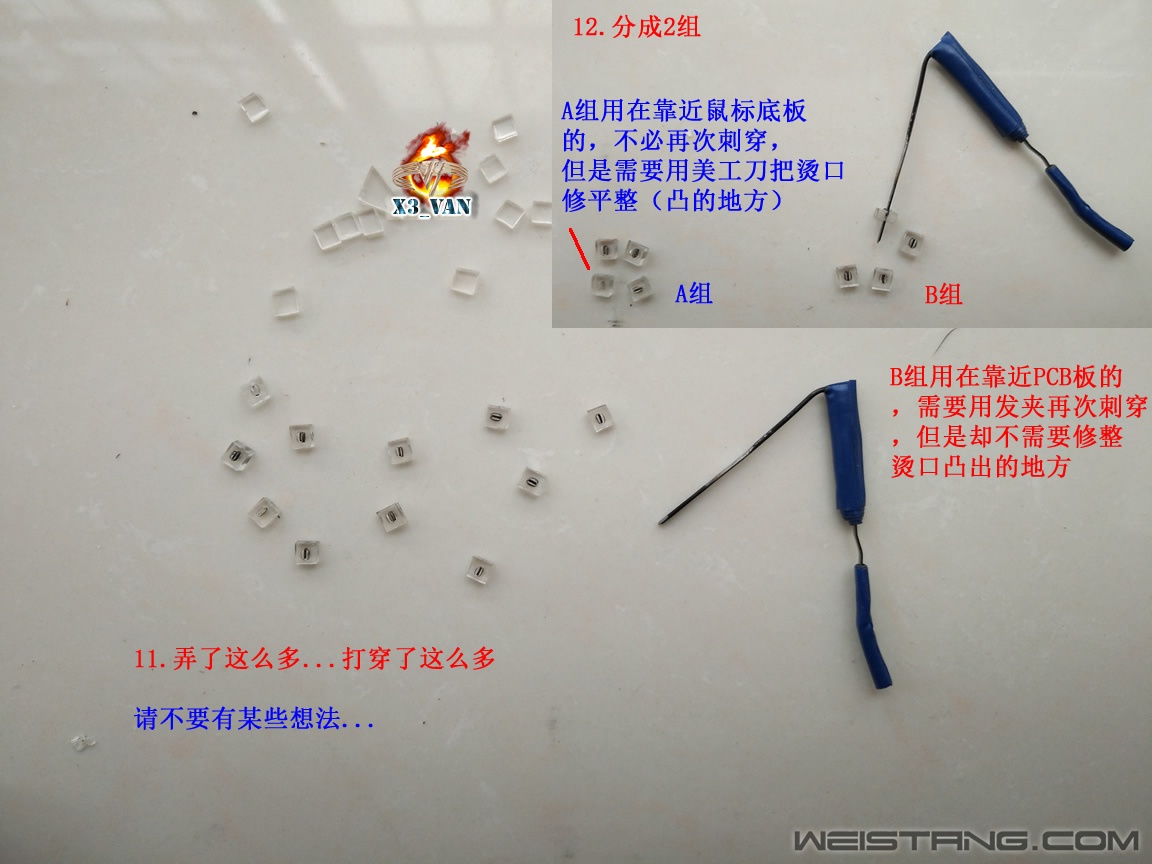

12.发夹：加热后，刺穿PVC.
N1：已经拆好，并且焊下失灵微动，处理干净焊盘的鼠标一只（我没有吸锡器，所以大概处理了一下只能说相对平整了）

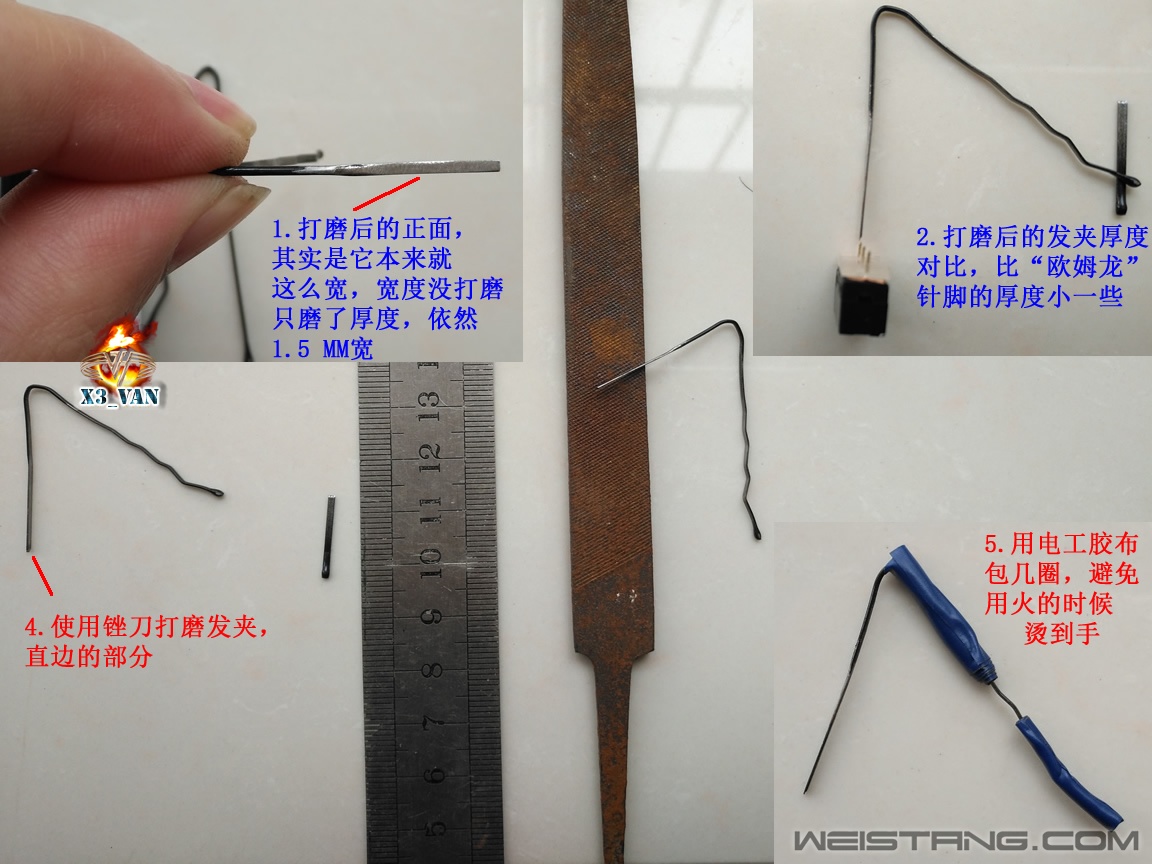

15.锉刀：打磨发夹的工具.

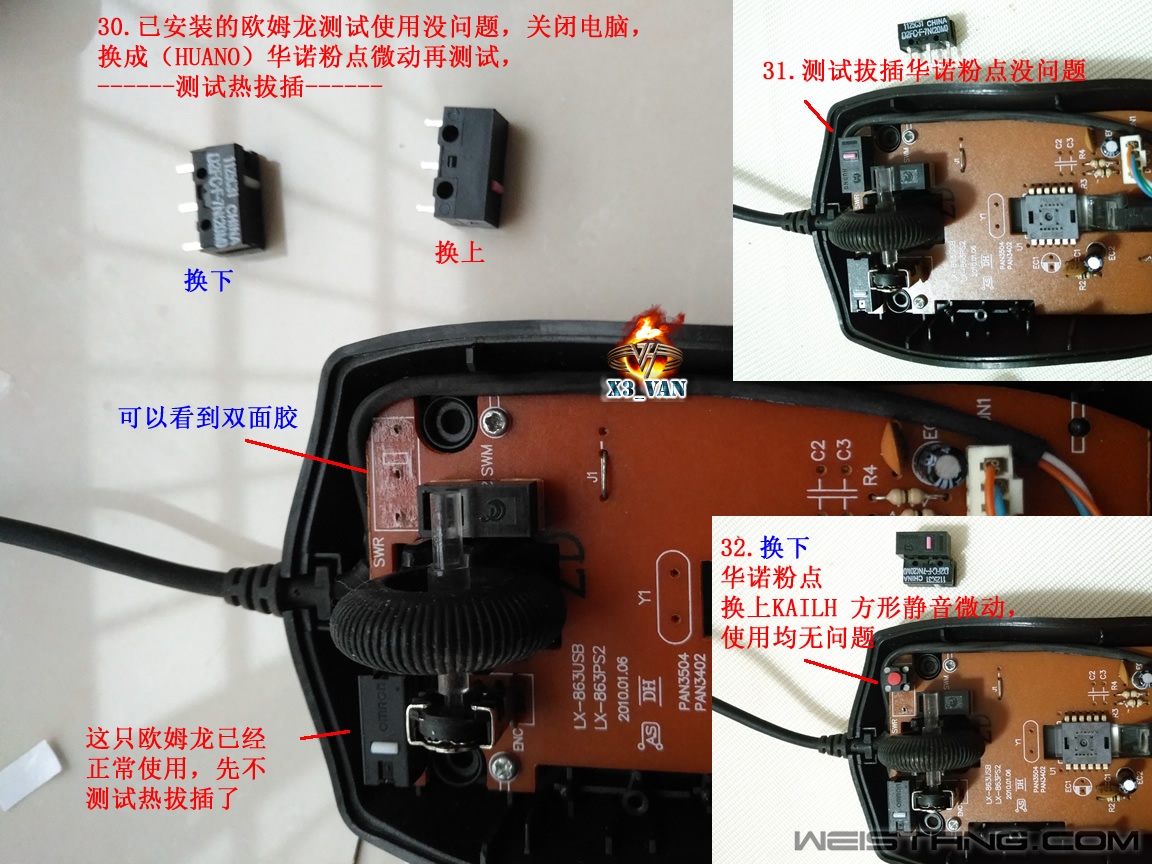

16.微动：全部全新{个人尝试的热拔插微动为：欧姆龙20M，华诺粉点，以及KAILH（凯华）静音2脚微动（此针脚较小），手头上共3款}
是否在二块PVC之间用PVC胶水之类的，这就看使用者的需求了，或是其他的...

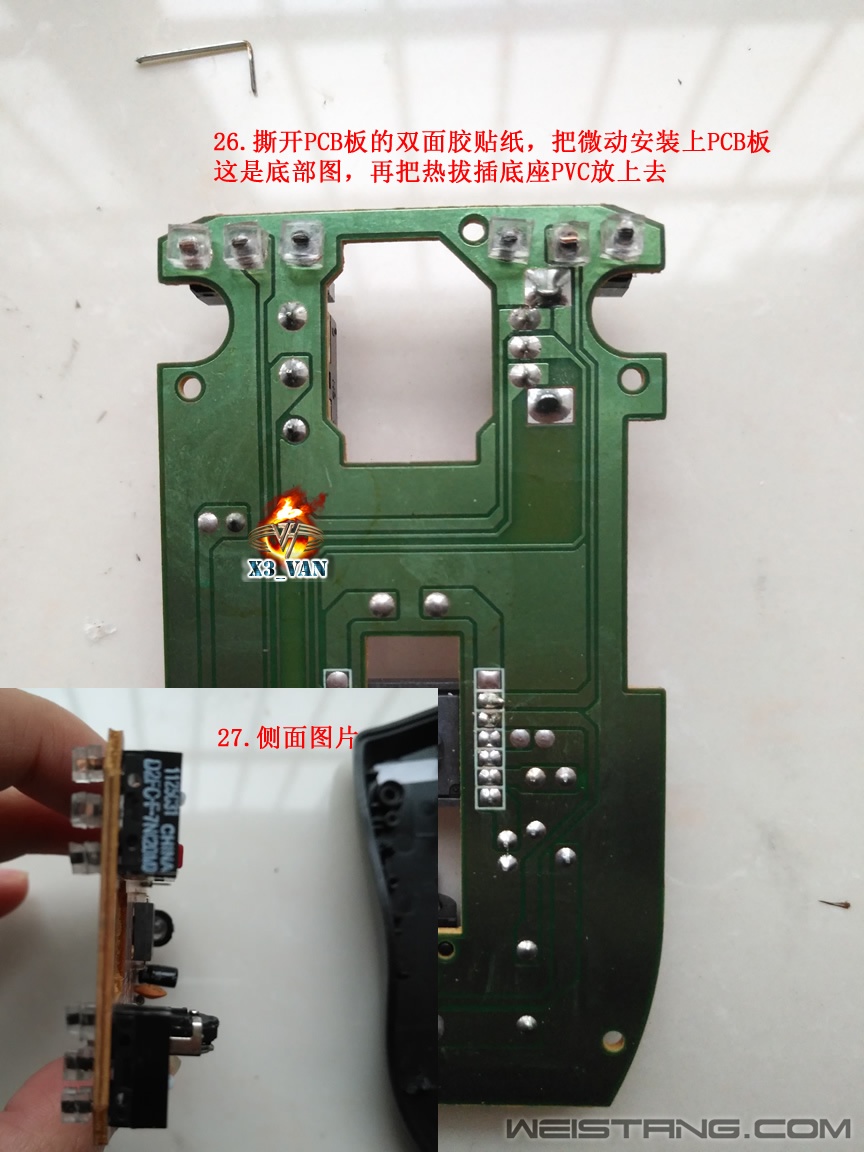

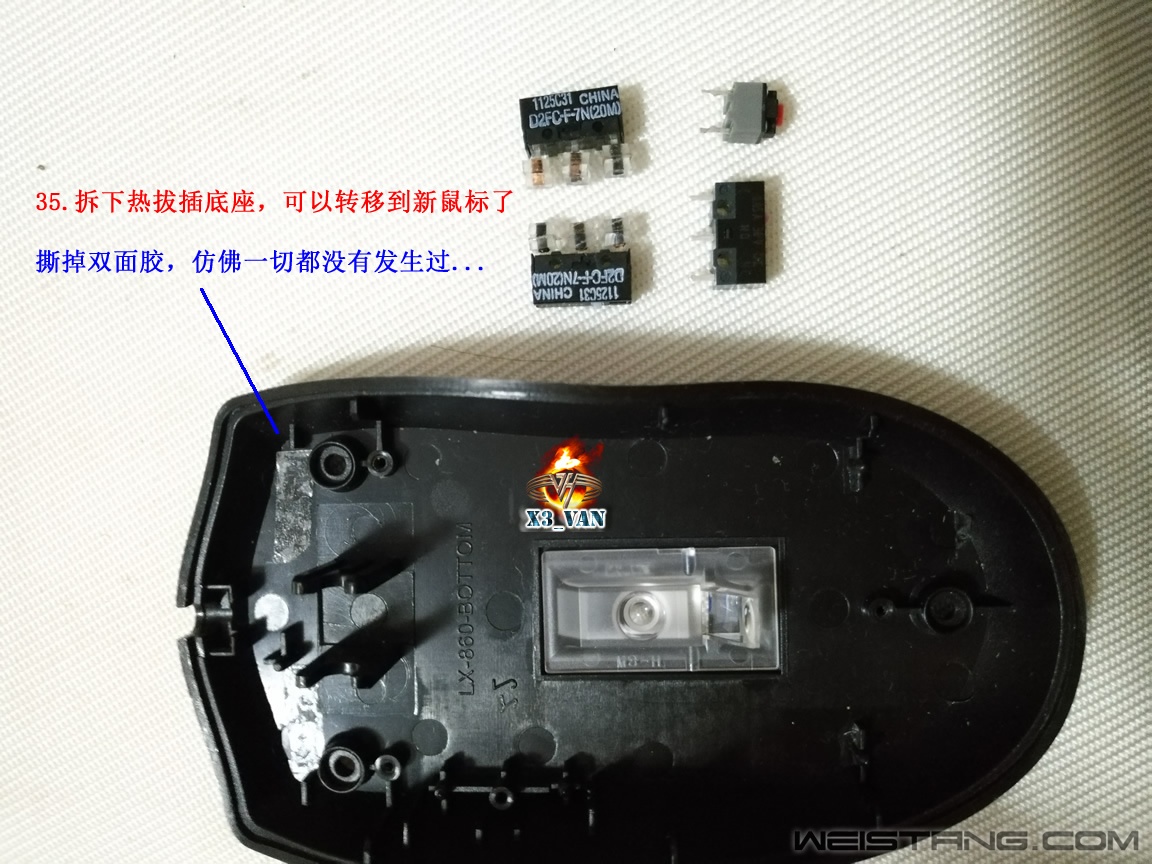

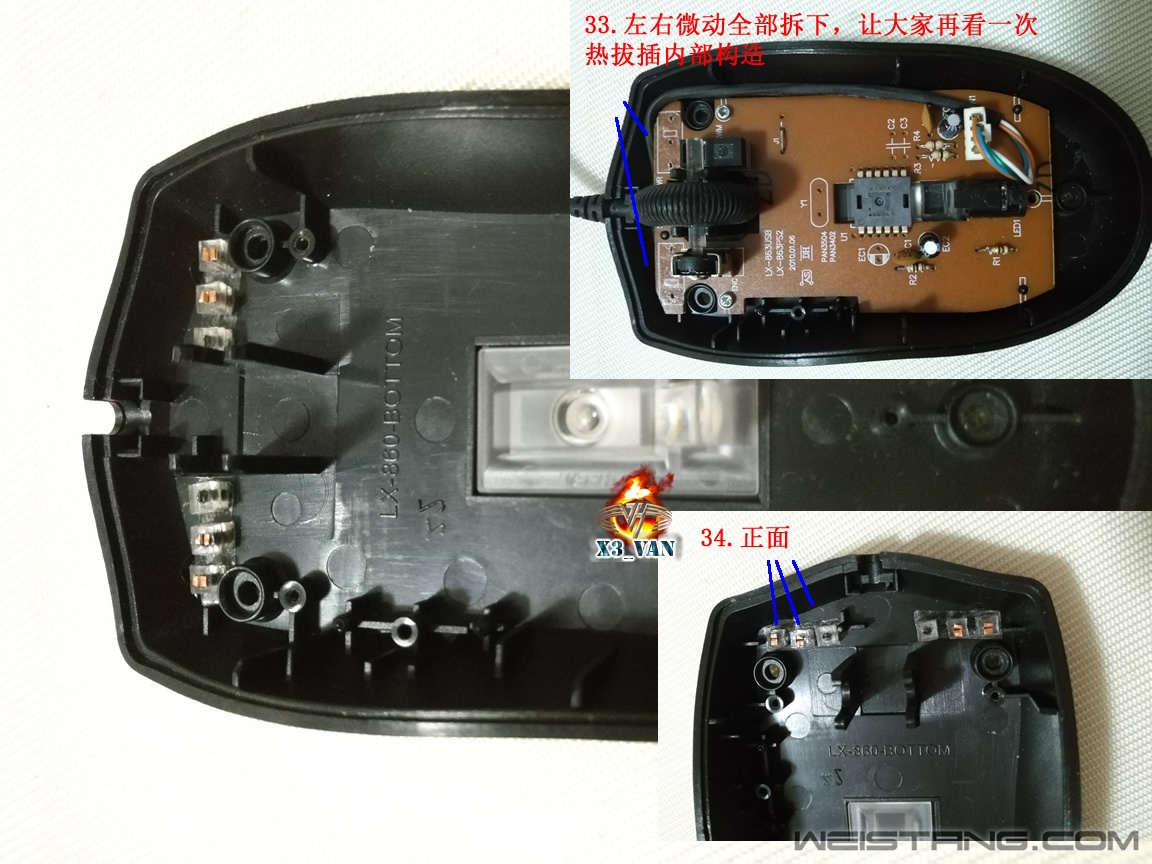

这个可转移式热拔插座是可以自由换鼠标的，可以留着热拔插座继续在新的鼠标上使用.
（前提是底部高度适用，或是修改热拔插座的高度即可）（这里说一下，我的鼠标底部到含有左右微动的PCB板的距离是3MM，刚好两块透明PVC叠加）
这个方案其实原理很简单，就是类似于简单的一个电源插座的意思了...
PVC的替代方案也说了--耳钉耳堵（只是猜测合适，并没有实际使用过，但是方法总比问题多），前帖子的2楼已经说明了.

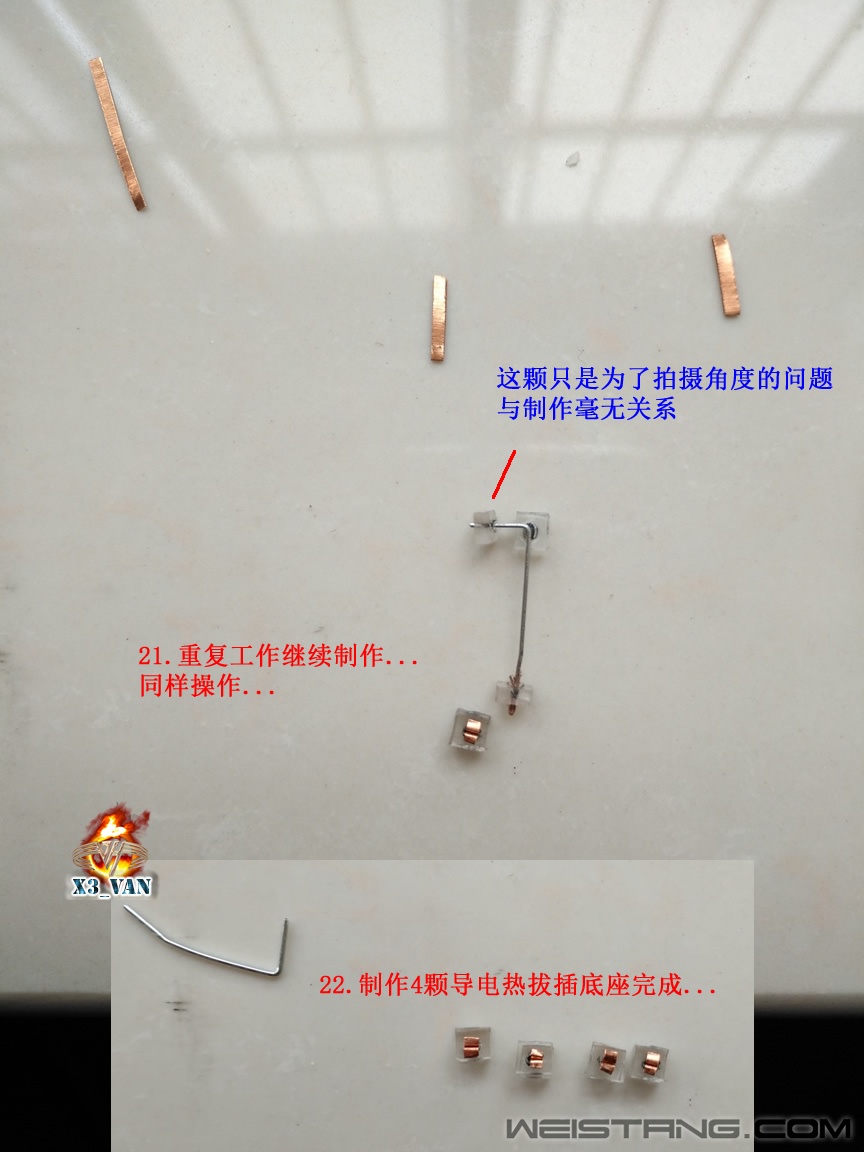

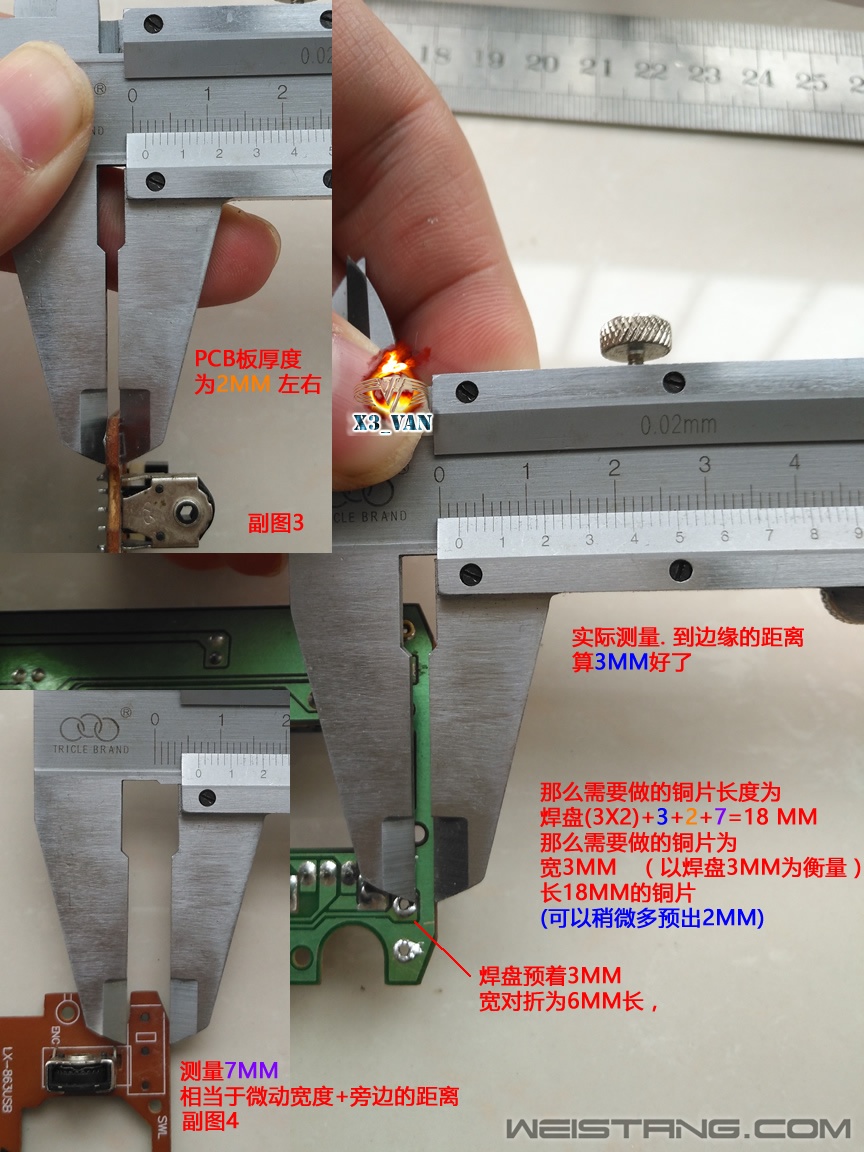

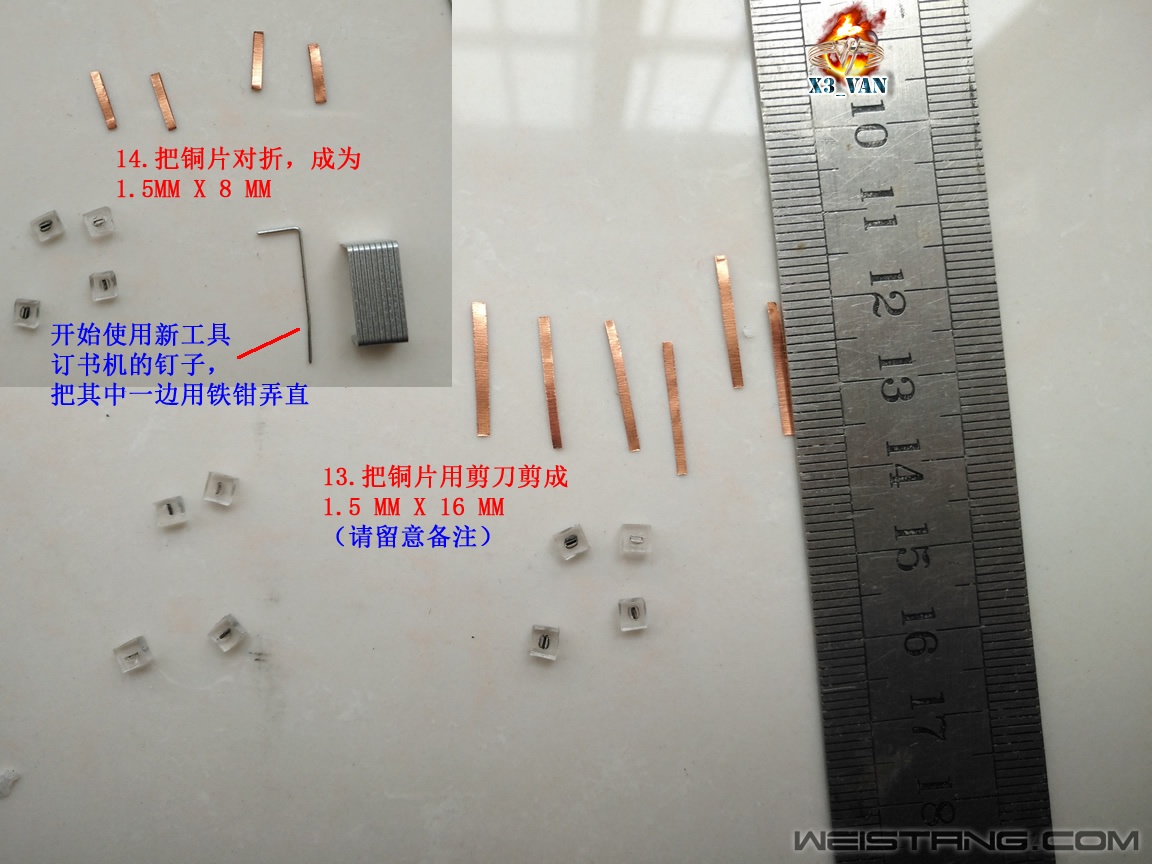

注：这次的铜片剪成了1.5MM左右，长度为16MM 跟发夹基本一个宽度（发夹宽1.5MM --目测 ）-- 貌似18MM更理想一些吧.我没有尝试.
1.5 MM X 16 MM  （这个宽度是确定的，但是每只鼠标底部到PCB板的高度是不一样的，所以请以自己手上的鼠标为准，
我的是3MM 所以选择了16MM的长度，公式： 【{ 3(底部到PCB的距离MM)X2 +2(每边多预出的1MM接触焊盘)}X2(需要对折)}=16MM   】  )
本帖这里仅提供方法以及方案的思路，至于铜片的长度和宽度，是需要你自己衡量的，可以参考下上面的公式之类...












==============================================














==============================================









==============================================

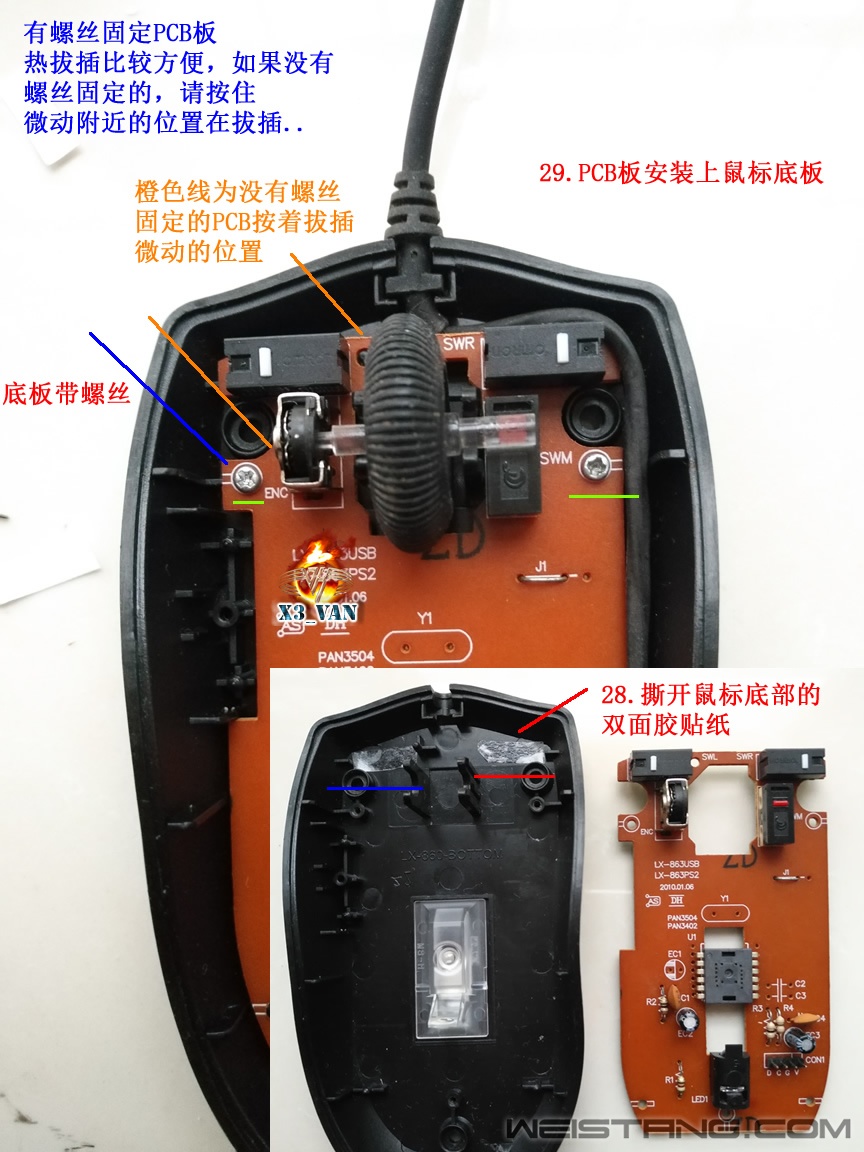

总结：本帖子方法比较优于微动的PCB板是带螺丝稳固的，这样方便，
本帖是否值得参考请自行衡量，方法皆为抛砖引玉，如果你有更好的方案，希望能看到你的分享

列一下自已之前到改良后的一些方案，其实2+1 底也是可以适用于大部分3脚微动的鼠标的，
此贴和上一贴都可以用这个方案，3连底能使用的就比较少，但是刚好我这个案例中仿雷蛇的鼠标就可以适用

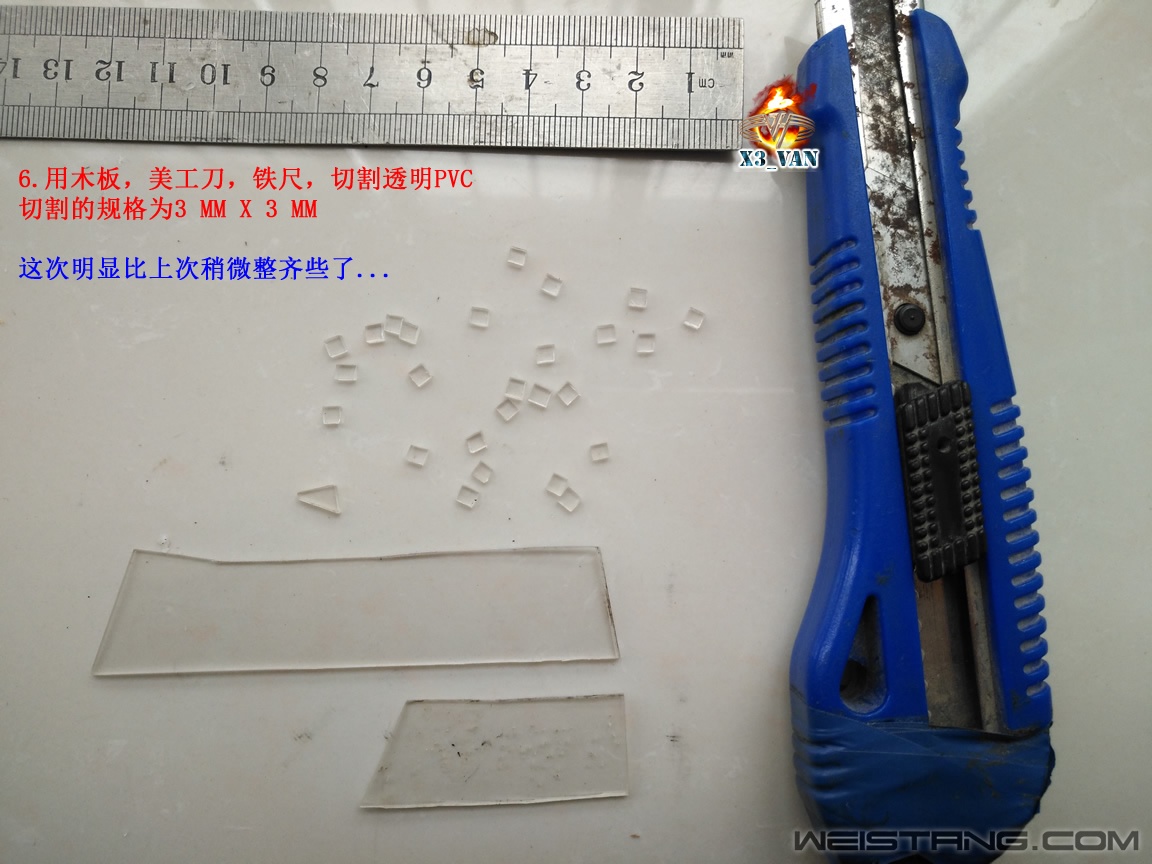

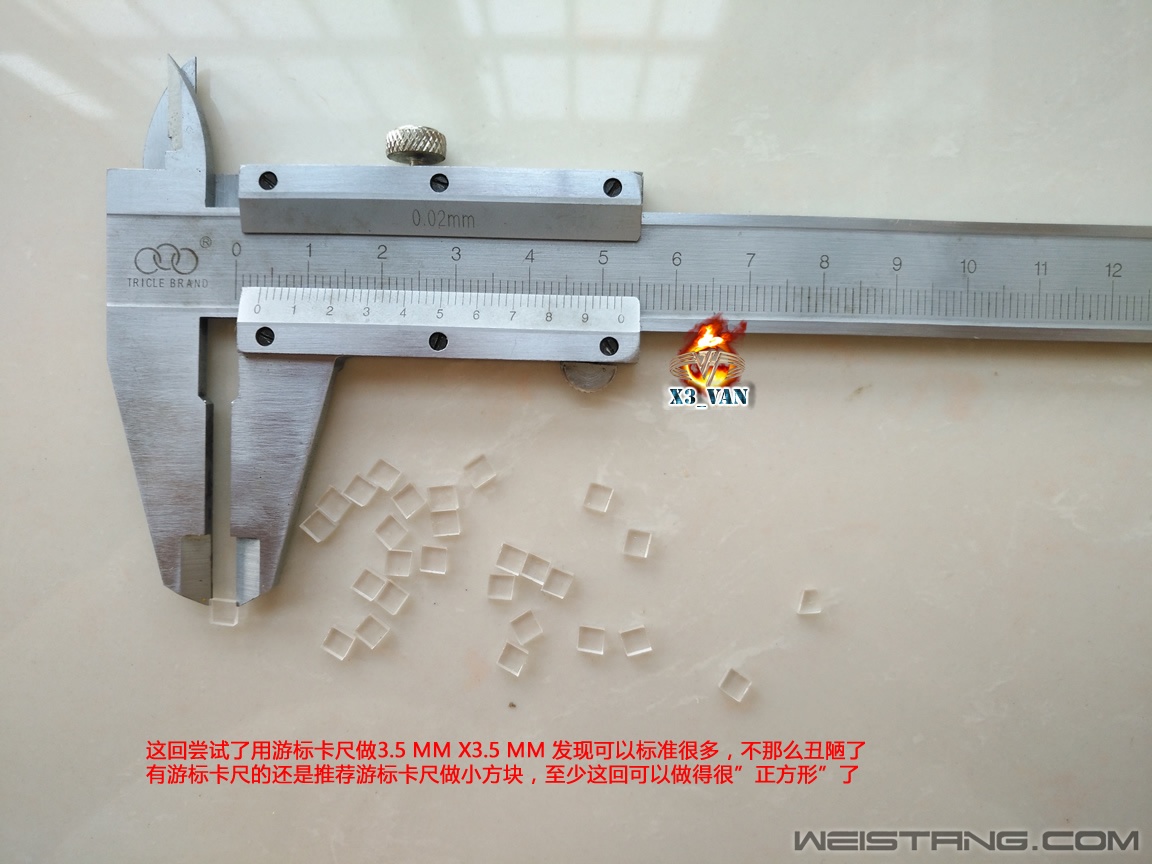

工艺改良，制作更标准的方块，推荐工具，游标卡尺.这次是尝试做新的规格所谓的3.5MM X3.5MM
（因为不是数字显示屏，所以不能肯定是3.5MM 大概吧）至少比较正方形了可以看到与之前用铁尺做的天差地别


在此说明一下，本人使用鼠标仅仅是用来上网，并不玩游戏，也没有没事摔摔鼠标，各种蹂躏的习惯，
因此，使用过程中，不会出现啥问题，更不会没事去验证这种方法适合于哪类人群，只说，合适自己就好了...
但是，即使是疯狂的游戏党，也有解决的办法，但是也没必要考究了.对于稳固的方案...只是对于解决问题的能力而已...
换个角度总能找到路...“B方案”，“D方案”，“H方案”...
再次说明“此贴仅仅是提供参考以及思路”

vansonk

=============分享下自己换微动的操作步骤（大概方式）=============

前言
换微动之前建议先度娘或是论坛搜索，比如“极动鲨 微动”关键字
  1.首先感谢那些分享热门款鼠标换微动过程的大神们，因为这样可以很容易知道鼠标的暗扣在那里（最怕就是暗扣了），知道怎么拆
所以在自己打算拆鼠标换微动之前，第一步工作，是建议先搜索自己手中要换微动的鼠标网上是否有教程.

  2.找手头上一些不打算再使用的鼠标来练手，其实最好的练手工具是“9.9元包邮鼠标款”
不要吝啬这9.9RMB，这个学费建议还是交的好，否则也许你会花更大的代价来交这个学费（我就花了245RMB的IO1.1来交这个学费），

所以这个学费，说实话必然是要交的.不论你看过多么多的教程，多么多的视频，多么了解换微动的过程，都是纸上谈兵，
因为你也许忽略了最重要的一点，就是鼠标焊盘的寿命问题，你在几百块的鼠标上，多折腾那么几下，焊盘的寿命必然是要降低的.
最后也许会飞线之类的，远远超过这个9.9 RMB的代价以及精力和时间 （苦命IO1.1就是在第二次换微动时焊盘脱落了）
    为什么自己要分享自己的方法？
1.因为我也看过一下大神换微动的过程，感谢那些大神的分享.
2.每个人都分享自己的心得，让新手选择合适自己的方法，方便大家的共同进步.同时也可以避免走一些弯路.

目前我用的大部分方法目前在网络上并没有发现，如果有类似的方法，我就不用这么辛苦的码字了{------这是无语的，当我昨天才看到这篇帖子的时候，我这么多字，相当于真的白码了...}，至于是否适合新手，这个我就不知道了.
简单说下，我没有吸锡器，焊台，并且手上的这只烙铁已经是15+年龄了（我用的并不多）...马蹄形烙铁头，所以一次踩3点的方法对我的技术和工具都不现实.

**************************拆下鼠标贴脚的过程**************************

先说下拆鼠标脚贴的过程.

LZ拆脚贴的工具，手表起子，LZ中学时代拆电子表的工具，之前我一直都是只用一字起子就直接把脚贴拆下来了.
也许是因为IO1.1（红光鲨）脚贴小，倒是没有见过变形的，所以IO1.1也还是一直用的是原装脚贴，只有粘力下降，双面胶粘一下，又可以用到换微动的时候.（我用买来的贴脚贴到原装鼠标贴脚上，相当于用了2层贴脚吧）
以前LZ换微动没看过用电吹风的帖子（2010年的时候），直到前段时间才看到使用电吹风吹脚贴的情况，我试了下，效果果然很好！
感谢第一个用电吹风拆脚贴，并且分享出方法的人.


先用电吹风吹热鼠标脚贴.
用手表起子的一字起子先在鼠标壳和贴脚缝隙中插进去，接着水平拿着起子顺着鼠标底盘和脚贴的缝隙铲一下，就出来了，记得方向是水平，不是45度角，因为这样鼠标贴脚容易打弯，变形，用指甲的话因为倾斜度的问题，脚贴容易变形报废，所以建议采用工具，不建议直接用指甲.其实平头的镊子也是可以的，平铲脚贴用.

因为手表起子不是每个人手上都用，所以手表起子+电吹风可以算个一般的方案，当然也有大神用刀子，卡之类的，是否合适新手就因地制宜了.
自己身边有什么合适的工具自己找找，其实不要太在意一定要使用什么工具，只要趁手就行.尽量平一些的，小口的

接着面临的问题是：
**************************如何拆下微动**************************
前言
换下微动方法，一般使用.（高手的烙铁一次踩三脚的高技术不在讨论范围）.没有绝对化.
1.吸锡器.
2.固定PCB板.（焊台就属于这种，但是并不是只有焊台才能固定PCB板）.
3.固定烙铁. （想办法固定烙铁，这个比较难）
4.找个人帮.（找个身边的人帮拿着钳子夹着微动，焊下，焊上，这个方法就比较方便了，之前我也是这样做的，但前提是身边的人刚好也有空）

三个方案，只要固定其中一个就可以了，至于如何固定就看你的工具和方法了.

固定工具，人拿烙铁和PCB板.
固定PCB板，人拿烙铁和工具.
固定烙铁，人拿焊盘和工具.

-------------------------------------------------------------------------------------------------
拆微动，也许比较好的办法就是吸锡器了，但是我手头上没有，焊台也是一个很专业的工具，但是我不是维修专业的，所以也没有...

用比较老土的方法，让其他人拿着钳子，夹着微动，自己拿着PCB和烙铁，。。。

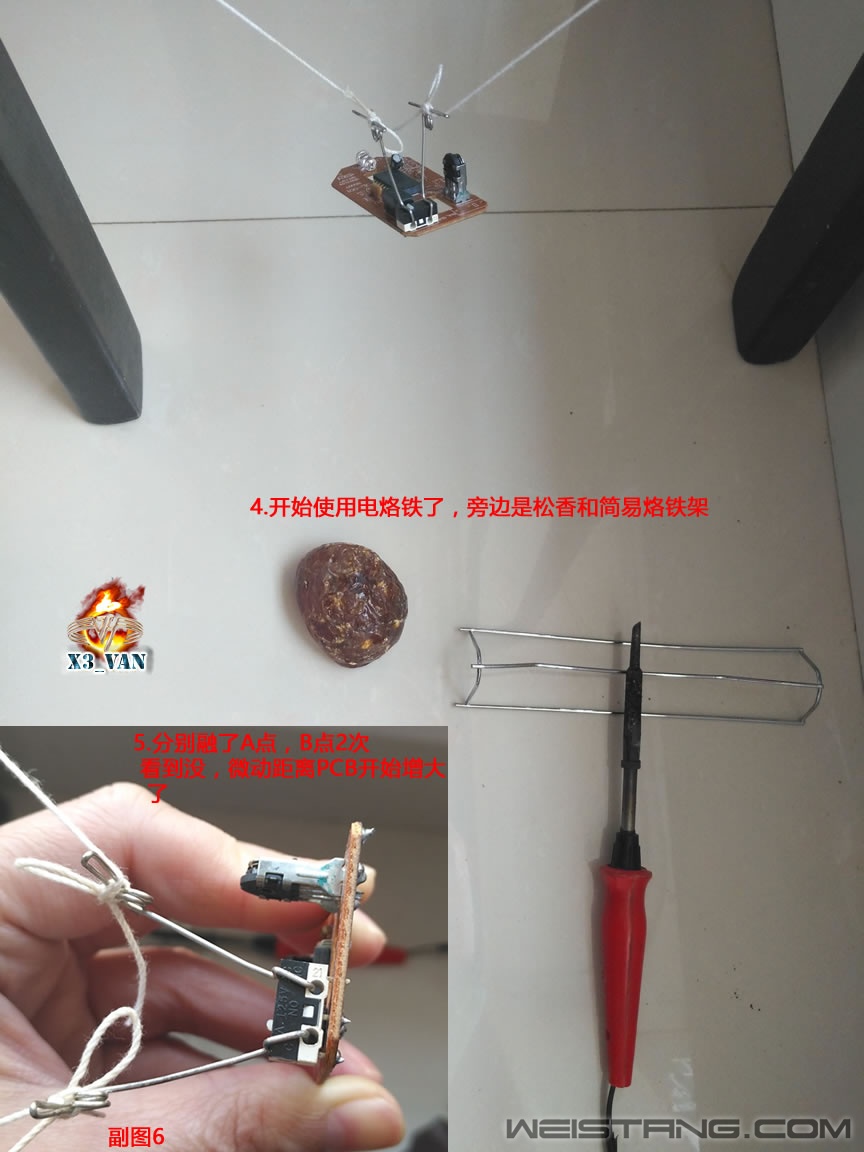

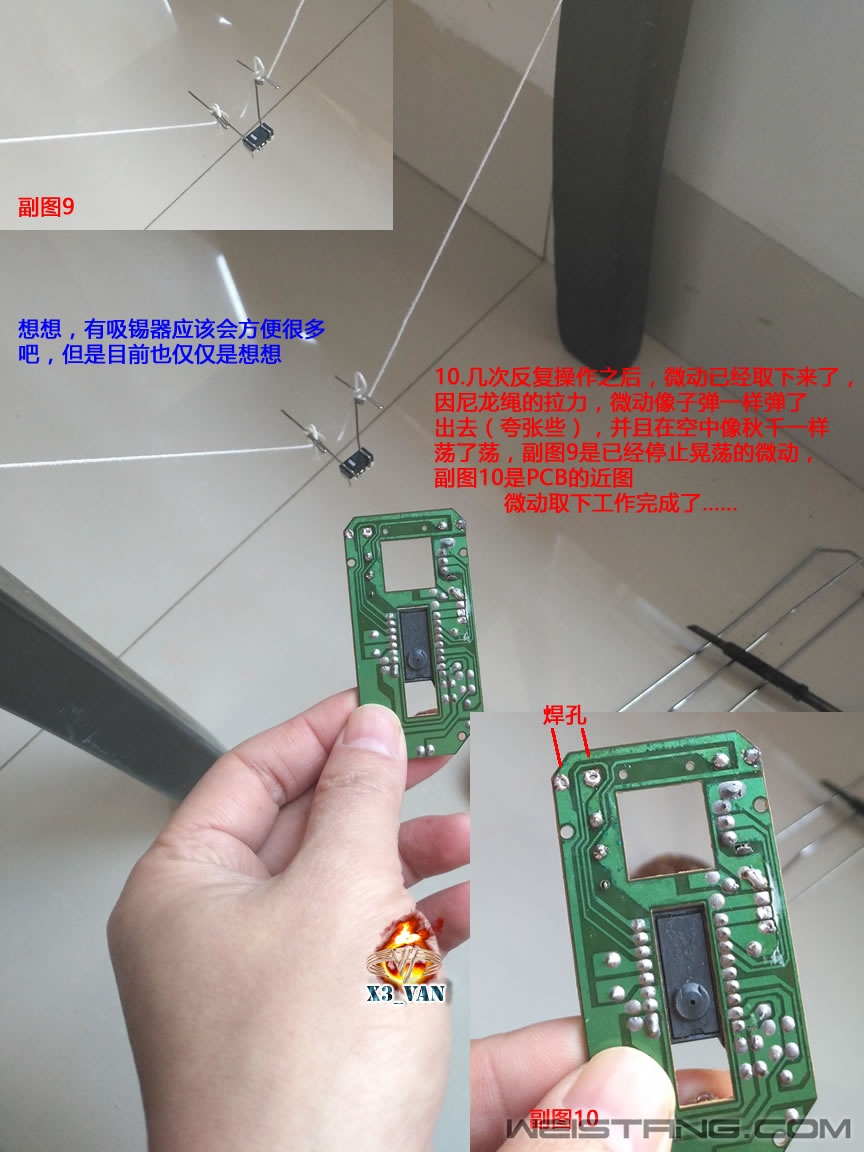

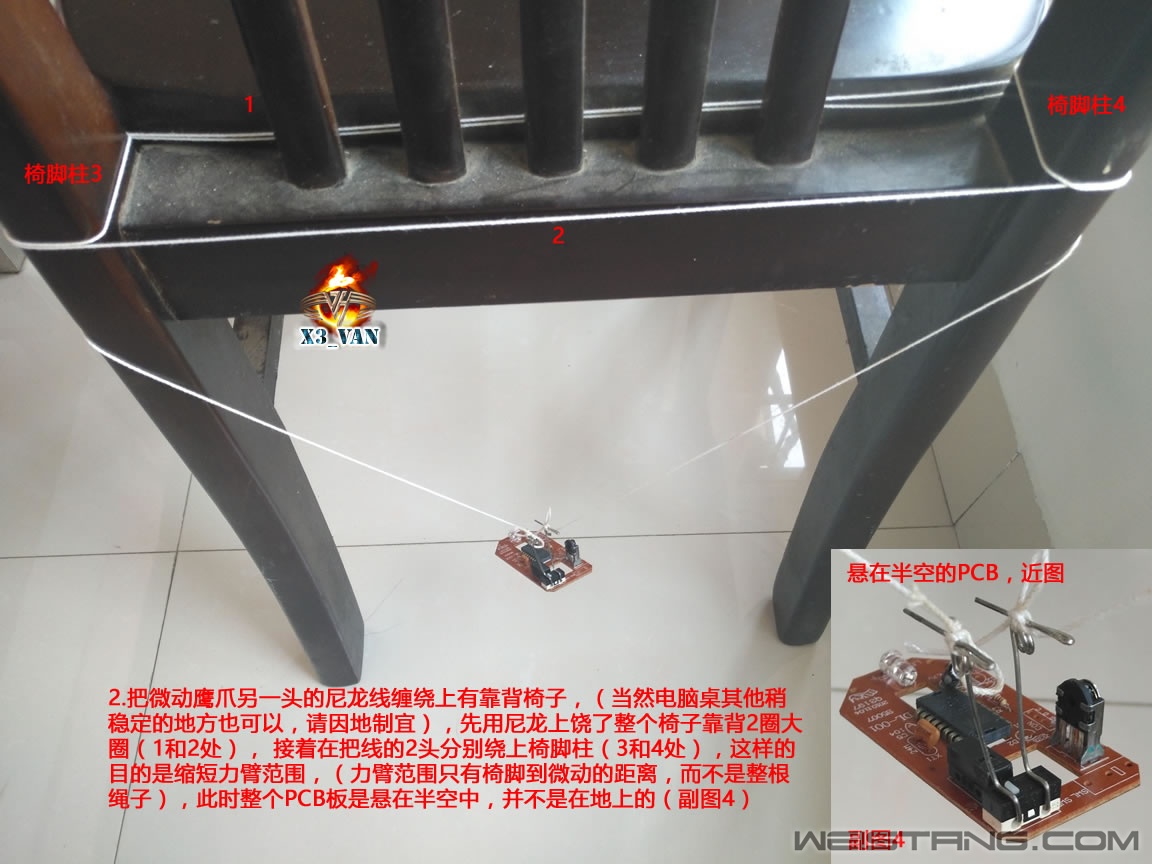

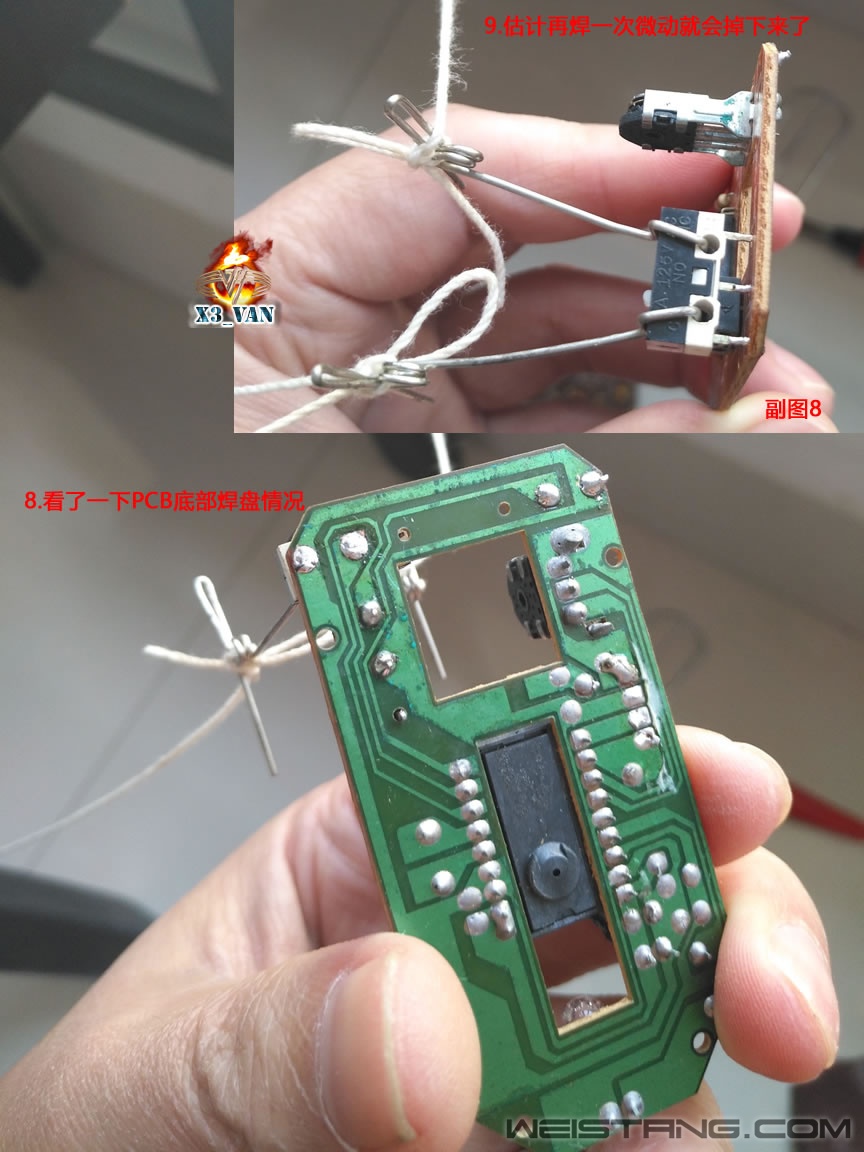

但是有时候，自己弄东西的时候，还是要自己动手，针对三脚微动，上面有两个孔，可以拴上两根尼龙绳，直接绑在凳子的两脚上，烫一个焊点撤一下微动，慢慢的，就撤下来了，别人说烙铁建议不要超过3秒。。。我也是如此吧，毕竟交了245的学费了，红光鲨一个焊盘掉了，当然也可以用两只脚踩着绳子，自己动手，丰衣足食吧.

所以现在引出工具：

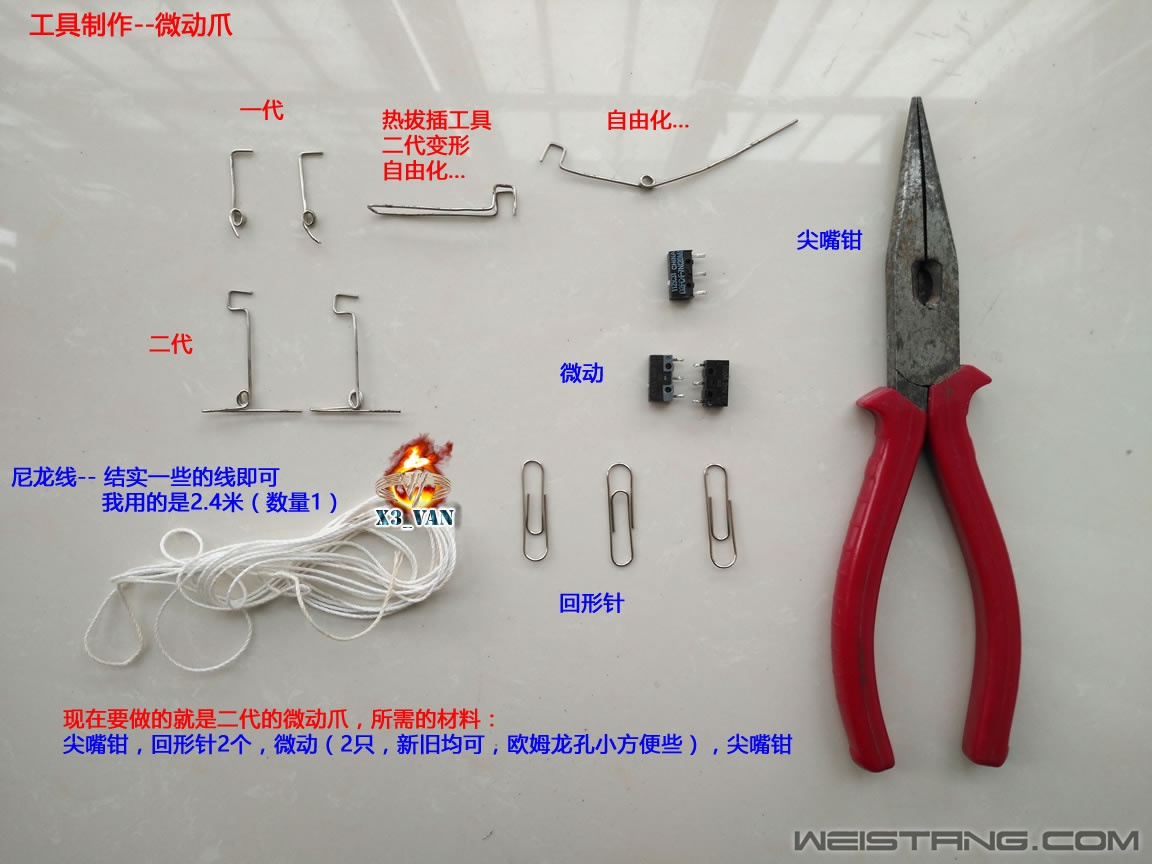

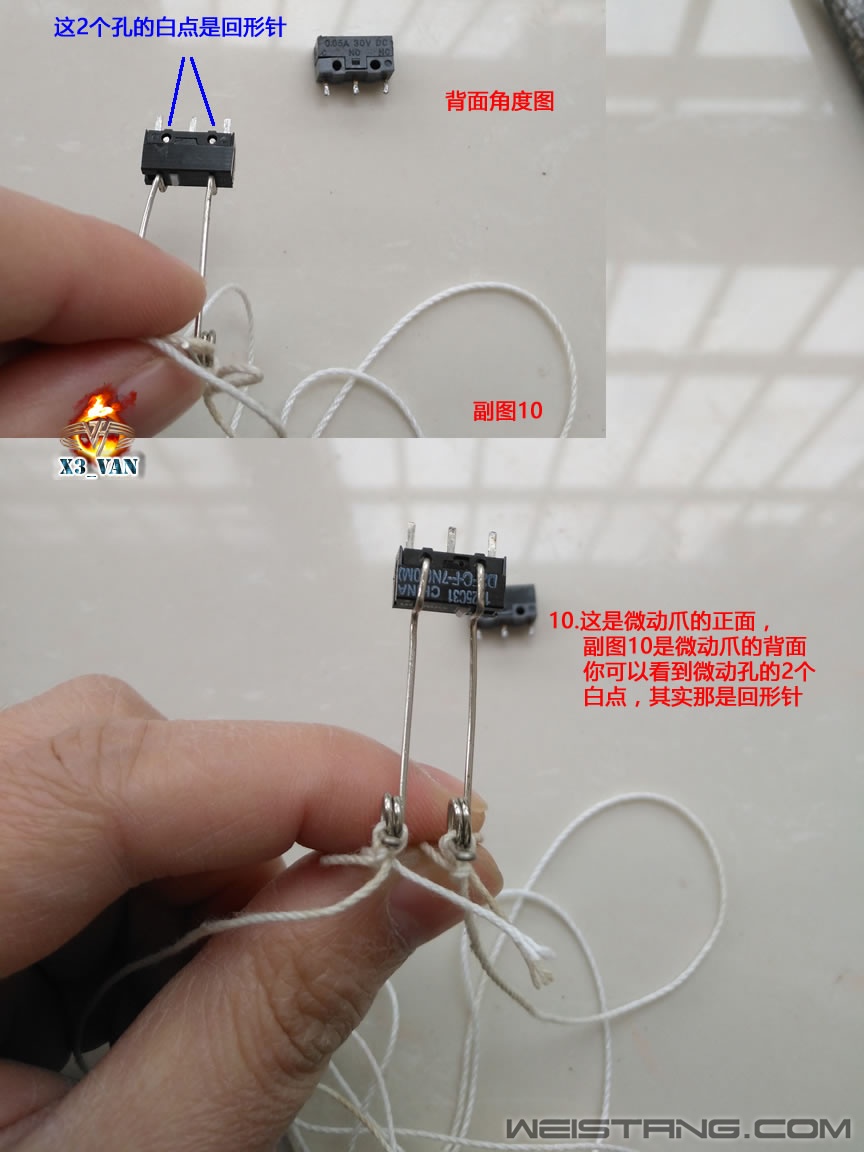

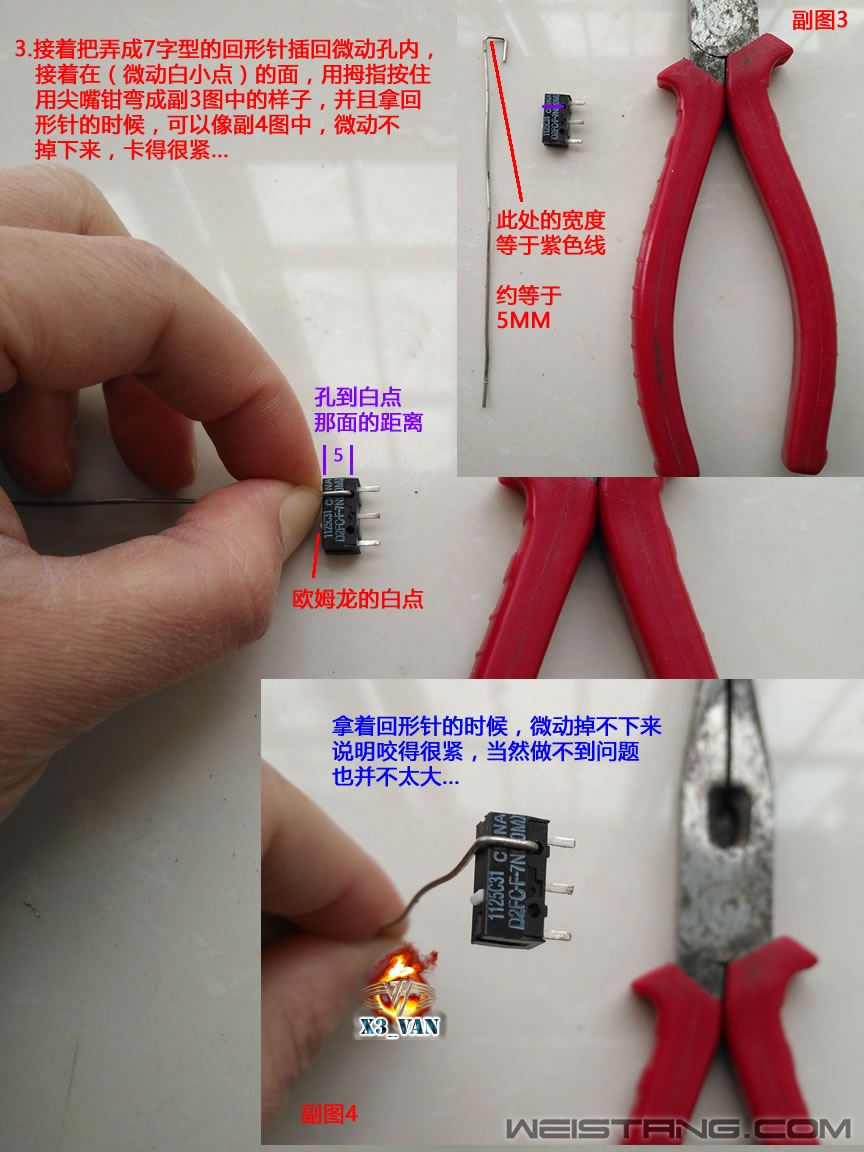

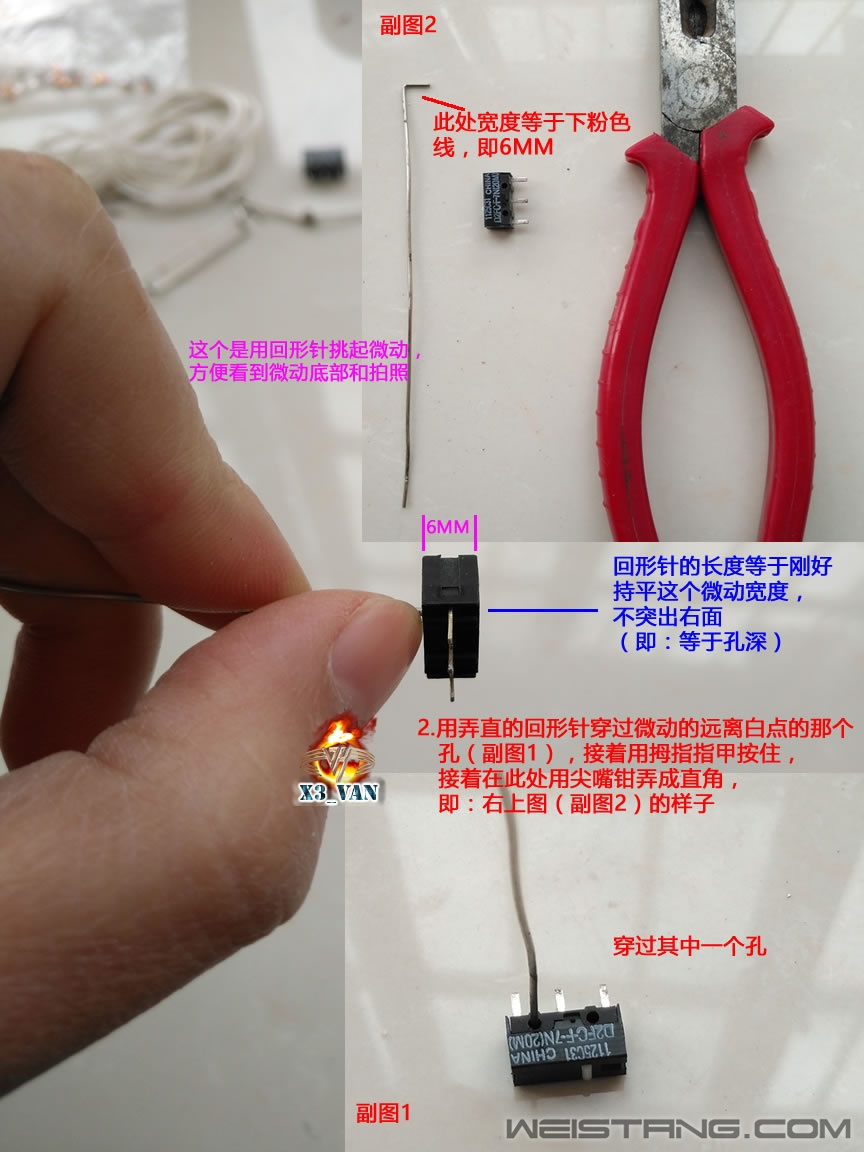

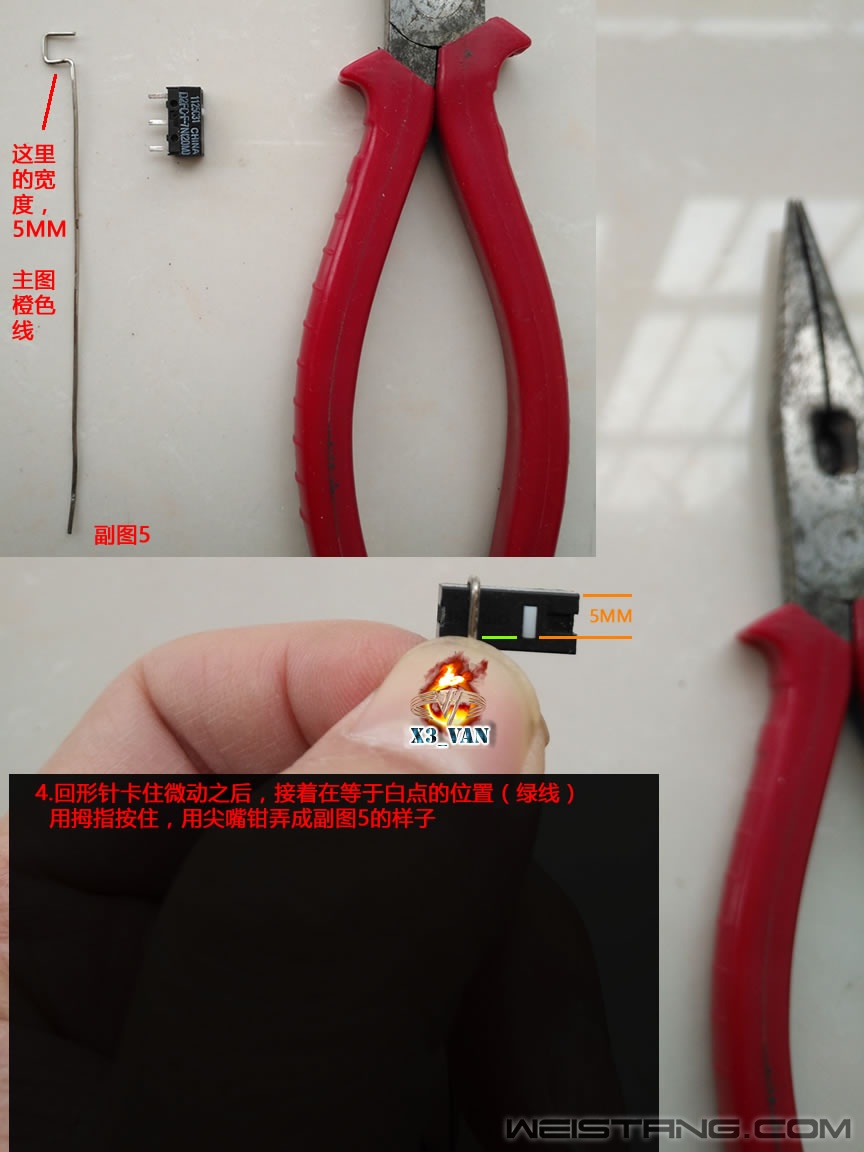

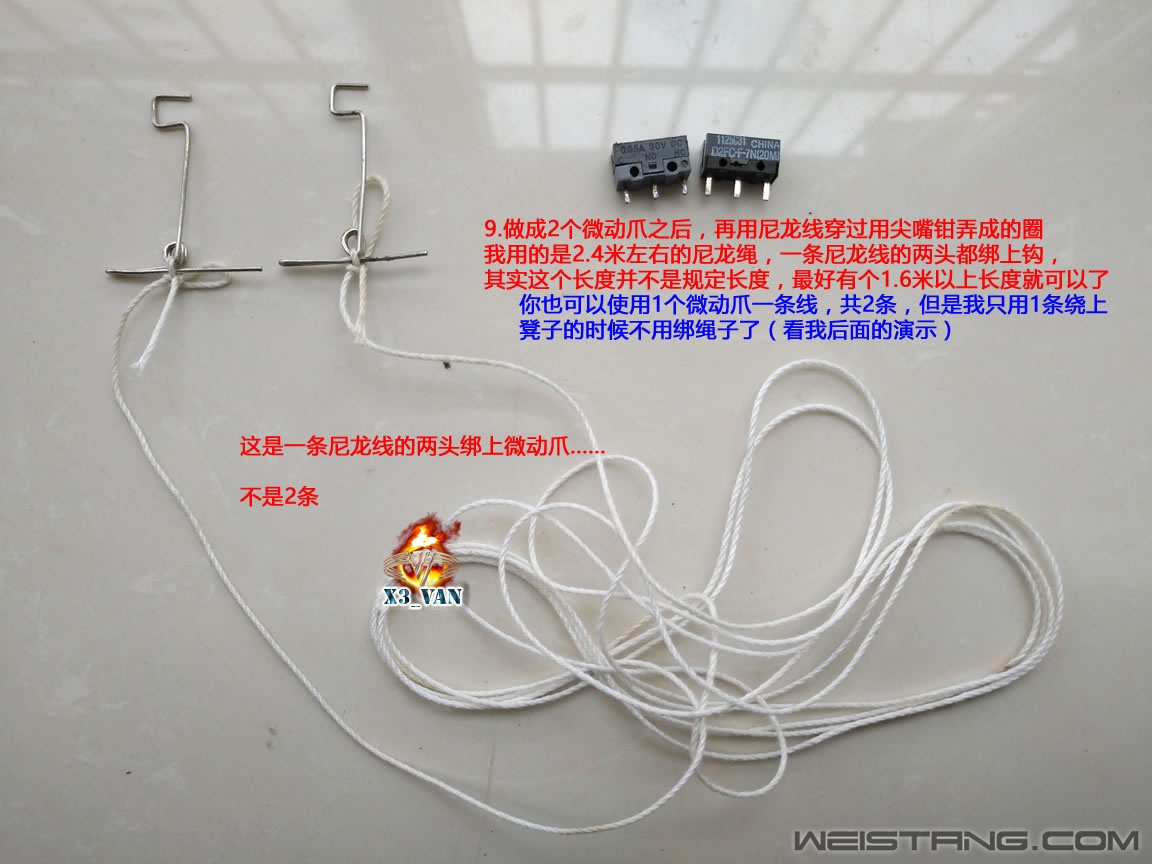

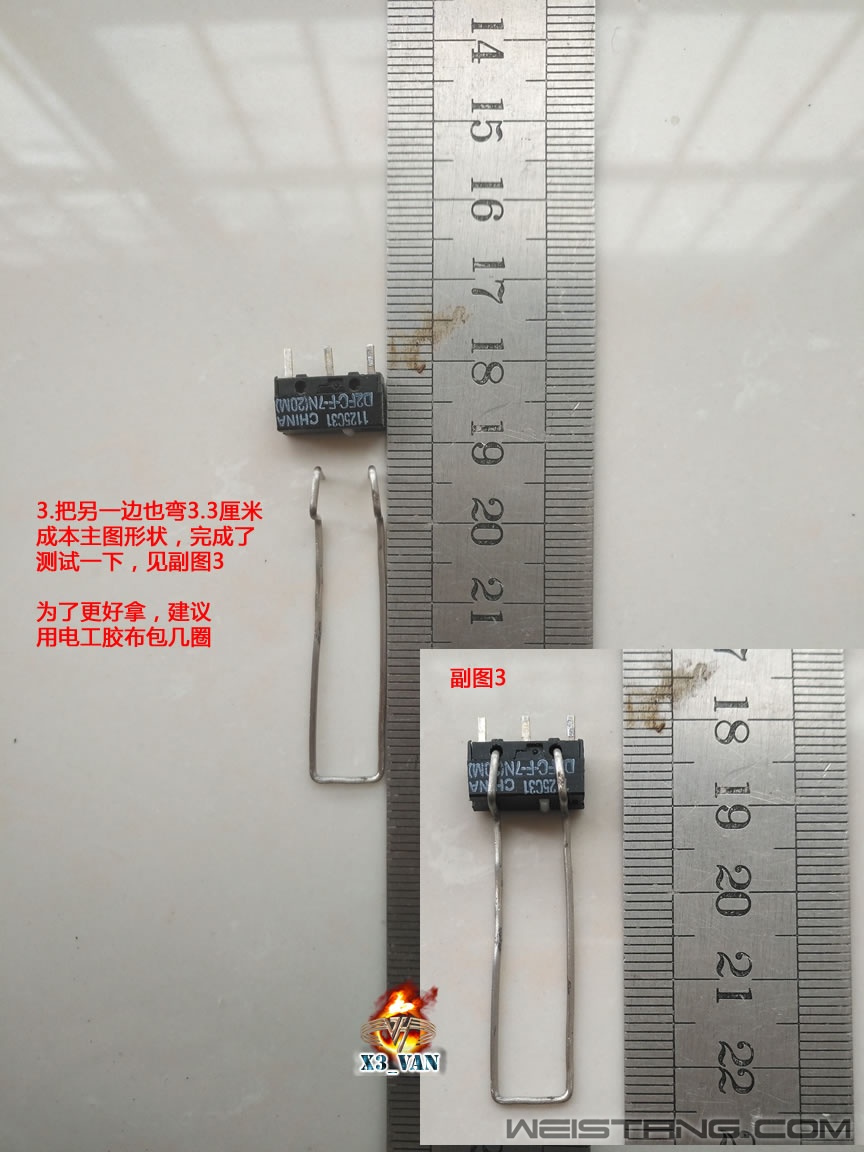

===============1.DIY【微动鹰爪】【鼠标微动热拔插工具】[这是一个天大的巧合1]===============

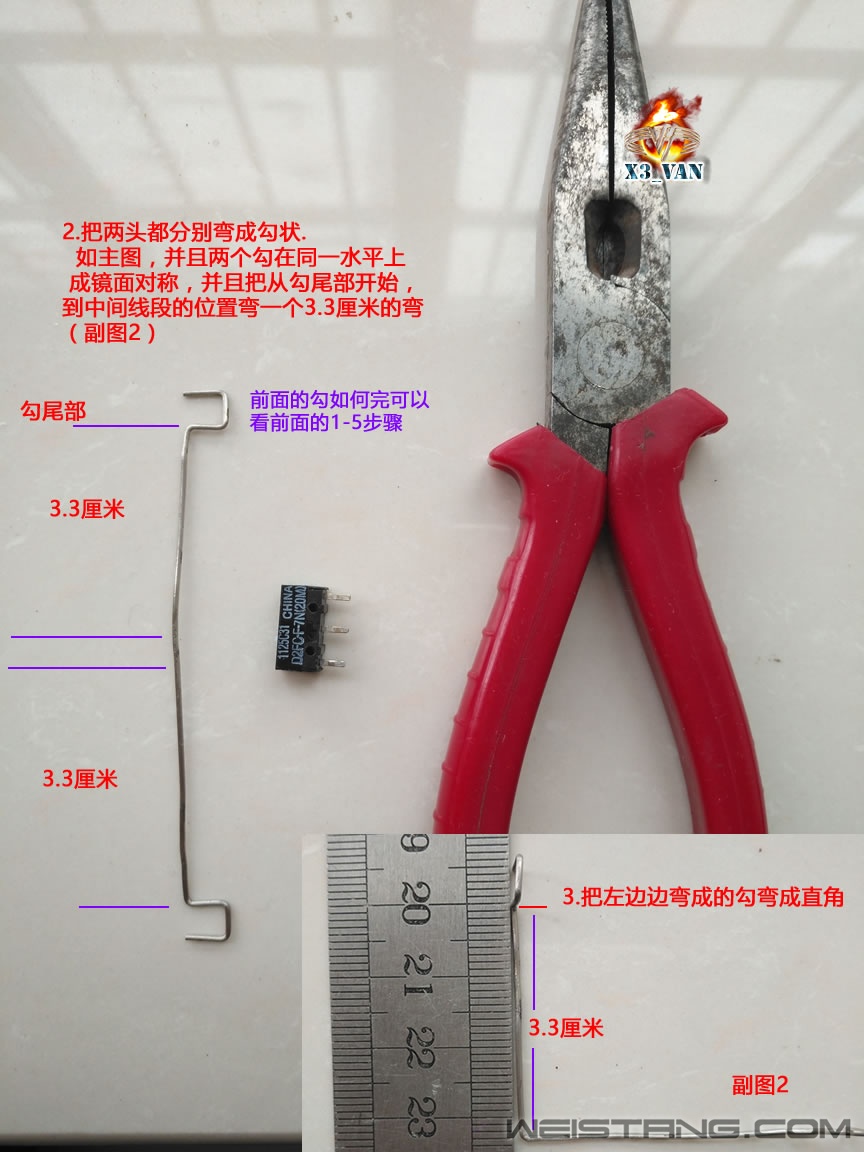

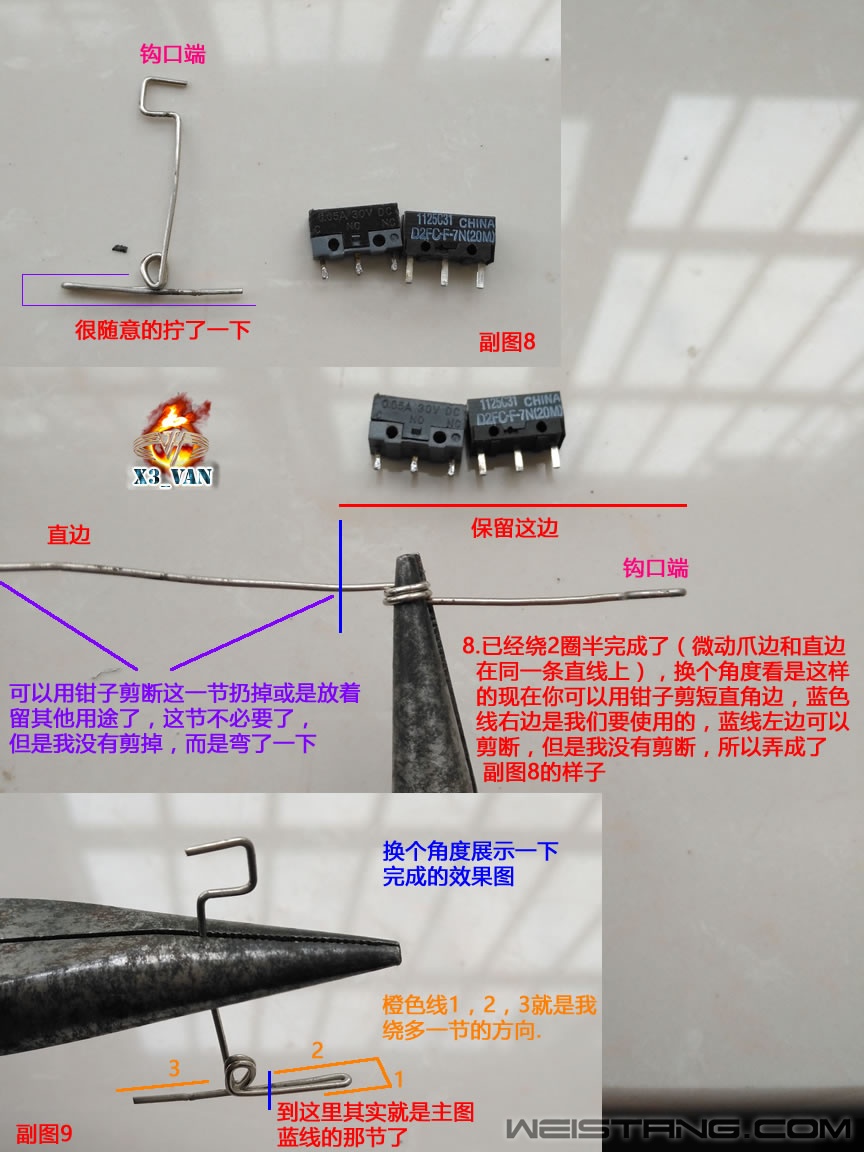

制作方法










==================================













***************************微动热拔插工具***************************

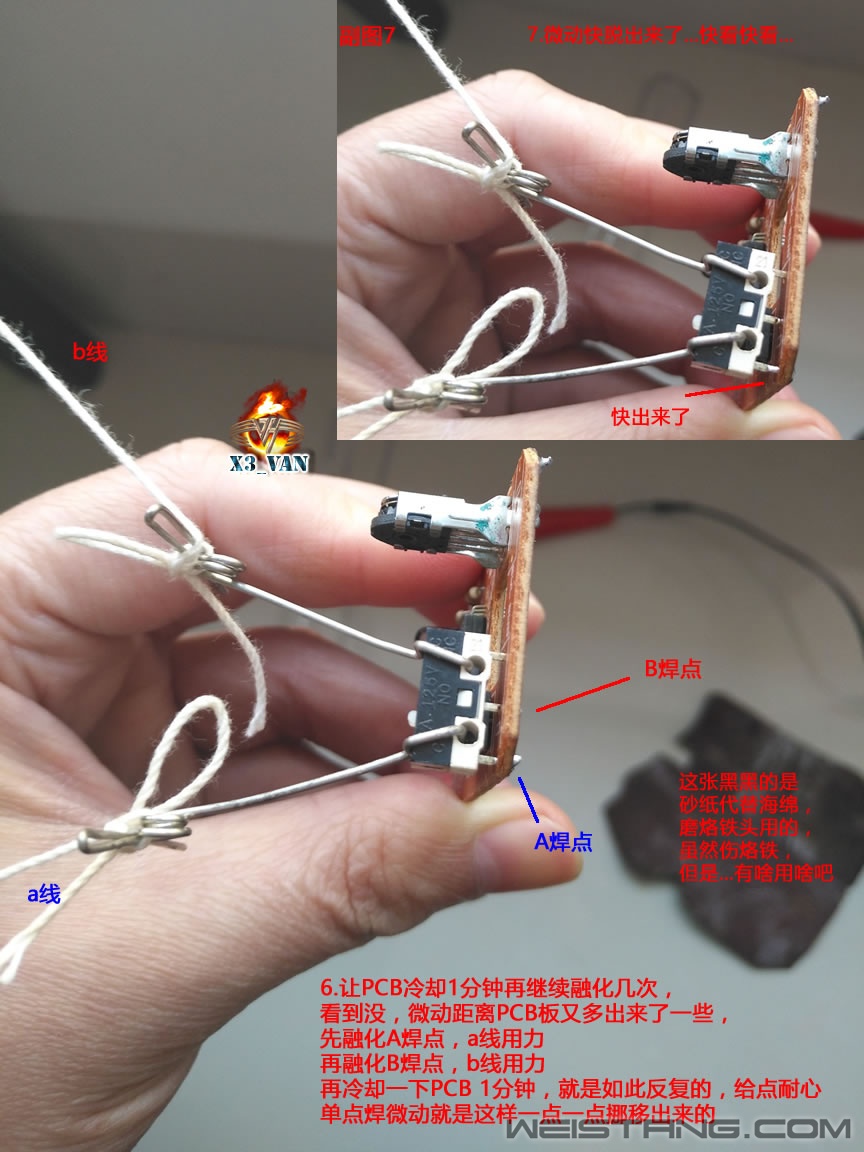

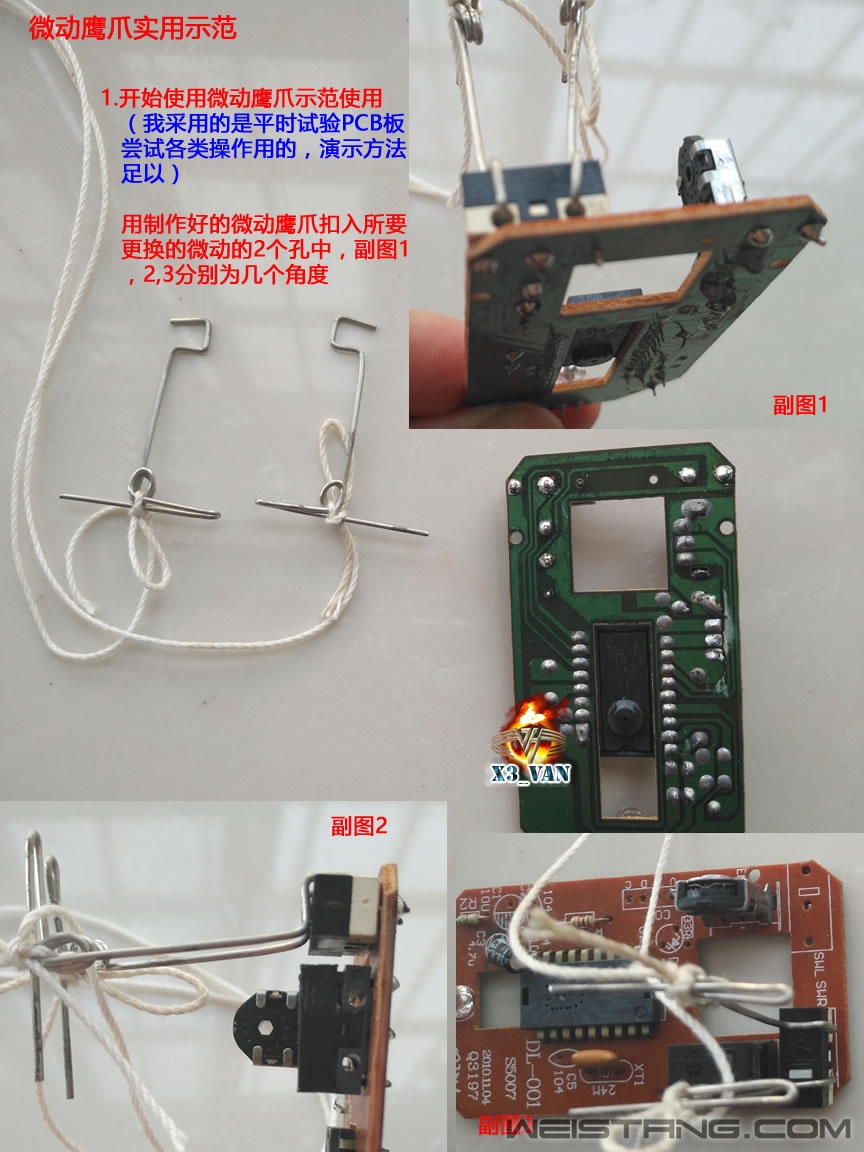

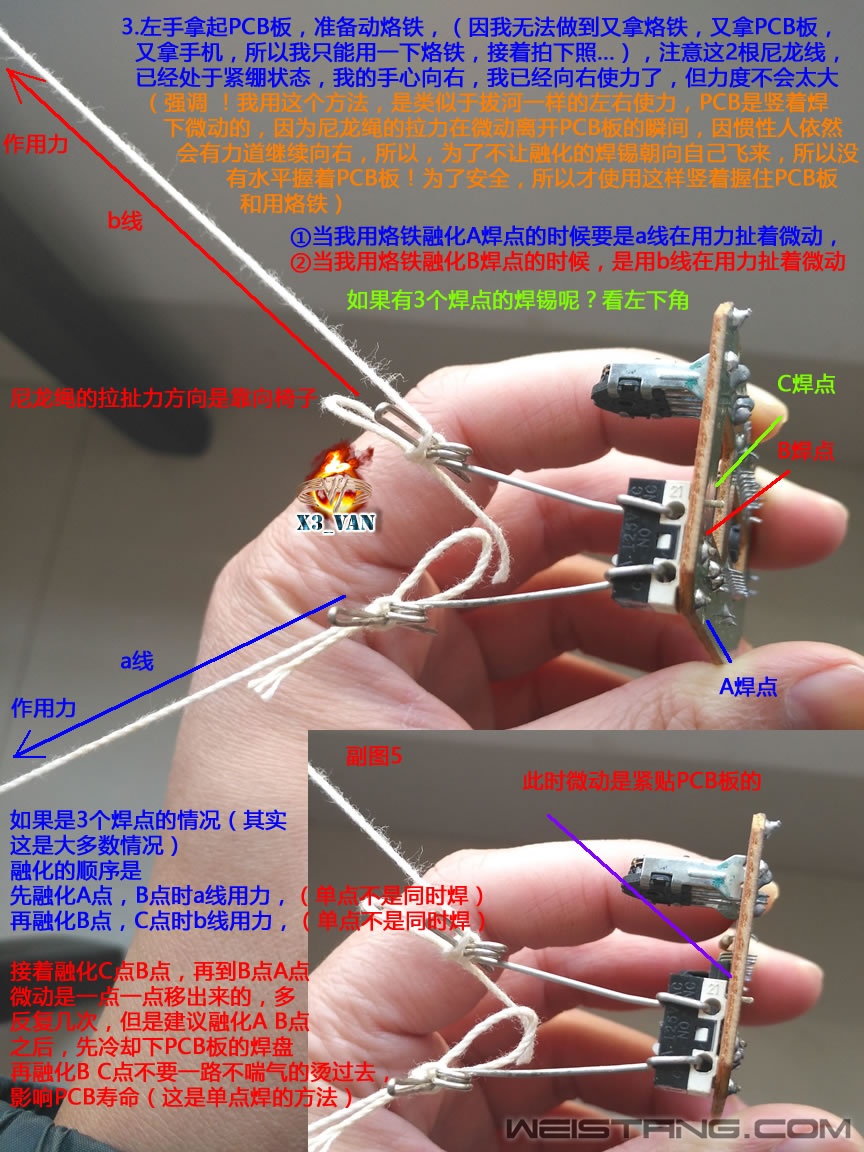

使用方法














**************************焊锡封PCB板的焊孔**************************


==========================2.DIY【一柱擎天】[这是一个天大的巧合2]==========================

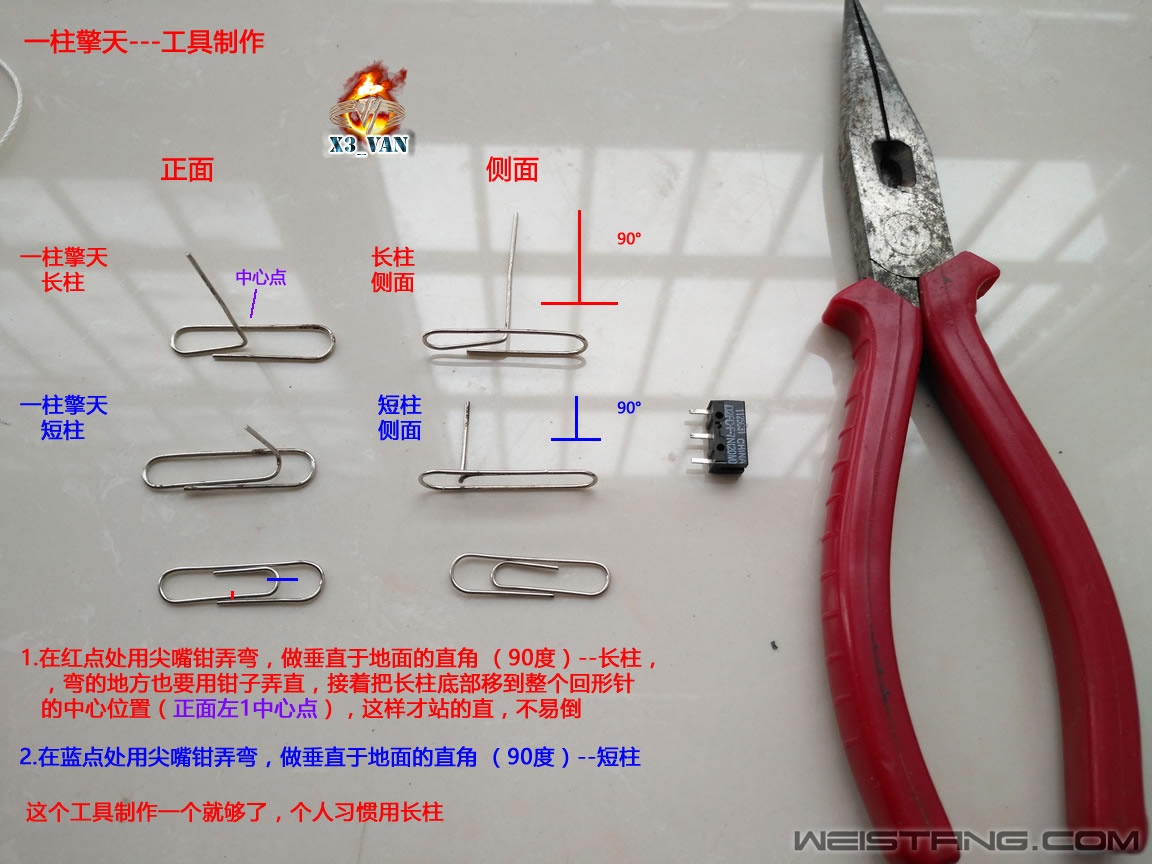

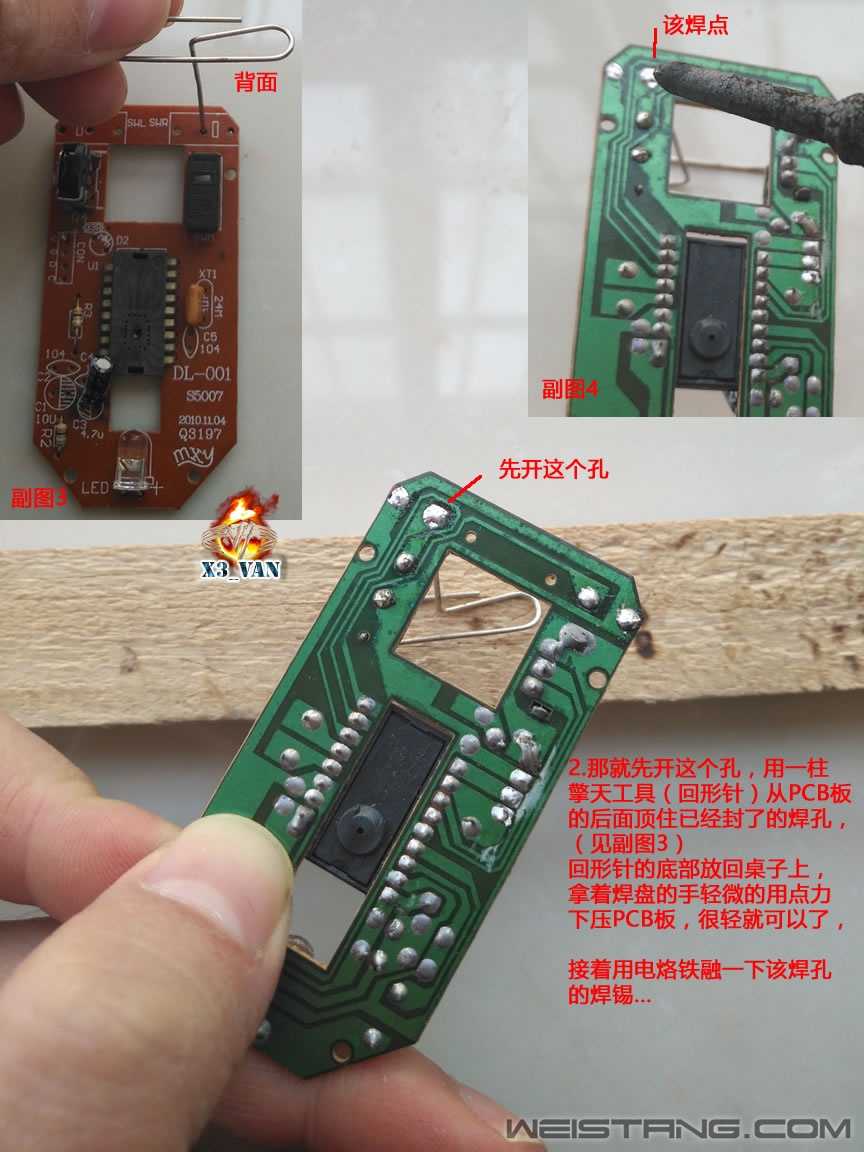

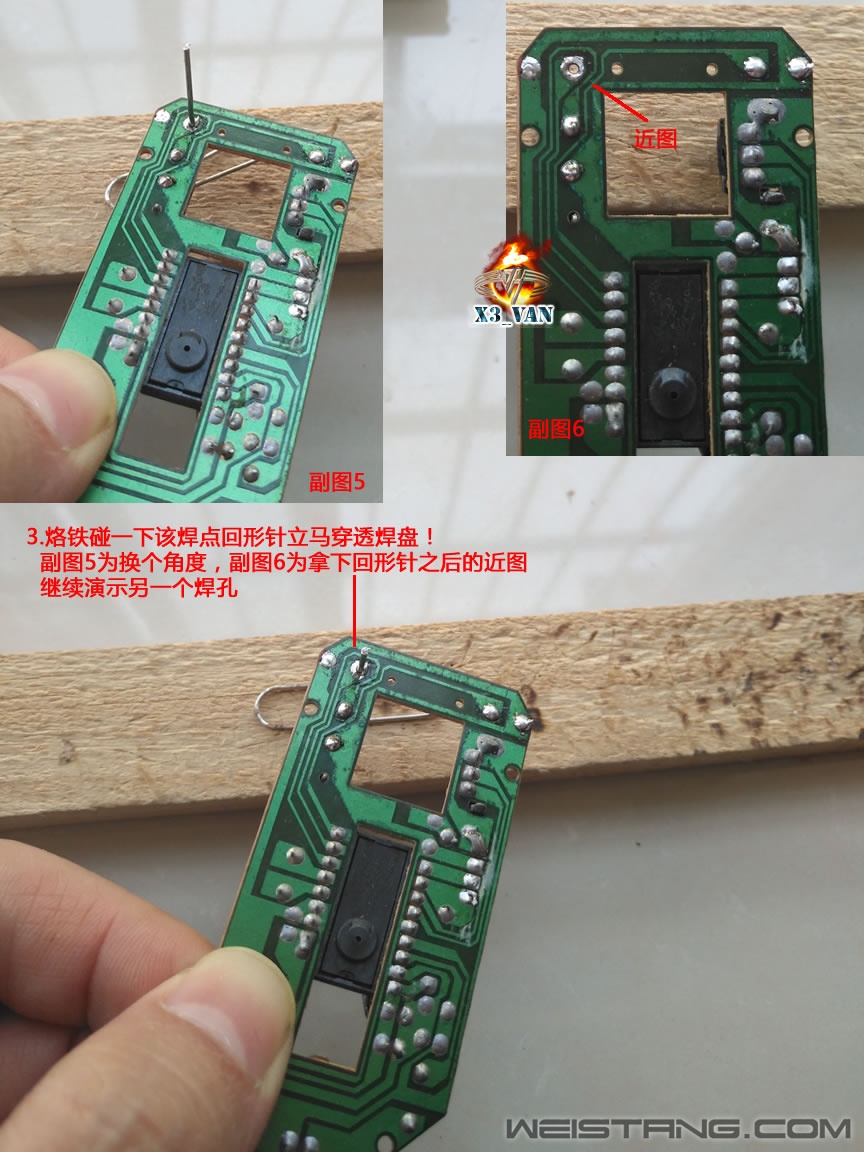

如果是锡封焊孔了怎么办？一劳永逸的工具之DIY【一柱擎天】
制作方法


使用方法









另一个问题如果焊锡太多（我之前使用的方法是，用烙铁头刮PCB板，虽然这样也能大概清理出多余的焊锡，但是缺点也很明显，
就是划伤PCB板，所以就不建议大家使用了...论坛中有更好的解决方法，自己找找吧，这里就不列举了.




**************************如何装上微动**************************

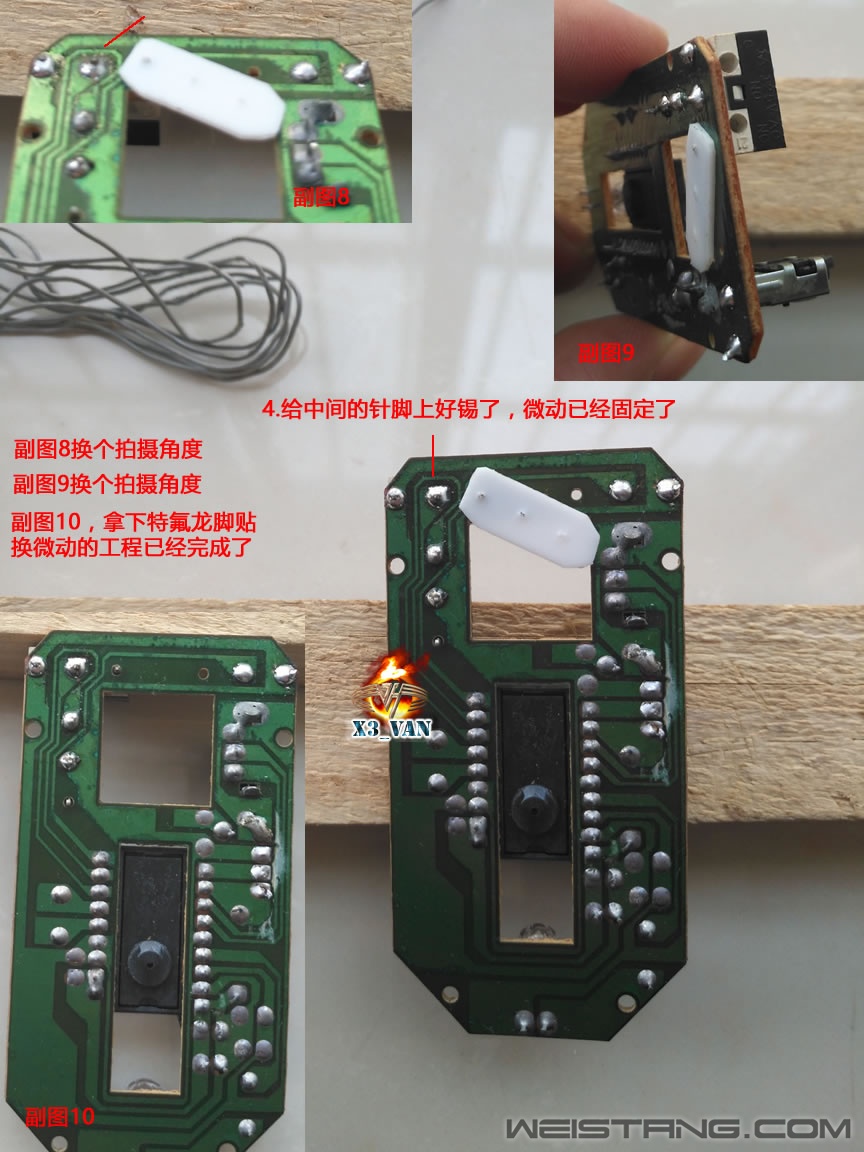

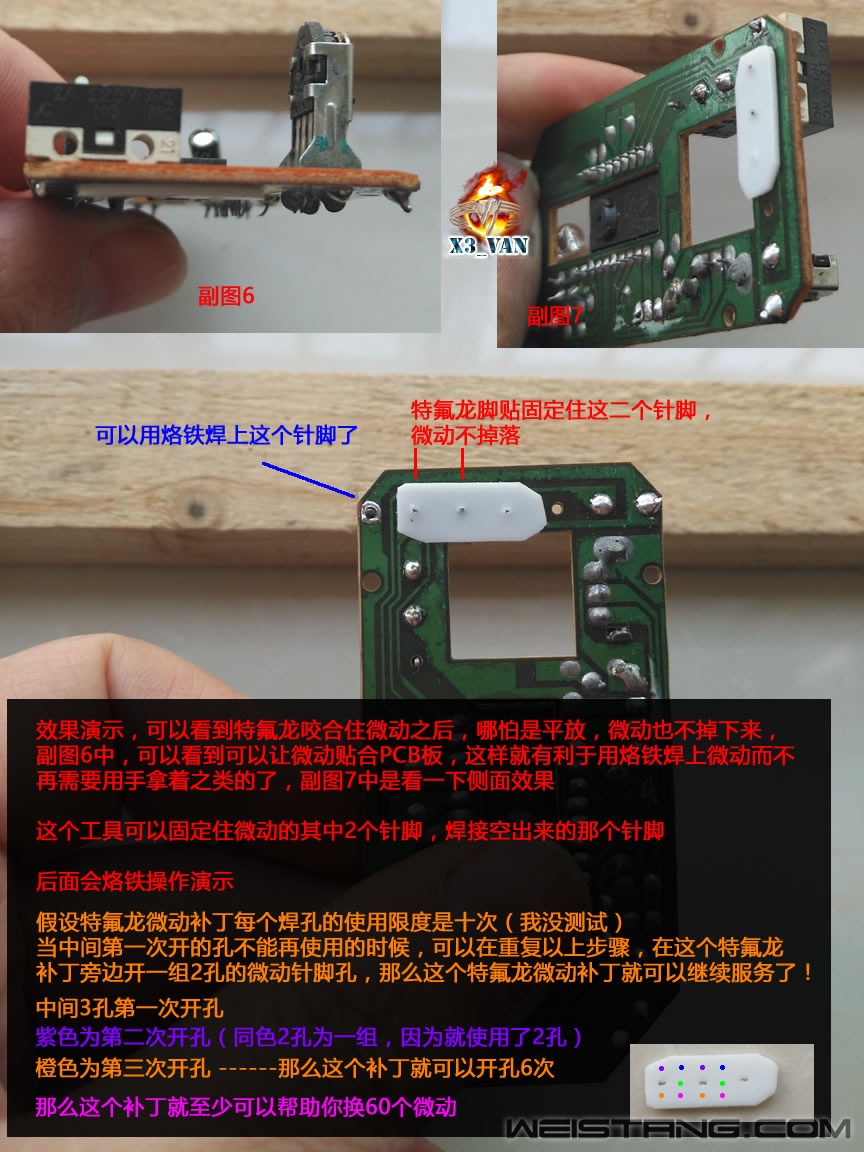

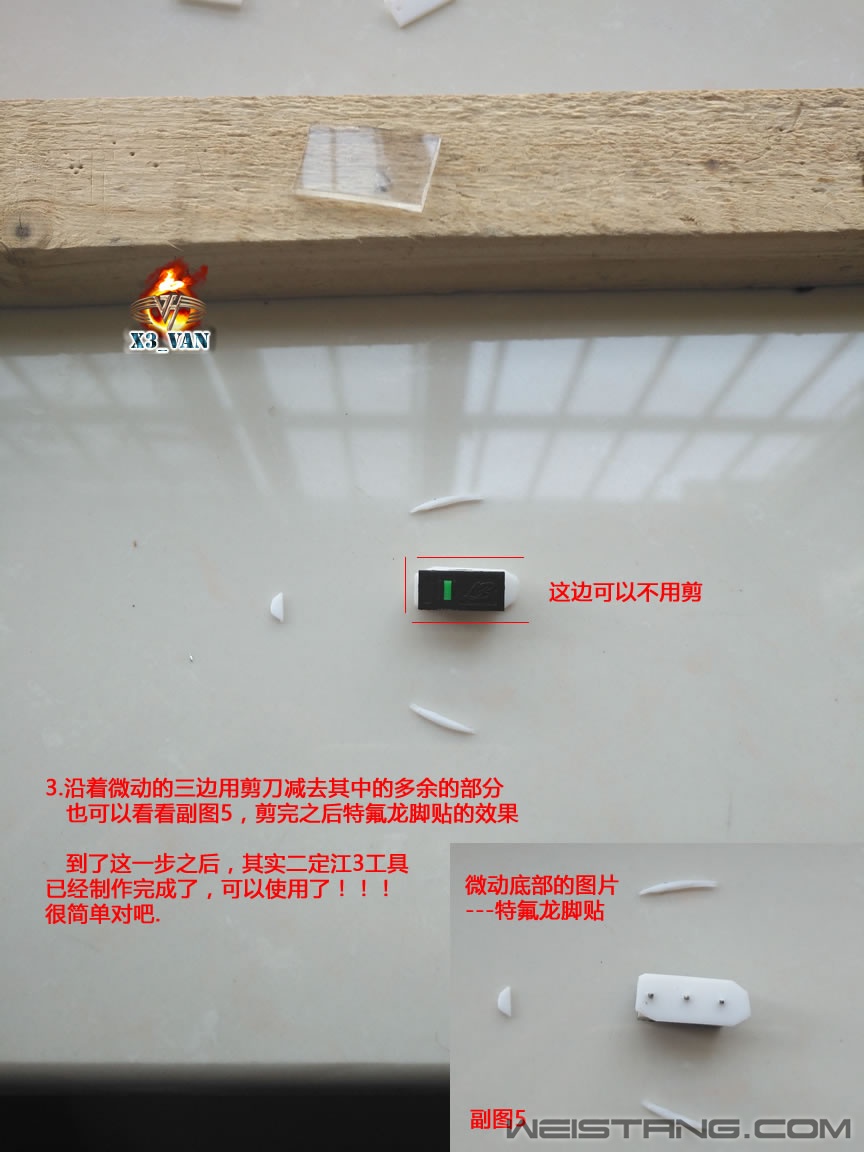

==========================3.DIY【微动补丁】==========================

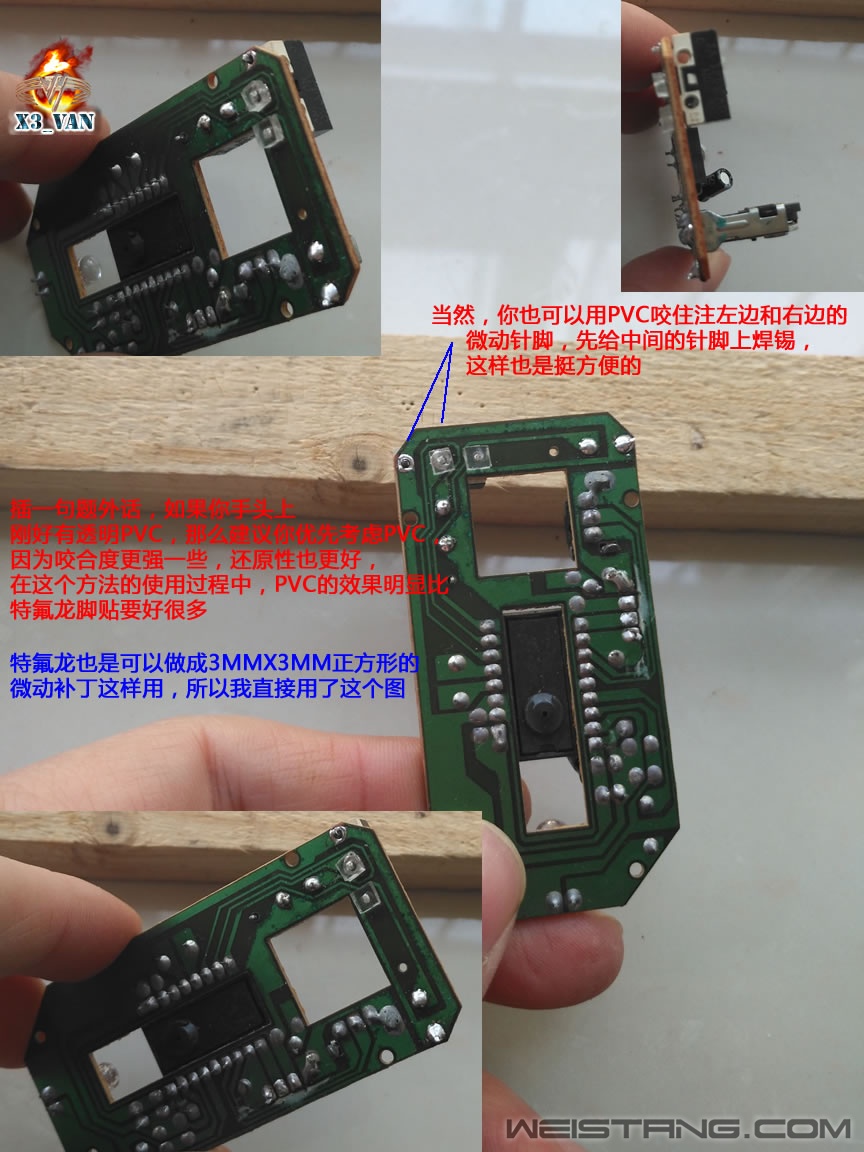

如果新手对装上微动并且上焊感觉无法上手的话，那么就试试这个工具吧.


微动补丁制作方法










使用方法








好了，感谢大家，感谢论坛！！！
再次祝大家新春快乐，身体健康，阖家幸福！！！

                                                     VANSONK

vansonk

分享下自己换微动的操作步骤（大概方式） ------{这是天大的巧合}
------1.DIY【微动鹰爪】【鼠标微动热拔插工具】的制作以及使用方法：解决焊下微动困难的问题，同时也是热拔插微动的工具.
------2.DIY【一柱擎天】的制作以及使用方法，解决锡封焊孔的问题.
    3.DIY【微动补丁】的制作以及使用方法，固定微动的工具，解决焊上微动时，微动跟PCB贴合度不够等问题.


本来我以为，自己的这种方法1.DIY【微动鹰爪】，2.DIY【一柱擎天】和3.DIY【微动补丁】属于原创，是属于独一无二的，因为之前浏览网站都没有发现别人用这样的方法，毕竟大多数都有吸锡器，于是乎，我在2018年的2月14日在某处发了帖子，但是直到2018年的2月23日我来到了
外设堂...无聊用论坛搜了“微动”


点进了“问一下经常换微动的各位朋友”的帖子.
https://www.weistang.com/thread-29150-1-1.html

习惯的看每一层楼的回复，当看到11楼@sbiuggypm 的回复
“可以参考我这贴里的 通孔神器，零成本”点了进去.
https://www.weistang.com/thread-25630-1-3.html


“卧槽，跟我用的方法一样，卧槽卧槽卧槽...”
（因他是先发方法的问题，所以实际说是我的方法跟sbiuggypm 一样.其实，终其原因，都是因为我和sbiuggypm都没有吸锡器）看了他（sbiuggypm）11楼回复“问一下经常换微动的各位朋友”帖子的时间2017-2-13 14:46.刚好就是我发帖的一年前...


追溯原贴 “为赛睿RAW续命 ”发表于 2016-11-21 13:26
https://www.weistang.com/thread-25630-1-3.html


我发帖的时间是 2018年的2月14日，这难道是...3个巨大的巧合？

巧合1，DIY【微动鹰爪】和sbiuggypm的【卸微动神器】竟然惊人的雷同...
巧合2，DIY【一柱擎天】和sbiuggypm的【通孔神器】是一模一样的...
巧合3，在我发帖的10天内，竟然让我自己看到了一样的方法...

在此，我说明一下，我之前并没有看过这样方法的帖子，否则的话，
就不会浪费这么多的时间去编辑图片，打那么多字数，仅仅是为了分享自己的方法.

于是乎，我把我发某处的帖子修改了，把这3个方法的内容删除了，因为当不是首发的内容（sbiuggypm首发了方法），
感觉保留的意义不大（对个人而言）， 所以，为了讲述这个经过，把所有内容都搬到了这里.

终于我深深的体会了多年来的小说和电视剧所说的 “本故事纯属虚构，如有雷同纯属巧合”
我惊讶于我的方法一和二跟@sbiuggypm 是一样的，更惊讶的是，竟然是我自己发现的，而不是别人告诉我的
除了使用的材料和方法相同之外，时间总是那么意外...这雷真的不一般...



这种巧合让我惊叹！！！这种吃惊程度就让我想到了这个...

就比如两个同名同姓的北京人，在武汉相遇.

A:你叫阿凡达达？

B:卧槽，你也叫阿凡达达？

A:你不会在杭州上班吧？

B:卧槽槽，你也是在杭州上班吧？

A:我去年捡到了500万！

B:卧槽卧槽卧槽，我今年也捡到了500万！！！

                  祝新的一年里，大家都身体健康，都捡到500万吧！




(这是一个真实的事，就发生在这里)
                    VANSONK

vansonk

新年快乐备楼待更...

撸在何方

楼主动手能力太牛逼了 感谢分享 新年快乐

半自働

好长的帖子

gy86

奇思妙想我服 但是我选择烙铁

W.L.Troy

方法不错，最好整理成不同的帖子分开发，这样大家看着还能更清楚。

AKM

又来了一个拆解大神，太犀利啊。

沙漠的fei鱼

支持学习了

sbiuggypm

动手能力杆杆的，铜鸡眼大法学习了，以后有空自己折腾一下，

snake

其实我就一个小问题，这种热插拔长时间拔插和rog鼠标那个热插拔哪个方案可靠性更好一点，时间长了会不会氧化

卡巴基佬团

这个微动鹰爪很厉害 我服，换微动的时候一般都会拉一个人帮我用钳子拽微动 ，觉得还使不上劲

ffffhoook

那个铜鸡眼要用刀子劈开有点难度

LOL小王子

大作啊，正常按照一个新手能接受的方法，改一对微动的热插拔大概需要多长时间

vansonk

LOL小王子 发表于 2018-3-10 18:26
大作啊，正常按照一个新手能接受的方法，改一对微动的热插拔大概需要多长时间

很简单，所以很容易，左右键 20分钟搞定了

vansonk

ffffhoook 发表于 2018-3-9 16:17
那个铜鸡眼要用刀子劈开有点难度

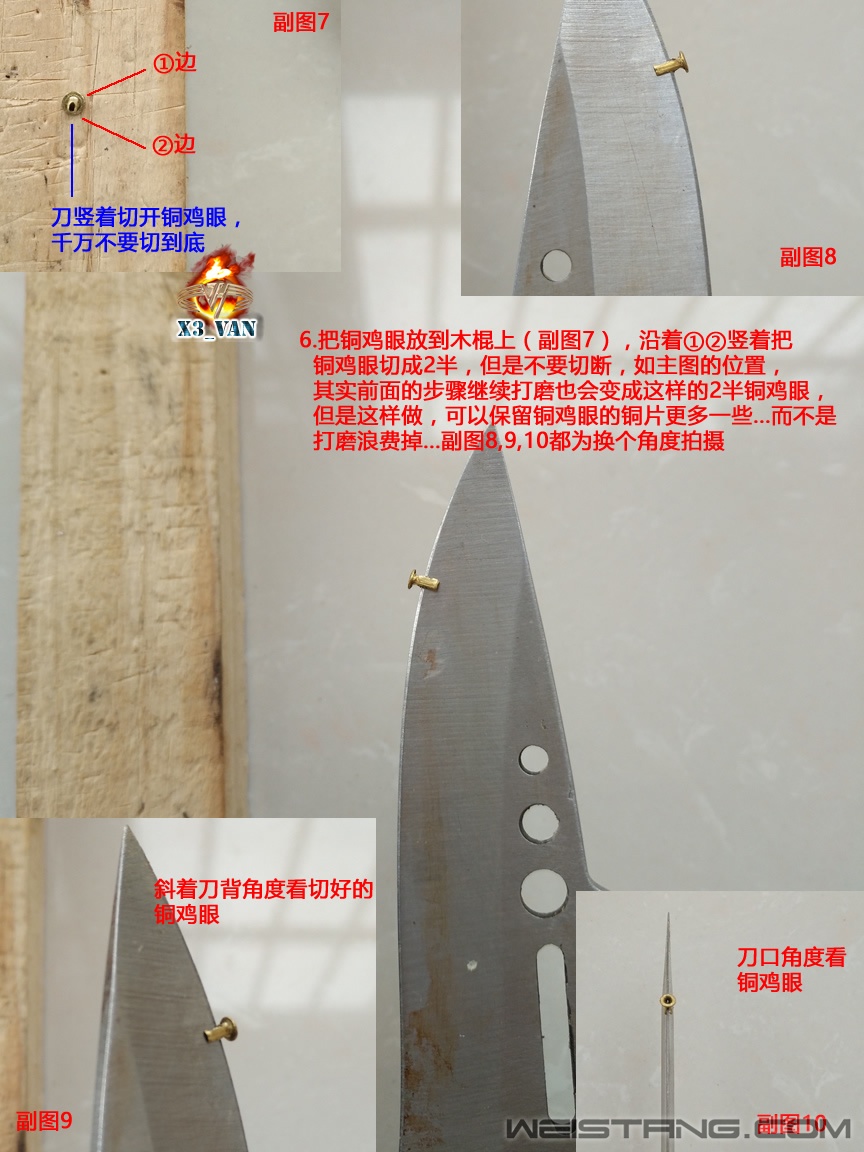

正常的铜鸡眼确实刀子劈不开，所以用刀子切割的是已经用锉刀磨了边的那2边，一点难度都没有，直接用锉刀都可以锉开口，不用刀子都可以的

vansonk

卡巴基佬团 发表于 2018-3-7 15:04
这个微动鹰爪很厉害 我服，换微动的时候一般都会拉一个人帮我用钳子拽微动 ，觉得还使不上劲

都是没有吸锡器导致的，只是换个方式解决问题而已
