本帖最后由 W.L.Troy 于 2018-4-19 21:37 编辑

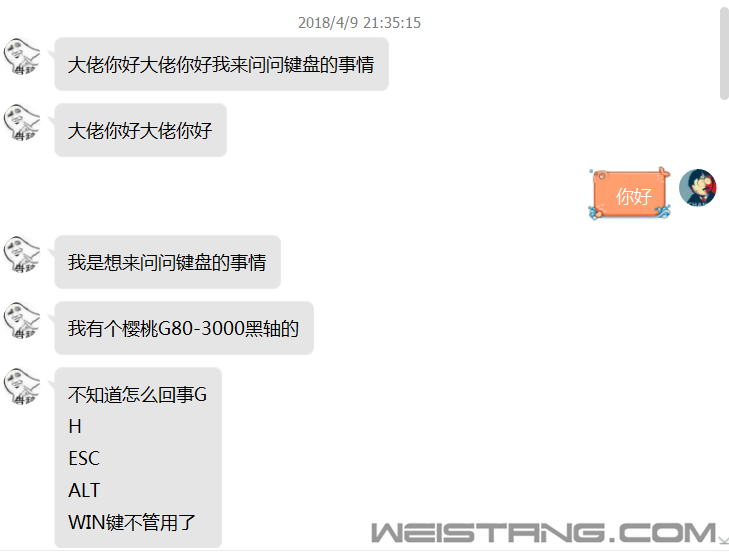

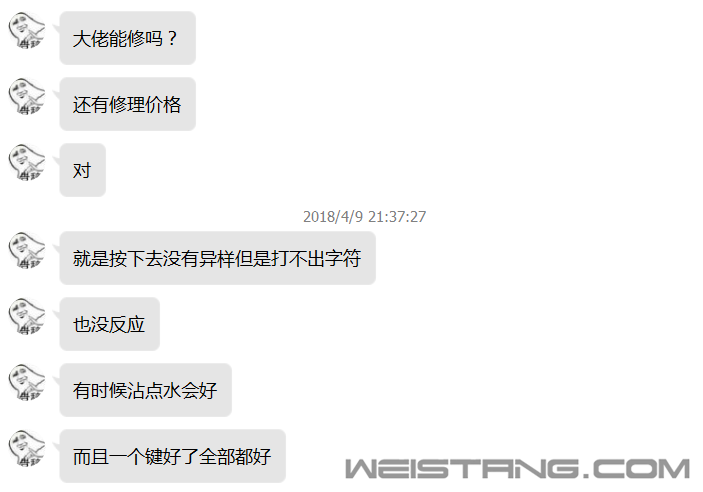

先看看网友给我描述的键盘问题，一把键盘多键失灵首先可能是是键盘主控出问题，其次可能是断线问题，再次可能是用的时间长了轴体老化的问题。
在这列可以判断网友所说的一个键好了全部键就都好了，这说明键盘应该是存在主控引脚虚焊或者是电路板线路断了。

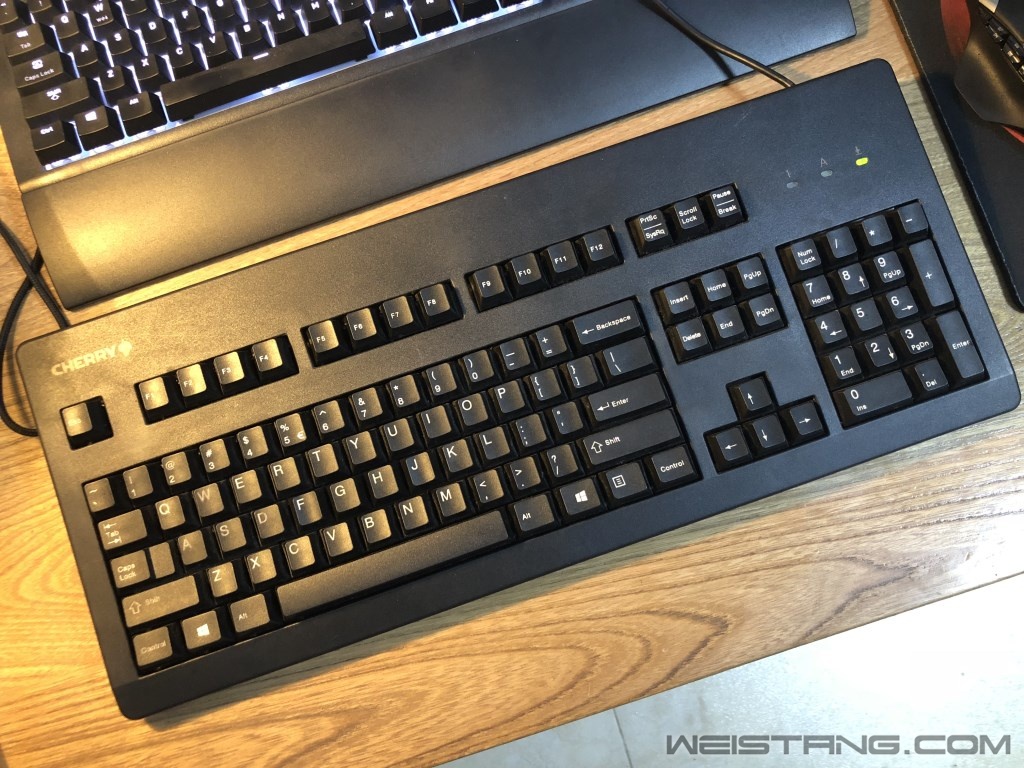

首先测试键盘按键，一共有8个按键失灵，判断出失灵按键的位置。然后我们开始拆键盘，看看有没有目测到的可知问题。
据说这把键盘使用了才5个月就出这个问题了，这个网友是一个星际玩家，所以玩游戏对键盘的使用率会比较高，但是再高的情况下也不可能5个月就出部分按键失灵的问题，我们要好好找找原因。

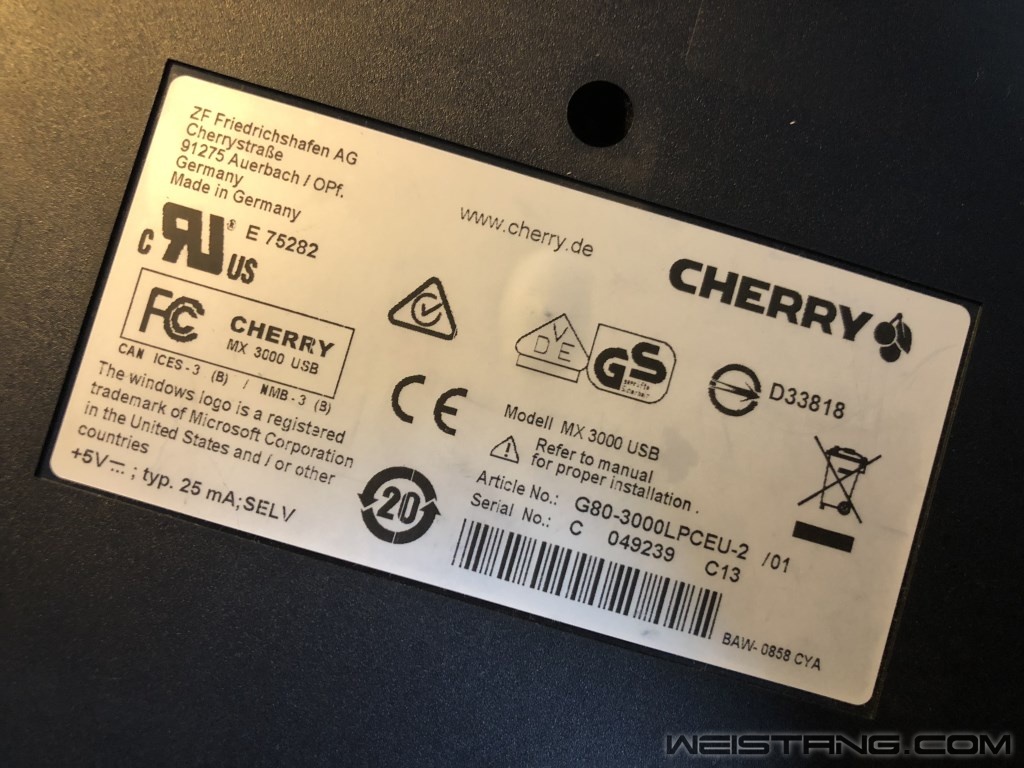

键盘背面铭牌

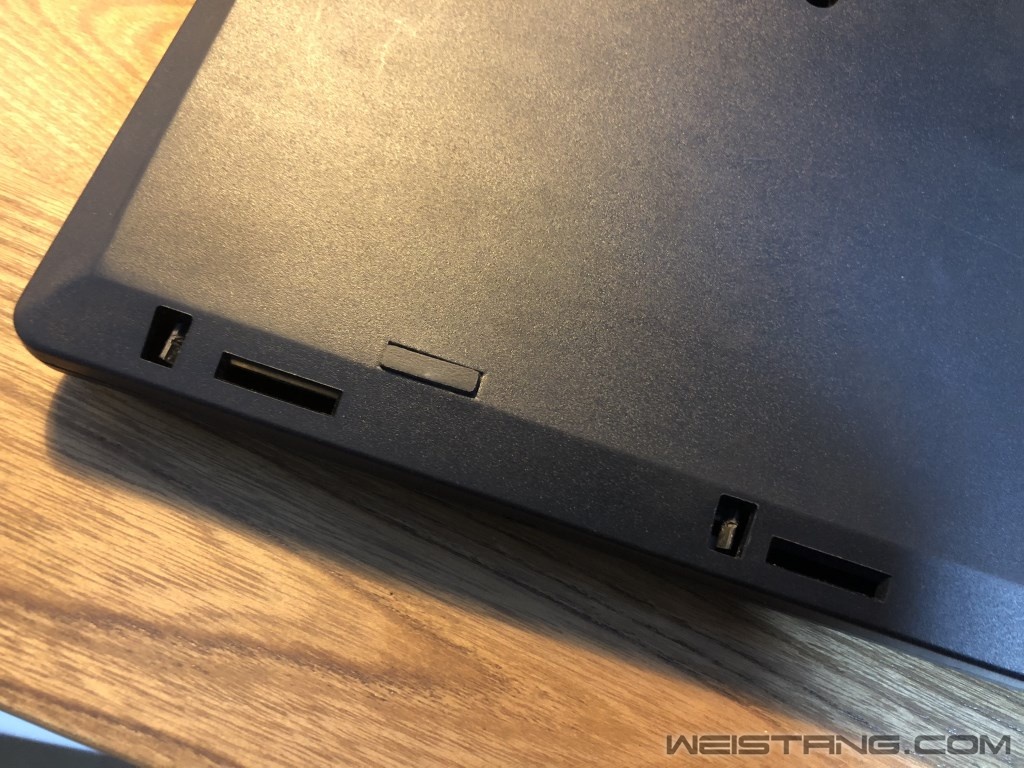

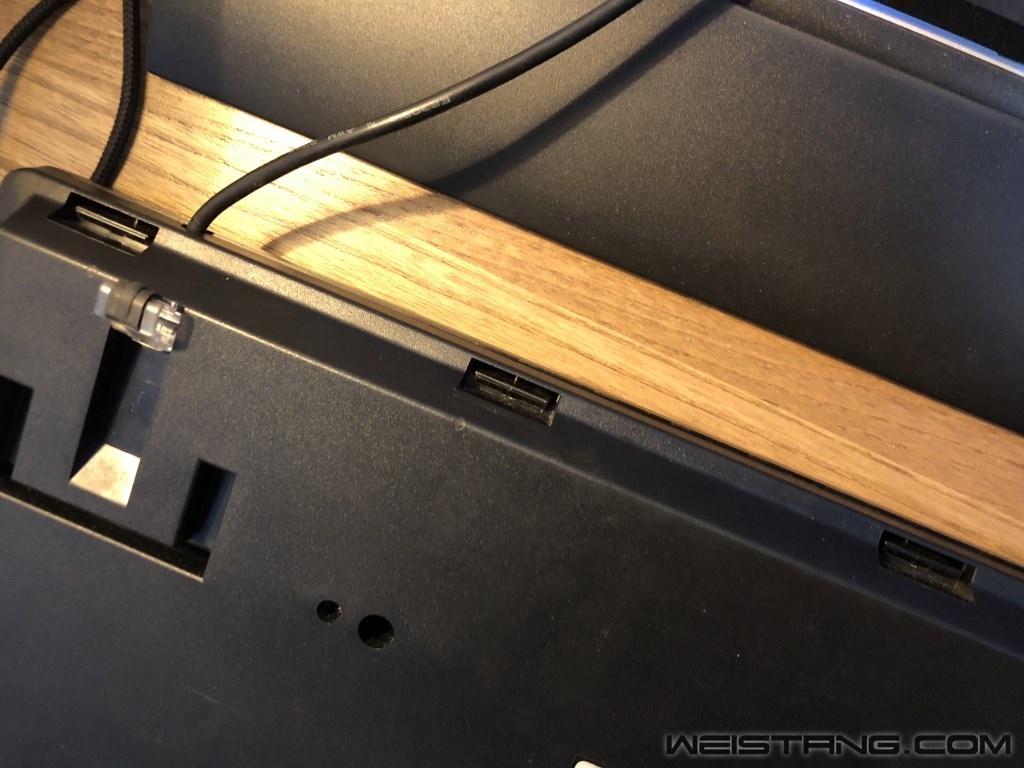

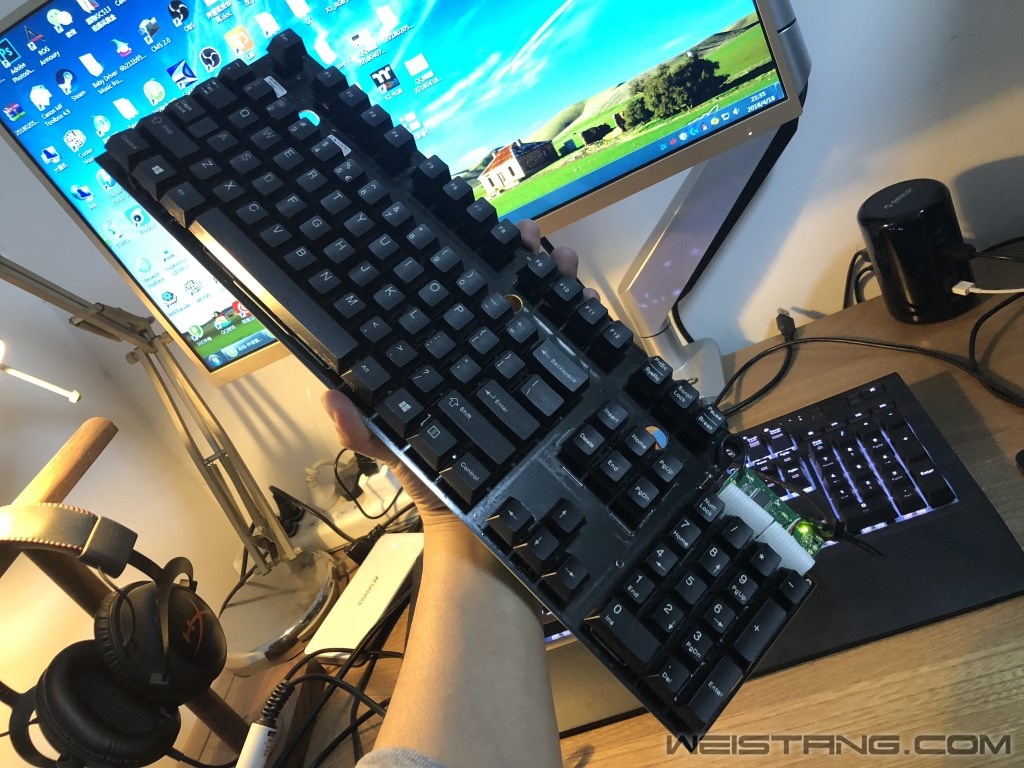

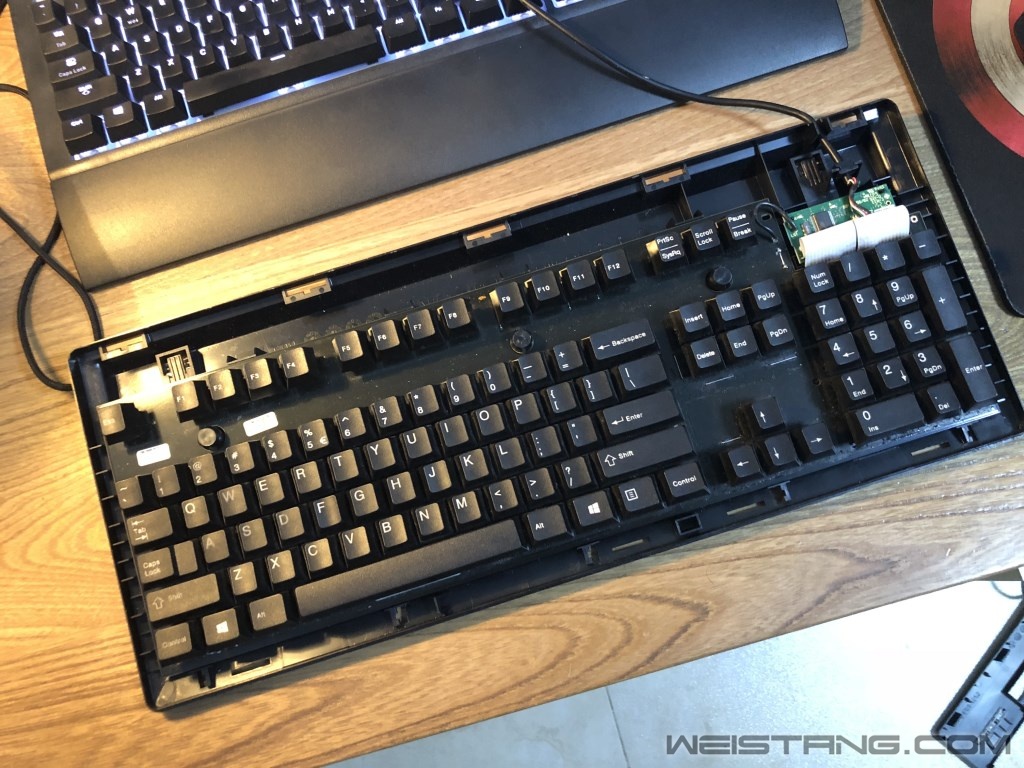

上下壳的固定没有螺丝，所以拆卸比较方便，顶开键盘前端和后端的塑料卡子，上卡壳就可以分离了。

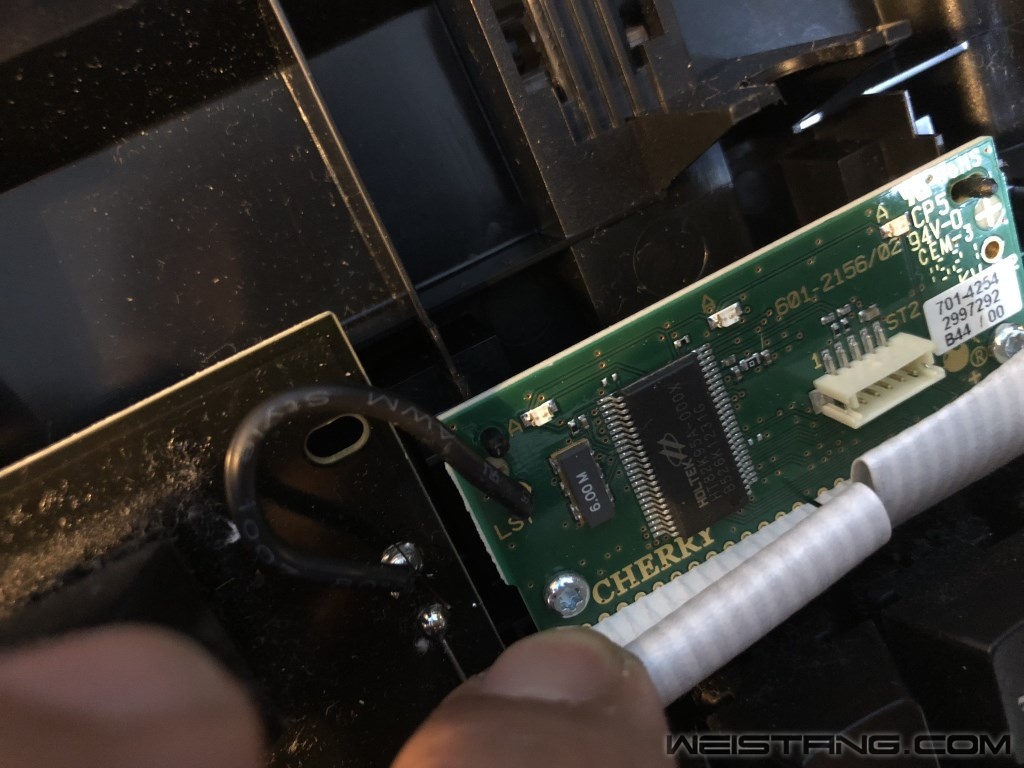

主控板特写
目测主控引脚没有虚焊的痕迹，主控板两侧有两个米子螺丝固定，拆这个螺丝需要对应的螺丝刀。

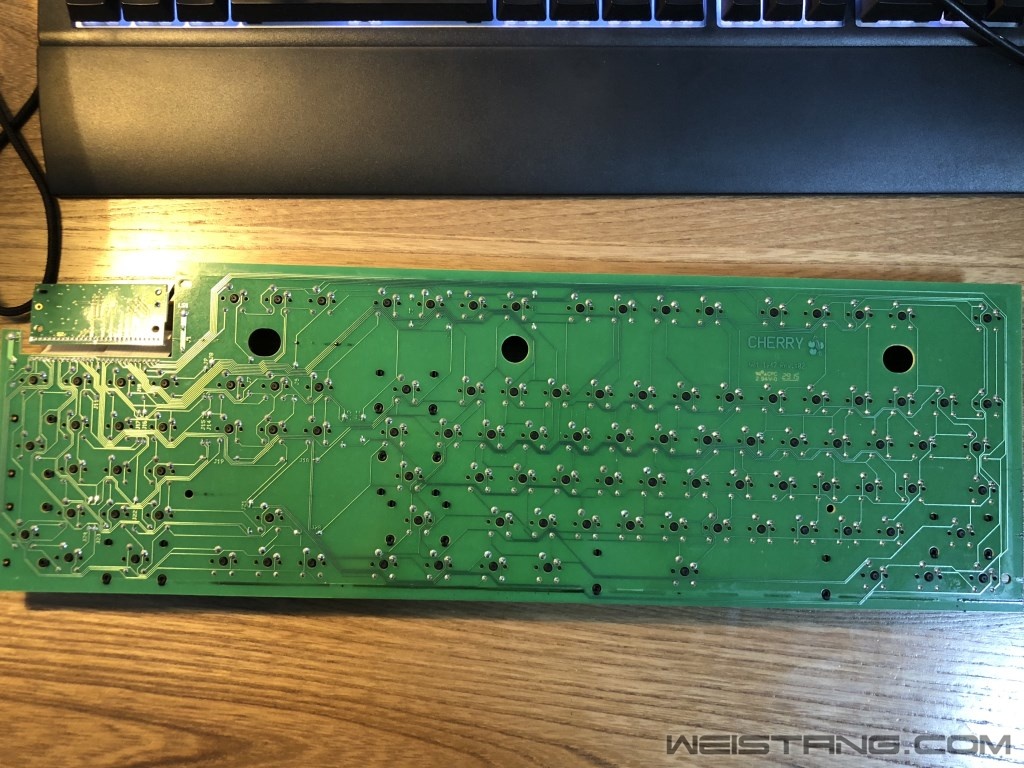

键盘PCB特写

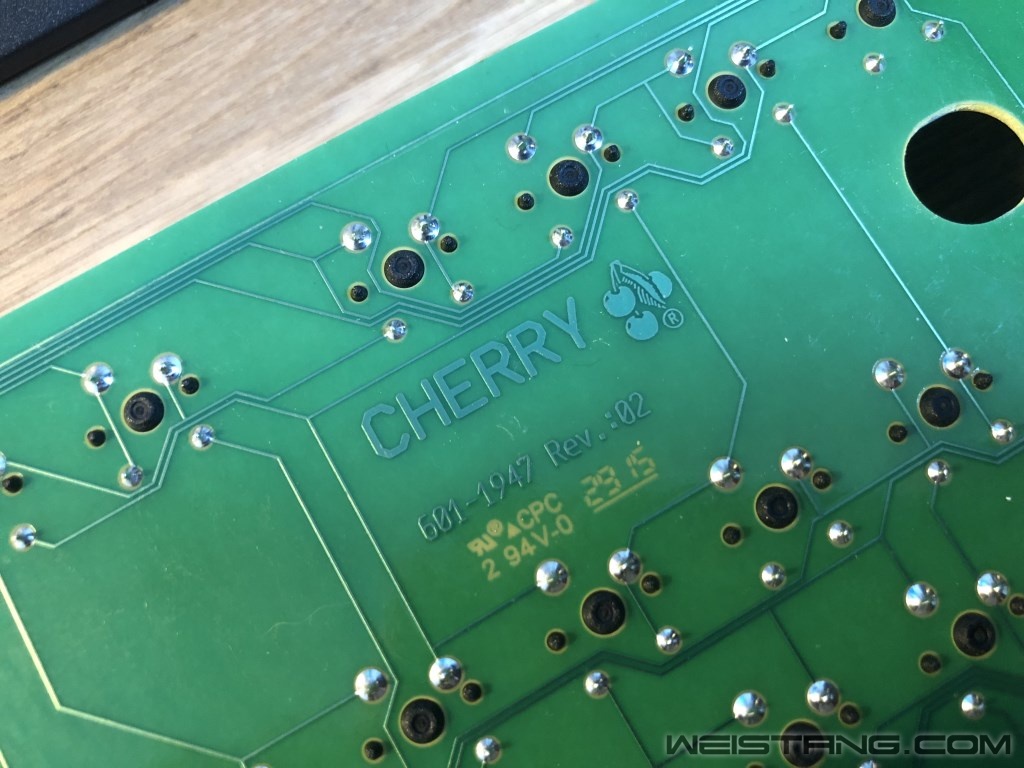

PCB上的樱桃Logo

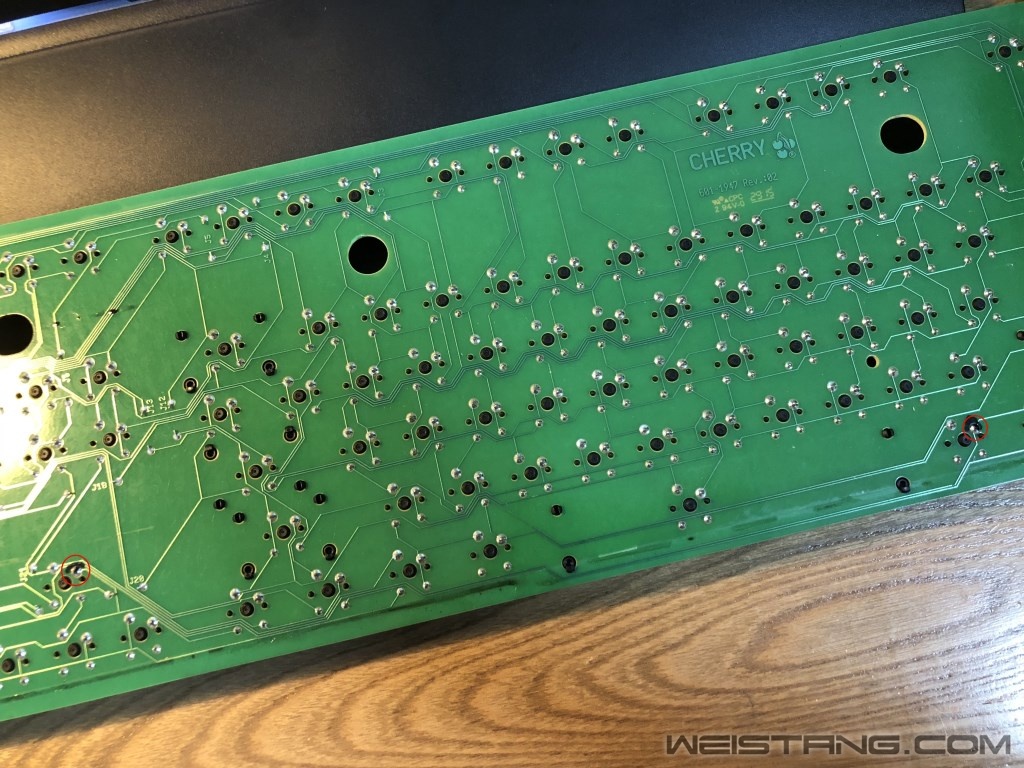

首先用让键盘通电，然后用镊子短接按键失灵的两个轴引脚，测试是否是轴体问题导致按键失灵，测试发现轴体完好，短接引脚按键也无法触发，这说明一定是短线问题造成在这一条电路上的所有轴都失灵。通过用万用表跑线发现图中红圈标记的两个点之间的线路存在断路问题，此时可以通过飞线来进行线路修复。

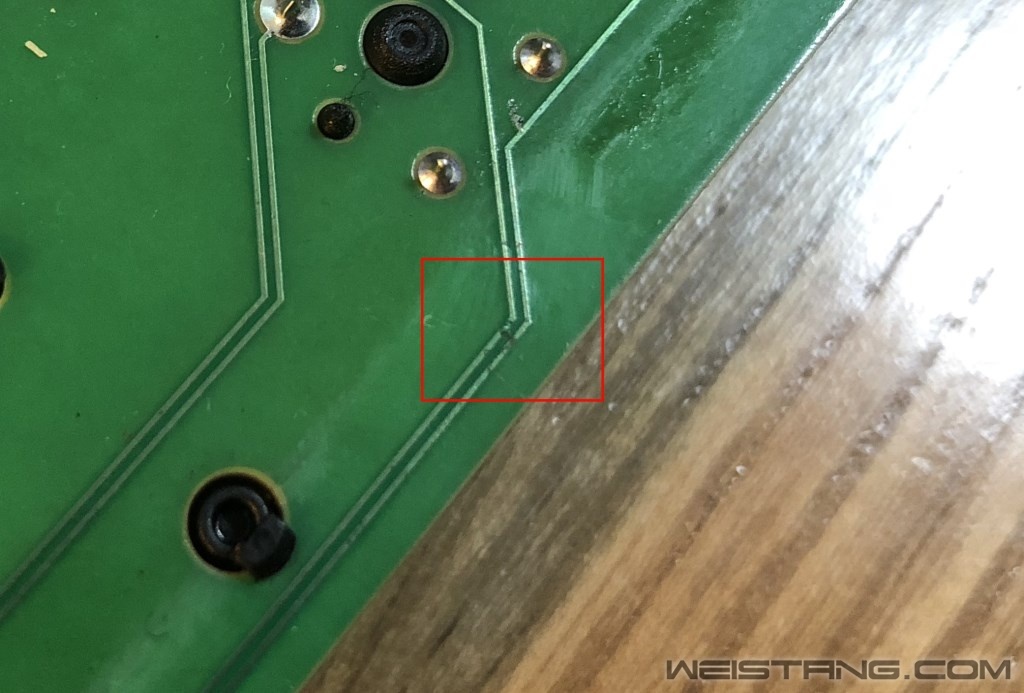

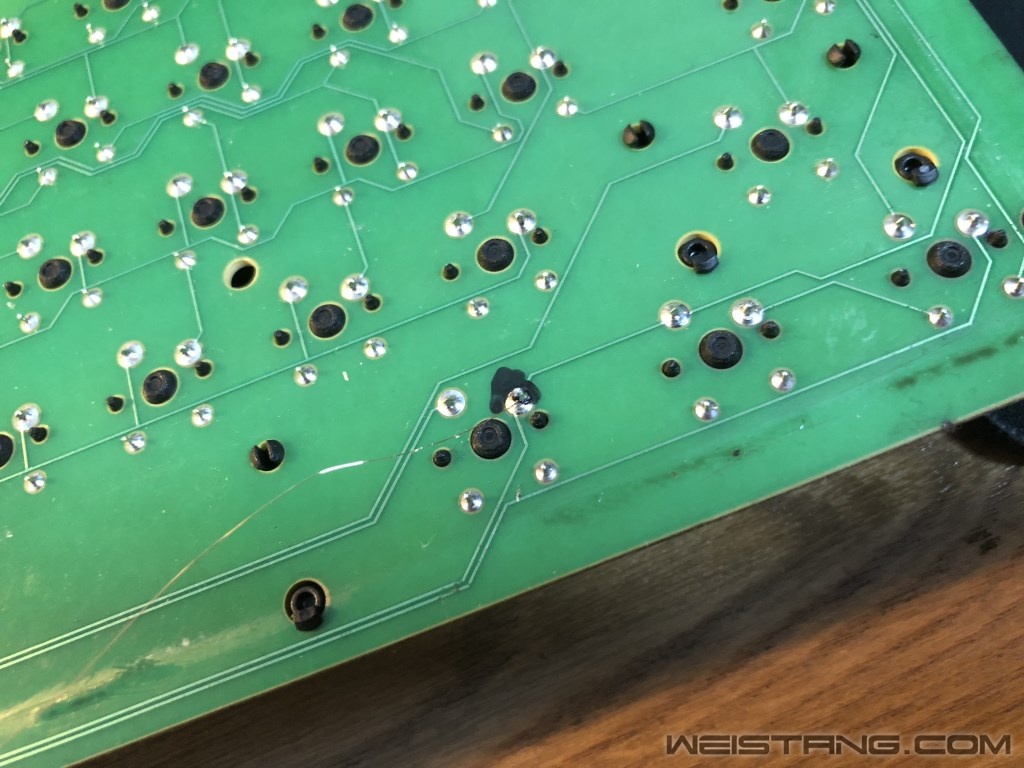

目测是这个线路转角的地方断了，你能看清楚吗？

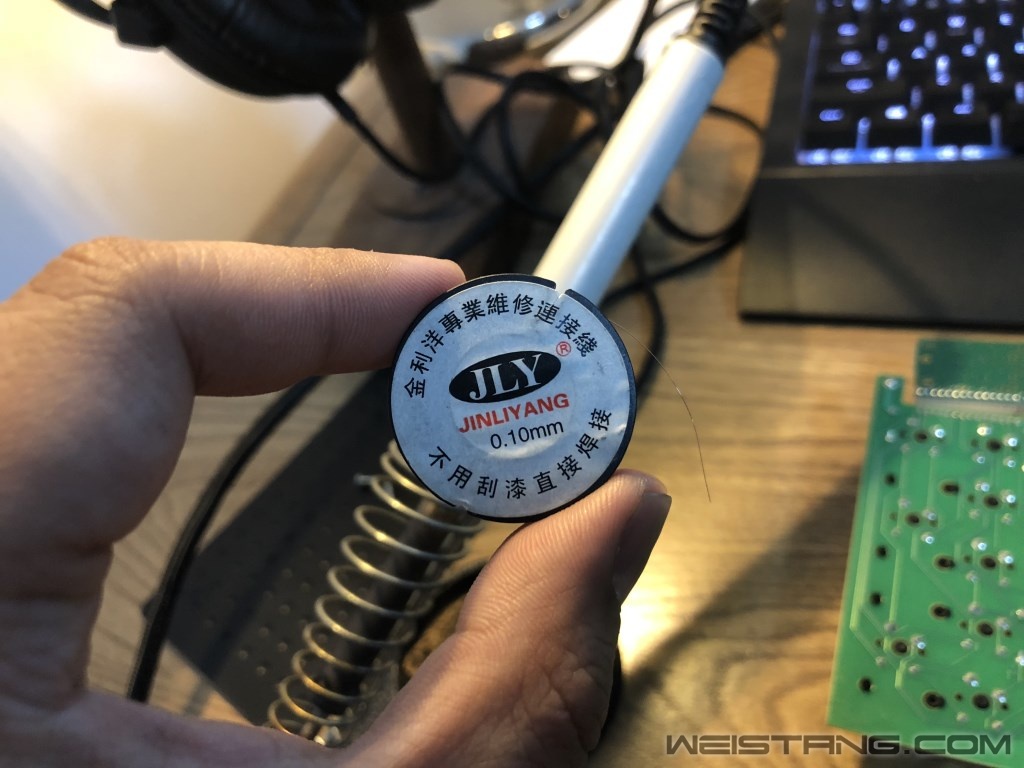

使用烙铁和专业的飞线来进行线路的维修。
维修过程中先把漆包线的一头烫一下，线头表面的漆都融化然后在焊接在对应的焊点上，焊的时候烙铁不要烫的时间过程，一般1秒钟足够了，否则会出现掉焊盘的问题，樱桃键盘的焊盘都十分脆弱。

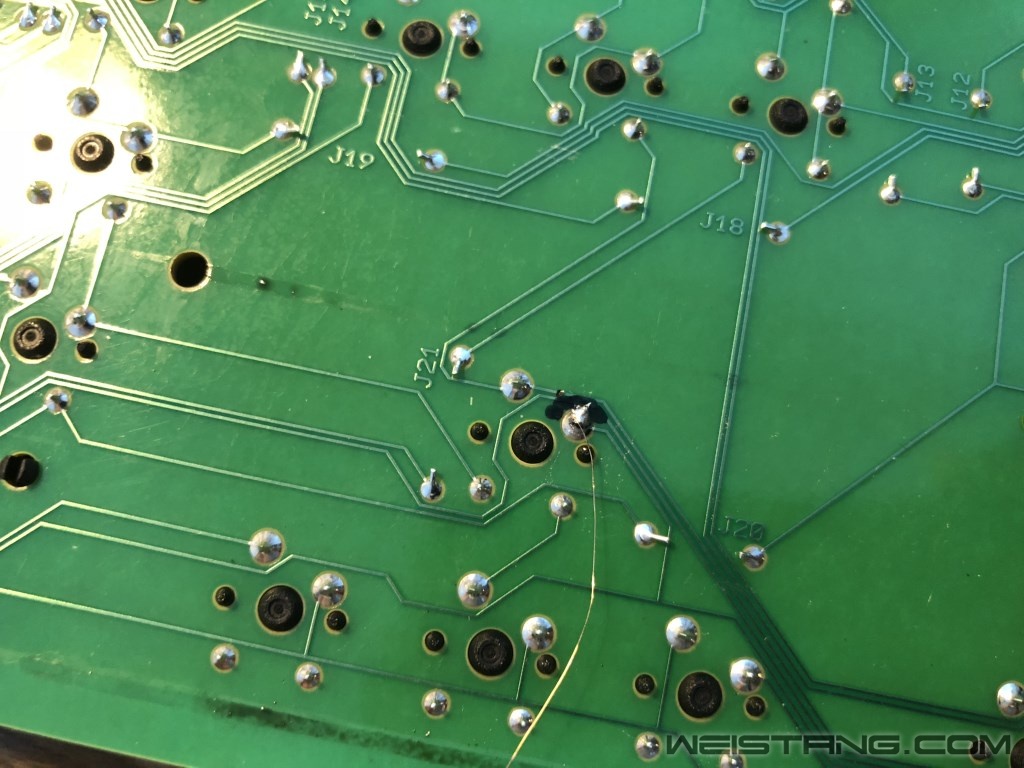

焊接另一个点位。
焊接完成以后此时不要装壳，先通电测试一下按键是否修复，经过测试所有按键均一切正常，说明我们彻底修复了问题。

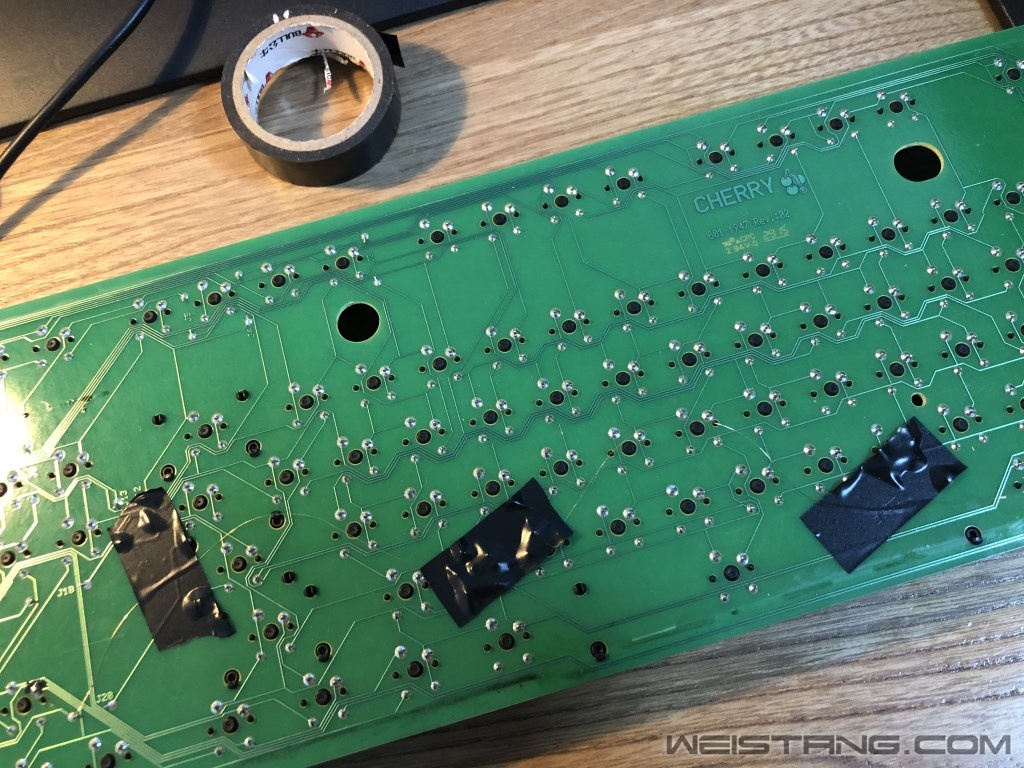

最后用绝缘胶布把过长的飞线在PCB的表面固定一下。然后在把键盘装回去就一切OK了。因为樱桃的键盘线路都走在背面所以跑线测试十分简单，一般其他品牌的键盘都是正反两面走线，即使有断线的问题出现想找到对应点却十分不易，这次的维修就到这里了，希望能给需要的朋友一些帮助。 |
