包装
硬盘容量越来越大，考虑这可能是电脑主机中除了风扇这样的配件以外唯一采用机械驱动的设备，并且承载了用户的数据内容，所以我个人的习惯是将3.5寸硬盘外置，要么塞到散热OK的NAS里，或者备用当仓库搭配外置硬盘盒。近期的方案除了一些品牌的一体式外置硬盘以外，分体硬盘盒方案到真是很少有亮点的，这次Orico这套DIY组装方案的外置硬盘盒我觉得算是在这个时候给这个产品市场增添了一抹色彩，说到底还是一些设计和配置吻合了我的需求。散热，外观，接口，这三点算是DY351C3这套3.5寸硬盘盒方案的最大特点，完全自己组装一台阳极铝的硬盘盒可能会是一件挺有趣的事情。

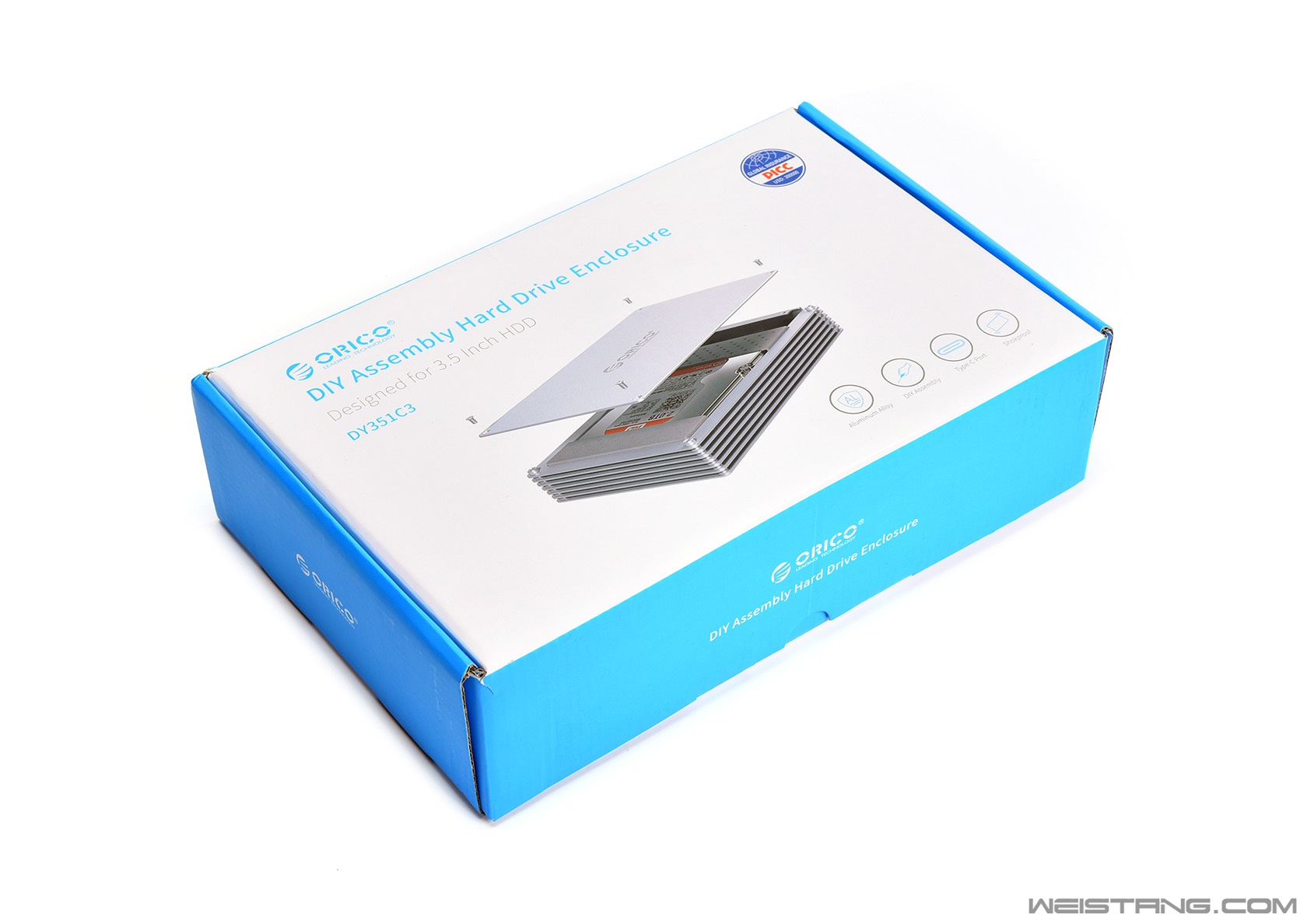

Orico DY351C3 外置3.5寸硬盘盒包装
包装
整个Orico这套DIY安装的硬盘盒覆盖了从2.5寸到3.5寸多盘的诸多型号，在外形和实用性方面，还是3.5寸单盘位这款型号应该关注的人会更多。
参数表
单盘位3.5寸的型号有两款，一款是售价299元采用USB 3.0接口的DY351U3，还有一款就是本文的采用USB 3.1 Type C Gen2接口同时兼容USB 3.0的DY351C3，售价也高了100元，论实用性，显然后者要更好，因为采用USB 3.1 Type C接口的同时还附带的USB 3.1 Type C转USB 3.0的线材。颜色方面，只有银色一个型号，硬盘盒材质是全阳极铝，配件需要自己组装。下面就来看一下具体这套方案做工以及组装的过程。
细节
附件一览
Orico DY351C3这款硬盘盒用户在打开包装的时候看到的不是完整的硬盘盒，全都是以配件的形式来提供，包括阳极铝的上下外壳和组合式边框，PCB主板，硬盘减震固定胶套，螺丝和固定柱等配件，当然还有一条Type C公对公的数据线，另外一条Type C转USB 3.0的数据线，一个12V电源适配器。

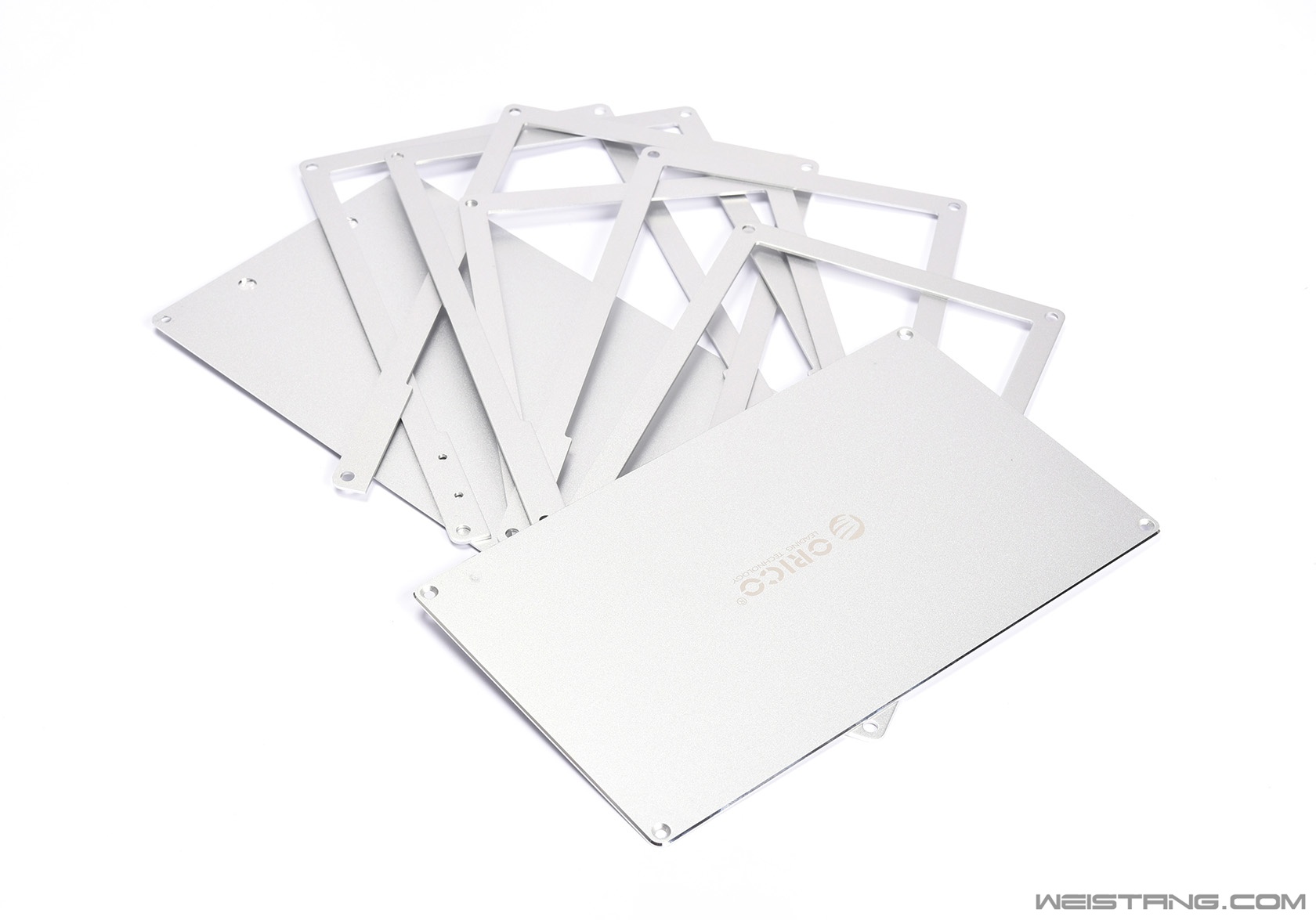

阳极铝外壳与组合式边框配件
外壳特写

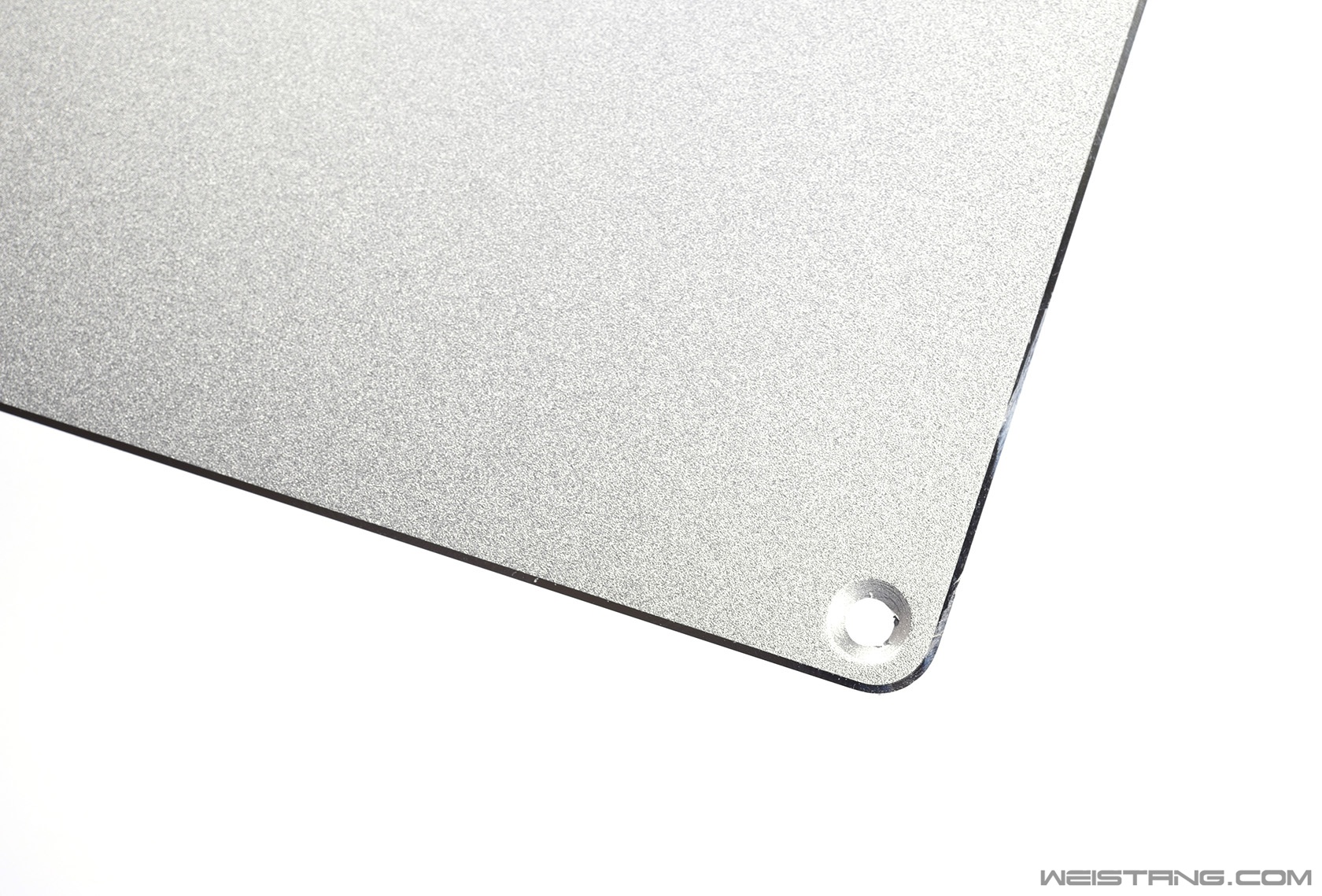

边缘倒角特写
上下面都有Orico激光蚀刻的logo
边缘有倒角抛光处理
厚度达到了1.58mm
细磨砂阳极铝材质也是Orico之前许多包括鼠标垫在内的产品会用到的，毕竟有独立的加工厂，所以相关阳极铝外壳的产品到今天也是经历了很多。总体来说，阳极铝材质和工艺不能说是非常精致，包括边缘抛光部分还是能看到一些加工痕迹的，但整体质感上也基本是同价位相关产品的应有水平。

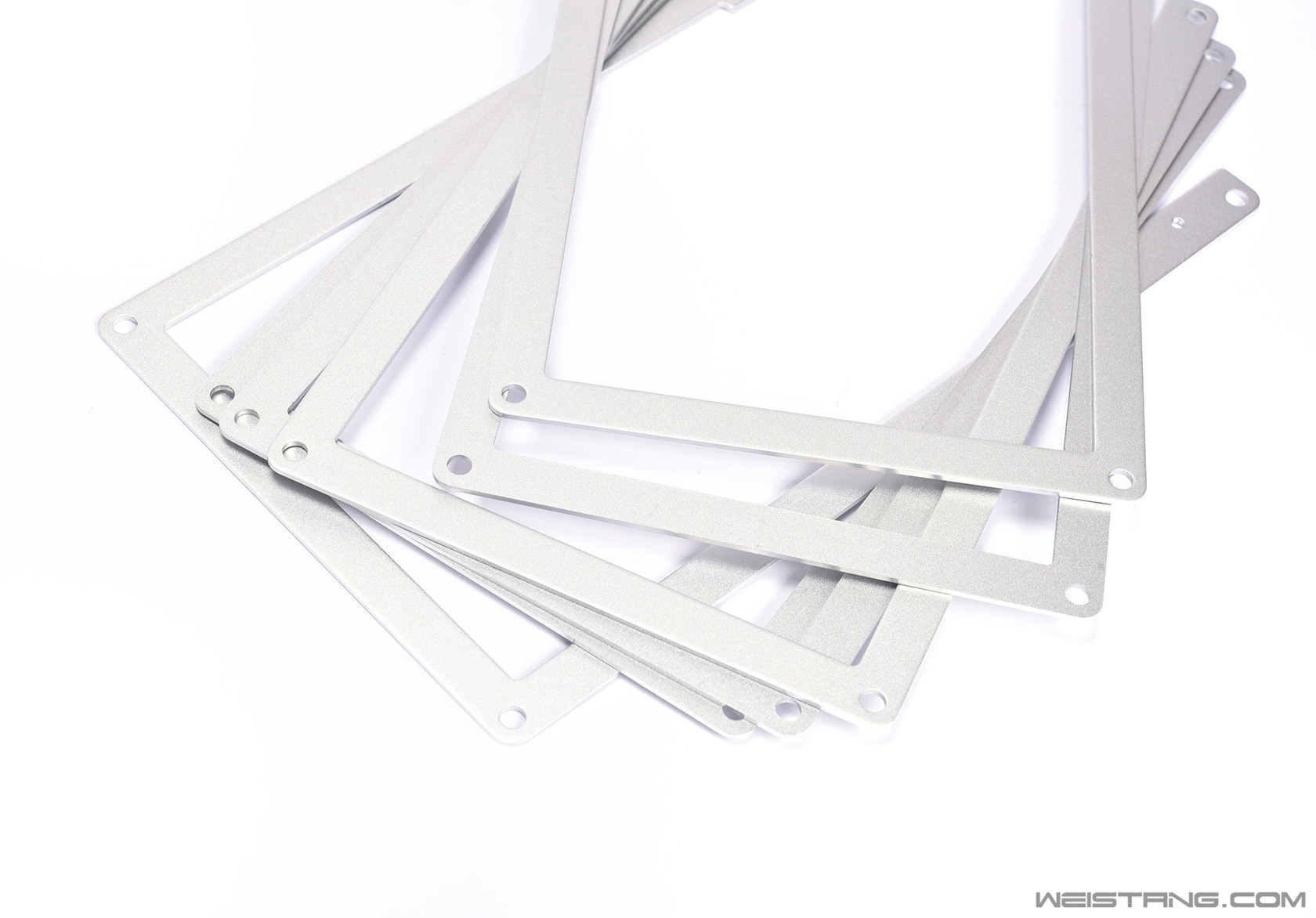

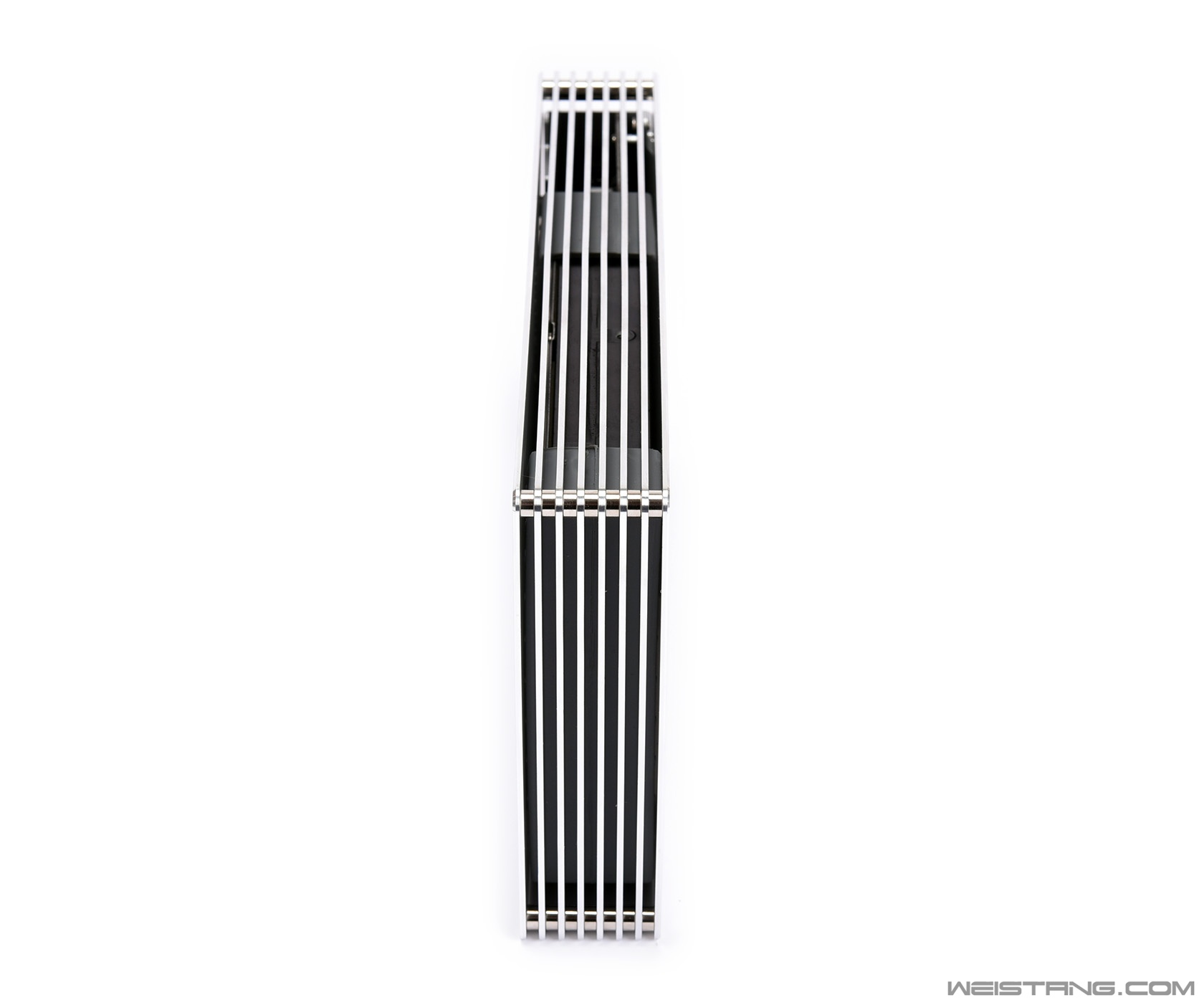

边框模块

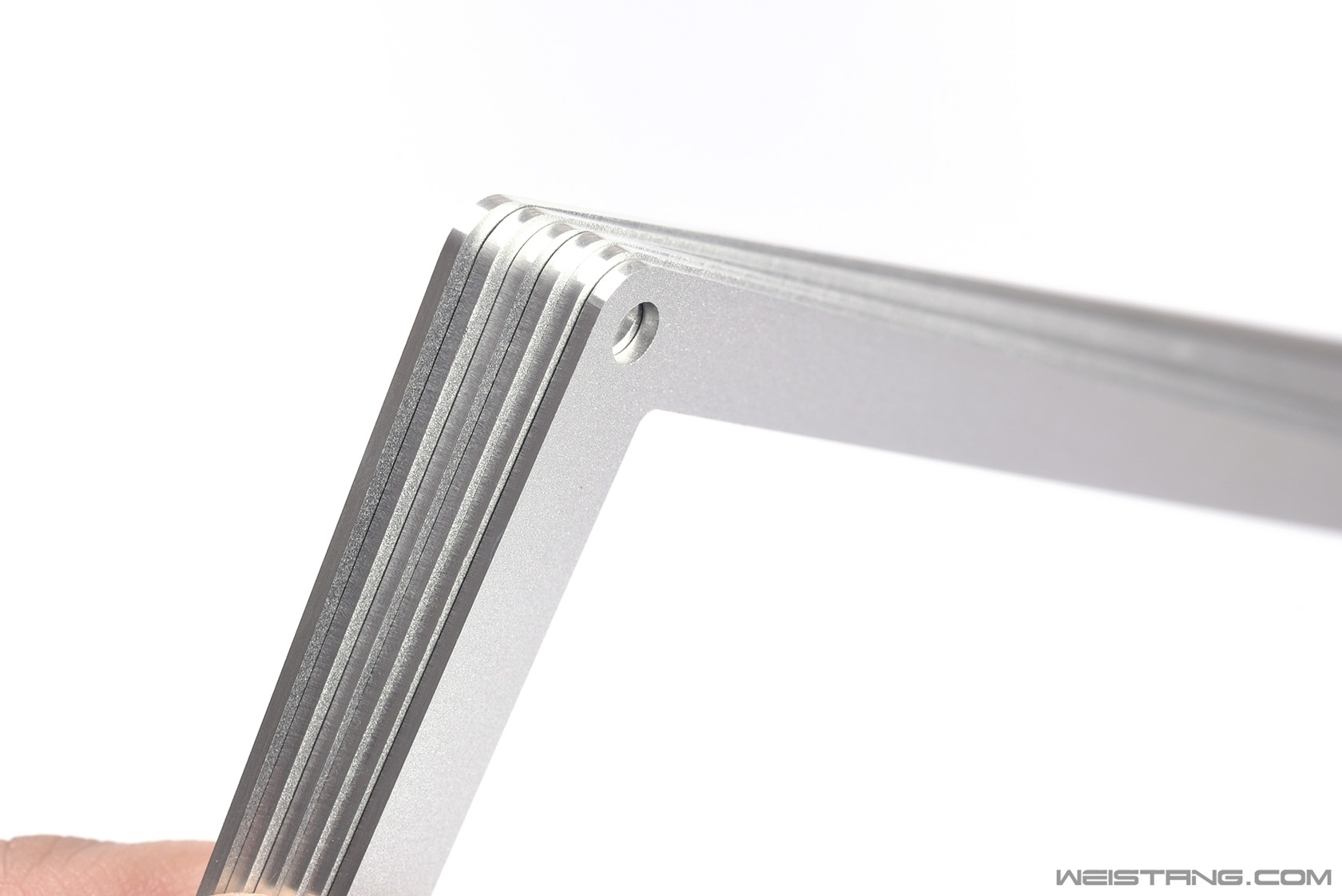

边框模块厚度跟上下壳是一样的
主板与接口模块

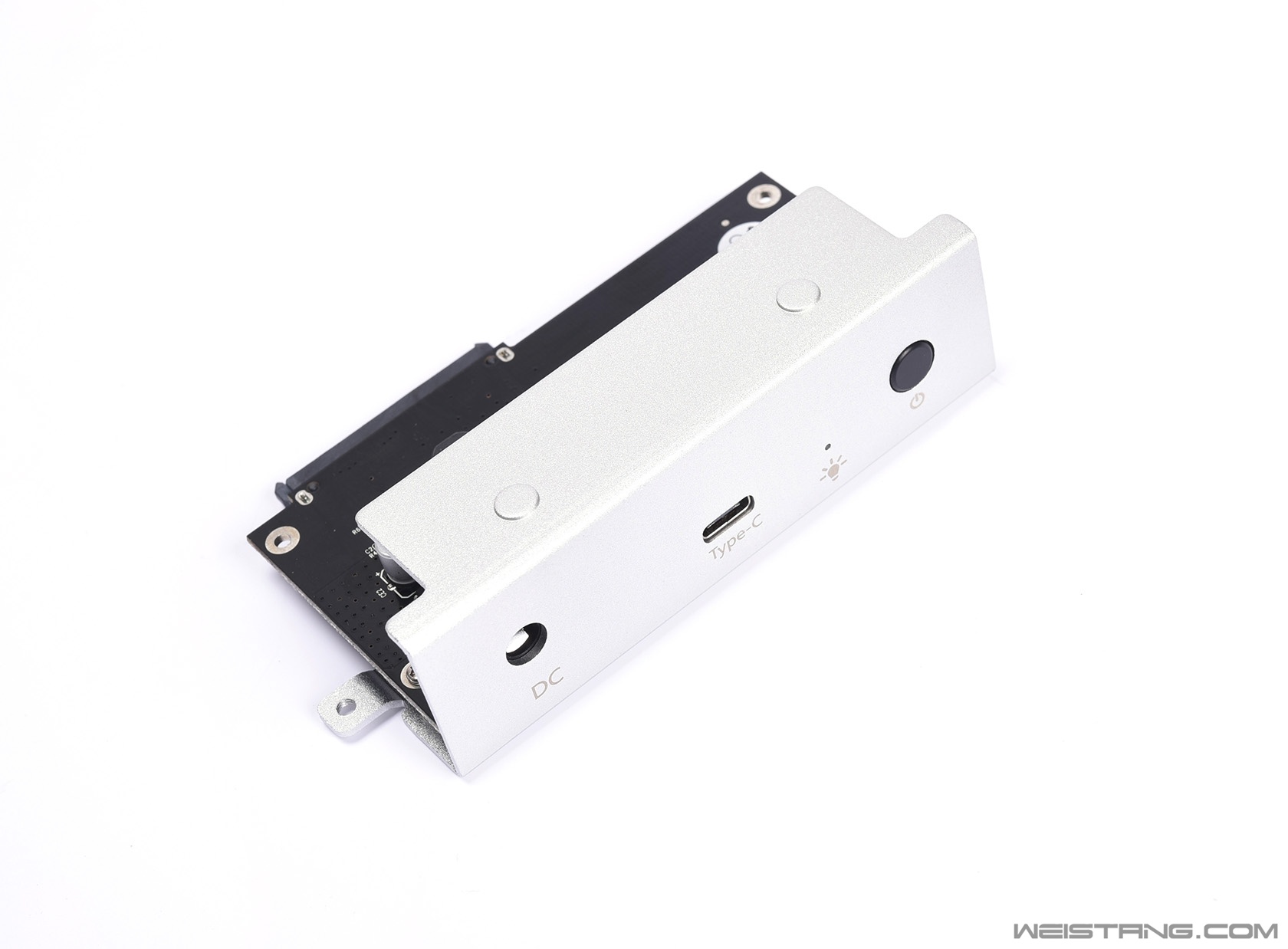

主板模块背面包括了DC供电接口，Type C接口，电源按钮
主板部分的外壳也是阳极铝的，这部分是直接固定在边框模块上的。

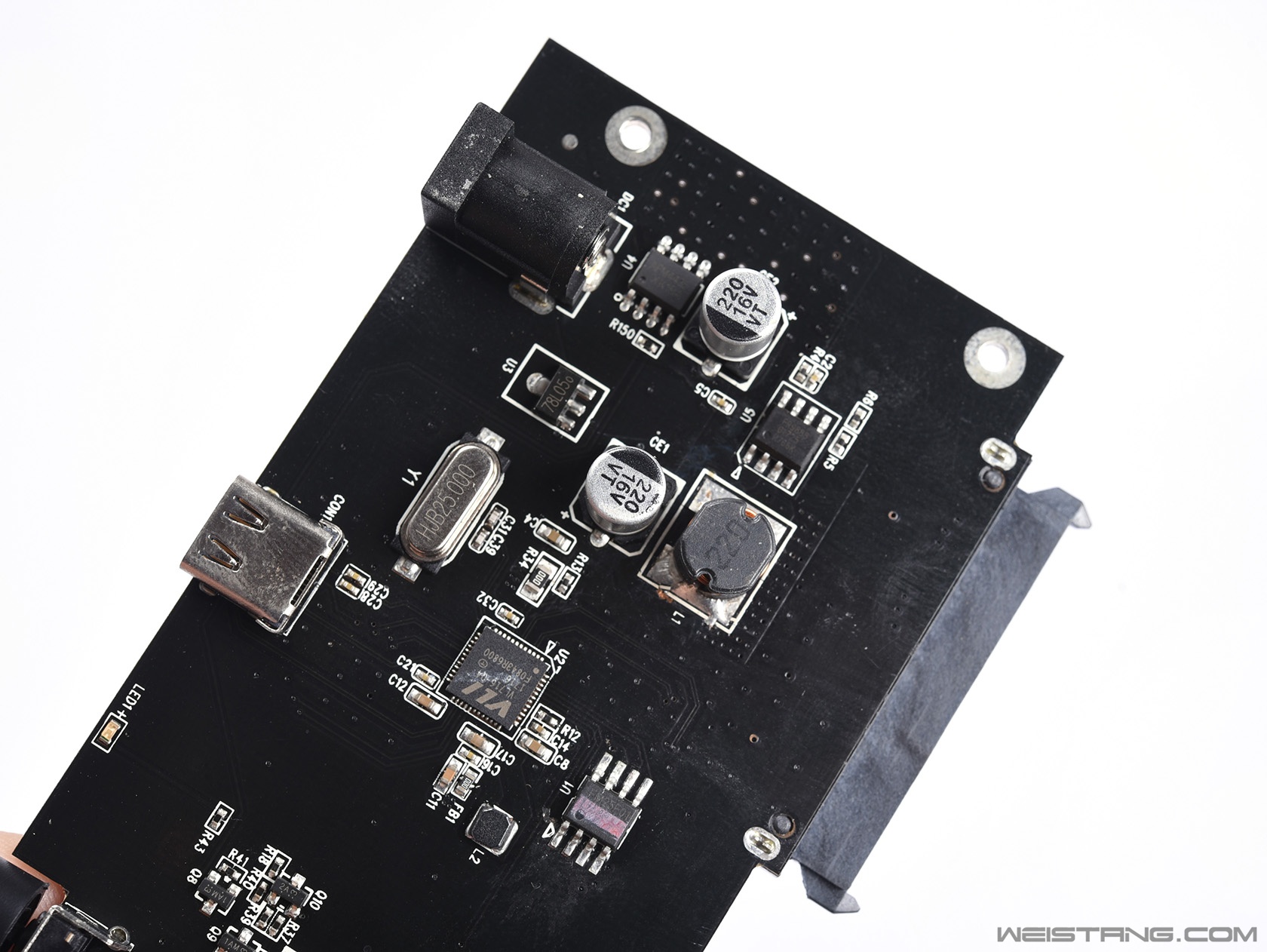

主板部分特写

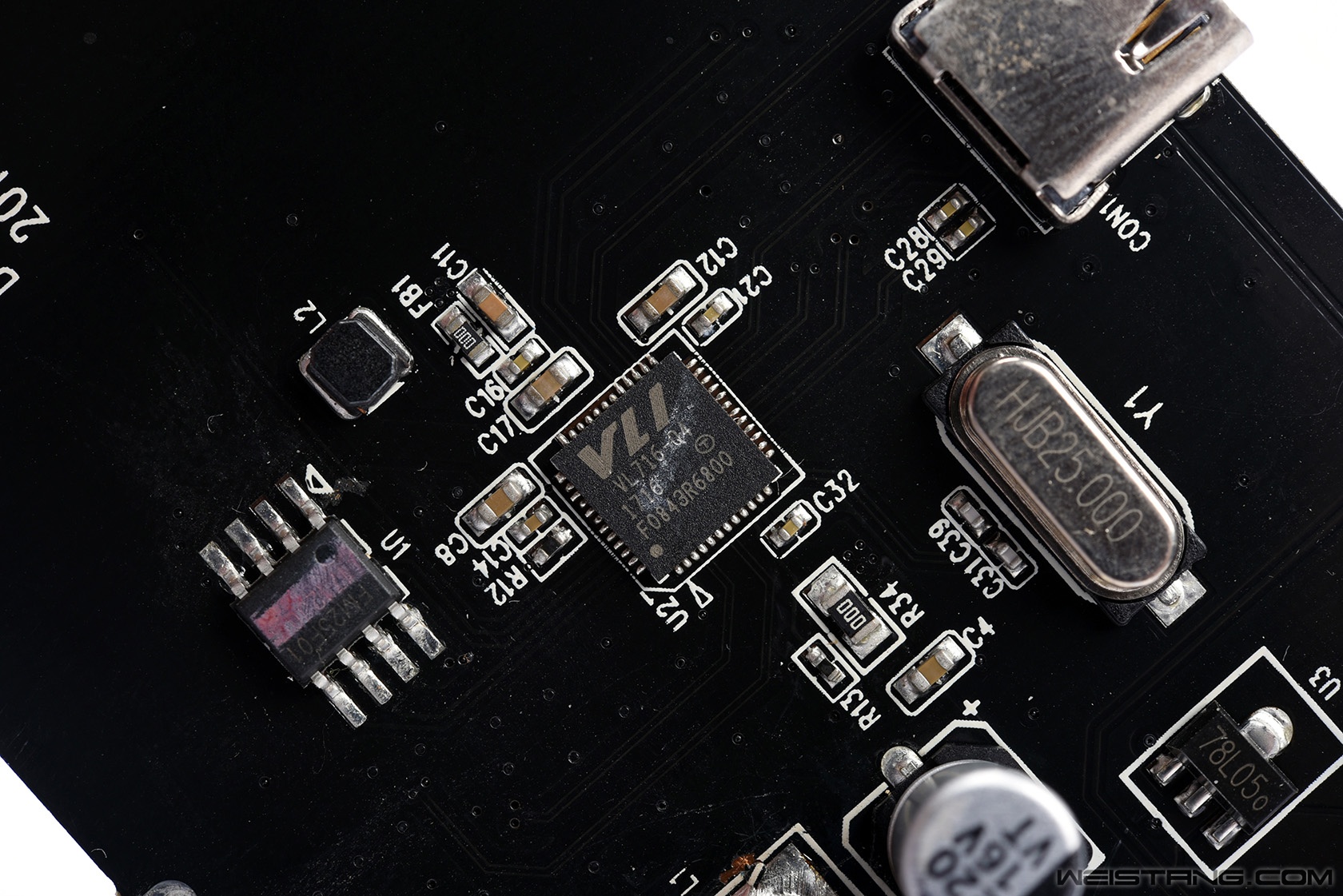

VLI的VL716 USB 3.1 Type C转SATAIII控制器
威盛这套VL716控制器属于一套高整合度的IC，外围电路可以做到非常少，内部还整合了DC-DC电路，原生支持USB 3.1 Type C。Orico这款DY351C3的主板供电用的是FR9888的LDO供电方案，SOP8封装，供电开关频率为340KHz，最大电流支持3A以上，对于单盘位的3.5寸硬盘来说绰绰有余了。

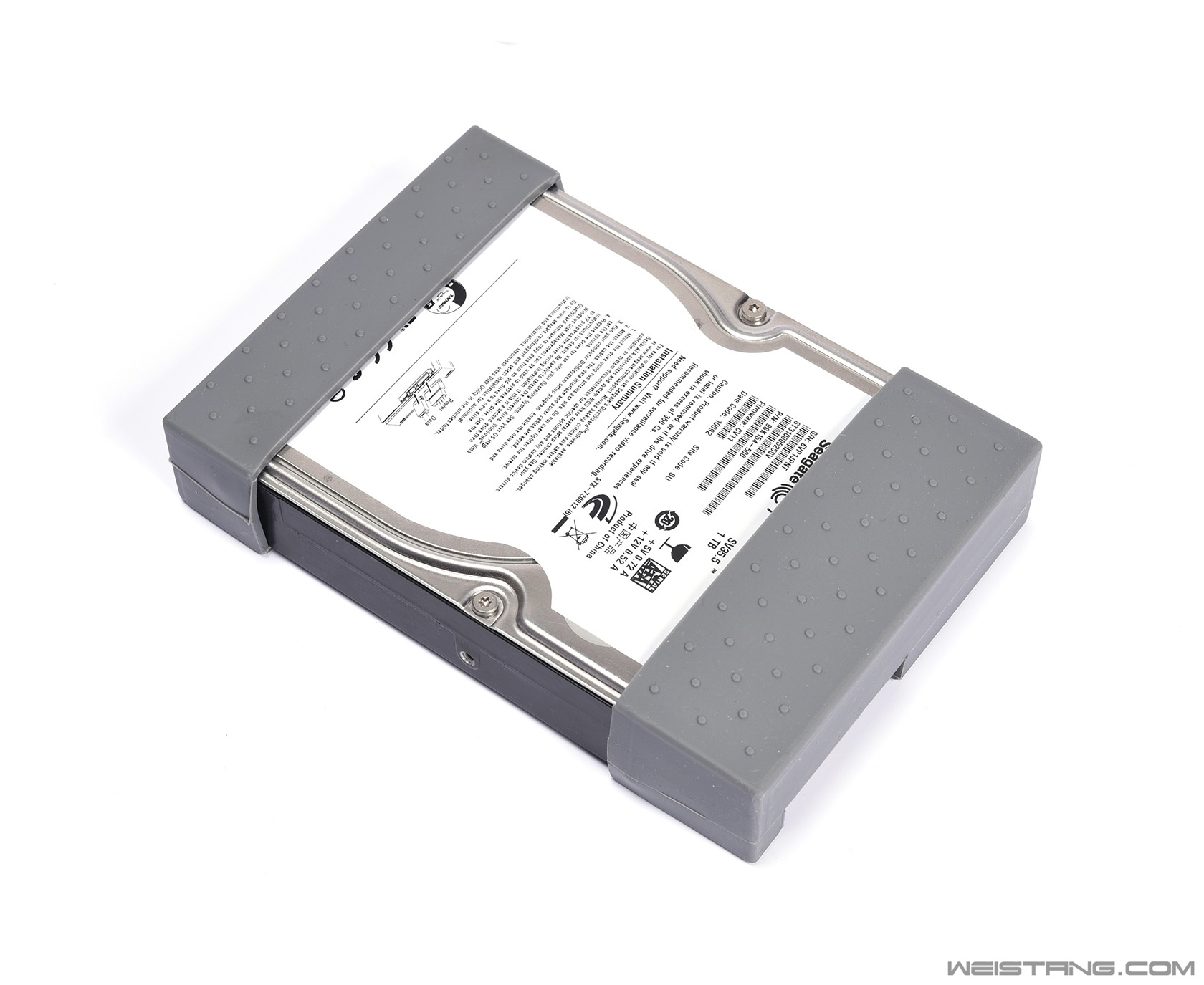

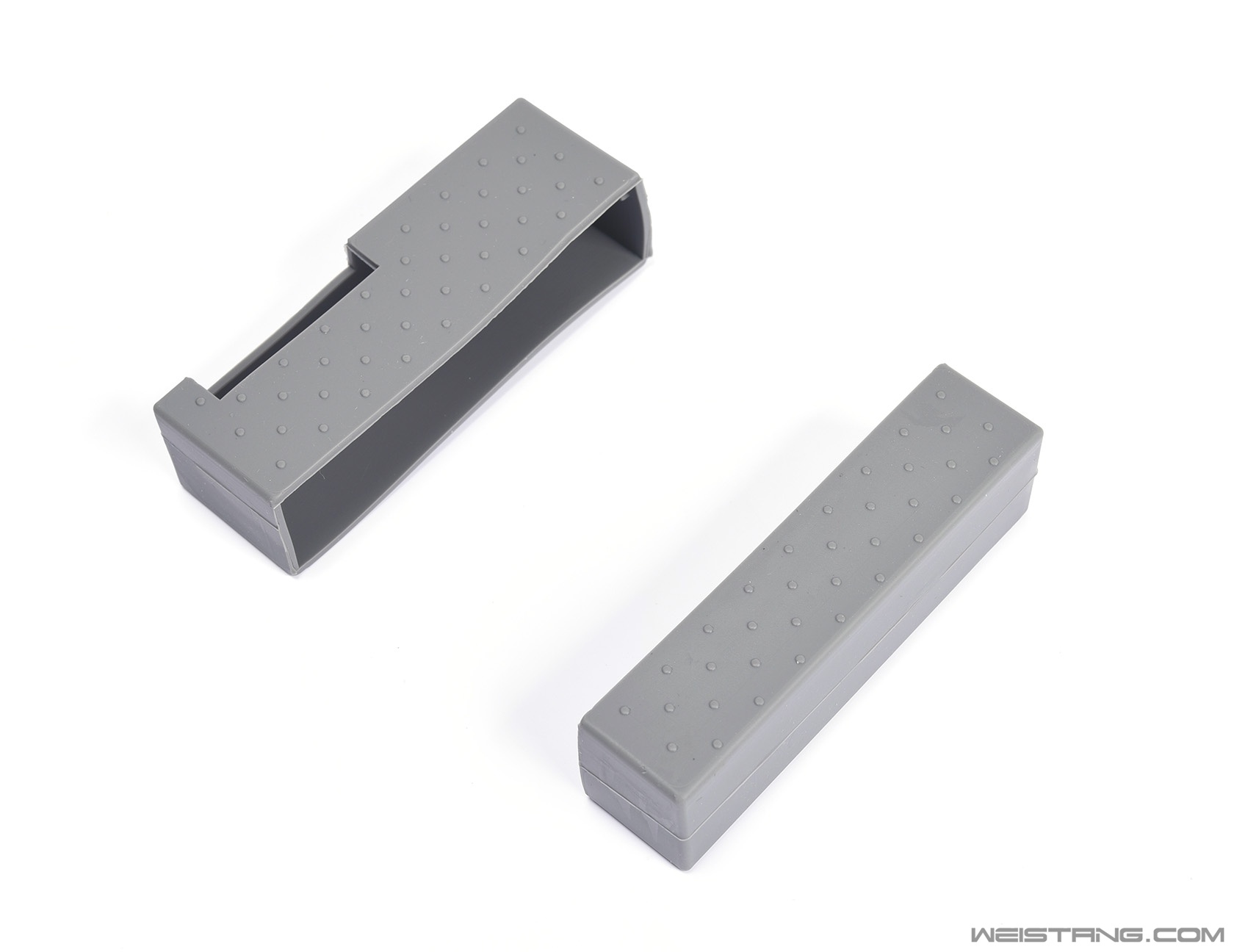

附带的硬盘稳定套
橡胶材质的硬盘稳定套，硬盘在硬盘盒内部是免工具安装的，直接用稳定套可以固定在内部，能起到缓冲减震的作用。安装后四面固定还是相当牢固的，五面都有支撑。
安装
首先这是一套需要自己动手组装的硬盘盒，附带的说明书其实介绍相当仔细，组装过程相当简单。

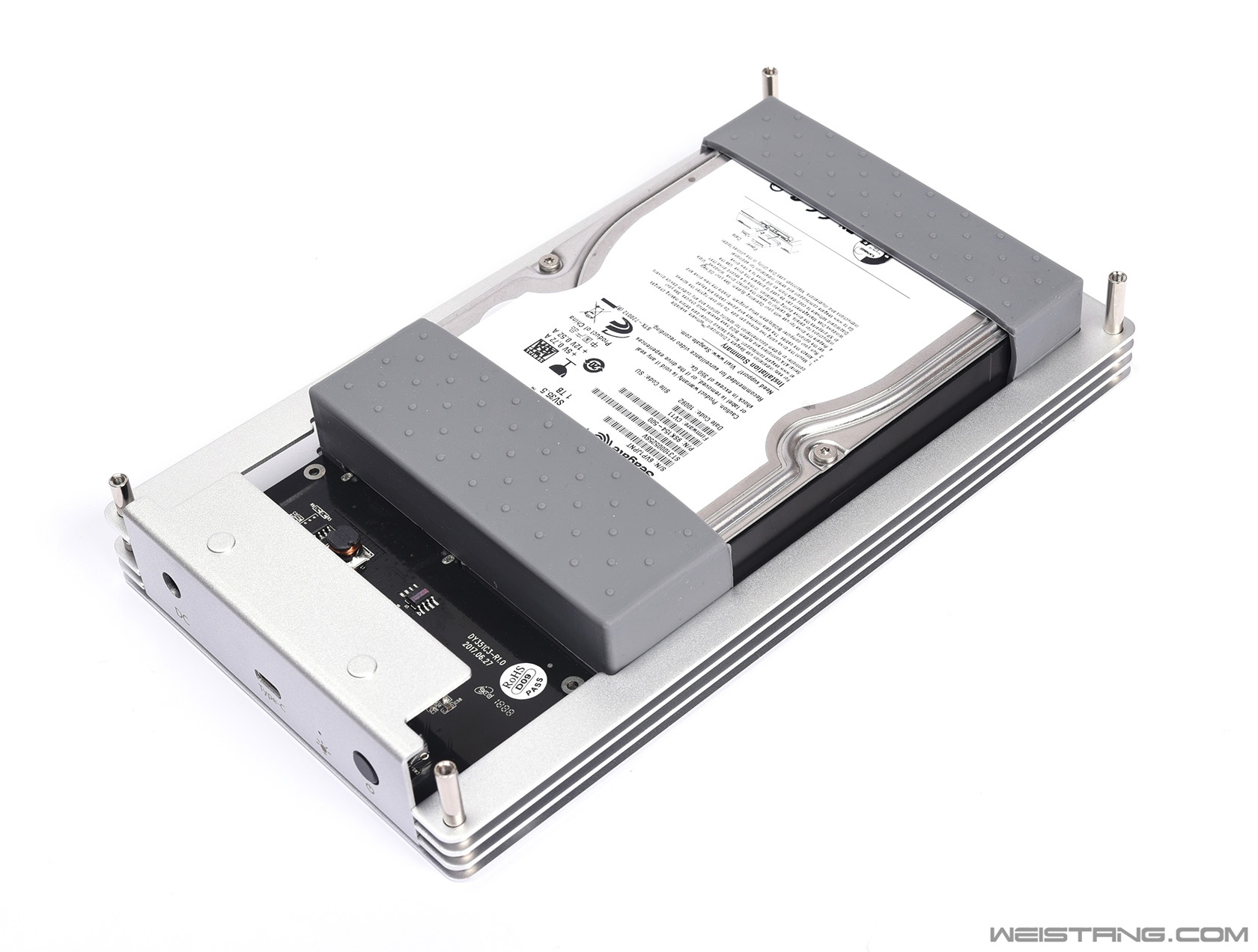

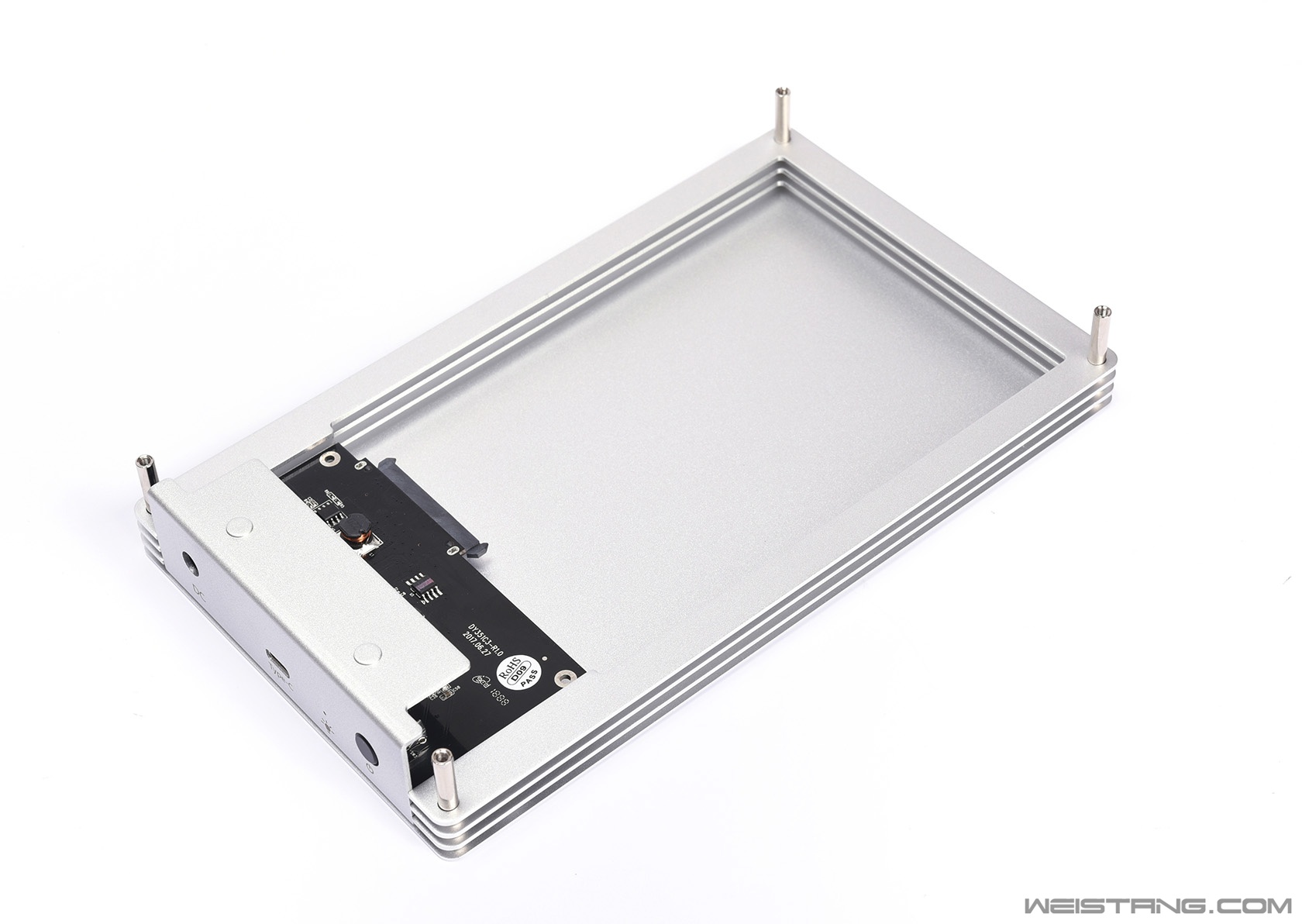

其实安装过程就是想叠积木一样，套好固定柱，然后就是套一个垫片+一层边框，以此类推，安装好两片边框后就可以安装硬盘了，安装硬盘的过程是完全免工具的。

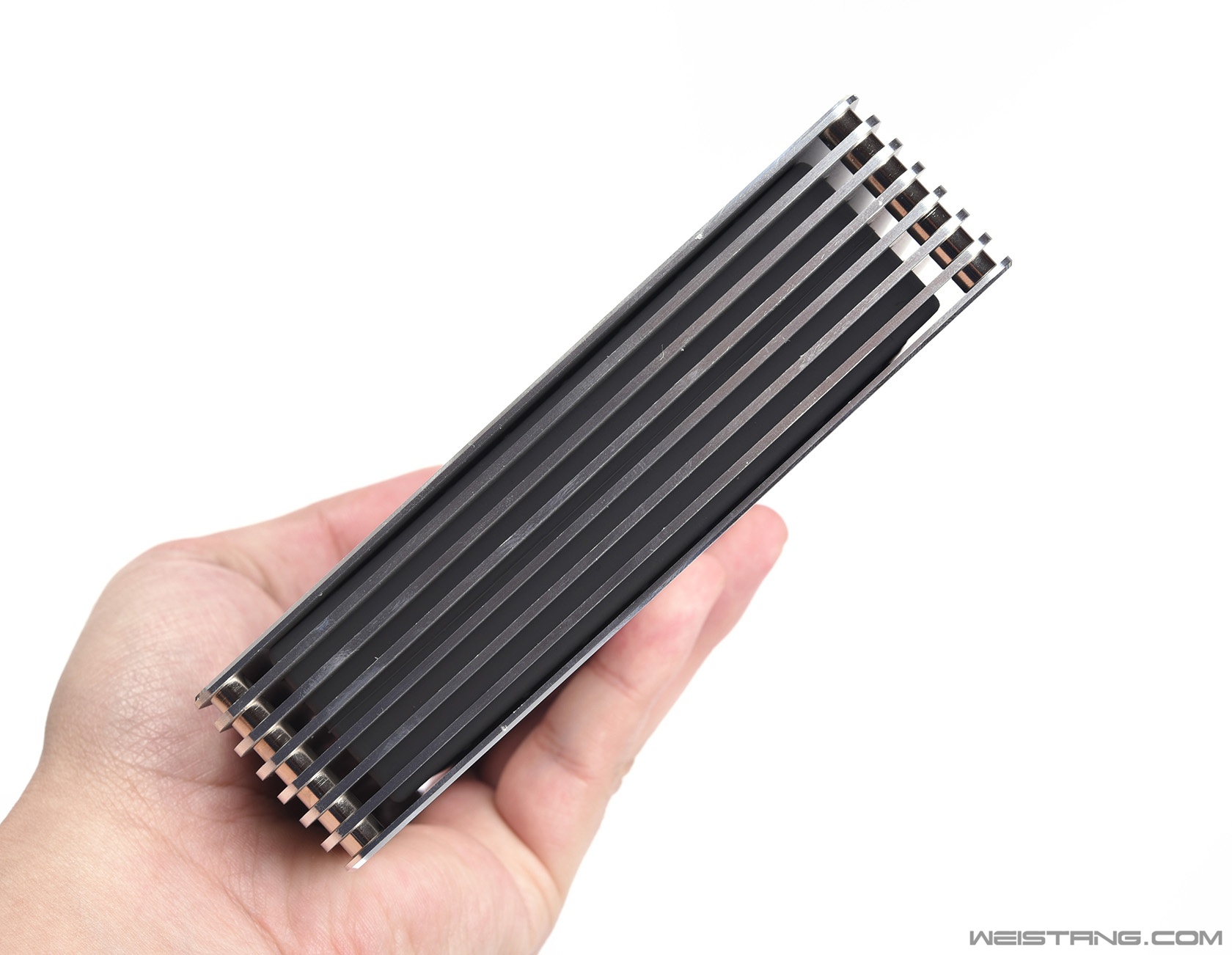

上图能看到边框对硬盘保护套的支撑接触面还是挺紧的，同时胶皮材质也不用担心会挤压到硬盘。也就是说硬盘是通过安装胶皮保护套后背挤压在里面的。
螺丝是M2沉头，有兴致的同学可以自己换更好的螺丝。

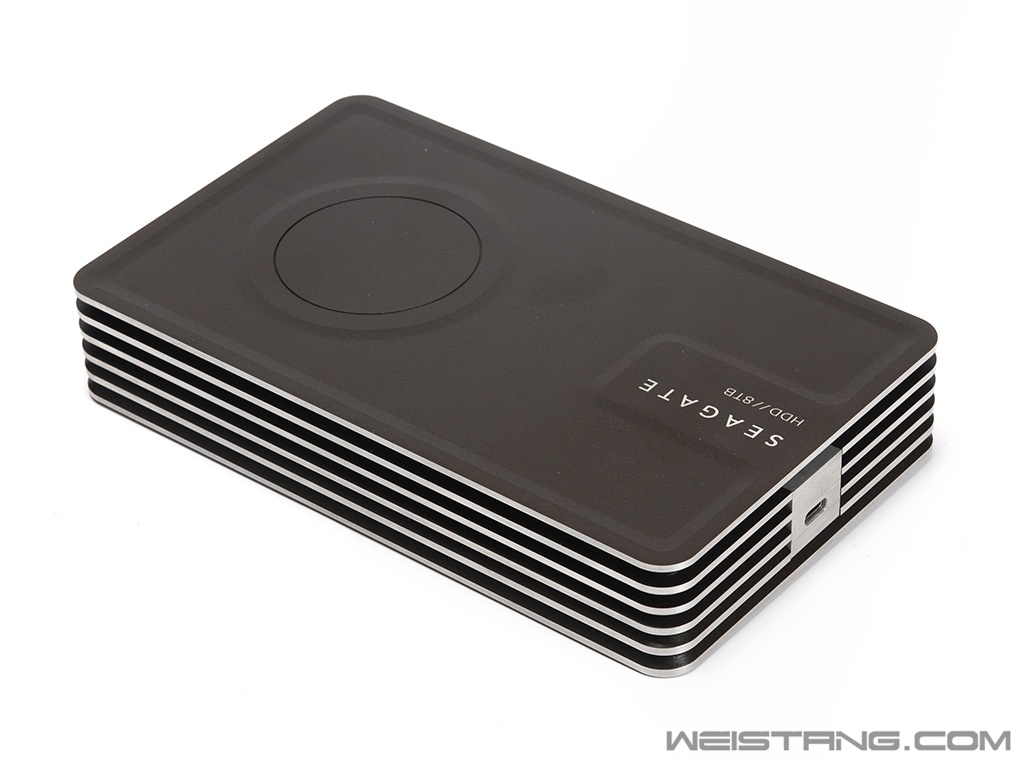

有没有感觉外观似曾相识，没错，跟希捷那款Innov8外置硬盘的视觉思路很类似，下面来一张Innov8的照片大家感受一下。当然两者的结构和价格成本差距是非常大的。
因为内部PCB的尺寸要算在里面，同时边框要有足够的厚度，所以安装好之后能发现比3.5寸的硬盘整整大了一大圈，这也是为什么我个人并不推荐2.5寸方案的原因，因为这样的话有源和尺寸限制了2.5寸盘的便携性。
其实内部硬盘两面还有一个可DIY的环节，那就是用户可以自己添加导热垫，需要4~5mm厚度的水冷导热垫即可，毕竟硬盘外壳是金属的，同时如果设备允许的话可以对上下外壳内面进行抛光处理，然后添加导热垫，加上本身硬盘盒就是镂空设计，这样的话硬盘散热情况会相当好，这也是DY351C3的一大优势，长时间高温运行可能是硬盘老化和出故障的杀手。
性能部分不多介绍了，usb 3.1 type C这套VL716控制器方案跑现在市售任何一款3.5寸机械硬盘都完全ok，性能衰减近乎等于性能误差，瓶颈在于硬盘，看你怎么选了！因为Type C规范数据线长度有限制，这次附赠的Type C公对公的数据线也刚好是50cm，所以如果用Type C接口的话怕是要距离电脑稍微近一些，另外因为是外置电源，所以无论是Type C还是转接USB 3.0都需要外接供电。

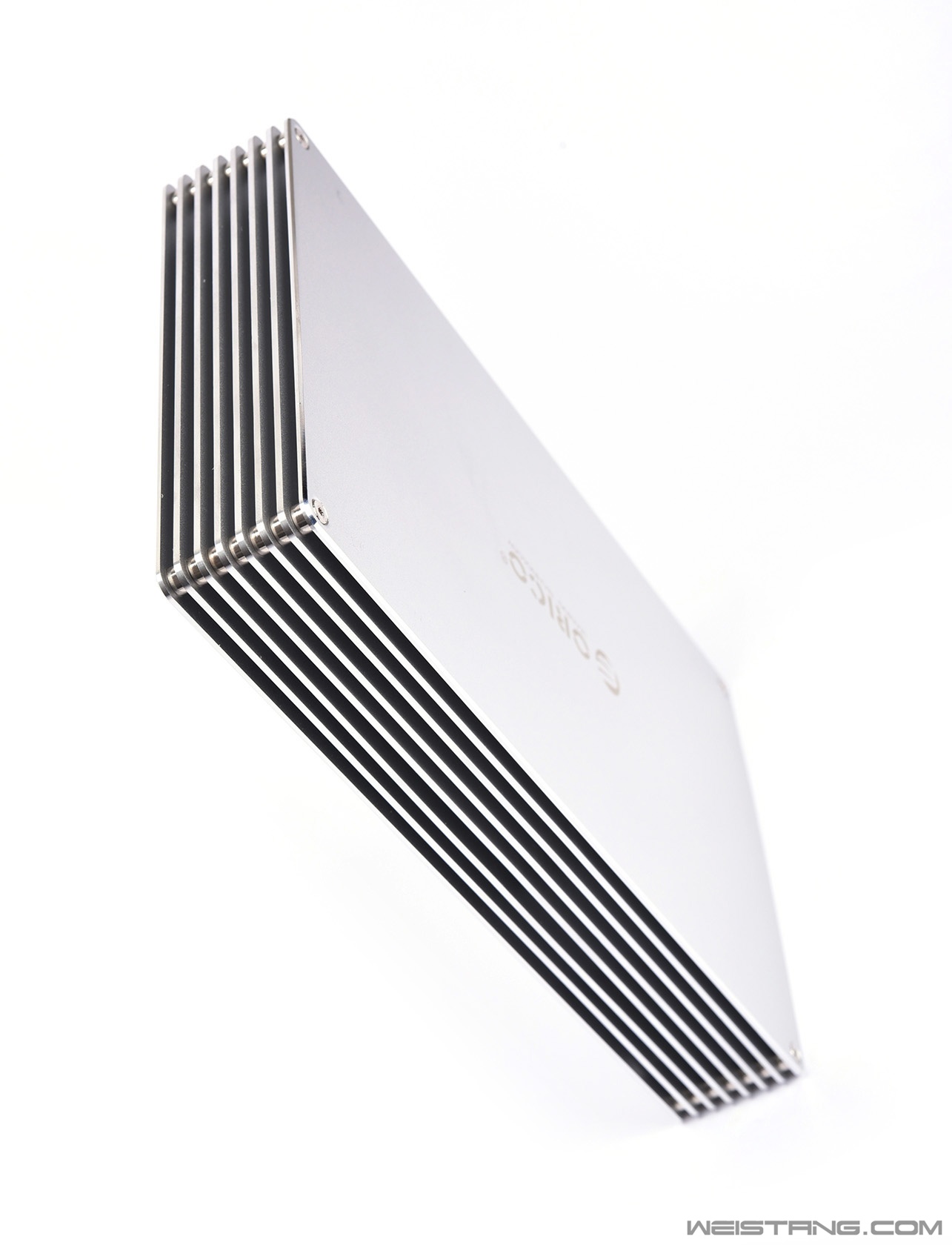

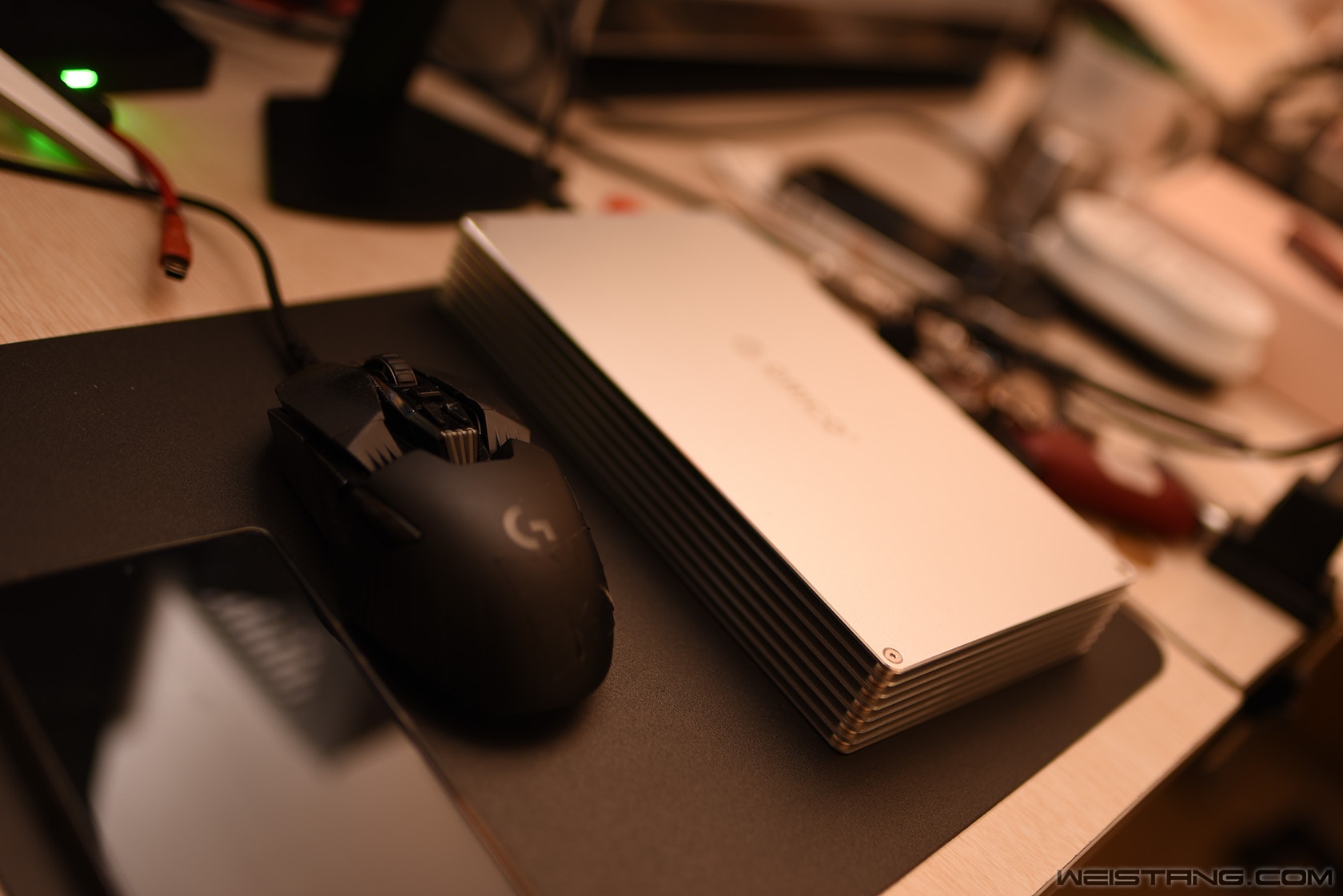

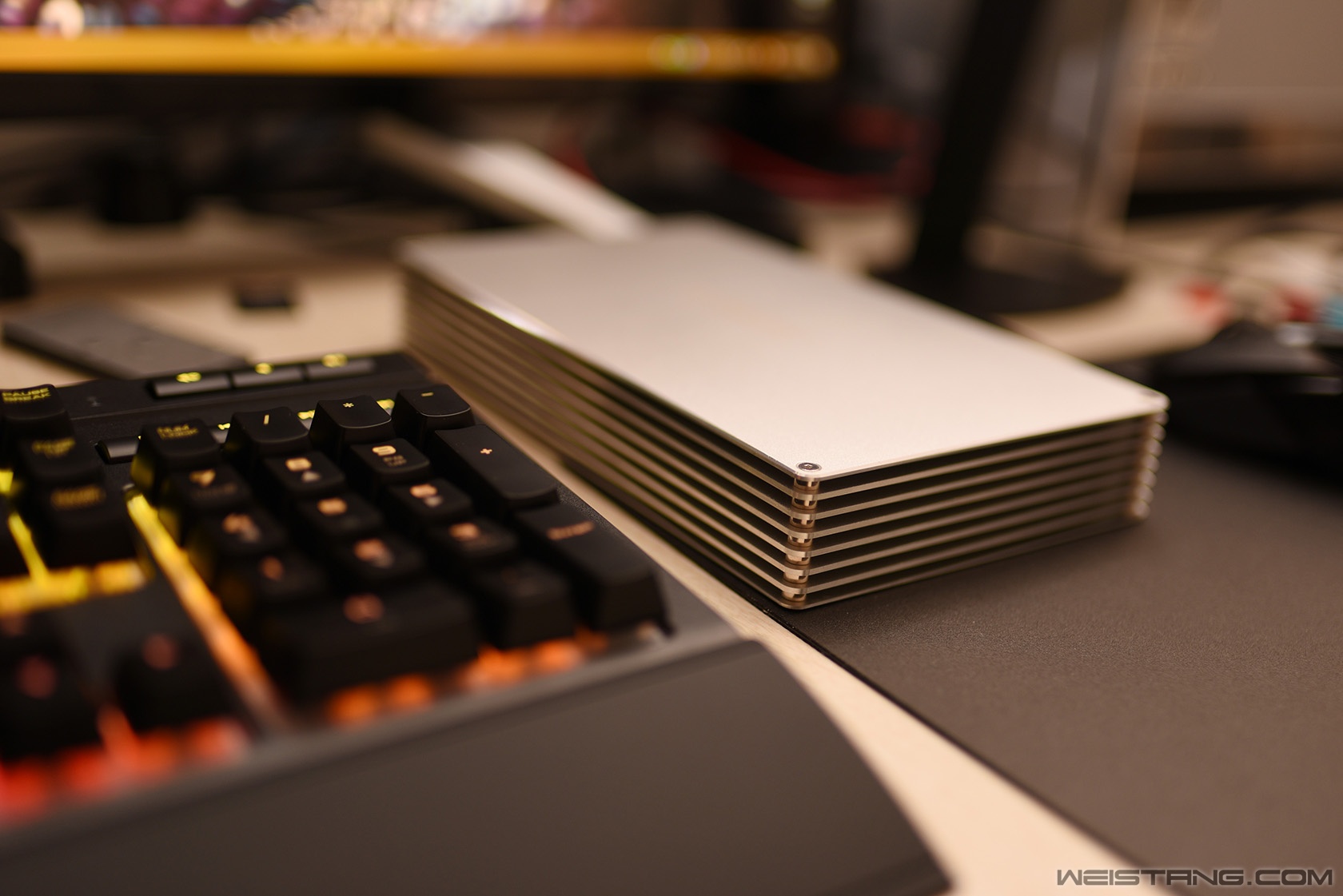

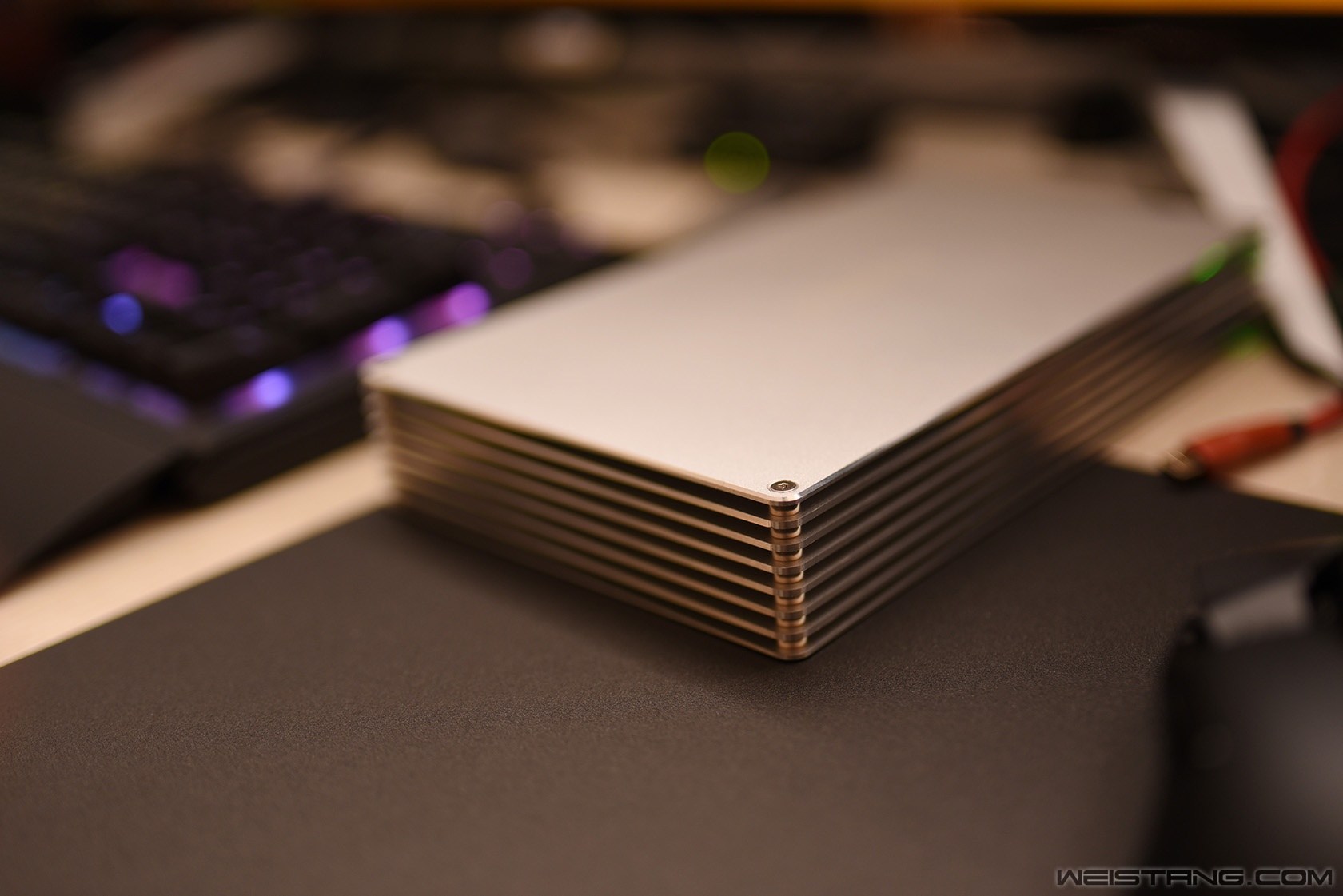

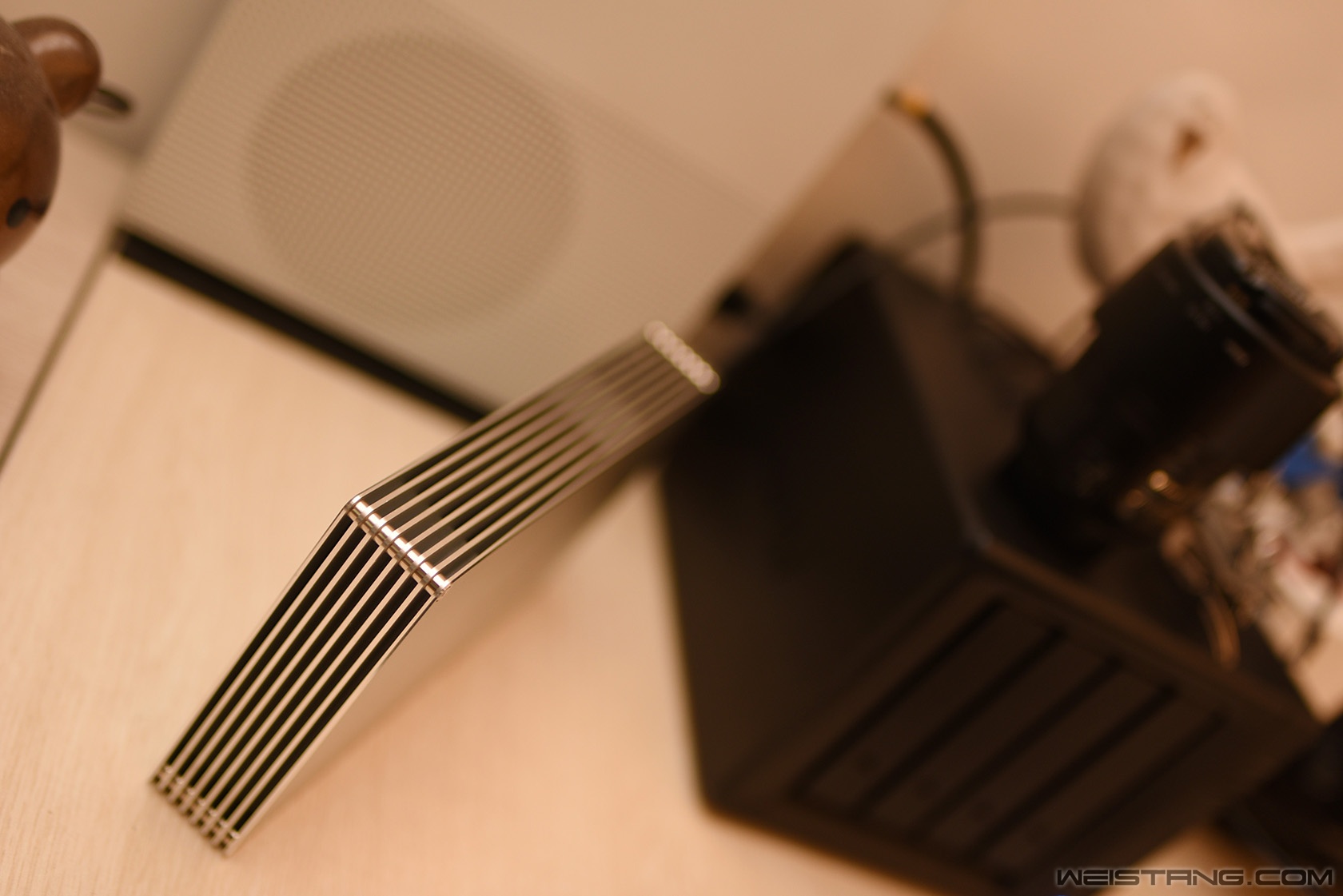

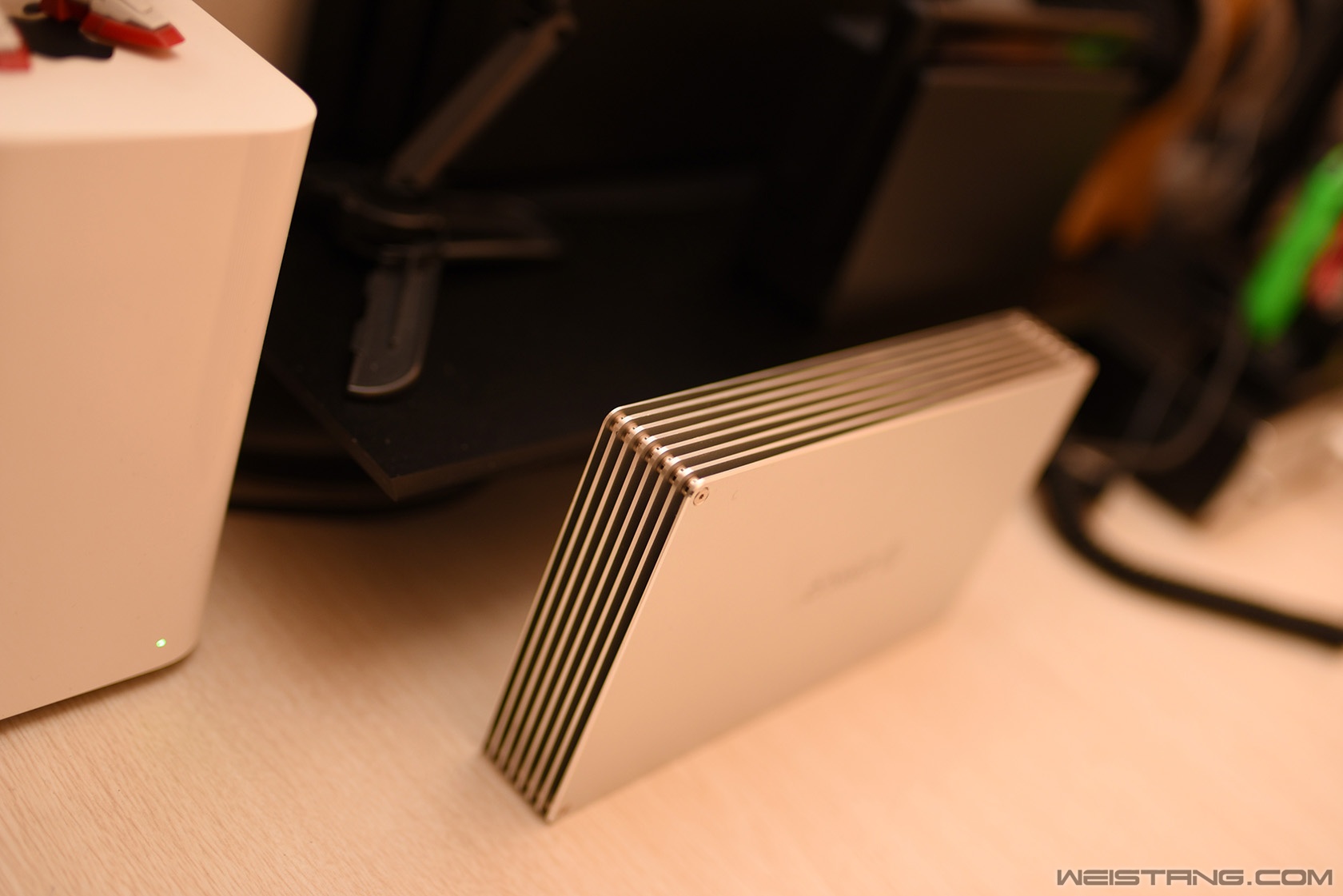

外观风格还是挺讨喜的，如果塞进一块五碟的硬盘重量不会小，不足的地方就是没有附赠垫脚，不过大家也可以自己单独购买，拜访可以选择平放或者竖放，个人感觉还是竖放更好看一些，同时也更有利于散热。
总结
Orico DY351C3可能并不是销量很大的硬盘盒，但特色很鲜明，全金属阳极铝外壳+DIY安装可能会吸引不少喜欢动手和金属控的同学，另外Type C对于一些笔记本用户来说也是比较方便，不过毕竟是有源同时尺寸较大，所以这款硬盘盒的便携性相对来说比较一般。整体做工不能说非常精致，但也符合这个级别的定位，算是不错。如果需要外置一块4T或者8T甚至更大硬盘的用户，同时对扩展并没有太大需求，那么Orico的这款DY351C3硬盘盒可以满足你的需求。近期外设堂也会开启这款硬盘的试用团购活动，敬请关注！
|
