包装
当硬件都在上水冷飙性能的时候，有一群用户的需求可能显得比较小众，那就是一部分追求低功耗的ITX平台用户，今天就来现身说法，以我手头一套之前组装的ABO Bunker箱子的ITX平台来分享一下需求和实际升级体验，当然本文的主角是讯景XFX最新的一款重点针对ITX低功耗平台推出的RX550 4GB显卡。其实RX550显卡在去年就推出了，今天这款RX550 4GB FOR ITX的显卡最大特色就是在低功耗和低噪音方面做了进一步的加强，当然默认频率也做出了一点点牺牲，不过核心依然是基于最新GCN4.0架构的Polaris21LE核心，同样具备了上到标频的能力，综合性能上属于介于GTX750和GTX750Ti之间。在性能上这款卡并不属于性能向，但在静音方面的设计倒是比较有独到之处。
XFX RX550 4GB 显卡包装
包装
作为目前RX500系列的入门级别显卡，这款卡并没有采用马甲策略，而是与RX580一样都是基于GCN4.0架构，14nm FinFET工艺，所以在功耗上面的表现还是相当期待的，当然作为目前入门级别的显卡，性能大家肯定也会多少有点兴趣的。
参数表
当如果纠结显卡功耗的时候，这款RX550 4GB的50W TDP绝对是个亮点，因为从当年GTX750的55W TDP开始后来包括GTX750Ti，GTX950，GTX1050等确实性能有一定提升，但是TDP依然介于75W这个水平，当然如果不是非常纠结功耗的话，显然GTX1050和GTX1050Ti性能更强，但比如遇到我这种使用120W额定功率DC-ATX电源的用户来说，可能功耗就非常在意了，特别是CPU的TDP已经超过75W的情况。从参数表上能看到RX550和RX560的核心是相同的，都是Polaris21，而且都是两组Shader Engine，不过RX550第二组的Shader Engine只有一个CU，其余的8个CU全部都屏蔽了，也就是说总共流处理器刚好是4×16×10的组合，显存规格两款卡都是128bit的GDDR5规格。目前讯景RX550 4GB在天猫的售价为689元。
整体

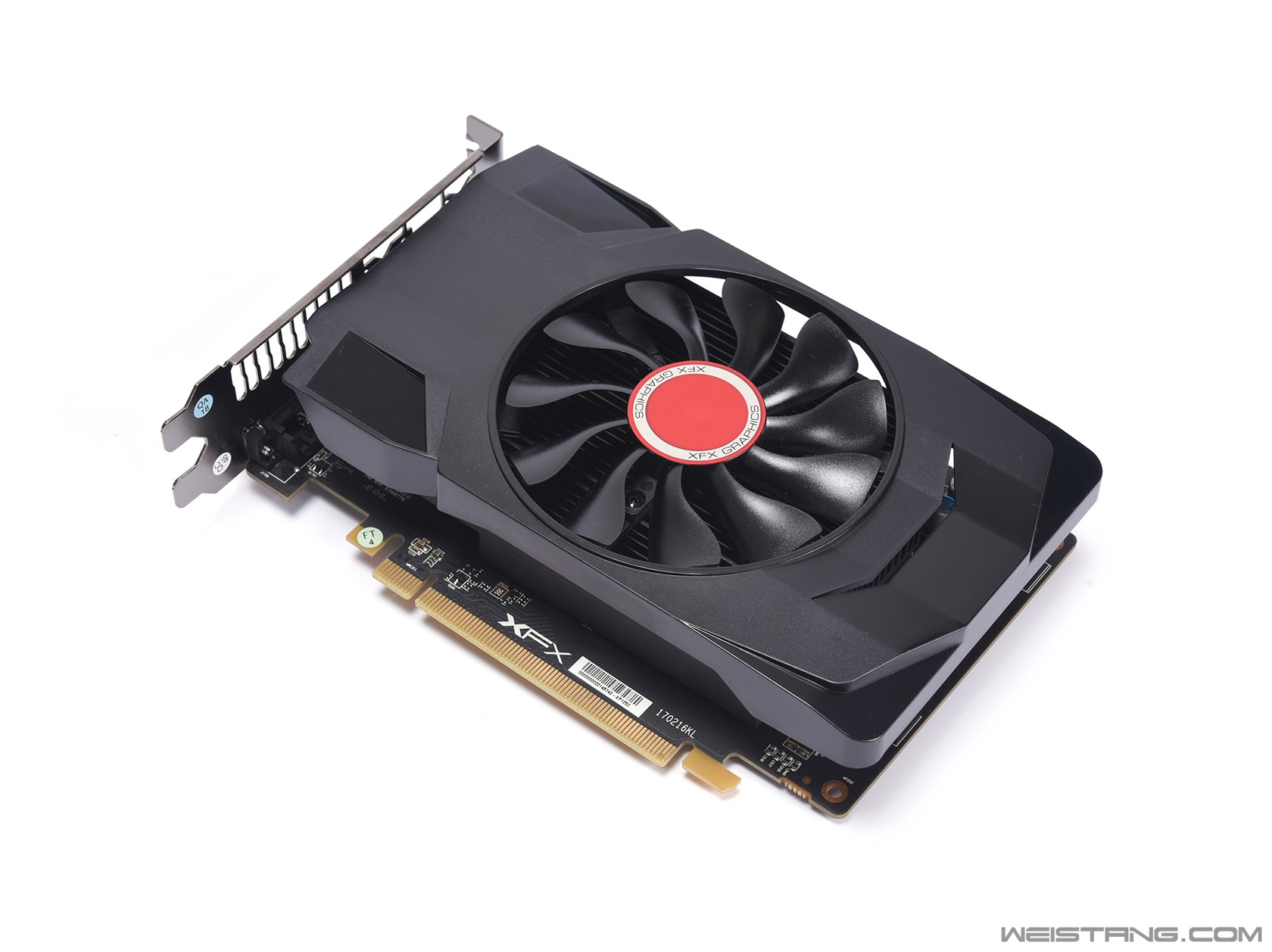

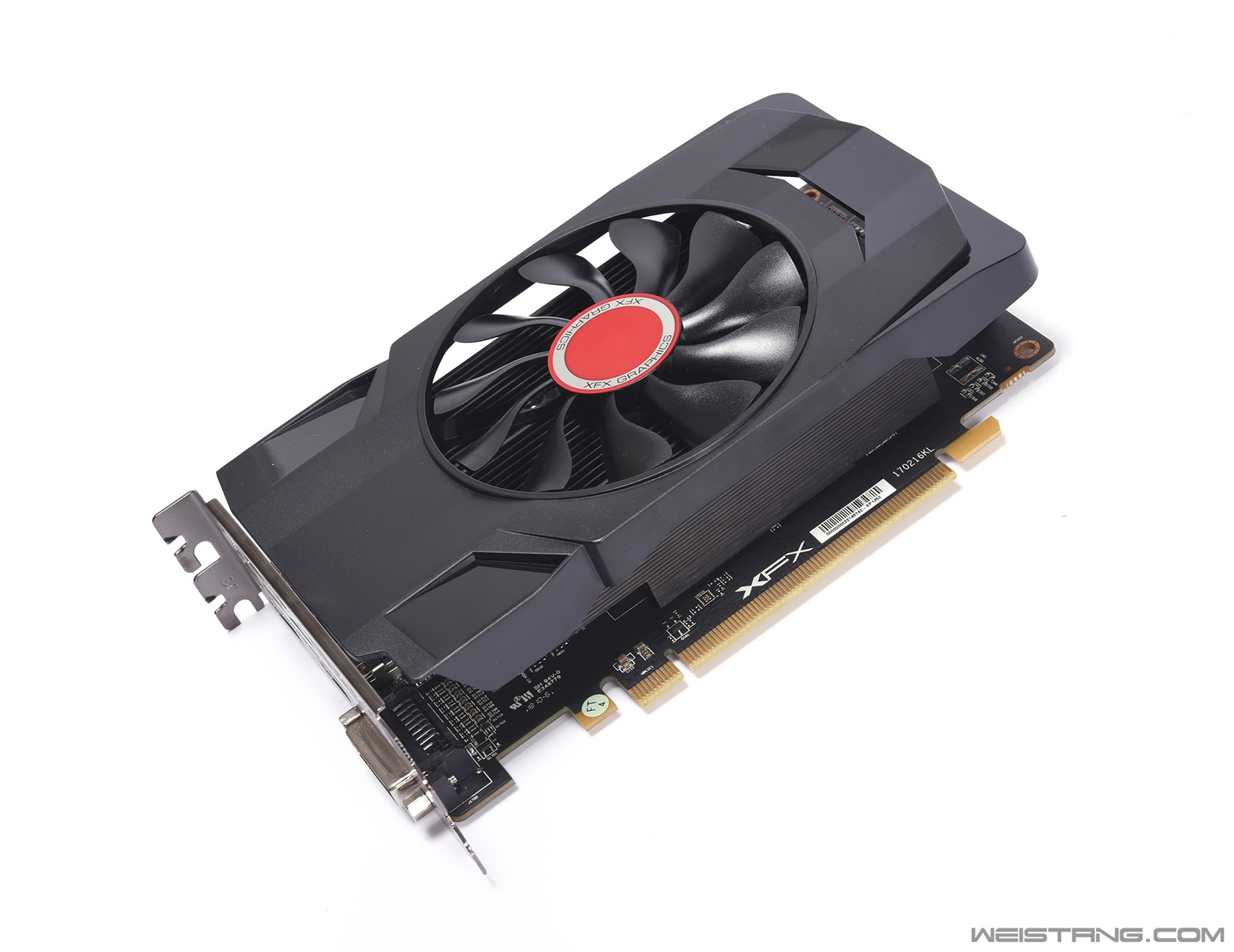

讯景RX550 4GB 显卡
因为频率相对比较保守，所以实际上的功耗应该在同类显卡中更有优势，显卡整体尺寸为167mm×121mm×40mm，长度只有16.7cm，三组接口分别是DP1.4（支持HDR），HDMI2.0B以及一个DVI-D接口，基本可以用对各种显示器的情况。显卡采用了一颗9cm大口径4pin控速风扇，风扇在核心55℃以内支持风扇停转，这个对于有静音要求的用户来说非常有用，这也是在ITX入门级显卡上比较少见的。

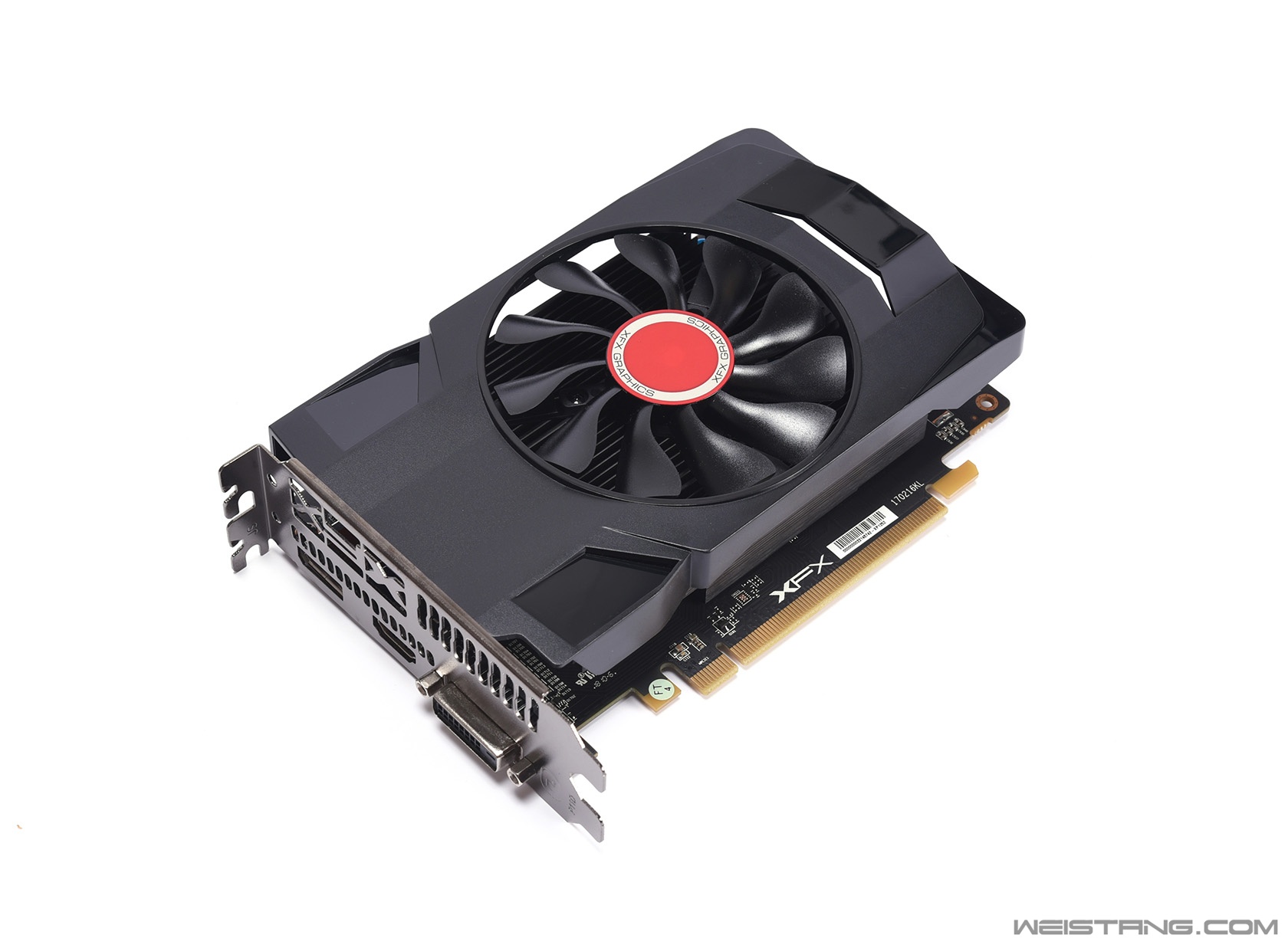

整体
整体
塑料外罩内部是一整块铝制散热片，并没有用热管应该是考虑成本和尺寸。大面积铝制散热片对于Polaris21LE这颗14nm工艺的核心来说完全够用了。因为TDP完全小于50W，所以没有设计额外的6pin供电，一方面对于低功率平台更友好，同时也方便电源理线。
整体
整体

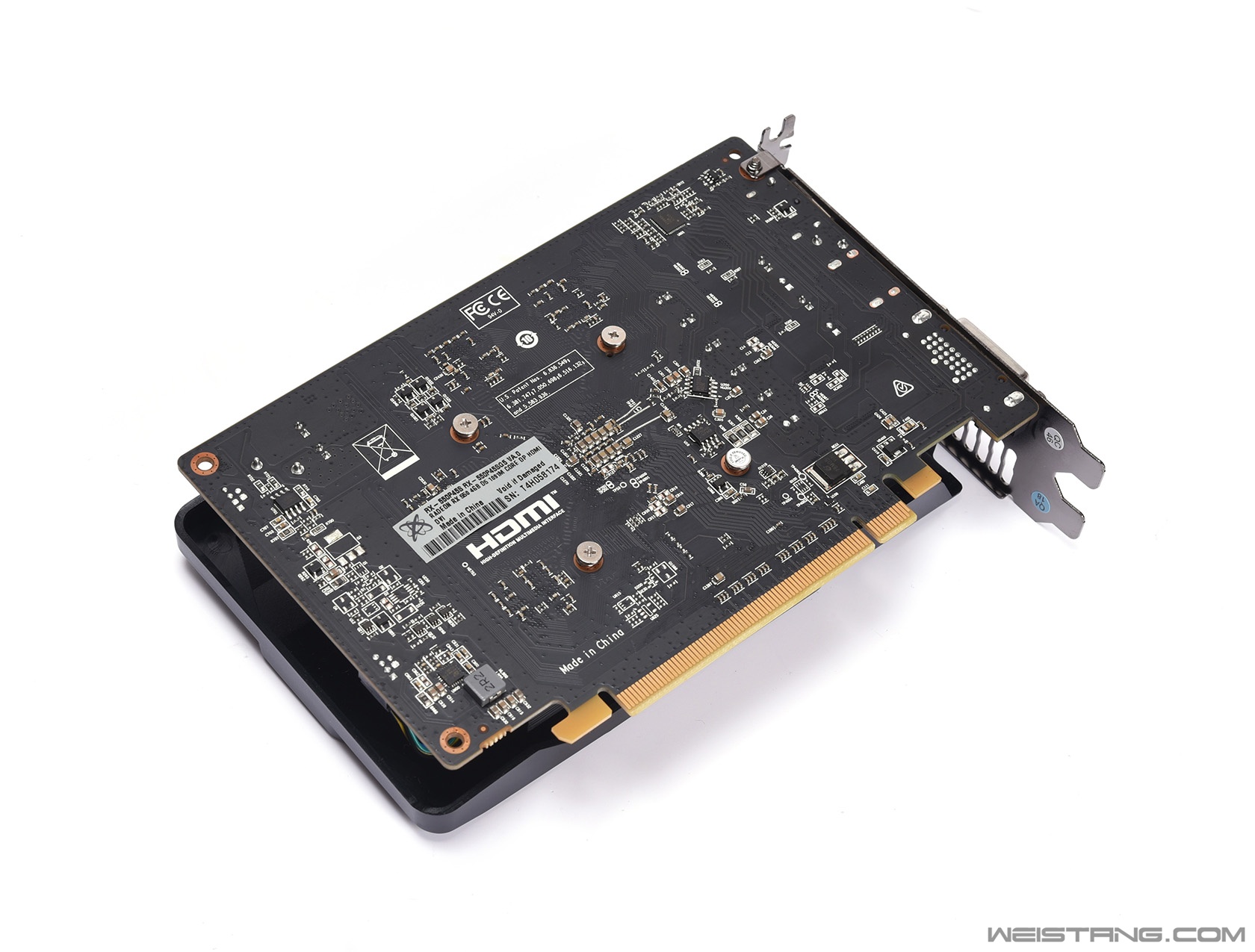

背面

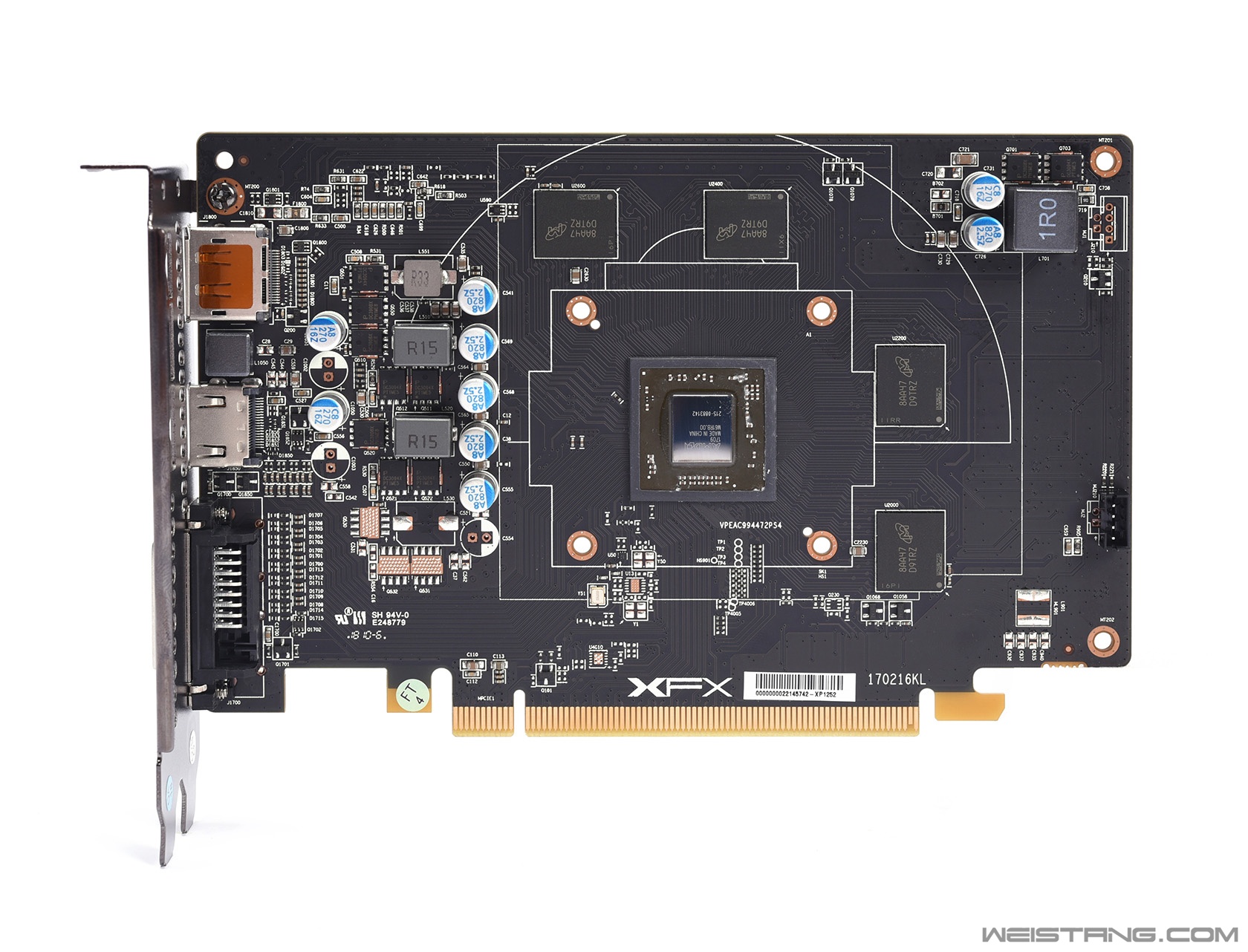

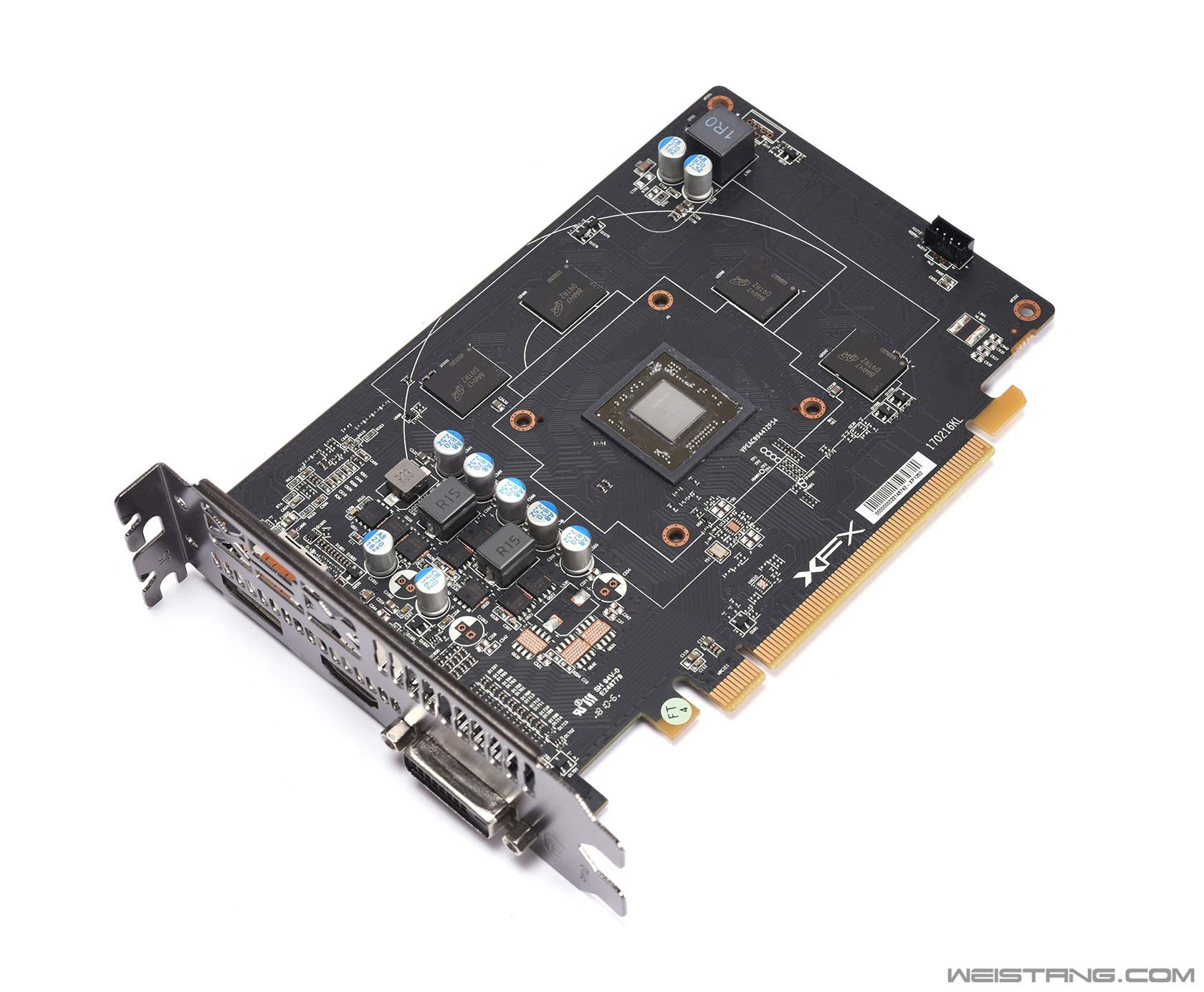

PCB正面
尽管定位入门，但是PCB做工上依然是讯景目前最高的标准，亚光PCB+PCB倒角处理，PCB供电部分全部集中在了前部。整体显卡供电采用了2+1+1相的设计，PWM主控设计在了PCB背面，相对来说可以比较好地分散元件的发热量。
PCB
核心供电
核心供电采用的是一上两下的SO-8衍生MOSFET设计。
Polaris21LE核心
RICHTEK RT8880C PWM主控
RICHTEK RT8880C PWM主控是基于AMD SVI2供电规范的控制器，最多支持3+2相供电，供电效率很高，更多用于笔记本的显卡供电。
台湾晶致的AM7228单片机 专门用来控制风扇调速 支持停转
平台&日常
此平台亮点是HOTWELL E3-1231v3和120W额定的DC-ATX，ABO Bunker这款箱子就不多介绍了，更多评测请大家移步到：https://www.weistang.com/article-8766-1.html ，一个ITX风冷偏执狂对自己想法的表达方式就是通过这款箱子。这里请大家不要说配置垃圾，性能低下，纯粹是把个人把喜欢的一些陈年配件给拼起来了，心目中最强ITX板子——Maximus VII Impact，从VRM用料到接口丰富性，再到风冷兼容性，这款板子都无愧是ROG的里程碑，至于其他配件大家看一乐就ok！
其实如果结合现在的硬件行情来看的话，这套平台也能反映出目前DIY市场一个比较尴尬的例子，那就是为什么接口过时的i7 5775C价格依然巨高不下，二手价格快到1K5了，要知道CoffeeLake架构的8600K价格也不多1499元，而且关注5775C的用户依然不少，为毛线这款CPU这么NB，其实到现在的价格5775C已经算是价格掉了一档了，主要是在Z97这套平台上，i7-5775C的Broadwell架构采用了第一代14nm工艺，并且采用了现在依然是Intel桌面级最强的核显——Intel Iris Pro 6200，内置了128MB容量的共享eDRAM，TDP只有65W，这些相对于HASWELL架构的i7和E3v3来说无疑太具有诱惑力了，而且如今DDR4内存价格居高不下，手里如果握有DDR3内存的朋友怕是也没有升级的动力，所以在二手市场LGA1150的处理器价格很坑，E3-1231v3到现在也才跌到1000元而已。所以，对于拥有80W TDP的E3 1231v3来说，这套平台的显卡真的好难选，刚好XFX RX550 4GB这款卡对于轻度游戏的应用来说就非常合适了。

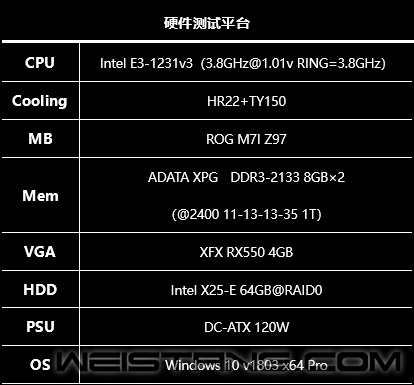

硬件平台
当显卡和底部送风的TY150停转的时候 这套平台就是真正意义的Fanless了
其实如果这款Bunker箱子再能矮个5公分，对于这套平台来说真的就更合适了。

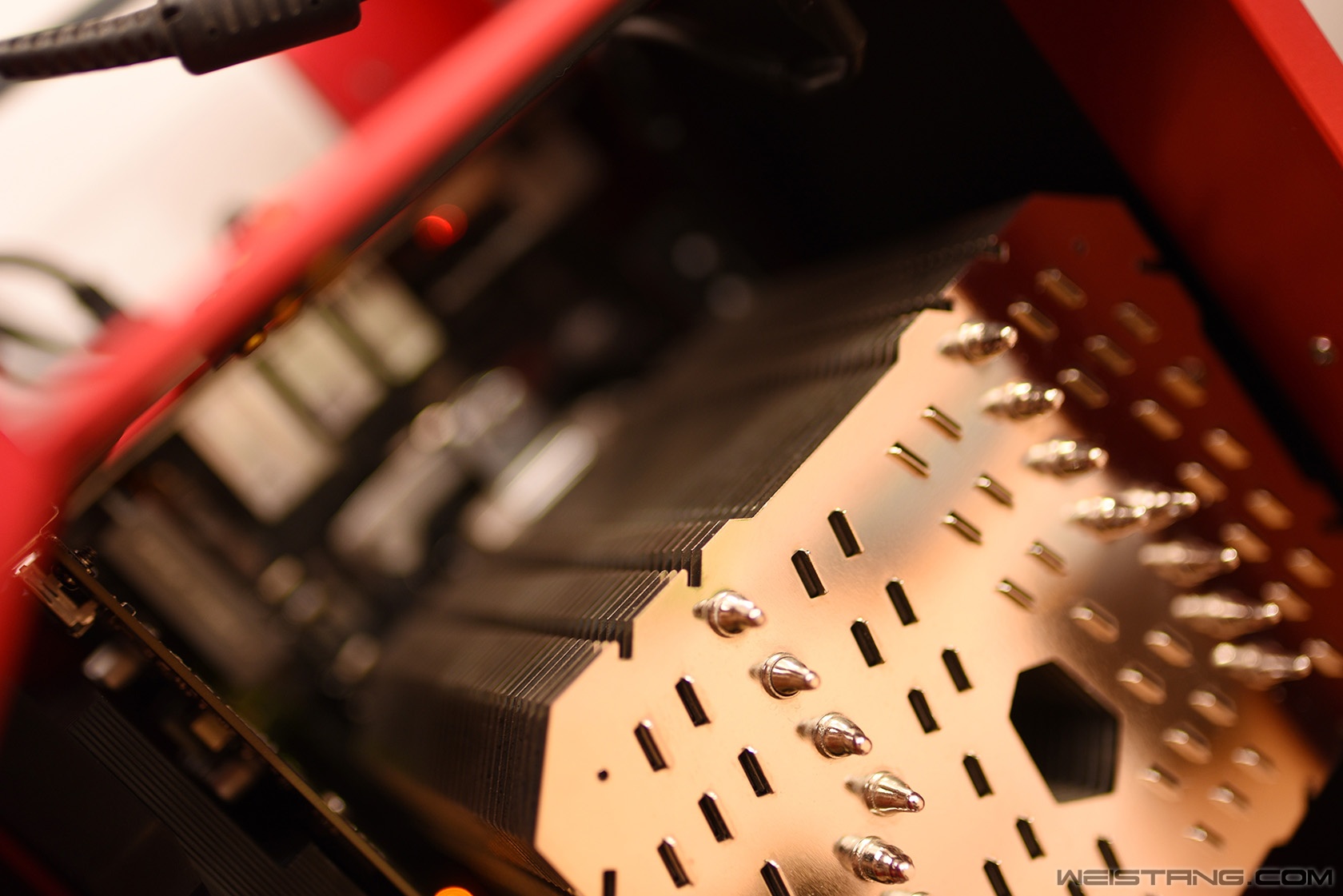

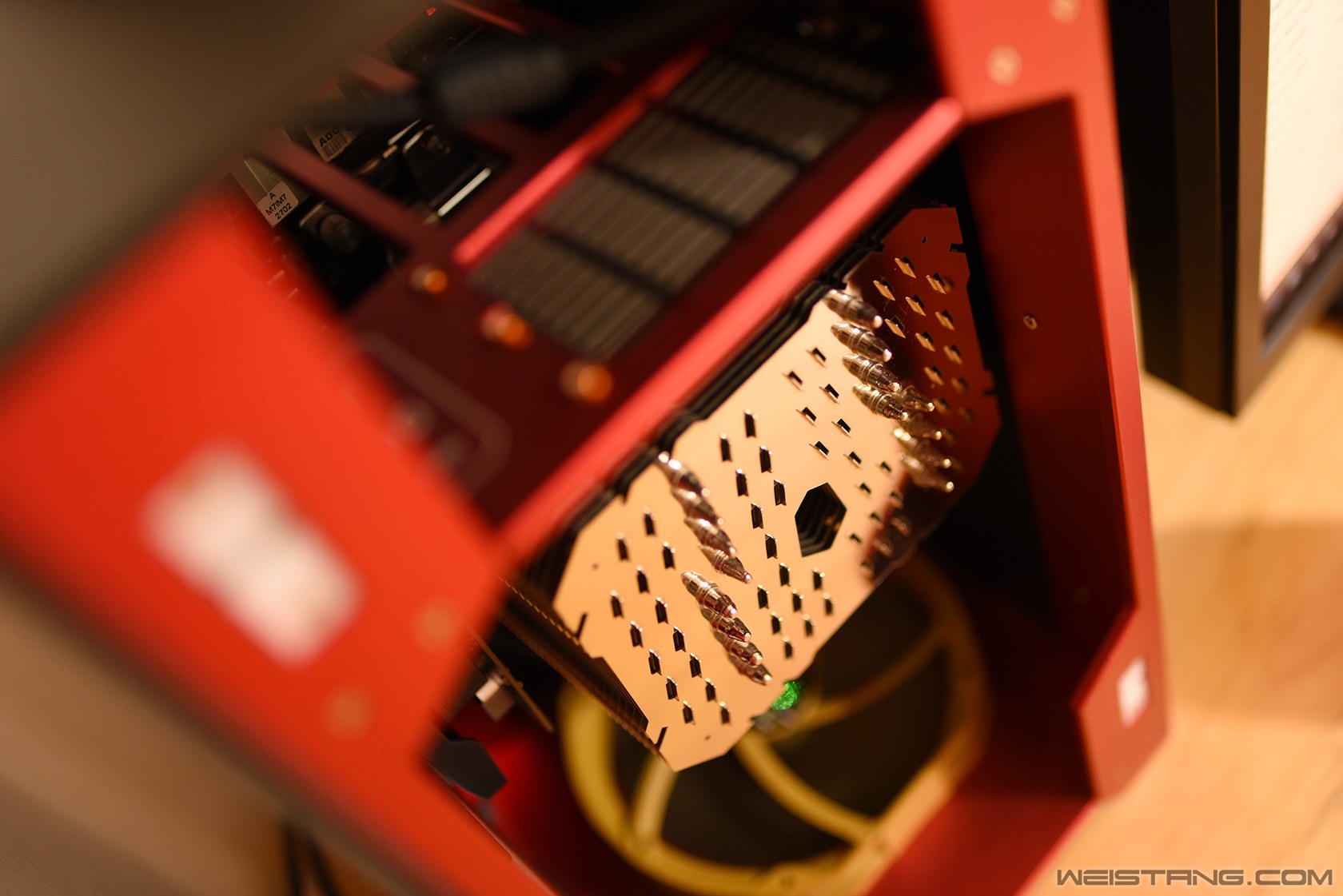

HR22是一款非常优秀的Fanless风冷散热器 奈何后来主板对这种高塔散热器兼容性都不太好

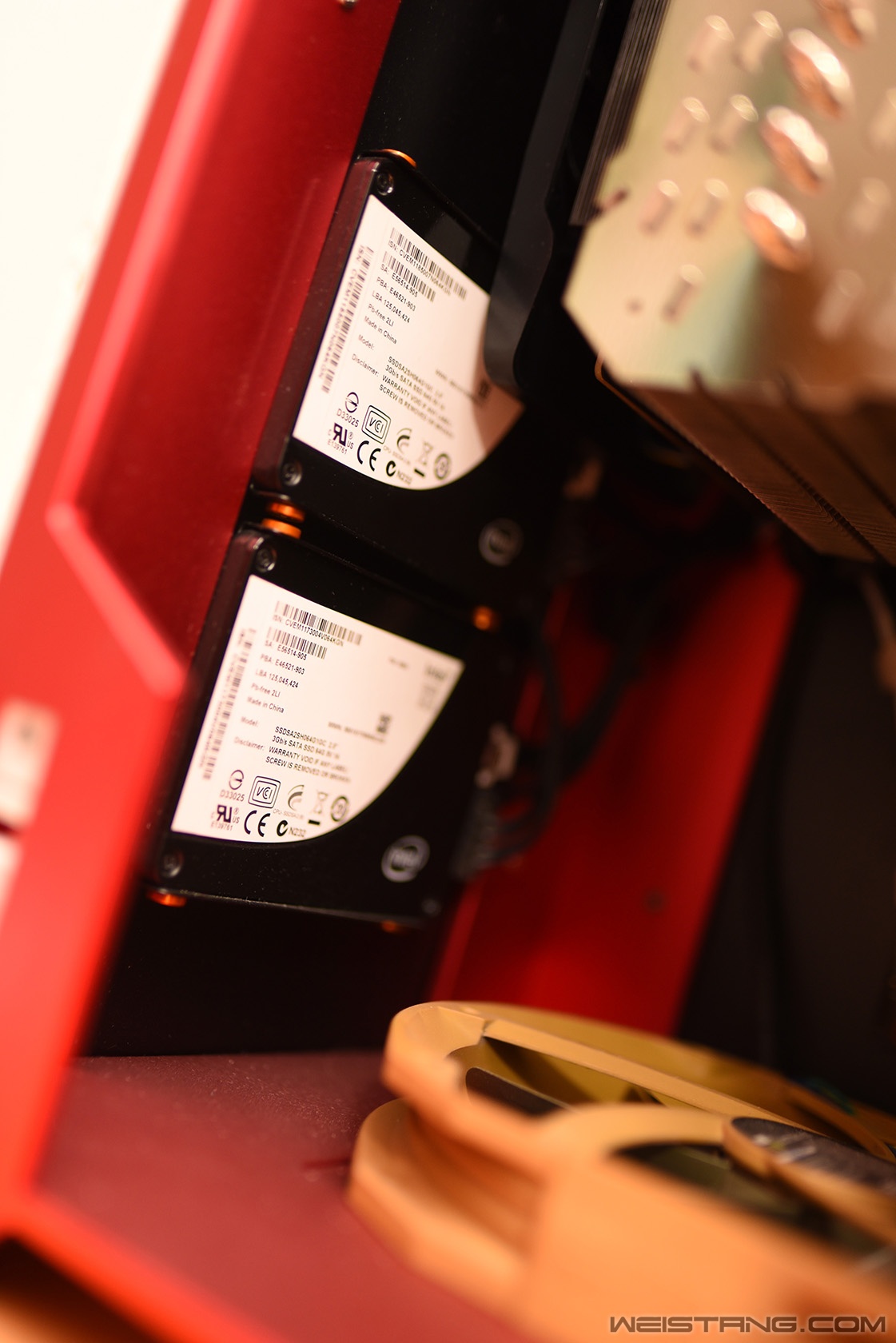

如今看来X25-E就算是RAID0下，性能也是渣的不行，但有生之年，如果RAID不崩，怕是很难把这套SLC颗粒的SSD搞挂。
其实塞进箱子里对于显卡的散热来说也是个考验，Fanless下的E3-1231 v3就算是被HR22压着发热量也不容小觑，散热器温度日常也是经常超过45℃，距离显卡很近，而且显卡也没有独立的进风风道。
如果想要CPU温度更好看的话 在出风口位置加一个排风扇会提升很多
特写

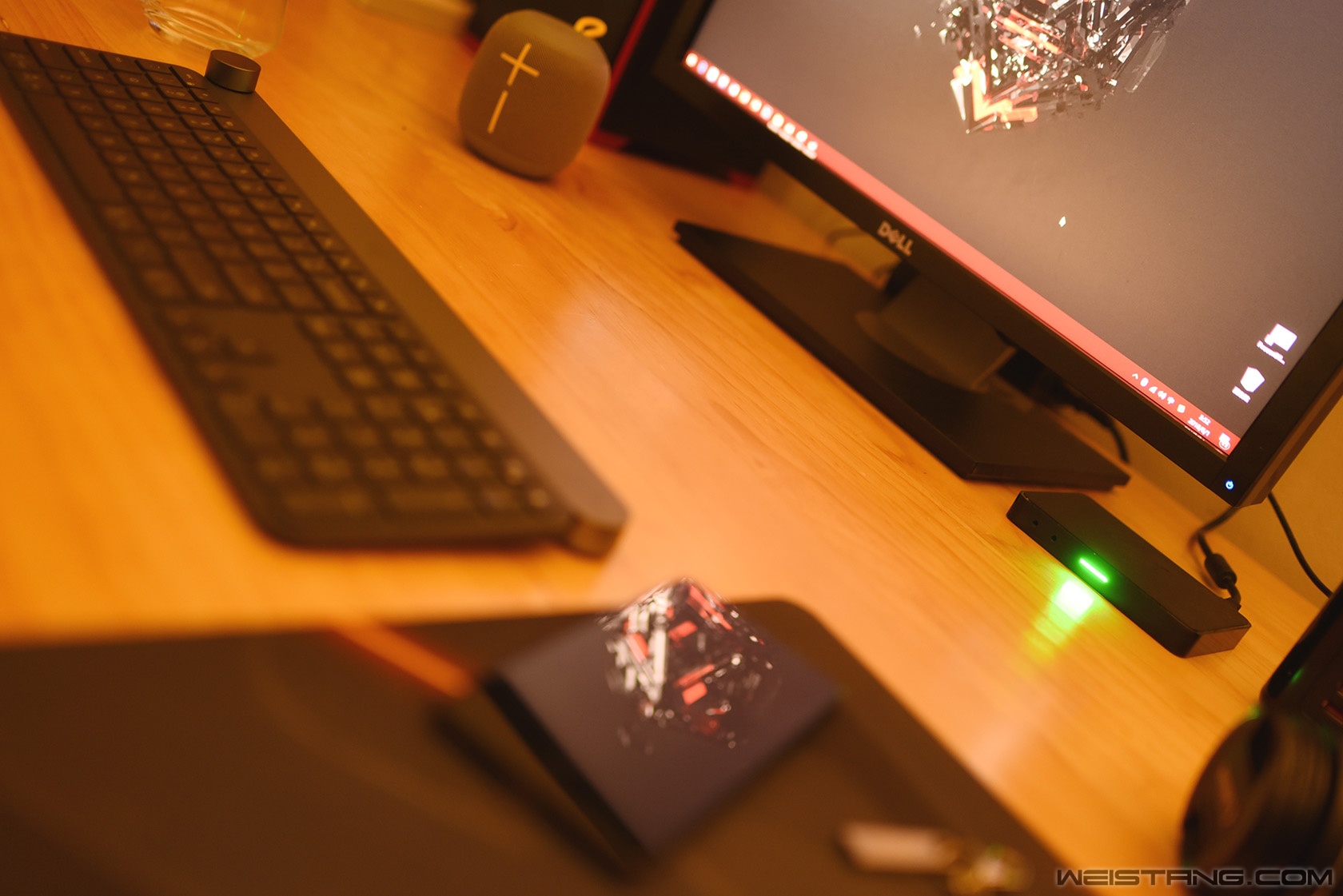

秀桌面
大桌子一定要上2.4G的wireless外设才舒服
我好像好久没直播了
豆眼超载鸡镇一下
性能
其实E3-1231v3的二手保有量还是相当大的，毕竟那个时候的内存还是很白菜的，现在搭配一块合适的SSD的话日常办公和上网还是可以很惬意的。搭配RX
550 4GB来组成一套轻度游戏的平台到底会有怎样的体验呢！

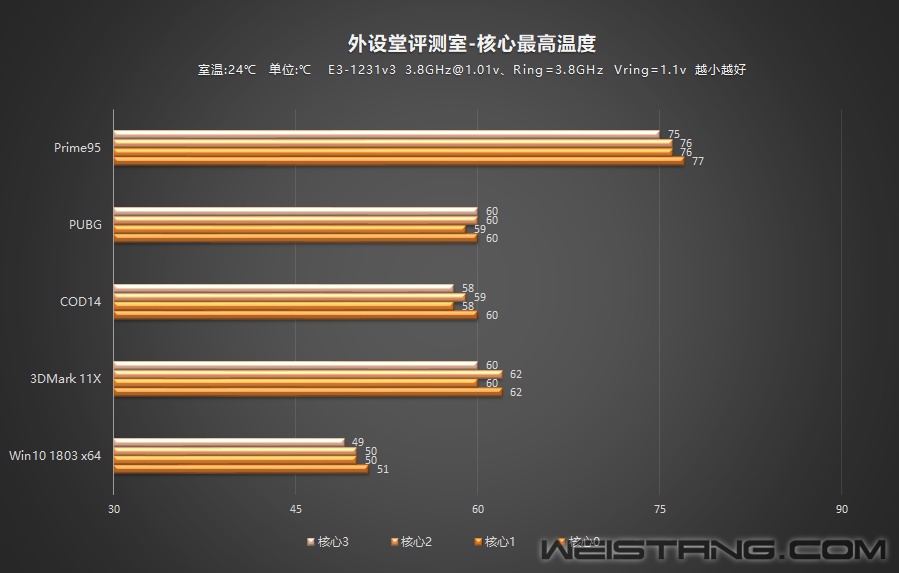

待机温度

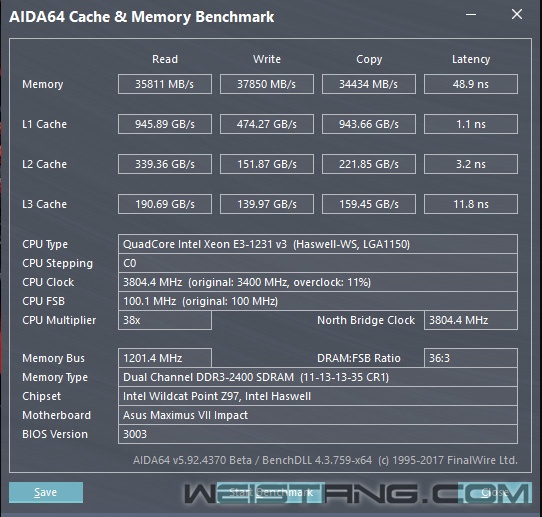

AIDA64 内存与缓存带宽测试
CPU-Z Benchmark
尽管会比较残忍 但这就是现实 E3-1231v3已经不再是准高端了

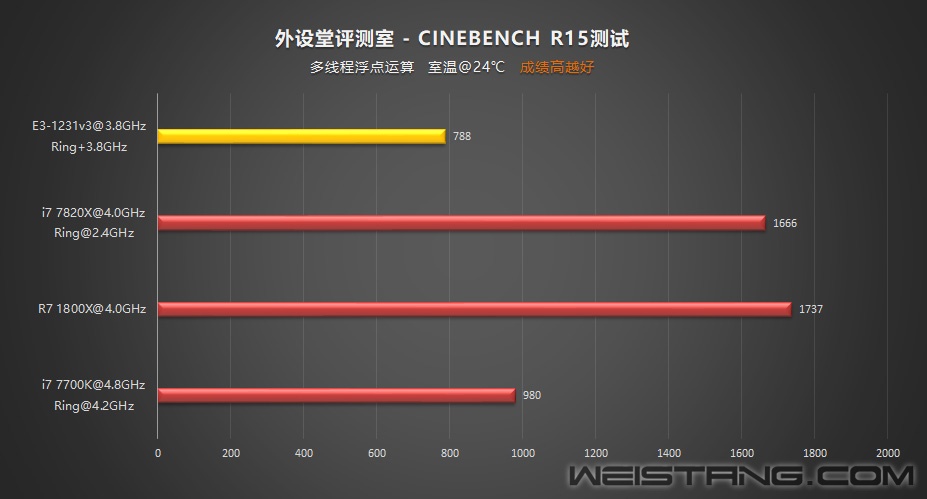

CB R15很吃核心 1231v3性能其实基本是7820X默频的一半
x265编码测试
下面来看看显卡的表现。如果是玩LOL和DOTA2之类的的话，这套平台相当轻松愉快，3A大作游戏的话其实在1080p下有合理的画面设置也是能一战的，至少跑出基本流程是没问题的。
3DMark 11 P模式
3DMark FireStrike
3DMark TimeSpy

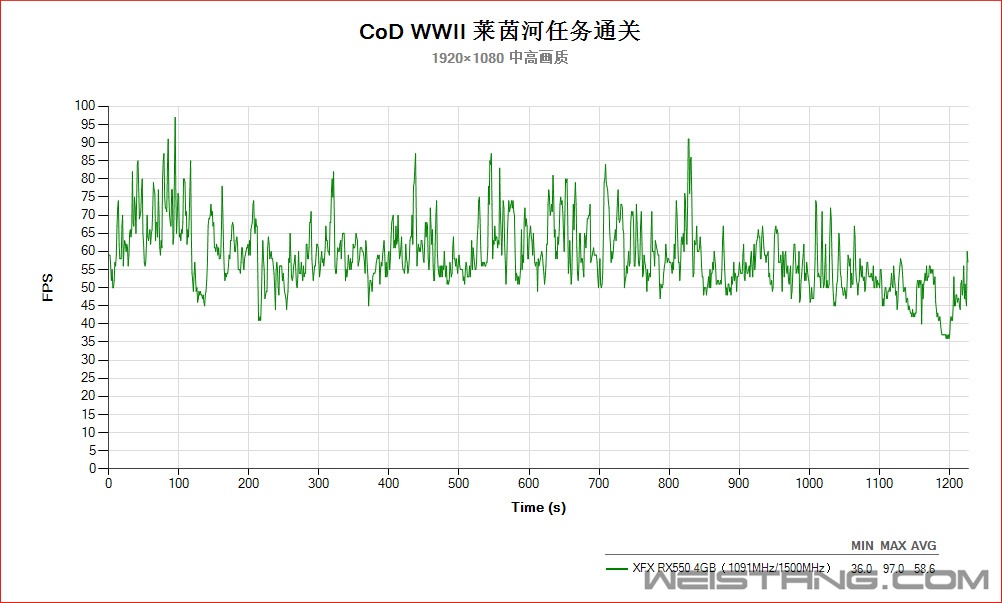

不得不说COD14的优化真的做的相当好

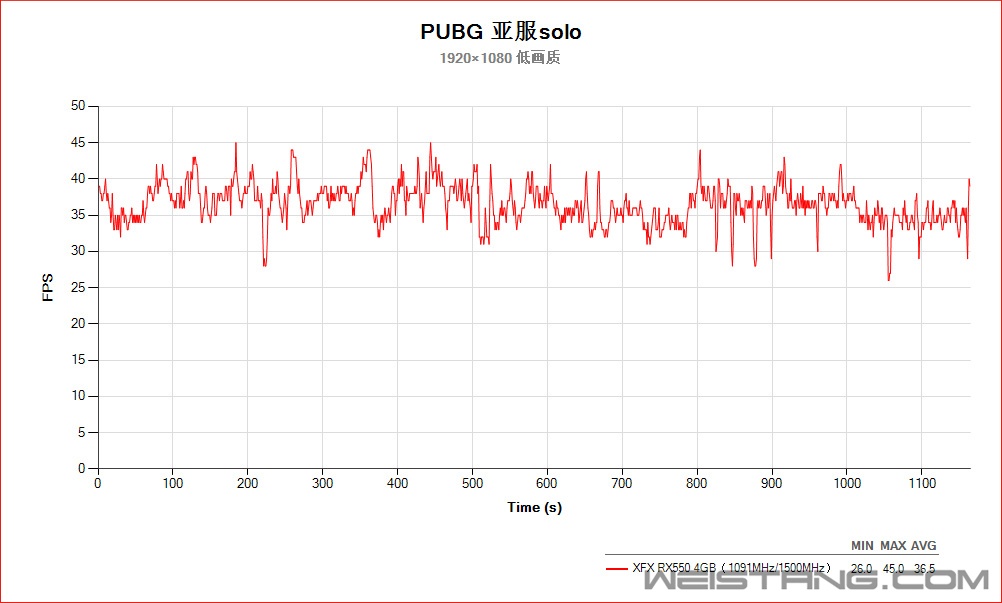

吃鸡的话就有些压力了 如果常年当LYB的话也能一战
A卡福利Vulkan神油下的DOOM在低画质1080P下跑出了53帧的好成绩
DOTA2最高画质随便玩 这个表现还是有选择独显的理由的

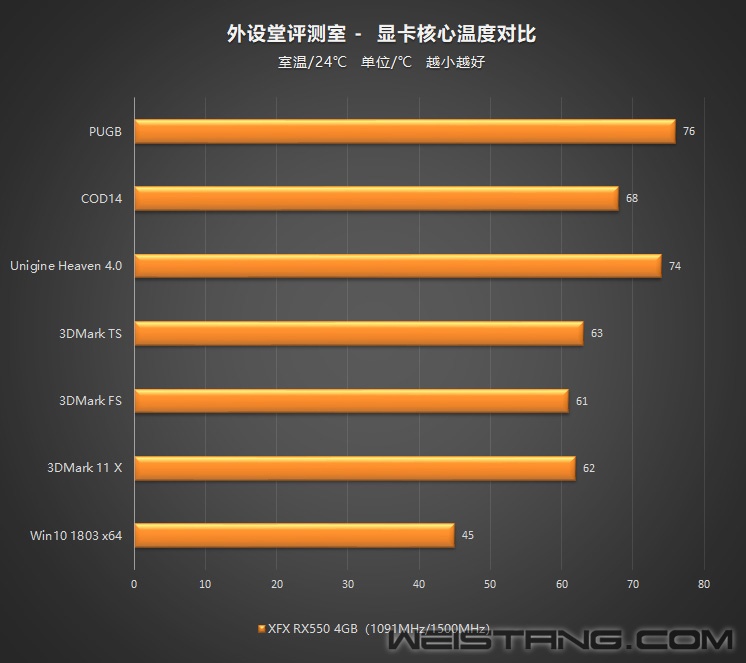

在这种机箱散热环境下 各种测试和游戏基本可以稳定在76℃以内
唯一一个进风扇TY150最高转数设定不超过800转的情况
处理器在55℃以内是停转状态，起转转数在600rpm，这个温度其实算是挺正常，毕竟是HOTWELL！
平台功耗
其实38倍频全开的1231v3功耗也是很难看的，Pr95 v28.10直接跑出整机133w的功耗，也多亏这款RX550 4GB显卡，游戏情况下平台输入功耗基本都控制在了120W以内，输出功耗如果排除效率的话应该更低一些。
喜闻乐见的AS SSD成绩 4K随机成绩相当复古

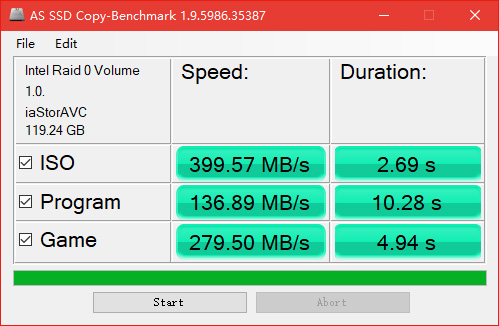

Copy测试

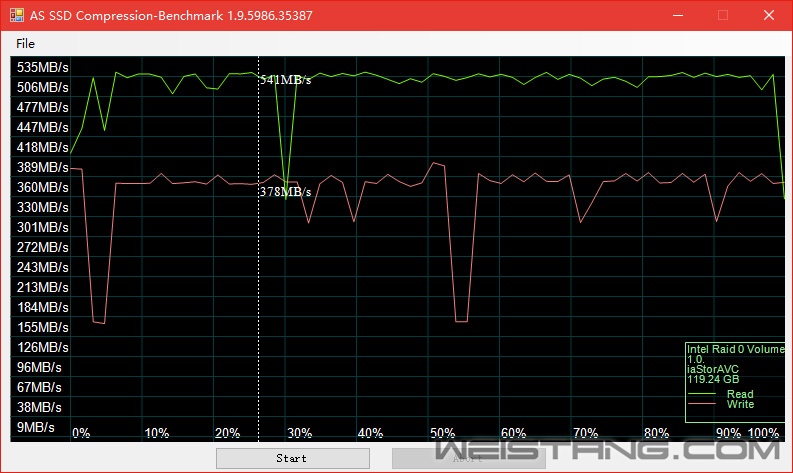

压缩数据测试
总结
如果对3A大作的画面没有追求的话，日常撸LOL和DOTA2之类的情况，XFX RX550 4GB这款卡其实搭配i3 8100+B360是一套静音+功耗表现相当抢眼的平台，当然如果真的纠结能否跑3A的话，4GB显存的RX550是必须的，因为在测试中的这几款游戏除了LOL和DOTA2之外其余几乎都爆掉2GB显存了。特别是针对低功耗的ITX平台来说，其实我更建议如果RX550这款卡能推出半高的刀卡，那样的话应用范围会更广！做工方面，XFX RX550 4GB这款显卡并没有因为是入门级的卡而马虎，丰富的接口和静音风扇设计也都是这款卡的亮点，实际游戏单卡功耗应该在50w以内，长时间游戏也不会给PCIE接口很大的压力，对于特定的朋友来说，这款卡现在怕是非常适合的！
XFX RX550 4GB显卡
|
