为我心中Ryzen APU的终极形态加把柴 轻娱乐ITX装机记

CorsaiR__

我又来装机了，借着618的契机，重新激活Ryzen R3 2200G。

我依旧坚持最开始购买2200G时我表达的观点：Ryzen APU搭配ITX版型或许真的是个绝配。光说不干岂不是成了键盘侠？开工就完事儿了！

【CPU与内存】

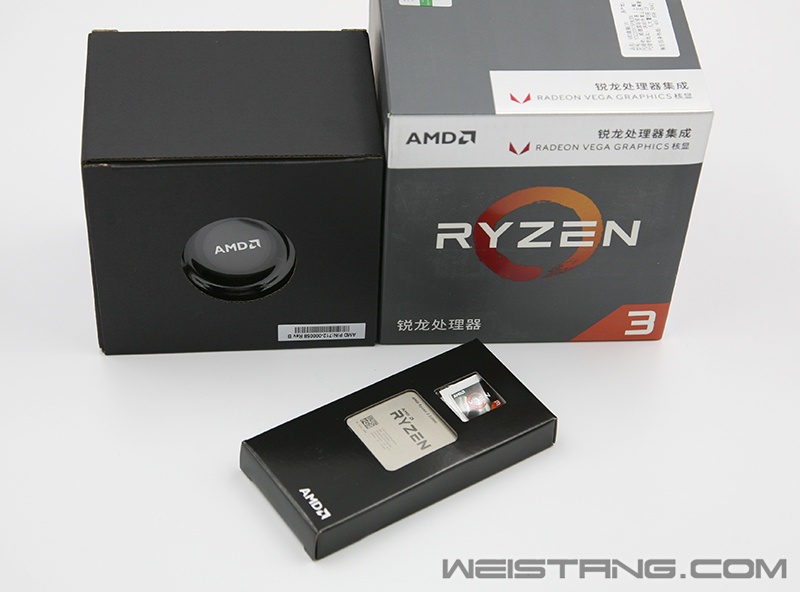

之前入手了Ryzen R5 2600，把这颗2200G打入了冷宫。现在，让2200G重焕活力吧~~




贴纸迄今为止都没舍得贴~~~

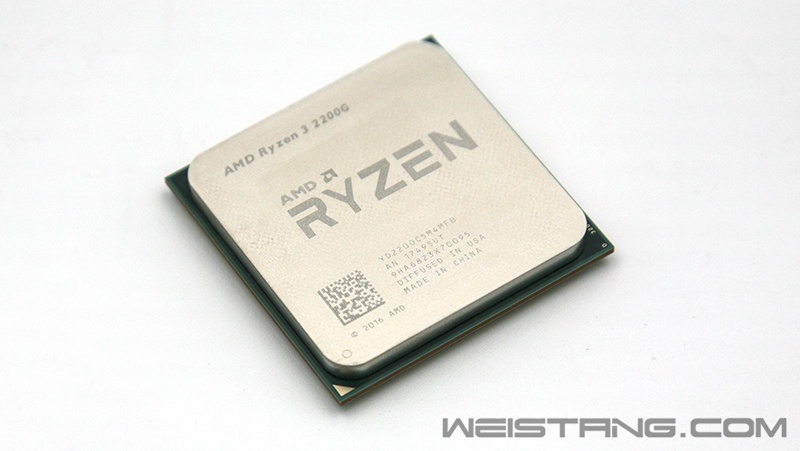

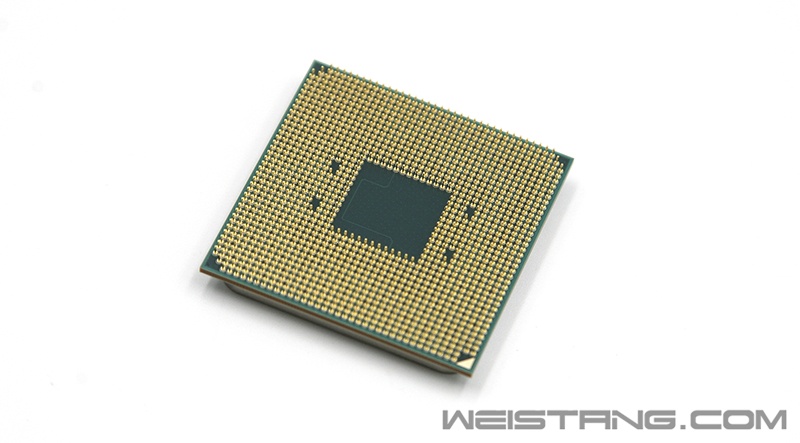

CPU部分，顶盖印着Made In China字样，底部就是针脚啦，密密麻麻的。



内存依旧是阿斯加特阿扎赛尔，大约是今年年初入手的。


这次只用了一根，因为。。。另一根拿去给邻居装机用了。。。其实在内存这块也是挣扎了好几天，因为整体装机的思路是轻娱乐，给家人打打小游戏、追剧这些用，单通道是一种方案，性能是够用的，只是从直观感觉上有些遗憾；另一种方案就是再买一套双4G，组个双通道8G，但是思前想后还是放弃了，毕竟之后升级的时候，双4G还是略小了。更何况，坚持完仨月，邻居就能把机器送回来了，到时候再把内存匀给APU ITX用就完事了~


这根阿扎赛尔是2400MHz C17的，海力士颗粒。

【主板篇】

CPU和内存我有余粮，而主板就不一样了，手上一块Ryzen平台的ITX都没有，借着618的契机捡漏吧。

目光盯在x470i和部分x370i、b350i上，由于这次不打算配显卡了，所以，必须得选个有视频接口的，ROG的x370i和b350i全部GG。。。而ROG的x470i嘛~~~噱微有点贵。

最终入手了一块技嘉的AB350N-Gaming WIFI，价格还算美好~~

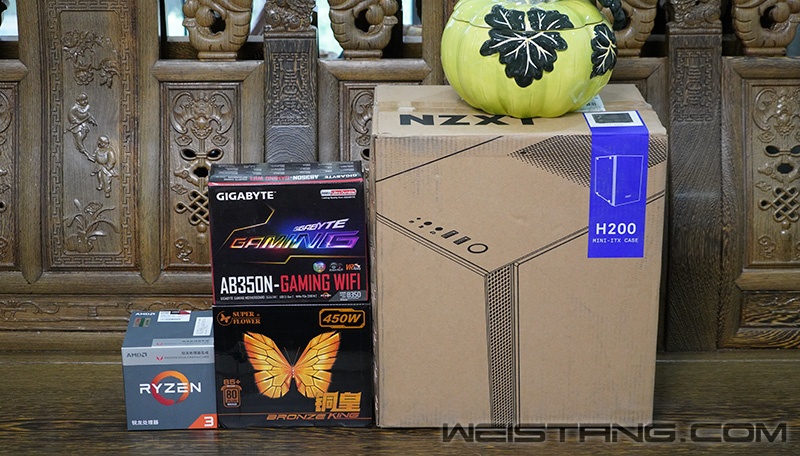

全家福如下。


有请主板登场，主板的整体构造与我印象里的传统ITX不太相同，我用过的造型最与众不同的ITX板子，除了妖擎的X99E-ITX应该就是它了。

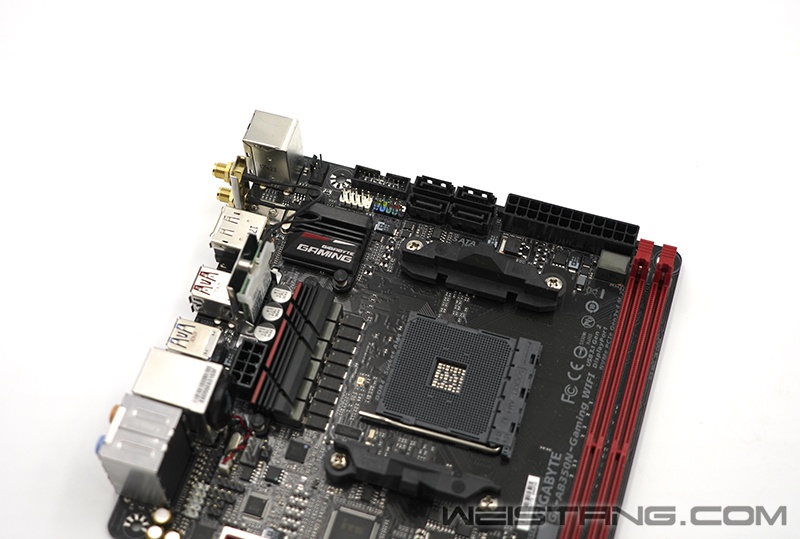

南桥、主板24Pin供电、SATA接口、USB3.0、USB2.0和机箱接口插针都在主板上方。


由于右边没有了其他各种接口，最右侧是两根内存插槽的位置。


CPU的8Pin供电在这里，这也预示着，装机时的走线要好好研究一下了，确实和主流的ITX构造不太一样。供电旁边是wifi网卡。


6相供电，给一个65w TDP而且不玩极限超频的U用，够使了。

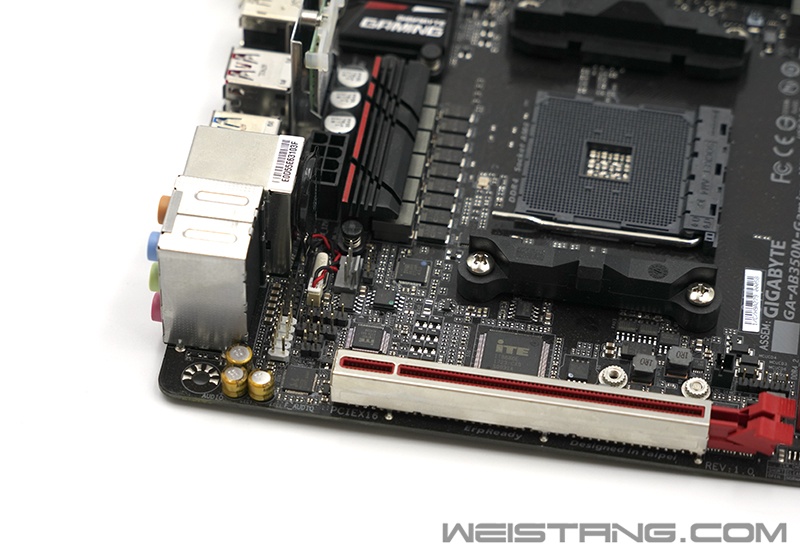

其他的一些插针，比如音频接口、Clear CMOS、灯光扩展插针都藏在左下侧，PCIE x16槽位的斜上方。

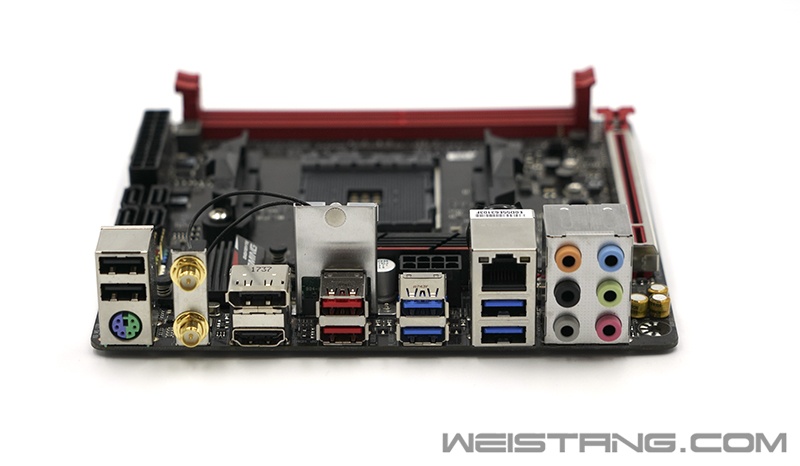

后部IO接口方面我很满意，USB接口数量够充足，标配了wifi网卡，以及非常关键的DP和HDMI视频接口。


由于主板正面的“奇葩”布局，所以M.2接口的位置只能放在后面了。

【电源】

电源这事儿就很巧了，无意间在JD上发现的振华铜皇450w，250块左右的铜牌非模组+主动式PFC+85%左右的转化率，还有3年保，这不是跟白捡一样！想都没想就下单了。


之前买过一个振华超级花1000w白金牌电源，一直用到现在，可以说是稳如老狗了，所以我对振华这个品牌还是挺有好感的。

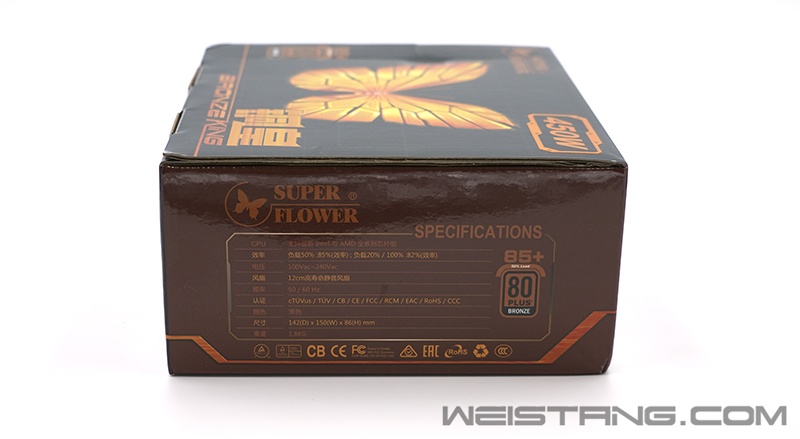

电源全家福。


非模组电源，在线材部分，主板20+4Pin供电线，CPU部分4+4Pin供电线，PCIE双6+2Pin，4个SATA接口，3个大4D和一个小4Pin。

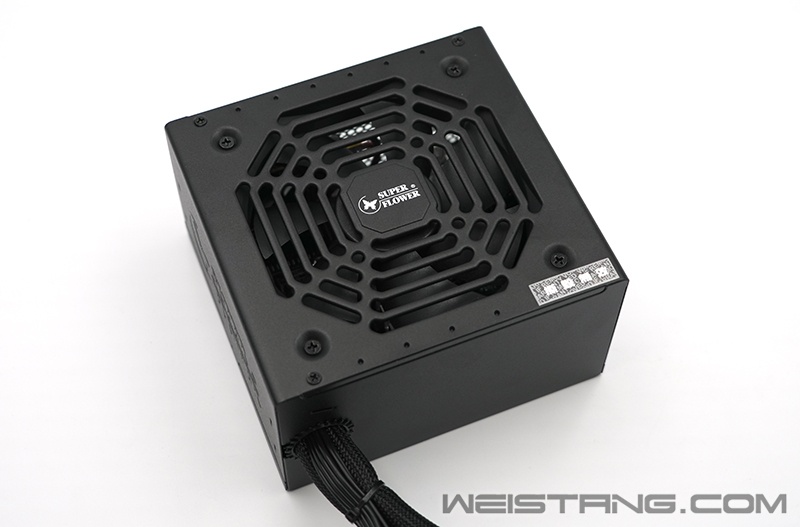

一把12cm的风扇，噪音控制的很不错，低负载停转是没有滴。


振华超级花的LOGO，说实话我一直觉得这个LOGO从美感层面上来看，还有提升的空间。

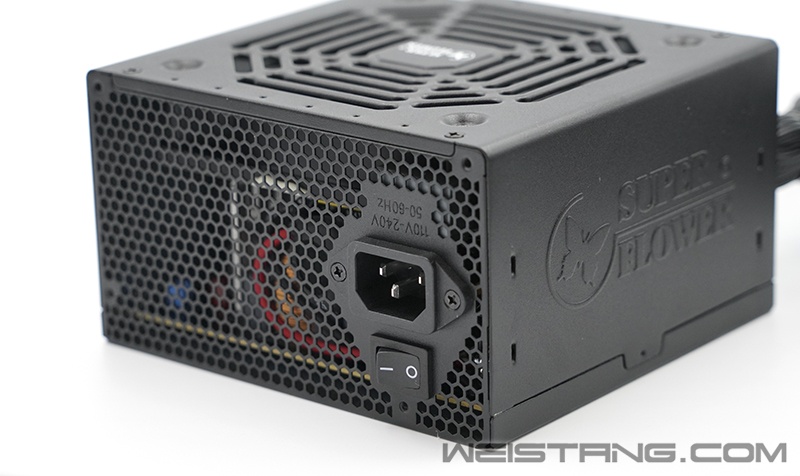

电源开关部分，与主流电源没啥区别。


电源的铭牌部分，买电源之前一定要关注一下铭牌部分，尤其是那些价格过于“美好”或是牌子过于冷门的电源，如果在铭牌上就有明显的猫腻，千万不要买~~！！

【机箱】

机箱喜提了恩杰H200.。虽然H200属于体积偏大的ITX机箱，但是整体的兼容性还是不错的，最大能支持164mm的cpu散热，前面支持240mm冷排，后面支持120冷排，ATX电源随心怼。曾经我手上另一个大块头ITX机箱，经历了“二奶转正”，所以我对机箱兼容性的要求远高于尺寸，入手H200也就不稀奇啦。

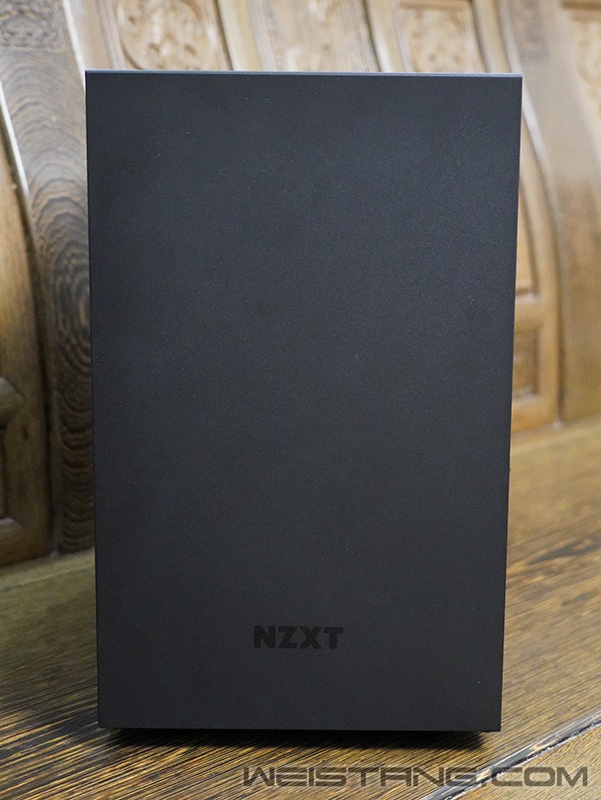

整个机箱就只有前面板印有NZXT的LOGO。

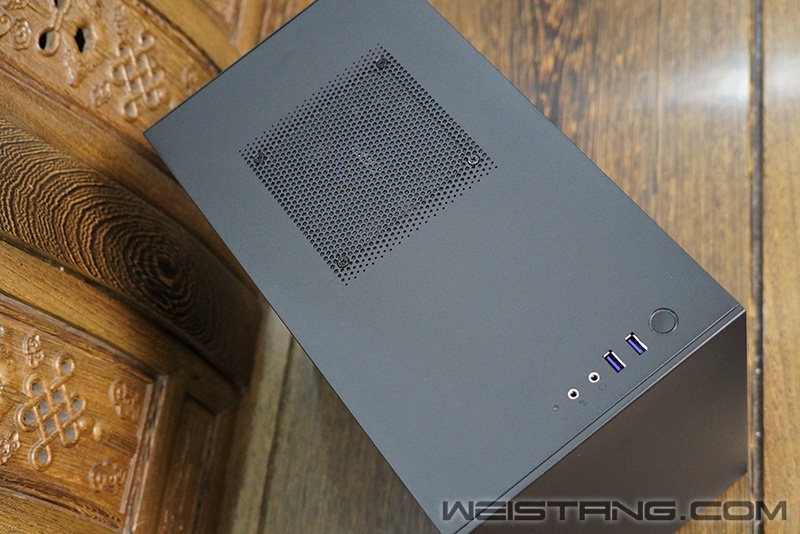

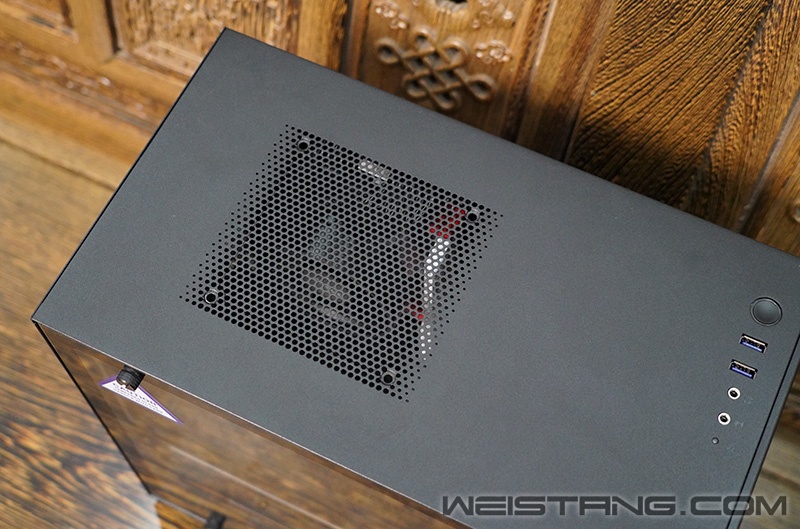

机箱顶部有个12cm风扇位。

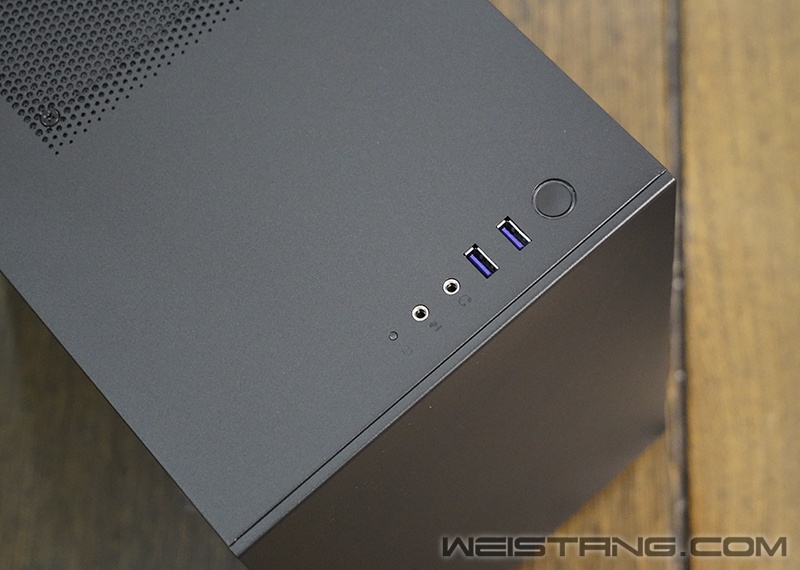

前置接口，双USB3.0，3.5mm耳机和麦克风接口，一个硬盘指示灯，一个开机键，开机键一周带灯光。

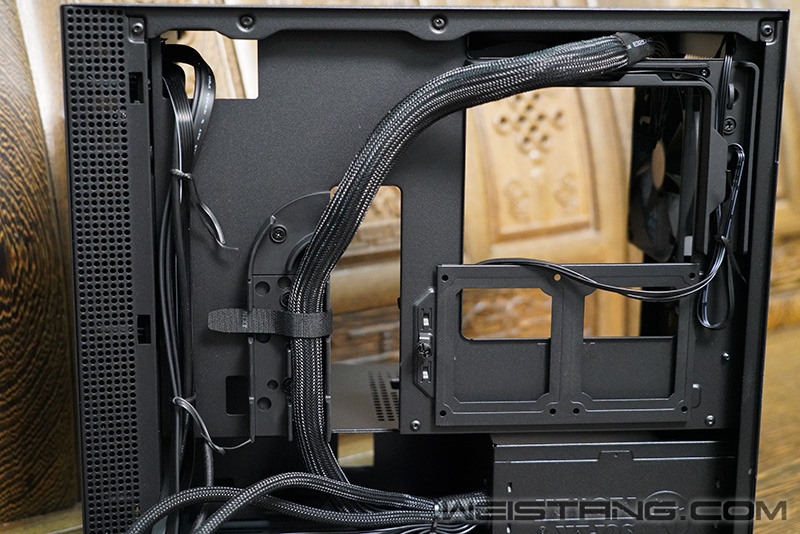

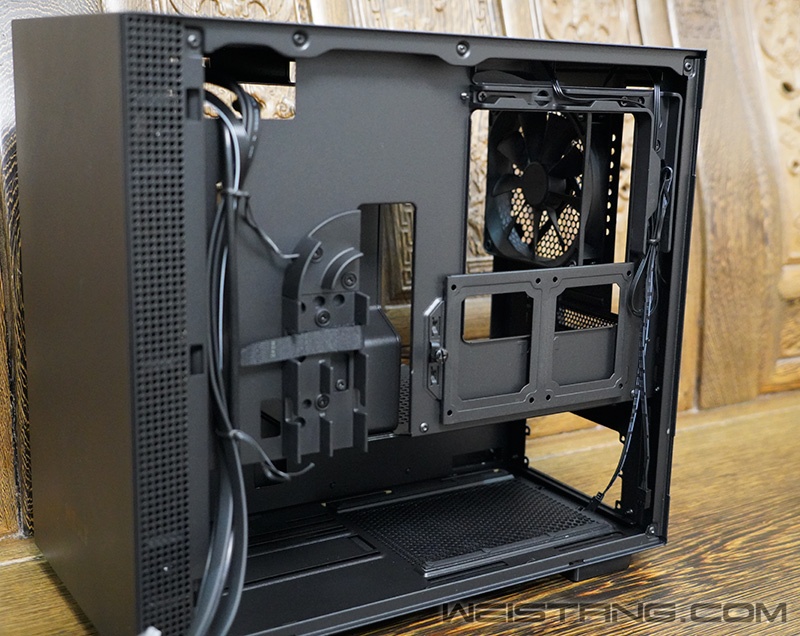

机箱背部的理线槽我很喜欢，背部还有两个2.5英寸硬盘位，支持ATX尺寸电源，与H200i不同的是，H200没有标配风扇Hub。


如果是3.5英寸的台机硬盘的话，需要拧在这个“轨道上”，没有标配传统的3.5英寸硬盘舱略可惜。


电源仓部分，标配了一个SFX电源转换板要点个赞，厂商考虑的很周到。另外从这个角度看，只有两个PCIE插槽位，也就是说那些2.5槽甚至是3槽的巨厚型非公显卡，就不要考虑在这个箱子上用啦。

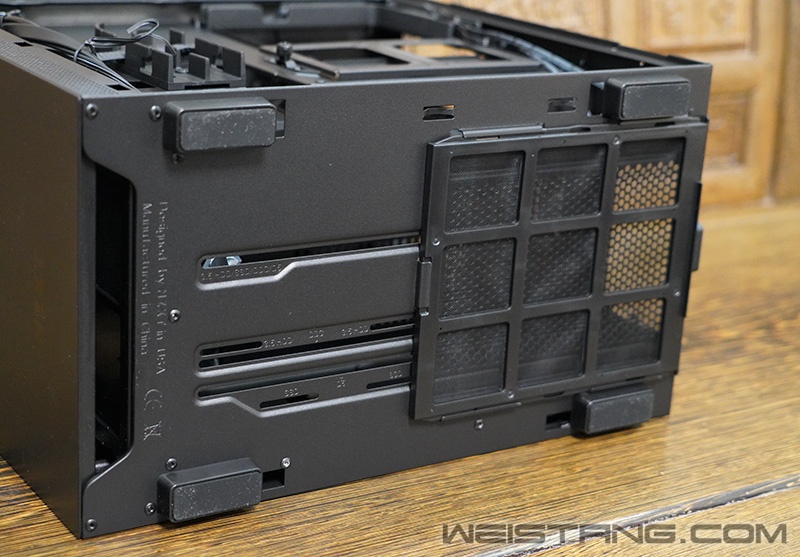

机箱底部，“轨道”上刻有对应硬盘的安装位置，电源进风位给了防尘罩。

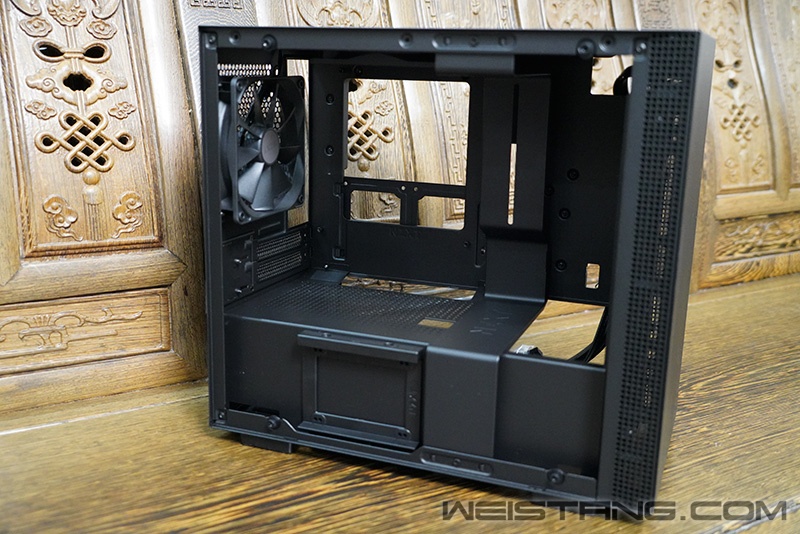

机箱正面，后部和顶部都标配了12cm的恩杰风扇，都是3pin的风扇接口。正面还有一个额外的2.5英寸硬盘仓。


前边可以塞下两把12cm或者两把14cm的风扇。


前盖板的拆卸方式是：大力出奇迹。身为卡扣终结者，每次拆卸的时候都是略有顾虑的。

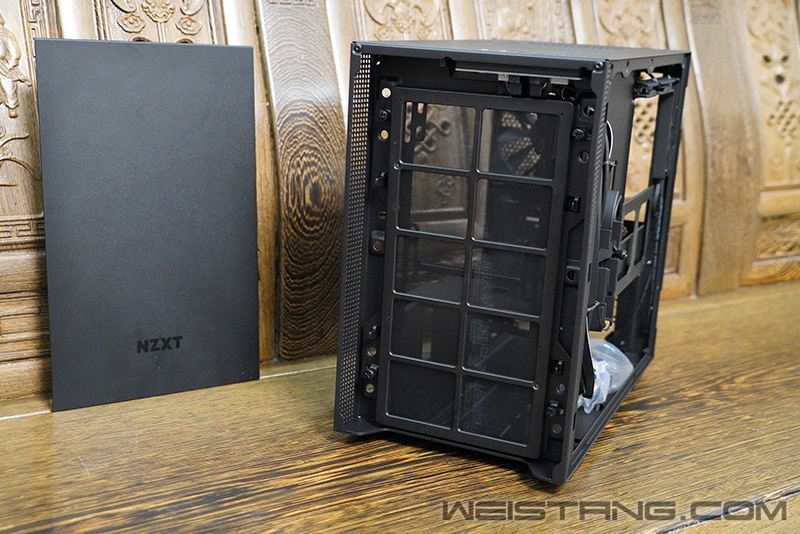

前面板三件套，盖板+防尘网+风扇/水冷托架。这个托架还是很好用的，可以先把水冷或者风扇拧在架子上，再往机箱里装。


配件中还给了一个显卡托。

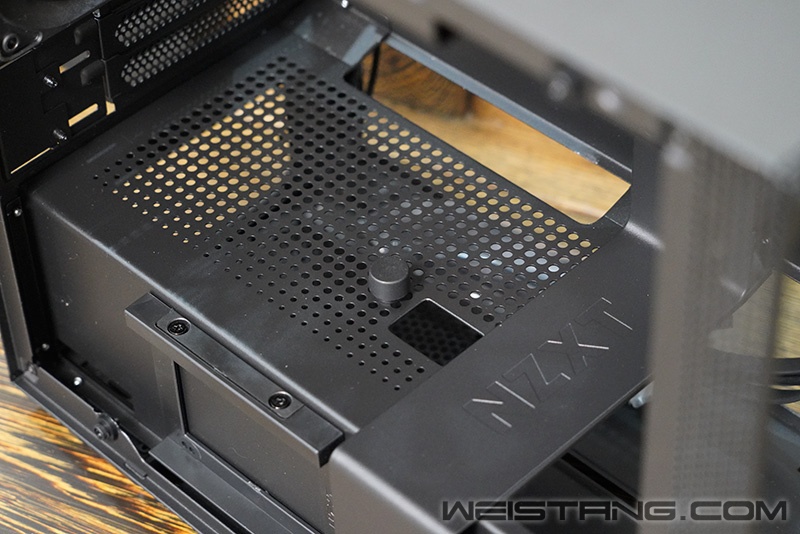

这个小东西还能安在这里，但是没想明白放这有啥用，急需高人指点。


撕膜的感觉超爽的！！！

【装机环节】

之前在用的B350m-a的背板是粘在主板上的，这回终于用上可拆背板的Ryzen平台主板了。

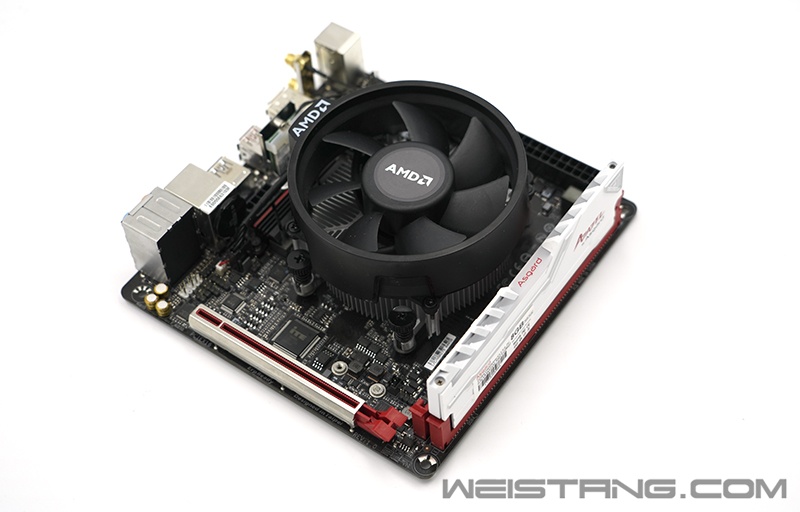

目前只有一根富裕的内存了，有点孤独、有点落寞，就像总决赛赛场上的LBJ。。。


哦对了！机箱前边这个架子是可以拆下来的，装机时如果觉得碍事可以先拿下来。

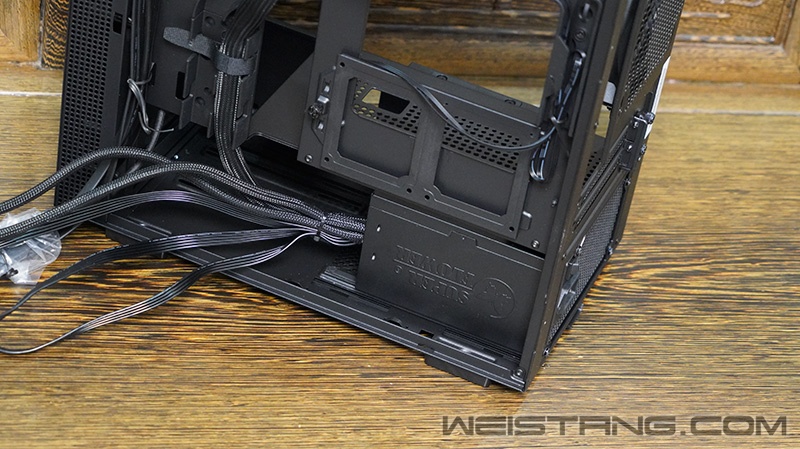

塞入电源，铜皇的尺寸不大，底部的空间很充足。


我很喜欢这个理线槽~~~非常喜欢。


装机的时候发现机箱前面板插口是一体的，对技嘉这款F-Panel位很奇葩的主板来说，安装的时候省了大事儿了。

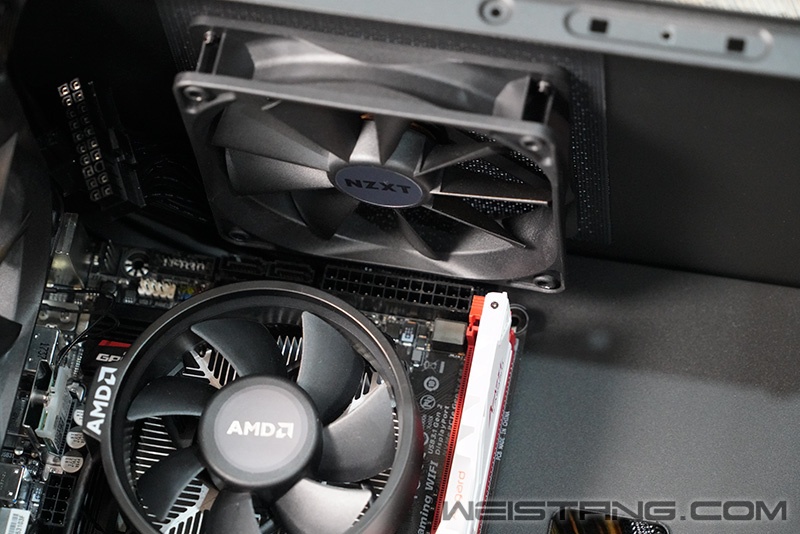

装上主板以后发现，重要接口都在顶部，但是机箱顶部的风扇就显得有些碍事了。无奈只能把顶部的风扇卸下来，装到进风口位置，顶部这里就不要风扇了。

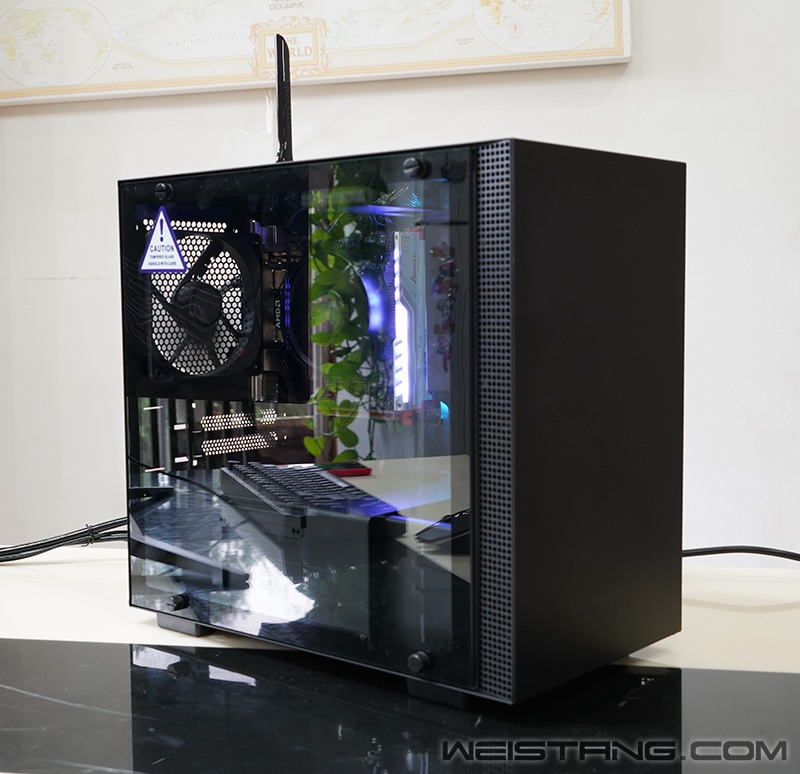

拾到拾到线材，完工辣！！！空余出来的PCIE插槽嘛，等后续的使用需求吧，可加固态，可加声卡，对于小ITX来说，发展方向更多元化了，我就说嘛~~这才是APU使用场景的终极形态！！


装机环节到此结束。

【测试与体验】

成功亮机~~~此处额外提示，使用b350+Ryzen APU的话，记得提前将BIOS刷到支持的版本。


然后就是国际惯例的一些测试环节啦。

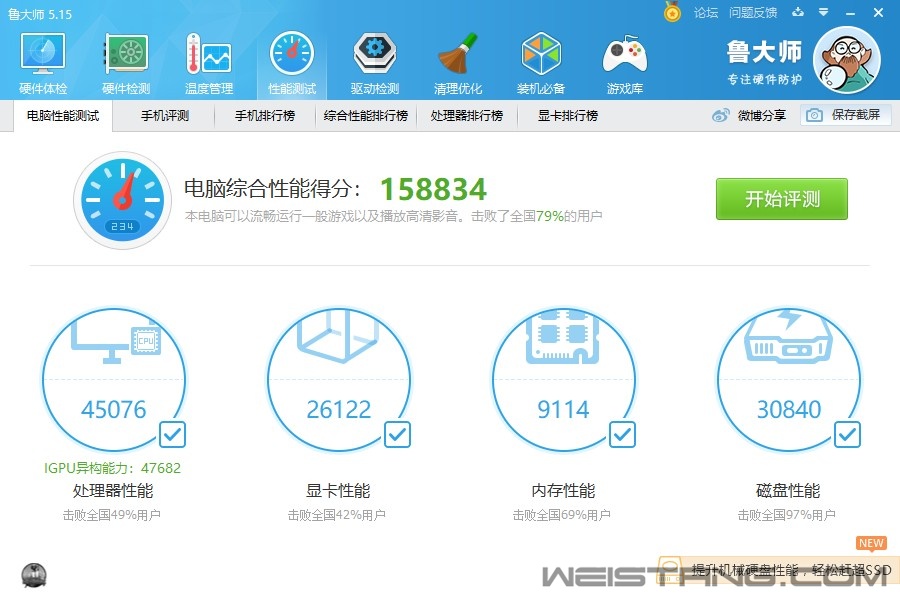

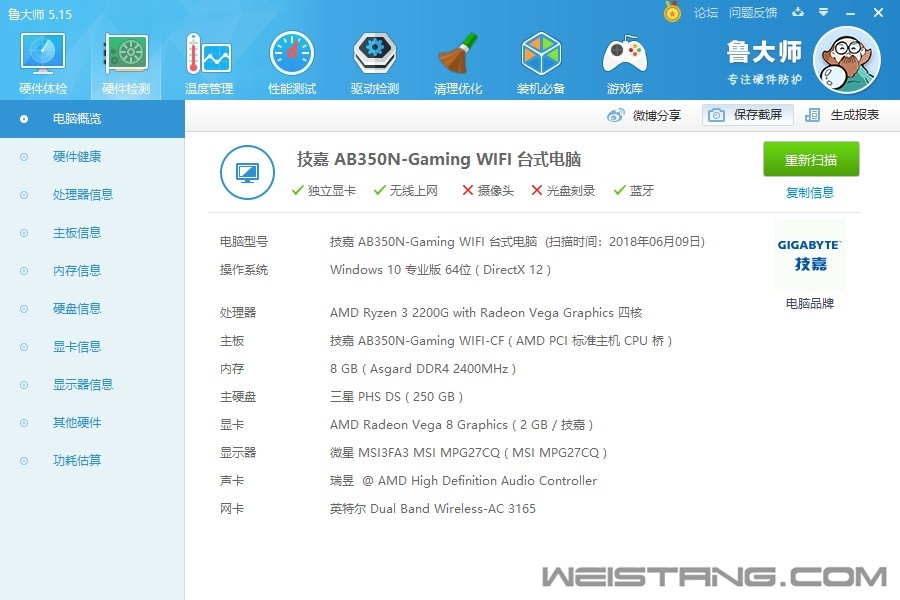

鲁大师二连走一遭，我的主硬盘明明是HP EX900，鲁大师这显示的有点佛系了，娱乐就好~~

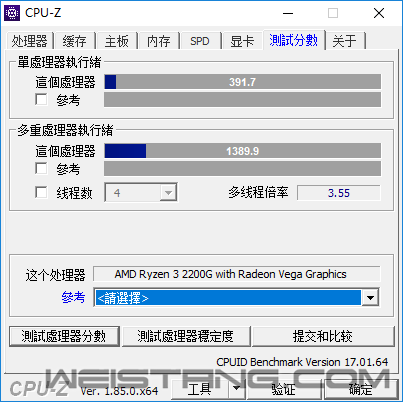

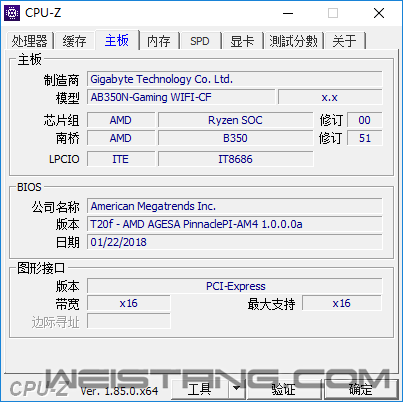

再吃我一记CPU-Z四连~~~





GPU-Z~~

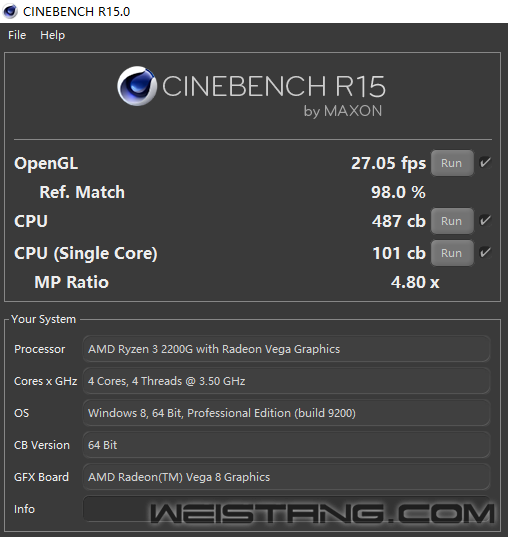

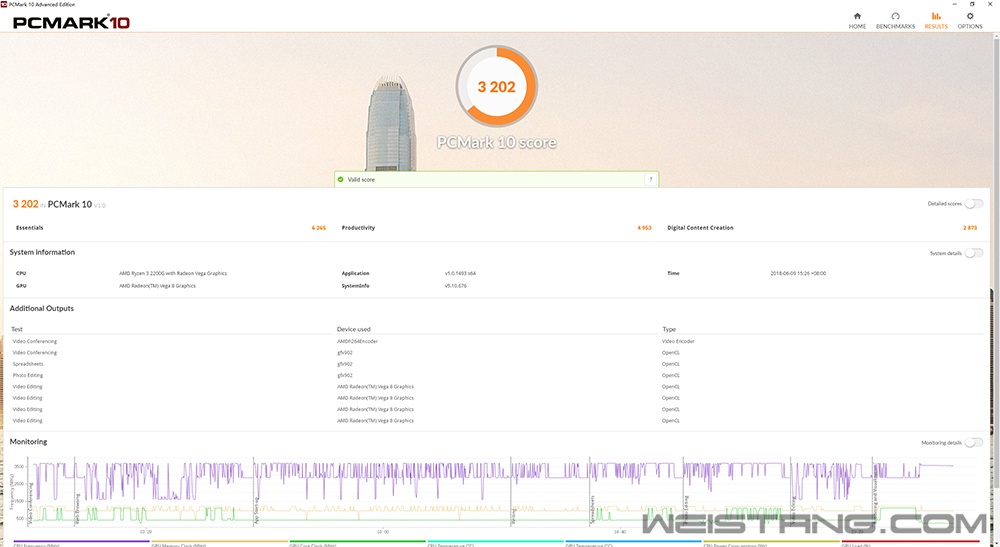

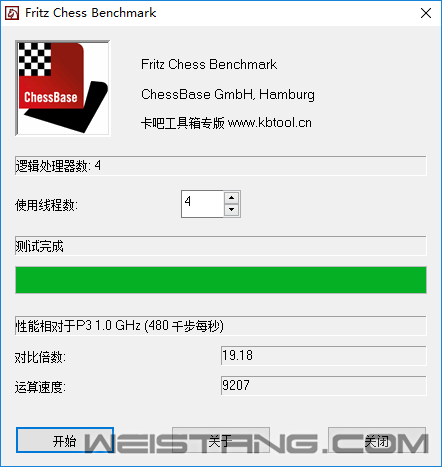

照例在丢点性能测试截图，PC MARK 10 + R15 + 象棋，实际跑分如下。

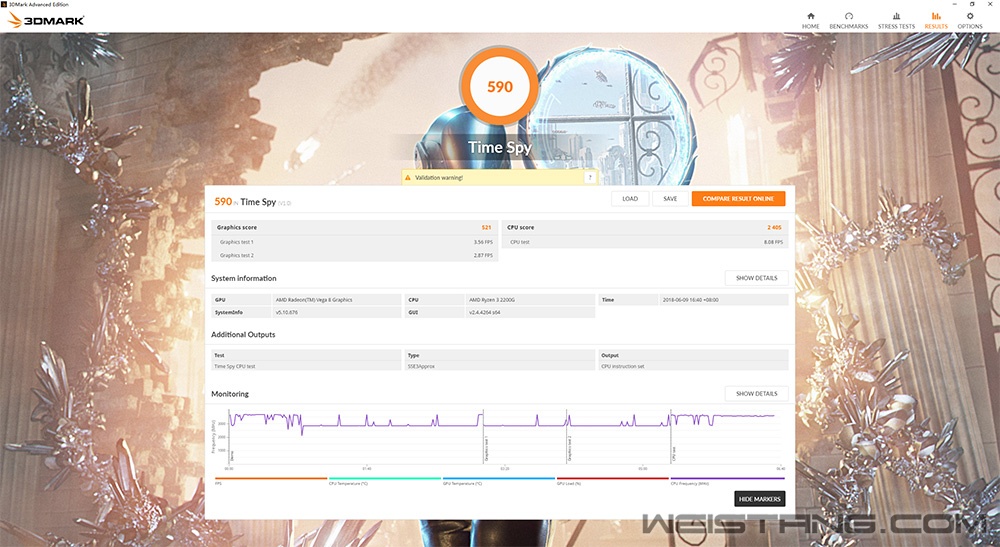

3D MARK Fire Strike + Time Spy跑分如下。

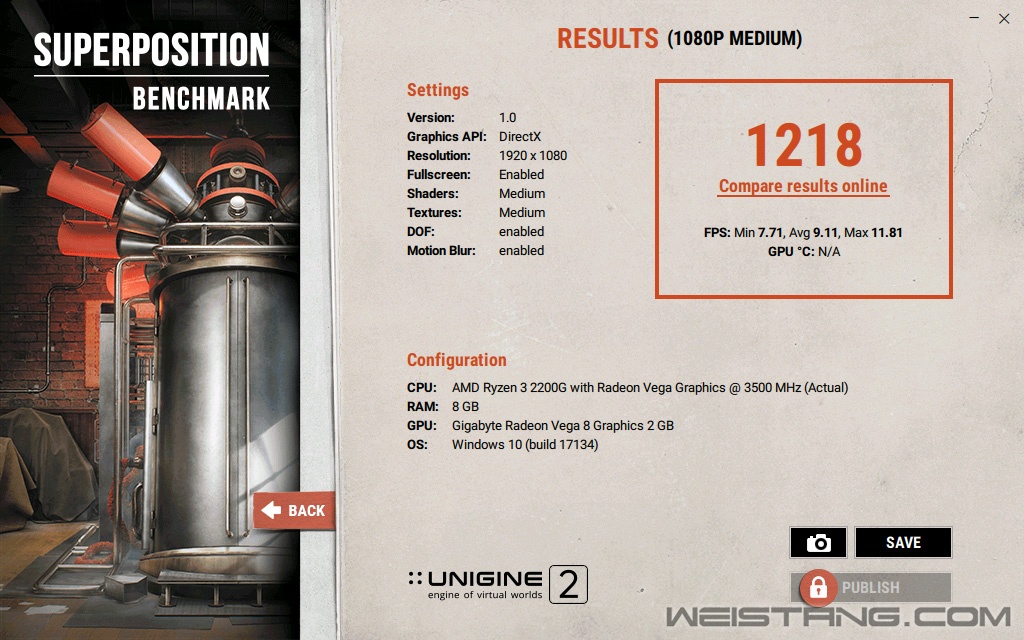

SuperPosition环节，这里额外说一下，默认的1G显存下，是无法进行测试的，需要将显存容量改到2G才行。


整体来看，这台机器定位在家庭轻娱乐，是可以满足的日常轻度游戏以及视频追剧的。

再来体验一手我比较钟爱的Dota2，在2K分辨率中画质下，Vega 8集显还是能正常运行滴。


当然啦，在2K分辨率下的整体帧数表现，不算太高，但是也有30帧以上的表现。

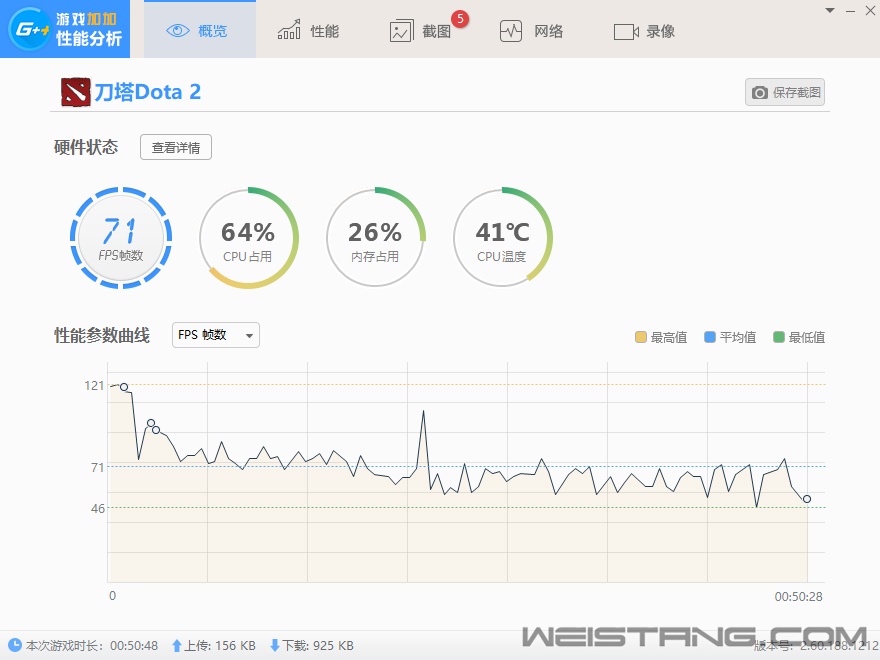

换个1080P的场景，同样的游戏，同样的画质。


帧数表现就很安逸了。

【总结】

为家中喜添一款APU小钢炮，给家人进行轻度娱乐使用，比如说家里人玩个斗地主啦，打打网页小游戏啦，追个网络剧啦，这个小钢炮都是可以轻松满足滴。APU与ITX的合体，能让数量极其有限的PCIE插槽发挥更多的作用，万一哪天我喜提了一块905P呢？往这小钢炮上一插~~嘿！！有点意思~~

最后附上主机配置

• CPU：Ryzen R3 2200G
• 主板：技嘉AB350N-Gaming WIFI
• 内存：阿斯加特阿扎赛尔8GB x 1（2400MHz）
• SSD：HP EX900 250G
• HDD：希捷1TB 7200RPM
• 机箱：恩杰H200
• 电源：振华铜皇450w铜牌


感谢大家收看~~~
